最新兴澄特殊钢连铸技术概述
SK5弹簧钢薄带的工艺及热处理研究

SK5弹簧钢薄带的工艺及热处理研究摘要:回火通常可分为三种,即低温回火、中温回火和高温回火,三种回火温度、回火后组织及其性能、主要适用对象如下表所示。
一般弹簧钢的热处理工艺是淬火+中温回火处理,可以获得回火屈氏体,在保证获得良好的弹性极限基础上,还具有良好的韧性和塑性,如85钢,其规范的回火工艺是380℃~440℃。
回火保温时间的选择应尽量保证工件各部分温度均匀,同时保证组织转变充分,并尽可能降低或消除内应力。
回火过程一般在最初0.5h内硬度变化很剧烈,超过2h后,硬度变化很小,因此,一般弹簧钢回火时间均为1~2h。
[1]将淬火后的试样分别在150℃、200℃、250℃、300℃、350℃下进行回火处理,比对金相进行分析;测量硬度值;进行拉伸试验,记录断面收缩率、拉伸率、最大拉伸力等数据;进行试验,记录最大力、最大弯曲强度、弯曲弹性模量等数据。
相关研究发现,抗拉强度与硬度随着回火温度的上升而下降,不同温度阶段的下降趋势不同;断面收缩率在不同的温度范围里有不同的变化趋势。
弹簧钢最重要的性能要求是良好的弹性极限和硬度,通常硬度很高时,断面收缩率会较低,此时的回火温度并不合适,应该选取回火时强度和韧性都较好的回火温度。
关键词:SK5弹簧;热处理;回火温度引言弹簧在生产中的主要功能是吸收冲击能量及缓和振动。
弹簧钢在工业设备、机械零件、铁路、汽车、发动机等行业当中应用非常广泛。
[1]随着我国现代工业能力的增强、汽车、铁路工业稳步发展,工业设备向着载荷量大、运行速度高的方向发展,机械零件承受这越来越高的载荷和频率。
这些现实的需求,要求弹簧钢具备良好的力学性能(高弹性极限σE、屈服极限σs和屈强比σ0.2/σb)、极佳的抗疲劳性能、淬透性,以及优异的物理和化学性能(耐热性、耐腐蚀性、抗氧化性等)。
目前,国内外弹簧钢的研究集中在提升弹簧钢的强度和使用寿命上,主要研究合金成分、组织形态、生产工艺、热处理等问题[2]。
电炉炼钢

炉料熔化过程及供电
装料完毕即可通电熔化。炉料熔化过程图, 基本可分为四个阶段(期),即点弧、穿井、主 熔化及熔末升温。
点(起)弧期
从送电起弧至电极端部下降到深度为d电极为点 弧期。 此期电流不稳定,电弧在炉顶附近燃烧辐射,二 次电压越高,电弧越长,对炉顶辐射越厉害,并且热 量损失也越多。 为保护炉顶,在炉上部布一些轻薄料,以便让电 极快速进入料中,减少电弧对炉顶的辐射。 供电上采用较低电压、较低电流。
近些年,我国电炉流程的发展虽然受到重视, 但发展电炉短流程应慎重一些,可以适当发展, 不可盲目。因为在当前条件下,我国不具备电 能和废钢方面的优势,即不具备成本优势。在 江阴兴澄钢铁有限公司,已建成我国第一条四 位一体的特殊钢短流程生产线,工艺流程 为:100t直流电弧炉冶炼-LF、VD精炼-R=12m 大方坯连铸-热送全连轧,全套全新设备从德国 引进,能够开发生产合金结构钢、弹簧钢、齿 轮钢、易切削钢、轴承钢、高压锅炉管坯钢等 品种,将成为全国优质钢、特殊钢装备水平领 先、能力超百万吨的企业
2)双渣氧化法
又称氧化法,它的特点是冶炼过程有正常的氧 化期,能脱碳、脱磷,去气、夹杂,对炉料也无特殊要
求;还有还原期,可以冶炼高质量钢。
目前,几乎所有的钢种都可以用氧化法冶炼, 以下主要介绍氧化法冶炼工艺。
冶炼工艺
传统氧化法冶炼工艺是电炉炼钢法的基础。 其操作过程分为:补炉、装料、熔化、 氧化、还原与出钢六个阶段。因主要由熔化、氧 化、还原期组成,俗称老三期。 一、补炉 1)影响炉衬寿命的“三要素” • 炉衬的种类、性质和质量; • 高温电弧辐射和熔渣的化学浸蚀; • 吹氧操作与渣、钢等机械冲刷以及装料的冲击。
脱磷反应与脱磷条件:
脱磷反应:
2[P]+5(FeO)+4(CaO)=(4CaO· P2O5)+5 [Fe], △ H<0 分析:反应是在渣-钢界面上进行,是放 热反应。
连铸低倍常见缺陷

弱。
从腐蚀后的低倍组织观察中,由于XC连铸坯的柱状晶区 较发达,其连铸坯偏析程度明显低于我公司连铸坯。
4 连铸坯缺陷
YB/T 4149-2006检验项有六个:中心疏松 缩 孔 中心裂纹 中间裂纹 皮下气泡 皮下裂纹 锻件主体检验项三个:一般疏松 中心疏松 偏析。、
还有一些存不允许存在的缺陷如夹杂、夹 渣、白点、翻皮、折叠等等。
缩孔
中心裂纹
4.1.2合金钢低倍组织
缩孔
中心裂纹
4.2 皮下气泡和中间裂纹
皮下气泡:在横向低倍试样的表面附近,呈内壁光滑的椭 圆形小孔或细长裂缝。气泡大多与坯面垂直,或呈簇分布, 或分散,严重时可布满整个边缘。 气泡附近往往有磷和硫的富集;在高倍下观察常有非金属 夹杂的存在;当气泡与外界空气接触的情况下,会产生脱 碳现象,发生二次氧化。 中间裂纹:横向低倍试片上的中间区域(距皮下20mm以 下至心部100mm以外属于中间区域),在中间区域有柱状 晶结晶组织及柱状晶与等轴晶过度组织和等轴晶组织,在 组织发生转变时产生不同的组织应力,就容易引起中间造 成裂纹,或受外力的影响也容易在此区域出现裂纹。
5.我厂连铸坯低倍检验存在问题
偏析比较重,碳硫成分偏析偏差较大,从客户锻 造后的成品件截取的低倍试样腐蚀后,偏析线条 粗,在轧锻过程中扩散不好的情况下容易造成开 裂; 夹杂物,从客户锻造后的成品件截取的低倍试样 腐蚀后,裂纹中有存在夹杂。 一般疏松点,从低倍腐蚀情况对比来看,我公司 的连铸坯一般疏松点多,说明我公司的钢水纯净 度低,钢中夹杂物上浮不好,应该在冶炼过程中 应该加大搅拌力度,使钢渣的碱度粘稠度达到最 佳,吸附钢液中的氧化物和硫化物,使钢液的纯 净度提高。
超低氧特殊钢中非金属夹杂物研究

超低氧特殊钢中非金属夹杂物研究摘要:超低氧含量和低夹杂物级别是高品质轴承钢的重要指标。
分析了高品质轴承钢中超低氧含量和非金属夹杂物控制的影响因素,如出钢除渣、铝脱氧、高碱度精炼渣、真空或非真空条件下的长时间搅拌和合理的生产工艺流程等。
得出生产5×10-6[0]、≤1×10-6[H]和≤12×10-6[Ti]的超纯净高品质轴承钢的关键是对各冶炼工序的严格控制。
文中分析了国内轴承钢的质量并提出了研究方向。
关键词:高品质轴承钢;超低氧;非金属夹杂冶炼工艺前言:随着社会进步和科学技术的发展,尽管较多轴承钢厂的钢中全氧已控制在10X10-6以下,但仍把钢中氧含量控制在超低水平作为改善钢性能的重要手段之一,国外钢铁企业如瑞典SKF以及日本山阳特殊钢、大同特殊钢等都有比较成熟的控制钢中全氧和非金属夹杂物的工艺技术。
1 国内外高品质轴承钢中全氧和夹杂物控制水平表1列出了国内外先进轴承钢公司生产的高品质轴承钢中全氧和非金属夹杂物的控制水平。
瑞典SKF公司OVAKO厂生产的高品质轴承钢中氧含量为5X10-6,夹杂物含量达到极低的程度。
日本神户钢铁公司和大同特殊钢公司的全氧T.0分别达到了4×10—6、≤5×10—6,日本山阳特殊钢厂轴承钢氧含量的变化等也见表1所示。
表1国内外高品质轴承钢中全氧和夹杂物控制现状2 高品质轴承钢中超低氧含量和夹杂物控制工艺2.1 出钢除渣国内外采用无渣出钢(如EBT)、钢包扒渣、真空吸渣和换钢包除渣等技术,将氧化渣彻底排除,以减少氧化渣对钢液总氧含量的影响。
如瑞典SKF在双炉壳熔炼出钢后,将对钢水进行除渣处理,日本神户在转炉出钢后将对钢水进行排渣处理,日本山阳特殊钢采用EBT出钢,蒂森维藤厂也采用电弧炉EBT出钢,控制氧化渣对钢水总氧的影响。
2.2 Al脱氧在精炼过程中,真空下碳脱氧速度很慢,并且效果差,如果只采用真空碳脱氧工艺,钢中氧含量可高达0.002%以上。

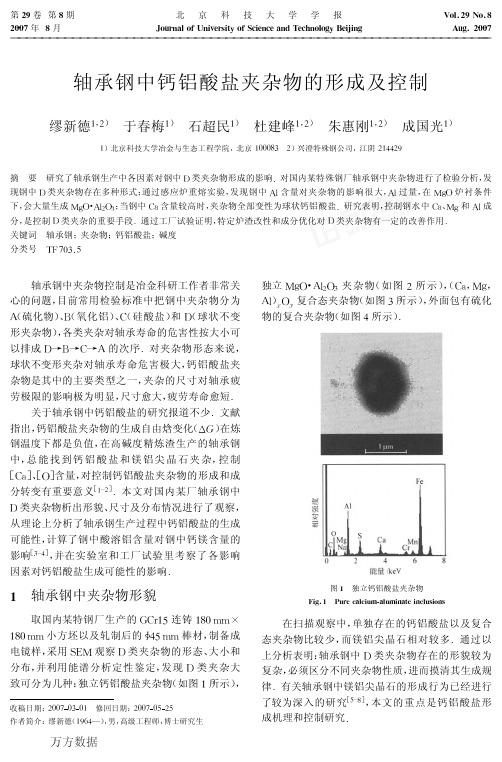

轴承钢中钙铝酸盐夹杂物的形成及控制

轴承钢中夹杂物控制是冶金科研工作者非常关 心的问题, 目前常用检验标准中把钢中夹杂物分为 (硫化物) 、 (氧化铝) 、 (硅酸盐) 和( (球状不变 * 7 / 形夹杂物) , 各类夹杂对轴承寿命的危害性按大小可 以排成 (!7!/!* 的次序)对夹杂物形态来说, 球状不变形夹杂对轴承寿命危害极大, 钙铝酸盐夹 杂物是其中的主要类型之一, 夹杂的尺寸对轴承疲 劳极限的影响极为明显, 尺寸愈大, 疲劳寿命愈短) 关于轴承钢中钙铝酸盐的研究报道不少)文献 在炼 指出, 钙铝酸盐夹杂物的生成自由焓变化 (! !) 钢温度下都是负值, 在高碱度精炼渣生产的轴承钢 中, 总 能 找 到 钙 铝 酸 盐 和 镁 铝 尖 晶 石 夹 杂, 控制 [/ ] [ 、.] 含量, 对控制钙铝酸盐夹杂物的形成和成 0 [ ] ! 8 " 分转变有重要意义 )本文对国内某厂轴承钢中 尺寸及分布情况进行了观察, ( 类夹杂物析出形貌、 从理论上分析了轴承钢生产过程中钙铝酸盐的生成 可能性, 计算了钢中酸溶铝含量对钢中钙镁含量的
(3 (( ! " /, ! ! 4 + 5 /! ! 1 /, ) 6 " ! ! . /, 1) 1) 实验用轧制好的 " 轴承钢, 每炉约 , 7 .8 8 9 # $ 配渣约. , 将钢样和渣一起在中频感应炉中熔化 " " $ 后, 加入适当的合金, 取渣样, 测温, 然后将钢水浇注 成小钢锭, 成型后在空气中冷却, 对取得的渣样和钢 样进行成分分析 (钢样主要分析了酸溶 & 、 全( 、 全 ’ ) ) , 并制备钢样进行宏微观组织观察和扫描电镜 * $ [ : 观察 ] , ! ? ! 实验结果与讨论 ] 含量的影响 1 ; 1 ; ! [& ’ 钢样的分析结果表明, 不加铝的钢样微量成分 与初始 样 比 较, 变 化 都 不 太 大, & ’的 质 量 分 数 为

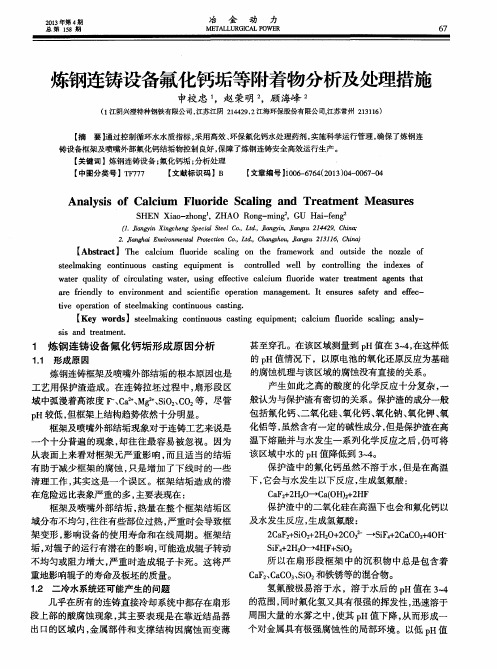

炼钢连铸设备氟化钙垢等附着物分析及处理措施

.
J i a n c y i n Xi n g c h e n g印e c i a l S t e e l C o . ,L t d . ;.  ̄ a n g y i n ,J i a n g s u 2 1 4 4 2 9 ,C h i n a ; E n v i r o n m e n t a l P r o t e c t i o n C o . ,L t d . ,C l m  ̄ @h o u ,脚 “2 1 3 1 1 6 , f 删
t i v e o pe r a t i o n o f s t e e l ma ki n g c o n t i n u o u s c a s t i n g .
【 Ke y w o r d s 】s t e e l m a k i n g c o n t i n u o u s c a s t i n g e q u i p m e n t ;c lc a i u m l f u o i r d e s e li a n g ;a n l a y -
工艺用保护渣造成。在连铸拉坯过程中 , 扇形段区 域 中弧漫着高浓度 F - 、 C a 2 + 、 M g 2 + 、 S i O : 、 C O : 等 ,尽管 p H较低 , 但框架上结构趋势依然十分明显。 框架及喷嘴外部结垢现象对于连铸工艺来说是 个十分普遍 的现象 , 却往往最容易被忽视 。因为
a r e f r i e n d l y t o e n v i r o n me n t a n d s c i e n t i f i c o p e r a t i o n ma n ge a me n t .I t e n s u r e s s a f e t y a n d e f f e o 6 — 6 7 6 4 ( 2 0 1 3 ) 0 4 — 0 0 6 7 — 0 4
轴承钢的生产与工艺技术
日本小仓钢厂连铸轴承钢的残余元素的控制
元素
含量
P
S
Cu
Ni
Ti
炉 数 143
143
143
平均值 /% 0.0084 0.0049 0.013
标准偏差 0.0015 0.0009 0.005
143 0.013 0.002
143 0.011 0.0003
13
A12O3夹杂、点状不变形夹杂及含钛的碳氮化物夹杂对轴 承的疲劳失效影响最为严重。
为减少氧化渣的带入,采用无渣出钢技术或真空 除渣技术。
采用以RH 为主的真空脱气炉外精炼装置,进一步 降低钢中氧、氢和氮含量。
29
国外的生产特点
1)规模大:提高生产率,降低成本 2)除渣:采用EBT、真空吸渣和换钢包除 渣等技术,将氧
化渣彻底排除 3)铝脱氧:精炼前用铝沉淀脱氧 4)长时间搅拌:促使夹杂物上浮 5)高碱度渣精炼:碱度控制4~6 6)连铸:由于轴承钢的碳含量高,生产的铸坯容易产生偏
高15倍,T[O]≤5ppm时寿命则可提高30倍。 国外平均已控制在8ppm左右,山阳特殊钢公司已降到
5.4ppm,最低降到3-4ppm,瑞典SKF一般为5-8ppm。 国内10ppm左右,兴澄特钢5~7ppm.
10
氮的存在易使钢中形成氮化钛,一般控制 在50ppm以下。
氢为间隙元素,对轴承钢有害无益,在压 力加工应力条件下,会产生白点缺陷,且 分布极不均匀。OVAKO公司实物中[H]均控 制在≤1ppm。
世界各国的冶金工作者长期以来,从纯净度出发,主要从 事两方面的工作,一是减少钢中夹杂物的含量,二是控制 夹杂物的成分、尺寸、分布,即改善夹杂物的性质和形态。
减少夹杂物的数量,主要是降低钢中的氧含量,其手段是 炉外精炼;改善夹杂物的性质和形态则主要依赖于精炼渣 的化学成分。
最新中国薄板坯连铸连轧生产线建设状况统计
中国薄板坯连铸连轧生产线建设状况统计中国薄板坯连铸连轧生产线建设状况统计截止到2009年,中国已建成和正在建设各种不同类型的薄板坯连铸一连轧生产线合计14条,铸机30流,将形成年生产能力3530万t(见表),到2007年,中国的薄板坯连铸一连轧产量达3073万t,2008年产量达2927.3万t。
表:中国薄板坯连铸-连轧生产线建设状况序号钢铁公司工艺类型铸机流数开发商铸坯规格(厚×宽)/mm 产品厚度/mm 设计年产量/万t 轧机投产期1 珠钢 CSP2 SMS (50-60)×(1000-1380) 1.2-12.7 180 6CVC 1999.82 邯钢 CSP 2 SMS (60-90)×(900-1680) 1.2-12.7 247 1+6CVC 1999.123 包钢 CSP 2 SMS (50-70)×(980-1560) 1.2-20.0 200 7CVC 2001.84 唐钢 FTSR 2 Danieli (70-90)×(1235-1600) 0.8-12.0 250 2+5PC 2002.125 马钢 CSP 2 SMS (50-90)×(900-1600) 1.0-12.7 200 7CVC 2003.96 涟钢 CSP 2 SMS (55-70)×(900-1600) 1.0-12.7 240 7CVC 2004.27 鞍钢 ASP 2 鞍钢 100/135×(900-1550) 1.5-25.0 240 1+6ASP 2000.78 鞍钢 ASP 4 鞍钢 135/170×(900-1550) 1.5-25.0 500 1+6ASP 20059 本钢 FTSR 2 Danieli (70-85)×(850-1605) 0.8-12.7 280 2+5PC 2004.1110 通钢 FTSR 2 Danieli (70-90)×(900-1560) 1.0-12.0 250 2+5PC 2005.1211 酒钢 CSP 2 SMS (52-70)×(850-1680) 1.5-25.0 200 6CVC 2005.512 济钢 ASP 2 鞍钢 (135-150)×(900-1550) 1.2-12.7 250 1+6ASP 2006.1113 武钢 CSP 2 SMS (50-90)×(900-1600) 1.0-12.7 253 7CVC 2009.214 梅钢 FTSR 2 Danieli (70-90)×(900-1560) 1.0-6.35 250 2+5PC 2010.11 合计 30 35302009-2010年国内高炉预计投产情况统计(万吨)省份公司新增设备情况新增能力(万吨/年) 投产时间河北河北兴华钢铁公司 550m3*1 70 2009年1月河北唐山国丰 1780m3*1 160 2009年2月江西新钢 2500m3*1 210 2009年2月新疆八钢 2500m3*1 210 2009年2月江苏兴澄特钢 3200m3*1 260 2009年3月内蒙古乌兰浩特钢铁 503m3*1 70 2009年4月河北邯郸新区 3200m3*1 260 2009年4月辽宁鞍钢鲅鱼圈 4038m3*1 350 2009年4月上海宝钢梅钢 3200m3*1 260 2009年5月河北唐山路港钢铁公司 1160m3*1 120 2009年5月河北首钢京唐 5500m3*1 400 2009年5月河北唐山瑞丰金友 1580m3*1 150 2009年5月天津天铁 2800m3*1 220 2009年6月湖北武钢 3800m3*1 320 2009年8月山西吕梁中钢集团 1180m3*1 120 2009年8月山西中阳钢铁 1080m3*1 110 2009年8月河北承钢 2500m3*1 210 2009年8月安徽芜湖富鑫钢铁 580m3*1 80 2009年9月湖南涟钢 3200m3*1 260 2009年9月广东韶钢 3200m3*1 260 2009年9月湖北鄂钢 2600m3*1 210 2009年10月江西新钢 2500m3*1 210 2009年10月江西萍钢九钢 1780m3*1 160 2009年10月江苏沙钢 5800m3*1 400 2009年10月天津天津荣程钢铁 1200m3*1 100 2009年11月黑龙江北满特钢 450m3*1 50 2009年12月河北沧州黄烨纵横钢铁 2350m3*1 200 2009年12月河北唐山北阳钢铁 1080*2 200 2009年12月四川达钢 1260m3*1 125 2009年12月全国2009年新上产能 5755辽宁抚顺新钢铁 1750m3*2 100 2010年1月内蒙古万腾钢铁(黄河工贸) 1166m3*2 200 2010年1月安徽池州贵航金属制品 1000m3*1 80 2010年1月河北石家庄钢铁 2500m3*2 400 2010年1月河北邢台龙海钢铁集团 1000m3*1 90 2010年1月湖北大冶特钢 2500m3*2 400 2010年1月江西南昌钢铁 1050m3*1 90 2010年1月四川德胜钢铁 1250m3*1 100 2010年1月重庆重庆钢铁 2500m3*2 400 2010年1月甘肃酒钢 1800m3*1 150 2010年1月新疆八一钢铁 3200m3*2 500 2010年1月新疆金特和钢 588m3*2 130 2010年1月贵州水城钢铁 2500m3*1 200 2010年5月安徽霍邱大昌矿业 1280m3*1 100 2010年6月河北唐山东海钢铁(东海特钢) 1*1350 100 2010年6月江苏溧阳申特 1250m3*1 100 2010年8月河北迁安燕山钢铁 1780*2 260 2010年12月全国2010年新上产能 34002009年10月之后新上产能 5050。
R12大方坯连铸机技术 操作规程
目录1.连铸机对前工序钢水的要求2.钢包使用标准3.中间包各项标准4.中间包钢温标准5.中间包测温取样标准6.结晶器密封标准7.结晶器铜管的管理使用标准8.结晶器振动标准9.结晶器保护渣使用标准10.冷却标准11.浇注速度标准12.液面自动控制和电磁搅拌标准13.拉矫机压力标准14.铸坯切割标准15.炉号管理标准16.铸坯打印标准17.铸坯取样标准18.铸坯缓冷标准19.铸坯精整修磨标准1 . 连铸机对前工序钢水的要求连铸用钢水必须经过炉外精炼,保证充分脱氧,连铸钢水要求成分、温度均匀,达到连铸平台时钢水温度必须控制在标准范围内。
1.1 钢水温度要求连铸第一炉到连铸平台时钢包钢水温度T=TL+70+10 ℃连铸第二炉到连铸平台时钢包钢水温度T=TL+70 ℃使用新钢包到连铸平台时钢包钢水温度T=TL+70+10 ℃(具体见分钢种工艺卡)1.2钢水分析要求成分要求:Mn/S≥30 ;Al ≤0.05% ; Ca≤30 PPmMn/Si≥3马氏体钢、不锈钢、高速工具钢不能生产2. 钢包使用标准2.1钢包类别及温度补正:新包、三天内未被使用的旧包及带有1.0T以下冷钢的连用热钢包温度补正5-10℃冷钢量超过1.0T的钢包不准使用含氢要求严格的钢种,禁止使用新包2.2停止吹氩测温后到连铸开浇时间不超过15 分钟3.中间包各项标准3.1中间包干燥、烘烤标准a)中间包干燥温度及时间:见曲线1b )中间包烘烤温度及时间:见曲线2注:中间包小火烘烤0.5小时,中火烘烤1小时,然后大火烘烤,包衬温度1000℃以上保持2.5小时,否则该中间包不得使用.3.2浸入式水口烘烤标准:黑水口烘烤时间不大于45分钟20040060080010000.588.52020.524时间(h)曲线 2200400600800100012000.5 1.52 2.53时间(h)白水口烘烤温度不大于800℃3.3各项吹氩标准为了防止钢包与长水口之间吸入空气氧化、中间包开浇时钢水的裸露氧化等,对长水口及中间包进行吹氩a)长水口吹氩吹氩的流量控制为100 Nl/min左右;压力控制为0.25MPab)中间包吹氩浇注高洁净度要求的钢种时,在连铸第一炉时须在开浇前向中间包内吹入氩气,吹氩要求为:开浇前5分钟,用两根吹氩管从中间包盖的两个边孔吹入氩气,氩气压力要求0.25-0.30 MPa3.4中间包内加入保温剂的标准3.4.1浇注时,中间包内须使用双层保护剂(保温剂和碱性渣),在开浇时中间包重量达8t时,向中间包内加入40kg的碱性渣,然后再加入约80 kg炭化稻壳保温剂;在连浇中或浇注中,根据中间包内的液面情况钢温调整追加量,原则上以液面呈暗灰色为宜。
5#中信泰富特钢集团汽车零部件用特殊钢(改)解析
弹簧钢
板簧总成、 悬架簧、稳 定杆
GB/T1222-1984 JIS G4801 ASTM A689(成分按 ASTM A29 或 A304)
50CrVA、60Si2MnA、60CrMnBA SUP9A、SAE5160H、SAE6150H、 51CrV4、55Cr3
DIN 17221
合金结 构钢
半轴、花键 轴、转向臂 等
中信泰富特钢集团生产汽车 零部件用特殊钢情况介绍
介绍的主要内容
• 一、 汽车用特殊钢的分类 • 二 、中信泰富特钢集团2004年--2005年汽车用特殊钢
生产情况 • 三、中信泰富特钢集团生产汽车用特殊钢的工艺装备
及特点 • 四、中信泰富特钢集团特殊钢性能检测设备 • 五、中信泰富特钢集团汽车用钢的质量水平 • 六、中信泰富特钢集团供汽车行业的重要客户及认证 • 七、汽车用钢的发展趋势 • 八、中信泰富特钢集团未来汽车用特殊钢的生产情况
SAE1045 C25、C35、C45、CK35、
CK45
Y15
Y40Mn SUM31、SUM41 SAE1117、SAE1141
15S10 YF40MnV、YF45MnV S45CVS、SVdH40S1 49MnVS3 、 30MnVS6 、
38MnVS6 ML35、ML40Cr、ML35CrMo SWRCH35K、SWRCH45K
功、试样的硬度) 7 热轧材的硬度值 8 未端淬透性(1点、2点、3点还是全带及带宽) 9 脱碳要求 10 冷顶或热顶锻要求 11外观尺寸(尺寸公差、弯曲度、不圆度) 12表面要求(一般要求都比较高,不允许超过0.3mm的缺陷存在) 13 特殊要求:DI值要求、无损探伤要求(ET、UT)、发纹、碳偏析等
汽车零部件用特殊钢种分类情况
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
天天向上独家原创前言自上世纪八十年代中后期特钢连铸在我国钢铁行业开始推广以来已有约二十年的历史,特钢连铸技术取得了令人瞩目的进步。
江阴兴澄公司的特钢连铸始于上世纪九十年代中期,经过十多年的努力,在连铸工艺技术、品种质量方面取得了巨大的进展,已从刚开始只能生产一般的优碳钢到现在已能生产高质量要求、高技术含量的汽车用钢、轴承钢等品种。
本文将对兴澄特钢连铸技术作一简介。
1.装备情况1.1.工艺流程情况目前江阴兴澄公司拥有三个炼钢分厂,分别配备40吨交流电弧炉3座、100吨直流电弧炉和100吨纯氧顶底复吹转炉各1座,后面配置相应的LF钢包精炼炉和真空脱气炉。
共有6台大、小方坯连铸机。
工艺路线:1).对一般要求的钢种为:初炼炉—LF钢包精炼炉—连铸浇注;2).对要求高的钢种为:初炼炉—LF钢包精炼炉—真空脱气处理—连铸浇注。
1.2.连铸概况1)小方坯连铸机共3台:为40吨交流电弧炉配置,均为4机4流。
其中1台弧形半径为6米,铸坯规格分别为150方、Φ150mm、Φ180mm;其它2台弧形半径为8米,铸坯规格为180方、Φ220mm。
2)大方坯连铸机共3台:为100吨直流电弧炉和转炉配置。
其中2台机为5机5流,弧形半径均为12米,铸坯规格为300×320mm、Φ350mm、Φ450mm、Φ500mm、Φ600mm。
另1台为3机3流,弧形半径为16.5米,铸坯规格为370×490mm。
2.特殊钢连铸面临的技术课题[1]兴澄公司主要生产轴承钢、弹簧钢、齿轮钢、易切削非调钢、高压管坯钢、油田用钢、系泊链钢、硬线钢等特殊钢。
这些钢种比普通碳素钢对钢质有更高要求。
⑴由于特殊钢中的合金元素较多,含量较高,碳含量控制范围大(0.02%~1.1% C),因此其凝固特性与普通碳素钢有所不同。
⑵特殊钢的纯净度(气体含量、夹杂物数量及形态)、均匀性(低倍组织、微观组织)等要求比普通碳素钢高。
⑶特殊钢中常含有V、Ti、Nb、Al 等活泼元素,极易与氧、氮反应生成高熔点化合物;某些特殊钢中含有S、Al、N元素在浇注、凝固过程中极易形成脆性区或者坚硬质点,这给铸坯质量尤其是表面及内在质量带来一定危害。
⑷某些合金元素与钢中碳生成碳化物,极易产生偏析。
连铸过程的特殊冷却凝固条件使“小钢锭效应”成分偏析和组织偏析更为突出。
特殊钢在生产过程中,为保证最终产品的质量,除了在冶炼过程中尽量提高钢液纯净度、减少夹杂物,改善夹杂物形态外,在连铸过程中,必须采取必要的工艺技术措施,否则达不到预期要求。
这些措施的目的归结起来主要是防止钢液二次污染,提高钢的洁净度,提高连铸坯的均匀性,减少连铸坯的表面及内部缺陷,以及减轻凝固过程中产生的成分和组织的偏析。
3.兴澄公司特殊钢连铸工艺实践3.1保护浇注保护浇注对于特殊钢连铸来说是个必不可少的技术措施。
应尽可能创造条件采用严格的保护浇铸措施。
钢包、中间包液面应覆盖良好,防止亮面。
钢包至中间包采用铝碳质长水口,并有氩封及密封垫,中间包至结晶器采用内装整体铝碳质浸入式水口。
选用与钢种匹配的结晶器保护渣,保护渣的添加要规范均匀。
浇注时中间包内应严格控制液面高度稳定,换包时也要确保满足临界值。
采用结晶器液面自动控制技术,液面控制精度在±3mm以内。
3.2优化流场中间包冶金在特殊钢连铸中的地位已逐渐为大家所认同。
中间包内流场的优化对夹杂物的充分上浮吸收、以及温度的均匀化起到重要的作用。
中间包采用大容量,保证钢水液面高度800mm以上,设置合理的挡渣堰、导流孔,有条件时可用水力学模型来改进中间包设计。
通过中间包控流装置改进,小方坯连铸机20吨T型中间包可实现钢液较长停留时间,各流之间偏差小的效果。
结晶器内的流场也同样重要。
小方坯结晶器采用直通式浸入式水口,大方坯结晶器采用双孔或四孔侧通式浸入式水口,侧通角度要合理,做到不冲刷初生坯壳又有合适的上升流。
3.3减轻偏析选分结晶理论表明了连铸坯上必然存在偏析,广大冶金工作者一直在致力于改善连铸坯的偏析,尤其是中心碳偏析。
这是是连铸生产特殊钢必须面对的关键问题。
低过热度浇注一直被认为是解决铸坯偏析源头的好办法。
加强钢包、中间包耐火衬的隔热保温性能,减少衬体散热造成的温降。
采用中间包钢水连续测温技术,随时关注钢液温度。
钢包、中间包隔热板采用导热系数≤0.15w/mk的保温材料,在每炉钢的浇注周期内中间包钢液温度波动≤10℃,中间包钢液过热度控制在15~15℃。
为进一步降低浇注温度,我公司在R16.5米大方坯连铸机上还采用中间包感应加热技术。
采用通道式感应加热,其原理简单描述为:中间包分成两个区,一是冲击区(大包钢水注入区),二是浇注区(中包钢水往结晶器注入区),由流钢通道把这两个区连接起来,在钢水由冲击区经流钢通道流到浇注区时,通过感应加热装置对流钢通道中的钢水进行加热。
采用中间包感应加热技术后,钢水过热度可以稳定控制在15~20℃。
另外,由于电磁力的作用,中间包感应加热对去除钢中夹杂物,提高钢水纯净度也有明显效果。
中间包感应加热技术的采用还使得精炼结束吊包温度的可控范围增大,利于生产组织顺行。
电磁搅拌已成为特钢连铸工艺中不可缺少的技术。
兴澄的六台连铸机都配置了M-EMS,其中三台同时配置了F-EMS。
对中低碳钢而言,铸坯表面及皮下质量是决定产品质量的主要因素之一,结晶器搅拌是保证铸坯表面及皮下质量的关键技术。
对高碳钢而言,铸坯中心疏松、偏析则是铸坯组织均匀性的关键指标,而(M+F)EMS技术的采用则是解决中心缺陷、组织均匀性的良好手段。
(M+F)EMS主要应用在铁路提速用弹簧钢、轴承钢等高碳钢[2]上。
末端搅拌位置的确定相当关键。
可以通过理论计算与射钉试验相结合的方法,找到凝固末端。
搅拌参数同样也要按照不同断面、不同钢种试验确定。
末端轻压下技术是一项国内新近采用的降低连铸坯中心缺陷的技术[3]。
末端轻压下是在铸坯凝固结束阶段,给铸坯内部液芯一个小的受控制的压下量。
这个压下力可以减轻铸坯的中心疏松和提高中心致密度。
末端轻压下对打断液芯处的树枝晶搭桥十分有效。
这些被打断的树枝晶在糊状区域内可以作为一个凝固核心。
小钢锭的形成会在铸坯的中心线上产生宏观偏析,末端轻压下避免了它们的形成。
与其他技术相比,末端轻压下由于对减轻中心偏析非常有效,因此在国外得到了广泛的应用。
兴澄公司R16.5米大方坯合金钢连铸机上成功使用了这一技术。
采用末端轻压下技术技术后,高碳钢的中心偏析明显降低,其中高碳铬轴承钢的中心碳偏指数能控制在0.95~1.05%的范围内,见图1。
同时,采用末端轻压下技术技术后,中心疏松得到明显改善,特别是大规格棒材由于压缩比小,在使用这一技术前存在的低倍质量差、超声波探伤合格率低的问题得到了解决,完全满足了客户的技术质量要求。
可见采用末端轻压下技术是一项可以降低铸坯中心偏析和减少中心疏松的理想措施。
0.90.920.940.960.9811.021.041.06中心碳偏指数,%图1 高碳铬轴承钢的中心碳偏指数折线图Fig.1 Centralcarbonsegregationbroken line pictureofhigh-carbon chromium bearing steel3.4连铸大圆坯工艺技术特点 为满足市场需求,我们还积极品种开发,在R12米方坯连铸机上开发成功了圆坯Φ350mm 、Φ450mm 、Φ500mm ,目前最大规格达φ600mm 连铸圆坯(如图2),低倍检验结果良好(见表1)。
图2 φ600mm 连铸圆坯低倍组织图Fig.2 Macrostructure photograph of φ600mm continuouscasting round bloom表1 φ600mm连铸圆管坯低倍检验结果Table 1 Macrostructure check result ofφ600mm continuouscasting round bloom中松级中偏级缩孔级角裂级边裂级中间裂级中心裂级皮下气泡级非金属夹杂级等轴晶比例%0.5~1.0 0~0.5 0~1.0 0 0 0 0~0.5 0 0 35~50φ600mm圆坯主要供给无缝钢管厂制作大规格无缝钢管和锻造厂制作各种锻件毛坯。
长期以来,连铸坯的中心疏松、偏析和缩孔是国内外冶金工作者长期致力要解决的一项质量难题,而且连铸坯规格越大难度越大,由于技术难度大,目前世界上很少有公司能够生产Φ600mm超大规格连铸圆坯,据报道国内生产的规格最大是φ500mm。
Φ600mm连铸圆坯的开发主要采用了如下关键技术:①通过中间包壁使用低导热系数的保温材料和中间包连续测温技术,实现了中间包钢水低过热度浇注,保证了圆坯内部等轴晶区比率40%左右,从而也保证了圆坯具有良好的内部质量。
②采用了结晶器电磁搅拌和专用结晶器保护渣,解决了φ600mm特大规格圆坯低速浇注时结晶器表面钢水易凝固的技术难题,保证了钢水的顺利浇注。
③二次冷却区布置的喷嘴喷出的雾化水的强制冷却,实现了圆坯表面的均匀冷却,保证了圆坯具有良好的表面质量。
④φ600mm连铸圆坯生产时,使用多辊拉矫机对圆坯实施凝固末端轻压下解决管坯内部的中心偏析和中心疏松的问题。
采用了低速浇注,保证圆坯凝固末端的位置在拉坯矫直区域;采用一定的压下量,保证了圆坯内部的中心偏析、中心疏松的质量问题得到解决,并可以防止因轻压下使圆坯产生裂纹。
⑤使用了二冷缓冷技术,使圆坯在矫直时的表面温度在850~950℃,避开脆性温度范围的700~850℃,避免了矫直时表面裂纹的产生。
⑥φ600mm连铸圆坯由于厚度厚,生产时矫直难度很大,为此特别采用了多点矫直技术,使圆坯在每个矫直点的延伸率在形成裂纹的临界值以下,从而保证了不产生内、外矫直裂纹。
3.5装备自动化连铸是一个工艺和装备紧密结合的工序。
自动化技术的广泛应用也为连铸工艺优化、精细化管理起到了积极作用。
钢包与中间包自动称重系统、下渣检测系统、中间包车采用升降技术、中间包钢液自动测温系统、结晶器液面自动控制技术、保护渣自动加渣系统、塞棒开口检测系统、结晶器及二冷段冷却控制系统、自动打号系统等等为操作者不仅减轻劳动强度,更重要的是提供了可靠的信息平台、为工艺的精确执行不断优化提供了基础。
4.结语⑴特钢连铸工艺是一项综合技术,必须采用多项工艺技术措施,才能满足品种质量要求。
⑵兴澄公司特钢连铸工艺方面采用的中间包感应加热、轻压下技术对保证低过热度浇注及铸坯组织均匀性方面起到了关键作用。
⑶通过低过热度浇注、结晶器电磁搅拌、选用合适的保护渣、二冷弱冷、多点矫直等多项技术,生产出了高质量φ600mm连铸圆坯。
