2018年二级建造师《市政工程》讲解：2K312011城市桥梁结构组成与类型
桥梁的组成和分类
桥梁的组成和分类桥梁的组成和分类桥梁作为人类工程史上重要的建筑结构之一，主要用于连接两个地点，使人和物能够安全地通过河流、山谷或道路等障碍物。
桥梁的组成和分类可以根据不同的标准进行划分。
以下是对桥梁组成和分类的详细说明。
1. 桥梁的组成桥梁一般由以下几个主要部分组成：承台和基础承台和基础是桥梁的最底部部分，通常埋在地下，起到支撑和稳定整个桥梁的作用。
它们是承受桥梁上部结构和荷载的关键组成部分。
支座支座是桥梁上部结构与承台之间的连接点，它能够承受桥梁自身和外部荷载，并通过滑移或转动来适应温度变化和位移。
桥墩和墩台桥墩是建立在承台上的垂直支撑结构，用于承受桥梁上部结构和荷载的传递。
而墩台是桥墩的扩大部分，用于扩大桥墩的基础面积和增加稳定性。
桥面和栏杆桥面是供人和车辆通行的道路，通常由混凝土、钢板等材料构成。
栏杆则用于保护行人和车辆，防止其从桥梁上坠落。
桥梁附属设施桥梁附属设施包括照明设备、排水系统、防护设施等，用于提高桥梁的安全性和使用便利性。
2. 桥梁的分类根据桥梁的结构形式、材料、跨径等不同标准，桥梁可以分成多种不同的分类。
以下是常见的几种分类方式：结构形式分类•梁桥：梁桥是最常见的桥梁形式，由横梁支撑在墩上，承受荷载传递。
•拱桥：拱桥是通过几个连续的拱形结构承受荷载，并将荷载转移到承台和基础上。
•斜拉桥：斜拉桥通过多个斜拉索将主梁支撑，并将荷载转移到桥墩上。
•悬索桥：悬索桥通过悬索将桥面悬挂在主塔上，挂载荷载。
•桁架桥：桁架桥使用构成的桁架结构来支撑载荷，并通过桥墩将荷载传递。
材料分类•钢桥：钢桥主要使用钢材作为结构材料，具有较高的强度和刚性。
•混凝土桥：混凝土桥使用混凝土材料作为结构材料，具有良好的耐久性和抗压性能。
•木桥：木桥主要使用木材作为结构材料，适用于小型桥梁。
跨径分类•小跨径桥：小跨径桥跨度一般在20米以下，适用于城市道路、步行道等场所。
•中跨径桥：中跨径桥跨度一般在20-200米之间，适用于城市主干道、铁路等场所。
桥梁的基本结构ppt课件
二 桥梁的基本结构
梁式桥基本体系
（a）简支梁桥；（b）连续梁桥；（c）悬臂梁桥 .
二 桥梁的基本结构
3.连续梁桥 连续梁桥属超静定结构,其承重结构为不间 断的连续跨越几个桥孔的梁而形成的。连 续梁由于在荷载作用下支点截面产生负弯 矩从而显著减小了跨中正弯矩。这样可以 减小跨中的建筑高度,而且能节省钢筋混凝 土数量。连续梁桥孔数不宜过多。
二 桥梁的基本结构
德国高速铁路桥梁实例
• 全长1628m，37孔
44m简支梁等跨布置
• 移动模架施工
• 索尔姆 富尔达谷架桥.
二 桥梁的基本结构
日本“北陆新干线”桥梁实例
• 钢筋混凝土连续刚架. 桥，桥位灌筑
二 桥梁的基本结构
法国“地中海线”桥梁实例
• Vernegues（凡纳格）预应力混凝土连续梁桥，全长1210m，共27跨 • 桥梁采用弧形截面，外型美观 • 本桥采用了悬臂灌筑、顶推、.满布支架多种施工方法
.
二 桥梁的基本结构
3-3 按施工方法分类 1.整体浇筑式梁桥
整体浇筑式梁桥多数在桥孔支架模板上现 场浇筑而成的.如膺架法、移动模架法、悬 臂法、顶推法、转体法等。 整体浇筑的梁桥整体性好、刚度大、易于 做成复杂形状, 但整体浇筑梁桥施工周期 长、施工速度较慢,耗费大量支架模板,因 此条件十分困难时才采用;
板桥横截面型式
.
肋梁桥横截面型式
二 桥梁的基本结构
3.箱形梁桥 箱形梁桥承重结构是由一个或几个封闭的薄壁箱梁组成。 箱形结构具有较大的抗弯惯矩,而且有较大的抗扭刚度,适 用于较大跨径的悬臂梁桥和连续梁桥。
箱形梁桥横截面型式
.
二 桥梁的基本结构
3-2 按承重结构的静力体系分类 1.简支梁桥 简支梁桥属静定结构,使用十分广泛,它具有构造 简单,且相邻各孔独自受力,易于标准化和工厂化 生产。 2.悬臂梁桥 悬臂梁桥属静定结构，它由设有悬臂的梁组成， 一端悬出的称为单悬臂梁桥，两端悬出的称为双 悬臂梁桥。当跨径较长时，还可在相邻悬臂之间 搭设挂梁形成多孔桥。
二级建造师《市政公用工程管理与实务》精讲班讲义
3.刚架桥一一梁和柱的连接处具有很大的刚性，在竖向荷载作用下，梁部主要受弯，而在柱脚处也具有水平反力，其受力状态介于梁桥和拱桥之间。
（二）浇筑1浇筑混凝土时，对预应力筋锚固区及钢筋密集部位，应加强振捣。
2.对后张构件应避免振动器碰撞预应力筋的管道。
2K312013预应力混凝土施工技术（预应力混凝土；张拉—控制；先张；后张）二、预应力张拉施工（一）基本规定（控制）（1个要点）2.预应力筋采用应力控制方法张拉时，应以伸长值进行校核。
实际伸长值与理论伸长值的差值应符合设计要求；设计无规定时，实际伸长值与理论伸长值之差应控制在6%以内。
（二）先张法预应力施工（4个要点）1.张拉台座应具有足够的强度和刚度，其抗倾覆安全系数不得小于 1.5，抗滑移安全系数不得小于1.3 o3.同时张拉多根预应力筋时，各根预应力筋的初始应力应一致。
5.张拉过程中，预应力筋的断丝、断筋数量不得超过表2K312014-2的规定。
6.放张预应力筋时混凝土强度不得低于强度设计值的75%分阶段、对称、交错地放张2K312013预应力混凝土施工技术(预应力混凝土；张拉—控制；先张；后张)(三)后张法预应力施工管道安装；预应力筋安装；张拉；压浆四个3.预应力筋张拉应符合下列要求:(4)采取分批、分阶段对称张拉。
宜先中间，后上、下或两侧。
(6)张拉过程中预应力筋断丝、滑丝、断筋的数量不得超过表2K312014-4的规幻灯片702K312013掌握预应力混凝土施工技术(预应力混凝土；张拉—控制；先张；后张)4.孔道压浆■孔道压浆宜采用水泥浆。
水泥浆的强度应符合设计要求，设计无要求时不得低于30MPa■每一工作班应留取不少于3组砂浆试块，标养28d，以其抗压强度作为水泥浆质量的评窟依据。
■压浆过程中及压浆后48h内，结构混凝土的温度不得低于5C,否则应采取保温措施。
当白天气温高于35 C时，压浆宜在夜间进行。
■封锚混凝土的强度等级应符合设计要求，不宜低于结构混凝土强度等级的80%，且不低于30MPa■吊移预制构件；设计未要求时，应不低于砂浆设计强度的75%2K312014 预应力材料的技术要求案例一、后张预应力材料(一)后张预应力筋(5个要点)1后张预应力筋主要有钢丝、钢绞线和精轧螺纹钢筋等。
二建市政城市桥梁工程结构与材料(1)

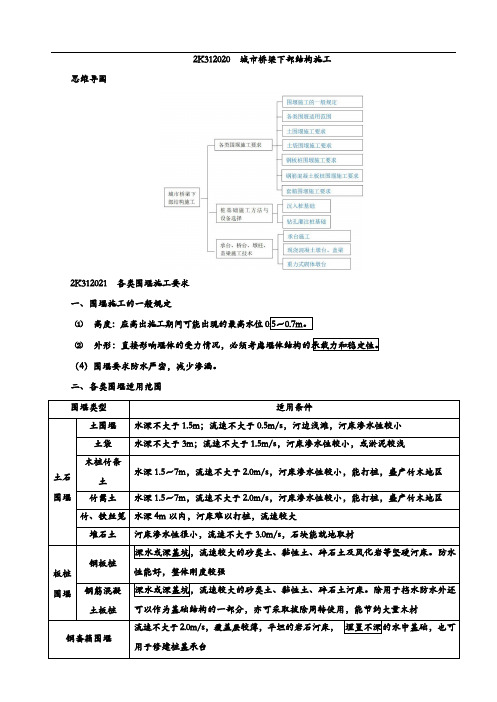

2K312020 城市桥梁下部结构施工思维导图2K312021 各类围堰施工要求一、围堰施工的一般规定（1）高度：应高出施工期间可能出现的最高水位 0.5～0.7m。
（2）外形：直接影响堰体的受力情况，必须考虑堰体结构的承载力和稳定性。
（4）围堰要求防水严密，减少渗漏。
二、各类围堰适用范围游开始至下游合龙。
（1）宜用黏性土、粉质黏土或砂质黏土作为筑堰材料。
填出水面之后应进行夯实。
填土应自上土围堰土袋围堰四、土袋围堰施工要求（1）围堰两侧用草袋、麻袋、玻璃纤维袋或无纺布袋装土堆码，袋中宜装填不渗水的黏性土。
（2）堆码应自上游开始至下游合龙，相互错缝，堆码密实平稳。
五、钢板桩围堰施工要求（1）有大漂石及坚硬岩石的河床不宜使用钢板桩围堰。
（3）施打时，必须有导向设备。
（4）施打前应对钢板桩的锁口用止水材料捻缝，以防漏水。
（5）施打顺序一般从上游向下游合龙。
（6）钢板桩可用锤击、振动、射水（黏土）等方法下沉，（7）接长的钢板桩，接头位置应上下错开。
（8）钢板桩钢筋混凝土板桩六、钢筋混凝土板桩围堰施工要求（1）沉入砂砾层的板桩桩头应增设加劲钢筋或钢板。
（2）如用中心射水下沉，板桩预制时，应留射水通道。
七、套箱围堰施工要求（3）下沉套箱前应清理河床。
若套箱设置在岩层上时，应整平岩面。
当岩面有坡度时，套箱底的倾斜度应与岩面相同，以增加稳定性并减少渗漏。
无底套箱有底套箱双壁钢围堰【例题1·多选】对现场填筑土围堰的施工要求是（）。
A.围堰填筑应自上游开始至下游合拢B.筑堰材料宜用黏性土，粉质黏土或砂质黏土C.打木桩固定D.围堰底下河床底上的淤泥、石块、杂物应清净E.要分层夯实【答案】ABD【解析】打木桩固定会使土围堰松散，影响使用效果，故 C 选项错误；土围堰应填出水面之后进行夯实，填土自上游开始至下游合龙，故E 选项错误。
【例题2·单选】钢板桩围堰施打顺序按施工组织设计规定进行，一般( )。
桥梁的基本组成和分类40页PPT
L0
l
➢ 净跨径L0：对于梁式桥是设计洪水位上相邻两个桥墩(
或桥台)间的净距；对于拱式桥是每孔拱跨两个拱脚截 面最低点之间的水平距离。
➢ 总跨径L0：多孔桥梁中各孔净跨径的总和，反映桥
下宣泄洪水的能力。
➢ 计算跨径l ：指桥跨结构相邻两个支座中心之间的距 离；对于拱式桥是相邻拱脚截面形心点之间的水平距 离。桥跨结构的力学计算以此为基准。(拱轴线)
❖ 在山岭地带，多采用吊桥； ❖ 自重轻，结构刚度差。
桥梁的基本体系
(2)吊桥类型 单跨式吊桥
桥梁的基本体系
三跨式吊桥
桥梁的基本体系
(3)吊桥加筋梁横截面类型
桥梁的基本体系
5.斜拉桥
20世纪50年代蓬勃兴起的一种桥梁型式。 第一座现代斜拉桥是1955年瑞典的斯特罗姆海 峡桥，跨径为182.6m。
➢ 净矢高 f0 ：从拱顶截面下缘至相邻两拱脚截面下缘最 低点之连线的垂直距离。
L0
l
➢ 计算矢高 f ：从拱顶截面形心至相邻两拱脚截面 形心之连线的垂直距离。
➢ 矢跨比 f /l ：是拱桥中拱圈(或拱肋)的计算矢高 与计算跨径之比，又称为拱矢度，反映拱桥受力 特性的指标。
➢ 涵洞：用来宣泄路堤下水流的构造物；多孔跨径 的全长不到8m和单孔跨径不到5m的泄水结构 物。
L0
l
➢ 桥梁全长L：桥梁两个桥台的侧墙或八字墙后端点间
的距离。 ➢ 桥梁高度H1：指桥面与低水位之间的高差，或桥面
与桥下线路路面之间的距离。 ➢ 桥下净空高度H：是设计洪水位或计算通航水位至
桥跨结构最下缘之间的距离。
L0
l
➢ 建筑高度h或h’ ：是桥上行车路面至桥跨结构最下 缘之间的距离。
桥梁的组成结构
桥梁的组成结构桥梁由"五大部件"与"五小部件"组成。
桥梁的基本组成和分类（续1）所谓“五大部件”是指桥梁承受汽车或其他运输车辆荷载的桥跨上部结构与下部结构，它们必须通过承受荷载的计算与分析，是桥梁结构安全性的保证。
五大部件：1）桥跨结构(或称桥孔结构、上部结构)。
路线遇到障碍（如江河、山谷或其他路线等）的结构物。
2）支座系统。
支承上部结构并传递荷载于桥梁墩台上，它应保证上部结构预计的在荷载、温度变化或其他因素作用下的位移功能。
3）桥墩。
是在河中或岸上支承两侧桥跨上部结构的建筑物。
4）桥台。
设在桥的两端；一端与路堤相接，并防止路堤滑塌；另一端则支承桥跨上部结构的端部。
为保护桥台和路堤填土，桥台两侧常做一些防护工程。
5）墩台基础。
是保证桥梁墩台安全并将荷载传至地基的结构。
基础工程在整个桥梁工程施工中是比较困难的部分，而且常常需要在水中施工，因而遇到的问题也很复杂。
前两个部件是桥跨上部结构，后三个部件是桥跨下部结构。
桥梁的基本组成和分类（续2）所谓“五小部件”，是直接与桥梁服务功能有关的部件，过去总称为桥面构造。
五小部件：1）桥面铺装(或称行车道铺装)。
铺装的平整、耐磨性、不翘曲、不渗水是保证行车舒适的关键。
特别是在钢箱梁上铺设沥青路面时，其技术要求甚严。
2）排水防水系统。
应能迅速排除桥面积水，并使渗水的可能性降至最小限度。
城市桥梁排水系统应保证桥下无滴水和结构上无漏水现象。
3）栏杆（或防撞栏杆）。
它既是保证安全的构造措施，又是有利于观赏的最佳装饰件。
4）伸缩缝。
桥跨上部结构之间或桥跨上部结构与桥台端墙之间所设的缝隙，以保证结构在各种因素作用下的变位。
为使行车顺适、不颠簸，桥面上要设置伸缩缝构造。
5）灯光照明。
现代城市中，大跨桥梁通常是一个城市的标志性建筑，大多装置了灯光照明系统，构成了城市夜景的重要组成部分。
一、按使用性分：公路桥、公铁两用桥、人行桥、机耕桥、过水桥等。
桥梁工程分类
（一）梁式桥—悬臂梁桥（2）
（一）梁式桥—悬臂梁桥（3）（二）拱式桥（1）（）拱式桥（2）（三）刚架桥
（四）斜拉桥（1）
（四）斜拉桥（2）
（五）悬索桥（1）
（五）悬索桥（2）
桥型方案比选—朝天门长江大桥
桥梁的组成与分类
桥梁的组成与分类 一、桥梁的基本组成（五个大部件+五个 小部件）
1.2
1、五个大部件---桥跨结构、支座系统、桥墩、 桥台、墩台基础 桥跨结构---跨越障碍的结构物，直接承受使用 荷载； 支座系统---支承上部结构并传递荷载于桥梁墩 台； 桥墩---在河中或岸上支承两侧桥跨上部结构； 桥台---支承桥跨结构，防止路堤滑塌； 墩台基础---保证桥梁墩台安全并将荷载传至地 基。 其中：上部结构：桥跨结构、支座系统；下部 结构：桥墩、桥台、墩台基础；
净跨径（l0）、总跨径(∑l0)、计算跨径
（L0）、桥梁全长（L）桥梁高度 （H+h+∆h）、桥下净空高度（H）、建 筑高度(h)、净矢高（f0）、计算矢高 （f）、矢跨比（f/ L0）、涵洞（L。≤8m 和L0≤5m）。
三、桥梁的分类
1、按结构体系：梁式桥、拱桥、悬索桥、刚
架桥、斜拉桥和组合体体系。（详见下图） 2、按用途：公路桥、铁路桥、公路铁路两用 桥、农桥、人行桥、运水桥及其它专用桥梁。
3、按跨径大小：
4、按桥面位置：上承式---视野好，建筑高度
大；下承式---建筑高度小，视野差；中承式--兼有两者特点。 5、按建筑材料：木桥、钢桥、圬工桥(包括 砖、石、混凝土桥)、钢筋混凝土桥和预应力 钢筋混凝土桥。
（一）梁式桥—简支梁桥
（一）梁式桥—连续梁桥
（一）梁式桥—悬臂梁桥（1）
桥梁的结构及分类
桥梁的结构及分类涵洞L<8 L0<5 按行车道位置分为上承式桥、中承式桥、下承式桥。
按承重构件受力情况可分为梁桥、板桥、拱桥、钢结构桥、吊桥、组合体系桥（斜拉桥、悬索桥）。
按使用年限可分为永久性桥、半永久性桥、临时桥。
按材料类型分为木桥、圬工桥、钢筋砼桥、预应力桥、钢桥。
梁【bridge】指的是为道路跨越天然或人工障碍物而修建的建筑物。
1、桥梁一般讲由上部结构、下部结构和附属构造物组成，上部指主要承重结构和桥面系；下部结构包括桥台、桥墩和基础；附属构造物则指桥头搭板、锥形护坡、护岸、导流工程等。
2、桥梁的分类：按使用性分为公路桥、公铁两用桥、人行桥、机耕桥、过水桥等。
按跨径大小和多跨总长分为小桥、中桥、大桥、特大桥。
大桥L≥100 L0≥40中桥30<L<100 20≤L0<40小桥8≤L≤30 5<L0<20涵洞L<8 L0<5二、各类桥梁的基本特点:梁式桥包括简支板梁桥,悬臂梁桥,连续梁桥.其中简支板梁桥跨越能力最小,一般一跨在8-20m.连续梁桥国内最大跨径在200m以下,国外已达240m.拱桥在竖向荷载作用下,两端支承处产生竖向反力和水平推力,正是水平推力大大减小了跨中弯矩,使跨越能力增大.理论推算,混凝土拱极限跨度在500m左右,钢拱可达1200m.亦正是这个推力,修建拱桥时需要良好的地质条件.刚架桥有T形刚架桥和连续刚构桥,T形刚架桥主要缺点是桥面伸缩缝较多,不利于高速行车.连续刚构主梁连续无缝,行车平顺.施工时无体系转换.跨径我国最大已达270m(虎门大桥辅航道桥)缆索承重桥(斜拉桥和悬索桥) 是建造跨度非常大的桥梁最好的设计.道路或铁路桥面靠钢缆吊在半空，缆索悬挂在桥塔之间。
斜拉桥已建成的主跨可达890m,悬索桥可达1991m.组合体系桥有梁拱组合体系,如系杆拱,桁架拱,多跨拱梁结构等.梁刚架组合体系,如T形刚构桥等.桁梁式桥：有坚固的横梁，横梁的每一端都有支撑。
2020二建《市政》复习总结归纳-13-2K310000 (13)城市桥梁结构组成与类型
桥梁工程（20 考点）城市桥梁结构组成与类型 ★★ P312017 年2018 年2019 年13 分 3 分单选：五大部件 案例一：3 问单选、多选 桥梁按跨径分类 桥梁受力分类【1】桥梁基本组成与常用术语【2】桥梁主要类型城市桥梁结构组成与类型 ★★ 一、桥梁基本组成与常用术语（二）桥梁基本组成：桥梁由上部结构、下部结构、支座系统和附属设施四个基本部分组成。
2020二建《市政》备考总结城市桥梁结构组成与类型 ★★（二）桥梁的基本组成1.上部结构：跨越障碍的承载结构；2.下部结构：桥墩、桥台、墩台基础；3.支座系统：传递荷载，允许一定变位；4.附属设施：桥面铺装、防排水系统、栏杆、伸缩缝、灯光照明。
城市桥梁结构组成与类型 ★★桥梁由（）四个基本部分组成。
A.上部结构B.下部结构C.基础结构D.支座系统E.附属设施【答案】ABDE城市桥梁结构组成与类型 ★★（三）相关常用术语城市桥梁结构组成与类型 ★★城市桥梁结构组成与类型 ★★ 桥梁长度是指（）。
A.多孔桥梁中各孔净跨径的总和B.单孔拱桥两拱脚截面形心点之间的水平距离C.桥梁两端两个桥台的侧墙或八字墙后端点之间的距离D.单跨桥梁两个桥台之间的净距【答案】C城市桥梁结构组成与类型 ★★城市桥梁结构组成与类型 ★★城市桥梁结构组成与类型 ★★ 二、桥梁的主要类型按受力特点分：梁式桥、拱式桥、刚架桥、悬索桥、组合体系桥。
城市桥梁结构组成与类型 ★★城市桥梁结构组成与类型 ★★城市桥梁结构组成与类型 ★★承重结构以受压为主的桥梁是（）。
【2015】A.梁式桥B.拱式桥跨中受弯，有水平力； 梁柱结合（易裂）悬索承重，结构轻，跨度大；易变形振动连续刚构梁、拱组合斜拉桥C.悬索桥D.刚架桥【答案】B城市桥梁结构组成与类型 ★★（二）其他分类方式1. 桥梁按多孔跨径总长或单孔跨径分类表 1K412011桥梁分类多孔跨径总长 L(m)单孔跨径 L0(m)特大桥L＞1000L0＞150大桥1000≥L≥100150≥L0≥40中桥100＞L＞3040＞L0≥20小桥30≥L≥820＞L0≥5八三百千总，五二四一五城市桥梁结构组成与类型 ★★2.按用途分类：公、铁、农、人、水及其他专用桥；3.材料分类：圬工、钢筋砼、预应力砼、钢桥、钢-砼结合、木桥等；4.跨越障碍性质：跨河、跨线、高架桥和栈桥；5.上部结构行车道位置：上承式、下承式、中承式桥。
二建市政公用工程管理与实务-城市桥梁工程考点
考点1：桥梁的基本组成①上部结构②下部结构③支座系统④附属设施考点2：桥梁的常用术语①净跨径②计算跨径③拱轴线④桥梁高度⑤桥下净空高度⑥建筑高度⑦容许建筑高度⑧净矢高⑨计算矢高⑩矢跨比⑪涵洞⑫总跨径⑬桥梁全长考点3：桥梁的受力①梁式桥：产生的弯矩最大②拱式桥：以受压为主③刚架桥：梁部主要受弯，受力状态介于梁桥和拱桥之间④悬索桥：悬索为主要承重结构⑤组合体系桥：由几个不同体系的结构组合而成考点4：桥梁的分类①按桥梁多孔跨径总长或单孔跨径分类考点5：荷载组合考点6：施工预拱度①设计结构预拱度②弹性变形③非弹性变形④沉降。
考点7：地基预压及支架预压①搭设前预压地基合格并形成记录②搭设后预压支架并形成记录考点8：充气胶囊芯模①使用前无漏气②气压稳定③定位箍筋④试验确定放气时间。
考点9：模板、支架和拱架拆除①先支后拆、后支先拆。
②简支梁、连续梁：跨中向支座方向；悬臂梁：从悬臂端开始。
③预应力混凝土结构侧模在张拉前拆除，底模在建立预应力后拆除。
考点10：钢筋代换当需要代换时，应由原设计单位作变更设计。
考点11：吊环钢筋预制构件的吊环用未经冷拉的热轧光圆钢筋制作，不得替代，且计算拉应力不大于50MPa。
考点12：钢筋加工①弯制前应先调直，优先机械调直。
冷拉法：HPB300冷拉率不大于2%，HRB335、HRB400不大于1%。
②下料前核对品种、规格、等级及加工数量，根据设计要求和钢筋长度配料，下料后按种类和使用部位挂牌标明。
③受力钢筋弯制和末端弯钩符合设计要求或规范规定。
④箍筋末端弯钩形式应符合设计要求或规范规定。
⑤常温状态下弯制，不宜加热。
从中部向两端弯制，弯钩一次弯成。
⑥采取防止污染和受损伤的措施。
考点13：热轧钢筋接头设计无要求时：①钢筋接头宜采用焊接接头或机械连接接头。
②焊接接头应优先选择闪光对焊。
③机械连接接头适用于HRB335和HRB400带肋钢筋的连接。
④钢筋直径等于或小于22mm，无焊接条件时，可采用绑扎连接，受拉构件中的主钢筋不得采用绑扎连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
点击【二级建造师学习资料】或打开http://www.kaisenxue.com/category/jzs2?wenkuwd，
注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版
②教材变化剖析 ③真题答案及解析 ④全套试听视频 ⑤复习记忆法 ⑥练习题汇总 ⑦真题
解析直播课 ⑧入门基础课程 ⑨备考计划视频
2017年二级建造师《市政工程》讲解：2K312011城市桥梁结构组成与类型
掌握二级建造师考试市政工程考点，对于知识 点的融会贯通至关重要。学尔
森二级建造师考试频道特地整理二级建造师考试考点，本文为：2017年二级建
造师《市政工程》讲解：2K312011城市桥梁结构组成与类型，希望能助各位二
级建造师考生一臂之力!
2K312010 城市桥梁工程结构与材料
2K312011 城市桥梁结构组成与类型
一、桥梁基本组成与常用术语(学尔森二级建造师频道整理城市桥梁结构组成与
类型)
(二)桥梁的基本组成
桥梁一般由五大部件和五小部件组成，五大部件是指桥梁承受汽车或其他车辆
运输荷载的桥跨上部结构与下部结构，是桥梁结构安全的保证，五大部分包括：
桥跨结构(上部结构)、支座系统、桥墩、桥台、墩台基础;五小部件是指直接与桥
梁服务功能有关的部件(桥面构造)，包括桥面铺装、防排水系统、栏杆、伸缩缝、
灯光照明。
(1)桥跨结构：
在线路中断时跨越障碍的主要承载结构，也叫上部结构。
(三)相关常用术语
(1)净跨径：
相邻两个桥墩(或桥台)之间的净距。对于拱式桥是每孔拱跨两个拱脚截面最低
点之间的水平距离。
点击【二级建造师学习资料】或打开http://www.kaisenxue.com/category/jzs2?wenkuwd，
注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版
②教材变化剖析 ③真题答案及解析 ④全套试听视频 ⑤复习记忆法 ⑥练习题汇总 ⑦真题
解析直播课 ⑧入门基础课程 ⑨备考计划视频
(2)总跨径：
多孔桥梁中各孔净跨径的总和，也称桥梁孔径。(学尔森二级建造师频道整理城
市桥梁结构组成与类型)
(3)计算跨径：
对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离;对于拱式
桥，是指两相邻拱脚截面形心点之间的水平距离，即拱轴线两端点之间的水平距
离。
(5)桥梁全长：
是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，简称桥长。
(6)桥梁高度：
指桥面与低水位之间的高差，或指桥面与桥下线路路面之间的距离，简称桥高。
二、桥梁的主要类型(学尔森二级建造师频道整理城市桥梁结构组成与类型)
(一)按受力特点分
1. 梁式桥
梁式桥是一种在竖向荷载作用下无水平反力的结构。由于外力(恒载和活载)的
作用方向与承重结构的轴线接近垂直，故与同样跨径的其他结构体系相比，梁内
产生的弯矩最大，通常需用抗弯能力强的材料(钢、木、钢筋混凝土、预应力混
凝土等)来建造。
2. 拱式桥
拱式桥的主要承重结构是拱圈或拱肋。这种结构在竖向荷载作用下，桥墩或桥
台将承受水平推力，同时这种水平推力将显著抵消荷载所引起的在拱圈(或拱肋)
点击【二级建造师学习资料】或打开http://www.kaisenxue.com/category/jzs2?wenkuwd，
注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版
②教材变化剖析 ③真题答案及解析 ④全套试听视频 ⑤复习记忆法 ⑥练习题汇总 ⑦真题
解析直播课 ⑧入门基础课程 ⑨备考计划视频
内的弯矩作用。拱桥的承重结构以受压为主，通常用抗压能力强的圬工材料(砖、
石、混凝土)和钢筋混凝土等来建造。
3. 刚架桥
刚架桥的主要承重结构是梁或板和立柱或竖墙整体结合在一起的刚架结构。梁
和柱的连接处具有很大的刚性，在竖向荷载作用下，梁部主要受弯，而在柱脚处
也具有水平反力，其受力状态介于梁桥和拱桥之间。同样的跨径在相同荷载作用
下，刚架桥的正弯矩比梁式桥要小，刚架桥的建筑高度就可以降低。但刚架桥施
工比较困难，用普通钢筋混凝土修建，梁柱刚结处易产生裂缝。
4. 悬索桥
悬索桥以悬索为主要承重结构，结构自重较轻，构造简单，受力明确，能以较
小的建筑高度经济合理地修建大跨度桥。由于这种桥的结构自重轻，刚度差，在
车辆动荷载和风荷载作用下有较大的变形和振动。
5. 组合体系桥
组合体系桥由几个不同体系的结构组合而成，最常见的为连续刚构，梁、拱组
合等。斜拉桥也是组合体系桥的一种。
(二)其他分类方式
(5)按上部结构的行车道位置分为上承式(桥面结构布置在主要承重结构之上)
桥、下承式桥、中承式桥。
学尔森小编友情提示：本文为大家详细介绍了2017年二级建造师《市政工程》
讲解：2K312011城市桥梁结构组成与类型，请各位考生认真复习。如果这篇文
章对您有所帮助，可以手动免费下载收藏，方便日后查阅。此外，学尔森，是大
点击【二级建造师学习资料】或打开http://www.kaisenxue.com/category/jzs2?wenkuwd，
注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版
②教材变化剖析 ③真题答案及解析 ④全套试听视频 ⑤复习记忆法 ⑥练习题汇总 ⑦真题
解析直播课 ⑧入门基础课程 ⑨备考计划视频
家备考学习交流的好平台哟！小编及时更新相关资讯，欢迎持续关注。
