奔驰W220仪表板相关操作说明
进入仪表板（ICM）系统显示如图 1 所示的功能主菜单，选择“控制单元编码”功能， 进入图 2 所示的子功能菜单。在这里我们可以设定更改的项有：距离单位、温度单位、国家 语言和机油归零。
奔驰 W220 仪表板(ICM)相关匹配操作
元征软件 奔驰开发工程师 詹伟
仪表板系统集中了全车的监测仪表，就像一扇窗户，随时反映出整个车体的运行状态。 通过它可以向我们比较直观地显示出发动机的转速、油压、水温、燃油的储量、灯光及发电 机的工作状态、车辆的即时速度和行驶里程。最重要的是一旦汽车的某些模块或者元件发生 故障，我们就能及时地从仪表板上获得相关的提示信息。
2
度单位成功，如图 8。
图7
图8
3．语言
通过该项我们可以根据需要重新设定仪表板上显示的国家语言，有德语、英语、法语、
意大利语、西班牙语、日语和英语（日本国版本）7 种语言可供选择。
图9
图 10
设定国家语言时，选择图 2 所示的第三项菜单。X431 首先读出仪表板当前国家语言，
同时提供 7 个按钮供用户选择（如图 9），用户可按下相应按钮将它设置为所需要的国家语
单位成功，如图 5。
图5
图6
2．温度单位
通过该项我们可以根据需要重新设定仪表板上显示的温度单位，有摄氏和华氏温度两项
可供选择。
设定温度单位时，选择图 2 所示的第二项菜单。X431 首先读出仪表板当前温度设定单
W220奔驰中控防盗系统(DOC)
W220奔驰中控防盗系统a(一)中央控制门锁可以选用以下方式工作1.无线遥控控制2.车内中控开关控制3.钥匙手动的控制4.遥控防盗卡控制压下“LOCK”锁门键后，所有门将锁上，ATA防盗同时进入戒备状态，所有灯闪烁，压下“UNLOCK”键后，所有车门开启，防盗戒备解除。
利用钥匙手动控制只能使驾驶侧车门开锁，防盗系统未解除戒备状态，(此时不能起动发动机)。
a (二)元件组成一）元件位置及组成（图1和图2）图1 W220奔驰中控防盗系统aA2/12—后天线放大器； N73—点火开关电脑； A8/1—遥控钥匙； A26/1—左前门红外线接收器； S87/1—右前门开关(美规)；N72/1—仪表中央面板电脑；A37—PSE气动电脑； N10/8—后SAM 电脑； S86/1—左前门开关；N69/1—左前门电脑； N69/2—右前门电脑；A26/2—右前门红外线接收器；N72/1S6—中控开关；图2 W220奔驰中控防盗系统控制结构图aA2/12—天线放大器；A8/1—遥控钥匙；A26/1—左前门接收器；A26/2—右前门接收器；A37—PES气动电脑；CAN—数据总成；E1e5—E4e1；E3e1—E6/6 转向灯；N69/2—右前门电脑；N70—天窗电脑；N69/1—左前门电脑；N73—点火开关电脑；N80—组合开关电脑；P1—气动马达左前门；P2—气动马达右前门；S—转向与电脑间通讯；P6—气动成达油箱盖；N69/1—左前门电脑； N10/8—后SAM电脑；P4—气动马达右后门；P3—气动马达左后；E2e5—E6/5a二）工作控制流程（图3）图3 W220奔驰中控防盗系统工作流程设定中控遥控钥匙步骤如下：a1.将中控遥控钥匙放入点火开关控制电脑。
2.等待约30 min之后，将点火开关Key－ON(15号线路导通)。
3.90 min之后中控遥控钥匙设定完成。
(四)中控开关工作位于仪表台中央中控开关，将门锁开门、锁门(手动)信号连接至位于面板后仪表中央面板电脑，转换为数位信号后经CAN连线送至PSE气动电脑，执行中控门锁动作。
奔驰w220故障码表

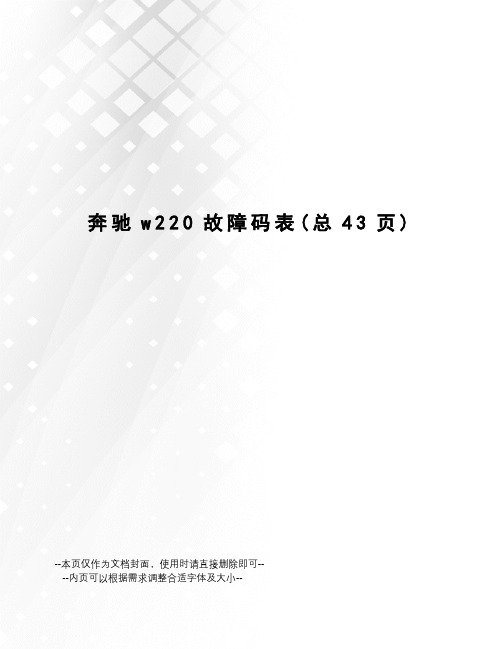

奔驰w220故障码表(总43页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--奔驰 w220 故障码表第27组故障码ESM电子档位选择电脑故障码故障码说明 P1000 N15/5电子档位选择电脑故障 P174 7 与A1（仪表）CAN通讯故障 P1750 电脑供电电压过低 P1832 N15/5电子档位选择电脑输出级短路 P18 33 N15/5电子档位选择电脑输出级开路 P1856 档位选择信号故障 P1860 右后车轮转速信号错误 P1861 左后车轮转速信号错误 P1875 CAN通讯故障 P1876 与巡航系统的CAN通讯故障 P1904 档位显示屏照明系统故障 P1906 与N73（EIS 电脑）CAN通讯故障 P1910 电脑供电电压过高 P1911 档位显示屏照明系统线束断路 P1912 按扭信号电压值错误第30组故障码DTR车距监测系统故障码故障码说明 C1000 N63/1（DTR车距监测系统电脑）故障 C 1020 N63/1（DTR车距监测系统电脑）CAN通讯故障 C1022 与N3/10（ME-SFI电脑）通讯故障 C1024 与N15/3（ETC电脑）通讯故障 C1032 与A1（仪表）通讯故障 C1033 与N47-5（ESP，SPS和BAS电脑）通讯故障 C1034 与N73（EIS电脑）通讯故障 C1035 与N80（转向柱电脑）通讯故障 C1150 电源电压/B29（DTR雷达传感器）或N63/1（DTR车距监测系统电脑）故障 C1151 电源电压/串行数据线/B29（DTR雷达传感器）的高频线/ B29（DTR雷达传感器）或N63/1（DTR车距监测系统电脑）故障 C1202 N47-5（ESP，SPS和BAS电脑）通过CAN传给A7/7s1（BAS释放开关）的控制信号错误 C1212 N80（转向柱电脑）通过CAN传给S40/4（巡航开关）的控制信号错误 C1213 N72/1（上控制板电脑）通过C AN传给S46/8r1（DTR测距仪）的控制信号错误第30组故障码DTR车距监测系统故障码故障码说明 C1214N72/1（上控制板电脑）通过CAN传给S 46/8s1（DTR车距警告开关）的控制信号错误 C1215 B29（DTR雷达传感器）的车外温度传感器故障 C12 16 补偿的转向角度不正确 C1532 N3/10（ME-SFI电脑）的版本与N63/1（DTR车距监测系统电脑）不相配 C1533 N73（EIS电脑）的版本与N63/1（DTR车距监测系统电脑）不相配 C1534 所装配的轮胎尺寸不正确第31组AHE拖挂装置电脑故障码故障码说明 B1000 N28/1（拖挂装置电脑）故障 B1010 拖挂装置电脑供电电压过低 B1011 拖挂装置电脑供电电压过高 B1013 KI。
奔驰W220车内按键的功能操作ppt课件
2
1
1
3
1—SOFTKEY按键对应功能区域 2—主要模式显示区域 3—状态显示区域
SUCCESS
THANK YOU
2019/6/18
THANK YOU
2019/6/18
前车门控制面板
打开/关闭前座侧车窗
后座舱儿童防护锁
打开/关闭后座侧车窗
打开/关闭行李箱盖
后车门控制面板
调节副驾驶座椅或 后座椅的切换开关
调节副驾驶座椅或后座椅
调节座椅加热 调节座椅通风*
自动恒温空调控制面板
左风向调节按扭
前挡风玻璃加热
后挡风玻璃加热
空调显示屏
开启/关闭左侧阅读灯
上方控制面板
开启/关闭后部阅读灯
开启/关闭左侧阅读灯
启用TeleAid
控制车内照明 打开/关闭滑动天窗
电话和声控系统 的免提麦克风
车库门遥控开关*按扭
内部后视镜
前车门控制面板
打开车门
储存座椅、方向盘和后视镜设置
调节座椅加热 调节座椅通风*
调节驾驶员座椅
调节外部后视镜
SUCCESS
右风向调节按扭
REST按扭
车内温度传感器
活性碳滤网开关
内循环
AC关闭
左温度调节开关
右温度调节开关
风量调节开关
空调开关
左侧功能按键标示
音响模式 导航模式 电话模式 手动向前搜寻
AUDIO NAV TEL
VIDEO MAP SERV
影音模式 地图模式 功能设定 手动向后搜寻
下方功能按键标示
重播插播信息 (无作用）
20.照明开
仪 表 盘
冷却液温度表
奔驰W220车身
感器接收光线变暗信号，传至天窗电脑，天窗电脑将此信号转为数位信号，传至CAN-BUS线路，左前SAM电脑接收此信号后，与灯光开关自动档信号一起控制大灯继电器K40/6、K40/7工作，使左、右大灯近光工作。
大灯远光/近光变换开关位于组合开关柱上，大灯变换开关将开关信号将开关信号送至组合开磁电脑N80，转换为数位信号后，由CAN-BUS 连线送至左前SAM电脑，控制左、右大灯远光与近光。
左前SAM电脑接收信号作用后，同时将此信号经CAN-BUS传输连线送至仪表板电脑A1，控制仪表板，远光指示灯亮。
元件位置及大灯控制流程图注：为CAN-BUS传输信号→为直接线路连接二、小灯控制灯光组合开关将小灯信号送至右前SAM电脑，N10/6，左前SAM电脑执行左前继电器盒中K40/6继电器控制左前小灯工作。
右前SAM电脑同时将此灯光开关信号转换为数位信号传至CAN-BUS连线，右前SAM电脑接收后控制右前继电器盒中K40/7执行右小灯工作，后SAM电脑N10/8，接收后，控制后继电器盒中K40/5控制后尾灯工作，当仪表板电脑接收后，控制仪表板照明指示。
当后尾灯工作时，位于后尾箱中X58接头将小灯工作电脑信号传至小灯监控模组，当监测到后尾灯中电流变弱（如灯泡烧损、老化及更换非原厂灯泡功率不一致时），将信号送至左前SAM电脑，经CAN-BUS传输线送至仪表板A1，液晶屏资讯显示区，提示小灯不良。
小灯控制元件位置流程图工作流程：左小灯右小灯 尾灯仪表照明三、喇叭控制方向盘上喇叭按钮，将喇叭开关信号经方向盘游丝后送至组合开关电脑（W210车型为送至点火开关电脑），组合开关电脑将喇叭信号转为数位信号后，经CAN-BUS 连线后传至右前SAM 电脑，右前SAM 电脑控制右前继电器盒中K40/7KP 工作，执行喇叭工作。
小灯开关S1左前SAM 电脑N/016右前SAM 电脑N/017 后SAM 电脑N/018 仪表板电脑A1CAN —BUS组合开关分解图N80 组合开关电脑 N59/1 转向开关 S4 组合开关N49 转向角度传感器 S40 雨刷开关 A45 喇叭、气囊游丝接头喇叭元件位置图喇叭工作流程图工作流程：四、转向柱角度（ASC 控制）转向柱调整，可以由手动调整及转向柱记忆，座椅角度位置自动调整。
