道依茨高压共轨电控电喷柴油发动机维修维护与保养知识道依茨高压共轨电控电喷柴油发动机维修维护与保养知识1.电控系统组成及工作过程EDC16电控系统工作过程：高压泵（集成低压油泵）将燃油从油箱抽出，经过燃油粗滤器（1）、燃油细滤器（2）到达高压油泵（4），高压油泵将燃油通过高压油管（红色管路）打入共轨（7）通过共轨“蓄积”成为高压，等待ECU命令开启喷油器电磁阀进行喷油。
共轨上有一个压力传感器（6），ECU可以通过它了解当前的轨压，然后采取措施进行调节控制，使之平衡在一个我们设定的压力环境下工作；同共轨压力传感器一样，发动机上所有的传感器都是ECU获取发动机信息的唯一渠道，这些传感器分别是：测量发动机转速的曲轴转速传感器（11）；判断发动机相位的凸轮轴位置传感器（10）；测量发动机环境温度的冷却液温度传感器（14）；进气温度压力传感器（13）和油门踏板传感器（12）。
通过这些传感器，ECU可以清楚地知道发动机的工作状态，可以根据传感器的信息了解发动机工作的温度气压环境参数，并且针对环境的不同做出相应的补偿（冷启动补偿，高原补偿），这些补偿包括提前角，轨压，喷油量的补偿；另外还可以对某些恶劣条件或发动机出现故障时做出必要的保护和限制（如发动机过热保护，发动机烟度限制等）。
传感器的准确与否直接影响发动机的性能。
CA4DC2电控发动机技术参数发动机型号CA4DC2-10E3 CA4DC2-12E3缸径 mm 98行程mm 105缸套形式干缸套气门数/缸 2气缸数 4缸心距mm 110排量L 3.168排放水平国III（GB17691-1999中2005年标准）净功率 kW/r/min 76?5%/3200 88?5%/3200最大扭矩/转速N.m/r/min 245/1900~2100 320/1900~2100额定功率油耗g/kw.h≤ 245?2% 245?2%外特性最低油耗g/kw.h≤ 215?2% 215?2%噪声≤dBA 115 115可靠性耐久性目标B10寿命30万公里2.电子控制单元（ECU）ECU针脚定义针号定义针号定义发动机端 AA01 3缸喷油器“电位高” A31 2缸喷油器“电位低”A02 2缸喷油器“电位高” A32 未使用A03 未使用A33 4缸喷油器“电位低”A04 未使用A34 未使用A05 未使用A35 未使用A06 未使用A36 未使用A07 曲轴速度传感器，屏蔽A37 未使用A08 轨压传感器“地” A38 未使用A09 未使用A39 未使用A10 未使用A40 进气压力温度传感器压力'信号' A11 凸轮轴传感器'信号正' A41 冷却液温度传感器'地'A12 曲轴速度传感器'信号负' A42 未使用A13 进气压力传感器'正' A43 轨压传感器'信号'A14 未使用A44 未使用A15 未使用A45 未使用A16 1缸喷油器“电位高” A46 3缸喷油器“电位低”A17 4缸喷油器“电位高” A47 1缸喷油器“电位低”A18 未使用A48 未使用A19 油量测量单元,电压'高' A49 燃油流量测量单元 LSA20 凸轮轴位置传感器信号，屏蔽A50 凸轮轴位置传感器信号A21 未使用A51 未使用A22 未使用A52 未使用A23 进气压力传感器'地' A53 进气压力温度传感器温度'信号' A24 未使用A54 未使用A25 未使用A55 未使用A26 未使用A56 未使用A27 曲轴速度传感器'信号正' A57 未使用A28 轨压传感器“正” A58 冷却液温度传感器'信号'A30 未使用A60 未使用针号定义针号定义整车端 KK01 电瓶正K48 发动机转速输出信号K02 电瓶负K49 未使用K03 电瓶正K50 未使用K04 电瓶负K51 未使用K05 电瓶正K52 未使用K06 电瓶负K53 未使用K07 未使用K54 空调请求开关“On/Off” K08 油门踏板位置传感器2'负' K55 未使用K09 油门踏板位置传感器1'信号' K56 巡航控制器,'设置/加速' K10 未使用K57 未使用K11 未使用K58 离合开关信号K12 未使用K59 未使用K13 未使用K60 未使用K14 未使用K61 未使用K15 未使用K62 未使用K16 未使用K63 未使用K17 主刹车开关信号K64 未使用K18 未使用K65 未使用K19 未使用K66 排气制动开关信号K20 未使用K67 未使用K21 未使用K68 发动机启动准许输出信号K22 未使用K69 未使用K23 未使用K70 空调继电器K24 未使用K71 系统诊断灯K25 通讯接口1(K-Line) K72 主继电器K26 未使用K73 未使用K27 未使用K74 未使用K28 T15(开关到BAT ) K75 车速传感器输入信号K29 未使用K76 未使用K30 油门踏板位置传感器1'负' K77 巡航控制器,'OFF'K31 油门踏板位置传感器2'信号' K78 巡航控制器,'设置/加速' K32 未使用K79 未使用K33 未使用K80 辅助刹车开关信号K34 未使用K81 未使用K35 未使用K82 未使用K36 未使用K83 未使用K37 未使用K84 未使用K38 巡航控制器,'恢复' K85 未使用K39 未使用K86 未使用K40 油水分离器“水位信号” K87 未使用K42 发动机起动开关K89 未使用K43 未使用K90 未使用K44 未使用K91 未使用K45 油门踏板位置传感器1'正' K92 预热指示灯K46 油门踏板位置传感器2'正' K93 预热继电器K47 未使用K94 故障指示灯3．传感器及针脚定义3.1冷却液温度传感器（NTC）向ECU提供发动机冷却液/燃油温度信号，敏感原件为负温度系数的热敏电阻式（NTC）。
汽车电子控制系统检修的注意事项
汽车电子控制系统检修的注意事项汽车电子控制系统检修的注意事项汽车电子控制系统对高温、高湿、高电压是十分敏感的，因此，广州瀚达汽修学院我认为，检修汽车电子控制系统时要注意以下方面。
1)严禁在发动机高速运转时将蓄电池从电路中断开，以防产生瞬变过电压将电脑和传感器损坏。
2)当发动机出现故障、发动机电控警示灯亮时，不能将蓄电池从电路中断开，以防电脑中存储的故障码和有关资料信息被删除。
只有通过自诊断系统将故障码和有关信息资料调出并诊断出故障原因后，方可将蓄电池从电路中断开。
3)当诊断出故障原因、对电控系统进行检修时，要先把点火开关关掉，并将蓄电池搭铁线拆下。
如果只检查电控系统，则只必须关闭点火开关即可。
4)跨接启动其他车辆或用其他车辆跨接本车时，须先断开点火开关，才干拆装跨接线。
5)在车身上进行电弧焊时，要先断开电脑电源。
在靠近电脑或传感器的地方进行车身修理作业时更应特别注意。
6)不要用试灯法去测试任何和电脑相连接的电器装置。
7)电控汽油喷射装置对汽油的清洁度要求很高，故应注意检查装有氧传感器的闭环控制系统的汽车必须使用无铅汽油，以防氧传感器失效。
8)电控燃油喷射系统电动汽油泵的工作除受点火开关控制外，还受空气流量计或电脑控制。
在点火开关接通后，只有在发动机处于正常工作或启动状态，且空气流量计检测空气流量信号或电脑检测到转速和点火信号时，油泵电路才干接通。
9)带有安全气囊系统的汽车，对安全气囊进行检修时，如果操作不当会使气囊意外张开，因此必须严格按操作规程进行操作。
10)尽量不要打开电脑盖，因为电脑一般不容易出问题，电脑即使坏了修理难度也较大。
假设进行修理，装回电脑盖时必须保证其密封性能优良。
11)雨天检修及清洗发动机时，要防止将水溅到电子设备及线路上。
12)在拆出导线连接器时，要松开锁紧弹簧或按下锁扣。
在装插连接器时，则要插入到位并予以锁止。
13)配线和连接器的故障主要是短路和断路、搭铁，一般有三种状况。
电路恢复发动机ECU控制器

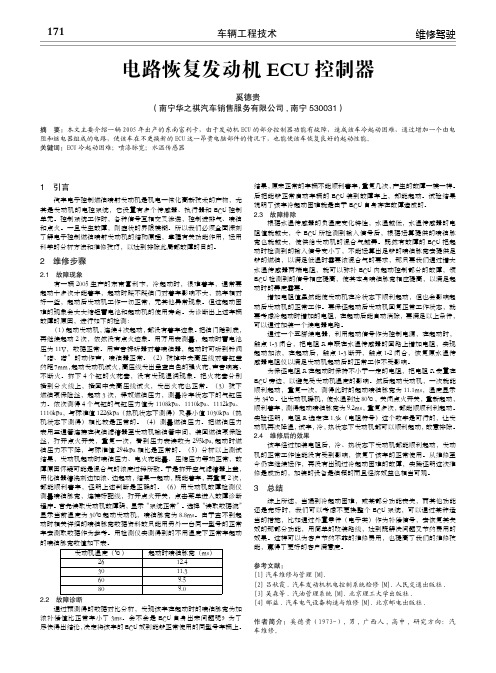

车辆工程技术171维修驾驶1 引言 汽车电子控制燃油喷射发动机是机电一体化高新技术的产物，尤其是发动机的电控系统，它设置有多个传感器、执行器和ECU控制单元。
