焊接工艺标准规范【大全】
通用焊接工艺规范(普通碳钢、合金钢、不锈钢、铜管焊接)
通用焊接工艺规范1 碳素钢、合金钢及不锈钢的焊接1.1焊前准备1.1.1 焊缝的坡口形式和尺寸应符合设计文件的规定，当无规定时，符合本规范附录A.0.1的规定.1.1.2 焊件的坡口加工宜采用机械方法，也可采用等离子弧、氧乙炔焰等热加工方法，在采用热加工方法加工坡口后，必须除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整。
1.1.3 焊件组焊前应将坡口及其两侧表面不小于20 mm范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净，不得有裂纹、夹层、加工损伤、毛刺及火焰切割熔渣等缺陷。
油污清理方法如下，首先用丙酮或四氯化碳等有机溶剂擦洗，然后用不锈钢丝刷清理至露出金属光泽，使用的钢丝刷应定期进行脱脂处理。
1.1.4 管子或管件、筒体对接焊缝组对时，内壁应齐平，内壁错边量不宜超过管壁厚度的10%，且不应大于2mm；1.1.5 焊缝的设臵应避开应力集中区，便于焊接和热处理，并应符合下列规定：（1）钢板卷筒或设备、容器的筒节与筒节、筒节与封头组对时，相邻两纵向焊缝间的距离应大于壁厚的3倍，且不应小于100 mm，同一筒节上两相邻纵缝间的距离不应小于200 mm；（2）除焊接及成型管件外的其他管子对接焊缝的中心到管子弯曲起点的距离不应小于管子外径，且不应小于l00 mm；管子对接焊缝与支、吊架边缘之间的距离不应小于50 mm。
同一直管段上两对接焊缝中心面间的距离：当公称直径大于或等于150mm时不应小于150mm；公称直径小于150mm时不应小于管子外径；（3）不宜在焊缝及其边缘上开孔。
（4）不锈钢焊件焊接部位两侧各l00 mm范围内，在施焊前应采取防止焊接飞溅物粘污焊件表面的措施：可将石棉置于焊接部位两侧等。
1.1.6 焊条、焊丝在使用前应按规定进行烘干、保温，并应在使用过程中保持干燥。
焊丝使用前应清除其表面的油污、锈蚀等。
常用焊材烘干温度及保持时间见表4。
表4 常用焊材烘干温度及保持时间接上表：1.2.8 施焊过程中应保证起弧和收弧处的质量，收弧时应将弧坑填满。
焊接工艺标准
目录1.0 应用范围此标准是对于所有铜焊和锡焊接头的最低质量要求。
此标准的目的是标准化从事铜焊和锡焊人员检查接头的证明，同时也是负责质量检验人员拒收不合格部件的标准。
2.0 接头分类2.1 分类：根据ANSI/AWS C3.4-90 所有现在完成的接头都将被认定为B级。
A级接头需要超声波或者X射线检查，而且将来某一天可能会需要。
目前对于B级的接头，公司不要求上述的任何测试。
对于其它的检验标准基本上都将适用于B级接头。
2.2 B级接头：ANSI/AWS C3.4-90 认为一个B级接头将能承受中等适度的干扰或低的无循环维修压力。
由于接头而导致的设备失效可能导致出现一个生命受到威胁的情况，或产生很高的压力。
3.0 可适用的文档下面提到得文档将组成标准的一部分。
其中指定了所有关于金属填充物的选择，检验，质保和工艺的标准。
(1)锡焊和铜焊的培训手册(2)机械工艺标准，制冷部分(3)机械工艺标准，铅管品制造部分(4)漏洞检测程序4.0 操作规范5.0 质量保证措施5.1 检验责任：一个受过认证的锡焊/铜焊指导员将负责检验和对一个要获得认证的锡焊工/铜焊工所做的接头进行分级。
除非有另外的指定，由进行锡焊/铜焊的区域负责检验在5.2节中指定检验标准的那部分零件或由质量部特别规定检验标准的那部分零件。
5.2 接受标准：以下是对于锡焊和铜焊接头的非破坏性检验的最低标准。
a.在被实施区域不允许有裂缝和针孔。
实施区域等于4倍的管壁厚度（多数情况为1/8”）b.填充金属形成的一个完整的环应该延展至整个接头外部的周围。
c.填充金属要完全填满管子与配件之间的缝隙和杯状物与杯状物的边缘之间的缝隙。
不可接受d.整个接头的周围要足够的湿润，切角小于90度是不能被接受的。
不可接受可以接受e.将接头清理干净，并且清除所有可见的杂物。
f.所有的管子/配件要插入到杯状物足够深的地方。
g.由于没有充分净化而形成的内部污点是不可接受的。
h.由于过热而导致的基质金属材料熔化是不可接受的。
焊接工艺规范标准[详]
![焊接工艺规范标准[详]](https://img.taocdn.com/s3/m/b751a202a4e9856a561252d380eb6294dd8822c5.png)
.本标准规定了焊接工艺的技术要求。
2.1 焊工必须经专门的理论学习和实际操作培训 ,经考试合格取患上有关部门颁发证书,方可担任焊接工作。
2.2 对中断焊接工作六个月以上的焊工,必须重新考核。
2.3 焊工在施焊前应认真熟悉图纸和焊接工艺。
2.4 核查待焊焊缝坡口的装配质量和组对要求 ,对不符合装配质量和组对要求的焊缝应拒焊,并向有关部门反映。
2.5 进行焊缝质量的自检,做好自检记录、焊缝标记或者焊缝跟踪记录等工作。
3.1 应根据焊接施工时需用的焊接电流和实际负载持续率,选用焊机。
3.2 每台焊接设备都应有接地装置,并可靠接地。
3.3 焊接设备应处于正常工作状态,安全可靠,仪表应检定合格。
4.1 焊接材料〔焊条、焊丝等应为进货验收合格品。
对材质有怀疑时,应进行复验,合格后才干使用。
4.2 焊前应根据焊条使用说明的规定对焊条进行烘干处理。
4.3 烘干后的焊条应放入100~150℃的保温箱〔筒内,随用随取。
低氢型焊条普通在常温下超过四小时应重新烘干。
重新烘干次数不应超过三次。
5.1 坡口加工材料为碳素钢和碳锰钢〔标准抗拉强度≤540MPa 的坡口可采用冷加工或者热加工方法制备。
碳锰钢〔标准抗拉强度＞540MPa、铬钼低合金钢和高合金钢宜采用冷加工法。
若采用热加工方法,对影响焊接质量的表面淬硬层,应用冷加工方法去除。
5.2 焊接坡口应符合图样规定。
5.3 焊接坡口应保持平整,不患上有裂纹、分层、夹渣等缺陷。
5.4 焊前应将坡口表面及两侧的水、氧化物、油污、锈、熔渣等杂质清除干净。
5.5 焊接环境焊接环境惟独在满足下列情况时才允许施焊。
a 风速：气体保护焊时≤2m/s,其它焊接方法≤10m/s；b 相对湿度≤90%。
c 焊件温度高于- 10℃。
5.6 预热对碳钢和低合金钢, 当焊件温度低于0℃时,应在始焊处 100mm 宽度范围内预热至15℃以上。
常用钢焊接时预热温度参考表如下钢号 20〔Q235-A 16Mn〔Q345厚度〔mm ≤ 30 ~ 38 ~ ＞64 ≤ 30 ~ 38 ~ ＞6430 38 64 30 38 64预热温度〔℃ ≥ ≥50 ≥ 100 ≥ ≥ ≥80 ≥ 120 ≥采取局部预热时,预热的范围为焊缝两侧各不小于焊件厚度的 3 倍,且不小于100mm 。
焊接工艺规范及操作规程(附焊接作业安全规定)
焊接工艺规范及操作规程1．目的和适用范围1．11．2 本规范适用于各类铁塔结构、桁架结构、多层和高层梁柱框架结构等工业与民用建筑和一般构筑物的钢结构工程中，钢材厚度≥4mm的碳素结构钢和低和金高强度结构钢的焊接。
适用的焊接方法包括：手工电弧焊、气体保护焊、埋弧焊及相应焊接方法的组合。
2．本规范引用如下标准：JGJ81－2002《建筑钢结构焊接技术规程》GB50205－2001《钢结构工程施工质量验收规范》GB50017－2003《钢结构设计规范》3．焊接通用规范3．1 焊接设备3．1．1 焊接设备的性能应满足选定工艺的要求。
3．1．2 焊接设备的选用：CO2气体保护焊选用KRⅡ－500型、HKR－630型焊机埋弧自动焊选用ZD5（L）－1000型焊机3．2 焊接材料3．2．1 焊接材料的选用应符合设计图纸的要求，并应具有钢厂和焊接材料厂出具的质量证明书或检验报告；其化学成份、力学性能和其它质量要求必须符合国家现行标准规定。
3．2．23．2．3 焊丝应符合现行国家标准《熔化焊用钢丝》（GB／T14957）、《气体保护电弧焊用碳钢、低合金钢焊丝》（GB／T8110）及《碳钢药芯焊丝》（GB／T10045）、《低合金钢药芯焊丝》（GB／T17493）的规定。
3．2．4 埋弧焊用焊丝和焊剂应符合现行国家标准《埋弧焊用碳钢焊丝和焊剂》（GB／T5293）、《低合金钢埋弧焊用焊剂》（GB／T12470）的规定。
3．2．5 气体保护焊使用的CO2气体应符合国家的现行标准《焊接用二氧化碳》（HG／T2537）的规定，大型、重型及特殊钢结构工程中主要构件的重要焊接节点采用的CO2气体质量应符合该标准中优等品的要求，即其CO2含量（V／V）不得低于99.9%，水蒸气与乙醇总含量（m／m）不得高于0.005%，并不准检出液态水。
3．2．6 焊缝金属应与主体金属相适应。
当不同强度的钢材连接时，可采用与低强度钢材相适应的焊接材料。
焊接工艺规范标准

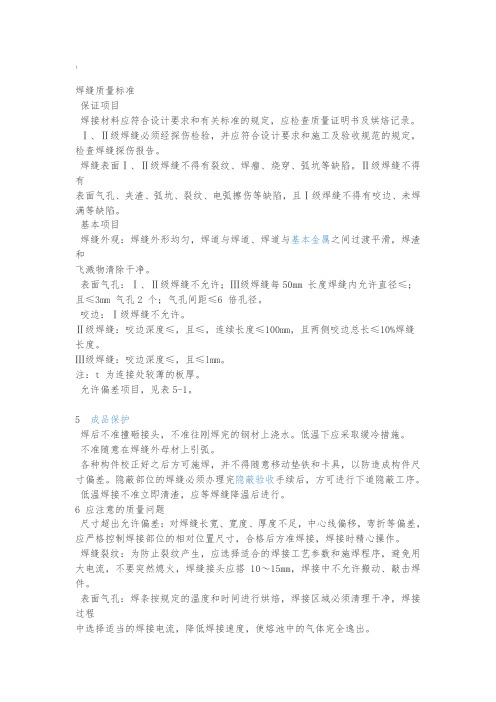

！焊缝质量标准保证项目焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。
Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。
焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。
Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。
基本项目焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。
表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。
咬边：Ⅰ级焊缝不允许。
Ⅱ级焊缝：咬边深度≤，且≤，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。
Ⅲ级焊缝：咬边深度≤，且≤lmm。
注：t 为连接处较薄的板厚。
允许偏差项目，见表5-1。
5 成品保护焊后不准撞砸接头，不准往刚焊完的钢材上浇水。
低温下应采取缓冷措施。
不准随意在焊缝外母材上引弧。
各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。
隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。
低温焊接不准立即清渣，应等焊缝降温后进行。
6 应注意的质量问题尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。
焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中不允许搬动、敲击焊件。
表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。
焊缝夹渣：多层施焊应层层将焊渣清除干净，操作中应运条正确，弧长适当。
注意熔渣的流动方向，采用碱性焊条时，上须使熔渣留在熔渣后面。
7 质量记录本工艺标准应具备以下质量记录：焊接材料质量证明书。
焊接工艺规范
焊接工艺规范焊接工艺规范1、范围本标准规定了焊接工艺的技术要求。
2、人员资格2.1焊工必须经专门的理论学习和实际操作培训，经考试合格取得有关部门颁发证书，方可担任焊接工作。
2.2对中断焊接工作六个月以上的焊工，必须重新考核。
2.3焊工在施焊前应认真熟悉图纸和焊接工艺。
2.4核查待焊焊缝坡口的装配质量和组对要求，对不符合装配质量和组对要求的焊缝应拒焊，并向有关部门反映。
2.5进行焊缝质量的自检，做好自检记录、焊缝标记或焊缝跟踪记录等工作。
3、焊接设备3.1应根据焊接施工时需用的焊接电流和实际负载持续率，选用焊机。
3.2每台焊接设备都应有接地装置，并可靠接地。
3.3焊接设备应处于正常工作状态，安全可靠，仪表应检定合格。
4、焊接材料4.1焊接材料（焊条、焊丝等）应为进货验收合格品。
对材质有怀疑时，应进行复验，合格后才能使用。
4.2焊前应根据焊条使用说明的规定对焊条进行烘干处理。
4.3烘干后的焊条应放入100～150℃的保温箱（筒）内，随用随取。
低氢型焊条一般在常温下超过四小时应重新烘干。
重新烘干次数不应超过三次。
5、焊前准备5.1坡口加工5.1.1材料为碳素钢和碳锰钢（标准抗拉强度≤540MPa）的坡口可采用冷加工或热加工方法制备。
5.1.2碳锰钢（标准抗拉强度＞540MPa）、铬钼低合金钢和高合金钢宜采用冷加工法。
若采用热加工方法，对影响焊接质量的表面淬硬层，应用冷加工方法去除。
5.2焊接坡口应符合图样规定。
5.3焊接坡口应保持平整，不得有裂纹、分层、夹渣等缺陷。
5.4焊前应将坡口表面及两侧的水、氧化物、油污、锈、熔渣等杂质清除干净。
5.5焊接环境焊接环境只有在满足下列情况时才允许施焊。
a）风速：气体保护焊时≤2m/s，其它焊接方法≤10m/s；b）相对湿度≤90%。
c）焊件温度高于-10℃。
5.6预热5.6.1对碳钢和低合金钢，当焊件温度低于0℃时，应在始焊处100mm宽度范围内预热至15℃以上。
焊接工艺规范
焊接工艺规范1.引言本文档旨在规范焊接工艺，确保焊接过程的质量和安全性。
本文档适用于所有涉及焊接的工作和项目。
2.术语定义焊接：将两个或多个金属材料通过加热和熔化，然后冷却固化，使其相互连接的工艺。
焊工：进行焊接操作的技术人员。
3.安全要求3.1.焊接区域应保持干净整洁，无杂物阻碍操作或引发火灾。
3.2.操作人员应佩戴符合相关安全要求的防护装备，包括焊接面罩、防护服和手套等。
3.3.必须确保焊接区域有足够的通风，以防止有害气体积聚。
3.4.任何设备或工具在使用前应进行检查，确保其运行良好且符合安全要求。
4.焊接过程规范4.1.焊接前准备工作仔细检查焊接材料和接头的质量，确保其符合相关标准。
选择适当的焊接方法和设备。
清洁焊接材料和接头，去除油脂、灰尘和其他污染物。
4.2.焊接操作要求按照焊接工艺参数进行预热和热处理，以确保焊接质量。
控制焊接电流、电压和焊接速度，以保证焊缝的质量。
坚持良好的焊接技术，如均匀施加焊接电流、合适的焊接角度和适当的电弧长度等。
4.3.焊接后处理进行焊缝的清理和喷涂防护涂料。
检查焊接质量并记录相关数据。
对焊接材料和设备进行维护，确保其长期可靠性。
5.质量控制5.1.对焊接过程进行监控和测试，以确保焊缝的强度、密度和质量。
5.2.使用合适的非破坏性测试方法检查焊缝，如超声波探伤和磁粉检测等。
5.3.定期进行焊工的培训和技术评估，以提高他们的焊接技能和质量意识。
5.4.建立焊接质量记录和档案，便于事后追溯和检查。
6.风险管理6.1.识别并评估焊接过程中的潜在风险，采取相应的控制措施，确保工作安全。
6.2.为焊接人员提供必要的安全培训和防护设备，降低职业风险。
6.3.建立应急预案，处理焊接过程中可能发生的事故或紧急情况。
7.法律和法规遵从7.1.遵守所有适用的法律法规，包括但不限于劳动法、环境保护法和安全生产法等。
7.2.确保焊接工艺符合国家标准和行业标准。
7.3.未经许可或授权，不得使用任何受版权保护的焊接工艺规范。
焊接工艺规范标准
焊接工艺规范标准焊缝质量标准4.1 保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。
4.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。
4.1.4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。
Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。
4.2 基本项目4.2.1 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。
4.2.2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤0.4t；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。
4.2.3 咬边：Ⅰ级焊缝不允许。
Ⅱ级焊缝：咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。
Ⅲ级焊缝：咬边深度≤0.lt，且≤lmm。
注：t 为连接处较薄的板厚。
4.3 允许偏差项目，见表5-1。
5成品保护5.1 焊后不准撞砸接头，不准往刚焊完的钢材上浇水。
低温下应采取缓冷措施。
5.2 不准随意在焊缝外母材上引弧。
5.3 各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。
隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。
5.4 低温焊接不准立即清渣，应等焊缝降温后进行。
6 应注意的质量问题6.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。
6.2 焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中不允许搬动、敲击焊件。
6.3 表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。
焊接工艺规范
焊接工艺规范编制：审核：批准：2023年11月18日XX有限公司1、范围本规范规定了二氧化碳保护焊工艺的技术要求。
本规范适用于地矿事业部滚筒车间的结构件焊接。
2、规范引用文件GB 9448-1999 焊接与切割安全3、焊工3.1焊工必须有焊接职业资格证书。
3.2焊工在施工前应认真熟悉图纸和焊接工艺。
3.3核查图纸要求的焊接质量和工艺，对不符合装配质量和焊接工艺的焊缝应向有关部门反映。
3.4焊后进行焊缝质量自检，做好自检记录。
3.5做好焊缝标记，焊缝和焊工一一对应，确保焊缝跟踪记录的准确性。
4、焊接设备4.1根据焊接施工时需要的焊接电流和实际负载持续率，选择焊机。
4.2每台焊接设备都应有接地装置，并可靠接地。
4.3焊接设备应处于正常工作状态，安全可靠。
5、焊接材料5.1焊接材料应为进货验收合格品。
5.2 Q345B材料使用50kg级(如501T-1)焊丝焊接，其他材料的焊接使用技术部门指定的焊丝。
6、焊接前准备6.1焊接坡口应符合图纸规定。
6.2焊接坡口应保持平整，不得有裂纹、夹渣、分层等缺陷。
6.3焊前应将焊口表面及周围的水、氧化物、油迹、污物等清理干净。
6.4焊接时风速≤2m/s；相对湿度≤90%；焊接温度≥15℃。
6.5当焊接材料都是Q345B时，室温低于15℃时，应把焊口处100mm范围区域预热到100-150℃。
6.6当Q345B与42CrMo（35CrMo）材质焊接时，须将焊口外100mm范围预热到80-150℃之间；当27SiMn与42CrMo、27SiMn与Q345B材质焊接时时，须将焊口处100mm范围内预热到250-320℃之间，用测温枪检验后进行施焊；滚筒及其部件焊接期间，应用液化气炉进行不间断加热，确保焊接温度，避免焊后开裂；6.7如果焊口为气刨割口时，气刨后应打磨出母材的金属光泽，且焊口平滑。
7、焊接7.1焊接时必须按照图纸技术要求、尺寸等进行。
7.2施焊前应按照焊接工艺卡的规定调整好焊接参数，不应在施焊产品上调节焊接参数。
焊接工艺标准
焊接工艺标准1一般规定1.焊工必须经考试合格并取得合格证书，分配焊工必须在其考试合格项目及其认可范围内施焊。
2. 施焊完成后，焊工必须在规定的位置大下钢印。
3. 设计要求的全熔透的一、二级焊缝应采用超声波进行内部缺陷的检验。
4. 引弧应在旱道处，不得擦伤母材。
5. T形接头、十字接头、交接接头等要求熔透的对接和角对接组合焊缝，其焊角尺寸不应小于t/4；设计有疲劳验算要求的吊车梁或类似构件的腹板与上翼缘板的焊脚尺寸为t/2，且不应大于10mm。
焊脚尺寸的允许偏差为0～4mm。
6. 焊接时起落弧点距焊缝端部宜大于10mm，弧坑应填满。
7. 焊缝观感应达到：外形均匀，成形好，焊道与焊道，焊道与基本金属间过渡交平滑，焊渣和飞溅物清除干净。
焊缝表面不得有纹裂、焊瘤等缺陷。
一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。
且一级焊缝不得有咬边、未焊满、根部收缩分等缺陷。
焊缝金属与母材间应过渡平缓。
2材料的规定1. 钢材应符合下列要求:1）清除待焊处表面的水、氧化皮、锈、油漆2）焊接坡口边缘上钢材的夹层缺陷长度超过25mm时，应采用无损探伤检测其深度，如深度不大于6mm，应用机械方法清除；如深度大于6mm，应用机械方法清除后填满。
2. 焊接材料应符合下列要求：1）焊条、焊丝、焊剂和熔嘴应存放在干燥、通风良好的地2）焊条、熔嘴、焊剂和药芯焊丝在使用前必须按产品说明书或按下面规定使用：酸性和碱性焊条烘焙条件注：焊条在使用过程中反复烘焙次数不得超过3次焊剂的烘焙3）低氢焊条烘干温度为350～380摄氏度保存时间为1.5～2小时，烘干后应缓冷放置与110～120摄氏度的保温箱中存放，待使用；使用时应置于保温筒中，烘干后的低氢型焊条在常温下放置时间超过3小时应重新烘干；焊条重复烘干次数不宜超过两次，受潮的焊条不应使用。
4）实芯焊丝及熔嘴导管应无油污、锈蚀、镀铜层应完好无损。
5）栓钉成品的质量要求，应无有害的邹皮、毛刺、裂纹、扭弯、锈蚀等；保护瓷环的尺寸公差，应能保证与同规格焊钉的互换性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊接工艺标准规范
内容来源网络，由深圳机械展收集整理！
流程
1、焊接工艺评定
2、提出焊接工艺评定的项目
3、草拟焊接工艺方案
4、焊接工艺评定试验
5、编制焊接工艺评定报告
6、编制焊接工艺规程（工艺卡工艺过程卡作业指导书）
工艺评定的标准国内标准
1 NB/T47014-2011 《承压设备用焊接工艺评定》
2 GB50236－98 《现场设备，工业管道焊接工程施工及压力管道工艺评定》
3《蒸汽锅炉安全技术监察规程（1996）》注：起重行业工艺评定借用此标准
4 SY∕T0452－2002《石油输气管道焊接工艺评定方法》（注：供石油，化工工艺评定）
5 JGJ81－2002 《建筑钢结构焊接技术规程》（注：公路桥梁工艺评定可参照执行）
6 SY∕T4103－2006《钢质管道焊接及验收》
7.JB4708-2000《钢制压力容器焊接工艺评定》.
欧洲标准
EN 288 或ISO 15607 - ISO 15614系列标准
ISO15614-1钢的电弧焊和气焊∕镍和镍合金的电弧焊ISO15614-2铝和铝合金的电弧焊
ISO15614-3铸铁电弧
ISO15614-4铸铝的修补焊
ISO15614-5钛和钛合金的电弧焊∕锆和锆合金的电弧焊ISO15614-6铜和铜合金的电弧焊
ISO15614-7堆焊
ISO15614-8管接头和管板接头的焊接
美国标准
1.AWS
D1.1∕D1.1M:2005 钢结构焊接规程
D1.2∕D1.2M:2003 铝结构焊接规程
D1.3-98 薄板钢结构焊接规程
D1.5∕D1.5M:2002 桥梁焊接
D1.6:1999 不锈钢焊接
D14.3∕D14.3M:2005 起重机械焊接规程
评论，观念，各有不同做好自己那份就好
更多相关内容，就在深圳机械展！。
