高速铁路净跨113.2米下承式简支系杆拱桥支架法施工技术

高速铁路净跨113.2米下承式简支系杆拱桥支架法施工技术徐国苗中铁上海工程局集团有限公司 上海 200436摘 要:钢管拱桥采用先梁后拱施工方案。
系梁支架采用型钢组合支架体系,自下而上分别为桩基础、钢管立柱、砂箱、分配横梁、分配纵梁、10*10mm方木、组合钢模板及模板支撑。
系梁浇筑完毕后在梁上搭设钢管拱肋临时支架,钢柱采用φ325*10(拱脚位置)及φ350*12(拱肋位置)钢管。
钢管拱肋采用工厂内分段制作,利用公路大件运输车运输,现场吊装的方法。
关键词:高速铁路;简支系杆拱;支架法;施工技术中图分类号:TU74 文献标识码:A1、工程简介某简支系杆拱上跨国道,与国道斜交,夹角34°42′,于国道上净高为6.29m,净跨113.2米,桥宽18.4米,为预应力混凝土系杆拱桥。
拱肋计算跨度为113米,矢跨比为f/L=1:5,拱肋在横桥向内倾8度,呈提篮样式,拱肋断面采用哑铃型钢管混凝土等截面,面内截面高度为3m。
吊杆采用平行布置,吊杆间距均为5m,吊杆纵向铅锤布置,横向内倾8度。
系梁采用单箱三室预应力混凝土箱型截面,跨中及梁端梁高均为3.05m,顶板厚0.35m,底板厚0.35m,边腹板厚1.5m,中腹板厚0.4m,中横隔板厚0.4-0.6m,端横隔板厚3.4m,底板宽15.4m。
2、支架法施工概述钢管拱桥采用先梁后拱施工方案,系梁支架采用型钢组合支架体系,自下而上分别为桩基础、钢管立柱、砂箱、分配横梁、分配纵梁、10*10mm方木、组合钢模板及模板支撑。
系梁浇筑完毕后在梁上搭设钢管拱肋临时支架,钢柱采用φ325*10(拱脚位置)及φ350*12(拱肋位置)钢管,钢柱上下均为20mm钢板,各种支撑均为槽钢10a,柱顶为20mm厚半圆钢托板。
钢管拱肋采用工厂内分段制作,利用公路大件运输车运输,现场吊装的方法,钢管拱肋共分七段(含拱脚),现场利用250~350t汽车吊安装。
3、系梁支架搭设3.1支架基础及钢立柱安装在国道路面上设4跨净宽3.5m、净高大于4.5m的组合门式支架,作为跨越国道系梁的支撑系统。
下承式系杆拱桥施工技术

该桥的立面图见图 1。
35m
100m
35m
钢管拱肋
内横梁
6.3m
砼拱肋
下承式系杆拱桥先梁后拱法施工技术
摘 要:钢管混凝土拱桥自20世纪90年代以来得到了迅速发展和广泛应用。由于起步较晚, 其施工技术还有待完善。结合工程实践,对下承式钢管混凝土系杆拱桥施工技术进行了阐述, 为施工提供了一些实际经验。
关键词:下承式钢管混凝土拱桥;上部结构;施工技术
钢管混凝土是在钢管内灌注混凝土形成的一种组合结构。钢管与混凝土独特的组合方式 使得钢管混凝土结构具有很高的抗压强度与抗变形能力。下承式钢管混凝土拱桥外部为静定 结构,为无推力或少推力体系,适合于软土地基等不良地质条件,且下承式钢管混凝土拱桥 具有形式优美、自重较轻等优点,在公路、铁路及市政桥梁工程中得到广泛应用。 1. 工程概况
放出压注孔、排气孔、吊杆、风撑以及段间接头位置。大样图经过检查后下料加工,之后进 行管节加工和焊接。对焊缝按二级质量等级进行控制,所有焊缝在焊接24 h后必须进行外观 检查、超声波探伤及抽取长度10%进行射线探伤检验,在厂内将每片拱肋的7个拱肋节段进 行预拼,制作检验合格后方可进行防腐、涂装,之后分段运送到现场进行拼装。
② 拱肋及风撑安装 在拱肋节段拼接点下部系梁上搭设安装支架,采用碗扣式支架搭设。精确放出支架平面 位置,支架高度按拱肋钢管的下缘坐标准确放出。在支架顶上放出拱肋中心线,同时在系梁 顶面放出拱肋中心线,以便检查拱肋安装质量。拱肋用起吊能力为50t的汽车吊安装就位, 吊装拱肋时采用两点吊,吊点位置设在每节段的第1根腹杆处。为确保钢管吊装后,其拱轴 线在同一竖直平面内,吊点位置位于顶面位置正中。架设时在拱肋下方系梁上用经纬仪控制 拱轴线,防止偏差。拱肋就位后,先点焊固定。待全部拱肋就位后,再次检查并调整拱轴线 高程、平面位置,合格后,全部焊接固定。此外,在拱肋吊装前将风撑焊接线标注出来。 风撑安装时搭设工作平台,工作平台采用碗扣支架搭设,将风撑就位后,调整使其与拱 肋上标注的焊接线对准,然后焊接固定。 ③ 浇筑拱肋混凝土 拱肋混凝土采用泵送顶升压注方法,由两拱脚向拱顶一次对称均衡地压注完成。施工中 严格控制水灰比及坍落度,水灰比控制在0.4~0.45之间,坍落度控制在l6~18cm。同时在混 凝土中掺加具有缓凝、减水、微膨胀功能的减水剂,既可满足混凝土的坍落度要求,又可减 少混凝土收缩量。 压注工艺流程为:清洗管内污物→润湿内壁→安放压注头和闸阀→压注管内混凝土→从 拱顶排浆孔振捣混凝土→关闭压注口处闸阀稳定→拆除闸阀完成压注。 灌注混凝土时在拱顶放置排气孔,钢管混凝土的质量检测方法以超声波检测为主,人工 敲击为辅。对不密实部分用钻孔压浆法 补强,然后将钻孔补焊封固。 ⑵ 施工要点 ① 为保证拱肋加工质量,拱肋制作应放在有相应制作资质的大型钢结构加工厂制作。 ② 微膨胀混凝土在配合比设计时掺加适量的微膨胀剂,利用膨胀变形来补偿混凝土的 收缩变形,减少混凝土收缩量,保证钢管内混凝土的密实。在实际施工时,不能仅仅按照厂 家说明书根据经验掺加,而必须对膨胀剂的掺量进行试验,根据试验效果确定膨胀剂的掺量。 ③ 钢管拱混凝土的顶升对混凝土级配具有较高的要求,拱肋混凝土灌注过程中要保证 连续放料,不得间断。 ④ 混凝土浇筑完成后,及时关闭压注口的截止阀,防止混凝土倒流而产生质量问题。 3.4 吊杆、风撑施工 吊杆索体待拱肋安装后由下往上安装,注意调整其中心位置。当拱肋混凝土强度达设计

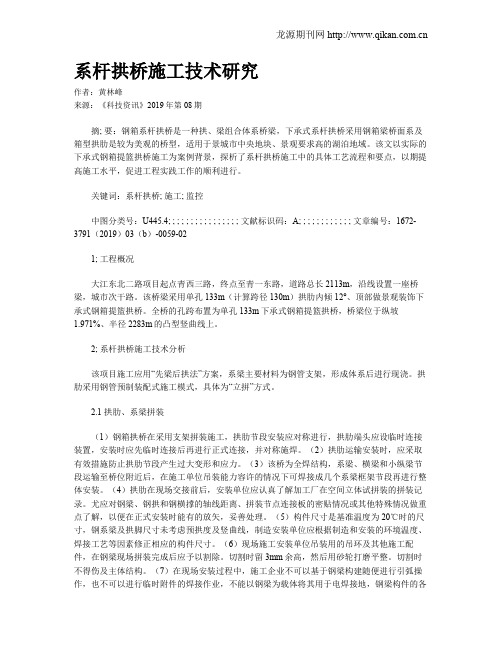

系杆拱桥施工技术研究
