打点计时器练习题
武汉市高中物理人教版必修1第一章第4节实验：用打点计时器测速度同步练习
武汉市高中物理人教版必修1第一章第4节实验：用打点计时器测速度同步练习姓名:________ 班级:________ 成绩:________一、选择题 (共15题；共36分)1. （2分） (2017高一上·临川期末) 打点计时器振针打点的周期，决定于（）A . 交流电压的高低B . 交流电的频率C . 永久磁铁的磁性强弱D . 振针与复写纸的距离2. （2分） (2017高一上·福州期末) 小张以同一个打点计时器固定频率下，測量小车拉动纸带甲、乙、丙、丁的运动速度，每次车子都是自右向左运动，四段纸带的长度都相同．則下列叙述哪些是正确？（）A . 纸带甲打点均匀，表示车子的运动是匀速的，加速度是零B . 纸带乙显示的平均速度与纸带甲相同C . 纸带丙表示的小车的运动是先快后慢D . 纸带丁表示的小车的运动是先慢后快3. （3分） (2018高一上·益阳期末) 物体运动的v-t图像如图所示，下列说法正确的是（）A . 0~10s与30~40s的运动方向相同B . 0~10s与30~40s的加速度方向相同C . 30~40s与40~50s的加速度方向相同D . 0~50s内的位移为70m4. （2分）在你练习使用打点计时器时，小车拖动纸带并在上面打下了一系列的小点．根据你所打出点的纸带，在判断纸带表示的运动是匀速直线运动还是变速直线运动时（）A . 应通过测量纸带表示的运动的全程来判断B . 必须通过计算任意两点间的平均速度来判断C . 必须通过计算全程的平均速度来判断D . 可以通过测量每相邻两点间的距离，看其是否都相等来判断5. （2分） (2017高三上·邹平期末) 从同一地点同时开始沿同一直线运动的两个物体I、II的速度﹣时间图象如图所示，在0～t2时间内，下列说法中正确的是（）A . t2时刻两物体相遇B . 在相遇之前，t1时刻两物体相距最远C . I、II两个物体的平均速度大小都是D . I物体所受的合外力不断增大，II物体所受的合外力不断减小6. （3分）下列关于打点计时器的说法中，正确的是（）A . 打点计时器可以连续工作很长时间，前后两次打点之间，只要时间间隔很短，完全可以在前一次打完点后不关闭电源B . 在正常工作的情况下，打点计时器每打两次点的时间间隔相等C . 纸带通过电火花计时器时，不会受到摩擦阻力的作用D . 电火花计时器是一种比电磁打点计时器先进的计时器，因此，使用电火花计时器进行实验，结果一定比使用电磁打点计时器更精确7. （3分）如图所示，用弹簧秤测物体重力时，正确的操作是（）A . 用手握紧弹簧秤侧部使其保持竖直放置B . 绳子悬挂住物体的不同部位对测量结果没有影响C . 要保证物体处于静止状态，在匀速行驶的火车上不能做这个实验D . 读数时视线要与指针位置保持在同一水平线上8. （2分）关于打点计时器的使用说法正确的是（）A . 电磁打点计时器使用的是10V以下的直流电源B . 在测量物体速度时，先让物体运动，后接通打点计时器的电源C . 使用的电源频率越高，打点的时间间隔就越小D . 纸带上打的点越密，说明物体运动的越快9. （3分） (2019高一上·全州期中) 下列关于电火花计时器和电磁打点计时器的说法中，正确的是（）A . 电磁打点计时器使用直流电源B . 电火花计时器使用交流电源C . 都应先接通电源，再使纸带运动D . 都应先使纸带运动，再接通电源10. （3分） (2017高一上·丽江期中) (多选)在做“探究小车速度随时间变化的规律”实验时，根据打点计时器打出的纸带，我们可以不利用公式计算就能直接得到的物理量是（）A . 时间间隔B . 瞬时速度C . 加速度D . 某段时间内的位移11. （2分） (2018高一上·磐安月考) 短跑运动员在100m比赛中，以8m/s的速度迅速从起点冲出，到50m 处的速度是9m/s，10s末到达终点的速度是10.2m/s，则运动员在全程中的平均速度是（）A . 9m/sB . 10.2m/sC . 10m/sD . 9.1m/s12. （2分） (2018高一上·大连期末) 在你练习使用打点计时器时,小车拖动纸带并在上面打下一系列的小点,根据你所打出的纸带,判断小车是做匀速直线运动还是变速直线运动的方法是（）A . 应通过测量纸带表示的运动的全程的位移来判断B . 必须通过计算任意两点间的平均速度来判断C . 必须通过计算全程的平均速度来判断D . 可以通过测量每相邻两点间的距离,看其是否相等来判断13. （2分） (2016高一上·大同期中) 关于打点计时器说法正确的是（）A . 对于50Hz的交流电，它们工作时的打点周期均为0.02sB . 使用时应先让纸带运动，再接通电源C . 利用计时器打下的纸带可以直接读出任意两点间的平均速度D . 电磁打点计时器使用时把计时器的插头直接与家庭电路插座相连即可14. （2分）关于打点计时器的使用说法正确的是（）A . 在测量物体速度时，先让物体运动，后接通打点计时器的电源B . 电磁打点计时器可以记录物体的位移和运动的时间C . 使用的电源频率越高，打点的时间间隔就越大D . 纸带上打的点越密，说明物体运动的越快15. （3分）在练习使用打点计时器的实验中，下列操作正确的是（）A . 打点前，小车应靠近打点计时器，要先接通电源，待计时器打点稳定后再释放小车B . 要舍去纸带上的密集点，然后选取计数点C . 打点频率为50 Hz，每隔4个点取一个计数点，则相邻两个计数点间的时间间隔为0.02 sD . 打点之后应立即关闭电源二、多项选择题 (共4题；共13分)16. （3分）下列关于电火花计时器和电磁打点计时器的说法中，正确的是（）A . 电磁打点计时器和电火花计时器都是使用交流电源B . 两种打点计时器的打点频率与交流电源的频率一样C . 电火花计时器在纸带上打点是靠振针和复写纸D . 电磁打点计时器打点的是靠振针和复写纸17. （3分）对于同一电磁打点计时器，下列说法中正确的是（）A . 当交流电的频率增大时，打点时间间隔变小B . 当交流电的频率增大时，打点时间间隔变大C . 当纸带运动速度增大时，打点时间间隔增大D . 当纸带运动速度增大时，打点间隔增大18. （3分） (2018高一上·兰考月考) 我国交流电的频率为50 ,因此,打点计时器每隔0. 02 打一个点。
实验用打点计时器测速度典型例题解析
实验用打点计时器测速度典型例题解析The following text is amended on 12 November 2020.实验：用打点计时器测速度（一）典型例题【例1】电磁打点计时器是一种使用交流电源的计时仪器，根据打点计时器打出的纸带，我们可以从纸带上直接得到的物理量是（）A．时间间隔 B．位移 C．加速度 D．平均速度解析：从打下的纸带上数一下点的个数就知道时间，因为两个点的时间间隔为.故A选项正确。
用刻度尺量一下任意两个点间的距离，就知道了物体的位移。
故B选项正确。
从纸带上不能直接得到加速度、平均速度，只可以间接计算。
故C、D选项错误。
答案：AB【例2】电磁打点计时器是一种使用交流电源的计时仪器，当电源频率为50 Hz时，振针每隔 s在纸带上打一个点，现在用此打点计时器测定物体的速度，当电源的频率低于50 Hz时，数据计算仍然是按照每隔 s打一个点来处理的．则测出的速度数值与物体的实际速度相比，是偏大还是偏小为什么解析：当电源频率低于50 Hz时，实验中实际时间间隔大于 s，数值计算时如按照实际时间间隔，得到实际速度，若实验时仍用 s作为时间间隔来计算，实验数值比物体的实际速度偏大．点评：有关实验误差的分析对学生来说是一个难点，突破方法是根据实验原理分析，同学们应该仔细体会，理解．【例3】用同一底片对着小球运动的路径每隔 s拍一次照，得到的照片如图1－4－4所示．求小球的平均速度．图1－4－4解析：根据题意，小球从1 cm到6 cm位置，位移s＝5 cm，所用时间t＝s，平均速度v＝s／t＝ m／s．点评：本题初看是一新情景的题，经分析可看出本题的做法与利用打点计时器打出的纸带进行数据处理的方法一致．题目不难，学生能很快求出平均速度．所以培养学生的迁移能力是非常重要的．【例4】如图1－4－5所示，是一条利用打点计时器打出的纸带，0、1、2、3、4、5、6是七个计数点，每相邻两个计数点之间还有四个点未画出，各计数点到0的距离如图所示．求出各计数点的瞬时速度并画出速度一时间图线．解析:(1)1点是0、2间的中间时刻，求出0、2间的平均速度即可认为是1点的瞬时速度，同理2、3、4、5点的瞬时速度也可求出．0和6两个点的瞬时速度不便求出．然后画出速度一时间图线．注意相邻计数点间的时间间隔T ＝．即:v1=s,v2=s,v3=s,v4=s,v5=s。
人教版必修一物理第一章第四节实验：用打点计时器测速度习题
一、单选题人教版必修一物理第一章第四节实验：用打点计时器测速度习题1. 图是做匀变速直线运动的物体从打点计时器打出的纸带纸带上面每打一点的时间间隔是，且每两个记数点间还有四个计时点已知，，，，，则第三个记数点的速度等于A ．B ．C ．D ．2. 如图是利用打点计时器记录物体做匀加速直线运动所得到的纸带，纸带上依次打下了0、1、2、3、4、5六个点，相邻两点间的距离如图所示，时间间隔均为T ，则两计数点1、4之间物体的平均速度大小是B ．D ．D ．振针与复写纸之间的距离C ．永久磁铁的磁性强弱B ．交流电源的频率A ．直流电压的高低打点计时器打点的周期取决于（）3.C ．A ．二、多选题三、实验题4. 电磁打点计时器是一种使用交流电源的计时仪器，根据打点计时器打出的纸带，不经计算，通过测量可以从纸带上直接得到的物理量是（ ）A ．时间间隔B ．位移C ．平均速度D ．瞬时速度5. 下列实验过程中正确使用打点计时器的步骤顺序是（ ）①启动电源，用手水平地拉动纸带，纸带上就打出一行小点②关掉电源③取下纸带，从能够看清的某个点开始，往后数若干个点，如果数出n 个点，这些点划分出的间隔数是（n -1），由此计算出纸带从第1个点到第n 个点的运动时间④把纸带装好⑤了解打点计时器的结构，然后把它固定在桌子上⑥用刻度尺测量出从第1个点到第n 个点的距离．A ．⑤④①②③⑥B ．⑤④①③⑥②C ．⑤④①⑥③②D ．⑤④①②⑥③6. 如图为同一个打点计时器打出的四条纸带,则( )A ．甲纸带加速度最大B ．乙纸带加速度最大C ．丁纸带平均速度最小D ．丙纸带平均速度最大7. 如图所示，可用一支笔和一块表做成一台简单的“打点计时器”，为了提高计时的准确性，应掌握的操作要领是_______A．使纸带做匀速运动B．使纸带做匀加速运动C．使打点时间间隔相等D．使打点时间间隔为0.02s8. 下图为接在周期为T=0.02s低压交流电源上的打点计时器，在纸带做匀加速直线运动时打出的一条纸带，图中所示的是每打5个点所取的记数点，但第3个记数点没有画出．由图数据可求得：（1）该物体的加速度为 m/s2.（2）第3个记数点与第2个记数点的距离约为 cm.（3）打第3个点时该物体的速度约为 m/s．9. 实验课上同学们利用打点计时器等器材，研究小车做匀变速直线运动的规律．其中一个小组的同学从所打的几条纸带中选取了一条点迹清晰的纸带，如图所示．图中O、A、B、C、D是按打点先后顺序依次选取的计数点，在纸带上选定的相邻两个记数点之间还有四个打出点没有画出．（1）打点计时器使用的交流电频率为50Hz，则相邻两个计数点间的时间间隔为___s；10. 电火花打点计时器使用的是______电源填“直流”或“交流”，若电源的频率是50Hz ，则每隔______秒打一个点，打出的相邻两点间的时间间隔是______填“相同的”或“不同的”11. 某次用电火花计时器做实验获得的纸带如图所示，则B 点在刻度尺上的读数为________cm ，B 运动到E 的时间为________s ，BD 间的平均速度为_________m/s ．12. 如图是某次实验中得到的一条纸带，其中0到6是七个计数点，相邻计数点间还有4个点未画出，打点计时器的工作频率是50Hz ，各点间距如图，则打计数点2时小车的速度为______；小车的加速度为______计算结果均保留3位有效数字13. 电磁打点计时器和电火花打点计时器都是使用______填“直流”或“交流”电源的计时仪器，使用打点计时器时要先______填“接通电源”或“让纸带开始运动”再______填“接通电源”或“让纸带开始运动”若已知电源频率为50Hz ，则打点计时器在纸带上打相邻两点的时间间隔为______保留两位有效数字）（2）由图中的数据可知，打点计时器打下C 点时小车运动的速度大小是________m/s ，小车运动的加速度大小是________m/s 2．（计算结果均14. 某同学使用打点计时器测量当地的重力加速度。
题速递分项解析汇编(必修1)：(第02期)专题11 实验：练习使用打点计时器 研究匀变速直线运动(原卷版)
一、选择题1.【河南省南阳市第一中学2019学年高一上学期第一次月考】在“探究小车速度随时间变化的规律”的实验中，打点计时器使用的交流电的频率为50Hz，记录小车运动的纸带如图所示，在纸带上选取0，1，2，3，4，5的6个计数点，相邻两计数点之间还有四个点未画出．纸带旁并排放着带有最小分度为毫米的刻度尺，零点跟“0”计数点对齐，由图可以读出三个计数点1、3、5跟0点的距离填入下列表格中．并计算小车通过计数点“2”的瞬时速度为v2= m/s，小车的加速度是a= m/s2，2.【辽宁省庄河市高级中学2019学年高一10月月考物理试题】在“探究小车速度随时间变化的规律”实验中，从下列所给器材中选出本实验所必须的器材有；为能按实验要求达到实验目的，还缺少的器材有（写出一种即可）。
①电磁打点计时器；②天平；③低压直流电源；④细绳；⑤纸带；⑥小车；⑦钩码；⑧秒表；⑨一端有带滑轮的长木板；3.【辽宁省庄河市高级中学2019学年高一10月月考物理试题】某同学在做“测定匀变速直线运动的加速度”实验时打出的纸带如图所示，每两点之间还有四点没有画出来，图中上面的数字为相邻两点间的距离，打点计时器的电源频率为50Hz（答案保留三为有效数字）。
v=。
①打4号计数点时纸带的速度4-点间的加速度大小为a=。
②064.【广东省佛山市第一中学2019学年高一上学期第一次段考】在“探究匀变速直线运动的规律”的实验中：（1）除打点计时器（含纸带、复写纸）、小车、一端附有滑轮的长木板、细绳、钩码、导线及开关外，在下面的仪器和器材中，必须使用的有（）A．电压合适的50Hz交流电源B．电压可调的直流电源C．刻度尺D．秒表E．天平（2）实验过程中，下列做法正确的是（）A．先接通电源，再使纸带运动B．先使纸带运动，再接通电源C．将接好纸带的小车停在靠近滑轮处D．将接好纸带的小车停在靠近打点计时器处（3）通过打点计时器得到的一条纸带上的点迹不均匀，下列判断正确的是（）A．点迹密集的地方说明振针打点速度较大B．点迹密集的地方说明物体运动的速度较大C．点迹不均匀说明物体做变速运动D．点迹不均匀说明相邻两点之间的时间间隔不同（4）图示为一次实验得到的一条纸带，纸带上每相邻的两计数点间都有四个点未画出，按时间顺序取A、B、C、D、E五个计数点，测出各点到A点的距离如图所示。

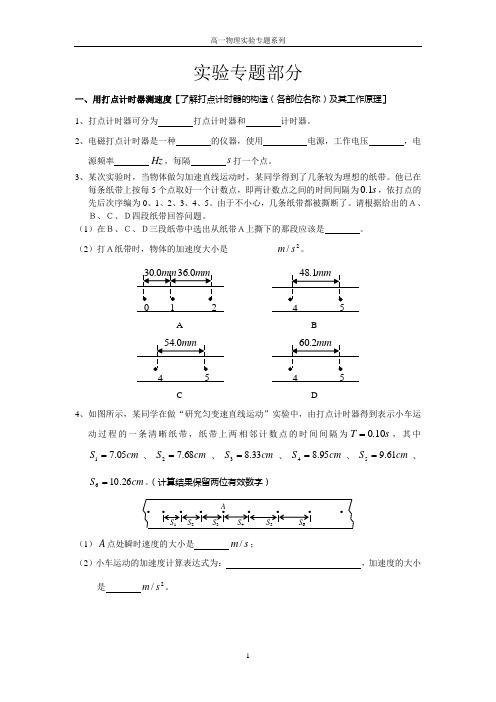

高一物理实验专题系列练习题
实验专题部分一、用打点计时器测速度［了解打点计时器的构造（各部位名称）及其工作原理］1、打点计时器可分为 打点计时器和 计时器。
2、电磁打点计时器是一种 的仪器，使用 电源，工作电压 ，电源频率 Hz ，每隔 s 打一个点。
3、某次实验时，当物体做匀加速直线运动时，某同学得到了几条较为理想的纸带。
他已在每条纸带上按每5个点取好一个计数点，即两计数点之间的时间间隔为s 1.0，依打点的先后次序编为0、1、2、3、4、5。
由于不小心，几条纸带都被撕断了。
请根据给出的Ａ、Ｂ、Ｃ、Ｄ四段纸带回答问题。
（1）在Ｂ、Ｃ、Ｄ三段纸带中选出从纸带Ａ上撕下的那段应该是 。
（2）打Ａ纸带时，物体的加速度大小是___________2/s m 。
4、如图所示，某同学在做“研究匀变速直线运动”实验中，由打点计时器得到表示小车运动过程的一条清晰纸带，纸带上两相邻计数点的时间间隔为s T 10.0=，其中cm S 05.71=、cm S 68.72=、cm S 33.83=、cm S 95.84=、cm S 61.95=、cm S 26.106=。
（计算结果保留两位有效数字）（1）A 点处瞬时速度的大小是 s m /；（2）小车运动的加速度计算表达式为：，加速度的大小是 2/s m 。
A 10245C 45B 45D二、探究弹力与弹簧伸长的关系［了解胡克定律及其表达式］1、某同学用如图所示装置做探究弹力和弹簧伸长关系的实验。
他先测出不挂砝码时弹簧下端指针所指的标尺刻度，然后在弹簧下端挂上砝码，并逐个增加砝码，测出指针所指的标尺刻度，所得数据列表如下：（重力加速度2/8.9s m g =）（1）根据所测数据，作出弹簧指针所指的标尺刻度值与砝码质量的关系曲线。
（2）根据所测得的数据和关系曲线可以判断，在 范围内弹力大小与弹簧伸长关系满足胡克定律。
这种规格弹簧的劲度系数为 m N /。
三、验证力的平行四边形定则［下图是探究合力方法的实验装置］1520253035404550552-g 2101、在“验证力的平行四边形定则”的实验中。
人教版高一物理必修一 复习专题四：打点计时器(无答案)
四、打点计时器【知识点】笔记区打点计时器注意事项：1、打点计时器使用的电源是交流电源，电磁打点计时器电压是__________；电火花打点计时器电压是___________。
2、打点计时器在纸带上应打出轻重合适的小圆点，如遇到打出的是小横线、重复点或点迹不清晰，应调整振针距复写纸片的高度，使之大一点。
3、使用打点计时器，应先__________，待打点计时器稳定后再__________。
4、使用电火花计时器时，应注意把两条白纸带正确穿好，墨粉纸盘夹在两纸带之间；使用打点计时器时，应让纸带通过__________，压在__________下面。
5、处理纸带数据时，密集点的位移差值测量起来误差______，应舍去。
（填“大”或“小”）6、打点计时器的频率一般是50Hz，周期为__________，一般以五个点为一个计数点，相邻两个计数点之间的时间为__________。
【例题】：1．关于打点计时器，下列说法正确的是（）A. 电磁打点计时器和电火花打点计时器的外接的直流电频率都是50HzB. 打点计时器记录了物体运动的时间以及物体在不同时刻的位置C. 电磁打点计时器和电火花打点计时器的构造不同、原理相同D. 电磁打点计时器和电火花计时器打点的时间间隔都是0.02 s2．在使用打点计时器时（）A. 每打完一列点就要切断电源B. 电磁和电火花打点计时器都应用低压交流电源，交流电源的频率为50HzC. 要先释放纸带，然后通电，纸带通过后立即切断电源D. 适当侧向移动限位孔位置，在一条纸带上可以打出两列点，提高纸带的利用率3．某同学利用打点计时器所记录的纸带来研究做匀变速直线运动小车的运动情况，实验中获得一条纸带，如图所示，其中两相邻计数点间有四个点未画出。
已=_____m/s，小车运动知所用电源的频率为50HZ，则打A点时小车运动的速度vA的加速度为_____m/s24．如图是某同学测量匀变速直线运动的加速度时，从若干纸带中选中的一条纸带的一部分，相邻计数点间还有4个计时点未画出，图上注明了他对各计数点间距离的测量结果。
(部编版)2020学年高中物理第一章专题1.4实验：用打点计时器测速度课时同步试题新人教版必修
第4节实验：用打点计时器测速度1．（多选）对电磁打点计时器和电火花计时器的有关说法中，正确的是A．电磁打点计时器和电火花计时器都使用交流电B．两种打点计时器的打点频率与交流电源的频率一样C．电火花计时器在纸带上打点是靠振针和复写纸D．电磁打点计时器在纸带上打点是靠放电针和墨粉纸盘【答案】AB【解析】电磁打点计时器使用的是4~6 V的低压交流电，电火花打点计时器使用的是220 V的交流电，A正确；两者的打点周期都与交流电频率相等，B正确；电火花计时器在纸带上打点时火花放电针和墨粉盘，电磁打点计时器打点的是靠振针和复写纸，CD错误。
2．（多选）下列关于打点计时器的说法中正确的是A．电磁打点计时器是利用振针上下振动，通过复写纸在纸带上留下一行小点B．电火花打点计时器是利用火花放电的原理来工作的C．我国中学实验室中的打点计时器直接接到实验台上的插座上使用，这种打点计时器是电磁打点计时器D．从减小实验误差的角度考虑，选电火花打点计时器较电磁打点计时器好【答案】ABD3．（2018·云南省玉溪市易门一中）在“探究小车速度随时间变化的规律”实验中，未启动打点计时器，小车应放置在A．靠近打点计时器位置B．长木板上的滑轮附近C．打点计时器与滑轮的中点处D．任意位置【答案】A【解析】打点计时器应固定在长木板上，在固定滑轮的另一端，为了在纸带打更多的点，开始实验时小车应放在靠近打点计时器一端，故A正确，BCD错误。
【点睛】本题考查了实验的具体操作细节，要加强实验的实际操作，不能单凭背实验来解答实验问题。
4．（多选）关于测量，下列说法正确的是A．测量长度要有估计数字，估计数字的位数越多，误差就越小B．在记录测量结果时，只写数值，不写单位是毫无意义的C．记录测量的结果，所用单位不同时，不会影响测量结果的准确程度D．为了减小误差，进行任何一个测量，都要采取多次测量求平均值的方法【答案】BCD5．（2018·浙江省宁波市北仑中学）关于如图所示的打点计时器，下列说法正确的是A．该仪器是电火花打点计时器B．该仪器使用直流电源C．该仪器的工作电压是220 VD．该仪器在电源频率为50 Hz时的打点时间间隔是0.02 s【答案】D【解析】该仪器是电磁打点计时器，选项A错误；该仪器使用低压交流电源，选项B错误；该仪器的工作电压是4~6 V，选项C错误；该仪器在电源频率为50 Hz时的打点时间间隔是0.02 s，选项D正确；故选D。
人教版高一必修1第一章 第4节 实验：用打点计时器测速度 课时练习
人教版高一必修1第一章 第4节 实验：用打点计时器测速度 课时练习一、实验题1.打点计时器是高中物理实验中常用的实验器材，请完成下列有关问题．（1）如图所示是两种打点计时器的图片，其中图乙是________（选填“电磁打点”或“电火花”）计时器．（2）关于上述两种打点计时器，下列说法正确的是__________．A．甲图中的打点计时器使用直流电源，乙图中的打点计时器使用交流电源B．它们都使用10 V以下的交流电源C．当电源频率为50 Hz时，它们都是每隔0.02 s打一个点D．乙图中的打点计时器工作时，纸带运动受到的阻力较小，所以实验误差也较小2. 如图所示是一打点计时器打出的纸带，已知打点计时器所用电源的频率为50 Hz，0、1、2、3、4、5、6是七个计数点，每相邻两个计数点之间还有四个计时点未画出，测得各计数点到0点的距离如图所示，求出各计数点的瞬时速度并画出v-t图像．3. 像打点计时器一样，光电计时器也是一种研究物体运动情况的常用计时仪器，其结构如图甲所示，a 、b 分别是光电门的激光发射和接收装置，当有物体从a 、b 间通过时，光电计时器就可以显示物体的挡光时间．现利用图乙所示装置测量，乙图中MN 是水平桌面，PQ 是长1 m 左右的木板，Q 是木板与桌面的接触点，1和2是固定在木板上适当位置的两个光电门，与之连接的两个光电计时器没有画出．让滑块从木板的顶端滑下，光电门1、2各自连接的计时器显示的挡光时间分别为5.0×10－2 s 和2.0×10－2 s ．用游标卡尺测量小滑块的宽度d.读出滑块的宽度d ＝5.015 cm.则滑块通过光电门1的速度v 1＝________m/s ，滑块通过光电门2的速度v 2＝________m/s.4. 如图所示的四条纸带是某同学练习使用打点计时器得到的纸带（纸带的左端先通过打点计时器）．从点迹的分布情况可以判断：纸带________是匀速通过打点计时器的，纸带________是越走越快的，纸带________是开始越走越快，后来又越走越慢的．若所用电源的频率是50 Hz ，图中D 纸带，从A 点通过计时器到B 点通过计时器，历时________s ，位移为________m ，这段时间内纸带运动的平均速度是________m/s ，BC 段的平均速度是________m/s ，AD 段的平均速度是________m/s （保留两位小数） A BCD5. 图是某同学在做匀变速直线运动实验中获得的一条纸带．①已知打点计时器电源频率为50Hz ，则纸带上打相邻两点的时间间隔为_________．②ABCD 是纸带上四个计数点，每两个相邻计数点间有四个点没有画出．从图中读出A 、B 两点间距s __________；C 点对应的速度是________(计算结果保留三位有效数字)．(1)在如下基本步骤中，正确的排列顺序为________．使用电火花打点计时器分析物体运动情况的实验中：6.A．把电火花打点计时器固定在桌子上B．安放纸带C．松开纸带让物体带着纸带运动D．接通220 V交流电源E．按下脉冲输出开关，进行打点(2)在安放纸带时，要检查墨粉纸盘是否已经正确地套在________上，还要检查________是否夹在纸带之间．7. 用接在50 Hz交流电源上的打点计时器测定小车的运动情况．某次实验中得到的一条纸带如图所示，从比较清晰的点起，每五个点取一个计数点，分别标明0、1、2、3、…，量得0与1两点间的距离，2与3两点间的距离，则小车在0与1两点间的平均速度________m/s，在2与3两点间的平均速度________m/s．据此判定小车做________（选填“加速”或减速”）运动．8. 如图所示是用打点计时器测小车瞬时速度的实验时得到的一条纸带的一部分，从0点开始依照打点的先后依次标为0、1、2、3、4、5、6、…现在量得0、1间的距离x1=5.18 cm，1、2间的距离x2=4.40 cm，2、3间的距离x3=3.62 cm，3、4间的距离x4=2.78 cm，4、5间的距离x5=2.00 cm，5、6间的距离x6=1.22 cm（f=50 Hz）．（1）根据上面的记录，计算打点计时器在打1、2、3、4、5点时的速度并填在下表中．位置12345v/（m·s–1）_______________（2）根据（1）中表格的数据，在图中画出小车的速度–时间图象_________，并说明小车速度变化的特点_________．二、多选题9. 关于打点计时器的原理和使用方法，下列说法正确的是（）A．电火花计时器在纸带上打点是靠电火花和墨粉B．如果纸带上相邻两个计数点之间有四个计时点，则相邻两个计数点间的时间间隔是0.08 s（设电源频率为50 Hz）C．如果打点计时器在纸带上打下的点先密集后稀疏，则说明纸带的速度由小变大D．电磁打点计时器接在220 V电源上，电火花计时器接在6 V电源上10. 甲、乙两物体在同一条直线上运动，它们的速度一时间图线分别如图中a、b 所示，在时刻（）A．它们的运动方向相同B．甲一定在乙的后面C．甲的速度比乙的速度大D．乙的速度比甲的速度大11. 利用打点计时器打下的纸带( )A．能准确测定某点的瞬时速度B．能粗略测定某点的瞬时速度C．能较准确测定某段时间内的平均速度D．可用任意两点间的平均速度准确代表某点的瞬时速度12. 如图所示为甲、乙两质点的v-t图象．对于甲、乙两质点的运动，下列说法中正确的是（）A．甲向所选定的正方向运动，乙与甲的运动方向相反B．甲和乙的速度并不相同C．在相同的时间内，质点甲、乙的位移相同三、单选题D ．不管甲、乙是否从同一地点开始运动，它们之间的距离一定越来越大13. 如图甲所示是一种速度传感器的工作原理图，在这个系统中B 为一个能发射超声波的固定小盒子，工作时小盒子B 向匀速直线运动的被测物体发出短暂的超声波脉冲，脉冲被运动的物体反射后又被小盒子B 接收，从小盒子B 发射超声波开始计时，经D t 时间再次发射超声波脉冲，图乙是连续两次发射的超声波的位移—时间图像。
广州市高中物理人教版必修1第一章第4节实验：用打点计时器测速度同步练习
广州市高中物理人教版必修1第一章第4节实验：用打点计时器测速度同步练习姓名:________ 班级:________ 成绩:________一、选择题 (共15题；共36分)1. （2分）在你练习使用打点计时器时，小车拖动纸带并在上面打下了一系列的小点．根据你所打出点的纸带，在判断纸带表示的运动是匀速直线运动还是变速直线运动时（）A . 应通过测量纸带表示的运动的全程来判断B . 必须通过计算任意两点间的平均速度来判断C . 必须通过计算全程的平均速度来判断D . 可以通过测量每相邻两点间的距离，看其是否都相等来判断2. （2分） (2019高一上·惠州期末) 打点计时器是一种常用的实验仪器，它使用的电源及其直接测量的物理量分别是（）A . 直流电、测量位移和速度B . 直流电、测量瞬时速度和加速度C . 交流电、测量速度和加速度D . 交流电、测量时间3. （3分） (2018高一上·益阳期末) 物体运动的v-t图像如图所示，下列说法正确的是（）A . 0~10s与30~40s的运动方向相同B . 0~10s与30~40s的加速度方向相同C . 30~40s与40~50s的加速度方向相同D . 0~50s内的位移为70m4. （2分） (2019高二下·扬州月考) 打点计时器是记录做直线运动的物体位置和时间的仪器，利用打点计时器打出的纸带，可以获得运动物体的相关信息．下列信息不能获得的是（）A . 物体运动的时间B . 物体在不同时刻的位置C . 物体的质量D . 物体速度变化的情况5. （2分） (2017高一上·辽宁期中) 从同一地点、同时、同向开始做直线运动的两个物体I、Ⅱ的速度一时间图象如图所示．在0～t2时间内，下列说法中正确的是（）A . I物体加速度不断增大，Ⅱ物体的加速度不断减小B . 在第一次相遇之前，tl时刻两物体相距最远C . tl时刻两物体相遇D . t2时刻两物体相遇6. （3分） (2017高一上·温州期中) 在“练习使用打点计时器”的实验中，下列操作正确的是（）A . 打点前，小车应靠近打点计时器，要先接通电源，待计时器开始打点再释放小车B . 电火花打点计时器应接6V以下交流电源C . 打点频率为50Hz，每隔四个点取一个计数点，则计数点之间的时间间隔为0.1sD . 选取的纸带点迹要清晰，舍弃点密集的部分，适当选取计数点，进行数据处理7. （3分）关于实验误差，下列说法正确的是（）A . 实验误差是实验中产生的错误，是由于测量不仔细或测量工具不精密产生的B . 实验误差是不可避免的，但可以通过改进仪器和谨慎操作来减小误差C . 采用多次测量取平均值，可以减少系统误差D . 采用图象法处理实验数据可以减少偶然误差8. （2分）关于电磁打点计时器和电火花计时器使用的电源，下列说法正确的是（）A . 4V～6V，交流；4V～6V，交流B . 220V，交流；220V，交流C . 220V，交流；4V～6V，交流D . 4V～6V，交流；220V，交流9. （3分）打点计时器是中学研究物体运动时常用的实验器材，常见的有电磁打点计时器和电火花计时器两种．关于电磁打点计时器和电火花计时器的比较，下列说法正确的是（）A . 电磁打点计时器使用交流电源，电火花计时器使用直流电源B . 它们都是使用10V以下的交流电源C . 当电源频率为50Hz时，它们都是每隔0.02s打一个点D . 电火花计时器工作时，纸带运动受到的阻力较小，所以实验误差也较小10. （3分）打出的点迹不够清晰的原因可能是？（）A . 电源电压偏低B . 永磁体磁性不足C . 振针位置过高D . 复写纸陈旧11. （2分）(2018·杭州模拟) 一位女士由于驾车超速而被警察拦住．警察走过来对她说：“太太，您刚才的车速是90千米每时”这位女士反驳说：“不可能的！我才开了7分钟，还不到一个小时，怎么可能走了90千米呢？”从以上对话可知，下列说法正确的是（）A . 7分钟指时刻B . 90千米指位移C . 90千米每小时指平均速度D . 90千米每小时指瞬时速度12. （2分） (2017高二下·宁波期中) 如图所示，可用一支笔和一块表做成一台简单的“打点计时器”，为了提高计时的准确性，应掌握的操作要领是（）A . 使纸带做匀速运动B . 使纸带做匀加速运动C . 使打点时间间隔相等D . 使打点时间间隔为0.02s13. （2分） (2019高一上·青冈月考) 用电磁打点计时器打点时，接通电源与让纸带随物体运动，这两个操作的先后次序应当是（）A . 先释放纸带，后接通电源B . 先接通电源，后释放纸带C . 释放纸带的同时接通电源D . 先释放纸带或先接通电源都可以14. （2分）关于电磁打点计时器的使用，正确的是（）A . 先让物体运动，再接通电源B . 应把纸带放在复写纸上面C . 使用的是低压交流电源D . 纸带上相邻两个点的时间间隔为0.1s15. （3分）关于打点计时器的使用，下列说法中正确的是（）A . 电磁打点计时器使用的是4V～6V的直流电源B . 电火花打点计时器使用的是220V交流电源C . 使用的电源频率越高，打点的时间间隔就越小D . 纸带上打的点越密，说明物体运动的越快二、多项选择题 (共4题；共13分)16. （3分）打点计时器是一种使用交流电源的计时仪器，根据打点计时器打出的纸带，不通过计算可以直接得到的物理量是（）A . 相邻两点间的时间间隔B . 位移C . 瞬时速度D . 平均速度17. （3分）对电磁打点计时器和电火花打点计时器的有关说法中正确的是（）A . 电磁打点计时器和电火花打点计时器都用交流电B . 两种打点计时器的打点频率与交流电的频率一样C . 电磁打点计时器在交流电频率为50Hz时，两个打点间隔时间为0.1sD . 电火花计时器在纸带上打点是靠振针和复写纸18. （5分）图示仪器的名称为：________，结构图中1为________：实验时，打点计时器应接低压________（选填“直流”或“交流”）电源，每隔________ s打一次点，合理的操作应该是________A．接通电源的同时用手牵动纸带B．可以随意操作，没有先后顺序之分C．先接通电源，待打点稳定后再用手牵动纸带D．先用手牵动纸带，后接通电源．19. （2分） (2018高一上·建瓯月考) 如图所示，给出了某次实验所打的纸带，从0点开始，每5个点取一个计数点，其中0、1、2、3、4、5、6都为计数点。
匀变速直线运动重点难点易错点经典专题训练——打点计时器实验题目
人教版必修一匀变速直线运动——打点计时器实验1.在“探究小车速度随时间变化的规律”的实验中，得到如图所示的纸带，若小车作匀加速直线运动，打点计时器打点的时间间隔为，测，，。
那么：之间的平均速度，点的瞬时速度，小车运动的加速度。
2.（1）甲同学利用打点计时器测量小车做匀变速直线运动的加速度。
①电火花打点计时器是一种使用的计时仪器，本实验还需要的测量工具有。
（填入正确选项前的字母）A．天平B．秒表C．毫米刻度尺D．交流电源E．直流电源②使用打点计时器时，接通电源与让纸带随小车开始运动这两个操作过程的操作顺序，应该是（）。
A．先接通电源，后释放纸带B．先释放纸带，后接通电源C．释放纸带的同时接通电源D．哪个先，哪个后都可以③某同学利用如图所示的装置研究匀变速直线运动时，记录了下列实验步骤。
合理的操作顺序是（填写步骤前面的字母）。
A．把一条细绳拴在小车上，使细绳绕过滑轮，下边挂上合适的钩码。
把纸带穿过打点计时器，并把纸带的一端固定在小车的后面。
B．把附有滑轮的长木板平放在实验桌上，并使滑轮伸出桌面。
把打点计时器固定在长木板上没有滑轮的一端，连接好电路。
C．把小车停在靠近打点计时器处，接通电源后，放开小车，让小车拖着纸带运动，打点计时器就在纸带上打下一行小点，随后立即关闭电源。
D．换上新纸带，重复操作三次。
④该同学在研究匀变速直线运动的实验中，用打点计时器打出一条纸带和为纸带上六个计数点，间的距离为。
（2）乙同学在“测定匀变速直线运动的加速度”的实验中，用打点计时器记录了被小车拖动的纸带的运动情况，在纸带上确定出共7个计数点．其相邻点间的距离如图所示，每两个相邻的计数点之间的时间间隔为。
①试根据纸带上各个计数点间的距离,算出打下点时小车的瞬时速度,并将点速度值填入下表。
（保留2位有效数字）②将各个时刻的瞬时速度标在图所示的坐标纸上，并画出小车的瞬时速度随时间变化的关系图线。
③根据第（2）问中画出的图线，求出小车运动的加速度为。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验 用打点计时器测速度练习题 一、选择题 1．关于打点计时器在纸带上打出的点痕，下列说法中正确的是（ ） A．点痕记录了物体运动的时间 B．点痕记录了物体在不同时刻的位置和某段时间内的位移 C．点在纸带上的分布情况反映了物体的运动情况 D．根据纸带上的点痕可以知道任一时刻运动物体的瞬时速度 2．在使用打点计时器前应检查（ ） A、所用电源是否符合要求 B、纸带是否平整 C、打点周期的等时性是否良好 D、复写纸安装是否正确 3．由打点计时器打出的纸带可以直接得到（可直接测量得到，而不需经过计算）的物理量是（ ） A、时间间隔 B、位移 C、加速度 D、平均速度 4．在使用打点计时器时（） A、 每打完一列点子就要切断电源 B、不要移动圆形复写纸片的位置 C、纸带一定要从两限位孔穿过，并且压在复写纸的下面 D、侧向移动限位孔位置，在一条纸带上可以打出两列点，提高纸带的利用率 5．在使用打点计时器时（ ） A、应先接通电源，再使纸带运动 B、应先使用纸带运动，再接通电源 C、在使纸带运动的同时接通电源 D、先使纸带运动或先接通电源都可以 6．下面是四位同学在测定匀速运动的小车的速度时分别打出的四条纸带 ，纸带上的点迹比较理想的是（ ）
7．运动小车拉动的纸带通过打点计时器后，在纸带上留下的点子中有5 个连续清晰的点，测出5 个点间的距离为20cm，则（ ） A、小车运动的平均速度为2.00m/s B、小车运动的平均速度为2.50m/s C、小车运动的平均速度为200m/s D、小车运动的平均速度为250m/s 8．某同学用手水平地拉动纸带通过打点计时器后，纸带上打下了一列点，他要根据这列点计算纸带运动的平均速度及纸带是否做匀速直线运动，则下列操作正确的是（ ） A、他首先查清共有多少个点 B、他首先从第一个能看清的点数起，查清共有多少个点 C、他分别测出每两个相邻清晰点间的距离，然后相加，把相加的结果作为所有能够看清点间的总长度，用来计算平均速度。 D、他分别测出每两个相邻清晰点间的距离，用来计算各段的平均速度，判断是否是匀速运动。 二、填空题 9．根据图所示的打点计时器构造图， 指出各主要部件的名称：①___ _， ②__ __，③___ _， ④ ___ _，⑤__ __， ⑥__ __，⑦__ __， ⑧___ _，⑨__ _。
10．电磁打点计时器的电源应是________电源，通常的工作电压为________伏，实验室使用我国民用电时，每隔________秒打一次点，如果每打5个取一个计数点，即相邻两个计数点间的时间间隔为________秒。
11．电磁打点计时器是一种使用交流电源的＿ ＿仪器，当电源的频率为50Hz时，振针每隔＿ ＿s打一次点，现在用打点计时器测定物体的加速度，当电源频率低于50Hz时，如果仍按频率为50Hz的时间间隔打一次点计算，则测出的加速度数值＿＿＿＿（选填“大于”，“小于”，或“等于”频率为50Hz时测出的加速度的值。
12．打点计时器是一种使用 流电源的 仪器，它的工作电压为 V，当电源频率为50Hz时，它第隔 s打一次点，当电源的频率为60Hz时，它第隔 s打一次点。
13．下图是某同学用打点计时器（电源频率为50Hz）研究某物体运动规律时得到的一段纸带，从A点通过计时器到B点通过计时器历时 s，位移为 m，这段时间内纸带运动的平均速度为 m/s，BC段的平均速度为 m/s，而AD段的平均速度是 m/s。 [参考答案] 1－4答案 1、ABC2、A、B、C、D应注意（1）还应检查振针的高度是否适当，固定振动片的螺丝是否松动，如果有上述现象会出现漏点、双点、等时性不良情况。（2）如果经检查发现打点计时器有问题，不要自己调整，应请实验老师调整，（3）一个性能良好的打点计时器的振动片的固有频率和所使用交流电频率相等，这样使振动片共振，振幅较大，打点清晰，等时性好，而振动片的固有频率与振动片的长度及材料的弹性系数有关，可以通过调节振动片的长度来调整它的固有频率，改变振动片的长度，观察振动片的振幅，把振动片长度固定在振幅最大位置。3、A、B4、A、C、D，每打完一列点就要切断电源，是为了防止线圈过热而损坏，圆形复写纸是套在定位轴上的，定位轴可以移动，每打完一列点后移动一下定位轴，以充分利用复写纸的各个部位，可保证打点清晰，限位孔也可以侧向移动，但在移动时要保证两限位孔纵向对齐，移动后要把螺钉拧紧。5、A6、B7、 B此题的解答有两点需要注意：一是在5 个连续点间只有4 个间隔，因此在这5 个点间运动的总时间为0.02×4s=0.08s；二是要注意长度的单位是cm，在计算平均速度时应把cm换成m。8、B、D在大多数测量中不需要全部的点子，因此在很多情况下把最先打出的一些不很清晰、分布不够合理的点子舍去，而利用那些清晰的、分布合理的点子，在此题的实验中也应如此处理，因此A选项错误，B选项正确，在测量距离时，按C选项所叙的方法测量误差较大，原因是每次测量都会带来绝对误差，在相加时会造面误差积累，正确的方法是用较长的尺一次测出所需的总长，D答案的叙述是正确的，因为计算各段的平均速度时需要的是各段的长度，必须分段测量。 10、低压交流，4~6,0.02秒，0.1 11、计时、0.02、大于。 12、交；计时；4～6；0.02；0.017（这里取了两位有效数字）打点计时器打点的时间间隔由所用交流电源的
频率决定，打点计时器1s内打点的次数n和所用电源的频率f相等，因此打点时间间隔T=f1（s）。 13、0.04， 2.8×10-2 ， 0.70， 1.10 ， 0.76。 注：平均速度的值，与在哪段时间或在哪段位移上计算有关，要注意单位换算，有时单位标在纸带图上。
第四节 实验：用打点计时器测速度同步练习 1．电磁打点计时器的打点周期取决于 （ B ） A. 交流电压的高低 B. 交流电的频率 C. 永久磁铁的磁性强弱 D. 振针与复写纸间的距离 2．对纸带上的点迹说法正确的是？（ ABD ） A、点迹记录了物体运动的时间。 B、点迹在纸带上的分布情况反映了物体的运动情况。 C、点迹在纸带上的分布情况，反映了物体的体积和大小。 D、点迹记录了物体在不同时刻的位置和某段时间内的位移 3．打出的点迹不够清晰的原因可能是？（ABCDE ） A：电源电压偏低 B：永磁体磁性不足 C：振针位置过高 D：复写纸陈旧 E：振动片不在永磁体的中央 4、关于误差，下列说法正确的是（ D ） A．仔细测量可以避免误差 B．误差是实验中产生的错误 C．采用精密仪器，改进实验方法，可以消除误差 D．实验中产生的误差是不可避免的，但可以设法尽量减小误差 5．关于接通电源和释放纸带（物体）的次序，下列说法正确的是（ A ） A．先接通电源，后释放纸带 B．先释放纸带，后接通电源 C．释放纸带同时接通电源 D．先接通电源或先释放纸带都可以 6、根据打点计时器打出的纸带，我们可以不利用公式计算就能直接得到的物理量是（ AB ） A．时间间隔 B．位移 C．平均速度 D．瞬时速度 7、当纸带与运动物体连接时，打点计时器在纸带上打出点痕，下列说法正确的是（ ABD ） A．点痕记录了物体运动的时间 B．点痕记录了物体在不同时刻的位置或某段时间内的位移 C．点在纸带上的分布情况，反映了物体的形状 D．点在纸带上的分布情况反映了物体的运动情况 8、利用打点计时器打出的纸带（ BCD ） A．能准确地求出某点的瞬时速度 B．只能粗略地求出某点的瞬时速度 C．能准确地求出某段时间内的平均速度 D．可以任意地利用某段时间内的平均速度代表某点的瞬时速度 9、当纸带与运动物体连接时，打点计时器在纸带上打出点痕，下列关于纸带上的点痕说法中正确的是（AB ） A．点痕记录了物体运动的时间 B．点痕记录了物体在不同时刻的位置和某段时间内的位移 C．点痕越密集，说明物体运动越快 D．相邻点痕间的间距越大，说明物体运动的快慢 10、手拖动纸带经过打点计时器后，在纸带上留下的点中有6个连续清晰的点，测出这6个点的第1点到第6个点的距离为18cm，则 （ C ） A．手运动的平均速度为0．03m/s B．手运动的平均速度为1．5m/s C．手运动的平均速度为1．8m/s D．手运动的平均速度为180m/s 11．打出的是短线而不是点是什么原因？（ A ） A．振针距离复写纸的太近 B．振针距离复写纸的太短 C．电源频率太大 D．电源频率太小 12、用毫米刻度尺测量物体的长度，下列哪些读数符合有效数字要求（BC ） A．1.502 m B．1.6214 m C．12.40 cm D．4.30 mm 13．使用电磁打点计时器时，纸带应穿过 ，复写纸片应套在 上，并要放在纸带的 面，打点时应 接通电源， 释放纸带。 （限位孔，定位轴，上，先，后） 14．根据右图所示的打点计时器的构造图，指出各主要部件的名称。 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 。
（接线柱，线圈，永磁体，振片，振针，限位孔，定位轴，复写纸，纸带） 15．电磁打点计时器是一种使用交流电的计时仪器，当电源的频率为50Hz时，振针每隔 秒打一个点，现在使用打点计时器测定物体的速度，当电源频率低于50Hz时，仍然按50Hz时的频率计算，则测出的速度数值将比物体的真实值 。 （0．02， 偏大）
