旋喷桩加固对控制盾构下穿铁路变形数值分析
盾构隧道下穿高铁施工变形控制
盾构隧道下穿高铁施工变形控制发表时间：2019-07-17T15:20:04.323Z 来源：《基层建设》2019年第13期作者：卢雨田[导读] 摘要：本文介绍了杭州至海宁城际铁路某区间盾构隧道下穿高铁桥梁工程的施工情况。
中铁第四勘察设计院集团有限公司湖北武汉 430000摘要：本文介绍了杭州至海宁城际铁路某区间盾构隧道下穿高铁桥梁工程的施工情况。
由有限元建模分析和现场施工可得到结论：施工按照沉降控制和位移控制的要求，通过建立盾构试验段，设置隔离防护桩，掘进过程中结合现场监测数据，合理选择土压力、推进速度、同步注浆、二次补偿注浆等掘进参数，这一系列技术措施可有效保证地表沉降、桥墩位移处于可控范围，达到了预期的施工效果，为后续工程和类似工程提供参考。
关键词：盾构隧道;有限元分析;隔离桩;穿越施工;现场监测 Abstract:This paper introduces the construction of shield tunnel under the high-speed railway bridge project of hangzhou-haining intercity railway. Conclusions can be drawn from finite element modeling analysis and on-site construction, according to the requirements of settlement control and displacement control, a series of technical measures such as the shield test section is established, and the isolation guard pile is set. Combined with the in-situ monitoring data during the excavation process, the soil pressure, propulsion speed, synchronous grouting and secondary compensation grouting are reasonably selected，which ensure the surface settlement, the displacement of the pier is in a controllable range, and the expected construction effect is achieved.Key words:shield tunnel; finite element analysis; isolation piles; crossing construction; in-situ monitoring 0引言近年来随着城市轨道交通开发受到越来越广泛的关注[1-2]，盾构近距离穿越高铁桩基的问题就显得更为突出。
盾构区间下穿铁路影响分析及加固方案设计
盾构区间下穿铁路影响分析及加固方案设计随着城市建设的不断发展，地下管道网络、交通铁路等垂直于地面的公共设施逐渐增多，而地下施工中爆破、挖掘等操作也不可避免地会对这些设施造成不同程度的影响，特别是在盾构施工中，穿越地下管道和铁路是一项高难度的工程。
本文将围绕盾构区间下穿铁路的影响分析及加固方案设计进行探讨。
1. 火车运行的振动：铁路列车在行驶时产生的振动，会通过铁轨传导到地面，进而对周围环境产生冲击波，这些冲击波将对盾构施工过程中的环境产生不同程度的影响。
2. 土体受力变形：盾构区间下穿铁路时，施工区域会受到局部挤压和变形，导致地下土体的受力分布不均匀，产生不稳定性。
3. 轨道高度变化：由于盾构施工工作面高度较大，当施工至铁路下方时，必然要降低巷道开挖的高度，因此，铁路轨距和轨高会发生较大变化，这对铁路的安全运行会产生影响。
二、加固方案设计1. 施工前加强钢架支撑：在盾构施工之前，可以先在铁路线下钢架实施加强支撑，以增强对地下土体的约束力，降低变形概率，这将减少对铁路的影响。
2. 将盾构区间施工分期进行：可以将盾构施工区间进行分期，以便更好的掌握施工过程中的变形情况，减少对铁路的干扰，同时缩短施工周期也为后续的施工工作提供了更好的条件。
3. 采用足够的环片段落：在安装盾构管道时，应注意使用足够数量的环片段落或避开施工海拔与铁路轨道高度差较大的地段，以降低铁路受到干扰和损害的风险。
4. 增强铁路轨距、轨道、道基的承载力：通过加固铁路的轨距、轨道、道基，增强其承载力，可以降低盾构施工过程中对铁路的影响，提高铁路的抵御能力。
综上所述，盾构区间下穿铁路的影响分析及加固方案设计是一项复杂的工作，需要全面考虑施工的安全和周边环境的影响。
科学合理的加固方案设计将有助于保障施工过程的安全和地下管道和铁路设施的无损受到，也有助于提高工程的合理性和经济性，为城市建设提供坚实的保障。
地铁盾构下穿铁路站场施工变形监控
地铁盾构下穿铁路站场施工变形监控
随着城市轨道交通的大规模建设,盾构法施工在地铁建设中得到越来越广泛的应用,新建地铁盾构下穿既有铁路线路的情况越来越多,难度也越来越大。
地铁盾构隧道穿越铁路路基时,不可避免地对周围土体产生扰动,引起周围地层损失及路基沉降,造成铁路轨道的纵横向不平顺,影响列车的运营安全,存在很大的安全风险。
尤其是高速铁路运营的列车均为动车组,对轨道的纵横向平顺性要求极为严格。
盾构隧道穿越高速铁路工程属于高风险工程,这种因盾构隧道施工对高速铁路运营安全影响必须进行科学分析和评估,以确保运营安全。
在此背景下,本文分析盾构隧道穿越既有铁路站场产生的影响,对盾构施工过程进行合理的数值模拟计算和施工监测方案设计,针对本项工程提出合理的施工监测变形控制标准并对盾构施工全过程进行施工控制,以确保铁路运营安全。
本文以天津地铁6号线北竹林站~天津西站区间地铁盾构下穿铁路站场为背景,通过使用有限差分软件对盾构穿越铁路站场进行数值模拟,提出施工监测变形控制标准,对施工过程进行监测,并对数值模拟与实际工程监测结果进行了对比分析。
本文主要开展了如下研究工作:(1)采用有限差分数值分析软件,建立盾构下穿铁路站场的三维模型,模拟盾构隧道施工过程对铁路路基及其他建(构)筑物造成的影响,分析了不同工况下既有铁路路基及建(构)筑物的沉降变形规律;(2)对地铁盾构下穿铁路站场项目的实际监测数据进行整理和分析,得出施工过程中试验段地面、铁路路基、接触网杆及通信基站等沉降变形规律和铁路轨道几何形位的变化规律;(3)将数值模拟结果与实际监测数据进行对比分析,验证模型的准确
性,从而确定盾构施工监测控制标准和对施工参数进行优化,提出控制铁路沉降变形的有效措施,保障列车的运行安全与施工的顺利进行。

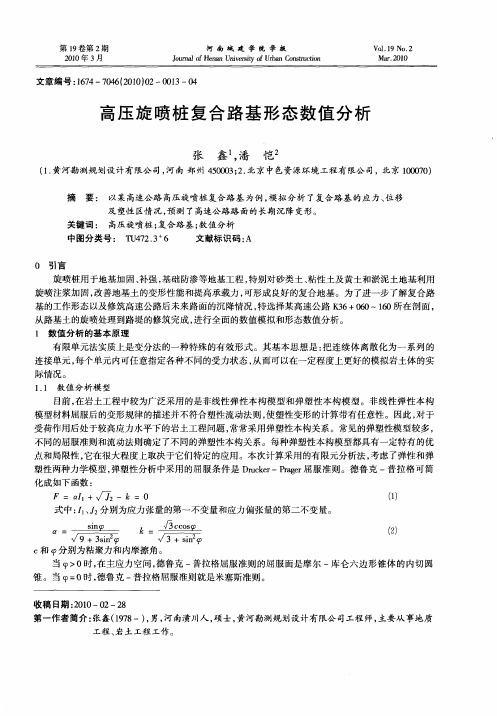

高压旋喷桩复合路基形态数值分析
