硅钢片铁芯叠装

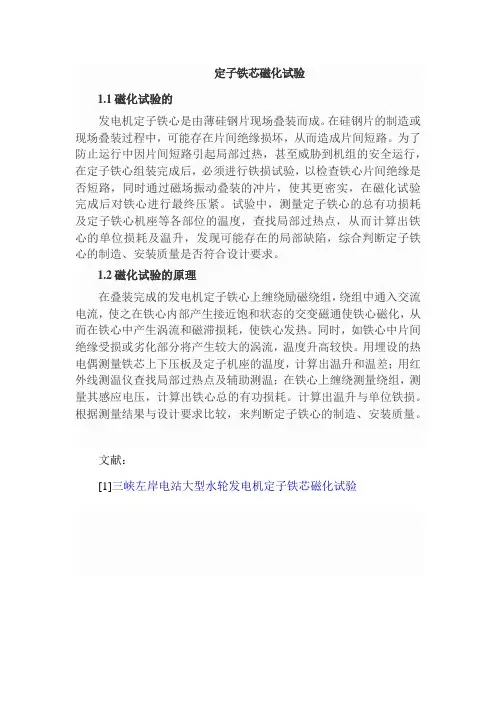

铁芯磁化实验
定子铁芯磁化试验
1.1磁化试验的
发电机定子铁心是由薄硅钢片现场叠装而成。
在硅钢片的制造或现场叠装过程中，可能存在片间绝缘损坏，从而造成片间短路。
为了防止运行中因片间短路引起局部过热，甚至威胁到机组的安全运行，在定子铁心组装完成后，必须进行铁损试验，以检查铁心片间绝缘是否短路，同时通过磁场振动叠装的冲片，使其更密实，在磁化试验完成后对铁心进行最终压紧。
试验中，测量定子铁心的总有功损耗及定子铁心机座等各部位的温度，查找局部过热点，从而计算出铁心的单位损耗及温升，发现可能存在的局部缺陷，综合判断定子铁心的制造、安装质量是否符合设计要求。
1.2磁化试验的原理
在叠装完成的发电机定子铁心上缠绕励磁绕组，绕组中通入交流电流，使之在铁心内部产生接近饱和状态的交变磁通使铁心磁化，从而在铁心中产生涡流和磁滞损耗，使铁心发热。
同时，如铁心中片间绝缘受损或劣化部分将产生较大的涡流，温度升高较快。
用埋设的热电偶测量铁芯上下压板及定子机座的温度，计算出温升和温差；用红外线测温仪查找局部过热点及辅助测温；在铁心上缠绕测量绕组，测量其感应电压，计算出铁心总的有功损耗。
计算出温升与单位铁损。
根据测量结果与设计要求比较，来判断定子铁心的制造、安装质量。
文献：
[1]三峡左岸电站大型水轮发电机定子铁芯磁化试验。
电力知识-变压器的基本结构
变压器的基本结构
变压器主要由：铁芯、绕组、绝缘以及辅助设备组成。
1、铁芯铁芯是变压器的磁路部分，又作为器身骨架。
为了减少磁滞和涡流损失，提高导磁性能，多采用导磁性能较好的 0.35 或 0.5mm 厚的冷扎硅钢片叠装而成，各片间彼此绝缘。
铁芯分为芯式和壳式两种。
电力变压器的铁芯结构型式普遍采用芯式铁芯。
叠装而成的铁芯用特殊的夹件结构夹紧。
为了防止铁芯悬浮放电，铁芯必须一点接地。
2、绕组绕组是变压器的电路部分，常用导电性能较好的铜线或铝线绕制而成。
匝数多的绕组则工作电压高，称为高压绕组；匝数少的绕组则工作电压低，称为低压绕组。
不论是高压还是低压绕组，接在电压侧的称为原绕组或一次绕组，接负载侧的称为副绕组或二次绕组。
一般电力变压器绕组也都是采用同心绕组，将高、低压绕组同心的套装在铁芯上，且低压在里，高压在外。
3、绝缘变压器的内部绝缘分主绝缘和纵向绝缘两大部分。
主绝缘是指绕组对地之间，相间和同一相而不同电压等级的绕组之间的绝缘。
纵向绝缘是指同一电压等级的一个绕组，其不同部分之间，例如层间、匝间、绕组与静电屏蔽之间的绝缘。
4、辅助设备。
指油箱、油枕、呼吸器、压力释放装置、散热器、绝缘套管、分接开关、气体继电器、温度计、净油器等。

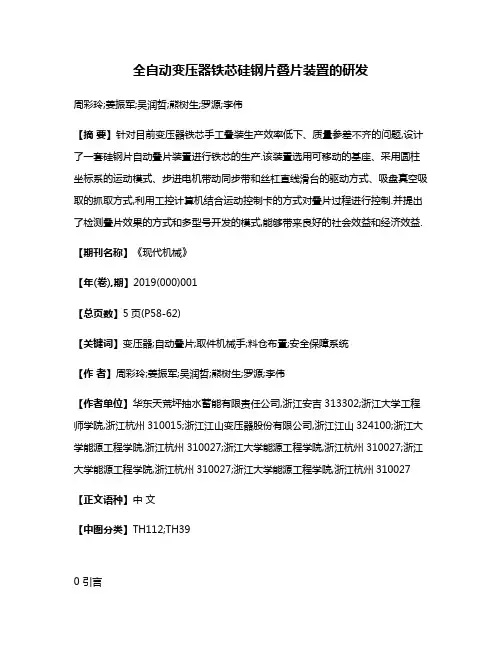

全自动变压器铁芯硅钢片叠片装置的研发
全自动变压器铁芯硅钢片叠片装置的研发周彩玲;姜振军;吴润哲;熊树生;罗源;李伟【摘要】针对目前变压器铁芯手工叠装生产效率低下、质量参差不齐的问题,设计了一套硅钢片自动叠片装置进行铁芯的生产.该装置选用可移动的基座、采用圆柱坐标系的运动模式、步进电机带动同步带和丝杠直线滑台的驱动方式、吸盘真空吸取的抓取方式,利用工控计算机结合运动控制卡的方式对叠片过程进行控制.并提出了检测叠片效果的方式和多型号开发的模式,能够带来良好的社会效益和经济效益.【期刊名称】《现代机械》【年(卷),期】2019(000)001【总页数】5页(P58-62)【关键词】变压器;自动叠片;取件机械手;料仓布置;安全保障系统【作者】周彩玲;姜振军;吴润哲;熊树生;罗源;李伟【作者单位】华东天荒坪抽水蓄能有限责任公司,浙江安吉313302;浙江大学工程师学院,浙江杭州310015;浙江江山变压器股份有限公司,浙江江山324100;浙江大学能源工程学院,浙江杭州310027;浙江大学能源工程学院,浙江杭州310027;浙江大学能源工程学院,浙江杭州310027;浙江大学能源工程学院,浙江杭州310027【正文语种】中文【中图分类】TH112;TH390 引言变压器行业是一个传统的行业[1]，变压器铁芯作为变压器的核心部分，它的质量直接影响到变压器的技术性能、经济指标和运行的安全可靠，因此，它的制造技术改良和质量控制十分重要。
由于变压器铁芯叠装制造工艺的特殊性，现有的铁芯制造几乎都采用手工叠装硅钢片的方式生产。
以一台10kV小型变压器为例，铁芯叠片工序由两人操作，操作工在叠片过程中，均靠经验和肉眼观察来保持叠装精度，生产效率低下，产品质量参差不齐[2]。
人工铁芯叠装的弊端在自动化生产飞速发展的今天逐步显现，成为制约变压器产业发展的障碍[3]。
同时，国内外也没有专门针对变压器铁芯叠装的设备，只有加拿大MTM公司有类似设备，但不是完整的自动叠片机器人。
变压器制造工艺(3篇)
第1篇一、引言变压器是电力系统中不可或缺的设备，其作用是将高压电能转换为低压电能，以满足各类用电设备的需要。
随着我国电力工业的快速发展，变压器制造技术也得到了长足的进步。
本文将从变压器制造工艺的各个方面进行详细介绍，包括材料选择、结构设计、制造过程、质量控制等。
二、材料选择1. 硅钢片：硅钢片是变压器铁芯的主要材料，其性能直接影响变压器的损耗和效率。
优质硅钢片应具备以下特点：低损耗、高导磁率、良好的机械性能和耐腐蚀性。
2. 铝或铜：变压器绕组通常采用铝或铜作为导线材料。
铝具有重量轻、成本低、导电性能好等优点，但机械强度较差；铜具有较高的导电性能和机械强度，但成本较高。
3. 绝缘材料：绝缘材料是保证变压器正常运行的重要部分，包括绝缘纸、绝缘漆、绝缘油等。
绝缘材料应具备良好的绝缘性能、耐热性能、耐油性能和耐老化性能。
4. 其他材料：变压器制造过程中，还需要使用各种辅助材料，如绑带、垫圈、螺栓等，这些材料应具备良好的机械性能和耐腐蚀性。
三、结构设计1. 铁芯：铁芯是变压器的磁路部分，由硅钢片叠压而成。
铁芯结构设计应满足以下要求：高导磁率、低损耗、良好的散热性能。
2. 绕组：绕组是变压器的电路部分，由导线绕制而成。
绕组设计应满足以下要求：足够的导电性能、良好的绝缘性能、合理的几何尺寸。
3. 外壳：外壳是变压器的保护部分，通常采用钢板或铸铁制成。
外壳设计应满足以下要求：足够的强度、良好的密封性能、便于安装和维护。
四、制造过程1. 铁芯制造：首先将硅钢片剪切成所需尺寸，然后进行叠压，叠压过程中应注意硅钢片的清洁和整齐。
叠压完成后，进行去毛刺、校平、涂漆等工序。
2. 绕组制造：根据设计图纸，将导线绕制在绕线机上，绕制过程中应注意线圈的均匀性、绝缘层的厚度和绝缘性能。
3. 组装：将铁芯、绕组、外壳等部件进行组装，组装过程中应注意各部件的尺寸和位置，确保变压器结构的稳定性。
4. 热处理：对变压器进行热处理，以提高其机械性能和耐腐蚀性能。
变压器铁芯生产的工艺流程
变压器铁芯生产的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!变压器铁芯是变压器中的重要组成部分，它主要承担传递磁通的作用。

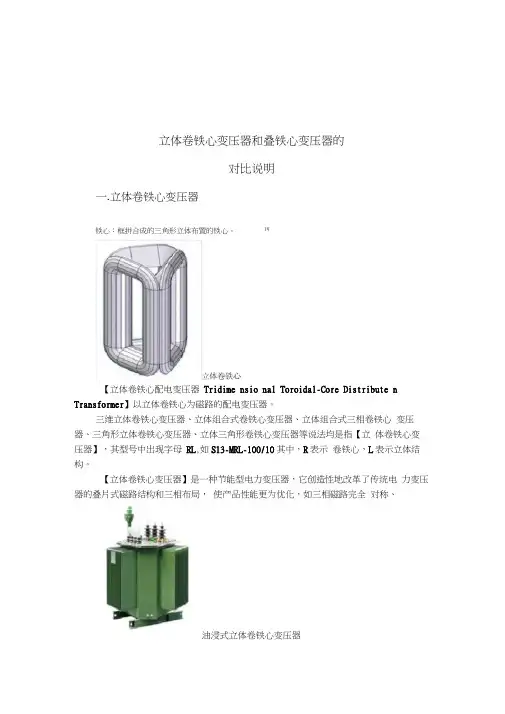

立体卷铁心和叠铁芯的相关资料及说明
立体卷铁心变压器和叠铁心变压器的对比说明一.立体卷铁心变压器【立体卷铁心配电变压器 Tridime nsio nal Toroidal-Core Distribute nTransformer 】以立体卷铁心为磁路的配电变压器。
三维立体卷铁心变压器、立体组合式卷铁心变压器、立体组合式三相卷铁心 变压器、三角形立体卷铁心变压器、立体三角形卷铁心变压器等说法均是指【立 体卷铁心变压器】，其型号中出现字母 RL ,如S13-MRL-100/10其中，R 表示 卷铁心，L 表示立体结构。
【立体卷铁心变压器】是一种节能型电力变压器，它创造性地改革了传统电 力变压器的叠片式磁路结构和三相布局， 使产品性能更为优化，如三相磁路完全 对称、油浸式立体卷铁心变压器[1]铁心：框拼合成的三角形立体布置的铁心。
节电效果显著、噪音大大降低、散热及过载能力更强、结构紧凑体积小等。
二.立体卷铁心的特性1、磁路优化（1 ）三维立体卷铁心层间没有接缝，磁路各处分布均匀，没有明显的高阻区，没有接缝处磁通密度的畸变现象。
（2 ）磁通方向与硅钢片晶体取向完全一致（3 ）三相磁路长度完全相等，三相磁路长度之和最短（4）三相磁路完全对称，三相空载电流完全平衡2、损耗低，节电效果显著（1 ）三维立体卷铁心的磁化方向完全与硅钢片的轧制方向一致，且铁心层间没有搭头接槰，磁路各处的磁通分布均匀，没有明显的高阻区、没有接缝处磁通密度的畸变现象。
在材质相同的前提下，卷绕式铁心与叠片式铁心相比，其铁损工艺系数从1.3-1.5之间下降到1.05左右，仅此一项可使铁心损耗降低10-20%。
（2）由于特殊的三维立体结构，使铁心的铁轭部分用材量比传统叠片铁心减少25%，且减少的角重量占铁心总重约6%。
（3）对硅钢片的剪切处理会使其导磁性能恶化，三维立体卷铁心经高温（800 C）真空充氮退火处理，不仅消除了铁心的机械应力，而且细化了硅钢片的磁畴，提高了硅钢片二次再结晶能力，使硅钢片的性能大大优于其出厂时的性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Prepared 编制 S11(13)作业指导书 No. 编 号 QEI-31 Reviewed 审核 Rev. no. 版本号 B/0 Approved 批准 硅钢片铁芯叠装处理 Rep. no. 替 代 A/1 Date 日期 Page 页 号 1/6 修 改 记 录
文件中修改处所属行前面应加上更改标记（ ∣ ） 日 期 版本号 页 号 修改内容
1 适用范围 本工艺适用于中、小型油浸式配变的硅钢片铁芯叠装工艺，其它类似铁芯的叠装也可参照执行。 2 设备、工模具及量具 2.1 工装设备：叠装台、翻转台、铁芯小车、刷漆台、行车（5T）、配套吊具。
2.2 工器具：呆扳手、套筒扳手、棘轮扳手、中齿平锉、铁锤、压块、ø80木槌、整平铜块、中柱整形槽、尖角
整形槽、阶距整块、夹紧槽钢、夹紧螺杆、M12螺母、木板、剪刀、双扣头柔性吊带（1T2M）、卸扣（1T级M14）、铁托盘、吸尘器、干净布块、漆刷、记号笔。 2.3 量具：水平尺、游标卡尺（500mm）、高度尺（300mm）、钢直尺（150mm、1m）、钢卷尺（3.5m）。
3 材料准备 3.1 配套的高低压上、下夹件、拉螺杆、夹紧螺杆、螺母、垫圈、角钢、垫脚。 3.2 夹件绝缘、夹紧绝缘、垫脚绝缘、垫脚木块等绝缘。 3.3 调配合格的7110聚氨酯绝缘清漆。 4 工艺准备 4.1 仔细看清图纸、作业指导书及所要叠装铁心的各种材料。 4.2 用铁芯小车准备每台铁芯叠装所需的硅钢片片料及夹件、拉螺杆等。 4.3 检查所需的各种材料是否有无缺陷，是否干净等。 4.3.1 检查硅钢片片料是否合格，包括宽度、长度、波浪度、片尖是否卷曲。 4.3.2 检查高低压上下夹件是否符合图纸要求，表面漆是否完整，不合格的不得领用。 4.3.3 检查绝缘件是否合格，与图纸要求尺寸是否一致。 4.3.4 根据铁芯规格的大小选好槽钢，并在叠装台上均匀放置好槽钢。 4.3.5 在叠装台的槽钢上放置检验合格的夹件，须配套使用。 4.3.6在叠装台工作端和两侧铺上木板，准备堆放硅钢片片料。 4.3.7 准备并整理好叠装铁芯所用的工装和工具。 5 工艺过程 5.1 操作流程： 铺台—放夹件绝缘—叠片—放绝缘及夹件—清洁—铁芯翻转—刷漆—送检
No. 编 号 QEI-31 S11(13)作业指导书 Rep. no. 替 代 A/1 Rev.no. 版本号 B/0 硅钢片铁芯叠装处理 Page 页 号 2/6 5.2 操作过程： 5.2.1 铺台 按图1所示，根据相应铁芯的规格及窗口尺寸在叠装台面上放置辅助槽钢。
图（1）铺台 5.2.2 放夹件及夹件绝缘： 5.2.2.1 按图2所示，在两上下侧槽钢垫脚之间放置夹紧槽钢，在夹紧槽钢上面放置适当规格的铁芯柱夹紧槽钢，并用水平尺校整铁芯柱夹紧槽钢水平一致。若不水平，可在铁芯柱夹紧槽钢下垫适当厚度的环氧板垫块。
图（2）夹紧槽钢的放置与校平 5.2.2.2 按图3所示放置低压侧上、下夹件，调整两夹件的间距尺寸符合图纸要求，然后用钢卷尺测量上下夹件的对角线尺寸并进行微调，确保其水平、整齐，且上下夹件的间距和对角线尺寸均一致。
图（3）低压侧夹件放置与校平 5.2.2.3 按图4所示，在低压侧夹件、夹紧垫块上放置相应的夹件绝缘。然后参照5.2.2.2步骤进行再次测量与校核夹件与夹件绝缘的间距与对角线尺寸，确保一致。
图（4）低压侧夹件绝缘的放置 No. 编 号 QEI-31 S11(13)作业指导书 Rep. no. 替代 A/1 Rev.no. 版本号 B/0 硅钢片铁芯叠装处理 Page 页号 3/6 5.2.3 叠片 5.2.3.1 校验片料是否合格，并将合格的片料运至木板上。 5.2.3.2 叠片方式采用 5 级全接缝叠法： 叠片顺序：中柱→上下轭→旁轭；采用一片一叠（中柱主级片可一次一级叠放）。 5.2.3.2.1 按图5所示，根据图纸要求叠放首级中柱片（可适当慢些操作），用150mm钢直尺检查片料四周距离、接缝槽口是否符合要求。 图（5）首级中柱片的放置处理 5.2.3.2.2 严格按照叠片方式及顺序对首级片进行叠装。按图6所示，按工艺要求对上下轭片进行插第一片。 图（6）首级上下轭片的放置处理 5.2.3.2.3 首级上、下轭第一片叠好后，参照图7所示及工艺要求放置两侧相应的旁轭片；依次类推，直至首级片叠完为止。 5.2.3.4 叠好首级片后，需要对其窗口面、外侧面及四角接缝处进行整理和检查，确保尺寸、片缝的整齐、吻合。 图（7）首级旁轭片的放置处理 5.2.3.5 参照步骤5.2.3.1 ~3、5.2.3.4进行叠装下一级片料。且每叠完一级，均需对接缝、窗口端面、外侧端面进行校直、整平处理。（参照图8） 5.2.3.5.1 整理时两人需在对应的两点同时进行，用整平铜块靠在片料端面上，用铁锤轻轻敲打整平铜块。 5.2.3.5.2 检查对角线距离是否相等，芯柱与铁轭应垂直。 图（8）次级片料的叠装处理 No. 编 号 QEI-31 S11(13)作业指导书 Rep. no. 替代 A/1 Rev.no. 版本号 B/0 硅钢片铁芯叠装处理 Page 页号 4/6 5.2.3.6 根据图纸尺寸逐级叠放，每叠一级均要做好整理 和检查工作。（如图9） 5.2.3.7 叠完主级后，除了做以上整理和检查工作外，还必须做好以下工作： 5.2.3.7.1 用水平尺检查上、下铁轭两个端面的垂直度，检查芯柱两个端面的垂直度，检查边轭两个端面的垂直度每个端面至少检查两处。
图（9）主级片料的叠装处理 5.2.3.7.2 检查主级厚度，如果与图纸厚度之差为负值，应在主级上加叠“2”的倍数片的主级硅钢片。 5.2.3.7.3 检查是否有漏叠或错叠，如有发现应及时纠正。 5.2.3.8 继续逐级叠放至全部叠完。（如图10） 5.2.3.9 铁芯全部叠好后，除做以上检查工作外，还必须用游标卡尺检查总叠厚是否符合图纸要求，检查铁芯各级层间有无偏移现象。 5.2.3.10 如发现有级层偏移，应对偏移的级层进行整理。 图（10）铁芯叠装及整压处理 5.2.4 放绝缘及夹件 5.2.4.1 在叠好的铁芯上按图纸要求放置相应的高压侧夹件绝缘、夹紧绝缘和夹紧木块。 5.2.4.2 在夹紧木块上放置夹紧槽钢，使其与铁芯下面夹紧槽钢相对应，然后从下方夹紧槽钢向上安装夹紧螺杆，并用扳手收紧上端的螺母。同时放置相应的高压上下夹件装上，注意配套使用。（如图11） 图（11）夹紧槽钢、夹件及绝缘的放置处理 5.2.4.3 先从下至上安装高低压侧的横拉螺杆，然后再安装高低压侧的竖拉螺杆。用扳手先将下夹件收紧，再次将夹紧槽钢收紧，最后将上夹件收紧，整个过程由下向上逐个夹紧。（如图12） 5.2.4.4 在收紧夹件时，须用水平尺测量高、低压下夹件端面是否水平，再测量高、低压上夹件端面是否水平，如不在同一水平面上，必须及时调整。
图（12）夹件拉螺杆的收紧处理 No. 编 号 QEI-31 S11(13)作业指导书 Rep. no. 替代 A/1 Rev.no. 版本号 B/0 硅钢片铁芯叠装处理 Page 页号 5/6 5.2.4.5 所有夹件都安装紧好后，准备安装垫脚。 5.2.4.5.1 在垫脚装上按图纸要求选取相应的垫脚绝缘和木垫，然后按图13所示将其安装到垫脚上。 5.2.4.5.2 按照图纸要求在下夹件上安装垫脚。然后用卷尺测量垫脚高、低压两侧的距离是否相等，并用水平尺测量两只垫脚是否平行。最后用扳手先将上端的垫脚螺栓收紧，待器身站立后再将收紧另一端的垫脚螺栓。 图（13）垫脚的安装处理 5.2.5 铁芯翻转 5.2.5.1 用行车把铁芯吊到铺有纸板的翻转台上，将吊带及配套吊具固定在铁芯上夹件上。 5.2.5.2用行车缓缓将平躺的铁芯拉起，直至铁芯垫脚离开地面，整个铁芯呈竖立状态并静稳下来为止。(如图14) 5.2.5.3 翻转铁芯时应及时整理托盘上因翻转造成偏移的纸板，防止翻转时碰伤铁芯夹件和垫脚的表面漆层。 图（14）铁芯的翻转处理 5.2.5.4 将铁芯缓慢落至托盘上，收紧低压侧的垫脚螺杆。 5.2.5.5 检查铁芯及夹件等是否受损，若有铁芯片尖角卷边现象，应及时修整。 5.2.6 铁芯柱绑扎 5.2.6.1 若铁芯柱和旁铁轭需要绑扎处理，应根据工艺规定，按图15用布带将铁芯柱分上、中、下均匀绑扎三道。 5.2.6.2 绑扎要求均匀，拉紧，一致。 5.2.6.3 装上接地片，将铁芯清洁干净。 图（15）铁芯柱的绑扎处理 5.2.7 刷漆 5.2.7.1 将铁芯缓慢吊起，移到刷漆区域的台面上。取下吊带及配套吊具。 5.2.7.2 用合格的绝缘清漆在铁芯上进行均匀涂刷（上铁轭不刷）。下铁轭刷漆必须到位，若有漏刷漆的部位，应及时进行补漆。（如图16） 5.2.7.3 按涂漆工艺将没有刷到位的铁芯片补刷到位（不含上铁轭）。 图（16）铁芯的刷漆处理
No. 编 号 QEI-31 S11(13)作业指导书 Rep. no. 替代 A/1 Rev.no. 版本号 B/0 硅钢片铁芯叠装处理 Page 页号 6/6 5.2.8 测量铁芯绝缘性能
