变压器铁心叠装工艺
变压器铁心叠装工艺
天水长城电工电器制造有限公司
铁心叠装工艺
1. 适用范围
1.1 本工艺守则适用于电压等级35KV及以下SC系列树脂浇注干式变压器铁心叠装。
1.2 本工艺仅在图样中生效。
2. 设备及工具
2.1 叠装平台、起重吊车、铁芯夹具、辅助夹具、卷尺、水平尺、铁锤、胶木板、扳手、钢丝钳、漆刷、定位栓等。
3. 准备工作
3.1 看清图纸及质量标准。
3.2 按图纸规定的尺寸进行叠片（包括长、宽、厚）
3.3 根据图纸检查将要进行叠片的规格是否符合图纸尺寸，前一工序交来的零部件、如夹件、夹件绝缘、护板、硅钢片等是否有合格证。
3.4 将各号片分别放在便于工作的地方。
3.5 将叠片架放好，把周围的杂物清理干净。
4. 工艺过程
4.1 现在平台上放置两条槽钢，然后垂直放上有绝缘垫块的夹件，使夹件位置符合图纸要求，两夹件之间放等高的辅助夹件（一般辅助夹件间隔200~300mm），用水平尺和垫块调整夹件与辅助夹件成一个水平面，防止铁心柱下垂，造成铁芯柱歪斜，有拉板的，放上拉板和拉板绝缘，无拉板的放上铁柱封面纸板。 4.2 按图纸的铁芯叠积图，两片一叠，三级接缝叠积，铁心叠片次序严格按照a、b、c次序进行。
4.3 对接缝，两人在同一铁心柱（或铁轭）的两侧，由上往下逐级叠放。
4.4 在叠第一层片的时候，角度应吻合，无离缝，并测量对角线S1、S2，S1、S2对角线应相等。
4.5 根据铁芯大小，可用胶木块一级一靠打，也可15~20mm厚打齐一次，使接缝达到最小，禁止用锤直接敲打硅钢片，叠到30~40mm时，把定位栓插入铁芯。
4.6 每叠完一级，应进行一次修整，铁心柱片应与铁轭垂直，无搭头，测量铁芯厚度和对角线长度，注意防止每级片在宽度方向移动，叠至规定厚度后，开始下一级叠装。
4.7 每叠到15~30mm时，用手轻摇或转动定位栓，让定位栓在铁芯孔里插取畅通。
4.8 逐级叠放，逐级检查。
4.9 叠完主级后，除全面检查一次接缝、垂直、搭头外，还要做如下检查；
（1） 检查上下铁轭两个端面，至少检查两点；
（2） 检查是否有漏片或错叠，如发现，应予纠正。
4.10. 继续逐级叠放至全部完成，插入接地极。
4.11. 铁芯全部叠完后，检查总叠厚应满足质量标准，测量时应同时从铁芯中部和铁轭端面两部位考核，两个数据基本符合。 4.12. 铁芯整形完毕，取出定位栓，有拉板的先放拉板绝缘和拉板，无拉板的，放铁柱端面纸板，在铁轭上放好绝缘件，再放上夹件，同时放上辅助夹件，用螺杆将夹件及辅助夹件收紧。
4.13. 用500V摇表或2000V工频交流电对铁芯与夹件做绝缘电阻测量和绝缘耐压试验。铁芯与夹件不得通路。
4.14. 按技术要求对铁芯下轭涂漆。
4.15. 漆干后立起铁芯，立起铁芯时，应用钢丝绳联接好，起吊后将铁芯放在适当位置，起吊、着地要慢、轻、平稳。
4.16. 用压缩空气吹净铁芯，然后在铁芯的上轭涂上一层HH921-1变压器专用防锈液。
5. 质量检查
应按表1质量标准进行检查。
表1
-----------------------------------
序号 考核内容 检查部位 测试方法
1 同一台产品高低压下夹件对装后，两夹件要保持同一平面上，其偏差不超过1.5mm。 下夹件支板对装部值
2 叠片最大离缝（mm） 容量（KVA）
上铁轭可见部分 630及以下 800及以上
直接及半斜 1 1.5
余 斜 1.5 1.5
3 叠片参数不齐（mm） 容量（KVA）
同上 靠夹件的一叠片不考核用深度尺测量相邻两张铁心片的差值。 630及以下 800及以上
直接及半斜 1.0 1.0
余 斜 1.0 1.5
4 接缝搭头（mm） 容量（KVA）
同上 630及以下 800及以上
直接及半斜 1.0 1.0
余 斜 1.0 1.5
5 铁芯碰伤
缺角破片
卷边总数 2 3 装配后铁芯 以影响接缝搭头时计算
6 铁芯接缝、搭头总张数 1 上铁轭可见部分
7 主级叠后偏差 +2mm 夹件夹紧处A、C相柱 用卡尺、钢尺测量
8 总叠厚偏差 +2mm 同上
9 角离缝尺寸 630及以下 800及以上 1 1.5
10 铁窗内对角差值 630及以下 800及以上 用直尺 1 1.5
11 接地片插入深度（mm） 630及以下 800及以上 解开接地片用直尺测量 ＞30 ＞50
变压器生产流程(3篇)
第1篇
一、引言
变压器是电力系统中不可或缺的设备，它负责将高压电能转换为低压电能，为家庭、工业等提供稳定的电力供应。随着我国经济的快速发展，变压器市场需求逐年增加。本文将详细介绍变压器生产流程，包括原材料准备、零部件加工、组装调试、试验检测等环节。
二、原材料准备
1. 铁芯材料：变压器铁芯是变压器的核心部分，主要采用硅钢片叠压而成。硅钢片应具有良好的磁导率、较低的损耗和足够的机械强度。
2. 绝缘材料：绝缘材料包括绝缘纸、绝缘漆、绝缘布等，用于保护线圈免受外界干扰和腐蚀，保证变压器安全运行。
3. 导线材料：导线材料主要采用铜或铝，具有较高的导电性能和足够的机械强度。
4. 塑料、橡胶等辅助材料：用于制作变压器外壳、接线端子等。
三、零部件加工
1. 铁芯加工：将硅钢片剪切成所需尺寸，然后叠压成铁芯。铁芯加工过程中，应严格控制硅钢片间的间隙，以保证变压器效率。
2. 线圈绕制：根据变压器设计要求，选用合适的导线材料，绕制线圈。线圈绕制过程中，应保持均匀的绕制张力，确保线圈形状和尺寸符合要求。
3. 绝缘处理：对线圈进行绝缘处理，包括绝缘纸包扎、绝缘漆涂覆等，以提高线圈的绝缘性能。
4. 接线端子加工：根据变压器设计要求，加工接线端子，确保其与线圈连接牢固。
四、组装调试
1. 组装：将铁芯、线圈、接线端子等零部件组装成变压器本体。组装过程中，应严格按照设计要求进行，确保各部件连接牢固、位置准确。
2. 油处理：将组装好的变压器本体进行油处理，包括注油、排气、静置等，以确保变压器内部油质清洁。 3. 调试：对变压器进行调试，包括空载试验、负载试验等，以检验变压器性能是否满足设计要求。
五、试验检测
1. 外观检查：检查变压器外观，确保无损坏、变形等缺陷。
2. 绝缘性能检测：检测变压器绝缘性能，包括绝缘电阻、介质损耗角正切等，确保变压器绝缘性能符合要求。
3. 电性能检测：检测变压器电性能，包括空载损耗、负载损耗、短路阻抗等，确保变压器性能满足设计要求。
变压器制造工艺
变压器制造工艺
第一章：变压器的基本知识（应知应会）
一.变压器在电力系统中的作用:
升压
降压
隔离
二.我国电力变压器的发展
电压等级
20世纪五十年代：110kV；
20世纪六十年代：220kV；
20世纪七十年代：330kV；
20世纪八十年代：500kV；
20世纪九十年代--：750kV-1000kV。
容量：
20世纪五十年代：31500kVA；
20世纪六十年代：120000kVA；260000kVA
20世纪七十年代：360000kVA
20世纪八十年代：500kV；
20世纪九十年代--：750kV-1000kV。
制造技术：
铁心：材料：热轧 冷轧硅钢片
结构：穿心夹紧 绑扎
直接缝、半直半斜 全斜
线圈：材料：铝 铜
结构：普通圆筒式 连续纠结式线圈
主绝缘结构：厚纸筒、大油隙 薄纸筒、小油隙
油箱结构：普通桶式 钟罩式免吊心
附件：分接开关、套管、气体继电器、吸湿器、信号温度计
压力释放阀等得到改进。
变压器发展趋势：降低损耗水平，提高单台容量，电压等级向超高压方向发展。
三.变压器的分类
1.按容量来分：500kVA及以下称为小型变压器；
500-6300kVA称为中型变压器；
8000-63000kVA称为大型变压器；
80000kVA及以上称为特大型变压器。
2.按线圈来分：双线圈；三线圈
3.按高低压线圈有无电的联系：普通；自耦。
4.按调压方式：无载调压；有载调压。
5.按相数：单相；三相。
6.按冷却方式：油浸自冷；油浸风冷；强油风冷；强油水冷。
电力变压器铁心的结构形式：
干式变压器工艺流程

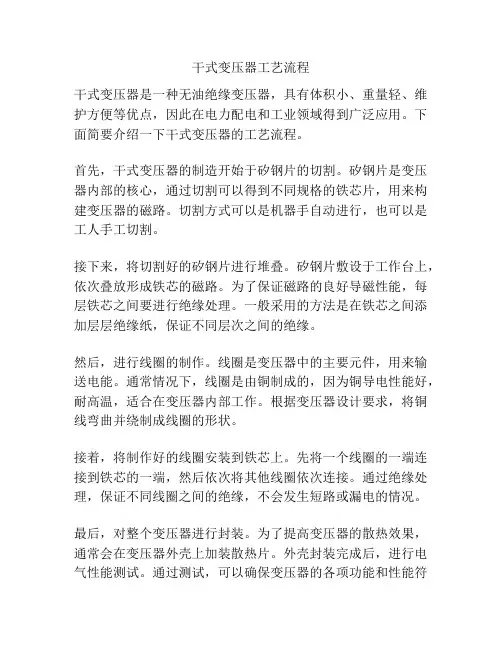

干式变压器工艺流程
干式变压器是一种无油绝缘变压器，具有体积小、重量轻、维护方便等优点，因此在电力配电和工业领域得到广泛应用。下面简要介绍一下干式变压器的工艺流程。
首先，干式变压器的制造开始于矽钢片的切割。矽钢片是变压器内部的核心，通过切割可以得到不同规格的铁芯片，用来构建变压器的磁路。切割方式可以是机器手自动进行，也可以是工人手工切割。
接下来，将切割好的矽钢片进行堆叠。矽钢片敷设于工作台上，依次叠放形成铁芯的磁路。为了保证磁路的良好导磁性能，每层铁芯之间要进行绝缘处理。一般采用的方法是在铁芯之间添加层层绝缘纸，保证不同层次之间的绝缘。
然后，进行线圈的制作。线圈是变压器中的主要元件，用来输送电能。通常情况下，线圈是由铜制成的，因为铜导电性能好，耐高温，适合在变压器内部工作。根据变压器设计要求，将铜线弯曲并绕制成线圈的形状。
接着，将制作好的线圈安装到铁芯上。先将一个线圈的一端连接到铁芯的一端，然后依次将其他线圈依次连接。通过绝缘处理，保证不同线圈之间的绝缘，不会发生短路或漏电的情况。
最后，对整个变压器进行封装。为了提高变压器的散热效果，通常会在变压器外壳上加装散热片。外壳封装完成后，进行电气性能测试。通过测试，可以确保变压器的各项功能和性能符合设计要求。
以上就是干式变压器的工艺流程。除了以上步骤外，还需要进行严格的质量控制，保证每个工艺步骤的准确性和稳定性。同时，还需要进行产品质量检验，确保生产出来的干式变压器质量可靠，能够保证安全和长期稳定的运行。
干式变压器制造工艺流程
干式变压器制造工艺流程
1.外部设备检测：在开始制造干式变压器之前，需要对各种外部设备进行检测。这些外部设备包括绝缘子、配电柜、控制柜、冷却设备等。通过进行各项检测，可以确保这些外部设备的质量和正常工作。
2.铁芯制造：铁芯是干式变压器的重要组成部分，它用于电磁感应和传导磁场。铁芯的制造一般采用硅钢铁芯。首先需要选取合适的硅钢带，然后通过剪切、冲压和堆叠等工艺，将硅钢带制造成所需的铁芯形状。最后对铁芯进行热处理，以提高其磁导率和减小磁滞损耗。
3.线圈制造：线圈是干式变压器的另一个重要组成部分，它负责电能的传输和变换。制造线圈可以分为绕线和绝缘处理两个环节。首先，根据设计要求，将导线按照预定的匝数和座子数绕制成线圈。绕制线圈时需要注意导线的间隙和绝缘层的质量。绕制完成后，对线圈进行绝缘处理，防止相互短路和绝缘击穿。
4.组装：组装是将铁芯和线圈组合在一起，形成干式变压器的主体结构。首先将铁芯安装到变压器的外壳或结构中，保证铁芯的位置和角度的准确性。接下来，将线圈安装到铁芯上，并与外部的端子盘和引线相连。在组装的过程中，需要注意线圈和铁芯的绝缘和固定，以保证变压器的性能和安全性。
5.测试：在干式变压器制造完成后，需要进行一系列的测试来验证其性能和质量。这些测试包括试验电路的连通性测试、耐压试验、绝缘电阻测试、负载容量测试、短路电流测试等。测试完成后，对测试结果进行评估和分析，以确保干式变压器的性能符合要求。 以上是干式变压器制造的基本工艺流程。该流程包括外部设备检测、铁芯制造、线圈制造、组装和测试等环节，每个环节都需要严格把控和操作，以确保干式变压器的质量和性能。同时，制造过程中还需要采取各种措施，保证制造环境的洁净度和干燥度，以提高干式变压器的绝缘性能和可靠性。
立体卷铁心和叠铁芯的相关资料及说明

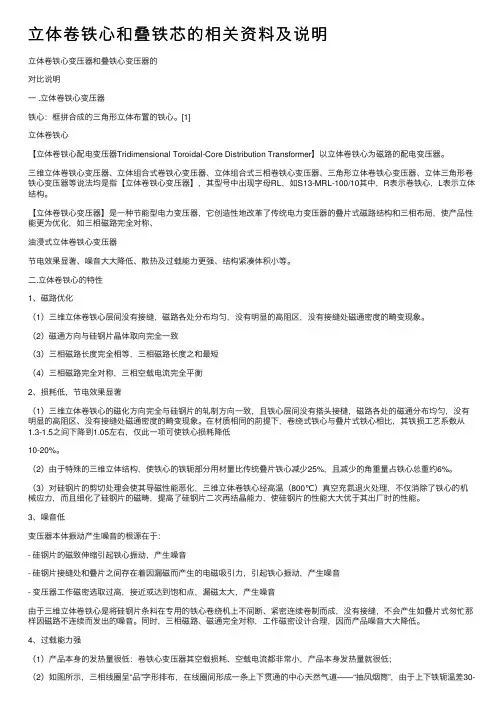

⽴体卷铁⼼和叠铁芯的相关资料及说明
⽴体卷铁⼼变压器和叠铁⼼变压器的
对⽐说明
⼀ .⽴体卷铁⼼变压器
铁⼼：框拼合成的三⾓形⽴体布置的铁⼼。[1]
⽴体卷铁⼼
【⽴体卷铁⼼配电变压器Tridimensional Toroidal-Core Distribution Transformer】以⽴体卷铁⼼为磁路的配电变压器。
三维⽴体卷铁⼼变压器、⽴体组合式卷铁⼼变压器、⽴体组合式三相卷铁⼼变压器、三⾓形⽴体卷铁⼼变压器、⽴体三⾓形卷铁⼼变压器等说法均是指【⽴体卷铁⼼变压器】，其型号中出现字母RL，如S13-MRL-100/10其中，R表⽰卷铁⼼，L表⽰⽴体结构。
【⽴体卷铁⼼变压器】是⼀种节能型电⼒变压器，它创造性地改⾰了传统电⼒变压器的叠⽚式磁路结构和三相布局，使产品性能更为优化，如三相磁路完全对称、
油浸式⽴体卷铁⼼变压器
节电效果显著、噪⾳⼤⼤降低、散热及过载能⼒更强、结构紧凑体积⼩等。
⼆.⽴体卷铁⼼的特性1、磁路优化
（1）三维⽴体卷铁⼼层间没有接缝，磁路各处分布均匀，没有明显的⾼阻区，没有接缝处磁通密度的畸变现象。
（2）磁通⽅向与硅钢⽚晶体取向完全⼀致
（3）三相磁路长度完全相等，三相磁路长度之和最短
（4）三相磁路完全对称，三相空载电流完全平衡2、损耗低，节电效果显著
（1）三维⽴体卷铁⼼的磁化⽅向完全与硅钢⽚的轧制⽅向⼀致，且铁⼼层间没有搭头接槰，磁路各处的磁通分布均匀，没有明显的⾼阻区、没有接缝处磁通密度的畸变现象。在材质相同的前提下，卷绕式铁⼼与叠⽚式铁⼼相⽐，其铁损⼯艺系数从1.3-1.5之间下降到1.05左右，仅此⼀项可使铁⼼损耗降低
10-20%。
（2）由于特殊的三维⽴体结构，使铁⼼的铁轭部分⽤材量⽐传统叠⽚铁⼼减少25%，且减少的⾓重量占铁⼼总重约6%。
（3）对硅钢⽚的剪切处理会使其导磁性能恶化，三维⽴体卷铁⼼经⾼温（800℃）真空充氮退⽕处理，不仅消除了铁⼼的机械应⼒，⽽且细化了硅钢⽚的磁畴，提⾼了硅钢⽚⼆次再结晶能⼒，使硅钢⽚的性能⼤⼤优于其出⼚时的性能。3、噪⾳低
变压器的套装工序结构原理与心得体会
变压器的套装工序结构原理与心得体会
在日常生活中，各种用电设备所需的电压并不相同，例如机床上的照明灯需要36伏的安全电压，一般半导体收音机的电源电压不超过10V，手机电压是3.5V到4.5V，而电视机显像管却需要一万V以上的高电压，你知道这些不同的电压是如何得到的么？
变压器就是改变交流电压的设备。本文将从三个方面去讲，分别是变压器的基本结构，变压器的工作原理及变压器的功能。
1
变压器的基本结构
变压器主要由铁芯和绕组构成。铁芯是变压器的磁路通道，多用两侧涂油，喷漆使片与片之间互相绝缘的，厚度为0.35到0.5mm的硅钢片叠成。
绕组是变压器的电路部分，由一定匝数的气包线绕制而成。与电源相连的，我们把它称作初级绕组，也称作是一次绕组。与负载相连的，我们把它称作次级绕组，也称作是二次绕组，或者是副边绕组。
铁芯结构的基本形式，有心式和壳式，心式结构的变压器铁芯柱被绕组所包围。简单地说，就是绕组包围着铁芯，结构比较简单，装配和绝缘比较容易，所以变压器常常采用心式结构。
壳式结构则是铁芯包围着绕组。壳式结构的变压器，机械强度较高，露齿角，但是其制造工艺复杂，使用材料较多，通常只用于低压大电流的变压器或小容量的电源变压器中。 2
变压器的工作原理
当一次绕组接通交流电源时，二次绕组接的灯泡就会发光，这是一个什么道理呢？这就需要根据电磁感应原理来说明，当一次绕组接通交流电源时，在铁芯中产生交变的磁通，由于一次绕组，二次绕组套在同一铁芯柱上。铁芯中的交变磁通从同时穿越一次绕组和二次绕组，于是在两次绕组中都产生感应电动势。
对于负载来说，二次绕组的感应电动势相当于是电源。二次绕组的电流流过，使灯泡发光。变压器将一次侧交变电压电流通过电磁感应转换成二次侧的电压电流，其大小与一次侧不同或者是相同，从而达到电能传输的目的。传递时电源频率不变，这就是变压器的基本工作原理。
变压器的功能
2.1变压器的电压变换作用
变压器制造工艺(3篇)
第1篇
一、引言
变压器是电力系统中不可或缺的设备，其作用是将高压电能转换为低压电能，以满足各类用电设备的需要。随着我国电力工业的快速发展，变压器制造技术也得到了长足的进步。本文将从变压器制造工艺的各个方面进行详细介绍，包括材料选择、结构设计、制造过程、质量控制等。
二、材料选择
1. 硅钢片：硅钢片是变压器铁芯的主要材料，其性能直接影响变压器的损耗和效率。优质硅钢片应具备以下特点：低损耗、高导磁率、良好的机械性能和耐腐蚀性。
2. 铝或铜：变压器绕组通常采用铝或铜作为导线材料。铝具有重量轻、成本低、导电性能好等优点，但机械强度较差；铜具有较高的导电性能和机械强度，但成本较高。
3. 绝缘材料：绝缘材料是保证变压器正常运行的重要部分，包括绝缘纸、绝缘漆、绝缘油等。绝缘材料应具备良好的绝缘性能、耐热性能、耐油性能和耐老化性能。
4. 其他材料：变压器制造过程中，还需要使用各种辅助材料，如绑带、垫圈、螺栓等，这些材料应具备良好的机械性能和耐腐蚀性。
三、结构设计
1. 铁芯：铁芯是变压器的磁路部分，由硅钢片叠压而成。铁芯结构设计应满足以下要求：高导磁率、低损耗、良好的散热性能。
2. 绕组：绕组是变压器的电路部分，由导线绕制而成。绕组设计应满足以下要求：足够的导电性能、良好的绝缘性能、合理的几何尺寸。
3. 外壳：外壳是变压器的保护部分，通常采用钢板或铸铁制成。外壳设计应满足以下要求：足够的强度、良好的密封性能、便于安装和维护。
四、制造过程
1. 铁芯制造：首先将硅钢片剪切成所需尺寸，然后进行叠压，叠压过程中应注意硅钢片的清洁和整齐。叠压完成后，进行去毛刺、校平、涂漆等工序。
2. 绕组制造：根据设计图纸，将导线绕制在绕线机上，绕制过程中应注意线圈的均匀性、绝缘层的厚度和绝缘性能。 3. 组装：将铁芯、绕组、外壳等部件进行组装，组装过程中应注意各部件的尺寸和位置，确保变压器结构的稳定性。
4. 热处理：对变压器进行热处理，以提高其机械性能和耐腐蚀性能。
变压器工艺流程
变压器工艺流程
《变压器工艺流程》
变压器是电气工程中常用的一种电器设备，用于改变交流电的电压水平。在制造过程中，变压器经历了一系列工艺流程，包括铁芯制造、绕线、绝缘处理、组装和测试等步骤。
在铁芯制造阶段，首先需要选择合适的硅钢片作为铁芯材料，然后通过冲压、切割和堆叠等工艺，将硅钢片加工成所需尺寸和形状的铁芯。接下来是绕线工艺，需要在铁芯上绕制相应匝数和规格的导线，根据设计要求进行分组和接线，确保变压器的电性能满足要求。
绝缘处理是变压器制造中至关重要的一环，通过对绕组和铁芯进行绝缘处理，可以提高变压器的绝缘强度和耐电压能力，确保设备在运行过程中不会发生泄漏或击穿现象。组装阶段需要将绕组和铁芯进行装配，同时安装冷却系统、外壳和附件，完成变压器的整体组装。
最后是测试阶段，通过对变压器的电气特性、绝缘性能和运行稳定性进行测试，确保所制造的变压器符合设计要求和标准要求，可以正常投入使用。
变压器工艺流程涉及多个环节，每个环节都需要严格控制和检验，确保最终制造出的变压器性能可靠、安全稳定。只有通过完善的工艺流程和严格的质量检验，才能生产出高质量的变压器产品，为电气设备的可靠运行提供保障。
干变铁心叠装工艺
干式变压器铁心叠装 工艺守则
1.适用范围
本守则适用于电压等级10kV的三相干式变压器铁芯的叠装工作。
2.设备与工具
2.1设备：铁心叠装平台、行车
2.2工、夹具：组合式槽钢夹具、T型扳手、水平尺、直角尺、卷尺、扭矩扳手、棘轮扳手、带护套的钢丝绳、各种料架。
3.工艺准备
3.1将迭装中所需的工具，量具准备好。将铁心迭装场所清扫干净。
3.2按级次将铁心各级硅钢片堆放在迭装四周适当易取处。
3.3.熟悉图样明确规格及要求将所需的夹件，垫脚、绝缘件、螺栓、螺母、垫圈、绝缘垫圈……等，并拿到工作地。
4.叠片操作
4.1按铁心重量和结构特点选择支撑槽钢或工字钢，并在平台上布置好。
4.2在摆好的槽钢或工字钢上，放上低压（或高压）侧上，下夹件。
4.3在上、下夹件中间放置和夹件同厚或稍高的槽铁或木块（放置数量可视铁心宽高适当增加）不使心柱下垂。
4.4测量上，下夹件的尺寸，使其符合图样的要求。
4.5对准上，下夹件的中心线，放上绝缘件。对于上轭冲孔的铁心，则应该将与铁轭及心柱孔经相对应的导杆放入对应的孔中。
4.6首先放好第一级的首片，校正其角度，必需正确且接缝最小。要求铁心内框对角尺寸偏差小于1mm
4.7用水平尺检查夹件放置是否水平，不水平可用木板或纸板进行适当的调整，使其水平。
4.8从第一级开始迭装，按校正好了的位置，把硅钢片放上去。根据图纸，一片或者二片一叠。
4.9.第一级迭完后，用铜块或胶木进行打齐和整理，按缝空隙尽量小而均匀。叠片过程中应经常用直角尺测量铁轭端面的垂直度。
4.10每迭好一级后进行整理，每叠完一级,用卡尺测量一次厚度和级差,每相邻两级中,宽度较大的级叠厚偏差为+0.5,宽度较小的级其级厚偏差-0.5。
4.11下半台迭好后，要进行一次全面校对和整理。不得有搭头、漏片、错片、卷边等缺陷。
4.12叠到最后二到三级前，用铁心夹件夹紧心柱，用卡钳测量叠积厚度，根据图纸总叠厚要求调整最后几级的叠厚。
变压器最快叠片手法
变压器最快叠片手法
变压器是电能传输和变换的重要设备，叠片是制造变压器的关键步骤之一。传统的叠片方法需要耗费大量的时间和人力，而且效率低下。为了提高叠片的效率和质量，一些技术人员发明了快速叠片技术，其中比较常用的是“最快叠片手法”。下面就让我们来探讨一下这种技巧。
一、什么是变压器叠片？
变压器是电气设备中的一种，用于对电压、电流和功率进行变换。变压器的核心部分是铁芯，铁芯是由许多薄片堆叠而成的。这些薄片被称为叠片。在制造变压器时，铁芯中的叠片需要经过特定的叠片方式进行组装。
传统的叠片方式是手工进行的，工人需要挨个取出叠片，用工具对其进行定位、排列，再把它们逐层叠放在一起。这种方法的效率极低，而且容易出现误差，导致变压器的性能下降。因此，一些技术人员开始探索一些新的叠片技术，以提高效率和质量。
二、最快叠片手法的原理
最快叠片手法是一种基于数学原理的快速叠片技术。其原理是把铁芯中的叠片分为两道叠片，然后通过反转、移动和相互叠放等方式，使得两道叠片最终组装成一个铁芯。
这种技术的优势在于它可以通过许多简单的步骤来组装一个铁芯，从而提高了效率。更重要的是，这种方法可以有效避免一些误差，从而提高了产品的质量。
三、如何进行最快叠片手法
最快叠片手法的步骤相对来说比较繁琐，下面简单介绍一下：
1. 准备好两条叠片，每条叠片的厚度应为总厚度的一半。 2. 将两条叠片反转，然后将它们相互叠放在一起。这样可以保证每个叠片都与相邻的叠片的角度一致。
3. 将两条叠片彼此分离，然后将它们沿着一个轴旋转90度。
4. 将两条叠片重新叠放在一起，并按照之前的方式将它们组装在一起。
5. 重复以上步骤，直到整个铁芯被组装成为一个整体。
需要注意的是，每个叠片的厚度和数量都是需要精确计算的。如果出现偏差，整个变压器的性能就会下降。
四、最快叠片手法的优点
最快叠片手法的优点主要有以下几个方面：
1. 提高了叠片的效率：与传统的叠片方法相比，最快叠片手法可以大大提高叠片的效率。
