大跨度预应力混凝土梁施工技术
大跨度预应力混凝土梁施工
大跨度预应力混凝土梁施工探讨摘要：预应力技术作为建筑工程新技术之一，其特点鲜明、形式多样丰富、结构性能、工程施工、经济效益等方面都具有突出的优越性。
结合工程施工实例，重点介绍了大跨度预应力混凝土梁施工的施工准备、混凝土浇筑和预应力筋张拉等几大方面，并提出要加强施工配合，确保工程施工质量的要求。
关键词：预应力技术；框架梁；有粘结；混凝土；张拉；施工配合随着我国建筑业的迅速发展，预应力技术的不断应用和完善，平面尺寸超长、功能空间超大的建筑也迅速涌现。
预应力技术具有明显的节约钢材、增大结构跨度、减少结构自重、提高使用功能、综合效益好等优点。
1工程概况某建筑工程地上18层，地下一层，为降低结构变形挠度、减少裂缝，采用了有粘结单向预应力框架梁和预应力次梁相结合的结构形式。
该建筑梁的主要参数为每道主（次）梁中配置预应力筋为4束9孔φs15.2高强1860级国家标准低松弛预应力钢绞线，其标准强度fptk=1860n/mm2，预应力筋张拉控制应力σcon=0.75fptk=1395n/mm2，施工时超张拉3%。
张拉端采用9孔夹片式锚具。
后张法施工，混凝土强度为c40。
共20把预应力大梁。
2预应力混凝土梁施工2.1材料及设备准备2.1.1预应力钢筋（1）预应力钢筋采用钢绞线φs15.2，其规格和力学性能应符合国家标准《预应力混凝土用钢绞线》（gb/t5224-95）的规定要求；（2）张拉端锚具采用ovm15-7，固定端采用ovm15-p，其性能应符合行业标准《预应力用锚具、夹具和连接器应用技术规程》（jgj85-92）的规定要求；（3）根据设计要求，对每根梁预应力筋进行计算，在工厂下料制作，然后运至施工现场用塔吊吊运至操作地点。
2.1.2混凝土采用c40混凝土。
2.1.3 张拉设备、锚具的标定与检测张拉设备采用穿心式千斤顶ycm-150，该千斤顶构造简单，操作方便，性能稳定，锚固回缩损失小。
在预应力张拉之前对张拉设备应进行标定，确定油表读数，然后按标定数据和千斤顶配套使用，以减少累积误差，提高测力精度。
大跨度预应力混凝土转换梁结构施工技术研究
１ 大跨度预应力混凝土转换梁结构的相关 力学 分 析
１ ． １ 模板 支撑 系统 的受力情 况
通常在施加预应力之前 ， 除施 工荷 载 外 ， 转 换 梁 结构 还要 承
梁结构因沉 降不均匀而产 生形变 。因此 ， 在计算转换梁结构的荷 载时 ， 应 将 后 浇 带 范 围 内的 结构 荷 载 考 虑 在 内 。 ２ ． １ ． ２ 选择 支撑体 系方案 目前， 在实际工程中多采用以下几种方法来设计转换梁底模板
摘 要 ： 在 高大建筑的工程施工中 ， 大跨度预应力混凝 土转换 梁结构施工具有非常重要 的作 用， 其施工质量直接 影响
整个建 筑工程的质量 、 安全及成本 ， 要做好这类施 工意义重大。本文首先对大跨度预应 力混凝土转换梁结构施工进行 了简 单的力学分析 ， 然后从三个方面对其施工技 术进行 了全面而深入的研 究。
关键词 ： 大跨 度 ； 预应力施工； 混 凝 土施 工 ； 转 换 梁结 构
的收 缩 变 形 ， 降低 收缩 应 力 ， 改善 混 凝 土 的性 能 ； 同 时还 应 尽 量 降 低混凝土 内部的温度变化速率及 内外温差， 同时对温度差和最高 目前 ， 高大的建筑越来越多， 在其工程施工中通常会设置转换 降低温度应力 ， 尽量减少裂缝 的产生 。 层来承载上部结构的荷载， 可保持整体建筑 结构处于稳定的状态 ， 温度进行控制，
施 工 技 术 【 文章编号— ０ １ ２ ８ — ０ ２
建材 发 展 导 向 ２ ０ １ ３ 年 ３月
大跨度预应力混凝土转换梁结构施工技术研究
柯 永 红
（ 重庆市丰都县第一建筑工程公司 重庆市 丰都县 ４ ０ ８ ２ ０ ０ ）
引 言
是建筑结构中的不可或缺的重要组成部分， 但在实际的施工 中往 ２ 大跨度预应力混凝土转换梁结构施工 往也是难点。在进行转换层的施工过程 中， 通常会在大跨度 的钢 ２ ． １ 临 时支 撑 系统 的施 工 筋混凝土梁上承托多层框架， 导致托梁必须要承受相当大的荷载， 由于转换梁需要承受其上部结构荷载 、施工荷载及其 自重， 若使用一般的钢筋混凝土转换梁设计方法 ， 一般容易在跨和支座 总体压力较大 。因此， 这进行预应力施工之前应进行梁底模板 临 中产生裂缝 ， 且会引起较多配筋， 实际施工较为困难 。 因此， 为了提 时 支 撑 系 统 的 施 工 ，合 理 的 临 时 支 撑 系 统 对 转 换 梁 结 构 意 义 重 高梁 的抗裂性 能及受力性能 ， 在此类工程施工 中应使用预应力混 大 。 临 时支 撑 体 系 的 设计 一 般 包括 以下 几 步 ： 凝土转换梁 。大跨度预应力混凝土转换梁的施工质量将会直接影 ２ ． １ ． １ 确 定 结 构荷 载 响工程的整体质量 、 成本投 资、 结构的稳定性及安全性。 在施 工 中 ， 首 先 应 在 转 换 结 构部 位 布 置后 浇 带 ， 以避 免 转 换
桥梁大跨度预应力承台施工工法
桥梁大跨度预应力承台施工工法桥梁是现代交通基础设施中不可或缺的重要部分，而大跨度桥梁的建设更是工程技术难度较高的任务。
在大跨度桥梁的设计与施工中，预应力承台是一个关键的组成部分。
本文将介绍桥梁大跨度预应力承台施工工法，以期帮助读者更好地了解其中的工程流程和施工要点。
1. 工程概述大跨度桥梁的预应力承台施工工法需要综合考虑桥梁结构、地质条件、施工环境等多个因素。
在进行施工前，需要进行详细的工程调研和设计，确定合理的承台形式及预应力布置方案。
2. 施工准备在施工前，需要进行充分的准备工作。
首先，根据设计要求确定施工方案和施工工艺，确保施工过程中的安全性和可行性。
然后，针对具体的施工现场，进行场地勘测、地质调查和环境评估，为后续的施工提供准确的数据和信息。
3. 基础施工大跨度桥梁的预应力承台一般是基于复杂地质条件上的基础设施。
在基础施工阶段，需进行地基处理和基础浇筑。
地基处理包括地质钻探、土壤加固等措施，以确保承台基础的稳定性。
基础浇筑则根据设计要求进行，常见的施工材料包括混凝土、钢筋等。
4. 墩柱施工完成承台基础后，可以开始墩柱的施工。
墩柱的施工一般分为墩柱制作、安装和预应力加固三个步骤。
墩柱制作包括钢筋绑扎、模板搭建和混凝土浇筑等工序，确保墩柱的强度和稳定性。
安装阶段将制作好的墩柱准确安装在承台基础上。
最后，通过预应力加固措施对墩柱进行加固，提高其抗震和承载能力。
5. 预应力束布置在墩柱施工完成后，需对预应力束进行布置。
预应力束一般采用钢束，通过施加预压力来平衡桥梁结构的自重及交通载荷。
预应力束布置要符合设计要求，且需要注意束与墩柱之间的间隙，以确保预应力传递的有效性。
6. 跨梁制作与安装大跨度桥梁一般采用预制梁的形式，因此在施工过程中需要制作和安装跨梁。
跨梁的制作包括模板安装、钢筋绑扎、混凝土浇筑等工序，确保跨梁的强度和几何尺寸符合设计要求。
跨梁的安装则需要采用大型吊装设备，根据设计要求将跨梁正确地安装在墩柱之间，并与墩柱进行连接。

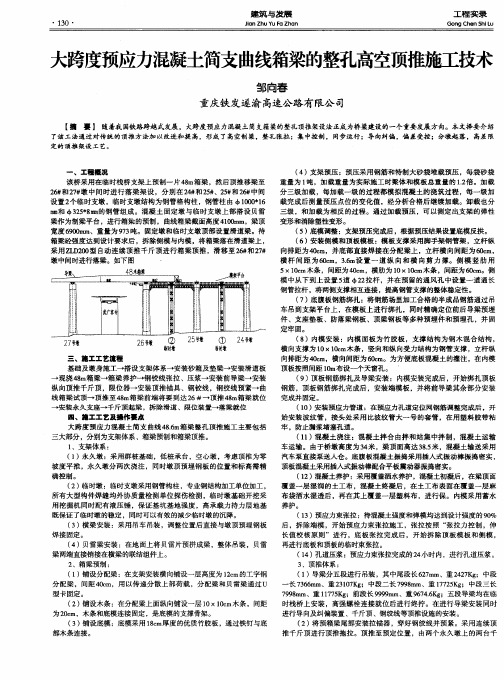

大跨度预应力混凝土简支曲线箱梁的整孔高空顶推施工技术
三 、施工工艺沈程 基础及 墩身施工一搭设支架体 系一安装砂箱及 垫梁一 安装滑道板
一现浇 ４ ８ ｍ箱梁一 箱梁养护一 钢铰线 张拉 、压浆一 安装前导 梁一安装 纵 向顶 推千斤顶 ，限位 器一安装 顶推锚具 、钢铰线 ，钢绞 线预紧一 曲
线箱粱 试顶一顶 推至４ ８ ｍ箱粱 前端将要 到达 ２ ６＃一顶推 ４ ８ ｍ箱梁就位 一 安 装 永 久 支 座一 千 斤 顶 起 粱 ，拆 除滑 道 、限位 装 置 一 落 粱 就 位 四、施 工工 艺及操作要点 大跨 度预应 力混凝 土简支 曲线 ４ ８ ． ６ ｍ箱梁整 孔顶推施 工主要包 括
建筑 与发展
・
工 程实 录
Ｇｏ ｎ ｇ Ｃｈ ｅ ｎ５ １ １ １ Ｌ ｕ
１ ３ ０・
Ｊ ｌ ａ ｎ７ ｈ ｕＹ ｕ Ｆ ａＺ ｈ ａ ｎ
大跨度预应力混凝土简支曲线箱梁的整： 孔高空顶推施工技术
预应力混凝土梁在大跨度结构工程中的应用探究
预应力混凝土梁在大跨度结构工程中的应用探究摘要：在工程建设的过程中，可以采用预应力混凝土工艺技术，就是在构建加载之前，给混凝土施加一个预应力，在受拉区内采用人工加力的方式张拉钢筋，利用回缩力施加预应力。
预应力混凝土具有更强的受拉能力，可以减少裂缝问题，也不需要预留孔道，具有施工便捷、成本低廉的特点。
在大跨度结构工程中，可以采用预应力混凝土梁，本文就此进行了相关的阐述和分析。
关键词：预应力；混凝土梁；大跨度结构所谓大跨度结构工程，就是横向跨度超过60m的工程，大跨度结构的应用较为广泛，如展览馆、大会堂、影剧院等大规模公共能建筑工程中，也可能在工业建筑中应用。
在大跨度结构工程施工的过程中，为了确保结构的稳定性和安全性，可以采用混凝土梁，根据工程施工的要求设计施工方案，解决工程建设中的各种难点问题，全面提升工程质量。
1.预应力混凝土梁在大跨度结构工程中的应用优势1.降低结构层高与传统的混凝土梁板结构对比，预应力混凝土梁可以降低结构层高，使用净空得到扩展。
常见的混凝土框架梁高度和跨度比通常为1:10或者1:15，预应力梁结构可以选择单向结构，也可以采用双向结构，高度和跨度比为1:12和1:22，与普通结构相比，截面高度明显下降，通常可以降低15%-20%。
1.节约成本费用该工程技术应用后，可以减少用钢量，每平方米约减少20-30%，混凝土使用量最少不低于20%，最多不超过30%，在重载结构方面优势明显。
从性能的角度分析，该技术可以减少裂缝、变形等常见问题[1]。
在使用之前，先施加应力，使结构的抵抗能力更强。
越高的裂缝控制要求，结构优势越明显，甚至可以完全杜绝裂缝问题，所以可以减少结构维护费用，达到成本节约的效果。
具体的技术指标对比如下表所示：表1 两种工艺技术指标对比从表格可以看出，不论是截面尺寸，还是裂缝、挠度，预应力混凝土梁的数值都相对较小，只有主梁挠度比普通混凝土方案数值大。
1.提升建筑性能采用预应力混凝土技术，曲线钢筋可以减小梁中支座周围的竖向剪力。
大跨度预应力混凝土转换梁结构施工技术
１ 临时支撑施工
转换梁的 自重 、 施工荷载 以及所 承受 的上部结 构荷载较大， 因此 ， 确定其梁底模板的临时支撑方式 是转换梁施工的关键 。目前 ， 际工程 中转换梁底 实 模板的临时支撑体系施工多采用 以下 ５ 种方法 。 １ １ 常规支 撑 法 ．
的厚度 ， 提高楼板 的承载力 ； 也可考虑充分利用转换 层支承柱的传力作用。 １４ 设 立钢 结构 支撑 法 ．
能相应地在侧 向产生变形 。若转换梁 的变形 过大， 超过规范允许 的范 围（ 一般为梁体跨度 的 ５ ） 则 ％ ，
不光对梁体的观感产生不利影 响 ， 甚至会削弱整体
结构和构件的使用安全性 。因此 ， 在施工 阶段甚至 使用阶段 内对转换大梁实施精确 的变形监测是监测
工作 当中 的重 点 。
架作为转换梁 的“ 骨架” 具 有较大的强度、 ， 刚度和 稳定性 ， 可以满足转换梁结构对支撑形式承载力 的 要求。
叠合浇筑法即应用叠合梁原理将转换梁分 ２次 或 ３次浇筑叠合成型。该方法利用第 １ 次浇筑混凝 土形 成的梁支承第 ２ 次浇筑混凝土的 自 重及施工荷 载， 首次浇筑混凝土 的高度 多为梁高 的 １４ ／ 。再利 用第 ２次浇筑混凝土与第 １ 次浇筑混凝土形成 的叠 合梁支承第 ３ 次浇筑混凝土的 自重及施工荷载。采 用该技术时， 转换梁的钢管支撑系统 （ 脚手架） 只需
３ ３ 预应力钢筋应力值监测 ．
裂缝产生 的隐患 ， 并掌握其温度变化规律 ， 及时采取 采取防止混凝土温度应力和收缩应力过大和提高混 凝土抗拉强度的措施 。 ６ 由于转换结构承托 的竖向荷载较大 ， ） 预应力 钢筋的用量较多 ， 需采取措施 防止张拉阶段预拉 区 开裂或反拱过大 ， 可采用择期张拉技术或分 阶段张 拉技术 ， 即待转换结构上部施工数层 之后再张拉预 应力或分期分批张拉预应力钢筋以平衡各阶段荷载
探讨大跨度预应力混凝土梁结构施工技术
Ｆｉｎ ｆ ｃ ｎｅＡ ａｅ ｒ ｒ ｄｏ Ｓ ｉ ｃ ｍ ｔｕｓ ｅ ｅ
２１ ０ ０ ０年 ８月
探 讨 大 跨 度预 应 力混 凝 土梁 结构 施 工技 术
芦 山
（ 湛江市粤西建筑工程公 司 ，广东 湛江 ５４ ０ ２ ０ ０） 摘 要 ：预应力混凝土梁是近年 来建筑工程梁施工普遍采 用的形式 ，有效的质量控制措 施 ，在 建筑工程 中有 着十分重要的 实际意义。文章结合 某国际会展施工过程 中的材料准 备 、混凝土梁模板及 支撑体 系的设计、预应力钢 筋安装 、混 钢 筋 。 工程采用高强度低松弛有粘结 预应力钢 绞线 。预应力强度 等级为 １ ６ ａ ０ ８ ＭＰ 。其技术性能见表 １ 。
表 １ 钢绞 线的 技术 性能
１ 工程概 况
某 展 览 中心 工 程 由 展 览 、 议 两 部 分 组 成 。一 区 为 展 览 部 会 分 ，二区为会议厅部分 ，总建筑 面积 ３ ０ ，在 二区设有 ３４ ０ｍ 大空间多功能厅 。层高 １ ．５ ５９ ｍ，宽 ３ ． ｍ，长 ６ ５５ ０ｍ，容纳 １５ ０人就座 ，多功 能厅楼盖 中主跨 部分平行布 置 ９榀预应力 ０
一
规 格
１×７
标 准面积
｜ｌ ｔ ０ ｎ
１０ ４
拉断 力
瓜Ｎ
≥ ２ ０４ ６ ．
伸长 率 标 准间距
／ ％
≥３５ ． １ ４ ５２
重量
ｋ ｇｍ ）
１１ ．２
措施是采用多根 ６～８ｃ ｍ左右的钢管套住 钢筋 笼主筋再焊在护 筒上 ，并用钢管或方木呈 网状压住所焊钢管及护筒 ，这样可保 证钢筋笼上浮时不至过大偏位 。
参考 文献
５ 对保证 桩基 工程质 量 的建议
大跨度梁专项施工方案
大跨度梁专项施工方案大跨度梁是指跨度超过一定长度的梁，一般指跨度在30米以上的梁结构。
由于大跨度梁的施工难度较大，一般需要制定专门的施工方案。
下面将详细介绍一种针对大跨度梁的专项施工方案。
一、施工准备阶段1.1确定施工计划在施工前需要根据设计要求和工期，制定详细的施工计划，包括施工顺序、主要工序和施工完成时间等。
1.2编制施工组织设计根据施工计划，编制施工组织设计，明确施工组织结构、人员配置、施工场地安排、临时设施等。
1.3采购材料和设备根据工程需求，提前采购梁体所需的钢筋、混凝土、支撑和起重设备等。
1.4安排人力根据施工计划和组织设计，安排足够数量的施工人员，包括梁体制作、混凝土浇筑、起吊和安装等工序所需的人员。
1.5搭设施工平台和支撑根据设计要求，搭设施工平台和梁体支撑系统，确保施工安全和施工质量。
1.6制定安全技术措施和应急预案根据工程特点和施工现场环境，制定安全技术措施和应急预案，确保施工过程中的安全。
二、梁体制作和预应力张拉2.1梁体制作根据设计图纸制作梁体，包括钢筋加工、模板制作和混凝土浇筑等工序。
并严格按照质量检验要求进行质量检验，确保梁体的质量。
2.2预应力张拉根据设计要求，进行预应力张拉。
在张拉过程中，应控制预应力的大小、张拉力的均匀性和张拉过程中的变形等。
三、梁体起吊和安装3.1起吊前的准备工作在起吊前，应对梁体进行检查，确保梁体的完好无损。
同时，应进行起重设备的检查和试运行，确保起吊过程的安全性。
3.2起吊操作采用起重设备进行起吊操作，根据设计要求和施工计划，确保起吊的稳定性和安全性。
并且在起吊过程中，要做好沟通，协调吊装人员和指挥人员的配合。
3.3梁体安装在起吊完成后，将梁体准确地安装到预定的位置，并进行调整和固定，确保梁体的水平度和垂直度。
四、梁体结构监测和保护4.1结构监测在梁体安装完成后，要进行结构监测，包括梁体的变形、振动和应力等参数的测量，以确保梁体的结构安全性。
大吨位预应力混凝土箱梁跨铁路顶推施工技术
大吨位预应力混凝土箱梁跨铁路顶推施工技术
、工程概况
燕山大学立交桥位于秦皇岛市。
立交桥全长为567.11m，桥宽21.5m.其中主桥0号桥台与1号桥墩之间的边跨为40m，跨越京秦铁路，设计高度为8.12m，梁底距接触网承力索0.93m，桥梁与铁路法向夹角2.57。
根据铁路部门的意见，施工时要求快速跨越铁路，且不能在铁路上方有现浇作业，所以跨铁路部分采用整孔箱梁预制顶推法施工。
箱梁截面为单箱两室梁，梁高1.5m，梁宽21.5m，总重900t。
30m箱梁在铁路西侧预制后，顶推就位，剩余10m再与铁路东侧箱梁现浇连接。
顶推施工示意见图1。
图1顶推施工示意（单位：cm）
2、施工工艺流程
跨铁路预应力混凝土箱梁施工工艺流程为：预制场地准备一制模板，绑钢筋一预制箱梁一张拉预应力筋一管道压浆一顶推箱粱一顶推就位一落梁变换支座一主梁现浇施工一主梁纵向张拉。
3、施工方案
3.1箱梁预制台座根据工程特点和所处的地理位置，将制梁台座分条形固定式滑道和砂底模两部分进行施工。
主梁下面共设3条滑道，两侧滑道宽度为40cm，中间滑道宽度为30cm。
为方便砂底模拆除的施工，滑道高115cm，滑道之间的中心距离为730cm，滑道顶面为一2.5％纵坡。
这种形式的滑道能很好地承受各向作用力，而且高程容易控制，拆。
铁路大跨度预应力混凝土连续梁桥施工技术
科技与创新┃Science and Technology&Innovation ·176·2022年第17期文章编号：2095-6835（2022）17-0176-03铁路大跨度预应力混凝土连续梁桥施工技术邓飞（中铁三局集团有限公司，山西太原030001）摘要：随着中国社会经济的快速发展，各类基础设施建设取得了长足的进步，特别是在铁路工程建设方面有了突破式的进展，为中国国民经济的发展和交通事业的良性运行提供了必要的保障。
在铁路工程的施工建设过程中，大跨度预应力混凝土连续梁桥施工技术被广泛应用。
在这样的背景下，需要高度关注相关技术要点和注意事项，在实践的过程中落实相关要点内容，以此为相关铁路项目和工程施工建设提供必要的支持。
基于此，以具体案例为着手点，重点分析铁路大跨度预应力混凝土连续梁桥施工技术要点以及注意事项等相关内容，希望能够为相关从业者提供有益启示。
关键词：铁路；大跨度预应力混凝土连续梁桥；施工技术；注意事项中图分类号：U441.5文献标志码：A DOI：10.15913/ki.kjycx.2022.17.055在中国国民经济的迅猛发展过程中，需要铁路工程的大力支撑。
在铁路工程的施工建设中，充分发挥大跨度桥梁工程的建设效能，可以有效加快中国的物流体系建设速度，同时为交通事业的良性发展提供必要条件。
在铁路大跨度预应力混凝土连续梁桥施工技术应用过程中，需要充分落实相关技术要点，以此推动预应力混凝土连续梁桥的高质量发展，实现更安全稳定的运行。
1工程概况本文中所介绍的案例是某大跨度混凝土连续梁桥，长336m，箱梁体截面特点为单箱单室、变高度、变截面，底板、腹板、顶板局部向内侧加厚，均按直线线性变化，梁底下缘按二次抛物线变化。
该工程是比较典型的铁路大跨度预应力混凝土连续梁桥，因此在该工程的实际施工建设过程中，要充分明确相对应的技术要点，并且在实践的过程中有效落实，这样才能使该工程体现出更加良好的效能，在安全性、稳定性方面得到显著提升[1]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈大跨度预应力混凝土梁施工技术
摘要：针对具体工程实例，从模板排架体系、混凝土、预应力
筋、波纹管、水泥等原材料、混凝土浇筑过程、预应力筋张拉、孔
道灌浆及与其他专业工种配合等方面详细介绍了后张法大跨度预
应力梁施工方法及关键控制点，并对可能出现的问题进行了分析，
为今后类似工程提供一定的借鉴。
关键词：大跨度；后张法预应力；预应力张拉；质量控制
目前，全球都处在城市建设飞速发展的阶段，对于建筑行业来
说是存在着巨大的机遇，然而机遇和挑战是并存的，面临的挑战也
很大。在建筑行业中，桥梁的作用不容小觑，它不仅是道路连接的
组成部分，可以完成主要的交通运输工作，在一定程度上也起着美
化和欣赏的作用。但是在桥梁的设计及建设中需要考虑很多问题。
混凝土是桥梁建设中最常使用的材料。被人们认为是非常坚固耐用
的，近年来，人们发现混凝土在使用过程中也存在着很多的缺点，
需要进行病害防治和加固整修。
中图分类号：tu74文献标识码： a 文章编号：2095-2104（2012）
06-0020-02
1工程概况
以山东某工程为例，建筑面积11．98万m2，框架结构，预应力
技术主要使用在4层屋面部分的大跨度梁，采用有粘结预应力技术。
按照设计要求，共设置13道预应力大梁，截面尺寸为600×1700，
跨度34．7m，预应力筋采用高强度低松弛钢绞线φs15．24mm，强
度标准值fptk=1860mpa，每根梁4孔预应力筋，每孔预应力筋为7
φs15．2，混凝土强度等级为c40，封端采用c40微膨胀细石混凝
土。
2预应力施工主要技术要点
2．1锚具的选用
本工程采用后张预应力技术，锚具采用stm15系列锚具，锚具
的静载锚固性能应满足:锚固效率系数ηa≥0．95，极限拉力时总
应变εapu≥2．0%;张拉设备应定期校验，检验期限不宜超过半年，
超过校验期限而未进行校验的设备不得用于张拉施工。
2．2铺设底板、绑扎骨架钢筋
在绑扎完成预应力梁上下单排主筋和箍筋后，就可穿插进行预
应力筋的制作。如果现场梁、板底模同时进行铺设，应预留梁一侧
的模板。
2．3钢绞线矢高定位
预应力钢绞线在定矢高前，先进行预应力梁箍筋绑扎，然后根
据设计图进行矢高钢筋定位及固定，图纸的矢高尺寸为预应力梁上
表面至预应力钢绞线中心的距离，近似为上表面至波纹管中心的距
离，因此钢筋的固定应考虑到波纹管及支架钢筋本身的尺寸，支架
钢筋的规格为12，矢高控制钢筋的间距为1000mm左右。
2．4波纹管孔道成型
因塔楼部位施工进度快，裙房4层梁锚于塔楼柱，因此需在柱
端1/3处留设施工缝，预留孔道采用金属波纹管容易锈蚀，不利于
后期灌浆及结构耐久性，故采用塑料波纹管。将波纹管按照矢高钢
筋的控制位置进行铺放，为防止波纹管在混凝土浇筑时产生上浮或
水平位移，必须把波纹管固定在钢筋支架上，用铁丝扎牢。波纹管
露出锚垫板不小于100mm，且每6m一个接头，接头要牢固、严密，
两段工作管要顶紧。
2．5压浆板及泌水管
预应力梁泌水排气孔设在波纹管上，在泌水孔处，先在波纹管
上覆盖带嘴的塑料弧形压板，并用铁丝与波纹管扎牢，再用管子插
在嘴上，并将其引出梁顶面，高出梁顶面约300mm。
2．6预应力钢绞线张拉端部、固定端的安装
1)在预应力钢绞线穿束完成后进行张拉端和固定端锚具的安装
固定，预应力钢绞线的固定端主要分布在梁端部处，将固定端的螺
旋筋和承压板用直径不小于10的二级钢筋与梁筋焊接固定，防止
在浇捣混凝土时，发生偏位现象，端部锚垫板、螺旋筋由于处于支
座钢筋较密处，安装比较困难，在固定时如空间不足可将普通钢筋
适当的挪动位置。
2)张拉端处采用加水平腋解决张拉空间问题，将端部板厚度由
120mm增加至600mm，螺旋筋处增加6排12抗裂钢筋网片，间距65mm，
预留张拉口处钢筋预留焊接接头，张拉完毕后浇筑微膨胀高一等级
细石混凝土。
2．7预应力张拉作业
预应力筋的张拉作业应在混凝土强度达到设计强度100%后进
行，张拉时的强度以现场同条件养护的混凝土报告为准。
1)预应力筋张拉程序为:0→10%σcon(预紧至10%的控制应力，
读数量测伸长值)→20%σcon (读数量测伸长值)→103%σcon (读
数量测伸长值)→锚固卸荷至零;2)张拉控制应力: σcon =0．75×
fptk=0．75×1860=1395mpa;3)初应力时量取千斤顶活塞的伸长量
l1，张拉达20%σcon时再量取千斤顶活塞的伸长量l2，张拉达103%
σcon再量取千斤顶活塞的伸长量l3，l3与l1二者之差为钢束的
实际张拉伸长量;4)张拉时应均匀缓慢、平稳升高油压，逐步张拉
至控制应力;5)对预应力筋张拉理论伸长值进行计算，并与实际伸
长量对比，实际张拉伸长量与理论伸长相比较误差不超过+6%，－
6%，超出时应立即停止张拉，查明原因并采取相应措施后再继续作
业。
2．8预应力灌浆作业
预应力张拉完毕后，在48h内尽快灌浆，以免预应力筋松弛或
锈蚀;孔道灌浆水泥采用42．5级普通硅酸盐水泥，水泥中掺加适
量减水剂和uea微膨胀剂，水灰比控制在0．4～0．42之间，灌浆
前应防止浆体沉淀离析。
2．9张拉口的封锚
灌浆完成后采用手提砂轮切割钢绞线，露出锚具外的钢绞线，
长度不宜小于预应力钢绞线直径的1．5倍，且不宜小于30mm，然
后清理穴口，焊接穴上的断筋和预留插筋，用高一级的细石混凝土
进行封堵。
3主要施工注意事项
1)钢绞线及锚具进场后应进行品种、规格及外观检查，是否有
厂家质量证明书等，每批验收合格后，应按重量不大于60为一批，
现场取样复试，复试合格后方可用于工程;2)塑料波纹管应外观清
洁、无孔洞、咬口紧密、无脱口等现象，并具有抵抗变形的能力，
在浇筑混凝土过程中应确保水泥浆不渗入管内;3)预应力梁高度较
大，对拉螺栓位置应避开波纹管，以防侧模安装时对拉螺栓打穿波
纹管;底模支设时应按1‰起拱，梁下支撑和底模板必须在张拉及锚
固48h后方可拆除;4)混凝土浇筑前，应检查波纹管是否有烧伤及
破损，接头是否牢固、严密，位置是否满足预应力矢高要求等;如
有损伤应采用胶带纸包裹;若预应力筋矢高与普通钢筋相冲突时，
服从预应力筋为原则;5)浇筑混凝土过程中应派专人进行跟踪检
查，严禁振动棒直接振捣钢绞线、波纹管及承压板、螺旋筋，确保
钢绞线曲线形状、矢高及锚具位置准确;梁柱节点处，钢筋、钢绞
线密集，振捣应细致，不得出现漏振、蜂窝和孔洞;6)同条件养护
试块强度达到设计强度100%之后，方可进行张拉，在正式张拉前，
应先将预应力筋预紧至10%的张拉控制力;张拉时发现断丝、滑丝或
锚具碎裂、混凝土破碎，垫板陷入混凝土、有异常声响、伸长值不
足等情况，应立即放松千斤顶，查明原因采取纠正措施后再恢复张
拉;7)预应力筋张拉完成后静停12h进行观测，如未发现问题及时
进行孔道灌浆;灌浆时压力表读数不得小于0．6mpa，灌浆过程中制
作1组(70．7×70．7×70．7)mm的水泥浆试块，标养28d后送实
验室检验试块强度，强度不应低于30mpa。
4结语
在山东某工程屋面结构中，大跨度预应力结构体系施工质量的
好坏，直接影响到整个结构体系的安全，因此在施工过程中，从模
板排架体系、混凝土、预应力筋、波纹管、水泥等原材料、混凝土
浇筑过程、预应力筋张拉、孔道灌浆及与其他专业工种配合等各方
面严格按规范要求进行控制，加强了过程监督，杜绝了预应力施工
过程中质量通病的出现，圆满完成了
大跨度预应力混凝土结构的施工，确保了施工质量及结构安全。
参考文献:
［1］梁佑华．浅析预应力混凝土钢绞线后张法张拉控制程序
［j］．山西建筑，2010，36(29):134-135．
［2］叶智勇．54m预应力t梁施工实践［j］．建筑施工，
2008(10):42-43
