热泵精馏与多效精馏的分析和比较

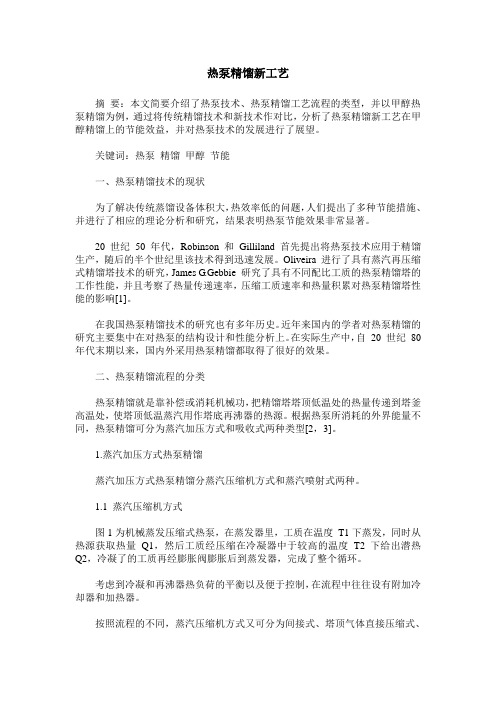

热泵精馏新工艺
热泵精馏新工艺摘要：本文简要介绍了热泵技术、热泵精馏工艺流程的类型，并以甲醇热泵精馏为例，通过将传统精馏技术和新技术作对比，分析了热泵精馏新工艺在甲醇精馏上的节能效益，并对热泵技术的发展进行了展望。
关键词：热泵精馏甲醇节能一、热泵精馏技术的现状为了解决传统蒸馏设备体积大，热效率低的问题，人们提出了多种节能措施、并进行了相应的理论分析和研究，结果表明热泵节能效果非常显著。
20 世纪50 年代，Robinson 和Gilliland 首先提出将热泵技术应用于精馏生产，随后的半个世纪里该技术得到迅速发展。
Oliveira 进行了具有蒸汽再压缩式精馏塔技术的研究，James G.Gebbie 研究了具有不同配比工质的热泵精馏塔的工作性能，并且考察了热量传递速率，压缩工质速率和热量积累对热泵精馏塔性能的影响[1]。
在我国热泵精馏技术的研究也有多年历史。
近年来国内的学者对热泵精馏的研究主要集中在对热泵的结构设计和性能分析上。
在实际生产中，自20 世纪80 年代末期以来，国内外采用热泵精馏都取得了很好的效果。
二、热泵精馏流程的分类热泵精馏就是靠补偿或消耗机械功，把精馏塔塔顶低温处的热量传递到塔釜高温处，使塔顶低温蒸汽用作塔底再沸器的热源。
根据热泵所消耗的外界能量不同，热泵精馏可分为蒸汽加压方式和吸收式两种类型[2，3]。
1.蒸汽加压方式热泵精馏蒸汽加压方式热泵精馏分蒸汽压缩机方式和蒸汽喷射式两种。
1.1 蒸汽压缩机方式图1为机械蒸发压缩式热泵，在蒸发器里，工质在温度T1下蒸发，同时从热源获取热量Q1，然后工质经压缩在冷凝器中于较高的温度T2下给出潜热Q2，冷凝了的工质再经膨胀阀膨胀后到蒸发器，完成了整个循环。
考虑到冷凝和再沸器热负荷的平衡以及便于控制，在流程中往往设有附加冷却器和加热器。
按照流程的不同，蒸汽压缩机方式又可分为间接式、塔顶气体直接压缩式、分割式和塔釜液体闪蒸再沸式四种流程。
1.2 蒸汽喷射式热泵精馏蒸汽喷射式热泵是提高低压蒸汽压力的专门设备，其原理是借助高压蒸汽（驱动蒸汽）喷射产生的高速汽流，将低压蒸汽的压力和温度提高，而高压蒸汽的压力和温度降低。
精馏的节能技术
分抽提出去。
5.当组分α>2，可考虑简单蒸馏，不必用萃取精馏。
对普通精馏塔所组成的顺序用试探法寻优
一般原则： 1．如果各组分的相对挥发度的范围很宽，则按相对挥发度 递减的顺序逐个从塔顶分离出各组分。这是因为，①先分出α 大的，使后续塔的蒸汽量V下降，塔径减小，操作压力P下降 ，冷凝温度T上升。②产品逐个从塔顶出，塔顶蒸汽量小，冷 凝负荷小。 2．如果各组分在原料中的含量差别比较大，而相对挥发度
如图所示：
需要说明的是，在大 多数情况下，采用上述 的节能技术均会减少操 作费用，但可能增加设 备费用，而且操作会变 得更加复杂，要求有较 高的控制水平。因此需 工业分离问题常常涉及到将多组分混合物分 离成两个以上的产品。尽管一个用复杂方法设计 的分离器有可能得到所需要的多个产品，但广泛 采用的仍是一连串的简单分离器（即一股进料， 两个产品的分离器）。这样就引出了先分离哪个 组分，后分离哪个组分的问题，也就是分离顺序 的问题。一般来说，人们总要寻找最优的或费用 最低的顺序，同时兼顾其它因素，例如可操作性、 可靠性和安全性等问题。
多效精馏
多效精馏的基本方式如图：
采用两效或多效精馏是充分利用能级的一个方法。
不论采用哪种方式，其精馏操作所需的热量与单塔
精馏相比较，都可以减少30~40%。 塔压、液体及蒸汽流动组合方式的确定与分离物 系的相对挥发度、进料中低沸点组分和高沸点组分 的相对比例、进料热状态以及热源蒸汽压力和冷却 介质的温度等有关。
（3）用再沸器液体闪蒸的热泵
当塔底产品是一种好的制冷剂时，塔釜液通过膨胀阀 闪蒸到相应于馏出物饱和温度的压力。塔顶冷凝器又起再 沸器的双重作用。在冷凝器中生成的蒸汽在进塔前被再压 缩到塔底压力。下图为该热泵系统在丙烯-丙烷分离中的应 用。 将釜液闪蒸到496.4kPa，用它来除去冷凝器中所需的
热泵精馏的原理
热泵精馏的原理
热泵精馏是一种利用热泵循环的分离技术，其原理可以简述如下：
热泵作为一个热力循环系统，可以将低温的热源经过压缩和加热升高
温度，然后将高温热量传递给需要加热的对象。
而热泵精馏的原理则是在
分馏塔的下部利用热泵蒸发器的供热作用以及压缩机和冷凝器的冷却作用，在精馏塔中将原料液体进行加热和蒸发，然后将所需组分的蒸汽借助热泵
压缩、加热和冷凝的过程分离出来。
具体来说，热泵精馏将低温的热源（如大气空气、地下水等）经过蒸
发器升高其温度，然后通过压缩机将蒸汽的压力升高到分馏塔中的需要温
度等级，再通过冷凝器将高温高压的蒸汽冷却成液体，释放出所带热量。
在精馏过程中，高温高压的热泵制冷剂通过气相传递方式将精馏塔中被蒸
汽带走的组分，逐步冷却并回收，从而实现了组分的分离。
总的来说，热泵精馏技术充分发挥了热泵循环系统的优势，在传热、
制冷、加热等方面实现了融合，提高了工艺效率和能源利用效率。
热泵精馏技术进展介绍
热泵精馏技术进展介绍热泵精馏技术是一种新型的能源利用技术，它是在传统精馏技术的基础上，引入热泵技术，利用热泵对馏分进行加热，从而提高能源利用效率。
热泵精馏技术具有节能、环保、经济等优点，在石油、石化、化工等行业得到了广泛应用。
本文将从热泵精馏技术的基本原理、应用领域、发展现状等方面进行介绍。
一、热泵精馏技术的基本原理热泵精馏技术是将热泵技术应用于传统精馏技术中，其基本原理是利用热泵对馏分进行加热。
热泵是一种能够将低温热量转化为高温热量的装置，它利用制冷剂的循环来完成热量的传递。
热泵精馏技术利用热泵对馏分进行加热，从而提高馏分的温度，使其易于挥发，从而达到提高精馏效率的目的。
热泵精馏技术不仅可以提高能源利用效率，还可以减少环境污染，具有很高的经济效益和社会效益。
二、热泵精馏技术的应用领域热泵精馏技术具有广泛的应用领域，主要包括石油、石化、化工等行业。
在石油行业中，热泵精馏技术可以用于提炼各种石油产品，如汽油、柴油、润滑油等。
在石化行业中，热泵精馏技术可以用于生产各种化工产品，如聚合物、合成纤维等。
在化工行业中，热泵精馏技术可以用于生产各种化工产品，如酸、碱、盐酸等。
三、热泵精馏技术的发展现状热泵精馏技术是一种新型的能源利用技术，近年来得到了快速发展。
在国内，热泵精馏技术已经得到了广泛的应用，各大石油、石化、化工企业都在积极推广和应用这项技术。
同时，国家也在加大对热泵精馏技术的支持力度，制定了相关政策和标准，为热泵精馏技术的发展提供了保障。
在国际上，热泵精馏技术也得到了广泛的应用，各大石油、石化、化工企业都在积极推广和应用这项技术。
四、热泵精馏技术的未来发展热泵精馏技术是一种具有广阔前景的技术，未来的发展前景非常广阔。
随着科技的不断进步和热泵技术的不断改进，热泵精馏技术将会更加成熟和稳定。
同时，随着环保意识的不断提高，热泵精馏技术将会越来越受到重视和关注。
未来，热泵精馏技术将会在各个行业中得到广泛的应用，为推进经济发展和环境保护做出更大的贡献。
热泵在蒸馏过程中的应用
热泵在蒸馏过程中的应用热泵是一种能够将低温热能转化为高温热能的装置，它在工业生产中有着广泛的应用。
其中，热泵在蒸馏过程中的应用，不仅可以提高蒸馏效率，还可以节约能源，减少环境污染。
下面将详细介绍热泵在蒸馏过程中的应用。
蒸馏是一种常用的分离纯化技术，广泛应用于石油化工、化学制药、食品加工等行业。
传统的蒸馏过程通常需要大量的热能输入，以提供所需的蒸汽。
然而，传统的蒸汽产生方式存在诸多问题，如能源消耗大、环境污染等。
而热泵作为一种高效节能的热能利用技术，可以在蒸馏过程中发挥重要作用。
热泵可以用于蒸馏过程中的加热。
传统的蒸馏过程中，需要大量的蒸汽来提供加热能量。
而热泵可以利用低温热能源，通过压缩和蒸发冷凝的过程，将低温热能转化为高温热能。
通过热泵加热，不仅可以减少蒸汽的消耗，还可以提高蒸馏效率。
同时，热泵加热还可以减少能源的消耗，降低生产成本。
热泵还可以用于蒸馏过程中的冷却。
在蒸馏过程中，需要将蒸馏产物冷却至液态，以便进行下一步的处理。
传统的冷却方式通常采用冷却水或制冷剂，但存在着能源消耗大、环境污染等问题。
而热泵可以利用蒸馏产物中的热能，通过蒸发和冷凝的过程，将热能转移至冷却介质中。
通过热泵冷却，不仅可以节约能源，还可以减少环境污染。
热泵还可以用于蒸馏废热的回收利用。
在传统的蒸馏过程中，大量的废热会被排放到大气中，造成能源的浪费和环境的污染。
而热泵可以将蒸馏废热中的热能进行回收利用，用于加热或供暖等用途。
通过废热的回收利用，不仅可以提高能源利用率，还可以减少环境污染。
热泵在蒸馏过程中的应用，可以提高蒸馏效率，节约能源，减少环境污染。
然而，热泵在蒸馏过程中的应用还面临着一些挑战，如热泵的稳定性、可靠性等问题。
因此，在实际应用中，需要进一步优化热泵的设计和控制策略，以提高热泵在蒸馏过程中的性能和可靠性。
希望通过本文的介绍，读者对热泵在蒸馏过程中的应用有更深入的了解。
热泵作为一种高效节能的热能利用技术，将会在蒸馏过程中发挥越来越重要的作用，为工业生产带来更多的便利和效益。
热泵精馏在化工行业中的应用
热泵精馏在化工行业中的应用应用背景热泵精馏（Thermally-coupled distillation，简称TCD）是一种利用热泵技术与精馏技术相结合的高效能热分离过程。
在化工行业中，热泵精馏以其能节约能源、提高生产效率的特点，在石油化工、化纤、农化等领域得到了广泛应用。
传统的精馏过程中，需要大量的能量来将混合物加热至沸点，然后将蒸汽冷凝形成液体，再将液体加热至沸点，如此反复。
这一过程中浪费了大量的能量，对环境造成了严重的污染。
而热泵精馏通过利用低品位的能量，如废热或环境热源，将其转化为高品位的热量以供精馏过程使用，从而实现能源的高效利用。
应用过程热泵精馏的应用过程可以分为以下几个主要步骤：1.热泵产生：通过采用压缩机、冷凝器、蒸发器和节流阀等设备，将低温低品位的能源如废热或环境热源转化为高温高品位的热能。
这一步骤类似于传统的热泵工艺。
2.热泵供热：将热泵产生的热能供给精馏过程中的需要加热的部分，即馏出塔。
通过添加适量的热能，使混合物在塔内达到沸点，从而实现精馏过程。
3.精馏过程：在馏出塔内，混合物根据不同的沸点升序进行分馏，从而分离出馏出液和留在塔内的底液。
传统的精馏过程需要大量的能量来维持馏出塔内的温度，而在热泵精馏过程中，热能的供给大大减少，从而节约了能源。
4.热泵回收：在精馏过程中，热能被部分消耗，需要进行热泵的回收。
通过回收部分底液中的热能，再次供给给热泵产生的环节，来降低能量损失。
应用效果热泵精馏在化工行业中的应用效果显著，主要体现在以下几个方面：1.节约能源：传统的精馏过程中需要大量供热能源，往往是通过燃煤、燃气等方式提供的高品位热能。
而热泵精馏通过利用低品位能源，如废热或环境热源，将其提升到足够高的温度以供精馏过程使用，从而实现了能量的高效利用。
热泵精馏相较于传统精馏方法，能将能源消耗降低30%~60%。
2.提高生产效率：热泵精馏能够通过利用废热或环境热源，为精馏过程提供足够的热能，从而使得混合物更快达到沸点，提高精馏速度。
化工精馏高效节能技术开发及应用分析
化工精馏高效节能技术开发及应用分析摘要：随着对实物资源需求的不断增加和大量矿产资源储备的迅速枯竭，当前的能源危机已成为中国乃至整个国际社会的一个公共问题，因为对物质资源的需求日益增加，大量矿产资源储备迅速耗竭。
在这方面，为进一步降低中国的实际能源消耗，建设节能环保的社会和国家，有关部门建议优化各种工业技术的技术改造，提高工业生产的能源效率，更加重视因此，开发和应用高能效化学蒸馏技术具有重要的理论和实际意义，不应忽视。
关键词：化工精馏高效节能开发应用引言随着企业对节能减排的要求不断增加，石油化工单位能耗的有效减少已成为当前石油化工发展的主要目标。
石油化工目前消耗25%以上的能源。
石油化工装置通常包括反应和分离过程。
其中，石油化学分离过程占能源消耗总量的80%以上，目前工业中使用最广泛的化学分离过程是蒸馏过程，将热能转化为石油化学物质分离，以实现持续的净化功能。
这一过程是不可逆的，因此热量利用率低于10%，控制石油化工反应堆能耗的关键是控制修复过程。
中国大多数石油化工企业中，石油化工企业的产品整改过程大多采用定期整改方法。
胡春丽研究了压缩热泵蒸馏技术，该技术能耗超过50%，现已小规模应用。
传统的重整节能技术主要是分离重整工作和建造反应塔，这可以在一定程度上减少反应能量的消耗，但效果不大。
1 化工精馏高效节能技术开发及应用的意义1.1 有利于降低化工精馏过程的能量消耗化学精馏过程是通过液相气体上的相互转化，轻松有效地传导挥发性成分和挥发性成分，从而分离物质的过程。
研究人员加强节能化学精馏技术的开发和应用，有效控制热传导反应速度，有效控制发生的大蒸汽损失，使精馏塔内部温差发生灵活变化，充分利用精馏塔内部蒸汽热量，采用分级传热技术有效数字化信号传递过程，提高信息传输的效率和精度，为热调节方案的应用奠定了坚实基础。
1.2 有利于提升化工精馏过程的质量和效率化学精馏过程在多个蒸馏塔上进行，介绍了多塔串联运行的能量输送特性，这在很大程度上决定了节能技术的模式和应用方式。
热泵和差压技术在精馏节能中的对比
