工程地质岩组划分
工程岩体分级标准
塑限wp
液限wl w 流动状态
固态
半固态
可塑状态
塑性指数
I p wL wP
工程地质
岩 土 工 程 地 质 分 级 与 分 类
19
7.2 土的工程分类
一般规定
粒组划分
级配指标：不均匀系数(Cu)和曲率系数(Cc)
2 ( d ) 30 Cu Cc d10 d 60 小于某粒径的土颗粒质量累积百分数为10%时，相应的
岩 土 工 程 地 质 分 级 与 分 类
5
工程地质
岩 土 工 程 地 质 分 级 与 分 类
6
工程地质
岩 土 工 程 地 质 分 级 与 分 类
7
7.1 工程岩体分级
工程岩体分级标准（GB50218——94） 定性划分 岩体坚硬程度 定量确定 工程岩体质量的 初步分级 岩体完整程度 定性划分
定量确定
粉质粘土
新近沉积的粘性土
工程地质
岩 土 工 程 地 质 分 级 与 分 类
32
7.2 土的工程分类
我国主要特殊土的基本特性
黄土
红粘土 软土 膨胀土 冻土 盐渍土
工程地质
岩 土 工 程 地 质 分 级 与 分 类
33
7.2 土的工程分类
黄土的成因 气候条件：第四纪干旱和半干旱气候 颜色：多呈黄色、淡灰黄色或褐黄色 原生黄土：不具层理 成因分类 次生黄土具有层理，并含有砂砾和细砾。 天然状态下土质坚硬、压缩性小、强度较高
0.75
工程地质
岩 土 工 程 地 质 分 级 与 分 类
10
工程地质
岩 土 工 程 地 质 分 级 与 分 类
11
定量指标采用岩体完整性指数(Kv)的实测值。当无条 件取得实测值时，也可采用岩体体积节理数(J v)查表
工程岩体分级标准 (四)
3岩体基本质量的分级因素3.1分级因素及其确定方法3.1.1岩体基本质量应由岩石坚硬程度和岩体完整程度两个因素确定。
3.1.2岩石坚硬程度和岩体完整程度，应采用定性划分和定量指标两种方法确定。
3.2.1岩石坚硬程度，应按表3.2.1进行定性划分。
岩石坚硬程度的定性划分表3.2.1工程岩体分级标准（三）3.2.2岩石坚硬程度定性划分时，其风化程度应按表3.2.2确定。
岩石风化程度的划分表3.2.23.3 岩体完整程度的定性划分3.3.1 岩体完整程度，应按表3.3.1进行定性划分。
岩体完整程度的定性划分表3.3.1注：平均间距指主要结构面（1～2组）间距的平均值。
3.3.2 结构面的结合程度，应根据结构面特征，按表3.3.2 确定。
结构面结合程度的划分表3.3.23.4定量指标的确定和划分3.4.1岩石坚硬程度的定量指标，应采用岩石单轴饱和抗压强度（R C）。
R C应采用实用测值。
当无条件取得实测值时，也可采用实测的岩石点荷载强度指数（IS（50））的算值，并按下式换算：RC＝22.82I（3.4.1）3.4.2岩石单轴饱和抗压强度（R C）与定性划分的岩石坚硬程度的对应关系，可按表3.4.2表确定。
R C与定性划分的岩石坚硬程度的对应关系表3.4.23.4.3 岩体完整程度的定量指标，应采用岩体完整性指数（K v）。
K v应采用实测值。
当无条件取得实测值时，也可用岩体体积节理数（Jv ），按表3.4.3确定对应的Kv值。
J v与K v对照表表3.4.33.4.4岩体完整性指数（K v）与定性划分的岩体完整程度的对应关系，可按表3.4.4确定。
K v与定性划分的岩体完整程度的对应关系表3.4.43.4.5 定量指标K v、J v的测试，应符合本标准附录A的规定。
工程岩体分级标准（四）4岩体基本质量分级4.1基本质量级别的确定4.1.1岩体基本质量分级，应根据岩体基本质量的定性特征和岩体基本质量指标（BQ）两者相结合，按表4.1.1确定。

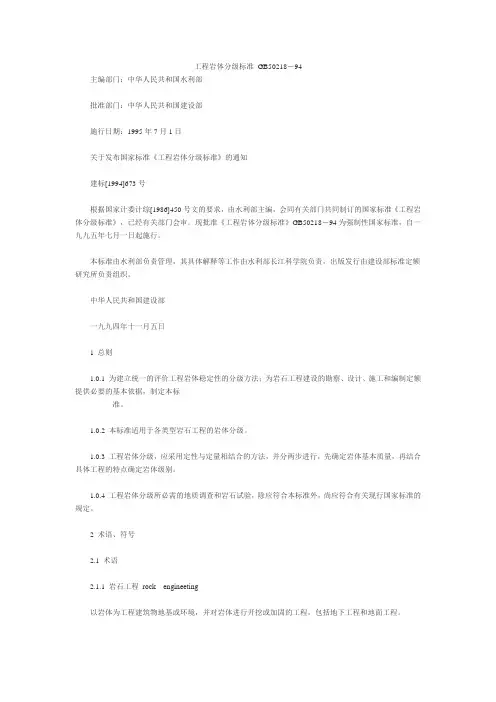

工程岩体分级标准GB50218-94
工程岩体分级标准GB50218－94主编部门：中华人民共和国水利部批准部门：中华人民共和国建设部施行日期：1995年7月1日关于发布国家标准《工程岩体分级标准》的通知建标[1994]673号根据国家计委计综[1986]450号文的要求，由水利部主编，会同有关部门共同制订的国家标准《工程岩体分级标准》，已经有关部门会审。
现批准《工程岩体分级标准》GB50218－94为强制性国家标准，自一九九五年七月一日起施行。
本标准由水利部负责管理，其具体解释等工作由水利部长江科学院负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部一九九四年十一月五日1 总则1.0.1 为建立统一的评价工程岩体稳定性的分级方法；为岩石工程建设的勘察、设计、施工和编制定额提供必要的基本依据，制定本标准。
1.0.2 本标准适用于各类型岩石工程的岩体分级。
1.0.3 工程岩体分级，应采用定性与定量相结合的方法，并分两步进行，先确定岩体基本质量，再结合具体工程的特点确定岩体级别。
1.0.4 工程岩体分级所必需的地质调查和岩石试验，除应符合本标准外，尚应符合有关现行国家标准的规定。
2 术语、符号2.1 术语2.1.1 岩石工程rock engineeting以岩体为工程建筑物地基或环境，并对岩体进行开挖或加固的工程，包括地下工程和地面工程。
2.1.2 工程岩体engineering rock mass岩石工程影响范围内的岩体，包括地下工程岩体、工业与民用建筑地基、大坝基岩、边坡岩体等。
2.1.3 岩体基本质量rock mass basic quality岩体所固有的、影响工程岩体稳定性的最基本属性，岩体基本质量由岩石坚硬程度和岩体完整程度所决定。
2.1.4 结构面sructural plane(discontinuity)岩体内开裂的和易开裂的面，如层面、节理、断层、片理等，又称不连续面。
2.1.5 岩体完整性指数(Kv)（岩体速度指数）intactess index of rock mass(velocity index of rock mass)岩体弹性纵波速度与岩石弹性纵波速度之比的平方。
5.3 ZSL我国工程岩体分级标准
§5.3 我国工程岩体分级标准（GB50218-94）主要内容：一、GB50218-94 分级标准的制定二、工程岩体分级的基本方法三、工程岩体分级标准的应用四、工程岩体分级举例重点：GB50218-94 分级的基本方法。
难点：分级指标的确定。
1、前面主要内容回顾分类目的、原则、指标（考虑的因素）代表性分类：岩块工程分类①迪尔和米勒的双指标分类②岩块强度分类，R c 、I s (50)③岩块质量系数S 分类岩体工程分类①岩体质量指标RQD 分类②岩体地质力学分类—RMR 分类（和差模型）③Barton 隧道围岩分类—Q 分类（积商模型）2、我国岩体分级分类的概况、存在的问题70年代以来，各部门相继制定了一些分类标准，这些分类原则、标准、测试方法等不尽相同，无可比性。
一、GB 50218-94 分级标准的制定21s cs tw cw E σE σS ⎪⎪⎭⎫ ⎝⎛=3、分级标准(BQ标准)制定的原则、目的、方法BQ标准在总结现有各行业分类标准的基础上，编制统一分级标准。
分级的目的为评价工程岩体稳定性。
分类与分级的差别。
分类无序，分级则有序。
BQ标准采用定性与定量相结合的方法，分级过程中，定性与定量同时进行对比检验最后综合评定级别。
定性与定量的优劣。
定性体现经验，定量反映试验。
工程岩体—是指与岩石工程有关的岩体。
岩石工程就是岩体工程，即对岩体利用、治理、改造的工程。
它是工程建筑的一部分。
GB50218-94分级标准属于综合性分类。
4、BQ标准的分级因素各类工程岩体受力状态不同，破坏形式多样，稳定标准不同，如何兼顾各类工程的特点？BQ标准，分析研究众多分类方法及大量工程实践和岩石力学试验研究成果，按照共性提升的原则，将决定各类工程岩体质量和稳定性的基本共性抽出来，即考虑：①岩石作为材料存在的属性—岩石坚硬程度②岩石作为地质存在的属性—岩体完整程度为衡量各类工程岩体稳定性高低的基本尺度，作为分级的基本因素，进行岩体基本质量分级。
工程岩体分级标准
工程岩体分级标准GB50218－94主编部门：中华人民共和国水利部批准部门：中华人民共和国建设部施行日期：1995年7月1日关于发布国家标准《工程岩体分级标准》的通知建标[1994]673号根据国家计委计综[1986]450号文的要求，由水利部主编，会同有关部门共同制订的国家标准《工程岩体分级标准》，已经有关部门会审。
现批准《工程岩体分级标准》GB50218－94为强制性国家标准，自一九九五年七月一日起施行。
本标准由水利部负责管理，其具体解释等工作由水利部长江科学院负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部一九九四年十一月五日1总则1.0.1 为建立统一的评价工程岩体稳定性的分级方法；为岩石工程建设的勘察、设计、施工和编制定额提供必要的基本依据，制定本标准。
1.0.2 本标准适用于各类型岩石工程的岩体分级。
1.0.3 工程岩体分级，应采用定性与定量相结合的方法，并分两步进行，先确定岩体基本质量，再结合具体工程的特点确定岩体级别。
1.0.4 工程岩体分级所必需的地质调查和岩石试验，除应符合本标准外，尚应符合有关现行国家标准的规定。
2术语、符号2.1 术语2.1.1 岩石工程rock engineeting以岩体为工程建筑物地基或环境，并对岩体进行开挖或加固的工程，包括地下工程和地面工程。
2.1.2 工程岩体engineering rock mass岩石工程影响范围内的岩体，包括地下工程岩体、工业与民用建筑地基、大坝基岩、边坡岩体等。
2.1.3 岩体基本质量rock mass basic quality岩体所固有的、影响工程岩体稳定性的最基本属性，岩体基本质量由岩石坚硬程度和岩体完整程度所决定。
2.1.4 结构面sructural plane(discontinuity)岩体内开裂的和易开裂的面，如层面、节理、断层、片理等，又称不连续面。
2.1.5 岩体完整性指数(Kv)(岩体速度指数)intactess index of rock mass(velocity index of rock mass)岩体弹性纵波速度与岩石弹性纵波速度之比的平方。
土壤及岩石级别分类标准
土壤及岩石(普氏)分类表摘自中国工程爆破协会网协会副理事长周家汉的（《全国统一爆破工程消耗量定额》编制工作会议上的讲话）岩体类别在编写原则中，关于岩土爆破工程的土壤及岩石分类仍按建设部《全国统一建筑工程基础定额》中的土壤及岩石（普氏）分类表执行。
在露天、地下、硐室、水下等石方爆破工程中，都有岩体分类问题。
在过去的爆破定额中，均采用前苏联的土壤及岩石分类表（普氏岩石强度系数）把土壤和岩石共划分为五级：Ⅰ-Ⅳ为土壤类；Ⅴ为松石（软石）；Ⅵ-Ⅷ为次坚石；Ⅸ- X为普坚石；Ⅺ-ⅩⅥ为特坚石，每一级都有土壤岩石名称和物理力学性质指标。
在爆破工程的预算定额中过去均采用后四段，即松石、次坚石、普坚石和特坚石，而且已往已有较多的定额参考资料。
2003年颁布实施的国家标准《建设工程工程量清单计价规范》GB50500-2003规定采用的就是上述《土壤及岩石分类表》，1988年《全国统一城镇控制爆破工程、硐宝大爆破工程预算定额》也是采用此分类表。
因此，编制全国统一爆破工程消耗量定额也决定采用该分类表。
该表已为国内建筑工程与爆破界所公认，不仅可以确定工程所在岩石的开挖方法、判断岩石爆破的难易程度，而且可以作为计算承包工程单价、编制招投标的依据。
建国以来，我国科技工作者对岩石在分类分级进行过大量工作。
如东北工学院，科学院工程地质研究所等。
东北大学进行了岩石可爆性与稳定性的研究，提出了分级方法。
其中岩石的可爆性分级是以能量平衡为准则，根据标准条件下爆破漏中体积、大块率、小块率、平均合格率试验数据以及岩石波阻抗，计算出岩石可爆性指数，提出分级表。
共分为：易爆、中等可爆、难爆、很难爆、极端难爆五个等级。
虽经过冶金部组织通过技术鉴定，但未成为全国公认的分级表，未能推广纳入爆破定额。
但可供研究参考。
我国工程地质科学工作者（科学院地质所等）为了建立统一评价工程岩爆稳定性的分级标准，为岩土工程建设的勘察、设计、施工和编制定额提供必要的基本依据，经过多年研究并制定颁布了我国工程岩体分级标准（GB50218-94）。
土壤及岩石级别分类标准
土壤及岩石(普氏)分类表摘自中国工程爆破协会网协会副理事长周家汉的（《全国统一爆破工程消耗量定额》编制工作会议上的讲话）岩体类别在编写原则中，关于岩土爆破工程的土壤及岩石分类仍按建设部《全国统一建筑工程基础定额》中的土壤及岩石（普氏）分类表执行。
在露天、地下、硐室、水下等石方爆破工程中，都有岩体分类问题。
在过去的爆破定额中，均采用前苏联的土壤及岩石分类表（普氏岩石强度系数）把土壤和岩石共划分为五级：Ⅰ-Ⅳ为土壤类；Ⅴ为松石（软石）；Ⅵ-Ⅷ为次坚石；Ⅸ- X为普坚石；Ⅺ-ⅩⅥ为特坚石，每一级都有土壤岩石名称和物理力学性质指标。
在爆破工程的预算定额中过去均采用后四段，即松石、次坚石、普坚石和特坚石，而且已往已有较多的定额参考资料。
2003年颁布实施的国家标准《建设工程工程量清单计价规范》GB50500-2003规定采用的就是上述《土壤及岩石分类表》，1988年《全国统一城镇控制爆破工程、硐宝大爆破工程预算定额》也是采用此分类表。
因此，编制全国统一爆破工程消耗量定额也决定采用该分类表。
该表已为国内建筑工程与爆破界所公认，不仅可以确定工程所在岩石的开挖方法、判断岩石爆破的难易程度，而且可以作为计算承包工程单价、编制招投标的依据。
建国以来，我国科技工作者对岩石在分类分级进行过大量工作。
如东北工学院，科学院工程地质研究所等。
东北大学进行了岩石可爆性与稳定性的研究，提出了分级方法。
其中岩石的可爆性分级是以能量平衡为准则，根据标准条件下爆破漏中体积、大块率、小块率、平均合格率试验数据以及岩石波阻抗，计算出岩石可爆性指数，提出分级表。
共分为：易爆、中等可爆、难爆、很难爆、极端难爆五个等级。
虽经过冶金部组织通过技术鉴定，但未成为全国公认的分级表，未能推广纳入爆破定额。
但可供研究参考。
我国工程地质科学工作者（科学院地质所等）为了建立统一评价工程岩爆稳定性的分级标准，为岩土工程建设的勘察、设计、施工和编制定额提供必要的基本依据，经过多年研究并制定颁布了我国工程岩体分级标准（GB50218-94）。
隧道围岩分级
铁路隧道围岩分级一、铁路隧道围岩分级类型根据《铁路隧道工程施工技术指南》铁路隧道围岩分级判定的内容将不同岩石性质和岩体结构的隧道围岩分为Ⅰ～Ⅵ六个基本级别。
铁路隧道围岩分级表注：表中“围岩级别”和“围岩主要工程地质条件”栏，不包括膨胀性围岩、多年冻土等特殊岩土。
二、围岩级别判定的一般步骤1、收集整理隧道场地的区域地质资料，分析研究设计图纸上详细的地勘报告，明确隧区主要的岩层、岩性、岩体构造、不良地质以及水文地质条件。
特别是要详细研究不良构造体和不良地质作用对隧道区围岩的岩石强度、岩体完整性的影响。
从整体上把握该区域工程地质条件。
2、按照编制的实施性超前地质预报组织进行隧道掌子面前方地质预测预报，并根据真实的预报结论分析判断掌子面前方的围岩情况。
一方面根据预报结论初步判断围岩基本分级的级别，并将其与设计时提供的围岩分级进行比对，另一方面作为围岩级别和支护方案变更的依据之一。
3、实时记录掌子面地质素描表和围岩级别判定卡中的内容，特别是要客观填写掌子面围岩的岩性指标、岩体完整性情况和地下水状况，这些指标均是作为围岩基本分级的理论依据。
如果难以明确围岩的地质条件，可通过实验和理论计算来确定围岩的各项力学性能和构造特点，来加以判断围岩级别。
4、根据得出的围岩岩性特征、构造特征以及其它相关资料并按照隧道围岩分级的标准进行围岩级别的判定。
三、围岩判定主要依据1、岩石的坚硬程度①从定性划分硬质岩包括坚硬岩和较硬岩，软质岩包括较软岩、软岩和及软岩。
坚硬岩:锤击声清脆，有回弹，震手，难击碎，基本无吸水反应。
代表性岩石如未风化～微风化花岗岩、闪长岩、辉绿岩、玄武岩、安山岩、片麻岩、石英岩、石英砂岩、硅质砾岩、硅质石灰岩等。
较硬岩:锤击声较清脆，有轻微回弹，稍震手，较难击碎，有轻微吸水反应。
代表性岩石有1、微风化的坚硬岩石；2、未风化的大理岩、板岩、石灰岩、白云岩、钙质砂岩等。
较软岩:锤击声不清脆，无回弹，轻易击碎，浸水后指甲可刻出印痕。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
当前有关岩体工程地质岩组的划分方法，主要是从岩体结构观点出发，即以岩性和原生结构面的性质及其分布规律等为标志进行划分的。
具体表现在，首先，就岩性而言要求每一岩组内岩性是相同的，主要指的是成因相同和岩石物质成分相类似；其次，要求每一岩组中的原生结构面性质是相同的，这里主要指成因相同、分布规律相同、密度相同、层厚一致及延展性相同等，然后对岩体进行工程地质岩组划分，划分出的每一岩组都应具有其一定的物理力学指标、一定的水理性质、渗透性质及其一定的波速传播特征等，这些共同点就形成了每一岩组内具有一定相类似的工程地质性质。
3. 岩土体工程地质类型
岩土体是地质灾害产生的物质基础，其类型、性质、结构及构造特征对地质灾害的成生发育存在重要影响。
并且，大量事实业已证明，地质灾害与地层岩性关系极为密切。
根据建造特征,将西部地区岩体划分为岩浆岩、沉积碎屑岩、沉积碳酸盐岩和变质岩等5种类型，再依据岩体的强度（表1）及其结构特征，进一步将其划分为10种组合类型，土体主要可分为卵砾类土、粘性土和砂类土、冻土、胀缩土、黄土类土及风积砂等6种类型，它们的分布及工程地质特征见图2、表2。
另外区内还有小面积分布的盐土、淤泥软土等。
这些地区修建构筑物时要注意其地基的不稳定性。
为减轻图面负担，在《中国西部地质灾害图》图面上只表示岩浆岩类（Y）、变质岩类（B）、碎屑岩类（S）、碳酸盐岩类（T）和第四纪堆积层（Q）。
表2 西部地区岩土体工程地质特征简表。
