石油沥青基中间相炭微球用作锂离子电池负极材料时与电解液的相容性

合集下载

3锂离子电池负极材料与应用简介-20110312

3锂离子电池负极材料与应用简介-20110312

人造石墨简介—石墨单颗粒的晶型特点
微米级的石墨单颗粒都具有一定程度的各向异性的特点。
作为锂离子二次电池负极材料,石墨单颗粒的各向异性特 征会在一定程度上引起电池制作过程中的下列特性 ①极片膨胀且易脱落 ②与电液相容性变差 ③循环变差 ④平台变低
改变石墨单颗粒的各向异性是人造研发根本。
高度各向异性负极材料单颗粒示意图
石墨电极的充放电曲线
一、负极概述—石墨负极材料充放电示意图
电解液
石墨单颗粒
Li+
Li+
Li+ Li+
Li+ PC
Li+
《1》一般石墨负极材料的层间距为3.356-3.366A左右。
PC
《2》锂离子与石墨发生插层反应(嵌入)石墨层间距要
扩张到3.70左右。
PC
《3》PC与石墨发生插层反应石墨层间距要扩张到7.98左
中间相石墨简介—中间相石墨应用
近年来,利用中间相炭微球负极材料所具有的高的倍率性能、长 循环寿命和高安全性能,中间相炭微球负极材料在动力电池上得到广 泛应用,同时也在一些高倍率航模、车模及圆柱电池中使用;
中间相石墨简介—中间相石墨改进方向
1、通过合成与热处理工艺改进,提高石墨化度; 实施效果----容量提高5%,压实提高10%左右;
一、负极概述—石墨的插锂特性
(1)插锂电位低且平坦,可为锂离子提供高的、平稳的工作电压,大部分插锂容 量分布在-0.20V~0V之间(vs.Li/Li+);
(2)插锂容量高,LiC6的理论容量为372mAh/g; (3)与有机溶液相容能力差,易发生溶剂共插入现象,从而降低插锂性能。
锂的插入反应 一般是从菱形位置 (即端面,Z字型 面和扶椅型面)进 行,因为锂从完整 的墨片基面是无法 穿过的。但是如果 基面存在缺陷结构 诸如微孔等,也可 以经基面进行插锂。

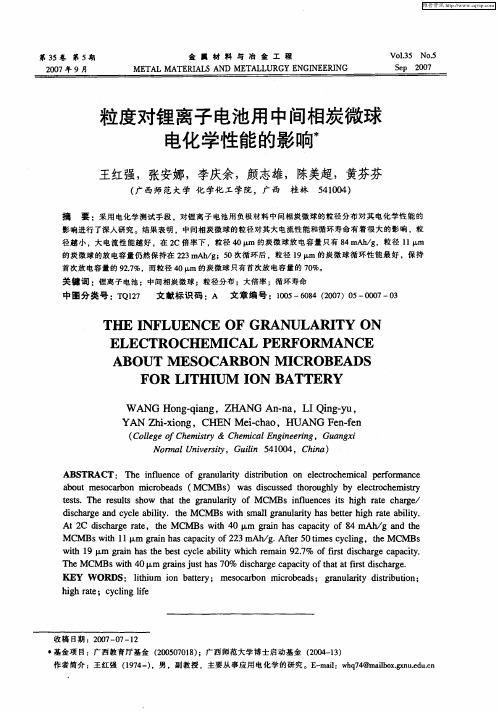

粒度对锂离子电池用中间相炭微球电化学性能的影响

粒度对锂离子电池用中间相炭微球电化学性能的影响

收稿 日期 :20 — 7 2 0 7 0 —1 ・基金 项 目 :广 西 教育 厅 基 金 (0 5 7 1 ) 2 0 0 0 8 ;广 西 师 范 大 学 博 士启 动 基 金 (0 4 1 ) 2 0 — 3 作 者 简介 :王 红 强 (9 4 ) 17 一 ,男 ,副 教 授 ,主 要从 事应 用 电 化 学 的研 究 。E ma :w q 4 - i h7 @ma bx x u d . l i o . n . uc l g e n
11中间相炭微球的粒度测试中间相炭微球自制的粒度测试在英国malvern公司的microplus激光粒径分析仪上进行粒径分析的范围为055550m12电池制备及电化学性能测试将制备好的试样与粘结剂聚偏氟乙烯pvdf溶剂n甲基吡咯烷酮nmp及添加剂按一定比例充分混合均匀涂覆在0015mm厚的铜箔上压制成片然后制成1cm在真空干燥箱中160下烘干12h备用
wil1 m ri a eb s y Nhomakorabea b ̄ y whc e in 9 .% o ns d sh g a a i . t l 9 g an h st e tc cea i t i hr ma 27 h ff, i a ec p ct t cr y
T e MB i 0 . h MC s t 4 m r n jsh 0 dsh g pcyo a tn t sh g. wh ga sut a 7% i a ec ai f t , ca e i s cr a t t a fsd r h i
N r a nv ri ,Gul 5 10 ,C i ) om l ies y U t in 4 0 4 hn i a
ABS TRACT : Th n u n e o rn lr y dsrb t n o lcr c e c l p rom a c e if e c f g a uai it ui n ee t h mia ef r n e l t i o o

热处理温度对中间相炭微球电化学性能的影响

热处理温度对中间相炭微球电化学性能的影响

热处理温度对中间相炭微球电化学性能的影响中间相炭微球(MPCs)具有优良的电化学性能,可在锂离子电池(LIBs)和锂/空气电池(LABs)中得到广泛应用。

然而,低温处理不仅会影响MPCs的孔隙结构性能,还会影响镍基合金的电化学性能。

因此,探究温度对MPCs电化学性能的影响变得尤为重要。

本文采用X射线衍射(XRD)技术、扫描电子显微镜(SEM)和电化学测试仪(EIS),研究了热处理温度在50 °C–400 °C范围内对MPCs结构、形貌和电化学性能的影响。

实验结果表明,当温度小于200 °C时,随着温度的升高,MPCs粒度明显减小,比表面积和孔道分布均不断增加;此外,热处理温度为200 °C时,MPCs的电化学性能最佳,循环伏安(CA)和容量恢复率(CRR)均达到最大值。

本文证实,热处理温度是MPCs电化学性能的重要因素,其可以通过控制有机物热处理温度来调控MPCs的结构、形貌和电化学性能。

摘要:本文通过X射线衍射(XRD)、扫描电子显微镜(SEM)和电化学测试仪(EIS),研究了温度在50 °C–400 °C范围内对中间相炭微球(MPCs)结构、形貌和电化学性能的影响。

结果表明,当温度在50 °C至200 °C范围内时,MPCs结构和形貌会随温度升高而发生显著变化,其电化学性能也呈现相应变化。

热处理温度可以控制MPCs的结构、形貌和电化学性能,从而为未来LIBs和LABs的开发奠定基础。

关键词:中间相炭微球,热处理温度,结构性能,形貌,电化学性能在先前的实验中,研究者以不同的温度处理MPCs,并比较它们在电化学性能方面的表现。

有趣的是,当温度超过200 °C时,随着温度的升高,MPCs的孔道结构发生了明显的变化,而循环伏安(CA)和容量恢复率(CRR)则逐渐减小。

这表明,当温度大于200 °C时,有机物质分解将影响MPCs的结构,从而降低其电化学性能。

中间相炭微球用途

中间相炭微球用途

中间相炭微球用途
中间相炭微球是一种特殊的材料,具有广泛的应用领域。

下面将从环境保护、能源存储和生物医学三个方面介绍中间相炭微球的用途。

一、环境保护方面
中间相炭微球可以作为吸附剂用于水污染治理。

由于其具有大比表面积和高孔隙率的特点,中间相炭微球能够高效吸附水中的有机物、重金属离子和微生物等污染物质。

通过调控中间相炭微球的孔径和表面化学性质,可以实现对不同种类污染物的选择性吸附。

此外,中间相炭微球还可以用于土壤修复和废气处理等环境治理领域。

二、能源存储方面
中间相炭微球在能源领域具有重要的应用前景。

由于其独特的碳纤维结构和多孔性,中间相炭微球可以作为电极材料用于超级电容器和锂离子电池等能源存储设备中。

相比于传统材料,中间相炭微球具有更高的比电容和更长的循环寿命,能够提高能源存储设备的性能和可靠性。

此外,中间相炭微球还可以用于光催化和电催化等能源转换过程中。

三、生物医学方面
中间相炭微球在生物医学领域发挥着重要作用。

由于其生物相容性好、表面活性高和孔径可调的特点,中间相炭微球可以用于药物传递和组织工程等领域。

在药物传递方面,中间相炭微球可以作为载
体材料,将药物包裹在微球内部,并通过调控微球的孔隙结构和表面性质,实现药物的控释和靶向输送。

在组织工程方面,中间相炭微球可以作为支架材料用于细胞培养和组织修复,通过提供三维支撑结构和促进细胞生长,实现组织的重建和再生。

中间相炭微球具有广泛的应用领域,包括环境保护、能源存储和生物医学等方面。

随着科技的不断进步和发展,相信中间相炭微球的应用前景会更加广阔,为人们的生活带来更多的便利和改善。

低温CoCl2催化热处理中间相炭微球用作锂离子电池负极材料

低温CoCl2催化热处理中间相炭微球用作锂离子电池负极材料
石 墨 片层过 度溶胀 、 陷 和 不能 大 电流 充 放 电 的 问 塌 题 。因此 , MB MC s是 一 种 性 能 非 常优 异 的锂 离 子 电池 负极材 料 ’ 。但 是 MC m MBs 要 2 0 ~ 需 5 0C o
30 0 0o C的高温石 墨 化 , 不仅 耗 能 严 重 , 且 直 接 导 而 致 市 场 售 价 居 高 不 下 , 际 充 放 电 容 量 约 为 实
MC s 用化 , 会 获 得 一 种 新 的高 容 量 负 极 材 MB 实 将 料 。因此 , 高低 温处理 MC s 提 MB 的充放 电效 率 , 减
少首 次不 可逆 容量 是低 温处 理 MC s MB 高容 量 化 进 程 中需 要 迫切 解决 的问题 。
如能 将 MC MBs 理 成 表 面 为类 石 墨 化 层 , 处 内
材 料 有 限 公 司 提 供 ,平 均 拉 度 2 i 5t m,密 度
1 5g m 。 . /c
收稿 日期 :0 6 1-ቤተ መጻሕፍቲ ባይዱ: 修 回 日期 : 0 —20 2 0 ・02 2 61- 0 9
炭 的种类 比较 多 , 放 电性 能 的差 异 也 比较 大 。其 充 中 ,中 间 相 炭 微 球 (Meoab n irb a s scro m co ed . MC s 呈 球形 片层 结 构 MB ) , 积 密度 较 高 , 锂 堆 嵌
电 比容 量最 高 , 可达 1 9 0mACg 。但 是 , 温处 1 I ¨ 低 理 MC MBs 的首次 不可 逆 容量 高达 4 0 h g 第 1 4 / , mA 次 的 充 放 电 效 率 比较 低 。如 果 能 将 低 温 处 理 的
的探 索 。
的体积 容量 也 比较 大 ; MB 的外 表 面 积较 小 , MC s 可

关于锂离子电池负极材料的研究分析

关于锂离子电池负极材料的研究分析

关于锂离子电池负极材料的研究分析摘要:锂离子电池是绿色环保的可充电电池系统之一,具有电压高,循环寿命长,毒性低和安全性高的优点。

负极材料是锂离子电池的重要组成部分,传统商业石墨具有价格低廉和导电性好的优点,是最广泛的工业负极材料。

然而,石墨的放电容量较低,这限制了其在高能量密度电池中的应用。

能够提供高放电容量的新型负极材料的开发已成为突破锂离子电池广泛应用限制的关键。

关键词:锂离子电池;负极材料;研究引言:锂离子电池的比容量主要取决于正负极材料。

正极材料已经达到其各自理论比容量极限的情况下,锂离子电池比容量的提升只能依靠负极材料的发展。

在新型碳材料中,石墨烯自诞生以来就受到了研究人员的青睐。

锂离子可以储存在石墨烯片的两侧。

基于双电层吸附结构,石墨烯的理论比容量非常高,相当于传统石墨负极的2倍。

一锂离子电池负极材料的基本特点锂电子电池负极材料对锂离子电池性能的提升有着十分重要的作用,锂电子负极材料在使用的过程中要具备以下几个条件:第一,锂离子负极材料要为层状结构或者隧道结构,这样结构能够使得锂离子脱嵌,并在锂离子出现脱出、嵌入时不会出现明显的结构变化,从而使得锂离子电池电极具备良好的充放电能量,提高电池的使用寿命。

第二,锂离子要能够尽可能多的完成嵌入和脱出,从而使得电子具有较高的可逆性。

同时,在锂离子脱嵌的过程中电池本身要能够实现平稳的充电和放电。

第三,第一次不可逆电池的放电量比较小。

第四,锂离子电池负极材料要具备较强的安全性能。

第五,锂离子电池材料和电解质溶剂的相容性比较好。

第六,锂离子电池负极材料资源获取丰富、多样,价格低廉。

二锂离子电池负极材料的基本类型(1)碳材料①石墨。

碳材料按照结构可以划分为石墨和无定形碳元素。

石墨是锂离子电池常用的碳负极材料,具备良好的导电性和结晶度,且石墨本身还具备完整的层状晶体结构,十分适合锂离子的嵌入和脱出。

在工业领域会选择多鳞片的石墨来作为碳负极原材料。

②无定形碳。

中间相碳微球的用途


液相色谱柱填料
可以满足以下要求:
1. 能过在强酸或基本溶液下使用
2. 不产生有溶剂造成的体积变化或变化很少 3. 耐高温 4. 尽可能完全无活性 5. 在水中分离能力不变化
其他用途
另外还可用作充材料、导电料、阳离子
交换剂、功能复合材料等。
若能廉价高效地进一步制的有特定尺 寸结构定向好的中间相炭微球,就能使之 更广泛的应用于诸如机械工业、能工业、 化学工业、半导体工业、新能源、环保等 领域。
对于中间相碳微球的应用,我们要先了解 其性能的优点。
1.
中间相碳微球具有放电电压平台平稳,放电容量 高,密度大,比表小等优点;是一种优异的锂离子 电池负极材料,是汽车动力电池的重要原料,有很 好的应用前景,和价值。由于其电化学性能、工艺 性能和安全性能较好,还能满足动力电池大电流充 放电的要求。
下面了解一下在世界上中间相碳微球关于锂电形颗粒, 并通 过调整组份内β树脂含量可以具有适宜的自 粘接性,因此是一种制备复合材料的优质 原料。 直接压粉成型,热处理发生自烧结作 用生成高强高密各向同性碳材料,省去了 普通石墨制品所需的混捏、浸渍、焙烧等 工序,而制出的碳材料又具有杰出的力学 性能。
其他复合材料
把碳化硼颗粒与MCMB混合均匀后, 在高压下冷压成型后高温热处理所具备的 复合材料具有良好的抗氧化应能。MCMB 与碳纤维复合材料显示具有杰出的力学性 能,即:高强度、高密度和优越的耐磨性 能。与通常的碳碳复合材料比具有艺简 单、成本低等优点,因此这种复合材料有 望得到更广大的应用。
锂电池
MCMB作为负极材料具有如下优点: MCMB是一支能够球形颗粒,它能够 紧密堆积而形成高密度电极 。 MCMB具有较低的表面积,减少了在 充放电过程中发生的表皮反应。 MCMB内部晶体结构呈径向排列, 意味着在表面存在许多暴露着的石墨晶体 边缘,从而使 MCMB能够大电流密度充放 电。

炭气凝胶微球的制备及在锂离子电池负极材料中的应用

仪 上 进行 。操 作 条 件 : 靶 辐 射 C K 铜 u =0 1 4n .5 m,
第 一作 者 : 18 年 生, 男。 9 1 硕士生
*通讯 联系人
E ma :c e x @ma . u te u c i hnh l i b t. d .n l
步进 宽 度 00 。步 速 1。mi。 比表 面及 孔 径 测试 .2, 0/ n 是 在 美 国 NO 4 0e吸 附 仪 上 在 7 下 进 行 氮 VA 20 7 K
维普资讯
第3 3卷 第 2期
20 0 6篮
北 京 化 工 大 学 学 报
J OURNAL OF UI BE NG UNI VERSTY I OF CHEM I CAL TE CHNOL OGY
Vo _ 3 I3 ,No 2 . 2 0 06
的 比表面积有关。但在首次循环后 , 具有 良好的循环性能 , 循环 2 0次后可逆 充电容量为 2 1 Ah g 循环效率达到 8 / , m
1 0% 。 0
关键 词 : 炭气凝胶 ;炭微球 ;中孔 网络 ; 锂离子 电池
中 囝 分 类 号 : M9 2 9 T 1 .
自 Sn 公 司 以炭材 料替 代金 属锂 做 负极材 料 , oy 解决 了锂 离 子 电池 在 实 际 应 用 中的 安 全 性 问 题 以
10 / 。 00 m2g 这种 特殊 结构 的材 料 具 有广 泛 的 应 用前
酸酯 , 按照体积比为 9 1 : 配比) 。采用增力电动搅拌 机 以转速 4 0rmi 拌 7 后 。 品 装 入 高 能 0 n搅 / 2h之 样 离 心机 以转速 2 0 mi 心分 离 ,0 i 0 0 / n离 r 1 n后取 出, a r

锂离子电池负极材料-原理及应用骆兆军


gas
l liquid
s
sl
solid
接触角:液滴在固体的表面达到平衡时,在气、液、固三相 交界处,气液界面和液固界面之间的夹角称为接触角。
测量时间
所用仪器 测试标准液体:
样品名 15μm 外 15μm内 12μm外 12μm内 10μm外 10μm内 9μm外 9μm内
2006-12-20
丙 烯 碳 酸 酯 ( PC ) 电 解 液 体 系 : 以 丙烯碳酸酯为溶剂主要组分的电解液在 锂插入石墨过程中,在高度石墨化碳材 料表面发生分解如图17所示。
图17 石墨化负极材料在1mol/L LiPF6 丙烯碳 酸酯电解液体系中的电化学行为
主要原因在于丙烯碳酸酯在石墨表面发生分解,不能形成有效的钝化膜,其发生分散 机理可示意如图16所示。充放电过程生成的主要产物为烷基碳酸锂(ROCO2Li),在 放电曲线上表现出0.8V左右的放电平台。0.8V左右的平台越长,分解的溶剂越多,产 生的气体量也相应增加。
严格说来,石墨层间吸引力一定,石墨剥离现象的发生,主要取决于溶剂分子插入石 墨墨片分子间的容易程度以及是否存在稳定的SEI膜。而溶剂分子插入石墨墨片分子间 的容易程度与石墨本身结构如结晶度和缺陷的含量以及溶剂分子的结构有关;
溶剂分子的结构明显影响石墨的剥离程度,扫描隧道显微镜(STM)结果表明:溶剂 分子的插入是形成SEI膜和引起石墨层剥落现象的必要步骤,关键在于石墨层大量剥落 以前在石墨表面是否已经形成均匀致密的钝化膜;
在石墨化过程中,随石墨化程度的提高,碳材料的密度逐渐增加,而对于孔隙的数目 而言则是逐渐减少。孔结构同样有开孔和闭孔两种。随石墨化程度增加,闭孔的相对 含量较低,而开孔的相对含量升高。
4.石墨材料的基本结构及晶体性质

团体标准 锂离子电池负极材料用沥青

团体标准锂离子电池负极材料用沥青
团体标准是针对某一特定领域的标准化要求和规范,以确保产品的质量和性能符合特定的标准。

针对锂离子电池负极材料,目前主要使用的是石墨。

沥青作为一种材料,虽然在某些应用中也可以用于电池负极材料,但目前尚未有团体标准将沥青作为锂离子电池负极材料的首选材料之一。

在锂离子电池负极材料的选择上,石墨是最常用的材料,因为它具有较高的电导率、较低的导电损耗和较高的充放电循环稳定性。

此外,锂离子电池的负极材料还需要具备较好的化学稳定性和结构稳定性,以确保电池在循环使用过程中不会出现过度变形或结构破损。

虽然沥青具有一定的导电性,但其电导率较低,且在充放电过程中容易发生结构变化和化学反应。

因此,沥青作为锂离子电池负极材料的使用尚未得到广泛应用,并且缺乏相应的团体标准。

未来,如果沥青能够在锂离子电池负极材料的应用上发展出更好的性能和稳定性,可能会有相应的团体标准出台。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

石油沥青基中间相炭微球用作锂离子电池负极材料时与电解液的相容性.txt43风帆,不挂在桅杆上,是一块无用的布;桅杆,不挂上风帆,是一根平常的柱;理想,不付诸行动是虚无缥缈的雾;行动,而没有理想,是徒走没有尽头的路。44成功的门往往虚掩着,只要你勇敢去推,它就会豁然洞开。 本文由yuyehua530贡献 pdf文档可能在WAP端浏览体验不佳。建议您优先选择TXT,或下载源文件到本机查看。 2002 年第 1 期 CARBON TECHNIQUES 2002 № 1 总第 118 期 炭 素 技 术 SUM118 石油沥青基中间相炭微球用作锂离子电池负极 材料时与电解液的相容性 徐仲榆1 ,朱鹏2 ,彭丽华2 ,郑洪河1 ,尹笃林2 ( 1. 湖南大学 新型炭材料研究所 ,长沙 410082 ;2. 湖南师范大学 化学化工学院 ,长沙 410081) 摘 : 选择经最高热处理温度 t max = 2 800 ℃ 要 处理过的石油沥青基中间相炭微球 ( P - MCMB) 试样作为锂离 子电池 (L IB) 的负极材料 ,组配了 6 种常用的电解液 ,运用恒电流充 、 放电法 ,粉末微电极循环伏安法 ,考察了 P - MCMB 试样在各种电解液中的充 、 放电性能 。采用 F TIR 光谱技术测定了 P - MCMB 试样在 6 种电解液中 首次充电时表面生成的 SEI 膜的化学成分 。实验结果表明 , P - MCMB 试样与电解液的相容性和 SEI 膜的织 构有关 。 关键词 : 锂离子电池 ; 负极材料 ; 石油沥青基 MCMB ;电解液 ; 相容性 中图分类号 : TM911. 15 文献标识码 :A 文章编号 :100123741 ( 2002) 0120001207 SEI films. bility ( 1. The Instit ute of New Carbon Materials , Hunan U niversity , Changsha 410082 ,China ;2. College of Chemist ry & Chemical Engineering , Hunan Normal U niversity , Changsha , Hunan 410081 , China) Abstract : Petroleum pitch2based Mesocarbon Microbeads ( P2MCMB) were heat2treated at 2 800 ℃, The heat2treat2 Key words : Lit hium ion batteries ; negative electrode materials ;petroleum pitch based MCMB ;electrolytes ; compati2 中间相炭微球是锂离子电池 ( L IB ) 理想的炭 基金项目 : 湖南省科技厅重点项目 ( 00 GK1006) ,教育部博士点基金资助课题 ( 200053209) 收稿日期 :2001 - 08 - 16 作者简介 : 徐仲榆 男 1932 年 1 月生 ,教授 ,博士生导师 ,湖南大学新型炭材料研究所所长 。 COMPATIBIL ITY OF EL ECTROLYTES WITH PETROL EUM PITCH BASED MESOCARBO N 2 MICROBEADS USED AS THE NEGATIVE EL ECTROD E MATERIALS IN L ITHIUM IO N BATTERIES ed samples were used as t he negative electrode materials in lit hium ion batteries. The charging2discharging perfor2 experiments and t he powder microelectrode cyclic voltametry experiments. The chemical composition of t he SEI film , mance of t he samples in six kinds of common electrolytes was investigated by t he galvanostatic charging2discharging which formed in t he electrolytes during t he first charging process , was analyzed by F T2IR spectrum. The experimen2 tal results indicate t hat t he compatibility of t he electrolytes wit h t he P2MCMB samples is related to t he textures of t he XU ZHON G2yu1 , ZHU Peng2 , PEN G Li2hua2 , ZHEN G Hong2he1 , YIN Du2lin2 负极材料之一 , 但在组配锂离子电池时必须选择 编辑 张 勇 炭 素 技 术 2002 年 ?2 ? 一种最合适 ( 相容 ) 的电解液 , 才能使其充分地表 现出优良的充放电性能来 , 为此我们选择经 t max = 2 800 ℃热处理过的具有良好贮锂结构的石油 沥青基中间相炭微球 ( P - MCMB ) 试样 , 组配了 6 种常用的电解液 , 通过考察 P - MCMB 试样在 6 种电解液中的充 、 放电性能来讨论 P - MCMB 与 电解液的相容性 。 表2 实验中使用的各种溶剂的物理化学参数 Table 2 The physical and chemical properties of the solvents used in the experiments 溶剂 介电常数 PC EC DMC 64. 4 89. 6 3. 12 2. 81 7. 21 粘度/ cP 25. 3 18. 5 ( 40 ℃ ) 6 7. 5 4. 6 1 实验 1. 1 试样的制备 1 . 1 . 1 P - MCMB 的制备 DEC DM E 3 玻璃炭电极表面的测试结果 。 以精制石油沥青为原料 , 将其装入反应釜内 , 以一定速率升温至指定温度 , 持续搅拌 , 进行热缩 聚反应 , 经一定时间后 , 自然冷却至室温 , 将热缩 聚反应所得的含中间相沥青炭微球的产物用溶剂 萃取法 分 离 出 各 向 同 性 母 体 成 分 后 , 经 洗 涤 、 干 燥 ,即可得到石油沥青基中间相炭微球 ( P MCMB ) 。 1 . 1 . 2 P - MCMB 的石墨化 将 P - MCMB 放入石墨坩埚内 , 然后将坩埚 放入自行研制的中频感应石墨化炉的恒温区 , 温 度升 高 到 2 800 ℃时 , 停 止 升 温 , 自 然 冷 却 至 室 温 , 取出作为 P - MCMB 试样 。 1. 1. 3 炭膜制备 将 P - MCMB 试样与聚四氟乙烯 ( P TFE ) 乳 浊液按 92 ∶ ( 质 量 比 ) 的 比 例 混 合 , 先 热 压 成 片 8 ( 厚度≈ 0 . 10 mm) , 在 160 ℃、 266 Pa 的真空条 < 件下干燥 24 h , 取出称重后放入干燥器内备用 。 1. 2 电解液的配制 有关试剂的规格和生产厂家见表 1 。 表1 有关试剂的规格和生产厂家 Table 1 The specif ications and manufacturing factories of the reagents used in the experiments 使用表 1 中的溶质和溶剂配制电解液 : 先将 LiClO4 ? H2 O 晶体在 < 266 Pa 的真空干燥箱中程 3 序升温干燥一昼夜 ( 分别在 90 ,110 ,140 ℃和 180 ℃ 条件下保温 8 ,8 ,4 h 和 4 h ) , 待成为无水 LiClO4 的白 色 粉 末 后 , 密 封 放 入 干 燥 器 中 备 用 。无 水 Li PF6 晶体在 < 266 Pa 的真空干燥箱中 80 ℃ 条件 下干燥一昼夜后 , 密封放入干燥器中备用 。以干 燥后的 LiClO4 或 Li PF6 为溶质和三组溶剂 [ EC + D EC ( 1 ∶ ) , EC + DMC ( 1 ∶ ) , PC + DM E ( 1 ∶ ) ] 在 1 1 1 充满高纯氩气的手套箱中分别配制 1 mol/ L Li2 ClO4 / EC + D EC ( 1 ∶ ) 、 mol/ L LiClO4 / EC + DMC 1 1 ( 1 ∶ ) 、 mol/ L LiClO4 / PC + DM E ( 1 ∶ ) 、 mol/ L 1 1 1 1 ( 1 ∶ ) 和 1 mol/ L Li PF6 / PC + DM E ( 1 ∶ ) 6 种电解 1 1 Li PF6 / EC + D EC ( 1 ∶ ) 、 mol/ L Li PF6 / EC + DMC 1 1 液。 表 2 为实验中使用的各种溶剂的物理化学参 偶极距/ 施主数/ 氧化电位 3 / μ 个 V (vs.Li + / Li) 5. 2 4. 8 15. 1 16. 4 16. 0 14. 6 20 5. 8 5. 8 5. 7 5. 5 4. 9 1. 1 数 。从表 2 可以看出 ,6 种电解液都是由一种高介 电常数和高粘度的溶剂 ( EC 或 PC) 与另一种低介 电常数和低粘度的有机溶剂 ( DMC 、 EC 或 DM E) D 组合而成 , 高介电常数的溶剂可以保证锂盐电解 剂可以减小锂离子在电解液中迁移的阻力 , 上述 组合是为了获得电解液的高电导率 。 1. 3 宏观电化学性能测试 1. 3. 1 恒电流充 、 放电实验 质在其中有较大的溶解度和解离度 , 低粘度的溶 试剂名称 LiClO4 LiPF6 Et hylene Carbonate Propylene Carbonate Dimet hyl Carbonate Diet hyl Carbonate Dimet hoxyet hane Polytetraflurene Lit hium foil 缩略名 规格 分析纯 电池级 EC PC 生产厂家 上海试剂一厂 日本 电池级 Merck Co. 德国 电池级 Merck Co. 德国 进行恒电流充 、 放电实验时使用的模拟电池 DMC 电池级 Merck Co. 德国 DEC 电池级 Merck Co. 德国 DM E 电池级 Merck Co. 德国 P TFE 为三电极系统 , 炭膜为工作电极 , 参比电极和辅助 多孔膜 , 电解液为上述自配的 6 种电解液 。 、 充 放 电极均为金属锂箔 , 隔膜为 Celgard 2400 聚丙烯 电制度为 : 充电终止电压 0 . 000V , 放电终止电压 市售 电池级 上海试剂二厂 2 . 000 V , 充 、 放电电流密度 I = 15 . 0 mA/ g 。使 1 期 徐仲榆 第 石油沥青基中间相炭微球用作锂离子电池负极材料时与电解液的相容性 ?3 ? 用美国 Arbin 公司 B T2000 型电池测试系统进行 恒电流充 、 放电实验 。 1. 3. 2 粉末微电极循环伏安实验 由图 1 和表 3 可以看出 : P - MCMB 试样内的 石墨微晶中 , 炭网平面层数比较多 , 层面间距与石 墨单晶的层面间距 ( d002 = 0. 3354 nm) 接近 ,层面堆 垛比较有序 ,石墨化程度较高 。 2. 2 电解液组成对 P - MCMB 试样充 、 放电性能 采用两电极电解池体系 , 工作电极为粉末微 电极 , 辅助电极为金属锂箔 , 电解液为上述自配的 6 种电解液 。使用 HDV - 7C 型恒电位仪进行扫 的影响 2. 2. 1 P - MCMB 试样在不同电解液中的恒电流 描 ,扫描电位范围为 2 . 0 ~ 0 V ( vs. Li + / Li ) , 扫描 速度 1 mV/ s 。 1 . 4 P - MCMB 试样表面的 FTIR 光谱分析 充、 放电性能 图 2 中 a ,b ,c ,d ,e ,f 为 P - MCMB 试样在 6 种 电解液中的恒电流充 、 放电曲线 , 其充 、 放电容量和 循环效率如表 4 所示 。 由图 2 a , b ,c 可以看出 , P - MCMB 试样在 1 mol/ L LiClO4 / EC + DMC ( 1 ∶ ) 的电解液中的充 、 1 放 电曲线与在 1 mol/ L LiClO4 / EC + DEC ( 1 ∶ ) 中的 1 充、 放电性能相似 。由表 4 可知 ,在 EC + DMC 电解 液中第三次循环的放电容量为 240. 0 mA? g , 充 、 h/ 放电效率

相关文档
最新文档
