最新分组传送网(PTN)设备安装工程验收技术细则7.30
验收规范

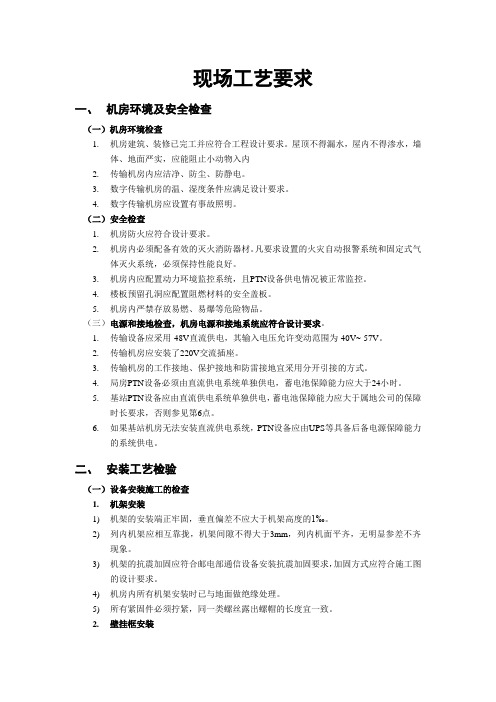

现场工艺要求一、机房环境及安全检查（一）机房环境检查1.机房建筑、装修已完工并应符合工程设计要求。
屋顶不得漏水，屋内不得渗水，墙体、地面严实，应能阻止小动物入内2.传输机房内应洁净、防尘、防静电。
3.数字传输机房的温、湿度条件应满足设计要求。
4.数字传输机房应设置有事故照明。
（二）安全检查1.机房防火应符合设计要求。
2.机房内必须配备有效的灭火消防器材。
凡要求设置的火灾自动报警系统和固定式气体灭火系统，必须保持性能良好。
3.机房内应配置动力环境监控系统，且PTN设备供电情况被正常监控。
4.楼板预留孔洞应配置阻燃材料的安全盖板。
5.机房内严禁存放易燃、易爆等危险物品。
（三）电源和接地检查，机房电源和接地系统应符合设计要求。
1.传输设备应采用-48V直流供电，其输入电压允许变动范围为-40V~-57V。
2.传输机房应安装了220V交流插座。
3.传输机房的工作接地、保护接地和防雷接地宜采用分开引接的方式。
4.局房PTN设备必须由直流供电系统单独供电，蓄电池保障能力应大于24小时。
5.基站PTN设备应由直流供电系统单独供电，蓄电池保障能力应大于属地公司的保障时长要求，否则参见第6点。
6.如果基站机房无法安装直流供电系统，PTN设备应由UPS等具备后备电源保障能力的系统供电。
二、安装工艺检验（一）设备安装施工的检查1.机架安装1)机架的安装端正牢固，垂直偏差不应大于机架高度的1‰。
2)列内机架应相互靠拢，机架间隙不得大于3mm，列内机面平齐，无明显参差不齐现象。
3)机架的抗震加固应符合邮电部通信设备安装抗震加固要求，加固方式应符合施工图的设计要求。
4)机房内所有机架安装时已与地面做绝缘处理。
5)所有紧固件必须拧紧，同一类螺丝露出螺帽的长度宜一致。
2.壁挂框安装1)壁挂框的安装位置应符合施工图的设计要求，壁挂框安装高度不低于1.5米，且不影响人员进出和维护操作。
2)壁挂框的抗震加固应符合邮电部通信设备安装抗震加固要求，加固方式应符合施工图的设计要求。
