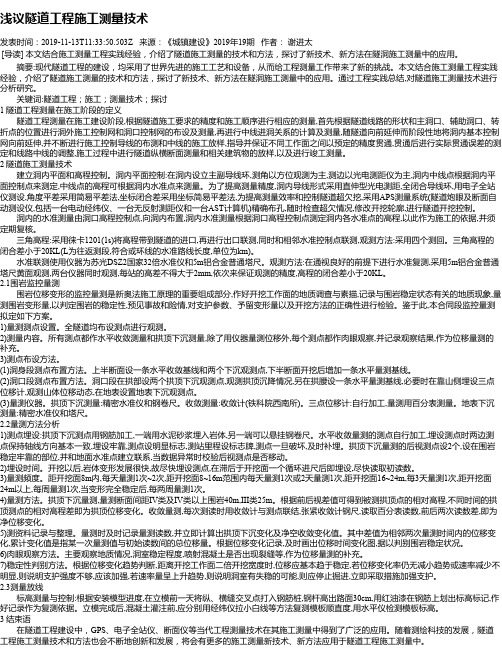

浅议隧道工程施工测量技术发表时间：2019-11-13T11:33:50.503Z 来源：《城镇建设》2019年19期作者：谢进太[导读] 本文结合施工测量工程实践经验，介绍了隧道施工测量的技术和方法，探讨了新技术、新方法在隧洞施工测量中的应用。
摘要:现代隧道工程的建设，均采用了世界先进的施工工艺和设备，从而给工程测量工作带来了新的挑战。
本文结合施工测量工程实践经验，介绍了隧道施工测量的技术和方法，探讨了新技术、新方法在隧洞施工测量中的应用。
通过工程实践总结,对隧道施工测量技术进行分析研究。
关键词:隧道工程；施工；测量技术；探讨1 隧道工程测量在施工阶段的定义隧道工程测量在施工建设阶段,根据隧道施工要求的精度和施工顺序进行相应的测量,首先根据隧道线路的形状和主洞口、辅助洞口、转折点的位置进行洞外施工控制网和洞口控制网的布设及测量,再进行中线进洞关系的计算及测量,随隧道向前延伸而阶段性地将洞内基本控制网向前延伸,并不断进行施工控制导线的布测和中线的施工放样,指导并保证不同工作面之间以预定的精度贯通,贯通后进行实际贯通误差的测定和线路中线的调整,施工过程中进行隧道纵横断面测量和相关建筑物的放样,以及进行竣工测量。
2 隧道施工测量技术建立洞内平面和高程控制。
洞内平面控制:在洞内设立主副导线环,测角以方位观测为主,测边以光电测距仪为主,洞内中线点根据洞内平面控制点来测定,中线点的高程可根据洞内水准点来测量。
为了提高测量精度,洞内导线形式采用直伸型光电测距,全闭合导线环,用电子全站仪测设,角度平差采用简易平差法,坐标闭合差采用坐标简易平差法,为提高测量效率和控制隧道超欠挖,采用APS测量系统(隧道炮眼及断面自动测设仪,包括一台电动经纬仪、一台无反射测距仪和一台AST计算机)精确布孔,随时检查超欠情况,修改开挖轮廓,进行隧道开挖控制。
洞内的水准测量由洞口高程控制点,向洞内布置,洞内水准测量根据洞口高程控制点测定洞内各水准点的高程,以此作为施工的依据,并须定期复核。
浅谈水利工程隧洞施工技术与措施
浅谈水利工程隧洞施工技术与措施摘要：隧洞工程的施工因为受地质条件、施工条件以及安全稳定性等因素的制约而成为水利工程建设中的难题。
本文结合笔者多年的工作经验对隧洞施工中的技术要点与相关措施进行阐述，与同行探讨。
关键词：水利工程；隧洞工程；施工技术；措施Abstract: because of the construction of the tunnel project by geological conditions, construction condition and the stability of the restricted by many factors in the construction of water conservancy projects and become a problem. Combining with the writer’s many years of work experience in the construction of the tunnel technical points and related measures is expounded, and peer discussion.Keywords: water conservancy projects; Tunnel engineering; Construction technology; measures1水利工程隧洞工程的类型与总体布置1.1水利工程隧洞的类型隧洞按其输水时水流性状不同可分为无压隧洞和有压隧洞。
无压隧洞输水时水流不完全充满具有自由表面有压隧洞输水时水流完全充满无自由表面。
隧洞一般分为进口段、洞身和出口段三部分。
进口段通常布置有拦污栅、闸门等其形式有竖井式、塔式、斜坡式等几种。
洞身的型式是根据水流条件、地质条件及施工条件而定。
有压隧洞一般采用圆形断面或马蹄形断面无压隧洞常用的有圆形、城门形、马蹄形等。
水利工程隧洞开挖施工技术的探讨
水利工程隧洞开挖施工技术的探讨摘要：为了解决我国因水资源分布不均带来的经济发展的不平衡，国家越来越重视部分缺水地区的水资源调用工程。
隧洞开挖施工是水利工程的非常重要的内容，因此隧洞施工技术十分关键，应当与工程地质、地貌、水文等相适应。
全面考虑各种因素确定施工方案，制定标准、可行的技术方案，从各技术细节上确保施工保质保量的完成。
基于此，对水利工程隧洞开挖施工技术进行研究，以供参考。
关键词：水利工程；隧洞开挖;技术要点；施工质量控制引言水利水电工程项目属于我国基础建设工程项目之一，我国是一个地质结构比较复杂的国家，复杂的地质条件也加剧了水利水电工程项目的施工难度和复杂性。
部分水利水电工程项目施工中会应用到隧洞钻孔爆破施工工艺。
因此要求施工人员在具体的过程中需根据工程项目的具体情况制定科学的施工方案，在不影响水利水电工程项目施工质量的条件下达到预期的爆破效果，从而为后期的工程项目施工提供技术支撑。
1水利工程施工的类型分析和特点分析为在现阶段实施水利工程引水渠，需要根据工程实际情况进行相应的设计和规划，选择合理先进的施工技术，确保工程施工顺利发展和完善。
由于地域差异，环境和土地状况也大不相同，对隧道施工的影响更大，因此需要加强支护工作，以更好地确保施工质量和安全。
有关执行人员还必须全面了解隧道施工的难点，以提高隧道施工质量。
通常，隧道施工由三个主要部分组成:洞口位置、洞口主体位置和出口位置，导入区域通常为塔式、竖井或坡道。
洞体的构造还需要结合实际构造条件，例如水流、地质、环境等。
在不同水利工程施工过程中，其隧道的水流形式也大相径庭。
一般而言，水力隧道是一种压力隧道，其形式为椭圆或马蹄形，而非压力隧道主要用于洪水、排水或排水操作，其形式比压力隧道更为多样，具有门类型、圆、马蹄形等。
其水流因隧道而异。
在使用过程中，压力隧洞整个断面都会受到水的影响，其内部也会受到水的影响，形成一定的内压，没有游离水，无压力洞与隧道完全相反。
水利工程隧洞开挖施工技术的探讨
水利工程隧洞开挖施工技术的探讨摘要：为了解决我国因水资源分布不均带来的经济发展的不平衡，国家越来越重视部分缺水地区的水资源调用工程。
隧洞开挖施工是水利工程的非常重要的内容，因此隧洞施工技术十分关键，应当与工程地质、地貌、水文等相适应。
全面考虑各种因素确定施工方案，制定标准、可行的技术方案，从各技术细节上确保施工保质保量的完成。
本文主要分析水利工程隧洞开挖施工技术的探讨。
关键词：水利水电工程；隧道建设；钻孔爆破技术引言水利工程隧洞开挖施工时，工序繁多复杂，并且会受到很多因素的影响，稍有不慎可能会导致安全事故的发生，对整个水利工程的施工质量和进度造成较大的影响。
因此，在进行隧洞施工作业前应提前做好准备工作，根据实际施工现场情况，作出正确的技术方案，以达到隧洞工程保质保量完成的目的，降低发生安全事故概率，以期达到为水利工程实际施工过程中提高安全性、稳定性的目的。
1、砂砾石、黏土岩层隧洞采用铣挖机开挖施工砂砾石、黏土岩层隧洞的开挖施工会用到火工材材料爆破开挖；尽管隧洞的横截面较小，但爆破会对围岩稳定造成扰动，产生较多的开挖外运量。
该项目地质主要为黏土岩及砂砾石，总体上满足铣挖的施工条件。
由于砂砾石结构松散，故在工程进出口设置了10m的明洞段，为安全进洞打好基础。
然后利用铣挖机在明洞和隧洞进出交界处开挖一个小断面，再逐渐扩大，配合钢支撑、挂网、喷混凝土等，短进尺循环作业进入洞身。
（1）施工准备。
配置好施工人员，准备好施工所需的设备、水电等。
（2）测量放线。
采用全站仪开展本工程的测量放样工作，由专业的测量人员负责。
（3）超前支护。
因此类岩层的稳定性差，为保证施工质量及安全性，加入了超前小导管注浆。
注浆的小导管为孔距在30cm的单排孔，孔深为3m，孔径为Ф40mm，外倾角约3～6°，注浆采用水泥浆。
支护的钢拱架为I14型号的工字钢，在顶拱区域的腹板上预先留有孔眼。
为了能够保证掌子面的围岩稳定性，以及注浆的压力，避免浆液倒流问题，采用混凝土喷射的方式进行封闭，喷射的厚度不小于10cm，还能够起到止浆墙的效果。
水利隧洞工程施工技术
水利隧洞工程施工技术一、隧洞工程的施工前准备1、勘察设计水利隧洞工程的施工前准备首先需要进行详细的勘察设计工作。
勘察设计的内容包括地质勘察、地质灾害评价、隧道地质条件、隧洞布置和设计等。
通过勘察设计可以了解施工区域的地质情况，为后续的施工作业提供重要的参考依据。
2、施工方案编制隧洞工程施工方案的编制涉及施工工艺、施工方法、设备选型、人员配备、安全措施等内容，需要严格按照相关规范和标准进行编制，并通过专家评审。
施工方案的合理性和可靠性对于工程的顺利进行具有重要意义。
3、物资准备隧洞工程施工期间需要大量的设备和物资，包括掘进机、锚杆、爆破器材、支护材料、排水设备、通风设备等。
施工前需要对所需的物资进行充分准备，以确保施工的顺利进行。
4、人员培训隧洞工程是一项复杂的工程，需要具备一定的专业知识和技能。
施工前需要对参与隧洞工程施工的人员进行培训，包括操作技术、安全防范、应急处置等方面的培训，以确保施工人员的安全和工程质量。
二、隧洞开挖技术1、掘进方法隧洞的开挖可以采用钻孔爆破法、盾构法、机械掘进法等多种方法。
选用合适的开挖方法需要根据地质条件、隧洞长度、工程预算等因素进行综合考虑，以确保开挖工程能够顺利进行。
2、掘进机具选择掘进机具的选择需要根据隧洞工程的具体情况进行合理的选择，包括掘进机的规格、功率、适用范围等。
掘进机的选择对于隧洞工程的进度和质量具有重要影响。
3、掘进作业管理隧洞开挖作业需要对掘进进度、质量和安全进行全面的管理。
包括掘进进度的监控、工程质量的检查、施工安全的控制等方面。
对于掘进作业的管理需要有专门的管理人员负责，并进行严格的管理。
三、隧洞支护技术1、支护方法隧洞的支护可以采用钢架支护、锚杆-喷锚支护、预应力锚杆支护等多种方法。
选用合适的支护方法需要根据地质条件、隧洞尺寸、设计要求等因素进行综合考虑。
2、支护材料选用支护材料的选用对隧洞工程的质量至关重要，需要根据地质条件、支护要求和工程预算等因素进行综合考虑。
试析水利工程隧洞施工技术
试析水利工程隧洞施工技术引言随着社会经济的快速发展，人们越来越重视水利工程建设。
水利工程作为一项重要的基础设施建设，其建设规模在不断的扩大。
同时水利工程建设是我国基础设施建设中一个重要的大环节，因而在進行水利工程施工时，必须做好每一个环节的施工，严格控制施工工序以及施工质量，保证水利工程的顺利进行。
1.工程隧洞施工1.1开挖方法正洞开挖遵循“短开挖、强支护、勤量测、早封闭”的原则。
由于业主没有提供隧洞处的详细地质资料，故洞身的开挖需根据围岩类别采用不同的方法，确保施工安全。
在这我们按照常规的施工方法进行叙述。
为减少开挖过程中对围岩的拢动及减少越挖，隧洞洞身开挖必须采用光面爆破和预裂爆破相结合的技术，对于每次循环进尺2.5～4.0m左右。
1.2爆破设计钻爆作业是隧洞施工控制工期、保证开挖轮廓的关键。
为了充分发挥围岩的自承能力，减轻对围岩的振动破坏，隧洞采用微振控制爆破技术，实施全断面光面爆破，并根据围岩情况及时修正爆破参数，达到最佳爆破效果，形成整齐圆顺的开挖断面，减少超欠挖。
采用光面和预裂爆破的方法，并按微震控制爆破设计，不耦合系数装药，塑料导爆管非电起爆。
开挖施工中根据爆破设计，结合现场地质情况进行试验，并不断修正设计参数，达到最佳爆破效果。
1.3钻爆作业采用钻孔台架配手持式风动凿岩机钻孔，人工装药起爆。
钻爆作业按照爆破设计进行钻眼、装药、接线和引爆。
如围岩出现变化需要变更爆破设计时，由项目技术负责人确定，上报监理工程师批准。
炮孔的装药、堵塞和引爆线路的连接，均由考核合格的爆炮工负责。
1.3.1测量测量是控制开挖轮廓精确度的关键。
采用隧洞断面激光测量仪进行断面和炮孔划线。
每循环都由测量技术人员在掌子面标出开挖轮廓和炮孔位置。
1.3.2定位开眼钻眼时，凿岩机与隧洞走线保持平行，就位后按炮眼布置图正确钻孔。
对于掏槽眼和周边眼的钻眼精度要求比其它眼要高，开眼误差要控制在3～5cm以内。
1.3.3钻孔为确保开挖质量，每循环作业前必须由测量人员现场画出开挖轮廓线，根据爆破设计标出炮眼位置。
水利工程中引水隧洞施工控制测量的研究
水利工程中引水隧洞施工控制测量的研究摘要：随着现在人类社会的不断发展，人们适应和改造自然的手段也在不断的提高，水利工程就是人类对于自然改造的一个重要手段。
在水利工程当中，引水隧洞施工可以说是整个工程最重要的步骤，为了确保引水隧洞工程能够顺利的展开，需要对各个方面的因素都进行慎重的考虑，才能够保证隧洞施工的顺利进行。
关键词：水利工程；引水隧洞；施工控制测量一、概述水利建设工程当中自然环境对整个工程的影响是相当巨大的，其中隧洞的作用与影响无疑是最大的，甚至可以这么说，只要有水利工程建设就必然会伴随着地下隧洞的挖掘。
隧洞在很多工程当中都是存在的，例如铁路隧洞还有公路隧洞，但是这些隧洞工程相对于水利隧洞而言，水利隧洞的长度虽然较为短，但是施工条件的复杂程度却远远的超过了其它隧洞工程，而且进洞口还有出洞口的干扰很大。
不同的水利隧洞有着不同的作用，根据它们不同的作用我们也有着相应的名称，如导流隧洞、输水隧洞还有排沙隧洞等，这些都是水利隧洞的一种类别。
水利隧洞的建设受到了工程性质还有地质条件的影响，施工的方法还有精度都会随着这些因素的不同而发生变化，虽然有着这样的不同，但是水利隧洞施工在大体上工程的程序都不会发生什么大的改变，都是先从地面经过洞口、竖井或者是平洞等地方进行地下开挖隧洞的步骤，在开挖隧洞完成了之后就是进行相对应的后续工作。
隧洞施工作业属于地下作业的一种，施工测量在作业的过程当中责任重大，而且施工测量的周期相对比较长，对于精度的要求也很高，如果出现一丝的偏差或者是测量当中有疏忽，那么对于工程的影响是很巨大的。
在测量之后为了保证结果的准确性，我们需要反复的校对与核准，一旦发现偏差马上作出纠正。
要对测量工作的一般程序进行科学的贯通，在工程的设计阶段就要进行对误差预算的测量，测量方法还有方案需要根据工程的具体需要而有所变化。
在进行误差测量的时候一般都是根据规程当中的参数来进行计算，这样在工程完成之后我们能够通过联测的手段来得到实际偏差的数值，这样更加有助于我们在事后进行技术分析还有总结。
隧道施工控制测量技术方案
隧道施工控制测量技术方案隧道施工控制测量技术方案隧道建设是互联网、交通、水利等基础设施建设的重点，也是城市发展的关键支撑设施。
测量技术是隧道建设中非常重要的环节，可以保证隧道施工的安全、质量和进度，本文将就隧道施工控制测量技术进行讨论，提出一套实用的技术方案。
一、测量目的在隧道施工中，测量主要用于如下目的：1. 确定隧道掘进进度与质量，以便及时调整施工计划，掌握施工进展情况，避免隧道施工拖延和产生不必要的损失。
2. 确定隧道的水平、垂直和水准位置，以保证隧道的质量和稳定性，避免地面沉降和坍塌。
3. 确定地下水位、地层情况、裂隙位置、岩层结构等，以便制定合理的隧道施工技术和方案。
4. 确定隧道的长度、高度、宽度和曲率等参数，以满足隧道设计要求，确保施工的准确性和可靠性。
二、测量方法隧道施工控制测量技术可以采用多种方法，按照控制点的设立方式和测量方式可以分为：1. 定向测量法：即设置一些控制点，通过测量方向和距离，确定施工位置和方向，包括机械导向仪、激光测量仪、导线拉算法等。
2. 定位测量法：通过设置一些控制点，测量隧道的位置和高程，并与设计值进行比对，包括全站仪测量、激光测距仪测量、GPS测量等。
3. 无线测量法：通过采用传感器、云计算、无线通信等技术实现隧道施工过程的自动监控，包括变形监测仪、温度传感器、应变计等。
三、测量方案为了保证隧道施工的安全和质量，需要制定一个切实可行的测量方案。
具体步骤如下：1. 制定测量计划：在施工前制定测量计划，确定测量区域、测量控制点的数量和位置，测量精度和测量频率等，进行相应的测量准备和技术培训。
2. 设置控制点：在施工现场，通过产权测量或其他已知控制点进行精确定位，用全站仪或其他测量设备测出控制点的坐标和高程，并设置标志桩或标记牌进行标记。
3. 实施测量工作：根据测量计划和施工情况，选择合适的测量方法进行测量，对每个控制点按照规定的时间和精度进行定位。
对于存在变形、沉降、位移等复杂测量问题的隧道施工，需要考虑安装变形监测仪等自动监测设备，实时监测施工过程的变形和变量。
水利工程中某隧洞施工控制网的测量探讨
水利工程中某隧洞施工控制网的测量探讨摘要：在如今现代化发展快速的今天，不管是经济的发展还是相关技术水平的提升方面，依旧对水利工程的依赖性非常大，水利工程的作用就是兴利除害，国家已经明确的提出了“水利是国民经济的基础性产业”，由此可见水利工程的建设在现在经济社会发展中的重要作用。
在水利建设的发展中关键部分的发展也是备受行业人员关注的。
关键词：水利工程隧洞施工控制网的测量分析研究在水利工程中隧道的应用十分的广泛，甚至可以说，只要有水利工程建设的地方就会有地下隧道的开挖。
相对于铁路隧道与公路隧道来说，水利工程的隧洞在长度上比较的短，并且其施工的条件也比较的复杂。
怎样在水利工程中快速的建立施工控制网，进一步的方便快速的进行工程后续施工放样的工作，这是我们一直在努力的方向，也是我们施工测量的工作人员工作的职责所在。
一、地面上平面控制网的建立其实隧道施工在进行平面控制网的建设方面与其他的施工平面控制网在建立的方法上大体上是一样的，主要的布设方法就是利用独立网的形式。
并且是立足于实际情况，根据具体的隧道长度以及环境条件、现有的仪器设备等因素，然后选择出不一样的布设方法。
在现代科学技术如此发达的时期，利用GPS的定位技术来建立起隧洞地面上的控制网有着很好的优越性。
在进行建网的时候其工作效率非常的高，相关的工作要比三角网能提升5到10倍之上；GPS网图形的相关条件要求不是非常的高，点间之间的距离和点位选布非常的自由，仅仅是需要在相关的施工洞口设立上能够相互通视的控制点。
用三角网来相互比较的话，在计算量以及工作检查方面的工作量都有了大幅度的减少，并且非常容易满足相关规范的要求，所以也很少出现返工的现象。
它适合使用的范围非常的广泛，不管隧洞是什么长度的都能进行使用，并且经济、快速，是一种非常值得大力进行推广的技术。
在相关外业的施工中，某隧洞在进行布设的时候导线网点是29座，整个站点测量配置的是6位工作人员在15天中完成一座隧洞需要完成的外业隧道相关采集工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅议水工隧洞施工测量技术设计
摘要：隧洞在水电工程中是常见的工程，且一般都在崇山峻岭之中，如引水洞、导流洞、尾水洞等。
施工控制测量是其施工中一项最重要的施工程序。
隧洞工程施工涉及各类规范要求较多，且精度要求高底不一，特别是一些特种隧道工程规范中要求却较高。
对施工而言，洞内施工控制测量精度的高低直接影响到贯通的精度，为确保隧洞在允许精度内贯通，首先施工前要对洞内控制测量进行设计，在未贯通前对已施测的测量成果进行相应的精度估算，为保证相应的测量精度还要采取相应的施测措施。
我们一定要用科学的方法来解决控制测量工作中的问题。
关键词：隧洞；控制精度；测量技术
中图分类号：tv221.1 文献标识码：a 文章编号：1674-0432（2012）-10-0237-1
1 设计规范
随着隧道的开挖，中线在延伸。
每个开挖断面必须确定断面位置各部位的高程，在实际操作中，断面间距控制在5m以内。
1.地下洞室细部放样轮廓点相对于洞轴线点位中误差，不应大于下列规定：开挖轮廓点50mm（不许欠挖）；混凝土衬砌立模点10mm。
2.开挖放样以施工导线标定的轴线为依据，直线段用串线法标定洞中心线时，两吊线的间距不应小于5m，其延伸长度应小于20m，曲线段应采用经纬仪标定中线。
3.开挖掘进细部放样，应在每次爆破后进行，掌子面上除标定中
心和腰线外，还应画出开挖轮廓线。
4.地下洞室混凝土衬砌放样，在衬砌断面上，标出拱顶，起拱线和边墙的设计位置，立模后应进行检查。
5.隧洞在混凝土衬砌过程中，应根据需要及时在两侧墙上埋设一定数量的钢质永久标志，并测定高程，里程等数据，以备运行期间使用。
6.随着洞室工程的施工进展，应及时测绘开挖和混凝土衬砌竣工断面测点相对于洞轴线的点位中误差允许偏差为：开挖竣工断面：±50mm；混凝土竣工断面：±20mm。
2 中线点设定
在隧洞内5m左右设立一组中线点。
包括顶板中线点和地面中线点：1.顶板中线点的设立：将桩打入预先在顶板测设并钻好的洞内，顶板中线点就用小铁钉设在木桩上，钉上挂有垂球线。
2.地面中线点应埋设在地面30cm以下，在现场实际操作中，为了避免对隧洞掘进工作及交通运输的影响，中线点可设在中线一侧形成边线，边线平行于中线，用以代替中线指示隧洞的开拓方向。
3 导线控制
没有控制的中线延伸，必然使角度和边长带来较大的误差积累，为了限制误差积累，防止偏差，避免开拓偏离设计中线，必须进行洞内导线控制测量。
1.隧道开拓超过30m，应设加密施工导线点，图中的小圆点是中线点，又是加密施工导线点。
2.以加密施工导线点的成果检查原有中线点，指示隧道开拓的正确方向，新设中线点，同时进行隧道开拓面的碎部测量。
绘制草图。
3.隧道内的加密施工导线推进超过100m，应设立加密点，进行四等导线测量，按照水工规范施测检查加密施工导线点，为隧道开拓建立高级平面控制，图中的双圆点是加密点，加密点必须加固且便于保存。
4.自基本控制点向洞内布置边长约为50～80m长的单支导线，单导线的角度采用左、右角观测法，计算时再将所测角度统一归算为左角或右角，然后取平均值。
观测右角时。
仍以左角起始方向配置度盘位置。
在左角和右角分别取平均值后，应计算该点的圆周角闭合差：=β左平+β右平360应不大于规定的限差，对于单导线，在设立新点前，应对前面角度进行检查。
5.洞内导线点的埋设：洞内导线点一般采用地下挖坑，然后浇灌混凝土并埋入铁制标志的方法。
标石顶面应埋在坑道底面以下30cm 处，上面盖上铁板。
为便于找点使用，应在墙边上用红油漆注明点号，并以箭头指示桩位。
导线点兼作高程点使用时，标心顶面应高出桩面5mm。
6.洞内导线测角和测边：首先，洞口内外两个测站的测角，应给予足够的重视，由于洞口内外温差大，空气密度变化剧然，使得测角时，目标成像极不稳定，严重影响照准精度，而且折光影响异常显著，给洞口内外两个测站的测角带来极大的困难。
而这两个测站又距贯通面最远，其测角误差对贯通影响最大。
因此，洞口内外两
个测站的测角应安排在最有利的观测时间进行。
可选在大气稳定的夜间或阴天；其次，由于洞内导线边短，仪器对中和目标偏心对测角的影响较大。
因此，测角时在测回之间，仪器和目标均应重新对中。
为了减小照准误差和读数误差，观测时可采用瞄准两次，读数两次的方法；第三，为隧道全部贯通后，应对洞内导线网重新观测和平差，用以最后确定隧道中线。
7.隧道内中线的测设，使用全站仪进行，只要计算出中线点坐标。
输入全站仪即可放出中线。
4 洞内水准测量
1.在隧道贯通之前，洞内水准路线均为支水准线路；因此，须用往返测进行检核。
2.在隧道开拓中，洞内中线点的高程测设，一方面测设中线点的高程位置，一方面按5m～10m的间隔在隧道壁上测设用于表示坡度的高程点。
这些高程点设在离隧道地面1.3m左右隧道壁上，高程点连线是表示隧道坡度的腰线。
3.洞内高程传递，由于隧道中线点位有顶级中线点和地面中线点之分，立尺则有正立和倒立的不同，计算时注意。
4.在隧道开拓30～80m时，应设立稳固的二级水准点，进行二级水准测量，严格检测中线点高程，精确测定水准点的高程，在隧道开拓超过300m时应设立稳固的一级水准点，进行一级水准测量，严格检测中线点及二级水准点的高程，精确测定一级水准点的高程。
为续后的二级水准点测量及隧道开拓提供起算高程。
作者简介：张会君（1977-），男，就职于公主岭市苇子沟乡水利管理站，从事水利水电工程工作。
