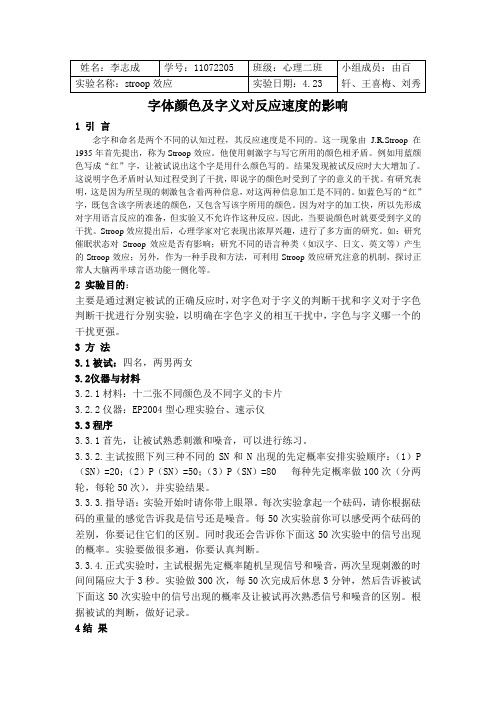

stroop效应
字体颜色及字义对反应速度的影响1 引言念字和命名是两个不同的认知过程，其反应速度是不同的。
这一现象由J.R.Stroop在1935年首先提出，称为Stroop效应。
他使用刺激字与写它所用的颜色相矛盾。
例如用蓝颜色写成“红”字，让被试说出这个字是用什么颜色写的。
结果发现被试反应时大大增加了。
这说明字色矛盾时认知过程受到了干扰，即说字的颜色时受到了字的意义的干扰。
有研究表明，这是因为所呈现的刺激包含着两种信息，对这两种信息加工是不同的。
如蓝色写的“红”字，既包含该字所表述的颜色，又包含写该字所用的颜色。
因为对字的加工快，所以先形成对字用语言反应的准备，但实验又不允许作这种反应。
因此，当要说颜色时就要受到字义的干扰。
Stroop效应提出后，心理学家对它表现出浓厚兴趣，进行了多方面的研究。
如：研究催眠状态对Stroop效应是否有影响；研究不同的语言种类（如汉字、日文、英文等）产生的Stroop效应；另外，作为一种手段和方法，可利用Stroop效应研究注意的机制，探讨正常人大脑两半球言语功能一侧化等。
2 实验目的：主要是通过测定被试的正确反应时，对字色对于字义的判断干扰和字义对于字色判断干扰进行分别实验，以明确在字色字义的相互干扰中，字色与字义哪一个的干扰更强。
3 方法3.1被试：四名，两男两女3.2仪器与材料3.2.1材料：十二张不同颜色及不同字义的卡片3.2.2仪器：EP2004型心理实验台、速示仪3.3程序3.3.1首先，让被试熟悉刺激和噪音，可以进行练习。
3.3.2.主试按照下列三种不同的SN和N出现的先定概率安排实验顺序：（1）P （SN）=20；（2）P（SN）=50；（3）P（SN）=80 每种先定概率做100次（分两轮，每轮50次），并实验结果。
3.3.3.指导语：实验开始时请你带上眼罩。
每次实验拿起一个砝码，请你根据砝码的重量的感觉告诉我是信号还是噪音。
每50次实验前你可以感受两个砝码的差别，你要记住它们的区别。
通信原理实验指导书
通信原理实验指导书信息工程系目录实验一数字信号源实验 (3)实验二数字调制实验 (7)实验三2ASK、2FSK数字解调实验..............................................1 7 实验四PCM编译码及TDM时分复用实验 (23)实验一数字信号源实验一、实验目的1、了解单极性码、双极性码、归零码、不归零码等基带信号波形特点。
2、掌握集中插入帧同步码时分复用信号的帧结构特点。
3、掌握数字信号源电路组成原理。
二、实验内容1、用示波器观察单极性非归零码（NRZ）、帧同步信号（FS）、位同步时钟（BS）。
2、用示波器观察NRZ、FS、BS三信号的对应关系。
3、学习电路原理图。
三、基本原理本模块是实验系统中数字信号源，即发送端，其原理方框图如图1-1所示。
本单元产生NRZ信号，信号码速率约为170.5KB，帧结构如图1-2所示。
帧长为24位，其中首位无定义，第2位到第8位是帧同步码（7位巴克码1110010），另外16位为2路数据信号，每路8位。
此NRZ信号为集中插入帧同步码时分复用信号。
发光二极管亮状态表示‘1’码，熄状态表示‘0’码。
本模块有以下测试点及输入输出点：∙ CLK-OUT 时钟信号测试点，输出信号频率为4.433619MHz ∙ BS-OUT 信源位同步信号输出点/测试点，频率为170.5KHz ∙ FS 信源帧同步信号输出点/测试点,频率为7.1KHz∙ NRZ-OUT NRZ信号输出点/测试点图1-3为数字信源模块的电原理图。
图1-1中各单元与图1-3中的元器件对应关系如下：∙晶振CRY：晶体；U1：反相器7404∙分频器US2：计数器74161；US3：计数器74193；US4：计数器40160∙并行码产生器KS1、KS2、KS3：8位手动开关，从左到右依次与帧同步码、数据1、数据2相对应；发光二极管左起分别与一帧中的24位代码相对应∙八选一US5、US6、US7：8位数据选择器4512∙三选一US8：8位数据选择器4512∙倒相器US10：非门74HC04∙抽样US9：D触发器74HC74图1-1 数字信源方框图图1-2 帧结构下面对分频器，八选一及三选一等单元作进一步说明。
实验51-DC-AC SPWM单相全桥逆变电路设计及研究
实验五十一DC/AC SPWM单相全桥逆变电路设计及研究（信号与系统—自动控制理论—检测技术－电力电子学综合实验）一、实验原理SPWM单相全桥逆变电路的主要工作原理是依靠四个开关管的通、断状态配合，利用冲量等效原理，采用正弦脉宽调制（SPWM）策略将输入的直流电压变换成正弦波电压输出。
SPWM的调制原理是通过对每个周期内输出的脉冲个数和每个脉冲宽度来调节逆变器输出电压的频率和幅值。
要使输出的电压波形接近标准的正弦波，就要尽量保证SPWM电压波在每一时间段都与该时段中正弦电压等效。
除要求每一时间段的面积相等外，每个时间段的电压脉冲宽度还必须很窄，这就需要在一个正弦波形内脉冲的数量很多。
脉波数量越多，不连续的按正弦规律改变宽度的多脉冲电压就越等效于正弦电压。
目前，在电力电子控制技术中，SPWM技术应用极为广泛，SPWM波形的形成一般有自然采样法、规则采样法等等。
前者主要用于模拟控制中，后者适用数字控制。
本实验采用的是DSP控制的单相全桥逆变电路，采用对称规则采样法。
对称规则采样的基本思想是使SPWM波的每个脉冲均以三角载波中心线为轴线对称，因此在每个载波周期内只需一个采样点就可确定两个开关切换点时刻。
具体算法是过三角波的对称轴与正弦波的交点，做平行于时间轴的平行线，该平行线与三角波的两个腰的交点作为SPWM波“开通”和“关断”的时刻。
由于在每个三角载波周期中只需要进行一次采样，因此使得计算公式得到简化，并且可以根据脉宽计算公式实时计算出SPWM波的脉宽时间，可以实现数字化控制。
图51-1 对称规则采样法生成SPWM波根据相似三角形定理，可以分析出图1对称规则采样法生成的SPWM波脉宽时间T n为：()21sin n n T T MN Nπ−= (51-1) 式中，M 为调制度，T 为正弦调制波周期，N 为载波比。
本实验中程序采用DSP 控制方式，载波频率固定为10KHZ ，调制波频率为50HZ 频率。
实验指导书
2.2.10 正弦稳态交流电路相量的研究1. 实验目的1) 研究正弦稳态交流电路中电压、电流相量之间的关系。
2) 掌握日光灯线路的接线，了解日光灯的工作原理。
3) 理解改善电路功率因数的意义并掌握其方法。
4) 学会使用功率表和功率因数表2. 原理说明1) 图10-1所示的RC串联电路，在正弦稳态信号U的激励下，U R与U C保持有90º的相位差，即当R阻值改变时，U R的相量轨迹是一个半园。
U、U C与U R三者形成一个直角形的电压三角形，如图10-2所示。
R值改变时，可改变φ角的大小，从而达到移相的目的。
图10-1 RC串联电路图10-2 RC串联电路相量图2) 日光灯线路如图10-3所示，图中A 是日光灯管，L 是镇流器，S是启辉器，C 是补偿电容器，用以改善电路的功率因数（cosφ值）。
有关日光灯的工作原理请自行翻阅有关资料。
图10-3 日光灯线路图3.实验设备1) 交流电压表、交流电流表2) 数字万用表VC9801A+3) 功率功率因数表4) 自耦变压器5) 日光灯管（40W）6) 镇流器、起辉器（与40W日光灯管配套）7) 40W白炽灯泡8) 电容器模块9) 电流插座板4.实验内容1) 按图10-1 接线。
R为40W /220V白炽灯泡，电容器为4.7μF/450V。
经指导教师检查后，接通实验台电源，将自耦变压器输出( 即U)调至220V。
记录U、U R、U C值，验证电压三角形关系，并计算绝对误差和相对误差填入表10-1中。
表10-1表2) 按图10-4接线。
经指导教师检查后接通实验台电源，调节自耦变压器的输出，使其输出电压缓慢增大，直到日光灯刚启辉点亮为止(此电压为日光灯的启辉值)。
然后将电压调至正常值220V，分别测出日光灯在启辉值和正常值时的有功功率P、功率因数COSφ、电流I、和输入电压U、镇流器端电压U L、日光灯管端电压U A等值，并通过测量数据计算出日光灯镇流器内阻r和功率因数填入表10-2中。
自动化 检测实验指导
自动化检测实验指导实验名称：自动化检测实验指导一、实验目的本实验旨在帮助学生掌握自动化检测的基本原理和方法，培养学生的实验操作能力和数据分析能力。
通过实验的学习，学生能够理解自动化检测的应用领域和意义，掌握自动化检测的实验步骤和注意事项。
二、实验原理自动化检测是利用先进的仪器设备和计算机技术，对待测对象进行快速、准确的检测与分析。
其基本原理是通过传感器将待测物理量转化为电信号，然后经过放大、滤波等处理，最终由计算机进行数据采集和分析。
三、实验器材和试剂1. 自动化检测仪器：包括传感器、信号放大器、滤波器、数据采集卡等。
2. 待测样品：可以是液体、气体或固体等。
3. 实验室常用器材：如试管、移液器、计量瓶等。
4. 实验室常用试剂：如盐酸、硫酸、氢氧化钠等。
四、实验步骤1. 实验前准备：a. 检查实验仪器是否正常工作，如有故障及时修理或更换。
b. 清洗实验器材，保证实验环境的清洁。
c. 准备好待测样品和实验所需试剂，按照实验要求进行稀释或配制。
2. 实验操作：a. 将待测样品放置在适当的容器中，如试管或烧杯。
b. 将传感器与待测样品接触，确保传感器与样品之间的物理接触良好。
c. 打开仪器电源，调节仪器参数，如采样频率、放大倍数等。
d. 启动数据采集软件，开始采集数据。
e. 观察待测样品的变化，并记录数据。
3. 数据分析：a. 将采集到的数据导入数据分析软件，如Excel或Origin等。
b. 对数据进行处理和分析，如绘制曲线图、计算平均值和标准差等。
c. 根据实验目的和要求，对数据进行解释和讨论。
五、实验注意事项1. 实验操作时需佩戴实验室常规防护用品，如实验手套、护目镜等。
2. 实验过程中应注意仪器的正确使用和操作步骤的严格遵守。
3. 实验结束后，及时清理实验现场，归还实验器材。
4. 实验过程中如有异常情况或意外事件发生，应立即报告实验指导老师。
六、实验结果与讨论根据实验所采集的数据和分析结果，学生可以得出相应的结论，并对实验结果进行讨论和解释。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信号检测论（有无法）
本实验用两个不同频率的声音刺激作为“信号”和“噪声”，随机呈现。
根据被试的击中率和虚报率计算辨别力d’和判定标准β，并绘制操作者特性曲线，即ROC曲线。
为了保证实验结果的可靠性，信号与噪声之间的强度差异与被试的感觉辨别阈限要接近,才能客观地测量出被试的感受性和判断时的反应倾向性。
因此，正式实验前可以先用传统心理物理法进行预备实验，测量被试的感受性水平，确定信号与噪声的强度。
一、目的
1. 通过测定和比较不同频率声音的辨别力和判定标准，学习用有无法进行
信号检测论的实验。
2. 考察不同先定概率下被试的辨别力和判定标准。
二、仪器与材料
1. 仪器：PsyTech-EP2009型心理实验台。
2. 材料：4种频率声音：1000Hz、1005Hz、1010Hz和1015Hz。
三、方法
1.双击桌面“心仪心理实验平台”图标，弹出登录窗口。
对首次登录者请先注
册用户；对已做过实验者用已有用户名和密码登录。
双击“电脑实验”，打
开PsyTech-EP2009型心理实验台主界面。
选中左侧实验列表中的“信号检测
论（有无法）”，右边呈现实验说明。
单击“进入实验”弹出“指导语”
窗口。
实验者可进行参数设置。
信号的产生可以选择做预备实验，如果时间
不够也可以“直选”某具体频率作为信号，并单击“开始实验”按钮进行实
验。
2.参数设置中信号选择如果是“根据预实验结果自动选择”，则预备实验的指
导语是：
这是一个预备实验，请使用1号反应盒。
每次实验计算机将先后发出两
个不同频率的声音。
请你判断哪个声音的频率更高。
如果你觉得第二个声
音比第一个声音的频率高，请按“＋”键；如果觉得第二个声音比第一个声
音的频率低，请按“－”键。
预备实验将进行30次。
当你明白了操作要求后，请点击下面的“预备实验”按钮开始。
说明：预备实验结束后，计算机会将正确百分比中最接近80%的频率作为正
式实验的信号（SN），而1000HZ则作为噪声（N）。
3.正式实验指导语是：
这个实验要测试你对声音频率的辨别力。
实验将逐个呈现一系列声音。
请你使用1号反应盒，判定出现的声音刺激是信号还是噪声。
是信号就按
“＋”号键，是噪声就按“－”号键，即使不能肯定也要凭感觉选择。
实验将做很多次，每 50次为一组。
每组信号和噪声出现的概率可能是不同
的。
本组实验信号出现的概率为50%。
实验开始前请先分别按“信号试听”
和“噪声试听”按钮以熟悉两者的区别，可以多按几次试听。
当你明确了下面实验的先定概率以及了解了信号与噪声的区别后就可
以点击“开始本组实验”按钮进行实验了。
4.本实验有三个先定概率，每种先定概率下的100次实验分为两个50次进行。
每50次实验前指导语会告知被试下面要做的实验中信号出现的概率，同时
要求被试去点击“信号试听”和“噪声试听”按钮，以熟悉信号与噪声的声音区别。
被试明确这两点对准确完成实验非常重要。
不同先定概率刺激
的呈现按如下顺序进行：0.50、0.20、0.80、0.80、0.20、0.50。
做完6
个单元（50次/单元）弹出实验结束提示语。
5.实验结束，数据被自动保存。
实验者可直接查看结果，也可换被试继续实
验，以后在主界面的“数据”菜单中查看。
四、结果
1. 整理结果中的三个表，分别算出3个不同先定概率的击中概率和虚惊概率。
然后由PZO转换表算出辨别力d'和判断标准β，填入三线表中。
2. 根据所估计的三对 P(Y/SN)和 P（Y/N）的数值，以虚惊 P(Y/N) 为横坐标，
以击中概率P(Y/SN)为纵坐标，画出ROC曲线图。
五、讨论
1. 比较被试d'和β值，说明不同先定概率下被试对声音频率的辨别力和
判定标准有什么差异？
2. 不同被试的ROC曲线与标准的ROC曲线是否有区别，如何解释？
3. 信号检测论与传统心理物理法之间有何区别和联系？
4. 为什么用有无法进行实验前要预先选定信号和噪声？否则将有可能出
现什么情况？
六、参考文献
1. 杨治良．实验心理学．杭州：浙江教育出版社，1998，227～249。
