课时跟踪检测(三十二) 电磁感应现象 楞次定律
电磁感应现象 楞次定律(核心考点精讲精练)(解析版)—备战2025年高考物理一轮复习(新高考通用)
电磁感应现象楞次定律1. 高考真题考点分布题型考点考查考题统计选择题楞次定律2024年江苏卷、广东卷实验题探究影响感应电流方向的因素2024年北京卷2. 命题规律及备考策略【命题规律】高考对楞次定律和右手定则的考查形式多以选择题的形式，题目较为简单，同时，这两部分内容会在某些有关电磁感应的综合性的计算题中会有应用。
【备考策略】1.理解和掌握楞次定律、右手定则。
2.能够利用楞次定律和右手定则判断感应电流的方向。
【命题预测】重点关注楞次定律和右手定则的应用。
一、磁通量1．概念：在磁感应强度为B的匀强磁场中，与磁场方向垂直的平面，其面积S与B的乘积叫作穿过这个面积的磁通量。
2．公式：Φ＝BS，单位是韦伯，符号是Wb。
3．适用条件(1)匀强磁场。
(2)S为垂直于磁场的有效面积。
4．物理意义：相当于穿过某一面积的磁感线的条数。
5．磁通量的变化量：ΔΦ＝Φ2－Φ1＝B2S2－B1S1。
二、电磁感应现象1．定义：当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中有感应电流产生，这种利用磁场产生电流的现象叫作电磁感应。
2．感应电流的产生条件(1)表述一：闭合电路的一部分导体在磁场内做切割磁感线的运动。
(2)表述二：穿过闭合电路的磁通量发生变化。
3．实质电磁感应现象的实质是产生感应电动势，如果电路闭合，则有感应电流。
如果电路不闭合，则只有感应电动势而无感应电流。
三、感应电流方向的判定1．楞次定律(1)内容：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
(2)适用范围：一切电磁感应现象。
2．右手定则(1)内容：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向。
(2)适用情况：导线切割磁感线产生感应电流。
考点一电磁感应现象1.磁通量的计算(1)公式：Φ＝BS。
适用条件：①匀强磁场；②磁场与平面垂直。
高中物理 第四章 电磁感应 第3课时 楞次定律的应用同步课时检测 新人教版选修32

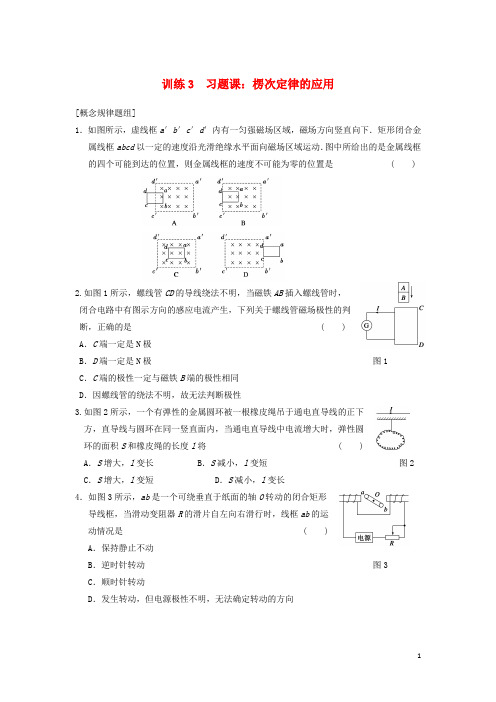

训练3 习题课：楞次定律的应用[概念规律题组]1．如图所示，虚线框a′b′c′d′内有一匀强磁场区域，磁场方向竖直向下．矩形闭合金属线框abcd以一定的速度沿光滑绝缘水平面向磁场区域运动．图中所给出的是金属线框的四个可能到达的位置，则金属线框的速度不可能为零的位置是( )2.如图1所示，螺线管CD的导线绕法不明，当磁铁AB插入螺线管时，闭合电路中有图示方向的感应电流产生，下列关于螺线管磁场极性的判断，正确的是( )A．C端一定是N极B．D端一定是N极图1C．C端的极性一定与磁铁B端的极性相同D．因螺线管的绕法不明，故无法判断极性3.如图2所示，一个有弹性的金属圆环被一根橡皮绳吊于通电直导线的正下方，直导线与圆环在同一竖直面内，当通电直导线中电流增大时，弹性圆环的面积S和橡皮绳的长度l将( )A．S增大，l变长B．S减小，l变短图2 C．S增大，l变短D．S减小，l变长4．如图3所示，ab是一个可绕垂直于纸面的轴O转动的闭合矩形导线框，当滑动变阻器R的滑片自左向右滑行时，线框ab的运动情况是( )A．保持静止不动B．逆时针转动图3C．顺时针转动D．发生转动，但电源极性不明，无法确定转动的方向5.如图4所示，两个相同的铝环套在一根光滑杆上，将一条形磁铁向左插入铝环的过程中，两环的运动情况是( ) 图4A．同时向左运动，间距增大B．同时向左运动，间距不变C．同时向左运动，间距变小D．同时向右运动，间距增大[方法技巧题组]6.如图5是某电磁冲击钻的原理图，若突然发现钻头M向右运动，则可能是( )A．开关S闭合瞬间B．开关S由闭合到断开的瞬间图5C．开关S已经是闭合的，滑动变阻器滑片P向左迅速滑动D．开关S已经是闭合的，滑动变阻器滑片P向右迅速滑动7．如图6(a)所示，圆形线圈P静止在水平桌面上，其正上方悬挂一相同的线圈Q，P和Q 共轴，Q中通有变化的电流，电流随时间变化的规律如图(b)所示，P所受的重力为G，桌面对P的支持力为F N，则( )图6A．t1时刻，F N>G B．t2时刻，F N>GC．t3时刻，F N<G D．t4时刻，F N＝G8.如图7所示，在匀强磁场中放有平行铜导轨，它与大线圈M相连接，要使小线圈N获得顺时针方向的感应电流，则放在导轨上的裸金属棒ab的运动情况是(两线圈共面放置)( )A．向右匀速运动B．向左加速运动图7C．向右减速运动D．向右加速运动[创新应用题组]9.如图8所示，在两根平行长直导线M、N中，通以同方向同大小的电流I，导线框abcd和两导线在同一平面内，线框沿着与两导线垂直的方向，自右向左在两导线间匀速运动，在移动过程中，线框中感应电流方向怎样？图8答案1．C 2．C 3．D 4．C 5．C 6．AC 7．AD 8．BC 9．始终是沿abcd方向。
高中人教物理选修32课时跟踪检测五 电磁感应现象的两类情况 含解析

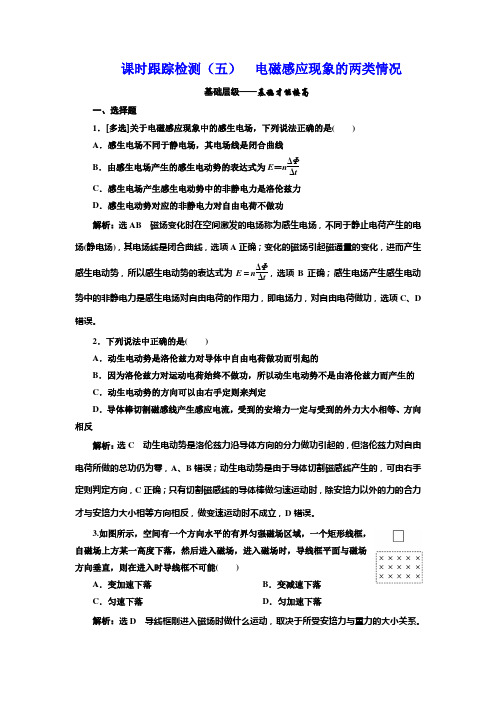

课时跟踪检测（五） 电磁感应现象的两类情况基础层级——基稳才能楼高一、选择题1．[多选]关于电磁感应现象中的感生电场，下列说法正确的是( )A ．感生电场不同于静电场，其电场线是闭合曲线B ．由感生电场产生的感生电动势的表达式为E ＝n ΔΦΔtC ．感生电场产生感生电动势中的非静电力是洛伦兹力D ．感生电动势对应的非静电力对自由电荷不做功解析：选AB 磁场变化时在空间激发的电场称为感生电场，不同于静止电荷产生的电场(静电场)，其电场线是闭合曲线，选项A 正确；变化的磁场引起磁通量的变化，进而产生感生电动势，所以感生电动势的表达式为E ＝n ΔΦΔt，选项B 正确；感生电场产生感生电动势中的非静电力是感生电场对自由电荷的作用力，即电场力，对自由电荷做功，选项C 、D 错误。
2．下列说法中正确的是( )A ．动生电动势是洛伦兹力对导体中自由电荷做功而引起的B ．因为洛伦兹力对运动电荷始终不做功，所以动生电动势不是由洛伦兹力而产生的C ．动生电动势的方向可以由右手定则来判定D ．导体棒切割磁感线产生感应电流，受到的安培力一定与受到的外力大小相等、方向相反解析：选C 动生电动势是洛伦兹力沿导体方向的分力做功引起的，但洛伦兹力对自由电荷所做的总功仍为零，A 、B 错误；动生电动势是由于导体切割磁感线产生的，可由右手定则判定方向，C 正确；只有切割磁感线的导体棒做匀速运动时，除安培力以外的力的合力才与安培力大小相等方向相反，做变速运动时不成立，D 错误。
3.如图所示，空间有一个方向水平的有界匀强磁场区域，一个矩形线框，自磁场上方某一高度下落，然后进入磁场，进入磁场时，导线框平面与磁场方向垂直，则在进入时导线框不可能( )A ．变加速下落B ．变减速下落C ．匀速下落D ．匀加速下落解析：选D 导线框刚进入磁场时做什么运动，取决于所受安培力与重力的大小关系。
若F 安<mg ，则加速；若F 安>mg ，则减速；若F 安＝mg ，则匀速。
高中物理 第四章 电磁感应 第2课时 楞次定律同步课时检测 新人教版选修32

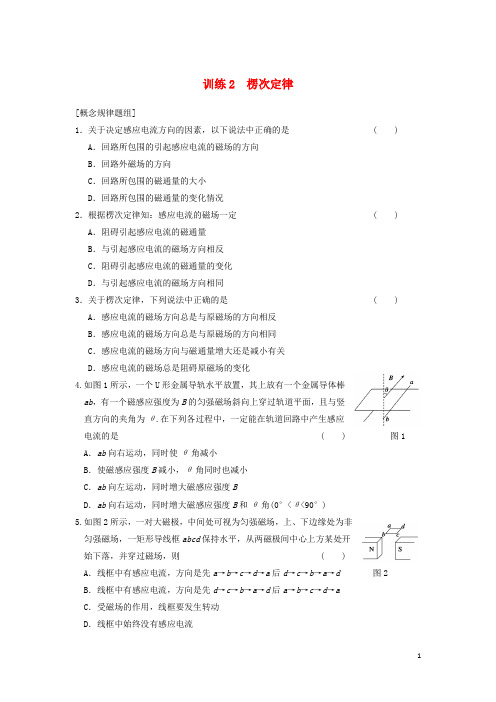

训练2 楞次定律[概念规律题组]1．关于决定感应电流方向的因素，以下说法中正确的是( ) A．回路所包围的引起感应电流的磁场的方向B．回路外磁场的方向C．回路所包围的磁通量的大小D．回路所包围的磁通量的变化情况2．根据楞次定律知：感应电流的磁场一定( ) A．阻碍引起感应电流的磁通量B．与引起感应电流的磁场方向相反C．阻碍引起感应电流的磁通量的变化D．与引起感应电流的磁场方向相同3．关于楞次定律，下列说法中正确的是( ) A．感应电流的磁场方向总是与原磁场的方向相反B．感应电流的磁场方向总是与原磁场的方向相同C．感应电流的磁场方向与磁通量增大还是减小有关D．感应电流的磁场总是阻碍原磁场的变化4.如图1所示，一个U形金属导轨水平放置，其上放有一个金属导体棒ab，有一个磁感应强度为B的匀强磁场斜向上穿过轨道平面，且与竖直方向的夹角为θ.在下列各过程中，一定能在轨道回路中产生感应电流的是( ) 图1 A．ab向右运动，同时使θ角减小B．使磁感应强度B减小，θ角同时也减小C．ab向左运动，同时增大磁感应强度BD．ab向右运动，同时增大磁感应强度B和θ角(0°<θ<90°)5.如图2所示，一对大磁极，中间处可视为匀强磁场，上、下边缘处为非匀强磁场，一矩形导线框abcd保持水平，从两磁极间中心上方某处开始下落，并穿过磁场，则( )A．线框中有感应电流，方向是先a→b→c→d→a后d→c→b→a→d 图2 B．线框中有感应电流，方向是先d→c→b→a→d后a→b→c→d→aC．受磁场的作用，线框要发生转动D．线框中始终没有感应电流[方法技巧题组]6．如图3所示，匀强磁场与圆形导体环平面垂直，导体ef与环接触良好，当ef向右匀速运动时( )A．圆环中磁通量不变，环上无感应电流产生B．整个环中有顺时针方向的电流图3C．整个环中有逆时针方向的电流D．环的右侧有逆时针方向的电流，环的左侧有顺时针方向的电流7.闭合线圈abcd在磁场中运动到如图4所示位置时，ab边受到的磁场力竖直向上，此线圈的运动情况可能是( )A．向右进入磁场B．向左移出磁场图4C．以ab为轴转动D．以cd为轴转动8.两根相互平行的金属导轨水平放置于图5所示的匀强磁场中，在导轨上与导轨接触良好的导体棒AB和CD可以自由滑动．当AB在外力F作用下向右运动时，下列说法中正确的是( )A．导体棒CD内有电流通过，方向是D→C 图5B．导体棒CD内有电流通过，方向是C→DC．磁场对导体棒CD的作用力向左D．磁场对导体棒AB的作用力向右[创新应用题组]9．(2012·上海·26)为判断线圈绕向，可将灵敏电流计G与线圈L连接，如图6所示．己知线圈由a端开始绕至b端：当电流从电流计G左端流入时，指针向左偏转．(1)将磁铁N极向下从线圈上方竖直插入L时，发现指针向左偏转．俯视线圈，其绕向为________(填：“顺时针”或“逆时针”)．图6(2)当条形磁铁从图中的虚线位置向右远离L时，指针向右偏转．俯视线圈，其绕向为________(填：“顺时针”或“逆时针”)．答案1．AD 2.C 3.CD 4．A 5．D 6．D 7．B 8．B 9．(1)顺时针(2)逆时针。
高中物理 第4章 电磁感应 3 楞次定律课时作业 新人教版选修32
3 楞次定律◎必做部分1．如图表示闭合电路中的一部分导体ab在磁场中做切割磁感线运动的情景，其中能产生由a到b的感应电流的是( )解析：由右手定则可判定A中ab中电流由a向b，B中由b向a，C中由b向a，D 中由b向a，故A正确．答案： A2．如图所示，光滑U形金属框架放在水平面内，上面放置一导体棒，有匀强磁场B垂直框架所在平面，当B发生变化时，发现导体棒向右运动，下列判断正确的是 ( )A．棒中电流从b→a B．棒中电流从a→bC．B逐渐增大D．B逐渐减小解析：ab棒是因“电”而“动”，所以ab棒受到的安培力向右，由左手定则可知电流方向a→b，故B对，由楞次定律可知B逐渐减小，D对．答案：BD3．如图所示，螺线管cd的导线绕法不明，当磁铁ab插入螺线管时，闭合电路中有图示方向的感应电流产生，下列关于螺线管磁场极性的判断，正确的是( )A．c端一定是N极B．d端一定是N极C．c端的极性一定与磁铁b端的极性相同D．因螺线管的绕法不明，故无法判断极性解析：根据楞次定律的另一种表述：“感应电流的效果总是阻碍引起感应电流的原因”，本题中螺线管中产生感应电流的原因是磁铁ab的下降，为了阻碍该原因，感应电流的效果只能使磁铁与螺线管之间产生相斥的作用，即螺线管的c端一定与磁铁的b端极性相同，与螺线管的绕法无关．但因为磁铁ab的N、S极性不明，所以螺线管cd的两端极性也不能明确，所以A、B、D错，C对．答案： CA中接4．如图所示，A、B两回路中各有一开关S1、S2，且回路有电源，回路B中接有灵敏电流计，下列操作及相应的结果中可能的是( )A．先闭合S2，后闭合S1的瞬间，电流计指针偏转B．S1、S2闭合后，在断开S2的瞬间，电流计指针偏转C．先闭合S1，后闭合S2的瞬间，电流计指针偏转D．S1、S2闭合后，在断开S1的瞬间，电流计指针偏转解析：回路A中有电源，当S1闭合后，回路中有电流，在回路的周围产生磁场，回路B中有磁通量，在S1闭合或断开的瞬间，回路A中的电流从无到有或从有到无，电流周围的磁场发生变化，从而使穿过回路B的磁通量发生变化，产生感应电动势，此时若S2是闭合的，则回路B中有感应电流，电流计指针偏转，所以选项A、D正确．答案：AD5.如图所示，螺线管B置于闭合金属圆环A的轴线上，当B中通过的电流I减小时( )A．环A有缩小的趋势B．环A有扩张的趋势C．螺线管B有缩短的趋势D．螺线管B有伸长的趋势解析：当B中通过的电流减小时，穿过A线圈的磁通量减小，产生感应电流，由楞次定律可以判断出A线圈中有顺时针方向的感应电流(左边看)，又根据左手定则，线圈各部分受沿径向向里的安培力，所以A线圈有缩小的趋势，故A正确；另外，螺线管与环之间的引力减小．故螺线管有伸长的趋势，故D正确．答案：AD6．如图所示，螺线管与电流表组成闭合电路，条形磁铁位于螺线管上方，下端为N极，则当螺线管中产生的感应电流( )A．方向与图示方向相同时，磁铁靠近螺线管B．方向与图示方向相反时，磁铁靠近螺线管C．方向与图示方向相同时，磁铁远离螺线管D．方向与图示方向相反时，磁铁远离螺线管解析：磁铁靠近螺线管时，根据楞次定律，螺线管中感应电流方向与图示方向相同，A对，B错；磁铁远离螺线管时，根据楞次定律，螺线管中感应电流方向与图示方向相反，C 错，D对．答案：AD7．如图，均匀带正电的绝缘圆环a与金属圆环b同心共面放置，当a绕O点在其所在平面内旋转时，b中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环a( )A．顺时针加速旋转B．顺时针减速旋转C．逆时针加速旋转D．逆时针减速旋转解析：由楞次定律，欲使b中产生顺时针电流，则a环内磁场应向里减弱或向外增强，r a环的旋转情况应该是顺时针减速或逆时针加速，由于b环又有收缩趋势，说明a环外部磁场向外，内部向里，故选B.答案： B8.如图所示，使通电导线在垂直纸面的平面内以虚线CD为轴逆时针(从左向右看)转动时，A、B两线圈的运动情况是( )A．从左向右看，A逆时针转动，B顺时针转动B．从左向右看，A顺时针转动，B逆时针转动C．从左向右看，A、B都逆时针转动D．从左向右看，A、B都顺时针转动解析：通电直导线产生的磁场在导线的左侧垂直于纸面向外，在导线的右侧垂直于纸面向里，当导线在垂直纸面的平面内以虚线CD为轴逆时针(从左向右看)转动时，会使穿过线圈A、B的磁通量减少，根据楞次定律可知，为了阻碍磁通量的减少，两线圈都会随通电直导线一起逆时针转动．答案： C9．如图所示，闭合金属圆环沿垂直于磁场方向放置在匀强磁场中，将它从匀强磁场中匀速拉出，以下各种说法中正确的是( )A．向左拉出和向右拉出时，环中的感应电流方向相反B．向左或向右拉出时，环中的感应电流方向都是沿顺时针方向的C．向左或向右拉出时，环中的感应电流方向都是沿逆时针方向的D．环在离开磁场之后，仍然有感应电流解析：不管将金属圆环从哪边拉出磁场，穿过闭合圆环的磁通量都要减少，根据楞次定律可知，感应电流的磁场总要阻碍原磁通量的减少．感应电流的磁场方向与原磁场方向相同，应用安培定则可以判断出感应电流的方向是顺时针方向的．B正确，A、C错误．另外在圆环离开磁场后，无磁通量穿过圆环，该种情况无感应电流，故D错误．答案： B10．一金属方框abcd从离磁场区域上方高A处自由落下，然后进入与线框平面垂直的匀强磁场中，在进入磁场的过程中，可能发生的情况是(如图所示)( )A．线框做加速运动，加速度a<gB．线框做匀速运动C．线框做减速运动D．线框会反跳回原处解析：当线框下落进入磁场过程中，感应电流的磁场将阻碍线框进入磁场，这就说明进入磁场时产生的感应电流使线框受到向上的安培力，且大小与进入磁场时的速度有关，设为F.如果F＝mg，线框将匀速进入磁场．如果F<mg，线框将加速进入磁场，加速度小于g.如果F>mg，线框将减速进入磁场．由此可见，线框进入磁场的运动特点是由其自由下落的高度h决定的(对于确定的线圈)，A、B、C三种情况均有可能．但D项所示情况绝不可能，因为线框进入磁场，才会受到向上的安培力，受到安培力是因为有电流，可见在磁场中已经有一部分机械能转化为电能，机械能不守恒，故线框绝不会反跳回原处．答案：ABC11.如图，磁场垂直于纸面，磁感应强度在竖直方向均匀分布，水平方向非均匀分布．一铜制圆环用丝线悬挂于O点，将圆环拉至位置a后无初速释放，在圆环从a摆向b的过程中( )A．感应电流方向先逆时针后顺时针再逆时针B．感应电流方向一直是逆时针C．安培力方向始终与速度方向相反D．安培力方向始终沿水平方向解析：圆环从位置a运动到磁场分界线前，磁通量向里增大，感应电流为逆时针；跨越分界线过程中，磁通量由向里最大变为向外最大，感应电流为顺时针；再摆到b的过程中，磁通量向外减小，感应电流为逆时针，所以选A；由于圆环所在处的磁场，上下对称，所受安培力竖直方向平衡，因此总的安培力沿水平方向，故D正确．答案：AD12．如图，金属环A用轻绳悬挂，与长直螺线管共轴，并位于其左侧．若变阻器滑片P 向左移动，则金属环A将向________(填“左”或“右”)运动，并有________(填“收缩”或“扩张”)趋势．解析：滑片P向左移动时，电阻减小，电流增大，穿过金属环A的磁通量增加，根据楞次定律，金属环将向左运动，并有收缩趋势．答案：左收缩◎选做部分13.如图，一载流长直导线和一矩形框固定在同一平面内，线框在长直导线右侧，且其长边与长直导线平行．已知在t＝0到t＝t1的时间间隔内，直导线中电流i发生某种变化，而线框中的感应电流总是沿顺时针方向；线框受到的安培力的合力先水平向左、后水平向右．设电流i正方向与图中箭头所示方向相同，则i随时间t变化的图线可能是( )解析：因通电导线周围的磁场离导线越近磁场越强，而线框中左右两边的电流大小相等，方向相反，所以受到的安培力方向相反，导线框的左边受到的安培力大于导线框的右边受到的安培力，所以合力与左边导线框受力的方向相同．因为线框受到的安培力的合力先水平向左，后水平向右，根据左手定则，导线框处的磁场方向先垂直纸面向里，后垂直纸面向外，根据右手螺旋定则，导线中的电流先为正，后为负，所以选项A正确；选项B、C、D 错误．答案： A14．我们可以通过实验探究电磁感应现象中感应电流方向的决定因素和遵循的物理规律．以下是实验探究过程的一部分．(1)如图甲所示，当磁铁的N极向下运动时，发现电流表指针偏转，若要探究线圈中产生感应电流的方向，必须知道_____________________________________________________ ________________________________________________________________________.(2)如图乙所示，实验中发现闭合开关时，电流表指针向右偏．电路稳定后，若向左移动滑动触头，此过程中电流表指针向________偏转；若将线圈A抽出，此过程中电流表指针向________偏转(均选填“左”或“右”)．解析：(1)电流表没有电流通过时，指针在中央位置，要探究线圈中电流的方向，必须知道电流从正(负)接线柱流入时，指针的偏转方向．(2)闭合开关时，线圈A中的磁场增强，线圈B中产生的感应电流使电流表向右偏，则当左移滑片时，会使线圈A中的磁场增强，电流表指针将向右偏；当线圈A抽出，在线圈B 处的磁场减弱，线圈B中产生的感应电流将使电流表指针向左偏．答案：(1)电流从正(负)接线柱流入时，电流表指针的偏转方向(2)右左。
楞次定律
第31课时电磁感应现象楞次定律一、磁通量1、公式： (B⊥S)或（B与S的夹角为θ）注意：S不一定是某个线圈的面积，而是在磁场范围内的面积；多匝线圈的磁通量与线圈匝数无关。
2、单位：；符号：。
3、合磁通量的求法：磁通量是量，计算穿过某个面的磁通量时，先规定某个方向的磁通量为正，反方向的磁通量为负，磁通量的等于这个平面的合磁通量。
例1、如图，矩形线圈有N匝，面积大小为S，放在水平面内，加一个竖直向下的范围较大的匀强，磁感应磁场强度为B,则穿过平面的磁通量是多少？若使ab边转过60o,则穿过线圈平面的磁通量是多少？若线圈绕ab边转过180 o，则穿过线圈的磁通量改变了多少？例2、如图所示，条形磁铁竖直放置，一水平圆环从磁铁上方的位置a向下运动，依次经过图中的位置b、c、d、e，在整个过程中，穿过圆环的磁通量的变化情况是( )A．变大，变小，变大，变小 B．变大，变大，变小，变小C．变大，不变，不变，变小 D．变小，变小，变大，变大二、电磁感应现象1、只要穿过闭合电路的发生变化，闭合电路中就有电流产生，这种利用磁场产生的现象叫电磁感应现象；产生的电流叫做电流，产生的电动势叫做电动势。
2、条件：。
例3、试分析下列各种情形中，金属线框或线圈里能产生感应电流的是（）三、楞次定律和右手定则例4、如图所示，通电导线旁边同一平面有矩形线圈abcd .则 （ ）A.若线圈向右平动，其中感应电流方向是a →b →c →dB.若线圈竖直向下平动，无感应电流产生C.当线圈以ab 边为轴转动时，其中感应电流方向是a →b →c →dD.当线圈向导线靠近时，其中感应电流方向是a →b →c →d1、楞次定律：感应电流具有这样的特点，感应电流的磁场总是 引起感应电流的_______________。
2、应用楞次定律判断感应电流的方向的具体步骤为：（1）明确 磁场方向， （2）判断穿过的 增加还是减少，（3）确定 的方向， （4）利用 反推感应电流的方向。
高中物理 课时跟踪检测(四)电磁感应现象的两类情况 新人教版选修32
课时跟踪检测（四） 电磁感应现象的两类情况1．下列说法中正确的是( )A ．动生电动势是洛伦兹力对导体中自由电荷做功而引起的B ．因为洛伦兹力对运动电荷始终不做功，所以动生电动势不是由洛伦兹力而产生的C ．动生电动势的方向可以由右手定则来判定D ．导体棒切割磁感线产生感应电流，受到的安培力一定与受到的外力大小相等、方向相反解析：选C 动生电动势是洛伦兹力沿导体方向的分力做功引起的，但洛伦兹力对自由电荷所做的总功仍为零，选项A 、B 错误；动生电动势是由于导体切割磁感线产生的，可由右手定则判定方向，C 正确；只有在导体棒做匀速切割时，除安培力以外的力的合力才与安培力大小相等方向相反，做变速运动时不成立，故D 错误。
2. (多选)一个面积S ＝4×10－2m 2、匝数n ＝100匝的线圈，放在匀强磁场中，磁场方向垂直于线圈平面，磁感应强度B 随时间t 变化的规律如图1所示，则下列判断正确的是( )图1A ．在开始的2 s 内穿过线圈的磁通量的变化率等于0.08 Wb/sB ．在开始的2 s 内穿过线圈的磁通量的变化量等于零C ．在开始的2 s 内线圈中产生的感应电动势等于8 VD ．在第3 s 末线圈中的感应电动势等于零解析：选AC 由B t 图像可知，在开始的2 s 内，ΔΦΔt ＝ΔB ·S Δt ＝2×2×4×10－22 Wb/s＝0.08 Wb/s ，选项A 正确，B 错误；在开始的2 s 内，E ＝n ΔΦΔt ＝100×0.08 V＝8 V ，故选项C 正确；第3 s 末磁感应强度的变化率不为零，则感应电动势也不为零，故选项D 错误。
3. (多选)如图2所示，导体棒AB 在做切割磁感线运动时，将产生一个感应电动势，因而在电路中有电流通过。
下列说法中正确的是( )图2A．因导体运动而产生的感应电动势称为动生电动势B．动生电动势的产生与洛伦兹力有关C．动生电动势的产生与电场力有关D．动生电动势和感生电动势产生的原因是一样的解析：选AB 动生电动势是由于导体运动而产生的，选项A正确；动生电动势中，非静电力是洛伦兹力沿导体棒方向的分力，而感生电动势是由感生电场产生的，选项B正确，C、D错误。
课时检测(六十二) 电磁感应现象和楞次定律 (双基落实课)
课时检测(六十二) 电磁感应现象和楞次定律(双基落实课)1. (2019·大庆实验中学模拟)如图所示，套在条形磁铁外的三个线圈，其面积S1>S2＝S3，线圈1、2在同一位置，且线圈3在磁铁的正中间。
设各线圈中的磁通量依次为Φ1、Φ2、Φ3，则它们的大小关系是()A．Φ1>Φ2>Φ3B．Φ1>Φ2＝Φ3C．Φ1<Φ2<Φ3D．Φ1<Φ2＝Φ3解析：选C在条形磁铁内、外都有磁场，套在条形磁铁外的三个线圈的磁通量为内部向左的磁通量减去外部向右的磁通量，而其内部向左的磁通量相同，外部向右的磁通量越大，总磁通量越小，线圈1、2在同一位置，线圈1的外部面积大，则向右的磁通量大，故Φ2>Φ1，线圈2、3面积一样，线圈3位置外部向右磁通量小，则Φ3>Φ2，可知Φ1<Φ2<Φ3，选项C 正确。
2.(2019·天水一中月考)如图所示，绕在铁芯上的线圈与电源、滑动变阻器和开关组成闭合回路。
在铁芯的右端套有一个表面绝缘的铜环A。
不计铁芯和铜环A之间的摩擦。
则下列情况中铜环A会向右运动的是()A．线圈中通以恒定的电流B．通电时，使滑动变阻器的滑片P向右匀速移动C．通电时，使滑动变阻器的滑片P向左加速移动D．开关突然断开的瞬间解析：选C铜环A向右运动，说明穿过A的磁通量在增加，绕在铁芯上的线圈中的电流在增大，故选项C正确。
3.(2019·福建质检)法拉第在1831年发现了“磁生电”现象。
如图所示，他把两个线圈绕在同一个软铁环上，线圈A和电池连接，线圈B用导线连通，导线下面平行放置一个小磁针。
实验中可能观察到的现象是()A．用一节电池作电源小磁针不偏转，用十节电池作电源小磁针会偏转B．线圈B匝数较少时小磁针不偏转，匝数足够多时小磁针会偏转C．线圈A和电池接通瞬间，小磁针会偏转D．线圈A和电池断开瞬间，小磁针不偏转解析：选C根据“磁生电”即电磁感应现象的产生条件知，选项A、B错误；只有在线圈A和电池接通或断开的瞬间，线圈B中才能产生感应电流，电流产生磁场，使导线下面平行放置的小磁针发生偏转，选项C正确，D错误。
2020学年高中物理人教版选修3-2检测：第四章电磁感应4.3楞次定律Word版含答案
4.3 楞次定律课时作业基础达标1．在电磁感应现象中，下列说法正确的是( )A．感应电流的磁场总是阻碍引起感应电流原磁场的磁通量的变化B．感应电流的磁场方向总是与引起感应电流的磁场方向相反C．感应电流的磁场总是阻碍引起感应电流原磁场的磁通量D．感应电流的磁场阻止了引起感应电流原磁场磁通量的变化【解析】根据楞次定律，感应电流的磁场总是阻碍引起感应电流的磁场磁通量的变化，A对，C错；同时阻碍不是阻止，只是延缓了原磁场磁通量的变化，D错；感应电流的磁场方向与原磁场方向的关系是“增反减同”，选项B错误．【答案】A2.如图所示，一根条形磁铁自左向右穿过一个闭合螺线管，则电路中( )A．始终有感应电流自a向b流过电流表GB．始终有感应电流自b向a流过电流表GC．先有a→G→b方向的感应电流，后有b→G→a方向的感应电流D．将不会产生感应电流【解析】当条形磁铁进入螺线管的时候，闭合线圈中的磁通量增加；当条形磁铁穿出螺线管时，闭合线圈中的磁通量减少，根据楞次定律判断出选项C正确．【答案】C3.如图所示，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N极朝下．当磁铁向下运动时(但未插入线圈内部)( )A．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引B．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥C．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引D．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥【解析】由题意可知穿过线圈的磁场B方向向下，磁铁向下运动造成穿过线圈的磁通量增加，由楞次定律可知感应电流的磁场方向与B相反，由此可以判定感应电流的方向与题中所标电流方向相同，磁铁与线圈相互排斥．故选项B是正确的．【答案】B4.如图所示，一水平放置的通以恒定电流的圆形线圈1固定，另一较小的圆形线圈2从线圈1的正上方下落，在下落过程中由线圈1的正上方下落到线圈1的正下方的过程中，从上往下看，线圈2中( )A．无感应电流B．有顺时针方向的感应电流C．有先是顺时针方向，后是逆时针方向的感应电流D．有先是逆时针方向，后是顺时针方向的感应电流【解析】线圈1中恒定电流形成的磁场分布情况如图所示．当线圈2从线圈1的正上方下落，并处于线圈1的上方时，磁感线向上，且磁通量增大，根据楞次定律知，线圈2中产生的感应电流的磁场方向向下，由右手螺旋定则，俯视线圈2中感应电流应为顺时针方向；同时，线圈2落至线圈1的正下方时，磁通量向上且是减小的，由楞次定律和右手螺旋定则，俯视线圈2中感应电流应为逆时针方向．【答案】C5．如图所示，金属环所在区域存在着匀强磁场，磁场方向垂直纸面向里．当磁感应强度逐渐增大时，内、外金属环中感应电流的方向为( )A．外环顺时针、内环逆时针B．外环逆时针、内环顺时针C．内、外环均为逆时针D．内、外环均为顺时针【解析】首先明确研究的回路由外环和内环共同组成，回路中包围的磁场方向垂直纸面向里且内、外环之间的磁通量增加．由楞次定律可知两环之间的感应电流的磁场方向与原磁场方向相反，垂直于纸面向外，再由安培定则判断出感应电流的方向是：在外环沿逆时针方向，在内环沿顺时针方向，故选项B正确．【答案】B6．如图所示，两个相同的轻质铝环套在一根水平光滑绝缘杆上，当一条形磁铁向左运动靠近两环时，两环的运动情况是( )A．同时向左运动，间距增大B．同时向左运动，间距不变C．同时向左运动，间距变小D．同时向右运动，间距增大【解析】当条形磁铁插入铝环的过程中，穿过铝环的磁通量增加，两环为了阻碍磁通量的增加，应向条形磁铁左端磁场越来越弱的方向运动，即两铝环同时向左运动，由于两铝环上感应电流方向相同，故将相互吸引，而使间距变小，所以C正确．【答案】C7．如图表示闭合电路中的一部分导体ab在磁场中做切割磁感线运动的情景，其中能产生由a到b的感应电流的是( )【解析】由右手定则，可知选项A图中感应电流方向由a到b，选项A正确；选项B 图导体ab向纸外运动，产生感应电流由b到a，选项B错误；选项C图中由于三角形线框的一部分在磁场中运动；由楞次定律，判断可得导体ab中电流由b到a，故选项C错误；选项D图中ab棒切割磁感线由右手定则可知，导体棒ab中电流由b到a，故选项D错误．【答案】A8.如图所示，通有恒定电流的螺线管竖直放置，铜环R沿螺线管的轴线加速下落，在下落过程中，环面始终保持水平，铜环先后经过轴线上1、2、3位置时的加速度分别为a1、a2、a3，位置2处于螺线管的中心，位置1、3与位置2等距离，则( )A．a1<a2＝g B．a3<a1<gC．a1＝a3<a2D．a3<a1<a2【解析】由楞次定律知，感应电流的磁场总是阻碍导体间的相对运动，所以当线圈在位置1时，受到向上的安培力，阻碍靠近，在位置3时，受到向上的安培力，阻碍远离，故a1和a3均小于g，又由于整个下落过程中，铜环速度逐渐增大，而从位置1到位置2和位置2到位置3的磁通量变化相同．但后者所用时间短，所以后者磁通量变化率大，即感应电动势大，感应电流大，圆环在位置3的安培力大，故a3<a1，在位置2时，磁铁内部磁感线为平行等距的匀强磁场，故线圈在位置2附近运动磁通量不变，无感应电流，只受重力，故a2＝g.【答案】ABD9．夜晚，楼梯上漆黑一片，但随着我们的脚步声响，楼梯灯亮了；我们登上一层楼，灯光照亮一层楼，而身后的灯则依次熄灭，这种楼梯灯好像能“听到”我们的到来，能“看见”我们的离去，之所以能如此，是因为电路中安装了光声控延时开关，探究这种开关有什么转换器件．【解析】打开光声控开关，内部构造如图．光声控延时开关中安装有光敏感元件，用于感知外界光线的强弱．还安装有声敏感元件用于感知外界声响．当白天外界光线较强时，光声控制延时开关总处于断开状态，灯不亮；当夜晚光线较弱且有声响时光声控延时开关处于导通状态，灯亮，延时一段时间后，开关断开，灯熄灭．【答案】见解析能力提升1．如图所示，在磁感应强度大小为B、方向竖直向上的匀强磁场中，有一质量为m、阻值为R的闭合矩形金属线框abcd用绝缘轻质细杆悬挂在O点，并可绕O点摆动．金属线框从右侧某一位置由静止开始释放，在摆动到左侧最高点的过程中，细杆和金属线框平面始终处于同一平面，且垂直纸面．则线框中感应电流的方向是( )A．a→b→c→d→aB．d→c→b→a→dC．先是d→c→b→a→d，后是a→b→c→d→aD．先是a→b→c→d→a，后是d→c→b→a→d【解析】如题图，磁场方向向上，开始磁通量减小，后来磁通量增大．由“增反减同”可知电流方向是d→c→b→a→d，B项正确．【答案】B2.如图所示，ab是一个可绕垂直于纸面的轴O转动的闭合线圈，在滑动变阻器R的滑片P 向右滑动的过程中，ab线圈将( )A．静止不动B．逆时针转动C．顺时针转动D．发生转动，因电源正负极不明，无法确定转动方向【解析】当P向右滑动时，电路中的总电阻是减小的，因此通过线圈的电流增加，电磁铁两磁极间的磁场增强，穿过ab线圈的磁通量增加，线圈中有感应电流，线圈受磁场力作用发生转动．直接使用楞次定律中的“阻碍”，线圈中的感应电流将阻碍原磁通量的增加，线圈就会通过转动来改变与磁场的正对面积，从而阻碍原磁通量的增加，只有逆时针转动才会减小有效面积，以阻碍磁通量的增加．故选项B正确．【答案】B3．如图所示，粗糙水平桌面上有一质量为m的铜质矩形线圈．当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时，若线圈始终不动，则关于线圈受到的支持力F N及在水平方向运动趋势的正确判断是( )A．F N先小于mg后大于mg，运动趋势向左B．F N先大于mg后小于mg，运动趋势向左C．F N先小于mg后大于mg，运动趋势向右D．F N先大于mg后小于mg，运动趋势向右【解析】条形磁铁从线圈正上方等高快速经过时，通过线圈的磁通量先增加后又减小．当通过线圈磁通量增加时，为阻碍其增加，在竖直方向上线圈有向下运动的趋势，所以线圈受到的支持力大于其重力，在水平方向上有向右运动的趋势；当通过线圈的磁通量减小时，为阻碍其减小，在竖直方向上线圈有向上运动的趋势，所以线圈受到的支持力小于其重力，在水平方向上有向右运动的趋势．综上所述，线圈所受到的支持力先大于重力后小于重力，运动趋势总是向右．【答案】D4．如图所示，A、B为大小、形状均相同且内壁光滑、用不同材料制成的圆筒，竖直固定在相同高度，两个相同的条形磁铁，同时从A、B上端管口同一高度无初速度同时释放，穿过A管的条形磁铁比穿过B管的条形磁铁先落到地面．下面关于两管的制作材料的描述可能的是( )A．A管是用塑料制成的，B管是用铜制成的B．A管是用铝制成的，B管是用胶木制成的C．A管是用胶木制成的，B管是用塑料制成的D．A管是铜制成的，B管是用塑料制成的【解析】如果圆筒是用金属材料制成的，当条形磁铁进入和离开筒口位置时都会产生感应电流．磁铁和圆筒之间有力的作用，阻碍其产生相对运动，故落地较晚．如果筒由绝缘材料制成，则不会产生感应电流，两者之间没有力的作用．磁铁做自由落体运动通过圆筒，用时较少，先落地．【答案】A5．如图所示，螺线管B置于闭合金属圆环A的轴线上，当B中通过的电流I减小时( )A．环A有缩小的趋势B．环A有扩张的趋势C．螺线管B有缩短的趋势D．螺线管B有伸长的趋势【解析】当B中通过的电流逐渐减小时，穿过A线圈中向右的磁通量逐渐减小，由楞次定律可知，在线圈A中产生顺时针的感应电流(从左向右看)，A、B两环之间的作用力使A 有缩小的趋势，故选项A正确；又因为B中电流减小，螺线管环与环之间的作用的引力减小，螺线管B有伸长的趋势，故选项D正确．【答案】AD6．如图所示，Ⅰ是竖直放置的闭合的接有毫安表的螺线管，Ⅱ是悬挂在弹簧下端的(不大)强磁铁棒，现使之在Ⅰ中振动．试用能量转化和守恒的观点分析将会出现什么现象，并说明原因．【答案】由于磁铁棒Ⅱ在线圈中振动，线圈Ⅰ内磁通量不断发生变化，从而产生感应电流，毫安表指针偏转．此过程中由于机械能向电能的不断转化，磁铁棒的振幅不断减小，直至停止振动，原振动的能量全部转化为电能在线圈中消耗．。
高考物理一轮复习 课时跟踪检测(三十六)电磁感应现象 楞次定律(重点班)
课时跟踪检测（三十六） 电磁感应现象 楞次定律[A 级——保分题目巧做快做]1．如图甲所示，长直导线与导线框abcd 固定在同一平面内。
直导线中通以如图乙所示的大小和方向都随时间作周期性变化的交流电，并取图甲所示向上的电流方向为直导线中电流的正方向。
关于0～T 时间内线框abcd 中感应电流的方向，下列说法正确的是( )A ．由顺时针方向变为逆时针方向B ．由逆时针方向变为顺时针方向C ．由顺时针方向变为逆时针方向，再变为顺时针方向D ．由逆时针方向变为顺时针方向，再变为逆时针方向解析：选D 由题图乙，在0～T 4时间内电流正向增大，根据安培定则，矩形线圈所处的磁场垂直纸面向里，由于磁通量增大，根据楞次定律的推论“增反减同”，矩形线圈中的感应磁场应垂直纸面向外，感应电流为逆时针，同理，T 4～T 2，T 2～3T 4，3T 4～T 内感应电流的方向依次为顺时针、顺时针、逆时针，故D 正确。
★2.用如图所示的装置做“探究感应电流方向的规律”实验，磁体从靠近线圈的上方静止下落，在磁体穿过整个线圈的过程中，传感器显示的电流i 随时间t 的图象应该是( )解析：选A 磁体进入和穿出线圈时感应电流方向相反，而且下落速度加快，即时间更短、电流更大，选项A 正确。
3.如图所示，均匀带正电的绝缘圆环a 与金属圆环b 同心共面放置，当a 绕O 点在其所在平面内旋转时，b 中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环a ( )A ．顺时针加速旋转B ．顺时针减速旋转C ．逆时针加速旋转D ．逆时针减速旋转解析：选B 由楞次定律知，欲使b 中产生顺时针方向的电流，则a 环内磁场应向里减弱或向外增强，a 环的旋转情况应该是顺时针减速或逆时针加速，由于b 环又有收缩趋势，说明a环外部磁场向外，内部向里，故B正确。
4.(2018·宁波模拟)如图甲所示，在同一平面内有两个圆环A、B，圆环A将圆环B分为面积相等的两部分，以图甲中A环电流沿顺时针方向为正，当圆环A中的电流如图乙所示变化时，下列说法正确的是( )A．B中始终没有感应电流B．B中有顺时针方向的感应电流C．B中有逆时针方向的感应电流D．B中的感应电流先沿顺时针方向，后沿逆时针方向解析：选B 由于圆环A中的电流发生了变化，故圆环B中一定有感应电流产生，由楞次定律判定B中有顺时针方向的感应电流，故B选项正确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 1 页 共 7 页 课时跟踪检测（三十二） 电磁感应现象 楞次定律 [A级——基础小题练熟练快] 1.(2019·石家庄调研)1831年法拉第把两个线圈绕在一个铁环上，A线圈与电源、滑动变阻器R组成一个回路，B线圈与开关S及电流计G组成另一个回路。如图所示，通过多次实验，法拉第终于总结出产生感应电流的条件。关于该实验下列说法正确的是( ) A．闭合S的瞬间，G中有a→b的感应电流 B．闭合S的瞬间，G中有b→a的感应电流 C．闭合S后，R的滑片向左移动的过程，G中有a→b的感应电流 D．闭合S后，R的滑片向左移动的过程，G中有b→a的感应电流 解析：选D 在滑片不动的情况下，线圈A中通过的是恒定电流，产生的磁场是恒定的，所以线圈B中不产生感应电流，选项A、B错误；在向左移动滑片的过程中，线圈A中电流减小，即线圈B处于逐渐减弱的磁场中，由安培定则和楞次定律知，电流表中的电流从b到a，故选项C错误，D正确。 2.物理课上，老师做了一个奇妙的“跳环实验”。如图所示，她把一个带铁芯的线圈L、开关S和电源用导线连接起来后，将一金属套环置于线圈L上，且使铁芯穿过套环。闭合开关S的瞬间，套环立刻跳起。某同学另找来器材再探究此实验。他连接好电路，经重复实验，线圈上的套环均未动。对比老师演示的实验，下列四个选项中，导致套环未动的原因可能是( ) A．线圈接在了直流电源上 B．电源电压过高 C．所选线圈的匝数过多 D．所用套环的材料与老师的不同 解析：选D 无论实验用的是交流电还是直流电，闭合开关S的瞬间，穿过套环的磁通量均增加，只要套环的材料是导体，套环中就能产生感应电流，套环就会跳起。如果套环是用塑料做的，则不能产生感应电流，也就不会受安培力作用而跳起。选项D正确。 3.如图所示，竖直放置的条形磁铁中央，有一闭合金属弹性圆环，条形磁铁中心线与弹性环轴线重合。现将弹性圆环均匀向外扩大，下列说法中正确的是( ) A．穿过弹性圆环的磁通量增大 B．从上往下看，弹性圆环中有顺时针方向的感应电流 第 2 页 共 7 页 C．弹性圆环中无感应电流 D．弹性圆环受到的安培力方向沿半径向外
解析：选B 将弹性圆环均匀向外扩大，圆环中磁通量减小，根据楞次定律，从上往下看，弹性圆环中有顺时针方向的感应电流，选项B正确，A、C错误。由左手定则可判断出，弹性圆环受到的安培力方向沿半径向里，选项D错误。 4.(2018·丽水调研)如图所示，绝缘光滑水平面上有两个离得很近的导体环a、b。将条形磁铁沿它们的正中向下移动(不到达该平面)，a、b将如何移动( ) A．a、b将相互远离 B．a、b将相互靠近 C．a、b将不动 D．无法判断 解析：选A 根据Φ＝BS，磁铁向下移动过程中B增大，所以穿过每个环中的磁通量都增大，a、b中产生同方向的感应电流，两环间有斥力作用，所以a、b将相互远离。选项A正确。 5.(2018·西安摸底)如图所示，矩形闭合线圈abcd竖直放置，OO′是它的对称轴，通电直导线AB与OO′平行，且AB、OO′所在平面与线圈平面垂直。若要在线圈中产生abcda方向的感应电流，可行的做法是( ) A．AB中电流I逐渐增大 B．AB中电流I先增大后减小 C．AB正对OO′，逐渐靠近线圈 D．线圈绕OO′轴逆时针转动90°(俯视) 解析：选D 选项A、B、C中通过线圈的磁通量始终为零，故不能产生感应电流，A、B、C错误；选项D中，线圈绕OO′轴逆时针转动90°，AB与线圈平面平行，线圈中的磁通量增加，且磁感线垂直向里穿过线圈，根据楞次定律可判断感应电流方向为abcda，D正确。 6.如图，圆环形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路。若将滑动变阻器的滑片P向下滑动，下列说法中正确的是( ) A．线圈a中将产生俯视顺时针方向的感应电流 B．穿过线圈a的磁通量变小 C．线圈a有扩张的趋势 D．线圈a对水平桌面的压力FN将增大 第 3 页 共 7 页 解析：选D 若将滑动变阻器的滑片P向下滑动，螺线管中电流增大，由安培定则知穿过线圈a的磁场方向向下且增强，所以磁通量增大，故B错误。由楞次定律知线圈a产生俯视逆时针方向的感应电流，故A错误。从面积变化角度看“增缩减扩”，所以面积应减小，即线圈a有收缩的趋势，故C错误。由于线圈a电流方向与螺线管中电流方向相反，由电流相互作用规律“同向电流相吸，异向电流相斥”可知线圈a对水平桌面的压力FN将增大，故D正确。 7.(2019·株洲模拟)如图所示，在一根竖直放置的铜管的正上方某处从静止开始释放一个强磁体，在强磁体沿着铜管中心轴线穿过铜管的整个过程中，不计空气阻力，那么( ) A．由于铜是非磁性材料，故强磁体运动的加速度始终等于重力加速度 B．由于铜是金属材料，能够被磁化，使得强磁体进入铜管时加速度大于重力加速度，离开铜管时加速度小于重力加速度 C．由于铜是金属材料，在强磁体穿过铜管的整个过程中，铜管中都有感应电流，加速度始终小于重力加速度 D．由于铜是金属材料，铜管可视为闭合回路，强磁体进入和离开铜管时产生感应电流，在进入和离开铜管时加速度都小于重力加速度，但在铜管内部时加速度等于重力加速度 解析：选C 铜是非磁性材料，不能够被磁化，B错误；铜是金属材料，在强磁体穿过铜管的整个过程中，铜管始终切割磁感线，铜管中都有感应电流，强磁体受到向上的磁场力，加速度始终小于重力加速度，C正确，A、D错误。 8．(多选)如图，光滑平行金属导轨固定在水平面上，左端由导线相连，导体棒垂直静置于导轨上构成回路。在外力F作用下，回路上方的条形磁铁竖直向上做匀速运动。在匀速运动过程中外力F做功WF，磁场力对导体棒做功W1，磁铁克服磁场力做功W2，重力对磁铁做功WG，回路中产生的焦耳热为Q，导体棒获得的动能为Ek。则( ) A．W1＝Q B．W2－W1＝Q C．W1＝Ek D．WF＋WG＝Ek＋Q 解析：选BCD 由能量守恒定律可知：磁铁克服磁场力做功W2，等于回路的电能，电能一部分转化为内能，另一部分转化为导体棒的机械能，所以W2－ W1＝Q，故A错误，B正确；以导体棒为对象，由动能定理可知，磁场力对导体棒做功W1＝Ek，故C正确；外力对磁铁做功与重力对磁铁做功之和为回路中的电能，也等于焦耳热和导体棒的动能，故D正确。 9.如图，一圆形金属环与两固定的平行长直导线在同一竖直平面内，环的圆心第 4 页 共 7 页 与两导线距离相等，环的直径小于两导线间距。两导线中通有大小相等、方向向下的恒定电流。若( ) A．金属环向上运动，则环上的感应电流方向为顺时针方向 B．金属环向下运动，则环上的感应电流方向为顺时针方向 C．金属环向左侧直导线靠近，则环上的感应电流方向为逆时针方向 D．金属环向右侧直导线靠近，则环上的感应电流方向为逆时针方向 解析：选D 当金属环上下移动时，穿过环的磁通量不发生变化，根据楞次定律，没有感应电流产生，选项A、B错误；当金属环向左移动时，穿过环的磁通量垂直纸面向外且增强，根据楞次定律可知，环上产生顺时针方向的感应电流，故选项C错误；当金属环向右移动时，穿过环的磁通量垂直纸面向里且增强，根据楞次定律可知，环上产生逆时针方向的感应电流，故选项D正确。 [B级——保分题目练通抓牢] 10.(2019·玉林模拟)如图所示为感应式发电机，a、b、c、d是空间四个可用电刷与铜盘边缘接触的点，O1、O2是铜盘轴线导线的接线端，M、N是电流表的接线端。现在将铜盘转动，能观察到感应电流的是( ) A．将电流表的接线端M、N分别连接a、c位置 B．将电流表的接线端M、N分别连接O1、a位置 C．将电流表的接线端M、N分别连接O1、O2位置 D．将电流表的接线端M、N分别连接c、d位置 解析：选B 当铜盘转动时，其切割磁感线产生感应电动势，此时铜盘相当于电源，铜盘边缘和中心相当于电源的两个极，则要想观察到感应电流，M、N应分别连接电源的两个极即可，故可知只有B项正确。 11.如图所示，质量为m的铜质小闭合线圈静置于粗糙水平桌面上。当一个竖直放置的条形磁铁贴近线圈，沿线圈中线由左至右从线圈正上方等高、匀速经过时，线圈始终保持不动。则关于线圈在此过程中受到的支持力FN和摩擦力Ff的情况，以下判断正确的是( ) A．FN先大于mg，后小于mg B．FN一直大于mg C．Ff先向左，后向右 D．线圈中的电流方向始终不变 解析：选A 当磁铁靠近线圈时，穿过线圈的磁通量增加，线圈中产生感应电流，线圈第 5 页 共 7 页 受到磁铁的安培力作用，根据楞次定律可知，线圈受到的安培力斜向右下方，则线圈对桌面的压力增大，即FN大于mg，线圈相对桌面有向右运动趋势，受到桌面向左的静摩擦力。当磁铁远离线圈时，穿过线圈的磁通量减小，同理，根据楞次定律可知，线圈受到的安培力斜向右上方，则线圈对桌面的压力减小，即FN小于mg，线圈相对桌面有向右运动趋势，受到桌面向左的静摩擦力。综上可知，FN先大于mg，后小于mg，Ff始终向左，故选项B、C错误，A正确。当磁铁靠近线圈时，穿过线圈向下的磁通量增加，线圈中产生感应电流从上向下看是逆时针方向；当磁铁远离线圈时，穿过线圈向下的磁通量减小，线圈中产生感应电流从上向下看是顺时针方向，故选项D错误。 12.如图所示，一个闭合三角形导线框位于竖直平面内，其下方固定一根与线框所在的竖直平面平行且很靠近(但不重叠)的水平直导线，导线中通以图示方向的恒定电流。线框从实线位置由静止释放，在其后的运动过程中( )
A．线框中的磁通量为零时其感应电流也为零 B．线框中感应电流方向为先顺时针后逆时针 C．线框受到安培力的合力方向竖直向上 D．线框减少的重力势能全部转化为电能 解析：选C 根据安培定则，通电直导线的磁场在上方向外，下方向里；离导线近的地方磁感应强度大，离导线远的地方磁感应强度小。线框从上向下靠近导线的过程，向外的磁感应强度增加，根据楞次定律，线框中产生顺时针方向的电流；穿越导线时，上方向外的磁场和下方向里的磁场叠加，先是向外的磁通量减小，之后变成向里的磁通量，并逐渐增大，直至最大；根据楞次定律，线框中产生逆时针方向的电流。向里的磁通量变成最大后，继续向下运动，向里的磁通量又逐渐减小，这时的电流新方向又变成了顺时针；由上分析，穿越导线时，上方向外的磁场和下方向里的磁场叠加，先是向外的磁通量减小，一直减小到0，之后变成向里的磁通量，并逐渐增大，这一过程是连续的，始终有感应电流存在，故A、B错误。根据楞次定律，感应电流始终阻碍线框相对磁场的运动，故受安培力的方向始终向上，不是0，故C正确。根据能量守恒定律，线框从实线位置由静止释放过程中，减小的重力势能，除增加其动能外，还产生电能，从而转化为热量，故D错误。
