北京某体育馆改扩建工程墙面喷射混凝土加固施工技术措施_secret
墙体喷射混凝土加固工程方案设计一
墙体喷射混凝土加固工程方案一墙体喷射混凝土加固工程方案一2011年01月09日星期日10:41一、工程概况本工程为*住宅楼，基础原设计为夯扩桩，上部结构为砌体结构，层高3.2米，共计七层。
底层原设计为MU20页岩砖、M10水泥砂浆砌筑，其余各层采用MU7.5红砖、M5混合砂浆砌筑。
该建筑底层墙体，特别是较长的纵墙墙段中部，出现上下贯穿的竖向裂缝，其他各层也在相应部位出现了一些裂缝。
根据省质检中心检测报告显示:墙体开裂主要是由于基础的不均匀沉降引起。
同时，报告还显示了底层页岩砖实测强度为MU13.5、砂浆为M4.9;其余层红砖实测为MU15、砂浆为M2.1。
由于基础不均匀沉降，并且沉降还在继续发生，故正在对于基础采用锚杆静压桩加固处理。
我公司受*公司委托，根据省建筑科学研究施工图，特制定了以下施工方案。
二、加固方法采用双面钢筋网喷射混凝土加固墙体:竖向钢筋Φ8250mm，水平钢筋Φ6250mm，水平拉筋Φ6500mm，混凝土设计强度等级C20。
三、施工工序首先掏除区墙边架空板下填土，然后分单元间隔施工:铲除面层，挖外墙基填土和挂钢筋网，最后待静压桩稳定后进行喷射混凝土施工。
四、施工工艺1、施工流程掏板下填土→铲除砂浆面层→剔砖缝剔V形槽→钻孔穿拉筋↓喷射C20砼←制作灰饼←湿润墙体←安装钢筋网←清除浮灰2、主要工艺1)掏板下填土:沿室墙边取出预制板1-2块(注意从板两端沿墙边切断)，然后沿墙边挖去板下填土，深度到桩承台顶面。
2)铲除砂浆层:严格避免采用大锤猛敲猛打，采用小锤打凿，不要损坏砖体。
3)剔缝剔槽:剔除砖缝上的浮渣，采用切割机将较宽裂缝凿成宽50mm,深50mm的"V"槽。
4)钻孔拉筋:采用冲击钻沿竖向灰缝处打孔，然后穿拉筋。
5)清除浮灰:人工逐一清除浮渣，然后用压缩空气风出去浮灰。
6)安装钢筋网:钢筋首先拉直矫正，然后按需要长度下料，绑扎钢筋网。
竖向钢筋遇板间隔一根钻孔穿板，穿筋后用12水泥砂浆将孔填实。
墙体喷射混凝土加固工程方案一
墙体喷射混凝土加固工程方案一墙体喷射混凝土加固工程方案一2011年01月09日星期日10:41一、工程概况本工程为*住宅楼，基础原设计为夯扩桩，上部结构为砌体结构，层高3.2米，共计七层。
底层原设计为MU20页岩砖、M10水泥砂浆砌筑，其余各层采用MU7.5红砖、M5混合砂浆砌筑。
该建筑底层墙体，特别是较长的纵墙墙段中部，出现上下贯穿的竖向裂缝，其他各层也在相应部位出现了一些裂缝。
根据省质检中心检测报告显示:墙体开裂主要是由于基础的不均匀沉降引起。
同时，报告还显示了底层页岩砖实测强度为MU13.5、砂浆为M4.9;其余层红砖实测为MU15、砂浆为M2.1。
由于基础不均匀沉降，并且沉降还在继续发生，故正在对于基础采用锚杆静压桩加固处理。
我公司受*公司委托，根据省建筑科学研究设计院施工图，特制定了以下施工方案。
二、加固方法采用双面钢筋网喷射混凝土加固墙体:竖向钢筋Φ8@250mm，水平钢筋Φ6@250mm，水平拉筋Φ6@500mm，混凝土设计强度等级C20。
三、施工工序首先掏除区内墙边架空板下填土，然后分单元间隔施工:铲除面层，挖外墙基填土和挂钢筋网，最后待静压桩稳定后进行喷射混凝土施工。
四、施工工艺1、施工流程掏板下填土→铲除砂浆面层→剔砖缝剔V形槽→钻孔穿拉筋↓喷射C20砼←制作灰饼←湿润墙体←安装钢筋网←清除浮灰2、主要工艺1)掏板下填土:沿室内墙边取出预制板1-2块(注意从板两端沿墙边切断)，然后沿墙边挖去板下填土，深度到桩承台顶面。
2)铲除砂浆层:严格避免采用大锤猛敲猛打，采用小锤打凿，不要损坏砖体。
3)剔缝剔槽:剔除砖缝上的浮渣，采用切割机将较宽裂缝凿成宽50mm,深50mm的"V"槽。
4)钻孔拉筋:采用冲击钻沿竖向灰缝处打孔，然后穿拉筋。
5)清除浮灰:人工逐一清除浮渣，然后用压缩空气风出去浮灰。
6)安装钢筋网:钢筋首先拉直矫正，然后按需要长度下料，绑扎钢筋网。
竖向钢筋遇板间隔一根钻孔穿板，穿筋后用12水泥砂浆将孔填实。

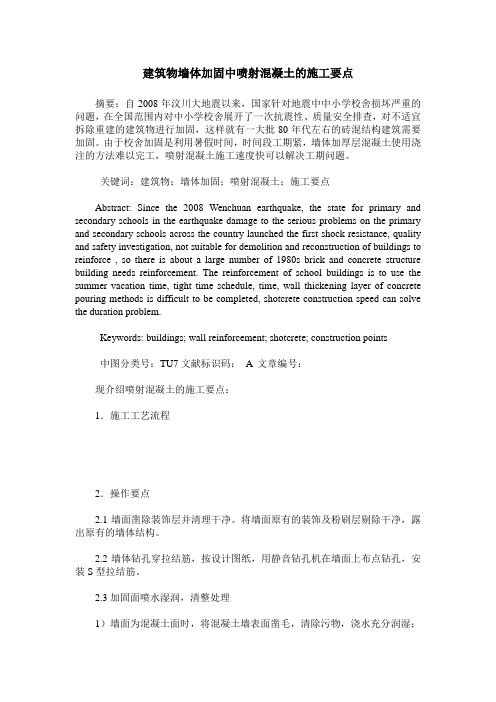

建筑物墙体加固中喷射混凝土的施工要点
建筑物墙体加固中喷射混凝土的施工要点摘要：自2008年汶川大地震以来，国家针对地震中中小学校舍损坏严重的问题，在全国范围内对中小学校舍展开了一次抗震性、质量安全排查，对不适宜拆除重建的建筑物进行加固，这样就有一大批80年代左右的砖混结构建筑需要加固。
由于校舍加固是利用暑假时间，时间段工期紧，墙体加厚层混凝土使用浇注的方法难以完工，喷射混凝土施工速度快可以解决工期问题。
关键词：建筑物；墙体加固；喷射混凝土；施工要点Abstract: Since the 2008 Wenchuan earthquake, the state for primary and secondary schools in the earthquake damage to the serious problems on the primary and secondary schools across the country launched the first shock resistance, quality and safety investigation, not suitable for demolition and reconstruction of buildings to reinforce , so there is about a large number of 1980s brick and concrete structure building needs reinforcement. The reinforcement of school buildings is to use the summer vacation time, tight time schedule, time, wall thickening layer of concrete pouring methods is difficult to be completed, shotcrete construction speed can solve the duration problem.Keywords: buildings; wall reinforcement; shotcrete; construction points中图分类号：TU7文献标识码：A 文章编号：现介绍喷射混凝土的施工要点：1．施工工艺流程2．操作要点2.1墙面凿除装饰层并清理干净。
喷射混凝土施工方案
喷射混凝土施工方案喷射混凝土也叫湿喷混凝土，是一种通过喷枪将混凝土材料喷射到建筑物表面的施工技术。
由于其独特的优点，喷射混凝土已成为工程中的一种常见施工方式。
本文将介绍喷射混凝土施工方案的相关内容。
一、施工前准备工作在进行喷射混凝土施工前，需要进行以下准备工作：1.材料的准备准备好需要用到的混凝土原材料，并进行材料测试。
材料的配合比需要根据实际情况进行调整。
2.墙体表面处理将施工区域的墙体进行清洁处理，并进行光洁度测试。
如果墙体表面松散或有裂缝，需要先进行修补加固。
3.搅拌机和泵车的检查检查搅拌机和泵车是否正常运行。
如果有故障需要先进行修理。
4.施工区域的准备施工区域需要进行防护并进行严密的封闭。
同时要进行通风和排水的设施建设。
二、喷射混凝土施工步骤在进行喷射混凝土施工时，需要按照以下步骤进行：1.湿喷混凝土的喷射将拌和好的混凝土通过泵车泵入喷射机中，通过高压空气喷射到墙体上。
需要保证施工速度，并控制好喷射的压力和距离，以达到较好的效果。
2.混凝土表面的处理喷射完成后，可以对混凝土表面进行处理，如在浇筑前进行磨光处理等。
三、注意事项在喷射混凝土施工过程中，需要遵守以下注意事项：1.施工场所的通风和排水要设施良好，确保混凝土的质量。
2.喷射压力不要太大，以免喷射出的混凝土过于松散或产生空洞。
3.喷射时需要对喷射枪的位置和喷射深度进行控制。
4.施工完成后需要对施工区域进行清洁，将喷射混凝土流失和污染的区域进行清理。
5.喷射混凝土的配合比需要按照实际情况进行调整，并测定混凝土强度。
四、喷射混凝土技术是一项成熟而有效的建筑施工技术，它能够在长期使用中保持良好的性能和外观。
然而，在施工过程中需要认真执行各项注意事项，以确保施工效果和安全性。
此外，还需要注意混凝土原材料的规格和强度，并根据实际情况进行配比。
加固工程干法喷射混凝土施工工法
加固工程干法喷射混凝土施工工法加固工程干法喷射混凝土施工工法一、前言加固工程干法喷射混凝土施工工法是一种常用的加固方法，适用于各种建筑物和工程结构的维修和加固。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一些工程实例。
二、工法特点1.施工过程简单：该工法采用干法喷射混凝土，不需要繁琐的施工准备工作，施工过程相对简单。
2.施工速度快：干法喷射混凝土施工速度快，能够提高施工效率，缩短工期。
3.强度高：干法喷射混凝土具有较高的强度和耐久性，能够有效提升工程结构的承载能力和抗震性能。
4.适应性强：该工法适用于各种结构形式和材料的加固工程，如混凝土结构、钢结构和砖混结构等。
三、适应范围加固工程干法喷射混凝土施工工法适用于各种加固工程，包括桥梁、大厦、地下工程、堤坝等，尤其在城市化进程中老旧建筑加固和高速公路维修中得到广泛应用。
四、工艺原理工艺原理主要包括施工工法与实际工程的联系以及采取的技术措施。
在工程实际应用中，通过对已有的建筑结构进行全面的检测和分析，确定需要加固的部位和加固原则。
然后根据设计要求，采用干法喷射混凝土施工工法进行加固，通过喷射混凝土材料填充和粘结来提升结构承载能力。
同时，在施工工艺中采取了一系列的技术措施，如预先清洁工程表面、喷射压力控制、反弯加固等，以确保工程质量和施工效果。
五、施工工艺施工工艺主要包括准备工作、材料配制、喷射施工和养护等阶段。
在准备工作阶段，需要对施工现场进行清理、防护和检测，确保施工环境和结构表面的良好状态。
材料配制阶段需要按照设计要求，根据施工比例准备混凝土材料。
喷射施工阶段是整个工法的核心步骤，需要根据设计要求和施工工艺进行混凝土喷射施工。
最后，在养护阶段，对施工完成的加固结构进行适当的养护，以确保混凝土的强度和耐久性。
六、劳动组织劳动组织涉及施工队伍的组建和施工人员的分工。
根据加固工程的规模和时间要求，合理组织施工队伍，配备足够的人员和技术人员。
喷射混凝土施工工法
喷射混凝土施工工法喷射混凝土施工工法是一种常用于建筑工程和隧道工程中的施工技术。
它通过将混凝土和输送管一同送入喷射系统，并在喷射枪头处高速喷射，将混凝土均匀地喷射到预定的施工位置，从而实现施工的目标。
本文将介绍喷射混凝土施工工法的原理、步骤以及在实际工程中的应用。
一、喷射混凝土施工工法的原理喷射混凝土施工是利用压力将混凝土通过输送管送入喷射枪头，然后在喷射过程中通过高速喷射形成均匀的混凝土覆盖层。
这种施工工法的原理是利用气压将混凝土推向喷射枪头，通过喷嘴的喷射力将混凝土喷射到施工位置。
二、喷射混凝土施工工法的步骤1. 准备工作：施工前需要对施工现场进行准备工作，包括清理施工区域、搭建施工支架、检查喷射设备等。
2. 混凝土准备：混凝土需要按照设计比例进行配制，确保混凝土的质量符合要求。
同时，还需要根据施工要求添加适量的外加剂，以提高混凝土的流动性和喷射性能。
3. 混凝土输送：将混凝土从搅拌站输送到施工现场。
通常使用泵送设备将混凝土送入输送管道。
4. 喷射施工：在喷射枪头处，将混凝土送入喷射系统，并通过喷嘴进行高速喷射。
喷射时需要控制喷射速度和喷射压力，以确保混凝土能够均匀地覆盖施工位置。
5. 后续处理：喷射混凝土施工完成后，需要对施工表面进行养护措施，以确保混凝土的强度和耐久性。
通常包括喷水养护、遮阳等操作。
三、喷射混凝土施工工法的应用1. 建筑工程：喷射混凝土施工工法广泛应用于建筑工程中，如混凝土墙体的施工、屋顶防水层的施工等。
通过喷射施工，可以快速、高效地完成工程，且施工质量较高。
2. 隧道工程：隧道工程中常使用喷射混凝土施工工法进行衬砌。
喷射混凝土可以形成均匀的衬砌层，并具有良好的耐久性和抗渗透性，能够满足隧道的要求。
3. 矿山工程：矿山工程中的坑道、巷道等也常采用喷射混凝土施工工法。
喷射混凝土可以在短时间内完成大面积的施工，且能够适应矿山环境的复杂条件。
四、喷射混凝土施工工法的优势1. 施工速度快：喷射混凝土施工可以较快地完成工程，提高施工效率。
喷射混凝土整改方案
喷射混凝土整改方案喷射混凝土是一种高度流动性混凝土，在施工中，通过喷射机将混凝土喷射到需要加固的结构表面，形成一层结实、耐久的保护层。
该技术已被广泛应用于各种工程，例如建筑物、地下隧道、桥梁、水坝等。
然而，在实际应用中，喷射混凝土施工可能会出现一些问题，如粘附力差，混凝土质量不稳定等。
本文将针对这些问题，提出喷射混凝土整改方案。
1. 粘附力差问题粘附力是喷射混凝土保持在结构表面上的能力。
当粘附力差时，喷射混凝土容易剥落，导致工程质量下降。
以下是一些可能导致粘附力差的因素：•结构表面不干净。
如果结构表面有油污、灰尘等杂物，喷射混凝土的粘附力将受到影响。
•喷射混凝土配合比不合理。
如果混凝土中水分过多或过少，会影响混凝土的流动性和粘附力。
•喷射混凝土喷射速度太快或太慢。
如果喷射速度太快，混凝土无法和结构表面充分接触，粘附力会大幅度下降。
而如果喷射速度太慢，则会使混凝土不易流动，造成不必要的浪费。
针对上述问题，建议采取以下措施：•在喷射混凝土施工前，先将结构表面清洁干净。
•调整喷射混凝土的配合比，控制水灰比在0.35~0.45之间。
•根据结构表面情况，选择合适的喷射速度。
通常情况下，当表面结构比较平整时，喷射速度应该在3~5米/秒之间。
2. 混凝土质量不稳定问题混凝土质量不稳定是指混凝土的流动性、坍落度、强度等性能存在较大差异。
可能导致这种问题的因素包括：•砂、石子等骨料质量不好。
如果骨料中含有过多的泥土、石粉等杂质，会导致混凝土的流动性、强度等性能下降。
•水泥质量不稳定。
如果水泥中含有较多的煤渣、渣铁等杂质，会导致混凝土的强度不稳定。
针对混凝土质量不稳定问题，应该采取以下措施：•选择质量好的骨料。
在选购砂、石子等骨料时，应该选择标准严格、质量可靠的产品。
•选择质量稳定的水泥。
应该尽量选择一些知名品牌的水泥，以保证混凝土的强度和稳定性。
•在混凝土施工前，进行混凝土配合比的试验，以保证混凝土满足设计要求。
喷射混凝土方式进行土体加固的方法
喷射混凝土方式进行土体加固的方法1. 喷射混凝土的概念说到喷射混凝土，大家可能会想到那种机器轰隆隆作业的场景，混凝土从喷嘴里像是长了眼睛似的，精准地喷洒到需要加固的地方。
其实，喷射混凝土就是通过高压将混凝土浆料喷射到土体或岩体上，形成一个坚固的外壳。
这样一来，土体就像是穿上了“铠甲”，抵御外界的侵蚀和压力，绝对是给它“加持”了一把！这种方法常用在隧道、地下工程等地方，真可谓是“土壤的保护神”啊。
2. 喷射混凝土的优势2.1 速度快首先，喷射混凝土速度可快得让你目不暇接。
比起传统的加固方法，喷射混凝土就像是“火箭”一样，不仅施工效率高，而且能迅速完成大面积的加固，真是让人惊喜。
要知道，在施工现场，时间就是金钱，快就是王道！2.2 适应性强其次，喷射混凝土对地形的适应性也很强。
无论是坡度陡峭的山体，还是狭小的地下空间，喷射混凝土都能灵活应对。
想象一下，就像是个变形金刚，能在各种环境下随心所欲，真的是让人倍感安心。
3. 喷射混凝土的施工步骤3.1 准备工作那么，喷射混凝土到底是怎么施工的呢？首先，准备工作可不能马虎。
施工前，得对现场进行仔细的勘查，确保没有潜在的危险。
同时，施工设备也得检查得妥妥的，毕竟，机器出问题了，大家就得“坐以待毙”了。
3.2 喷射过程接下来就是喷射的过程了！施工人员穿上专业的防护装备，准备开喷！这时候，混凝土浆料被送入喷射机，经过高压处理，准备喷向目标。
然后，大家就能看到，混凝土在空中飞舞，仿佛在跳一支“现代舞”。
喷射后，混凝土在土体上迅速固化，形成一层厚厚的保护层，真是“坚不可摧”。
3.3 质量检测最后一步，当然是质量检测了。
施工完毕，得对喷射混凝土的强度和密实度进行检测，确保加固效果达到标准。
就像是“走马观花”后还得仔细检查一遍，才能确保万无一失。
4. 应用场景喷射混凝土的应用可广泛得很呢！在隧道建设中，它就像是那“千里之行，始于足下”的好帮手，帮助支撑隧道的结构；在水利工程中，喷射混凝土还能防止土体冲刷，保护水坝的安全；而在城市建设中，喷射混凝土也常常被用来加固基础，确保建筑的稳固性，真是无处不在。
喷射钢筋混凝土板墙加固设计施工说明
喷射钢筋混凝土板墙加固设计施工说明 一.钢筋混凝土板墙加固材料和构造要求如下： 1.1 板墙混凝土等级采用C25. 1.2 钢筋网外表保护层厚度不小于20mm,钢筋网片与墙面的净空不小于5mm. 1.3 钢筋网的钢筋直径为8mm,网格间距尺寸为150x150,200x200 1.4 单面加固钢筋网采用"L"形‚8的锚固钢筋以钻孔穿墙对拉锚固，锚固钢筋间距为600mm梅花布置。锚筋孔直径宜为其直径的2~2.5倍。 1.5 双面加固钢筋网采用"s"形‚8的拉结钢筋以钻孔穿墙对拉锚固，拉结钢筋间距为800mm梅花布置。 穿墙孔直径宜比"s"形锚固钢筋直径大2mm.拉结及锚固钢筋插入后应采用环氧树脂砂浆填实。 二、现浇钢筋混凝土板墙施工顺序： 2.1 原墙面清底，去除原有砂浆面层、对原有损坏墙体进行必要修复，并将灰缝剔深10（20）mm. 2.2 钻孔：对嵌固或穿越原墙体的孔洞、周边与附近构件墙体相连接的孔洞进行电钻打孔。 2.3.用钢丝刷和压力水将原墙面刷洗干净，并在砌体加固面刷素水泥一道。 2.4.铺设钢筋并安设拉接锚固筋后，孔内嵌塞环氧树脂砂浆。 2.5.清除浮渣杂物，并浇水湿润墙面。 2.6.逐层喷射混凝土。 2.7.应采取有效措施使墙顶与楼板交界处混凝土密实。 三、如遇墙身裂缝，应剔除裂缝部位的断裂机砖，清理结合部位原砌体砂浆，并用净润透周边砌体，采用水MU10机砖，M10混合砂浆进行掏砌。 四、钢筋网穿墙及与附近连接应遵守下列各项要求： 4.1.墙面及周边的构件墙体钻孔时，应按设计要求先划线标出穿墙筋（或锚筋等），以保证位置正确，避免遗漏。 4.2.墙体的孔洞应用电钻打孔。 五、铺设钢筋网时，应符合下列各项要求： 5.1竖向钢筋应靠近原墙面。 5.2钢筋网应用钢筋头或砂浆垫块预先垫出钢筋网与墙面的间隔距离。 六.混凝土板墙施工要求： 6.1 原材料要严格过筛，要认真清洗石子，要经常保持砂子有5%~7%的含水率，所用水泥强度等级为52.5号或42.5普通硅酸盐水泥，石子用粒径不大于12mm的卵石或碎石，砂子用中粗砂。 6.2 当用碱性速凝剂时，粗骨料不得用含有二氧化硅的石材，拌合料中掺有速凝剂时，其停放时间不应超过20mm。 6.3.水泥、砂、石应先采用强制性混凝土搅拌机（或人工）干拌均匀，再用带振动筛的皮带机供入喷砂机，干拌和料存放时间不得超过两个小时以上。 6.4.喷射距离宜为0.6m~1m.当穿过钢筋喷射时，则应稍偏一个小角度。喷嘴应按螺旋形轨迹移动，喷射层力求做到厚度均匀，表面平整，不出现流淌和干斑，喷射混凝土用水压力不得小于0.15Mpa。 6.5适宜的一次喷射厚度：掺入速凝剂时为60mm,不掺入速凝剂时为30mm。 6.6喷射时，应先喷射裂缝、孔洞处、后喷一般的补强面。对于喷射裂缝、孔洞或配置钢筋的结构面，喷射与受喷面的距离宜为0.3m~0.7m.以确保喷射质量。 6.7回弹物应及时予以清除并不能再次使用。 6.8喷射施工的回弹料，洗净后可重新使用，但其掺量不大于新砂石的30%。回弹物应及时予以清除并不能再次使用。 6.9当需留施工缝时，施工缝应向薄的一边倾斜，过度宽度一般为250~300mm.继续施工时，整个施工缝要清扫干净和保持潮湿，以保证喷射混凝土之间的良好粘结。 6.10.当喷射面自然平整过于粗糙时，可在混过凝土初凝后，用刮刀将模板或基线以外的材料刮掉，然后用喷浆或抹灰浆找平。喷头应垂直墙面，喷头距离地面0.7m左右。喷射层厚度应均匀，表面应平整，不出现流淌和干斑。 6.11.一般应在终凝后两个小时开始养护，每昼夜养护至少三次，养护时间不应少于十四天。 6.12.遇到下列情况，做好暂不进行喷射混凝土。 （1）大风妨碍射手工作时。 （2）大风变冷接近结冰，工程不能得到保护时。 （3）雨水会冲刷新喷面上的水泥，从而造成混凝土的脱落。 6.13本工程若采用现浇支模施工法，应沿高度进行分段且尽量采用免振混凝土，无论采用何种方法施工，均应采取措施使墙顶与楼板交界处混密实。
北京市住房和城乡建设委员会关于印发《北京市建筑结构加固工程用喷射混凝土施工技术导则》的通知
北京市住房和城乡建设委员会关于印发《北京市建筑结构加固工程用喷射混凝土施工技术导则》的通知文章属性•【制定机关】北京市住房和城乡建设委员会•【公布日期】2014.03.13•【字号】京建发[2014]77号•【施行日期】2014.03.13•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】建筑市场监管正文北京市住房和城乡建设委员会关于印发《北京市建筑结构加固工程用喷射混凝土施工技术导则》的通知（京建发〔2014〕77号）各区县住房城乡建设委，东城、西城区住房城市建设委，经济技术开发区建设局，各建设、施工、监理单位，各有关单位：喷射混凝土用于混凝土结构和砌体结构加固工程施工取得了良好效果，有效提高了加固工程质量和施工效率，并改善了施工环境质量。
为保证北京市建筑结构加固工程喷射混凝土施工质量，加强喷射混凝土生产和施工过程质量控制，规范喷射混凝土加固工程施工，促进技术进步，市住房城乡建设委组织制定了《北京市建筑结构加固工程用喷射混凝土施工技术导则》，现印发给你们，请各单位结合施工现场实际，认真贯彻执行。
特此通知。
附件：《北京市建筑结构加固工程用喷射混凝土施工技术导则》北京市住房和城乡建设委员会2014年3月13日北京市建筑结构加固工程用喷射混凝土施工技术导则（二〇一四年三月）前言本导则是根据住房和城乡建设部《关于印发“工程建设标准编写规定”》（建标〔2008〕182号）、北京市住房和城乡建设委员会《关于印发“北京市工程建设技术标准2004年度编制计划”通知》（京建科教〔2004〕268号）的要求，为保证北京市建筑结构加固工程喷射混凝土的施工质量，加强喷射混凝土生产和施工过程质量控制，保证喷射混凝土结构的耐久性，促进技术进步，节约资源和保护环境，以目前国内外比较成熟的喷射混凝土技术和设备为基础，编制本导则。
本导则内容主要有：总则、术语、建筑结构加固设计及指标要求、喷射混凝土原材料质量要求、喷射混凝土配合比设计、混凝土拌制和运输、喷射混凝土施工、混凝土养护、质量控制与检验、附录、导则用词说明、引用标准名录、部分条文说明等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 1 页 共 3 页
北京某体育馆改扩建工程施工组织设计
一、工程总体概况
建筑面积：改造排球比赛馆39797平米，改造训练馆10500平米，改造
院区功能性用房2090平米，新建售票大厅及物品寄存处1700平米，扩建排
球比赛馆外电梯620平米。
层数：比赛馆地下一层，地上五层；训练馆地下一层，地上两层；变配
电室、清洁用房、餐饮用房库地上一层；垃圾楼、调度楼地上三层；餐饮后
备区地下一层，地上一层；新建售票大厅地上两层，地下有一夹层；其余新
建物品寄存用房四个，均为地上一层。
结构形式：钢筋混凝土框架结构
檐高：比赛馆25.46米，训练馆20.5米
本工程拆除加固单体九个，仅比赛馆及综合训练馆、消防水泵房为拆除、
加固及装修，其余六个单体为拆除后恢复及重新装修。新建售票大厅及物品
寄存处共五个单体，另有扩建排球比赛馆外电梯。
二、结构加固改造概况
一、比赛馆加固
1、将原来的框架结构体系变为框架剪力墙结构体系，增加的剪力墙可以
吸收大部分水平地震力，同时可以降低框架柱的抗震等级和轴压比要求。
2、为满足建筑功能要求，看台以上楼层无法设置剪力墙的部位增设软
钢阻尼器，软钢阻尼器在小震下仅为结构提供足够的抗侧刚度，在中震和大
震下提供抗侧刚度和耗能作用，其耗能作用作为中震和大震下的重要抗震措
施，提高结构抗震安全性。
3、考虑到屋架近年刚刚翻新改造，本次原则上不动屋架结构。
4、对基础进行加固，新增加电梯、楼梯的基础为桩基础。新增加的剪
力墙下增加桩基础及承台，并与原承台浇筑为一个整体。
5、加固方法：
（1）对于截面不足或配筋不足时，采用增大截面加固方法处理；
（2）对于抗剪配筋不足的钢筋混凝土梁，采用粘钢方法进行加固；
（3）对于混凝土梁支座附近局部存在的斜裂缝，采取粘钢方法加固；
（4）对于混凝土梁中部的裂缝采取灌胶封闭的方法进行处理；
（5）对于屋顶上开裂维护墙采用钢筋网片混凝土进行加固，具体部位根
据现场确定；
（6）对钢架支座处混凝土柱顶局部裂缝采用包钢的方法进行加固；
（7）对钢屋盖支座进行抗震加固；
第 2 页 共 3 页
（8）对残疾人坡道转弯平台进行局部加宽改造；
（9）对综合训练馆到比赛馆之间运动员通道不满足高度要求的梁进行局
部改造成上反梁，反梁截面保持原截面大小；
二、综合训练馆加固
综合训练馆仅进行局部加固，仅极少量楼板粘碳纤维加固，极少量梁粘
钢加固，主要为装修，基础也不需加固。
三、改造加固部分混凝土强度等级：
部位 承台及桩身 垫层 柱加固、新增墙 顶板 楼梯
地下各层 C30 C15 C40 C30 C30
地上各层 C40 C30 C30
四、粘钢、钢筋及粘碳纤维加固材料：
钢板材质为Q345─B
钢筋：HPB235,HRB400
碳纤维布：布厚0.3毫米，重量300克/平米
墙面喷射混凝土加固施工方案和技术措施
本工程屋面部分墙需进行加筋加厚喷射混凝土加固：
1、工艺流程
2、混凝土喷射
本工程采用干式喷射技术，喷射机型号为PZ—5B型喷射机。该机干喷
能力为5—5.5M3/H,输送距离水平可达200M,垂直为40M,电机功率为5.5KW。
2.1混凝土喷射前应做好如下准备工作：
2.2各种设备及物品的遮护。对于墙边、门窗洞口处均需安设坚固、稳
定的模板，模板事先应做好处理。
2.3搭设脚手架、清理障碍物，保证喷射手的移动空间及其安全性，满
足喷射距离，最佳距离（喷射嘴至待喷面间垂直距离）为0.8—1.0M；
2.4备料，按适当配合比进行配料。该比例及水泥、砂、石、速凝剂等
物料的性能必须在生产使用前由国家有权测试中心进行模拟配比，测试其强
度等各种指标，达到设计要求（配成的砼强度为C30）后方可使用。
2.5喷射过程包含下列要点；
2.5.1调整工作风压和给料装置，使拌喝料的输出率和速度适宜，风压
一般为0.2—0.3MPA；
钢筋化学植筋锚固 钢筋绑扎 混凝土喷射 现场清理 混凝土养护 墙表面装饰层拆除、清理
第 3 页 共 3 页
2.5.2保证砂、石的含水率控制在4—6%，干拌合料应随用随拌，存放
时间过长的禁止使用；
2.5.3调节好水量，使混凝土具有适宜的稠度，以便良好的压实混凝土，
并降低回弹量；
2.5.4绑扎钢筋网片后的待喷面层，应保持湿润但不得有积水；
2.5.5喷射角度尽可能接近90о，以便获得较大的压实力和最小的回弹
量，喷嘴应以环形（500×150MM）范围作曲线连续移动，保证喷射均匀连续；
2.5.6正确掌握喷射顺序，不使角隅处及钢筋背面出现蜂窝或砂囊，一
般为自下而上，先里后外；
2.5.7及时清除受喷面上的砂囊或下垂的混凝土，以便重新喷射；对于
喷射厚度为50mm可一次喷射完成；
2.5.8每次结束喷射工作，须认真清洗喷嘴；
2.5.9喷射后过于粗糙的部位，在混凝土初凝后用刮刀将模板或基线以
外多余的材料刮掉，保证喷射后混凝土的平整度；
2.5.10喷射后的混凝土应喷水养护，养护期在终凝两小时后至两周内；
2.5.12喷射混凝土的作业区温度不应低于5℃，否则须对配料加热；
2.5.13对喷射后的施工现场应及时清理，将落地灰清除现场。
3、混凝土喷射施工应注意的事项：
3.1喷射混凝土施工时应与其它专业密切配合，及时铺设各种管线和套
管，并核对留洞及预埋件的位置，严禁日后打凿所加固的梁；
3.2应做好混凝土的养护工作并控制好拆模的时间，按设计要求对不同
的构件采用不同的拆模时间。
4、拆模板报验
待混凝土达到要求强度后，拆除所有模板，填写报验单报验。
