焊缝气孔的处理方法
507焊条为什么焊接时有气孔[J507焊条焊接气孔形成原因及防止措施]
![507焊条为什么焊接时有气孔[J507焊条焊接气孔形成原因及防止措施]](https://img.taocdn.com/s3/m/8b95566d24c52cc58bd63186bceb19e8b8f6ecbc.png)
507焊条为什么焊接时有气孔[J507焊条焊接气孔形成原因及防止措施]气孔就是焊接时，溶池中的气泡在凝固时未能逸出，而留下来形成的孔穴。
J507碱性焊条焊时多为氮气孔、氢气孔和CO气孔。
平焊位置要较其他位置气孔多；打底层要比填充、盖面多；长弧焊要比短弧多；断弧焊要比连弧焊多；引弧、收弧和接头处要比焊缝其它位置多。
由于气孔的存在，不但会降低焊缝的致密性，削弱焊缝的有效截面积，还会降低焊缝的强度、塑性和韧性。
根据J507焊条溶滴过渡的特点、选择焊接电源、合适的焊接电流、合理的引弧和收弧、短弧操作、直线运条等方面加以控制，在焊接生产中得到了很好的质量保证。
气孔；焊接；电弧；熔孔；熔池；焊缝 1.气孔的形成熔化金属在高温时溶解大量气体，随着温度的下降，这些气体以气泡形式逐渐自焊缝中逸出，来不及逸出的气体残留在焊缝内就形成气孔。
形成气孔的气体主要有氢气和一氧化碳。
从气孔的分布状态看有单个气孔、连续气孔、密集气孔；从气孔的部位不同可分为外部气孔和内部气孔；从形状上看有针孔、圆气孔、条状气孔（气孔呈条虫形，是圆气孔的连续）、链状和蜂窝状气孔等。
就目前来说，J507焊条在焊接时产生气孔缺陷更为典型。
因此，以J507焊条焊接低碳钢为例，对产生气孔缺陷的原因与焊接工艺的关系作一些讨论。
2.J507焊条溶滴过渡的特点J507焊条为高碱度的低氢型焊条，该焊条在直流焊机反极性时方可正常使用。
因此无论采用何种类型的直流焊机，其溶滴过渡均由阳极区向阴极区过渡。
在一般手工电弧焊时，阴极区温度略低于阳极区温度。
因此，无论何种过渡形式溶滴到阴极区后温度均会降低，造成了该种焊条各溶滴的聚合过渡到溶池中去，即形成了粗溶滴过渡形式。
但由于手工电弧焊是人为的因素：如焊工熟练程度、电流电压大小等不同，其溶滴的大小也是不均匀的，形成了溶池的大小也是不均匀的。
因此，在外来及内在因素的影响下，形成了气孔等缺陷。
同时，碱性焊条药皮中又含有大量的萤石，在电弧作用之下分解出电离电位较高的氟离子，使得电弧的稳定性变差，进而又造成了电焊时溶滴过渡的不稳定因素。
激光焊接过程中气孔产生的原因及预防气孔产生的方法
激光焊接过程中气孔产生的原因及预防气孔产生的方法气孔是激光焊接过程中常见的焊接缺陷之一，对焊接质量和强度有直接影响。
以下是关于激光焊接中气孔产生的原因以及预防气孔产生的方法的详细描述：1. 气体污染：激光焊接过程中，如果焊接区域周围存在大量的气体，例如空气中的氧气、水蒸气等，这些气体会被激光能量激发，形成气泡或气孔。
首先要确保焊接区域周围的气体洁净。
2. 金属材料表面含气：金属材料的表面可能存在一定的气体含量，尤其是会被吸附的气体，如氧、氮等。
在焊接过程中，这些气体会被加热并释放出来，形成气孔。
为了预防气孔产生，需要对金属材料进行预处理，如去除表面气体、氧化皮等。
3. 焊接材料中含有挥发性元素：有些焊接材料中含有挥发性元素，如镁、锌等。
这些元素在激光焊接过程中会挥发，并形成气泡或气孔。
为了预防气孔产生，可以选择低挥发性的焊接材料。
4. 激光功率过大：激光焊接过程中，如果激光功率过大，会导致焊接区域瞬间升温过高，形成蒸汽，进而形成气孔。
要合理控制激光功率，尽量避免过高的温度。
5. 极性不当：激光焊接中，电极和焊接工件的极性选择不当也会导致气孔产生。
正确选择和调整电极和工件的极性可以有效地减少气孔的产生。
6. 引热区不足：激光焊接时，引热区的大小直接影响了焊接过程中金属材料的液态区域大小。
如果引热区不足，金属材料无法充分熔化，容易形成气孔。
要根据焊接材料的性质和要求，合理调整引热区的大小。
7. 激光焊接速度过快：焊接速度过快会导致焊缝区域的金属无法完全熔化和扩散，从而形成气孔。
在焊接过程中，应根据具体情况适度降低焊接速度，保证金属熔池的稳定性。
8. 过高的焊接压力：焊接压力过高会导致焊接区域的金属材料被排压，并使金属熔池内的气体无法自由扩散和排除，从而形成气孔。
在激光焊接过程中，需要合适地选择和调整焊接压力。
9. 不适当的气体保护：激光焊接中常用的气体保护有惰性气体，如氩气、氦气等，以及活性气体，如氧气、二氧化碳等。
电解槽大母线焊缝气孔的形成原因及消除方法浅析

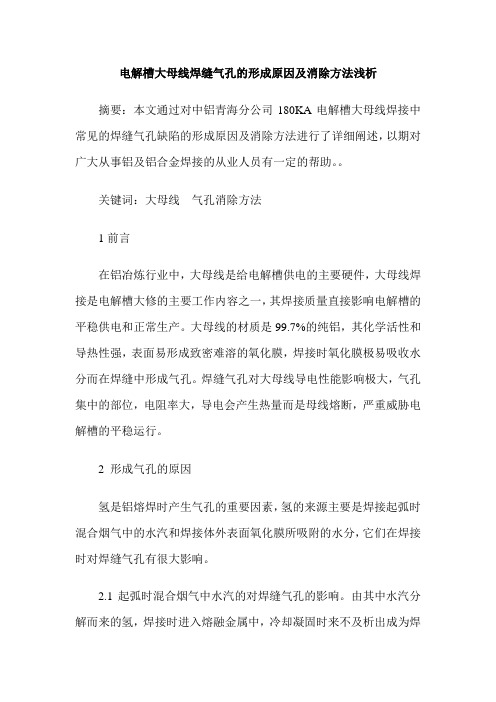

电解槽大母线焊缝气孔的形成原因及消除方法浅析摘要：本文通过对中铝青海分公司180KA电解槽大母线焊接中常见的焊缝气孔缺陷的形成原因及消除方法进行了详细阐述，以期对广大从事铝及铝合金焊接的从业人员有一定的帮助。
关键词：大母线气孔消除方法1前言在铝冶炼行业中，大母线是给电解槽供电的主要硬件，大母线焊接是电解槽大修的主要工作内容之一，其焊接质量直接影响电解槽的平稳供电和正常生产。
大母线的材质是99.7%的纯铝，其化学活性和导热性强，表面易形成致密难溶的氧化膜，焊接时氧化膜极易吸收水分而在焊缝中形成气孔。
焊缝气孔对大母线导电性能影响极大，气孔集中的部位，电阻率大，导电会产生热量而是母线熔断，严重威胁电解槽的平稳运行。
2 形成气孔的原因氢是铝熔焊时产生气孔的重要因素，氢的来源主要是焊接起弧时混合烟气中的水汽和焊接体外表面氧化膜所吸附的水分，它们在焊接时对焊缝气孔有很大影响。
2.1起弧时混合烟气中水汽的对焊缝气孔的影响。
由其中水汽分解而来的氢，焊接时进入熔融金属中，冷却凝固时来不及析出成为焊缝气孔，此类气孔的内壁为白色，断层呈纤维状。
它最终的几何形态，与其在铝及其合金溶液中的溶解度有关。
铝及其合金溶液从液态至固态的变化过程中，其内氢的溶解度从0.71mL/100g迅速降到0.038mL/100g，相差约22倍，这是氢易使焊缝产生气孔的重要原因之一。
铝的导热性很强，在同样的工艺条件下，铝和普通碳素钢在各自熔合区内的冷却速度相差4～7倍，溶解于其中的氢来不及析出，而在熔融体（即焊肉）中产生气孔。
起弧时混合烟气中水汽在不同合金系中对焊缝气孔的影响是不同的。
相同焊接条件下其中的水汽对纯铝焊接体的影响较大，焊缝中产生气孔的可能性相对于其他铝合金系要大。
2.2大母线焊接坡口外表面氧化膜中水分对焊缝气孔的影响。
焊接时，焊丝和大母线焊接表面氧化膜中吸附的水分是焊缝气孔形成的主要原因。
氧化膜密度小、吸水性能力强的铝合金（如AL-Zn合金），焊接形成焊缝时，焊肉内产生气孔的倾向要比氧化膜密度大、吸水性能力弱的纯铝要大得多。
电解槽大母线焊缝气孔的形成原因及消除方法浅析
铝焊 棒 （ 条） 外 表 面 氧 化 膜 在 焊 接 前 外， 在 采 用熔 化 极 氩 弧 焊 焊 接 时 ， 采 用粗 直 的 清 理 对 焊 缝 内 产 生 气孔 的 倾 向性 影 响很 径焊 丝 ， 比用细 直 径 焊 丝 时 的气 孔倾 向小 。
１ 形成 气 孔 的原因
的来 源 主 要 是 焊 接 起 弧 时 混 合 烟 气 中的 水 汽 和 焊 接 体 外 表面 氧化 膜 所 吸 附 的水分 ， 它 们 在 焊 接 时 对 焊缝 气 孔有 很 大 影响 。 的影 响
氢是 铝 熔 焊时 产 生气 孔的 重要 因素 ， 氢 坡 口外 表面 的 氧化 膜 熔 化 不 彻 底 而 形 成 残 用 钨 极 氩 弧 焊 焊 接 时 ， 增 大 电流 和 适 度 降
孔。 焊 缝 气 孔 对 大母 线导 电性 能 影响 极 大 ，
口外 表 面 的 氧 化 膜 熔 化 快 ， 吸 附 于 氧 化 膜 温 度 存 在 时 间直 接 影 响 氢 离子 溶 入 和 析 出
内的水分能 迅速 的以汽化的形式 排出， 焊 的数 量 。 焊 接 工 艺或 操作 方法 执 行 不当时 ，
着在氧化膜 残渣 上， 这 些 气 泡 不 易 脱 离 浮 时 ， 根 部 氧化 膜 不 易 融 熔 ， 气体 难 以 排 出 ，
中汇集而形成气孔 。 焊 肉中 以这 种 方 式 形 的冷 却 速 度 约 为对 接 接 头 的 １ ． ５ 倍， 电解 槽 冷 却速 度 快 ， 焊 接 时 焊 接 体 接 头尽 量 避 免Ｔ
运 行。
的 氧化 膜 熔 化 速 度 慢 ， 吸 附 于 氧 化 膜 内的 接 时 ， 增 加 熔 池 时 间 有 利 于 焊 棒 和 母 线 焊 水 分 难 以及 时 排 出 ， 焊 肉内形 成 劣化 气孔 的 接 坡 口外 表 面 氧 化 膜 内氢 离 子 以 气 泡 形 式 倾 向性较 大 ， 尤其是焊接形成熔池时， 焊 接 逸 出 。 从 而 减 少 焊 肉内 产生 气 孔 的趋 势 ； 采 渣， 氧 化 膜 残 渣 在 高 温 和 电 离 的 作 用 下 其 低 焊 接 速 度是 有 效 减 少 焊 缝 气孔 的 有 效 方 中 的 水 汽 析 出分 解 出 氢 ， 以气 泡 的 形 式 附 法 。 因 为焊 接 电流 不 够大 ， 焊 接 速度 又较 快
焊接气孔产生的原因和防范措施
焊接气孔产生的原因和防范措施焊接这活儿啊，说实话，就像是做菜一样，配料、火候、方法一个都不能少。
你要是做菜不小心加了过多盐，咸得让人直咂嘴，这焊接要是出了问题，那结果可是会让你头疼得不轻。
今天咱们聊聊焊接气孔的问题，简单说就是焊接过程中那些不受欢迎的小气泡，俗称“气孔”。
这些小家伙往往会给焊接质量带来不少麻烦。
我们得先了解这些气孔怎么来的，然后对症下药，找出防范措施，才能让焊接工作更顺利，结果更棒！1. 焊接气孔产生的原因1.1 气体混入首先，焊接气孔最常见的原因就是焊接过程中气体混入了焊缝。
就像你在打泡沫咖啡的时候，如果泡沫不稳定，咖啡就容易溢出来一样，焊接过程中，如果气体在焊缝里待不住，就会形成小气泡。
这种气体可能是焊接用的保护气体，也可能是空气中的其他气体。
特别是保护气体供应不足，或者气体质量不好，就会让焊缝里面掺入不需要的空气，这样就容易产生气孔。
1.2 焊接材料问题其次，焊接材料本身的问题也会导致气孔的产生。
材料如果有杂质，比如铁锈、油污，焊接的时候就会释放出气体，结果焊缝里就会出现气孔。
材料不干净，就像你用脏锅做菜，菜肯定不好吃，焊接材料也是如此，干净整洁的材料才能焊接出好的焊缝。
1.3 操作技术再者，焊工的操作技术也是关键。
如果焊工焊接的速度过快或者角度不对，都会导致气孔的产生。
焊接速度快，就好比你急急忙忙地做饭，没时间搅拌均匀，最后的菜肯定会有问题。
焊接时，必须控制好速度，保持稳定的焊接角度，才能避免气孔的出现。
1.4 温度控制不当最后，温度控制也很重要。
焊接的时候，如果温度过高或过低，都可能导致气孔的产生。
温度过高就像把牛奶煮得过热，容易产生很多泡沫，温度过低则会让焊缝的熔合不完全，气体难以逸出，最终也会形成气孔。
2. 如何防范焊接气孔2.1 保障气体供应首先，确保焊接用的气体质量合格，供应稳定。
就像你做菜时要用新鲜的食材一样，焊接用的气体也要确保纯净。
如果气体供应不足，容易出现问题。
气保焊全熔透焊接缺陷原因与解决方法
气保焊全熔透焊接缺陷原因与解决方法
3. 焊缝不饱满：焊缝不饱满主要是焊接电流过小、焊接速度过快等原因导致的。解决方法 包括增加焊接电流、减慢焊接速度、注意焊接角度等。
气保焊全熔透焊接缺陷原因与解决方法
需要注意的是，解决焊接缺陷的方法可能因具体情况而异，最好根据实际情况咨询专业的 焊接工程师或技术人员的建议。同时，在进行焊接操作时，严格遵守焊接规范和安全操作规 程，确保焊接质量和人身安全。
气保焊全熔透焊接缺陷原因与解决方法
气保焊全熔透焊接是一种常用的焊接方法，透焊接缺陷原因与解决方法：
1. 气孔：气孔是焊接中常见的缺陷，主要原因包括焊材表面含有水分或油脂、焊接电流过 小、焊接速度过快等。解决方法包括焊前清洁焊材表面、调整焊接电流和速度、使用干燥的 焊材等。
4. 焊接变形：焊接过程中可能会出现焊接变形，主要原因是焊接时产生的热量引起材料的 热膨胀。解决方法包括控制焊接过程中的温度、采用适当的焊接顺序、使用焊接夹具等。
5. 焊接裂纹：焊接裂纹是焊接中常见的缺陷，主要原因包括焊接应力过大、焊接材料的化 学成分不匹配等。解决方法包括控制焊接应力、选择合适的焊接材料、采用预热和后热处理 等。
气体保护焊角焊缝根部气孔缺陷的原因及对策
气体保护焊角焊缝根部气孔缺陷的原因及对策我们在焊接考试中，对角焊缝而言，一般是通过破断试验进行现场评估。
在评估试验过程中经常遇见角焊缝根部有长条状气孔。
由于这种气孔存在于焊缝根部，表面上根本不可能发现，其缺陷的隐患性非常大。
在重要的结构上，其产生重大失效的风险也非常大。
所以探寻其发生的原因，采取预防根部气孔发生的措施就显得非常有必要的。
缺陷状态：见图1 & 图2.图1图2形成机理：通过仔细观察，发现气孔内表面有氧化色。
表明气孔里面一定有氧化性气体，且经过高温。
这就说明气孔形成于焊缝在进行熔敷的过程中。
初步判断缺陷的形成机理是由于气孔形成在根部，在向焊缝表面运动的过程中，还未到达表面，焊缝熔池就凝固了，从而形成了一个从根部开始，止于焊缝中部的长条状气孔。
缺陷检测：这样的缺陷，在焊缝表面看不出任何异常，用MT检测也不可能检测出来。
只有做破坏性检测，如宏观或破断才能让它现出原形。
产生原因：1.焊前未打磨和除锈除油处理。
2.气体管路老化，有漏气。
3.喷嘴有焊渣，堵焊枪了。
4.气体流量不足。
5.气瓶没气或气压不足。
6.气体纯度不达标（比较难发现）。
7.焊接环境有风扇吹（夏天尤其注意）。
8.管道里面有水未及时排放（如果是管道送气）。
采取对策：1.首先要查明原因，查原因时，要把上面可能产生气孔的原因一一进行排除。
2.查到原因后，采取相应改进或更换措施。
采取措施后，一定要再次进行试验，因为有时不是一个因素导致的，可能有好几个因素。
如果现象消失，说明改进或更换措施有效。
3.如果是气体不达标，最好更换气体厂家。
焊接中常见的缺点及解决方式
焊接中常见的缺点及解决方式在焊接过程中，常见的缺点包括焊接缺陷、焊接变形、焊接应力等，下面将对这些缺点进行详细阐述，并提供相应的解决方式。
一、焊接缺陷：1.气孔：气孔是焊接过程中最常见的缺陷，主要由于焊接材料中含有的气体未能完全排除或者焊接过程中引入了大量气体所致。
解决气孔问题的方法包括：-提高焊接设备的气体保护性能，确保焊接区域的环境干燥。
-使用质量好的焊接材料，确保焊接材料的纯净度。
-控制焊接参数，如电流、电压、焊接速度等，以确保焊接过程中可以形成稳定的焊接池。
2.缺口：焊接缺口是指焊缝中断裂的现象，通常由于焊接过程中的拉伸或剪切力过大所致。
解决缺口问题的方法包括：-优化焊接顺序，避免对焊缝施加过大的力。
-选用合适的焊接材料，具有良好的韧性和抗断裂性能。
-控制焊接过程中的热输入，避免产生过大的热应力。
3.结构性缺陷：结构性缺陷是焊缝内部存在的结构性问题，如未融合、不均匀融合、夹渣等。
解决结构性缺陷的方法包括：-严格按照焊接工艺要求进行焊接，确保焊接过程中的热量均匀分布。
-控制焊接速度，避免焊接过程中出现局部过热或不足的情况。
-使用合适的电极或焊丝，能够提高焊接池的稳定性，减少结构性缺陷的发生。
二、焊接变形：焊接变形是指焊接过程中由于热膨胀和冷却引起的构件形状的变化。
焊接变形常见的解决方式包括：1.控制焊接过程中的热输入，避免产生过大的热应力。
2.采用适当的焊接顺序，避免不同区域的温度差异过大。
3.使用焊接变形补偿技术，如预应力焊接、补偿焊接等。
三、焊接应力：焊接应力是指由于焊接过程中产生的热应力所引起的构件内部应力。
焊接应力常见的解决方式包括：1.适当控制焊接参数，避免产生过大的焊接热。
这样可以减小构件的焊接应力。
2.选用合适的焊接方法和焊接顺序，尽量减小焊接区域的变形，从而减小应力集中。
3.对于大型和重要的焊接构件，可以采用热处理等后续加工工艺，以减小焊接应力。
综上所述，焊接中常见的缺点包括焊接缺陷、焊接变形和焊接应力，针对这些缺点，可以通过优化焊接工艺参数、选用合适的焊接材料、控制焊接顺序和使用后续加工工艺等方法来解决。
焊接气孔产生的原因
焊接气孔产生的原因引言焊接气孔是焊接过程中常见的缺陷之一，它会严重影响焊接接头的质量和性能。
本文将详细探讨焊接气孔产生的原因，以帮助读者更好地理解、预防和解决焊接中的气孔问题。
二级标题1：焊接气孔的定义和分类焊接气孔是指焊缝中由气体孔洞组成的缺陷。
根据气孔的形状和分布，可以将焊接气孔分为以下几类：三级标题1.1：气孔的形状•球状气孔：气孔通常呈圆球状，直径较小。
•椭圆状气孔：气孔呈椭圆形状，通常与热传导方向垂直。
•长条状气孔：气孔呈长条状，通常与焊接方向平行。
三级标题1.2：气孔的分布•局部气孔：气孔在焊缝中集中分布在特定区域。
•散点气孔：气孔分散分布在整个焊缝中。
二级标题2：焊接气孔产生的原因焊接气孔的产生是由于焊接过程中的多种因素的综合作用，主要包括以下几个方面：三级标题2.1：焊接材料•气体含量：焊材和母材中携带的气体含量过高，易导致焊接气孔的产生。
•杂质含量：焊材和母材中含有的杂质（如油污、锈蚀等）也会促使气孔的产生。
三级标题2.2：焊接工艺参数•焊接电流和电压：过高或过低的焊接电流和电压会引起焊缝过热或过冷，从而造成气体变得不稳定，形成气孔。
•焊接速度：焊接速度过快会导致熔融金属与保护气体之间的混合不充分，从而造成气孔的产生。
•保护气体流量和纯度：保护气体流量过小或纯度不高会导致保护气体无法有效地阻挡空气中的湿气和杂质进入焊接区域，从而促使气孔的产生。
三级标题2.3：焊接设备和环境•焊接设备的质量和性能：焊接设备的稳定性、可靠性以及操作性对焊接气孔的产生有重要影响。
•焊接环境的气候条件：高温、高湿度等气候条件会加快焊接区域的气孔形成速度。
三级标题2.4：焊接操作技术•焊工的技术水平和经验：焊工的焊接技术水平和经验对气孔的产生有明显影响。
•焊缝准备和清洁：焊缝准备和清洁不彻底会导致焊缝中的污染物和氧化物附着，从而形成气孔。
二级标题3：预防和解决焊接气孔的方法为了预防和解决焊接气孔问题，可以采取以下方法：三级标题3.1：优化焊接工艺参数•确定适当的焊接电流、电压和速度，以确保焊缝得到充分熔化和混合。
焊接气孔的控制方
焊材选择与处理
焊丝选择
选用合适的焊丝，保证焊丝的纯 度和化学成分符合标准要求，降
低焊缝中气孔的倾向。
焊条烘干
对焊条进行严格的烘干处理，去除 焊条中的水分和杂质，以减少焊接 过程中气孔的产生。
焊剂处理
对使用的焊剂进行筛选和处理，确 保焊剂的质量和稳定性，避免因焊 剂问题导致的气孔产生。
焊接前清理与预处理
焊接气孔的控制方法
目录
• 焊接气孔的形成原因 • 焊接气孔的类型与特征 • 焊接气孔的危害 • 焊接气孔的控制方法 • 焊接气孔的检测与评估 • 工程实来源
01
02
03
空气
焊接过程中，空气中的氧 气、氮气和水蒸气等气体 可能被熔融金属吸收，形 成气孔。
焊材
焊材中的水分、油污和其 他杂质在焊接过程中可能 分解产生气体，形成气孔。
影响焊接接头的导热性能
03
气孔的存在会影响焊接接头的导热性能，使其散热性能变差。
对焊接安全的影响
降低焊接接头的安全系数
气孔的存在降低了焊接接头的安全系数，可能引发安全事故。
增加焊接过程的危险性
气孔的形成与焊接工艺和操作有关，不合理的工艺和操作可能增加 焊接过程的危险性。
影响焊接设备的正常运行
气孔的形成可能导致焊接设备过热或损坏，影响其正常运行。
气孔的形成机理
溶解度
气体扩散速度
气体在熔融金属中的溶解度随温度升 高而增大，当温度降低时，溶解的气 体可能析出形成气孔。
气体在熔融金属中的扩散速度较慢， 可能导致气体滞留在熔池中形成气孔。
表面张力
气体在熔融金属中的浮力作用和表面 张力作用可能导致气体滞留在熔池中 形成气孔。
气孔的形成机理
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊缝气孔的处理方法
焊缝气孔是焊接过程中经常出现的一种焊接缺陷，它对焊接接头的强度和密封性能会产生负面影响。
因此，及时有效地处理焊缝气孔是保证焊接质量的关键。
焊缝气孔产生的原因主要有两方面，一方面是由焊接材料内部的气体排放所造成的，另一方面是由焊接过程中不良的保护气体环境所致。
因此，处理焊缝气孔的方法也可以从这两个方面来考虑。
首先，针对焊接材料内部的气体排放问题，可以从以下几个方面进行处理。
1.选择合适的焊接材料：合理选择焊接材料可以减少气孔的产生。
对于易产生气孔的焊接材料，可以选择低气含量的焊丝或焊条，以减少气体的排放。
2.控制焊接材料的含水量：焊接材料的含水量过高也会导致气孔的产生。
在进行焊接前，应确保焊接材料的含水量在合理范围内，以减少气孔的形成。
3.预热和干燥焊接材料：对于一些特殊材料，需要在焊接前进行预热和干燥处理，以减少气体的排放。
这样可以有效地降低气孔的产生率。
其次，针对焊接过程中的保护气体环境问题，可以从以下几个方面进行处理。
1.选择合适的保护气体：选择合适的保护气体是减少气孔产生的重要措施。
对于一些易产生气孔的焊接材料，可以选择直流极性焊接方式和高纯度的保护气体，以减少气孔的形成。
2.控制焊接环境的湿度和温度：焊接环境的湿度和温度过高会导致气孔的产生。
因此，在进行焊接时，应控制好环境的湿度和温度，以减少气孔的生成。
3.合理控制焊接电流和电压：合理调节焊接电流和电压也是减少气孔产生的重要方法。
通过调节电流和电压的大小，可以控制好焊接
过程中的热量分布，从而减少气孔的产生。
4.增加焊接速度：增加焊接速度可以减少焊缝中气体的进入，从而减少气孔的形成。
但是要注意控制好焊接速度，避免焊接过快导致质量下降。
在实际焊接过程中，以上方法可以根据实际情况进行综合应用。
焊接前的材料选择和预处理对于减少气孔的产生非常重要，焊接过程中的保护气体和环境控制也需要进行有效的调节。
此外，焊工的操作技术和经验也是影响焊缝气孔形成的关键因素。
因此，提高焊工的技术水平和经验对于减少气孔的产生也非常重要。
总之，焊缝气孔的处理方法需要综合考虑焊接材料和焊接过程中的多个因素。
通过选择合适的焊接材料，控制材料的含水量，预热和干燥焊接材料，选择合适的保护气体，控制环境的湿度和温度，合理调节焊接电流和电压，增加焊接速度等措施，可以有效地减少焊缝气孔的产生，提高焊接接头的质量和密封性能。
同时，焊工的操作技术和经验也是非常重要的，需要不断提高和积累。
只有在焊接过程中做到科学合理地操作，才能保证焊缝气孔处理的有效性。
