浅谈电力变压器高压套管现场试验技术
浅谈电力变压器电气高压试验的技术要点
浅谈电力变压器电气高压试验的技术要点电力变压器是电力系统中的重要设备之一，承担着电能输送、分配和转换的重要任务。
在使用中，为了保证其安全可靠地运行，需要进行各种电气试验，其中包括高压试验。
下面将从技术要点的角度进行浅谈。
一、试验目的高压试验主要是检测变压器绝缘系统是否能够承受额定电压下的电压冲击和对地部分的耐压试验，以验证变压器的绝缘系统是否符合国家标准和设计要求，进一步提高变压器的电气性能。
二、试验条件高压试验需要满足以下条件：1、保证变压器接地良好，工作环境安全无障碍；2、调整试验设备的电压电流参数，使其符合变压器的额定电压和容量，同时保证试验设备的稳定性；3、准备好各种测试仪器和设备，例如高压发生器、电池、电压表、电流表、接地电阻测试仪等。
三、试验前准备工作1、变压器绝缘系统检查。
在进行高压试验前，需要对变压器的绝缘系统进行彻底检查，包括绝缘材料选择、绝缘件连接和绝缘状况等，以保证试验的准确性和安全性。
2、试验设备检测。
检查试验设备的各项指标是否符合要求，特别是系统的漏电流和泄漏电阻等指标，保证试验设备的稳定性。
3、试验准备。
准备试验地点，配置试验设备，安装测试仪器和设备，并仔细检查、调整，以保证完好无损。
四、试验过程1、确定试验电压和试验时长。
根据变压器的额定电压和型号，确定试验电压，并以此为基础制定试验时长。
2、试验前检查。
进行一次全面检查，确保试验设备和测试仪器的正常运转，对电压和电流进行合理调整和校准，使其达到规定的试验参数。
3、开始高压试验。
启动试验设备，升压至规定电压，保持一段时间后降压，根据试验要求分别进行泄漏电阻测试、绝缘电阻测试等。
4、试验结束。
试验结束后，仔细检查变压器的各项指标，根据变压器的性能进行评估，并记录试验数据及结果。
五、试验注意事项1、试验过程中要保证试验设备和测试仪器的稳定性和准确性。
2、变压器绝缘材料的强度应满足规定标准，并在试验前彻底检查。
3、试验时应注意安全，注意试验人员和周围环境的防护和防范措施。

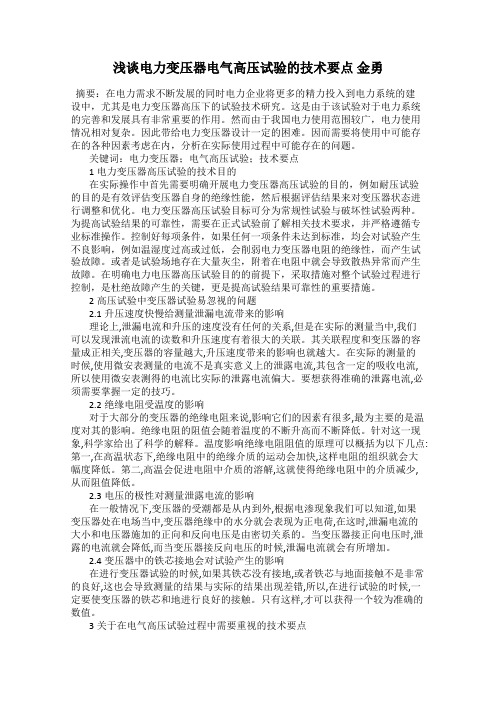

浅谈电力变压器电气高压试验的技术要点 金勇
浅谈电力变压器电气高压试验的技术要点 金勇 摘要：在电力需求不断发展的同时电力企业将更多的精力投入到电力系统的建设中，尤其是电力变压器高压下的试验技术研究。这是由于该试验对于电力系统的完善和发展具有非常重要的作用。然而由于我国电力使用范围较广，电力使用情况相对复杂。因此带给电力变压器设计一定的困难。因而需要将使用中可能存在的各种因素考虑在内，分析在实际使用过程中可能存在的问题。 关键词：电力变压器；电气高压试验；技术要点 1电力变压器高压试验的技术目的 在实际操作中首先需要明确开展电力变压器高压试验的目的，例如耐压试验的目的是有效评估变压器自身的绝缘性能，然后根据评估结果来对变压器状态进行调整和优化。电力变压器高压试验目标可分为常规性试验与破坏性试验两种。为提高试验结果的可靠性，需要在正式试验前了解相关技术要求，并严格遵循专业标准操作。控制好每项条件，如果任何一项条件未达到标准，均会对试验产生不良影响，例如温湿度过高或过低，会削弱电力变压器电阻的绝缘性，而产生试验故障。或者是试验场地存在大量灰尘，附着在电阻中就会导致散热异常而产生故障。在明确电力电压器高压试验目的的前提下，采取措施对整个试验过程进行控制，是杜绝故障产生的关键，更是提高试验结果可靠性的重要措施。 2高压试验中变压器试验易忽视的问题 2.1升压速度快慢给测量泄漏电流带来的影响 理论上,泄漏电流和升压的速度没有任何的关系,但是在实际的测量当中,我们可以发现泄流电流的读数和升压速度有着很大的关联。其关联程度和变压器的容量成正相关,变压器的容量越大,升压速度带来的影响也就越大。在实际的测量的时候,使用微安表测量的电流不是真实意义上的泄露电流,其包含一定的吸收电流,所以使用微安表测得的电流比实际的泄露电流偏大。要想获得准确的泄露电流,必须需要掌握一定的技巧。 2.2绝缘电阻受温度的影响 对于大部分的变压器的绝缘电阻来说,影响它们的因素有很多,最为主要的是温度对其的影响。绝缘电阻的阻值会随着温度的不断升高而不断降低。针对这一现象,科学家给出了科学的解释。温度影响绝缘电阻阻值的原理可以概括为以下几点:第一,在高温状态下,绝缘电阻中的绝缘介质的运动会加快,这样电阻的组织就会大幅度降低。第二,高温会促进电阻中介质的溶解,这就使得绝缘电阻中的介质减少,从而阻值降低。 2.3电压的极性对测量泄露电流的影响 在一般情况下,变压器的受潮都是从内到外,根据电渗现象我们可以知道,如果变压器处在电场当中,变压器绝缘中的水分就会表现为正电荷,在这时,泄漏电流的大小和电压器施加的正向和反向电压是由密切关系的。当变压器接正向电压时,泄露的电流就会降低,而当变压器接反向电压的时候,泄漏电流就会有所增加。 2.4变压器中的铁芯接地会对试验产生的影响 在进行变压器试验的时候,如果其铁芯没有接地,或者铁芯与地面接触不是非常的良好,这也会导致测量的结果与实际的结果出现差错,所以,在进行试验的时候,一定要使变压器的铁芯和地进行良好的接触。只有这样,才可以获得一个较为准确的数值。 3关于在电气高压试验过程中需要重视的技术要点 3.1做好试验前的准备工作 其一，借助专业的设备和技术，来检查和分析电力变压器的实际运行状态，确保电力变压器正常工作。其二，根据电气高压试验的实际要求来选择合适的试验设备，确保试验设备的性能可靠，从而确保试验工作能够有序开展，并且能够达到预期的效果。其三，根据电力变压器的实际组成结构来选择合适的技术措施，确保所选择的技术措施都能够具有科学性和合理性。其四，在开展电气高压试验的过程中，如果所用到的电源容量比较大，那么在这个时候，还需要选择性能可靠的试验设备，确保试验设备与电源容量之间的匹配性合理，从而确保试验工作顺利开展。其五，在开展试验工作之前，相关的工作人员还需要将温度控制在合理的范围之内。 3.2科学地分析电力变压器的相关设备 在实际情况中，一旦电力变压器通电，那么其中的差动保护和驱动保护也会产生一定的动作，而这些动作，也会对用于检测装置的电流表产生影响，从而使得相关的继电保护装置停止运行。因此，在现实情况中，如果发现继电保护装置依旧在运行，那么就可以推断电力变压器的内部已经出现了问题。在这个时候，就需要针对变压器的油色进行色谱分析，从而了解到电力变压器内部元件的运行情况。 3.3重视对电力变压器的工频高电压进行分析 在实际情况中，在开展电气高压试验的过程中，必须要电站的变电运行来讲非常重要，只有切实确保好其有关数据信息的远程控制，继电保护才能正常运行，这样才能使得整个智能变电站的运行变得更加的具有规范化。 3.4应当切实提高智能化变电站的设备标准管理 智能变电站在运行维护的过程中，必须要不断的提高变电站的安全可靠作用，有效地提升变电站维护工作人员的工作能力，提升操作质量。通常情况下，都会采用电压以及电流的互感器，通过采样的环节，以电缆的方式展开科学的介入，这样便可以极好的减少中间的过渡环节，最终提升智能变电站的可靠性作用。强化智能变电站的支撑，需要对有关电子互感器展开技术性的研究，这样才能够有效的加强电子互感器的整体可靠性，最终确保变电设备更加成熟稳定的发展下去。除此之外，有关工作人员还应当建设良好的监测管理控制平台，不断的提升电子互感技术的应用，实现智能变电站电子设备的稳定运行，这样所传输出来的信号，才能具备科学性，从而更加科学的实现各种数据的检测管理，最终提高智能变电站运行维护以及设备维护的标准，确保社会的用电安全。 3.5变电所变压器故障处理措施 对平时遇到的多类问题进行分析和研究,提出了以下几点处理措施:第一,要对发生故障的原因进行深入的分析,找到导致问题的根本原因,然后采取合适的技术和手段对其进行处理。第二,变压所需要对相关的故障处理规定进行完善和发展,其规定需要按照不同类型的故障具体类型具体要求,并且制定一系列的解决方法,从而大大提升故障处理的效率。第三,变压所需要提升对故障的监控系统的监控能力,提升公司职工的故障处理能力。除此之外,还要重视提升员工们的责任意识。在解决变压器的故障后,对具体的故障问题和解决方案进行记录,这可以为以后解决相似的问题提供有效的解决方案,缩短解决故障的时间,提高效率。 3.6完善我国变电所变压器统一运行管理标准的策略 我国对变电所已经进行了初步的管理要求和规定,而且已经得到运用。随着管理标准的提高,国家的变电所的设备和系统也随着不断改善和发展,所以,我国应该研究和制定一个较为完备统一的运行管理标准,在制定标准的时候,需要参考国内外那些比较先进和完备的变电所来制定,使其在我国诸多个变电所变压器的运行管理工作发挥更大的作用。 结论 总而言之，在实际情况中，电力变压器是不可缺少的重要电力设备，而电气高压试验也是确保电力变压器稳定运行的关键环节，其不仅关系着电力设备的正常运行，也关系着人们用电的稳定性。因此，在实际情况中，相关的工作人员就必须要对这方面的内容予以高度的重视，重视电气高压试验开展过程中的技术要点，确保电气高压试验能够顺利开展，确保试验结果的准确性，从而为电力变压器的安全运行提供保障。 参考文献 [1]钟敏娟.试析电力变压器高压试验技术及故障处理[J].技术与市场,2017,24(12):67+69. [2]王金龙.电力变压器电气高压试验技术要点探究[J].科学技术创新,2017(26):108-109. [3]黄学禹.电力变压器电气高压试验的技术要点研究[J].科技风,2017(15):191. [4]刘定.电力变压器电气高压试验的技术要点探索[J].低碳世界,2017(22):83-84.

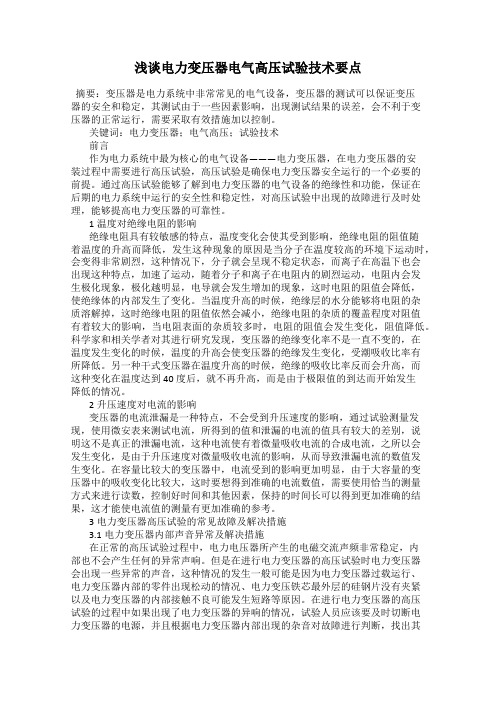

浅谈电力变压器电气高压试验技术要点
浅谈电力变压器电气高压试验技术要点摘要：变压器是电力系统中非常常见的电气设备，变压器的测试可以保证变压器的安全和稳定，其测试由于一些因素影响，出现测试结果的误差，会不利于变压器的正常运行，需要采取有效措施加以控制。
关键词：电力变压器；电气高压；试验技术前言作为电力系统中最为核心的电气设备———电力变压器，在电力变压器的安装过程中需要进行高压试验，高压试验是确保电力变压器安全运行的一个必要的前提。
通过高压试验能够了解到电力变压器的电气设备的绝缘性和功能，保证在后期的电力系统中运行的安全性和稳定性，对高压试验中出现的故障进行及时处理，能够提高电力变压器的可靠性。
1温度对绝缘电阻的影响绝缘电阻具有较敏感的特点，温度变化会使其受到影响，绝缘电阻的阻值随着温度的升高而降低，发生这种现象的原因是当分子在温度较高的环境下运动时，会变得非常剧烈，这种情况下，分子就会呈现不稳定状态，而离子在高温下也会出现这种特点，加速了运动，随着分子和离子在电阻内的剧烈运动，电阻内会发生极化现象，极化越明显，电导就会发生增加的现象，这时电阻的阻值会降低，使绝缘体的内部发生了变化。
当温度升高的时候，绝缘层的水分能够将电阻的杂质溶解掉，这时绝缘电阻的阻值依然会减小，绝缘电阻的杂质的覆盖程度对阻值有着较大的影响，当电阻表面的杂质较多时，电阻的阻值会发生变化，阻值降低。
科学家和相关学者对其进行研究发现，变压器的绝缘变化率不是一直不变的，在温度发生变化的时候，温度的升高会使变压器的绝缘发生变化，受潮吸收比率有所降低。
另一种干式变压器在温度升高的时候，绝缘的吸收比率反而会升高，而这种变化在温度达到40度后，就不再升高，而是由于极限值的到达而开始发生降低的情况。
2升压速度对电流的影响变压器的电流泄漏是一种特点，不会受到升压速度的影响，通过试验测量发现，使用微安表来测试电流，所得到的值和泄漏的电流的值具有较大的差别，说明这不是真正的泄漏电流，这种电流使有着微量吸收电流的合成电流，之所以会发生变化，是由于升压速度对微量吸收电流的影响，从而导致泄漏电流的数值发生变化。
探析电力变压器高压试验技术及故障处理
探析电力变压器高压试验技术及故障处理电力变压器高压试验技术是指在完成变压器组装及绝缘处理后，对变压器进行的一种特殊试验，以验证其绝缘性能是否满足设计要求。
高压试验是变压器试验中最重要的一个环节，它能够有效地探测变压器中的隐蔽缺陷，提前发现潜在故障，以保证变压器的安全运行。
高压试验技术通常采用交流高压发生器作为电源，对变压器进行电压升高到规定值并保持一段时间，观察变压器在高电压下的工作状态。
根据变压器的额定电压，高压试验的电压等级一般选择为变压器额定电压的1.2～1.5倍。
在进行高压试验时，需要注意以下几个方面：1.试验前的准备工作。
包括对测试设备的检查、试验文档及相关资料的准备，试验场地的检查及准备，试验仪器的校验等。
2.试验过程中的安全措施。
高压试验是一个高电压试验，试验现场应设置防护措施，试验人员应佩戴防静电衣、防静电鞋等个人防护装备。
试验设备要确保可靠接地，以及设置过载保护装置。
3.试验结果的判定。
高压试验结束后，需要对试验结果进行判定。
判定标准通常根据变压器的设计要求及相关标准来确定。
高压试验过程中可能会出现的故障及处理方法如下：1.试验过程中出现电弧。
电弧是高压试验中较常见的故障之一，一旦发生电弧，应立即切断电源，并进行排查。
常见的电弧原因有试验设备失效、试验设备不符合要求、试验设备接线错误等。
2.试验结果异常。
如果试验结果不符合设计要求，可能是由于变压器绝缘不良、绝缘材料老化等原因引起的。
应对变压器进行绝缘检测，找出问题根源。
3.试验设备故障。
试验设备故障可能导致高压试验无法正常进行，此时需要对故障设备进行维修或更换。
电力变压器高压试验技术是保障变压器正常运行和安全的重要手段，通过对试验过程的认真分析和故障处理，可以提高变压器的可靠性和安全性。
探析电力变压器高压试验技术及故障处理
探析电力变压器高压试验技术及故障处理电力变压器是电力系统中常见的重要设备，其正常运行对电力系统的安全稳定运行起着至关重要的作用。
而在变压器的使用和检修过程中，高压测试技术则是必不可少的一环，它不仅可以有效地验证变压器的绝缘性能，还可以及时发现变压器存在的潜在故障，保障变压器的安全运行。
本文将从电力变压器高压试验技术的原理、方法和故障处理等方面展开探讨，以期能够对相关人员在变压器高压试验工作中有所帮助。
1. 绝缘受试品在高电压作用下会出现电势分布，无法导通电流的状况。
绝缘受试品中的空气被电压击穿，就如同弄伤人的橙子皮一样，空气中的分子与原来的在物体中流动，导致局部放电，使得测试失败。
2. 当高电压电流做功的时候，电势会降低，换句话说，电流会闯越绝缘受试品局部放电的限制，露出数字化的输入数据。
3. 室温和工作温度一样，是因为绝缘受试品为固态，转变成液态的雪球，可以加速其电流传输的速度。
二、电力变压器高压试验技术的方法1. 直流高压试验：直流高压试验是指通过高压直流电源对绝缘受试品进行一段时间的高压加压，以检测绝缘结构和绝缘材料的绝缘水平。
这种方法通常用于新设备出厂前的绝缘水平检测和维修后的绝缘质量鉴定。
1. 局部放电故障：局部放电是指绝缘材料中的局部区域在高电场作用下发生的电气击穿现象，其产生的能量会导致绝缘材料的损坏，严重时甚至会导致设备的短路故障。
处理方法一般包括更换受损的绝缘材料、加强局部放电监测等。
2. 绝缘老化故障：绝缘老化是指由于长期使用或环境条件导致绝缘材料性能下降的现象，这会进一步导致绝缘水平下降、设备绝缘强度降低，甚至引发短路故障。
处理方法包括定期对变压器进行绝缘水平测试、更换老化严重的绝缘材料等。
3. 设备漏电故障：设备漏电是指在高压试验中，因设备绝缘不足或绝缘损坏导致的电流泄漏现象，这会影响测试结果的准确性，也有可能导致设备的损坏。
处理方法包括修复绝缘损坏部位、更换绝缘材料、进行设备绝缘性能测试等。
探析电力变压器高压试验技术及故障处理
探析电力变压器高压试验技术及故障处理电力变压器是电力系统中非常重要的设备，起到电能变换、电流、电压调节、隔离电力等作用。
为了保证电力变压器的正常运行，需要对其进行高压试验，以确保其可靠性和安全性。
本文将探讨电力变压器高压试验技术及故障处理。
1. 高压试验的目的电力变压器高压试验的主要目的是检验其绝缘性能，判断其安全性和可靠性。
在高压试验中，通过对变压器高压绕组和低压绕组进行电压加压，观测其泄漏电流及局部放电情况，以判断变压器的绝缘状态是否良好。
同时，高压试验还可以发现变压器的潜在缺陷及故障隐患，及时采取对策以确保变压器的安全运行。
高压试验的等级和形式需按照变压器型号和规格确定。
常见的高压试验等级有5kV、10kV、20kV、35kV、50kV等。
高压试验可分为交流高压试验和直流高压试验两种。
由于直流高压试验能更好地检测局部放电，因此在国内应用得越来越广泛。
在进行变压器高压试验时，需要注意以下几点：（1）变压器应在开机状态下进行高压试验，以便观测其实际运行状态。
（2）高压试验前应进行预处理，如清洗、干燥等，以确保测试时的可靠性。
（3）测试人员应在安全距离内操作，同时应戴上绝缘手套、鞋等安全防护装备。
（4）高压绝缘测试仪器应定期维护和校准，确保其测试结果的准确性和可信度。
1. 电压调整不良电压调整不良是电力变压器常见的故障之一。
其主要原因包括：变压器接线不当、变压器绕组有短路、变压器铁芯饱和等。
处理方法包括重新接线、更换绕组、清洗铁芯等。
2. 局部放电局部放电是电力变压器中一种常见的故障，一旦发生，会严重影响变压器的运行和使用寿命。
其主要原因包括：绝缘材料老化、绝缘结构损伤、表面污秽等。
处理方法包括绝缘材料的更换、绝缘结构的修复以及清洗变压器表面。
3. 油泄漏油泄漏是电力变压器中常见的故障之一，其主要原因包括密封环老化、机械损伤等。
处理方法包括更换密封环、修补变压器机械损伤部位等。
4. 电压偏低电压偏低是电力变压器中常见的故障之一，其主要原因包括线路电阻过大、进线电压波动较大等。
500kV主变套管tanδ及电容量测试技术现场应用及探讨
500kV主变套管tanδ及电容量测试技术现场应用及探讨【摘要】为达到以“用户为中心”原则，缩短停电时间，提高供电可靠率。
本文主要通过理论学习结合实际操作，阐述500kV主变套管预防性试验测量tanδ 及电容量的现场应用和试验结果的分析判定，对及时发现被试500kV主变压器是否存在整体的受潮劣化，具有一定的指导参考意义。
【关键词】500 kV 变压器;tanδ 及电容量;分析判定引言随着电力工业的飞速发展，我国500kV超高压电网的逐步形成，500kV主变压器成为城市电网中的重要枢纽，起着承上启下的关键性的作用。
而主变套管在变压器装置中起着引线的作用，能够保持变压器设备处于正常的运行状态。
为提高电网的供电可靠性，缩短停电时间，我们对500kV主变套管进行预防性试验，通过测量主变套管介损tgδ的试验方法，能快速、准确发现500kV 变压器套管的绝缘缺陷，例如整体受潮、整体劣化、小体积试品的局部缺陷，从而及时作出缺陷诊断，尽可能消除一切影响设备运行的不稳定因素。
1.500kV主变压器的出厂参数、结构原理举例介绍以某1000MW超临界机组配备的500kV等级的主变压器为例做介绍，主变压器是由三个单相变压器组合而成，型号为DFP—380000/500，低压侧为△接法，利用大离相母线连接而成，高压侧为Y接法，其中性点利用软导线直接接地，各单相变压器均为油浸式，强迫油导向循环风冷升压变压器。
主变额定变比为525±2×2.5%/27kV，接线组别为YNd11。
中性点接地方式为直接接地。
短路阻抗为20%。
主变压器配备有智能式高压套管和变压器油故障在线监测装置，500kV 主变套管主要为电容型套管，法兰上的接地小套管与电容芯子相互连接，在变压器运行过程中发挥检修、试验等功能，如介损检测、绝缘检测等。
2.介损测试仪的原理举例介绍以选用山东泛华生产的AI6000E型介损测试仪为例，仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容等，可用于现场抗干扰测量或试验室精密介损测量。
浅谈电力变压器电气高压试验的技术要点
浅谈电力变压器电气高压试验的技术要点电力变压器作为电力系统中不可或缺的一部分，其负责将高压输电线路上的电能转换为低压电能供给用户使用。
为确保变压器安全可靠地运行，需要对其进行电气高压试验。
本文将着重介绍电力变压器电气高压试验的技术要点。
一、试验准备试验准备是电气高压试验中的一个至关重要的环节。
试验前需要做好以下准备工作：1.对变压器进行彻底的清洗和检查，确保其外观无损伤，内部零部件无松动、脱落、损坏等情况。
2.准备好高压试验设备、测量仪器等，保证其符合试验要求。
3.清除试验场地周围的杂物，确保试验场地的清洁和安全。
4.制定详细的试验计划和操作规程，确保试验的安全和有效性。
5.安排专业技术人员对试验进行监督和记录。
二、试验操作1.根据试验要求，对变压器进行试验连接。
试验连接时应注意连接的正确性，以避免试验过程中出现误操作。
2.进行高压试验之前，应对高压试验设备进行检查。
特别是在使用油浸式变压器时，应清洁试验设备的油绝缘罩、接头等组件。
3.在进行高压试验时，应注意试验设备的绝缘性能，特别是在使用高压绝缘手套时，应检查手套的电气性能，确保其符合试验要求。
4.在进行高压试验时，应注意控制高压电源的输出电压，避免其超过试验要求的范围。
5.试验过程中应随时记录试验数据，包括试验设备输出电压、变压器输入输出电压等数据。
三、试验结束试验结束后，需要进行试验数据的处理和分析。
在此过程中，需要注意以下几点：1.对试验数据进行检查，确保其准确无误。
2.根据试验数据，对变压器的电气性能进行评价。
特别是在试验过程中发现的问题，需要进行详细的分析和处理。
4.根据试验结果，制定变压器的使用和维护计划，确保其长期安全可靠地运行。
总之，电力变压器电气高压试验是确保变压器安全可靠地运行的关键环节。
在试验过程中，需要严格遵循试验要求和操作规程，确保试验的安全和有效性。
同时，还需要对试验数据进行准确的处理和分析，对变压器进行维修和保养，确保其长期安全可靠地运行。
浅谈电力变压器电气高压试验的技术要点
浅谈电力变压器电气高压试验的技术要点电力变压器是电力系统中不可或缺的一部分，其工作稳定性和安全性对电力系统的全面运行起着至关重要的作用。
而变压器投运之前的电气高压试验可以有效地检测设备的电气性能和隐患，并确保变压器投运安全。
因此，本文将从变压器电气高压试验的技术要点方面进行探讨。
首先，变压器电气高压试验需要注意的是测试设备的选用。
通常采用交流耐压试验仪对变压器进行耐压试验。
在选择设备时要注意其输出电压和电流的范围。
输出电压的选择应该根据变压器的额定电压和绝缘类型来确定，一般应该是变压器的1.5倍。
输出电流的选择取决于被试设备的额定容量和接地形式，一般应选取被试设备的80% ~ 100%的额定电流。
其次，测试过程中应该注意安全。
电气高压试验属于高电压试验，试验中安全问题至关重要。
在试验前应该对测试线路、仪器设备和被试设备进行全面的检查，确保设备和线路的接线良好、接地良好，杜绝漏电隐患和其他安全隐患。
再次，测试过程中需要考虑测试时间。
在变压器电气高压试验中，测试时间的长短不仅对测试结果的准确性有很大影响，还关系到试验期间设备的安全运行。
过短的试验时间可能会忽略掉潜在的故障，而过长的试验时间则可能会导致对绝缘系统的不必要损伤。
一般来说，测试时间的选择取决于被试设备的绝缘结构和材料、被试设备的额定电压等因素。
最后，测试过程中应该注意记录试验结果。
测试过程中应该详细记录设备的试验数据、试验时间、试验过程中异常情况的处理等，以便进行后续的分析和对比。
同时，应了解被试设备的历史试验记录，以便更好地了解被试设备的使用状况，针对性地开展试验工作。
综上所述，电气高压试验是电力变压器投运前不可或缺的程序。
在试验过程中需要细心、细致地进行操作，保证设备和人员的安全，同时可以通过试验结果及时发现设备的潜在问题，改善设备的运行状况，确保设备的长期稳定运行。
探析电力变压器高压试验技术及故障处理
探析电力变压器高压试验技术及故障处理电力变压器是电力系统中非常重要的设备，其作用是将高压电能变换为低压电能或者反之，从而实现电能的输送和分配。
在变压器的使用过程中，高压测试是非常重要的一环，它能够保证变压器在运行过程中的安全稳定性，同时也能够及时发现变压器中可能存在的隐患和故障。
本文将就电力变压器高压试验技术及故障处理进行探析。
一、电力变压器高压试验技术1. 高压试验的目的和原理高压试验是在变压器制造、安装、运行维护等不同阶段，为了测试变压器的绝缘强度和绝缘质量而进行的一项重要试验。
其目的是为了验证变压器的绝缘结构和电气性能是否符合设计要求，保证变压器在正常运行和异常条件下的绝缘性能。
高压试验是利用高电压电位对变压器的绝缘击穿电压进行检测，通过观察电压下降的速度和幅值大小来判断绝缘是否良好，从而做出评价和处理。
（1）干式变压器的高压试验对于干式变压器，其高压试验的方法和步骤一般包括以下几个步骤：首先是设备检查，包括变压器设备的外观检验、接线是否正确、地线的连接和接地是否良好等；接着进行预试验，通过低压进行预试验来确保设备的正常运行；然后进行连接试验，即连接高压试验设备和变压器设备，进行高压试验过程；最后是记录和评定，对于高压试验的实验数据进行记录和评定，从而得出变压器的绝缘性能评价。
油浸式变压器的高压试验方法和步骤与干式变压器类似，但是在进行高压试验之前需要对变压器的绝缘油进行处理和检测，以确保绝缘油的质量符合要求。
在进行高压试验时，需要注意油箱内油位和温度的控制，以及绝缘油的回收处理。
3. 高压试验的注意事项在进行高压试验时，需要注意的一些事项包括：首先是确保试验设备和连接线路的绝缘性能和安全性，以避免因设备问题引发事故；其次是对试验设备的标定和调试，确保试验设备的准确性和稳定性；最后是进行试验前的准备工作，包括对试验环境和条件的检查和保障，以确保试验能够正常进行。
1. 高压试验中可能出现的故障在进行高压试验时，可能会出现一些常见的故障，例如试验设备的故障、连接线路的故障、试验环境的故障等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈电力变压器高压套管现场试验技术
摘要：目前，在我国电力行业发展的过程中，由于电力变压器高压套管的故障现象时有发生，这不仅对人们的生活和生产有着十分严重的影响，还给社会经济的发展带来了巨大的损失。
因此在电力运输的过程中，人们对电力变压器高压套管的运行情况十分的重视，并且采用相关的预防措施，来确保高压套管的正常运行。
下面我们就对电力变压器高压套管现场试验技术的相关内容进行介绍。
关键词：电力变压器高压套管；结构原理；试验技术
引言：随着社会经济的不断发展，电力资源已经成为了人们生活和生产过程中不可缺少的资源之一，它在人类社会的发展过程中有着十分重要的地位。
但是近年来，在我国电力行业发展的过程中，电力变压器高压管套的故障问题频繁发生，这不仅对人们的正常生活有着严重的影响，还给社会经济的发展带来巨大的损失，因此人们就要采用相应的科学技术对电力变压器高压套管中存在的问题进行处理。
本文通过对电力变压器套管的结构原理进行简要的介绍，讨论了电力变压器高压套管相应的现场试验技术，以供参考。
1 油纸电容型套管的结构原理
当前，在人类社会发展的过程中，所采用的电力变压器套管有很多种，这些电力变压器高压套管在不同的情况下有着不同的使用功能。
而在一般情况下，人们都是采用的油纸电容型套管，这种套管主要是通过由此多层绝缘纸电容芯子，来对变压器中电场分布情况进行适当的改善，并且根据设计的相关要求，在电容芯子夹层的位置上安设铝箔，从而在电力变压器的内部结构中形成一串同轴的圆柱电容器，以确保套筒的正常使用。
2 预防性试验技术
油纸电容型套管在使用的过程中，为了防止电力变压器高压套管出现故障，人们就要对套管采用定期停电的检测试验的方法，来对油纸电容型套管进行预防性试验，从而保障电力变压器的正常运行。
2.1 主绝缘试验。
对主绝缘介损值进行试验的过程中，电力设备的介损值的增加，主要是由于高压套管本质质量问题或者在使用过程轴受到周围环境的影响而引起的。
而如果发现介损值出现异常货负值的现象，那么就很有可能隐身因为高压套管据接地不良，以及相关设备受潮所引起的，因此为了保障电力变压器的正常运行，人们就要采用正确的连接方法，对主绝缘体进行施工处理。
在油纸电容型套管正常使用的过程中，有时会出现电容量增加的现象，这主要是因为技术人员对电力设备密封不严，使得设备受到外界因素的影响，从出现受潮的情况。
而当套管内出现漏油的情况，使得外界空气进入到电力设备当前，那么这就会使得电压器的电容出现降低的现象。
2.2 末屏试验。
对变压器绝缘电阻的测量，在整个变压器压高压套管预防性时间当中有着十分重要的意义。
人们可以通过对末屏绝缘电阻数值的相应情况，真实的反应出变压器的外层结构的绝缘水平，以便于人们对变压器主绝缘结构进行防潮处理。
2.3 将军帽的密封性以及与导电杆的接触情况检查
将军帽外面密封圈密封不良时，潮湿的空气进入将军帽里面空腔，使将军帽与导电芯杆连接的内螺纹氧化，导致将军帽与导电芯杆接触接触不良，容易造成套管将军帽运行中异常发热。
有些设计不合理的防雨罩，因与导电芯固定销接触
不良处于“悬浮电位”，对瓷套产生高频放电，引起主绝缘介损测试值异常变大。
2.4 检查末屏的接地情况。
末屏正常运行时，必须保证接地良好。
套管的末屏接地方式大概有三种：
① 外接式：末屏通过外部铜片或铜线与套管底座连接，用螺丝上紧，底座接地。
外接式比较容易看到接地情况，绝缘试验时，最好不要动末屏端，只拆开底
座那端的接地螺丝。
注意控制拧螺丝的力度，避免折断末屏金属棒。
恢复接地后，建议用万能表检查末屏与变压器外壳的电阻，数值应为零。
② 内接式：末屏通过接地帽接地，接地帽通过螺纹上紧在套管底座，接地帽内部压紧末屏，底座接地。
注意观察接地帽里面是否存在火花放电痕迹。
旋开接
地帽时注意力度，避免折断末屏金属棒；旋紧时不应使用扳手，而应用手旋紧接
地保护帽。
接地帽应旋紧，避免里面受潮氧化腐蚀现象。
③ 推拔常接式：末屏通过弹簧直接将外铜套压紧套管底座内壁，底座接地。
打开保护帽检查外铜套是否有火花放电痕迹或铜套有变色现象。
绝缘试验恢复接
地状态时应检查铜套是否活动自如，不能有卡涩，并使用万用表测量末屏对变压
器外壳（地）的电阻值，如异常应处理。
保护帽应旋紧，避免末屏处受潮，导致
末屏接地装置中的金属部件锈蚀，进而造成外铜套与法兰接触面因铜锈存在而出
现末屏接地不良现象。
3 专业巡检技术
专业巡检是专业技术人员对运行中设备的某些项目进行有针对性的检查和测试。
一般配备望远镜和红外热像仪
3.1 套管的油位和漏油检查。
采用望远镜进行仔细检查，检查部位跟以上一样。
3.2 红外检查。
利用红外技术对电力系统中具有电流、电压致热效应或其他致
热效应的带电设备进行检测和诊断。
①仪器的选用。
专业红外检测时，不宜使用红外测温仪（点温仪），而用红
外热像仪。
②测试条件的选择。
以阴天、多云、夜间或晴天日落2h后为宜，夜间最好，不应在雷、雨、雾、雪气象条件下进行检测。
③仪器的设置。
设备的辐射率取0.9，色标温度量程宜设置在环境温度加
10K-20K左右的温升范围内。
④ 测量方法。
首先对三相套管进行全面的扫描。
然后对异常发热点、重点部位进行重点测试分析。
套管的重点扫描部位为三相套管的顶部导线接头处、柱头（包括将军帽处）、瓷瓶柱及末屏处。
4 在线监测技术
4.1 完善系统缺陷处理应对措施，以尽快排除故障恢复系统运行。
在实际应用中，系统经常出现硬件、软件、通信问题等等，这些故障往往需要厂家技术人员
才能解决，并且原因查找起来不容易，花费时间也比较长。
建议完善缺陷处理应
对措施，不断提高系统管理人员和现场巡查人员异常故障处理应对能力，使监测
系统正常工作。
4.2 在线监测的数据对绝缘缺陷的判断与传统预防性试验经验数据判断有差异，应综合考虑在线监测的特殊性，提高判断能力。
试验条件的综合考虑。
同一套管停电时与运行时的主绝缘介损值不宜简单的
等同比较，因为在线监测时，设备上所加的运行电压不是单相而是三相电压，且
电压值也与停电预试时很不相同；另外还有邻相的影响及杂散干扰，温度、湿度、表面污秽等的情况也会有变化，这些都比停电时复杂得多。
4.3 特别注意在线三相数据、在线历史数据的对比，有异常时，增加专业巡检次数，争取有停电机会时进行预防性试验项目的试验和检查。
必要时，马上停电进行预防性试验。
5 结束语
总而言之，为了保障电力变压器高压套管正常运行，人们就要采用相关的实验技术对其进行处理。
并且人们还要在套管维护工作中，对其进行专业的巡检，而且根据电力变压器高压管正常运行的实际情况，来对专业巡检的次数进行适当的增加。
此外，为了方便人们对套管的运行情况进行了解，人们可以在电力变压器高压套管中安装监测系统，这样不仅可以减少试验的工作量，还节约了套管检查的成本。
参考文献：
[1] 胡伟，许佐明，张施令，谢雄杰，黄华，彭宗仁.雷电冲击试验中特高压油纸电容式套管末屏电位升高原因分析[J].高电压技术.2013（03）
[2] 唐惠.水布垭水电站3号主变C相低压套管Z末屏接地装置损坏故障分析及处理[J].水电与新能源.2013（02）。
