箱变外壳厂家简介水泥箱变外壳安装注意要点
箱式变压器安装施工方案
箱式变压器安装施工方案箱式变压器作为一种新型的变压器设备，具有安装方便、占用空间小、使用效率高等优点，因此在电力供应过程中得到了广泛应用。
下面，我们就来详细介绍一下箱式变压器安装施工方案，希望对您有所帮助。
1. 施工前准备工作：（1）确定箱式变压器的安装位置，并清理好该位置上的杂物；（2）查看箱式变压器的包装是否完好，并检查变压器的各项技术指标是否符合要求；（3）准备好安装箱式变压器的所需工具和材料，包括螺丝刀、螺栓、螺母等。
2. 箱式变压器的安装：（1）首先，将箱式变压器放置在安装位置上，通过检查箱式变压器的四脚与地面之间的水平度，保证箱式变压器的水平安装；（2）根据变压器的型号和规格，在变压器的安装底座上钻好安装螺栓的孔，并将螺栓固定住；（3）接下来，将箱式变压器上的进线和出线与电源线路进行连线，确保连接紧固可靠；（4）在连接线路时，需要注意连接的正确性和接线的安全性，确保避免出现短路或漏电的情况；（5）最后，对箱式变压器进行检查，确保其连接牢固、线路正确无误，然后正常接通电源，观察箱式变压器运行是否正常。
3. 安全注意事项：（1）在安装过程中，操作人员需要确保自身安全，佩戴防护用具，避免因操作不当造成人身伤害；（2）在连接线路时，需要切断电源，避免触电危险；（3）箱式变压器在运行时，温度较高，操作人员需避免直接接触，以免烫伤；（4）定期检查箱式变压器的运行状态，如发现异常或故障及时处理；（5）安装完成后，及时清理施工现场，确保安装环境整洁，避免杂物对箱式变压器的正常运行产生影响。
通过上述方案，我们可以看出，箱式变压器的安装施工并不复杂，只要按照正确的方法进行操作，并且在安装过程中注意安全事项，就能够确保箱式变压器的正常运行，为电力供应提供稳定可靠的支持。
箱式变压器安装施工方案
箱式变压器安装施工方案1.施工前准备：-确定箱式变压器的安装位置，应满足通风、排水和检修要求，并且易于进行操作和维护。
-检查变压器及相关设备的技术参数、图纸和资料，确保施工方案的准确性。
-准备所需工具、仪器和材料，并确保其齐全和合格。
-具备合适的人员，并进行安全培训，确保安全施工。
2.箱式变压器的安装：-根据箱式变压器的重量和尺寸，选取适当的起吊设备，并按照相关操作规程进行起吊和安装。
-使用螺栓将箱式变压器固定在基座上，并进行牢固连接，确保变压器的稳定性和安全性。
-在箱式变压器周围设置防撞护栏，并进行必要标识，防止人员误入危险区域。
3.动力电缆的引入：-根据设计要求，预留好箱式变压器的进线电缆穿越孔，并加装适当的孔套。
-引入进线电缆时，应注意保护电缆的绝缘和外皮，避免电缆的损坏，并注意电缆的走向和弯曲半径不得小于规定值。
4.接地和接触：-对箱式变压器进行接地，确保变压器及相关设备的安全运行。
接地电阻应符合规定的要求，并进行必要的接地测试。
-对箱式变压器的接触部分进行清洁和防腐处理，保证接触良好，减少接触电阻，确保正常工作。
5.试验与调试：-在变压器安装完成后，进行必要的试验，包括绝缘电阻测试、短路阻抗测试和接地测试等，确保变压器的性能和安全运行。
-对箱式变压器进行调试，包括运行负荷测试、温度测试和保护装置测试，确保变压器的可靠性和稳定性。
6.完成安装报告和资料：-在安装工作完成后，编制安装报告和施工图纸，并将相关资料归档保存，以备以后的维护和检修工作。
以上是箱式变压器安装施工的一个简要方案，实际施工应根据具体情况进行调整和完善。
在施工过程中，应严格遵守相关的安全操作规程，保障施工人员的安全，并确保箱式变压器的安全安装和可靠运行。

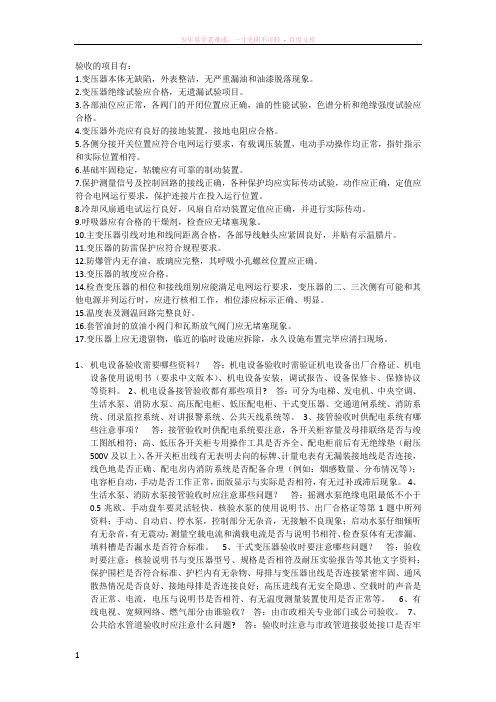

变压器安装流程及要点
验收的项目有：1.变压器本体无缺陷，外表整洁，无严重漏油和油漆脱落现象。
2.变压器绝缘试验应合格，无遗漏试验项目。
3.各部油位应正常，各阀门的开闭位置应正确，油的性能试验，色谱分析和绝缘强度试验应合格。
4.变压器外壳应有良好的接地装置，接地电阻应合格。
5.各侧分接开关位置应符合电网运行要求，有载调压装置，电动手动操作均正常，指针指示和实际位置相符。
6.基础牢固稳定，轱辘应有可靠的制动装置。
7.保护测量信号及控制回路的接线正确，各种保护均应实际传动试验，动作应正确，定值应符合电网运行要求，保护连接片在投入运行位置。
8.冷却风扇通电试运行良好，风扇自启动装置定值应正确，并进行实际传动。
9.呼吸器应有合格的干燥剂，检查应无堵塞现象。
10.主变压器引线对地和线间距离合格，各部导线触头应紧固良好，并贴有示温腊片。
11.变压器的防雷保护应符合规程要求。
12.防爆管内无存油，玻璃应完整，其呼吸小孔螺丝位置应正确。
13.变压器的坡度应合格。
14.检查变压器的相位和接线组别应能满足电网运行要求，变压器的二、三次侧有可能和其他电源并列运行时，应进行核相工作，相位漆应标示正确、明显。
15.温度表及测温回路完整良好。
16.套管油封的放油小阀门和瓦斯放气阀门应无堵塞现象。
17.变压器上应无遗留物，临近的临时设施应拆除，永久设施布置完毕应清扫现场。
1、机电设备验收需要哪些资料？答：机电设备验收时需验证机电设备出厂合格证、机电设备使用说明书（要求中文版本）、机电设备安装，调试报告、设备保修卡、保修协议等资料。
2、机电设备接管验收都有那些项目? 答：可分为电梯、发电机、中央空调、生活水泵、消防水泵、高压配电柜、低压配电柜、干式变压器、交通道闸系统、消防系统、闭录监控系统、对讲报警系统、公共天线系统等。
3、接管验收时供配电系统有哪些注意事项？答：接管验收时供配电系统要注意，各开关柜容量及母排联络是否与竣工图纸相符；高、低压各开关柜专用操作工具是否齐全、配电柜前后有无绝缘垫（耐压500V及以上）、各开关柜出线有无表明去向的标牌、计量电表有无漏装接地线是否连接，线色地是否正确、配电房内消防系统是否配备合理（例如：烟感数量、分布情况等）；电容柜自动，手动是否工作正常，面版显示与实际是否相符，有无过补或滞后现象。
2024年各类箱式变电站的安装和运行要求(2篇)
2024年各类箱式变电站的安装和运行要求(1)箱式变电站放置的地坪应选择在较高处，不能放在低洼处，以免雨水灌入箱内影响设备运行。
浇制混凝土平台时要在高低压侧留有空档，便于电缆进出线的敷设。
开挖地基时，如遇垃圾或腐土堆积而成的地面时，必须挖到实土，然后回填较好的土质并夯实后，再填三合土或道渣，确保基础稳固。
(2)箱式变电站接地和零线共用一接地网。
接地网一般在基础四角打接地桩，然后连成一体。
箱式变电站与接地网必须有两处可靠的连接。
箱式变电站运行后，应经常检查接地连接处，因不松动、无锈蚀。
定期测量接地电阻值，接地电阻应不大于4。
(3)箱式变电站以自然风循环冷却为主。
因此，在其周围不能违章堆物，尤其是变压器室门不应堵塞，还应经常清除百叶窗通风孔上附着物，以确保所有电气设备不超过最大允许温度。
(4)低压断路器跳闸后，应检查跳闸原因后方可试送。
若送不成功必须彻底寻找故障原因，排除后才能送电，防止事故扩大。
(5)箱式变压器高压配电室内应装设氧化锌避雷器，装设方式必须便于试验及拆装更换。
(6)高压配电装置中的环网开关、变压器、避雷器等设备应定期巡视维护，发现缺陷及时整修，定期进行绝缘预防性试验。
箱式变电站停用时间超过3个月，再投运前应进行全项预防性试验。
(7)更换无开断能力的高压熔断器，必须将变压器停电，操作时要正确解除机械连锁，并使用绝缘操作棒。
(8)箱式变电站所有的进出线电缆孔应封堵，防止小动物进入造成事故。
(9)必须具有高压危险的警告标志和电气设备的铭牌编号。
2024年各类箱式变电站的安装和运行要求（2）一、引言箱式变电站是一种集变压器、断路器、继电保护设备等电气设备于一体的移动式变电所，因其结构紧凑、安装简便等特点，被广泛应用于城市、工矿企业、农村电网等场所。
本文将介绍2024年各类箱式变电站的安装和运行要求。
二、安装要求1. 箱式变电站的选址应符合国家有关标准和规范的要求，避免地质灾害、水淹、火灾等安全隐患；2. 安装箱式变电站的场地应平整、无积水，并且具备良好的通风条件；3. 箱式变电站应按照相关设计图纸进行安装，安装过程中应注意各设备之间的配线、接地等工作；4. 安装完成后，应进行电气连接测试和绝缘测试，确保各设备的正常运行；5. 箱式变电站的接地电阻应符合国家标准的要求，接地系统应与主设备的金属外壳相连。
箱式变压器安装要求通用版
操作规程编号：YTO-FS-PD438箱式变压器安装要求通用版In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards箱式变压器安装要求通用版使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。
文件下载后可定制修改，请根据实际需要进行调整和使用。
为确保配电箱式变压器的安装质量，满足工程规定要求，为此提出安装控制要求：1、安装前先检查安装地点是否具备安装、运输和装卸的条件。
箱式变压器的运输，除提升螺杆和固定支撑槽钢外，变压器其他任何地方不能作为搬运移动的受力点。
2、设备到达现场后，应进行外观检查：1）所有附件及有关资料应齐全，无锈蚀及机械损伤，密封良好。
2）油箱盖及封板的连接螺栓应齐全、紧固良好，无渗漏现象。
3）检查柜盘的漆层完整、无损伤、柜盘上的表计、操作按纽、开关手柄等无残损。
所有附件和相关证书资料齐全。
3、箱式变压器的安装必须严格按施工设计图纸和技术交底要求进行。
4、室外箱式变压器位置的选择应避开室外的低洼处，以防水淹损坏其电气部分。
5、箱式变压器室，应做好防小动物进入的措施，包括高、低压电缆（含插接式母线）坑进出口等应用水泥或防鼠泥固定密封好。
6、变压器接地引下线及其与主接地网的连接应满足设计要求，接地应可靠。
7、安装施工完毕后，应首先进行外表检查，油位应正常，外壳清洁，无渗漏现象，引线不应过松或过紧，各接头接触良好，各瓷套管清洁无裂纹，电压等级抽头调在适当位置，变压器外壳应有良好的接地装置，接地电阻应合格。
箱式变电站安装
箱式变电站安装一、施工准备：根据施工需要配备相应的施工人员，按规范要求进行学习，做到人人心中有数。
材料设备准备，按照材料设备计划进行施工材料设备的准备，并对其进行检修和检验。
二、施工方法及技术要求：高、低压开关柜、变压器安装在矿建专业预留的基座上，需采用膨胀螺栓与基座固定牢靠，施工时要与矿建专业密切配合，预留好安装预埋件及孔洞，并核对安装尺寸。
三、箱变安装流程图：四、箱变安装工艺：㈠箱变搬运方案：1、变压器运输变压器在运输中，不应有严重冲击和震动，运输倾斜角不得超过15°。
2、开箱检查设备出厂合格证明及产品技术文件应齐全。
设备名牌、型号规格应和设计相符，附件、备件核对装箱单应齐全。
3、变压器应作好各项外观检查工作，并测试绝缘电阻应符合规程规定，变压器容量较小，可不作抽芯检查。
但甲方特殊请求除外。
如需要抽芯时应在干燥地点进行。
主要应注意检查变压器铁芯是否有变形，绕组绝缘是否完好，引出线的绝缘与焊接是否可靠。
有分接开关要检查分接头触点是否紧密（0.05塞尺应塞不进去）分接开关转动应灵，指示与实际接线相符。
用2500 V摇表检查绕组间，绕组与地及穿芯螺栓的绝缘情况，紧固能的螺栓，无问题后方可安装。
4、变压器基础的制安，变压器应安装在型钢基础上。
型钢基础采10#钢制作。
材料应无裂纹严重锈蚀等缺陷，并调直后方可下料并焊接。
基础就位后要抄平找正，符合要求后，方可与地板固定，然后除去锈污涂防锈漆二道。
变压器就位在事先已超平的基础上，进行超平找正工作，符合要求后要把变压器与基础用主变压脚可靠地压在一起。
5、变压器试验调整结果必须符合电气试验规定或出厂技术文件的规定。
6、变压器接地应符合规程要求，接地线敷设美观。
7、变压器就位后，在投入运行前，首先要进行电气试验，变压器试验调整结果必须符合电气试验规定或出厂技术文件的规定。
㈡箱变安装方案1、箱变运输到目的地后，在设备安装整体吊装时，应同时使用本体上的四个全重吊环。
各类箱式变电站的安装和运行要求
各类箱式变电站的安装和运行要求箱式变电站是一种集电、配电与控制于一体的小型电力设备，具有体积小、运行安全可靠、维护简单等特点，广泛应用于城市住宅区、商业区、工厂、矿井等场所。
箱式变电站的安装和运行要求主要包括以下几个方面。
一、安装要求1.选址合理：箱式变电站的选址应考虑周围环境，如距离建筑物、水源、气源等的要求，避免选择在易受洪水、地震等自然灾害影响的地区。
2.基础稳固：箱式变电站在安装前需要进行土建基础的设计与施工，基础应稳固可靠，能够承受箱式变电站本身的重量以及外部环境的风载、地震等荷载。
3.周边通风：箱式变电站应远离堆放杂物、垃圾等，周围应有良好的通风条件，保证箱体内部传热与散热的要求。
4.通道保畅：箱式变电站安装时需要确保到达箱式变电站的通道保畅，便于设备的维护和检修。
5.布线合理：箱式变电站内部设备的布置要合理有序，保证各设备的互不干扰，并且符合电气安全规范。
二、运行要求1.电气设备运行稳定：箱式变电站的各个设备应能稳定运行，能够保证电力供应的可靠性和连续性。
2.电力负荷合理分配：箱式变电站中的变压器、开关设备等应根据实际负荷情况进行合理分配，防止某些设备超负荷运行。
3.温度控制：箱式变电站内部设备的温度应保持在正常的工作范围内，不得超过设备的额定温度，否则可能会引起设备故障。
4.电力安全：箱式变电站应配备相应的保护装置，如漏电保护器、接地保护装置等，保证人身安全和设备安全。
5.维护检修及时：箱式变电站设备应定期进行维护和检修，以确保设备的正常运行和寿命。
6.防雷措施：根据所在地区的雷电活动情况，箱式变电站应采取相应的防雷措施，防止雷击对设备产生影响。
以上是对箱式变电站安装和运行要求的主要内容，不同类型的箱式变电站可能还会有一些特殊要求。
在实际安装和运行中，还需要根据具体情况进行具体操作，并遵守相关规范和标准，以确保设备的安全和可靠运行。
(完整word版)箱变安装工艺
三、箱式变电站安装工艺一、一般要求1.箱式变电所应符合下列规定：1）查验合格证和随带技术文件，有出厂试验记录；2）外观检查：有铭牌，附件齐全，绝缘件无缺损、裂纹，充油部分不渗漏，充气高压设备气压指示正常，涂层完整。
2.箱式变电所安装应按以下程序进行：1）箱式变电所的基础验收合格，且对埋入基础的线、缆导管和进、出线预留孔及相关预埋件进行检查，才能安装箱式变。
2）箱式变及接地装置交接试验合格，才能通电。
3.在验收时应提交下列资料和文件：1）产品合格证。
2）产品出厂技术文件，包括出厂试验报告单、安装使用说明书。
3）设备、材料进货检查记录。
4）交接试验报告单。
5）安装自互检记录。
6）设计变更洽商记录7）试运行记录。
二、施工流程及说明1.施工流程基础型钢敷设一接地网敷设一箱变搬运一箱变安装一线缆端接。
2.流程说明1)基础型钢敷设(1)电缆室内壁及基础平台用1: 25混凝土砂浆抹面，厚度为20mm表面需平整。
(2)基础型钢应严格按图纸和规范要求敷设，并作防腐处理。
(3)设备安装用的紧固件应全部采用镀锌制品(除地脚螺栓外)(4)设备基础型钢安装其允许偏差见表8.2-5表8.2-5基础型钢安装允许偏差(5)基础型钢安装后，其顶部宜高出抹平地面10mm基础型钢应有不少于2处的可靠接地。
(6)箱变底座与基础之间要用水泥砂浆抹封，以免雨水进入箱变；电缆进箱变后，电缆与穿管间的缝隙需密封防水；箱变底面需向外围略倾斜，避免积水。
(7)进出线电缆管的数量及管径，可根据用户的实际情况和进出线位置来确定，管排间距不小于30mm2)接地网敷设接地装置应符合DL/T 621-1997《交流电气装置的接地》的要求。
3)箱变搬运箱变上有6个吊耳，吊装箱变时，要同时使用箱体上的四个全重吊耳, 钢丝绳与铅垂线之间的夹角不得大于30度。
4)箱变安装(1)转运到位后，要求对箱变所有连接螺栓进行全面紧固；在安装过程中，应覆盖塑料膜，防止异物和灰尘进入箱变。
箱式变电站安装
箱式变电站安装箱式变电站的安装是一项复杂的工程，需要进行充分的准备工作。
首先，我们需要配备符合规范要求的施工人员，并进行必要的培训和研究。
其次，我们需要按照材料设备计划进行材料和设备的准备，并对其进行检修和检验。
在施工过程中，我们需要注意高、低压开关柜和变压器的安装。
它们需要安装在矿建专业预留的基座上，并采用膨胀螺栓与基座固定牢靠。
在施工前，我们需要与矿建专业密切配合，预留好安装预埋件及孔洞，并核对安装尺寸。
为了更好地理解箱变的安装流程，我们可以参考箱变安装流程图。
在实际施工中，我们需要按照箱变安装工艺进行操作。
对于箱变的搬运方案，我们需要注意以下几点。
首先，在变压器运输过程中，需要避免严重冲击和震动，运输倾斜角不得超过15°。
其次，在开箱检查时，要检查设备出厂合格证明、产品技术文件、设备名牌、型号规格、附件备件等，确保齐全。
在变压器的外观检查中，需要注意检查变压器铁芯是否有变形，绕组绝缘是否完好，引出线的绝缘与焊接是否可靠等。
在变压器基础的制安中，我们需要将变压器安装在型钢基础上。
型钢基础采用10#钢制作，材料应无裂纹严重锈蚀等缺陷，并调直后方可下料并焊接。
基础就位后要抄平找正，符合要求后，方可与地板固定，然后除去锈污涂防锈漆二道。
变压器就位在事先已超平的基础上，进行超平找正工作，符合要求后要把变压器与基础用主变压脚可靠地压在一起。
最后，我们需要进行电气试验，确保变压器试验调整结果符合电气试验规定或出厂技术文件的规定。
对于箱变的安装方案，我们需要在设备安装整体吊装时，同时使用本体上的四个全重吊环。
起吊盘柜时，钢丝绳与铅垂线之间的夹角不得大于30°。
吊运采用25吨吊车，使用吊车前应检查车况及钢丝绳的情况，检查必须符合一定的要求后方可起吊。
转运到位后，应将变压器所有螺栓进行一次紧固，并覆盖塑料膜，防止异物和灰尘进入箱变。
安装完毕后，需要对盘柜进行检查。
首先要核对图纸，确保设备元件、接线等与设计相符。
箱变安装方案
箱变安装方案随着社会的发展和经济的快速增长，在城市和乡村中，电力需求日益增加。
为了满足这种需求，电力公司不仅需要建设更多的发电设施，还需要安装更多的变电设备。
而箱变作为电力系统中至关重要的一环，其安装方案的合理性和效果对于电力供应的稳定性和安全性至关重要。
1. 箱变安装地点的选择箱变安装地点的选择是箱变安装方案中的关键问题之一。
首先要考虑的是箱变的使用环境，因为箱变需要防水、防腐蚀和抗震等特性。
其次，箱变安装地点应该尽量避免大面积的湿地或高地下水位区域。
如果安装在这些地方，可能会导致箱变受潮、短路或泡水，从而对电力系统的运行产生严重影响。
此外，还要考虑到箱变与其他设备的协调性，以及是否便于日常维护和管理。
2. 箱变安装方案的技术要求箱变安装方案的制定需要满足一定的技术要求。
首先，必须根据实际情况确定箱变的容量，以满足对电力的需求。
其次，应确保箱变的接地良好，以提供可靠的电气保护。
此外，还需要保证箱变与其他设备的连接良好，避免接触不良或松动等问题的出现。
最后，应遵循国家安全标准和规范，确保箱变的安全性和可靠性。
3. 箱变安装方案的成本控制在制定箱变安装方案时，成本控制也是一个重要的考虑因素。
首先，在确定箱变规格和数量时，需要充分考虑电力需求和变电规模，以避免过度投资或资源浪费。
其次，应选择合适的箱变供应商和施工团队，以确保价格和施工质量的合理性。
同时，还可以考虑采用节能和智能化的技术手段，以降低电力消耗和维护成本。
4. 箱变安装方案的配套设施箱变安装方案还需要考虑到配套设施的建设。
首先，应配备合适的环境监测系统，以检测箱变的工作状态，及时发现并排除故障。
其次，应配置一定数量的备用设备，以备不时之需，确保电力供应的稳定性。
此外，还要考虑到箱变运行过程中的故障排除和维护保养的便利性，提供相应的操作空间和工具支持。
总之，箱变安装方案的制定不仅需要考虑到使用环境、技术要求和成本控制，还要充分考虑到配套设施的建设。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WORD格式
专业资料整理
泰安腾达电器设备水泥箱变外壳安装注意要点
箱变外壳厂家简介水泥箱变外壳安装注意
要点
泰安腾达电器设备
前言：
1
WORD格式
专业资料整理
泰安腾达电器设备水泥箱变外壳安装注意要点
水泥箱变外壳作为我国箱变历史上主流的箱变壳体， 已经在我国
存在了近半个世纪， 它之所以能够存在这么长时间完全是因为水泥材
质的箱变外壳强度高、使用范围广、对周围环境要求比较低，不仅仅
包含箱变‘防水、防火、防尘、防腐、防小动物’的五防特点，还具
备保温隔热、可操作性高的特点， 比其他材质的箱变外壳寿命更长一
点。
为了保证水泥箱变外壳的使用寿命达到预定年限甚至超过预定
年限不仅仅靠的是后期的维护、检修，最重要的是前期的安装，本文
就是介绍水泥箱变壳体的安装注意要点。
正文
2
WORD格式
专业资料整理
泰安腾达电器设备水泥箱变外壳安装注意要点
（一）箱变基础
箱变基础的安装是整个箱变安装中重要的一部分， 只有保证箱变
基座稳定才保证箱变的结构稳定性及抗震性。 水泥箱变的基座是采用
钢筋混凝土结构整体浇筑而成，一般基座基坑在 80-100CM 左右的基
深。基座上一般有进行的预留件与箱体的底座进行连接， 由于箱体底
座是由槽钢家或者角钢组成，整体焊接比较容易。
1. 1 注意箱变基座与箱变底座充分接触，箱变底座一般都会有与舱
体相连接的脚注焊点，注意每个焊点焊接牢固，无松动的现象。
1.2 注意箱变基础接地端子的安装符合《箱变使用制作安装规范》 ，
接地端子与接地导线紧密的结合在一起。
（二）箱变壳体组装
水泥箱变壳体由于整体都是采用水泥定制预制板组装而成， 结构多
采用模块化组装建筑， 箱体的组装比较简单， 一般在箱体的边缘都有
预留的焊接结构， 整体拼接采用二保焊及电气焊使其箱体结构比较稳定。
2.1 水泥箱变壳体的组装一定要按照设计中的图纸要求进行组装，
操作误差不应该超过 2 个单位；
2.2
要注意箱体四周每个版块的连接处焊接牢固，没有沙眼与缝隙，
焊接完成后在箱体的内部连接处进行再次的密封处理， 可以使用热熔
胶及天然橡胶进行防水防渗透处理。
2.3
由于箱体顶部安装需要吊车协助进行，在安装过程中一定要注
3
WORD格式
专业资料整理
泰安腾达电器设备水泥箱变外壳安装注意要点
意箱体与箱顶紧密结合， 在连接处进行保温处理和防渗透处理，
注意
箱体顶部避雷设施与箱变外壳外部的避雷导体焊接紧密。
（三）箱变外壳的吊装
壳体整体框架组装完成之后便可以进行箱体的吊装操作。 在设备
安装整体吊装时， 应同时使用本体上的四个全重吊环。
起吊盘柜时钢
丝绳与铅垂线之间的夹角不得大于 30o。吊运采用 25 吨吊车，使用
吊车前应检查车况及钢丝绳的情况，
检查必须符合一定的要求后方可
起吊。
3.1
检查前期吊装的准备材料、工具与人员是准备妥当，检查现场
吊装安全注意事项是否落漏， 注意对已经安装的内部大体设备进行防
尘保护工作。
3.2
等一切准备就绪，便可以进行吊装工序。在吊装过程中注意吊
装孔四周清理干净，严禁乱石和其它物品坠落，滑落伤人。操作人员
应按指挥人员的旗语、手势或哨音进行操作。
3.3
注意吊装时速度平稳，箱体下落时在箱体四周安排专人进行对
接，保证箱体的四周与箱体基座的连接处紧密结合， 误差在可控范围
之内。
（四）箱变检验
在箱变整体设备安装完成之后就要对箱变进行安装自检及重检，
4
WORD格式
专业资料整理
泰安腾达电器设备水泥箱变外壳安装注意要点
只有设备完全复合操作规范才可以进行交付使用。
4.1
水泥箱变外壳安装应按客户图纸要求和《箱变施工规程》进行
并满足箱式变电站自身结构及使用要求。 框架焊接要牢固，不得漏焊，
焊缝平整光洁、 没有焊穿裂缝和气孔。 壳体的喷涂工艺一定按照最新
标准进行，对应的母线、电缆连接洞口进行封堵。箱体外部表面应美
观、平整、光洁和防止磕碰损伤。
4.2
箱体的零部件检查一定符合相关的功能规范：所有门应向外开，
并具有防水防雨功能、门锁为暗锁，确保开关门轻松自如，箱体的照
明装置、通风百叶、排气扇、避雷装置都应正常运行。
4.3
壳体的接地必须是硬连接并且有铭牌标识。
5
