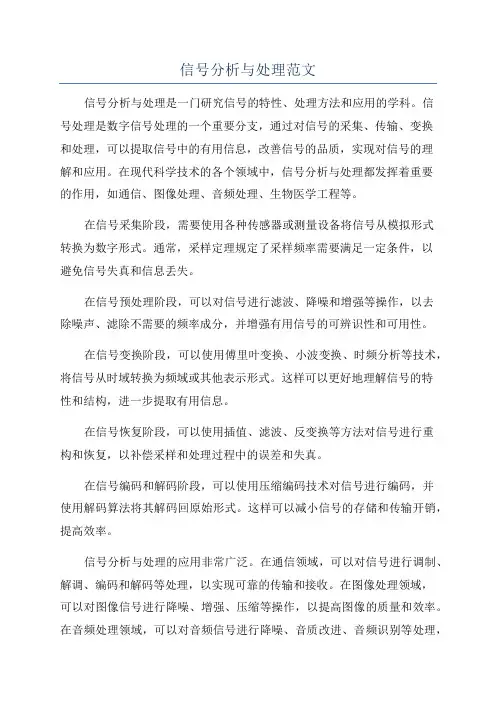

信号分析与处理范文
信号分析与处理范文信号分析与处理是一门研究信号的特性、处理方法和应用的学科。
信号处理是数字信号处理的一个重要分支，通过对信号的采集、传输、变换和处理，可以提取信号中的有用信息，改善信号的品质，实现对信号的理解和应用。
在现代科学技术的各个领域中，信号分析与处理都发挥着重要的作用，如通信、图像处理、音频处理、生物医学工程等。
在信号采集阶段，需要使用各种传感器或测量设备将信号从模拟形式转换为数字形式。
通常，采样定理规定了采样频率需要满足一定条件，以避免信号失真和信息丢失。
在信号预处理阶段，可以对信号进行滤波、降噪和增强等操作，以去除噪声、滤除不需要的频率成分，并增强有用信号的可辨识性和可用性。
在信号变换阶段，可以使用傅里叶变换、小波变换、时频分析等技术，将信号从时域转换为频域或其他表示形式。
这样可以更好地理解信号的特性和结构，进一步提取有用信息。
在信号恢复阶段，可以使用插值、滤波、反变换等方法对信号进行重构和恢复，以补偿采样和处理过程中的误差和失真。
在信号编码和解码阶段，可以使用压缩编码技术对信号进行编码，并使用解码算法将其解码回原始形式。
这样可以减小信号的存储和传输开销，提高效率。
信号分析与处理的应用非常广泛。
在通信领域，可以对信号进行调制、解调、编码和解码等处理，以实现可靠的传输和接收。
在图像处理领域，可以对图像信号进行降噪、增强、压缩等操作，以提高图像的质量和效率。
在音频处理领域，可以对音频信号进行降噪、音质改进、音频识别等处理，以提高音频的可听性和可理解性。
在生物医学工程领域，可以对生物信号进行抗干扰、特征提取、病理诊断等处理，以实现生物信息的分析和应用。
总的来说，信号分析与处理是一门重要的学科，对于理解和应用信号具有重要意义。
通过对信号的采集、处理和分析，可以提取有用的信息，改善信号的品质，实现对信号的控制和应用，推动科学技术的发展和创新。
时域采样定理实验报告
一、实验目的1. 理解时域采样定理的基本原理。
2. 掌握信号的采样过程，并分析采样频率对信号的影响。
3. 通过实验验证时域采样定理的正确性。
二、实验原理时域采样定理（Nyquist-Shannon采样定理）指出：一个频带限制在（0，fM）内的信号，如果以不低于2fM的采样频率进行采样，则采样信号能够无失真地恢复原信号。
三、实验设备1. 信号发生器2. 采样器3. 数据采集器4. 计算机5. 信号处理软件（如MATLAB）四、实验步骤1. 设置信号发生器，产生一个频带限制在（0，fM）内的信号，例如正弦波信号，频率为fM。
2. 设置采样器，选择合适的采样频率fS。
根据时域采样定理，fS应满足fS≥2fM。
3. 采集信号，记录采样数据。
4. 利用信号处理软件对采集到的数据进行处理，分析采样频率对信号的影响。
5. 对比不同采样频率下的信号，验证时域采样定理的正确性。
五、实验结果与分析1. 采样频率为fS=2fM时，采样信号能够无失真地恢复原信号。
此时，信号处理软件分析结果显示，信号频谱在fM以下没有出现混叠现象。
2. 采样频率为fS=fM时，采样信号出现失真。
此时，信号处理软件分析结果显示，信号频谱在fM以下出现混叠现象，导致信号失真。
3. 采样频率为fS=1.5fM时，采样信号失真较大。
此时，信号处理软件分析结果显示，信号频谱在fM以下出现较严重的混叠现象，信号失真明显。
六、实验结论通过本次实验，我们验证了时域采样定理的正确性。
实验结果表明，在满足时域采样定理的条件下，采样信号能够无失真地恢复原信号。
同时，实验也表明，采样频率对信号的影响较大，应选择合适的采样频率以保证信号质量。
七、实验总结本次实验使我们深入理解了时域采样定理的基本原理，掌握了信号的采样过程，并分析了采样频率对信号的影响。
通过实验验证了时域采样定理的正确性，提高了我们的信号处理能力。
在今后的学习和工作中，我们将继续关注信号处理技术，不断提高自己的专业知识水平。
生物医学信号处理中的常见问题解析与解决方案
生物医学信号处理中的常见问题解析与解决方案在生物医学领域中，信号处理是一项关键技术，它涵盖了一系列研究和应用，用于从生物体内获取的信号中提取有用的信息。
然而，在处理生物医学信号时，常常会遇到各种挑战和问题。
本文将解析一些常见问题，并提供相应的解决方案，以帮助研究人员更好地处理生物医学信号。
1. 信号噪声和干扰生物医学信号常常受到来自环境和设备的噪声和干扰的影响，这对信号的准确提取和分析造成了困难。
为了解决这个问题，可以采取以下方法:- 信号滤波: 使用数字滤波器，例如低通滤波器或陷波滤波器，来去除不需要的频率分量和噪声。
- 信号增益控制: 调整信号的增益以优化信噪比，提高信号的质量。
2. 信号失真和伪迹在信号采集和传输过程中，信号可能会发生失真或伪迹，从而影响信号的精确性和准确性。
以下解决方案可以帮助解决这个问题：- 采用校正技术: 对信号采集和传输过程进行校正，校正仪器和设备的系统误差，减少信号的失真。
- 采用数字信号处理算法: 使用数字信号处理算法对失真的信号进行恢复和重建，减少伪迹的影响。
3. 信号分析和提取生物医学信号通常包含丰富的信息，但如何准确地提取和分析这些信息是一项具有挑战性的任务。
以下是一些解决方案：- 特征提取算法: 使用特征提取算法，例如时域分析、频域分析、小波变换等，提取信号中的关键特征。
- 模式识别: 使用机器学习和模式识别算法对信号进行分类和识别，以自动提取感兴趣的信息。
4. 数据处理和存储生物医学信号通常以大量的数据形式存在，处理和存储这些数据也是一个重要的问题。
以下解决方案可以提高工作效率：- 并行计算: 使用并行计算技术加速数据处理过程，提高计算效率。
- 数据压缩和压缩算法: 使用数据压缩和压缩算法来减少数据的存储空间，提高数据的传输和存储效率。
5. 信号的可视化和展示对生物医学信号进行可视化和展示是理解和分析信号的重要步骤。
以下解决方案可以提高信号的可视化效果：- 数据图像化: 使用图表、图像和热力图等可视化工具，以直观和清晰的方式展示信号的特征和模式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信号的采集与恢复 第 2 页 共 20 页 实验报告 课程名称： 信号分析与处理 指导老师： 杨欢老师 成绩：__________________ 实验名称： 信号的采集与恢复 实验类型： 基础实验 同组学生姓名：
第一次实验 信号的采集与恢复 一、实验目的 1.1了解信号的采样方法与过程以及信号恢复的方法； 1.2验证采样定理。
二、实验原理 2.1信号采集与时域采样定理 对一个连续时域信号的采集，理论上是用一系列冲激函数与信号做乘积，实际中常用占空比尽可能小的周期矩形脉冲作为开关函数来代替冲激函数。 采样信号的频谱，是由原来信号的频谱进行幅值尺度变换并在频率轴（横轴）上做平移延拓组成的，频率轴上平移延拓的“周期”为开关函数的频率值。 具体推导如下：
装
订
第 3 页 共 20 页
nsnsnFSF)()(
其中，)(sF是采样信号)(tfs的频谱。nS为开关函数s(t)的傅里叶级数的傅里叶系数，)(F为连续信号的频谱。若理想开关函数可表示为周期为Ts的冲激函数序列
nsnTtts)()(
于是
)()()()()(snssnTtnTftstftf
nsssnFTF)(1)(
一个典型的例子：矩形脉冲采样信号s(t)，作为理想冲激串的替代。
假设脉冲宽度τ，则s(t)的傅里叶变换 )2(SassnnTS，于是)()2(Sa)(snsssnFnTF
平移后的频率幅度按Sa(x)规律衰减。 采样信号的频谱是原信号频谱周期的延拓，它占有的频带要比原信号频谱宽得多。 显然，对于开关函数，若它的频率为fs，信号的最大频率为fm，那么为了采样后采样信号的频谱不发生混 第 4 页 共 20 页
叠，存在时域采样定理：fs≥fm（时域采样定理，即香农定理）。 而对于频谱不受限的信号，往往需要先用低通滤波器滤除高频分量，使它近似成为频谱受限的信号，在进行采样。如果不这么做，就会发生频谱混叠，影响到信号恢复的质量。 2.2信号恢复 在不发生频谱混叠的时候，可以采用“频谱加窗”的方式恢复信号。即在采样信号的频谱中提取出原来信号的频谱，通过傅里叶逆变换即可得到原来的信号。 对于频谱不受限的信号，由于它是经过低通滤波再进行采样的，因此有采样信号恢复的“原来的信号”并不完全与原来的信号一致。不过，在原来的信号高频分量不太大或者没有意义（例如音响声波中超过人耳听觉频域的分量）时，这样的恢复方法近似可以看作完全恢复。 如果发生了频谱混叠，则用频域加窗的方法完全无从采样信号的频谱提取出原来信号的频谱，这样恢复出的信号将严重失真。 实验中选用f<2fmax、f=2fmax、f>2fmax3种采样频率对连续信号进行采样，以验证采样定理。 第 5 页 共 20 页
三、实验中的线路——模拟低通滤波器的电路设计 根据截止频率公式RCfπ21c，设计了如下的两个低通滤波器：
图3.1 截止频率1kHz的低通滤波器，经PSpice仿真可知，当增益为-3dB，频率为1kHz
图3.2 截止频率2kHz的低通滤波器，经PSpice仿真可知，当增益为-3dB，频率为2kHz 说明：其实波特图应该以频率的常用对数为横轴。但为了显示出1 kHz、2 kHz的数值，采用均匀的横轴刻度。 第 6 页 共 20 页
四、实验设备 4.1 PC一台； 4.2 NI myDAQ便携式数据采集设备1套； 4.3面包板一块，电阻，电容，导线若干。
五、实验内容与实验步骤 （1）观察并观察采样信号的波形 1、在Waveform Editor中保持myDAQ的Sample Rate（采样率）为200 kHz，Duration（持续时间）为10 ms，设置原始连续信号为正弦波，频率为500 Hz，开关函数为单极性举行脉冲信号，频率为10 kHz，占空比设为50%，两个信号幅度都为默认值1 V，将两信号相乘得到采样信号。 2、返回Arbitrary Waveform Generator界面，设置Update Rate（更新率）为200 kS/s，选择Output Channel（输出通道）为AO 0，并在相应处单击Select Waveform File to Load图6.标，装载刚才的.wdt格式文件，单击Run按钮。 3、将myDAQ的AO 0输出接至AI 0输入端，在NI ELVISmx Instrument Launcher界面中单击Scope图6.标进入示波器功能，读取波形。也可将myDAQ的AO 第 7 页 共 20 页
0输出至真实示波器显示。 4、保持原始连续信号不变，开关函数频率分别设置为400 Hz、1 kHz、2 kHz、5 kHz，重复以上过程。 （2）设计模拟低通滤波器 滤波器电路如上面所示，旁边是它的仿真。 （3）信号的恢复 将采样信号通过模拟低通滤波器，比较连续信号、采样信号以及低通滤波器输出信号。 1、将原始连续信号设定为频率500 Hz，幅度为1 V的三角波，重复以上过程。 2、将举行脉冲开关函数的占空比调为10%，模拟冲激脉冲抽样，重复以上过程。
六、实验记录 图6.1：截止频率1 kHz；500 Hz正弦波；开关函数400 Hz，占空比50% 图6.2：截止频率1 kHz；500 Hz正弦波；开关函数1 kHz，占空比50%
图6.3：截止频率1 kHz；500 Hz正弦波；开关函数2 kHz，占空比50% 图6.4：截止频率1 kHz；500 Hz正弦波；开关函数5 kHz，占空比50% 第 8 页 共 20 页
图6.5：截止频率1 kHz；500 Hz正弦波；开关函数10 kHz，占空比50% 图6.6：截止频率1 kHz；500 Hz三角波；开关函数400 Hz，占空比50%
图6.7：截止频率1 kHz；500 Hz三角波；开关函数1 kHz，占空比50% 图6.8：截止频率1 kHz；500 Hz三角波；开关函数2 kHz，占空比50%
图6.9：截止频率1 kHz；500 Hz三角波；开关函数5 kHz，占空比50% 图6.10：截止频率1 kHz；500 Hz三角波；开关函数10 kHz，占空比50% 第 9 页 共 20 页
图6.11：截止频率1 kHz；500 Hz正弦波；开关函数400 Hz，占空比10% 图6.12：截止频率1 kHz；500 Hz正弦波；开关函数1 kHz，占空比10%
图6.13：截止频率1 kHz；500 Hz正弦波；开关函数2 kHz，占空比10% 图6.14：截止频率1 kHz；500 Hz正弦波；开关函数5 kHz，占空比10% 第 10 页 共 20 页
图6.15：截止频率1 kHz；500 Hz正弦波；开关函数10 kHz，占空比10%
图6.16：截止频率2 kHz；500 Hz正弦波；开关函数400 Hz，占空比50% 图6.17：截止频率2 kHz；500 Hz正弦波；开关函数1 kHz，占空比50% 第 11 页 共 20 页
图6.18：截止频率2 kHz；500 Hz正弦波；开关函数2 kHz，占空比50% 图6.19：截止频率2 kHz；500 Hz正弦波；开关函数5 kHz，占空比50%
图6.20：截止频率2 kHz；500 Hz正弦波；开关函数10 kHz，占空比50% 图6.21：截止频率2 kHz；500 Hz三角波；开关函数400 Hz，占空比50%
图6.22：截止频率2 kHz；500 Hz三角波；开关函数1 kHz，占空比50% 图6.23：截止频率2 kHz；500 Hz三角波；开关函数2 kHz，占空比50% 第 12 页 共 20 页
图6.24：截止频率2 kHz；500 Hz三角波；开关函数5 kHz，占空比50% 图6.25：截止频率2 kHz；500 Hz三角波；开关函数10 kHz，占空比50%
图6.26：截止频率2 kHz；500 Hz正弦波；开关函数400 Hz，占空比10% 图6.27：截止频率2 kHz；500 Hz正弦波；开关函数1 kHz，占空比10% 第 13 页 共 20 页
图6.28：截止频率2 kHz；500 Hz正弦波；开关函数2 kHz，占空比10% 图6.29：截止频率2 kHz；500 Hz正弦波；开关函数5 kHz，占空比10% 图6.30：截止频率2 kHz；500 Hz正弦波；开关函数10 kHz，占空比10% 第 14 页 共 20 页
为了查阅，将各图参数汇总如下： 表1 恢复信号波形查阅表 低通滤波截止频率1 kHz 低通滤波截止频率2 kHz
图号 500 Hz正弦波 500 Hz三角波 500 Hz正弦波 500 Hz三角波
占空比50% 占空比10% 占空比50% 占空比50% 占空比10% 占空比50% 400 Hz 采样 6.1 6.11 6.6 6.16 6.26 6.2
1
1 kHz 采样 6.2 6.12 6.7 6.17 6.27 6.22 2 kHz 采样 6.3 6.13 6.8 6.18 6.28 6.23 5 kHz 采样 6.4 6.14 6.9 6.19 6.29 6.24 10 kHz 采样 6.5 6.15 6.10 6.20 6.30 6.2
5
