PCB板焊接工艺（通用标准）1. PCB板焊接的工艺流程1.1PCB板焊接工艺流程介绍PCB板焊接过程中需手工插件、手工焊接、修理和检验。
1.2PCB板焊接的工艺流程按清单归类元器件—插件—焊接—剪脚—检查—修整。
2. PCB板焊接的工艺要求2.1元器件加工处理的工艺要求2.1.1元器件在插装之前，必须对元器件的可焊接性进行处理，若可焊性差的要先对元器件引脚镀锡。
2.1.2元器件引脚整形后，其引脚间距要求与PCB板对应的焊盘孔间距一致。
2.1.3元器件引脚加工的形状应有利于元器件焊接时的散热和焊接后的机械强度。
2.2元器件在PCB板插装的工艺要求2.2.1元器件在PCB板插装的顺序是先低后高，先小后大，先轻后重，先易后难，先一般元器件后特殊元器件，且上道工序安装后不能影响下道工序的安装。
2.2.2元器件插装后，其标志应向着易于认读的方向，并尽可能从左到右的顺序读出。
2.2.3有极性的元器件极性应严格按照图纸上的要求安装，不能错装。
2.2.4元器件在PCB板上的插装应分布均匀，排列整齐美观，不允许斜排、立体交叉和重叠排列；不允许一边高，一边低；也不允许引脚一边长，一边短。
2.3PCB板焊点的工艺要求2.3.1焊点的机械强度要足够2.3.2焊接可靠，保证导电性能2.3.3焊点表面要光滑、清洁3. PCB板焊接过程的静电防护3.1静电防护原理3.1.1对可能产生静电的地方要防止静电积累，采取措施使之控制在安全范围内。
3.1.2对已经存在的静电积累应迅速消除掉，即时释放。
3.2静电防护方法3.2.1泄漏与接地。
对可能产生或已经产生静电的部位进行接地，提供静电释放通道。
采用埋地线的方法建立“独立”地线。
3.2.2非导体带静电的消除：用离子风机产生正、负离子，可以中和静电源的静电。
4. 电子元器件的插装电子元器件插装要求做到整齐、美观、稳固。
同时应方便焊接和有利于元器件焊接时的散热。
4.1元器件分类按电路图或清单将电阻、电容、二极管、三极管，变压器，插排线、座，导线，紧固件等归类4.2元器件引脚成形4.2.1元器件整形的基本要求•所有元器件引脚均不得从根部弯曲，一般应留1.5mm以上。
印制板手工插装工艺规范概要
1适用范围 本标准适用于单、双面印制电路板
〔以下简称单、双面板〕上元器件的手 工插装。 2设备、工具和帮助材料 2.1设备：
直插元件生产线。 2.2工具：
斜口钳、尖嘴钳、剪刀、镊子、孔
印制板手工插装工艺标准
斜口钳
尖嘴钳
剪刀
镊子
螺丝刀。
印制板手工插装工艺标准
2.3 帮助材料： 耐高温胶纸、粘合剂、绝缘套管、绵丝绳、金属支
3.3 插装前，应将印制板插头部位和在波峰焊后再进 展插装元器件的焊盘部位粘贴耐高温胶纸。
4 工艺过程和方法 4.1 工艺过程
印制板手工插装工艺标准
4.1.1 预备： a.引线成形，按Q/AZB’281-2023《元器件引线
成形切割工艺标准》规定； b.操作前预备，按本标准3规定； c.把生产线传送导轨间距调整到与印制板宽度全都，
必需直插究竟，保持平坦，防止插反。
印制板手工插装工艺标准
5.2 检验 手工插装质量检验工程、方法和要求按表1〔见下页〕 规定进展。
6 留意事项 6.1 本工序是杜绝漏装、错装的关键工序。为此，本部
门负责人应指定专人，按本标准5.2规定进展焊接前 的严格检验。 6.2 工作完毕后，清理工具、设备和现场，保持工作环 境洁净。
4.1.4 不能承受波峰焊的元器件〔如MOS器件、继电 器、变压器、大功率器件、电感器、电解电容器〕 在波峰焊后插装，然后再进展烙铁焊。
4.2 工艺方法 手工方法〔即用手工将元器件引线直接插入印制板 金属化孔的方法〕。
〔卧式〕贴板插装。 〔立式〕贴板插装，适用于：
a.元器件插装密度较高的场合，但防震性能较差；
印制板手工插装工艺标准
d.对大质量元件〔如继电器、变压器、阻流 圈等〕，贴板插装后，可承受金属支架及紧固 件〔螺丝、螺母〕将其坚固地固定在印制板上。 〔卧式〕悬空插装要求：

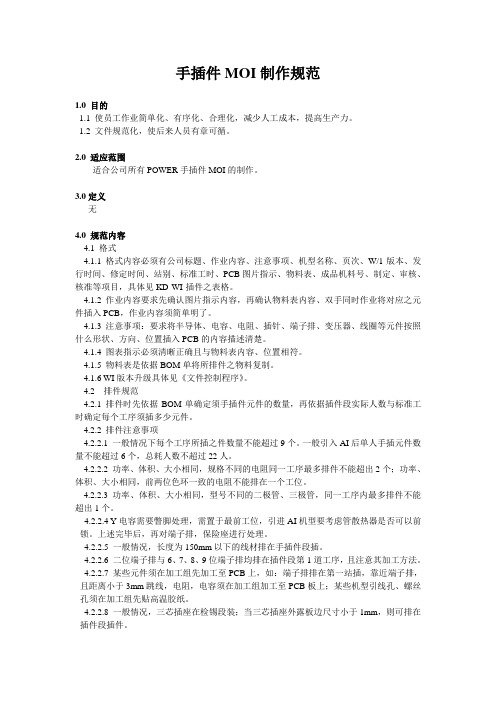

手插件MOI制作规范
手插件MOI制作规范1.0 目的1.1 使员工作业简单化、有序化、合理化，减少人工成本，提高生产力。
1.2 文件规范化，使后来人员有章可循。
2.0 适应范围适合公司所有POWER手插件MOI的制作。
3.0定义无4.0 规范内容4.1 格式4.1.1 格式内容必须有公司标题、作业内容、注意事项、机型名称、页次、W/1版本、发行时间、修定时间、站别、标准工时、PCB图片指示、物料表、成品机料号、制定、审核、核准等项目，具体见KD-WI-插件之表格。
4.1.2 作业内容要求先确认图片指示内容，再确认物料表内容、双手同时作业将对应之元件插入PCB，作业内容须简单明了。
4.1.3 注意事项：要求将半导体、电容、电阻、插针、端子排、变压器、线圈等元件按照什么形状、方向、位置插入PCB的内容描述清楚。
4.1.4 图表指示必须清晰正确且与物料表内容、位置相符。
4.1.5 物料表是依据BOM单将所排件之物料复制。
4.1.6 WI版本升级具体见《文件控制程序》。
4.2 排件规范4.2.1 排件时先依据BOM单确定须手插件元件的数量，再依据插件段实际人数与标准工时确定每个工序须插多少元件。
4.2.2 排件注意事项4.2.2.1 一般情况下每个工序所插之件数量不能超过9个。
一般引入AI后单人手插元件数量不能超过6个，总耗人数不超过22人。
4.2.2.2 功率、体积、大小相同，规格不同的电阻同一工序最多排件不能超出2个；功率、体积、大小相同，前两位色环一致的电阻不能排在一个工位。
4.2.2.3 功率、体积、大小相同，型号不同的二极管、三极管，同一工序内最多排件不能超出1个。
4.2.2.4 Y电容需要瞥脚处理，需置于最前工位，引进AI机型要考虑管散热器是否可以前锁。
上述完毕后，再对端子排，保险座进行处理。
4.2.2.5 一般情况，长度为150mm以下的线材排在手插件段插。
4.2.2.6 二位端子排与6、7、8、9位端子排均排在插件段第1道工序，且注意其加工方法。
