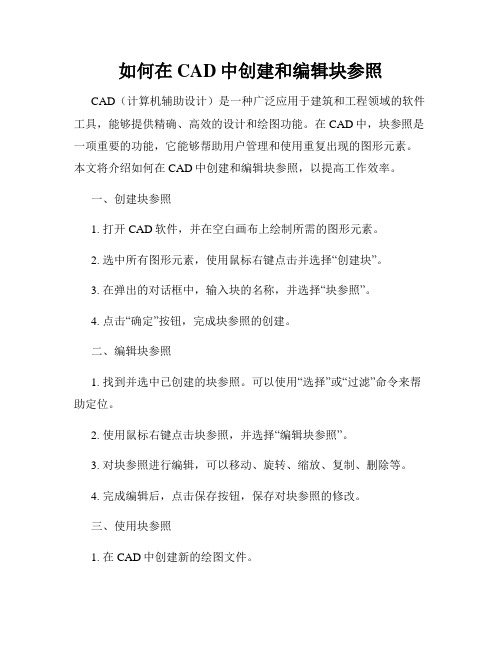

如何在CAD中创建和编辑块参照
如何在CAD中创建和编辑块参照CAD（计算机辅助设计）是一种广泛应用于建筑和工程领域的软件工具，能够提供精确、高效的设计和绘图功能。
在CAD中，块参照是一项重要的功能，它能够帮助用户管理和使用重复出现的图形元素。
本文将介绍如何在CAD中创建和编辑块参照，以提高工作效率。
一、创建块参照1. 打开CAD软件，并在空白画布上绘制所需的图形元素。
2. 选中所有图形元素，使用鼠标右键点击并选择“创建块”。
3. 在弹出的对话框中，输入块的名称，并选择“块参照”。
4. 点击“确定”按钮，完成块参照的创建。
二、编辑块参照1. 找到并选中已创建的块参照。
可以使用“选择”或“过滤”命令来帮助定位。
2. 使用鼠标右键点击块参照，并选择“编辑块参照”。
3. 对块参照进行编辑，可以移动、旋转、缩放、复制、删除等。
4. 完成编辑后，点击保存按钮，保存对块参照的修改。
三、使用块参照1. 在CAD中创建新的绘图文件。
2. 使用“插入”命令将块参照导入到当前绘图文件中。
可以通过浏览、拖放或输入文件路径的方式导入。
3. 在绘图文件中，选择块参照并放置到所需位置。
4. 根据需要，可以进行进一步的编辑、复制、删除等操作。
四、管理块参照1. 使用“图层管理器”命令来管理块参照所在的图层。
可以将块参照与其他图形元素分开，方便管理和控制显示。
2. 使用“块属性管理器”命令来查看和编辑块参照的属性。
可以修改块的名称、标注等信息。
3. 使用“块编辑器”命令来对块参照进行高级编辑。
可以修改块的组成元素、调整尺寸比例等。
以上是在CAD中创建和编辑块参照的基本操作步骤。
通过合理使用块参照，可以实现图形元素的重复利用，提高绘图的效率和准确性。
在进行CAD设计时，我们建议多加练习和实践，熟练掌握这一功能的使用技巧。
通过不断学习和探索，我们可以更好地应用CAD软件，提升我们的设计能力和工作效率。
「CAD」块的应用,如何创建块和使用块？
「CAD」块的应用，如何创建块和使用块？
“块”是CAD里非常实用的一个功能，也是使用频率很高的一个命令。
在绘图的时候，有些机械制图符号或者图纸定制的符号需要经常用到。
这时就可以把这个符号定义成一个“块”，需要的时候把这个块插入到图纸里就可以了。
有的时候图纸的部分图形，也可以把它们定义成一个“块”，这样的话，这部分图形就是一个整体了，选择的时候，也是直接选中整个块，而不是部分线条。
1、块的创建
1）绘制图形
2）选择“创建块”命令
a.点击绘图工具栏“创建块”命令图标
b.输入快捷键“B”，回车确认
c.选择菜单栏“绘图”，再选择下拉菜单“块”，再点击“创建”
》》系统弹出“块定义”对话框
3）定义“块”
a.输入名称，这里命名为“序号”
b.点击拾取点，选择圆圈圆心作为基点
c.点击选择对象，框选圆圈和数字作为对象
d.点击确认
4）完成
2、块的使用
1）选择“插入块”命令
a.点击绘图工具栏“插入块”命令图标
b.输入快捷键“i”，回车确认
c.选择菜单栏“插入”，再选择下拉菜单“块”
》》系统弹出“插入”对话框
2）选择块
a.选择之前创建的名称为“序号”的块
b.点击确认
3）指定位置
点击需要插入块的位置
4）完成
总结：
总的来说，在使用一个块之前，需要先创建一个块。
创建好块之后，后面就可以在此图纸文件里按需插入到指定位置了。
当块插入到图纸里后，也可以使用分解命令把块炸开，但是这仅仅是炸开了图面上的那个块图形。
之前创建的块还是存在的，依然可以使用插入块命令将其插入到所需的位置。
CAD中常用的块快捷键命令有哪些
CAD中常用的块快捷键命令有哪些CAD（计算机辅助设计）是一种广泛应用于建筑、机械、电子等领域的设计工具。
在CAD中，块是一组对象的集合，可通过块快捷键命令来快速创建、编辑和管理。
本文将介绍CAD中常用的块快捷键命令，以及它们在设计中的应用。
一、创建和编辑块1. 块定义命令块定义命令（Block）通过该命令可以将选择的对象定义为块，并指定块的名称、插入点等属性。
2. 编辑块命令编辑块命令（Bedit）通过该命令可以进入块编辑模式，对块的内容进行修改和编辑。
3. 更新块定义命令更新块定义命令（Refedit）通过该命令可以更新现有块的定义，包括添加、删除、修改块的内容。
4. 插入块命令插入块命令（Insert）通过该命令可以在绘图中插入已定义的块，并指定插入点、旋转角度等属性。
二、块属性和属性定义1. 块属性定义命令块属性定义命令（Attdef）通过该命令可以定义块的属性，并设置属性的标签、类型、默认值等。
2. 编辑块属性命令编辑块属性命令（Attedit）通过该命令可以编辑已插入块的属性值，或快速修改多个块的属性。
3. 提取块属性命令提取块属性命令（Attout）通过该命令可以从已插入块中提取属性值，并以文本文件的形式输出。
4. 导入块属性命令导入块属性命令（Attin）通过该命令可以将文本文件中的属性值导入到已插入的块中。
三、块操作和管理1. 删除块命令删除块命令（Erase）通过该命令可以删除绘图中已插入的块。
2. 块查找命令块查找命令（Find）通过该命令可以快速查找并选择绘图中的特定块。
3. 替换块命令替换块命令（Replace）通过该命令可以替换绘图中已插入的块为其他块。
4. 复制块命令复制块命令（Copy）通过该命令可以复制块以创建新的实例，并指定插入点、数量等属性。
四、块库和外部参照1. 块库命令块库命令（Tool Palette）通过该命令可以创建和管理块库，将经常使用的块组织起来供快速访问。
CAD块和图块的插入和连接指南
CAD块和图块的插入和连接指南CAD软件作为设计领域的重要工具，有着广泛的应用。
其中，CAD块和图块的插入和连接是设计师们经常用到的技巧之一。
本文将为大家介绍CAD块和图块的插入和连接指南，帮助读者更好地使用CAD软件。
首先，我们需要了解CAD块和图块的概念。
CAD块是一组几何元素的集合，可以是线、弧、圆等，可以是一个构件部分或整个组建。
CAD图块则是一个实体，可以是一个建筑、一辆车或者其他物体。
通过插入和连接CAD块和图块，我们可以快速完成复杂的绘图工作。
插入CAD块的方法很简单。
首先，在CAD软件中选择插入命令，然后选择需要插入的CAD块文件。
点击确定后，可以根据需要调整CAD块的位置、角度和比例。
插入CAD块后，可以对其进行修改和编辑。
这是一个非常方便的功能，能够大大提高设计效率。
连接CAD图块也是一项重要的操作。
连接CAD图块可以将不同图块之间的关系联系起来，形成一个整体。
在CAD软件中，连接图块的方法主要有两种：自动连接和手动连接。
自动连接是指通过CAD软件的自动识别功能，将不同的CAD图块自动连接起来。
在插入CAD图块时，软件会自动寻找和匹配已经插入的图块，从而形成一个整体。
这种方法相对简单快捷，适用于连接数目较多且相对简单的图块。
手动连接是指由设计师自己手动连接CAD图块。
这种方法比较灵活，适用于连接图块较为复杂的情况。
在CAD软件中，我们可以使用各种拖动、旋转、缩放等操作，将不同的图块连接起来。
通过手动连接，我们可以精确地控制连接方式和效果。
除了插入和连接CAD块和图块，我们还可以对其进行进一步的编辑和修改。
CAD软件提供了丰富的编辑工具，包括移动、复制、缩放、旋转等功能，可以根据自己的需要对CAD块和图块进行调整。
同时，CAD软件还支持图层管理、属性设置等高级功能，方便设计师对CAD块和图块进行统一管理和控制。
最后，需要注意的是，在插入和连接CAD块和图块时，我们应该选择合适的块和图块，以及合适的连接方式。
AUTOCAD中使用块功能提升绘图效率
AUTOCAD中使用块功能提升绘图效率
在AUTOCAD绘图过程中，想必大家都会遇到一些重复性的工作，比如频繁绘制相同的图形或者元素。
这时候，块功能就是你提升效率的得力助手。
本文将为大家详细介绍如何在AUTOCAD中巧妙运用块功能，让绘图变得更加高效便捷。
什么是块功能？
在AUTOCAD中，块（Block）是由一组对象组成的单个对象。
通过将这些对象组合成块，你可以轻松地重复使用它们，而无需重复绘制。
块功能不仅可以提高绘图效率，还能保持图纸的整洁和统一性。
如何创建块？
选择对象：选中你想要组合成块的对象。
键入“BLOCK”：在命令行中键入“BLOCK”命令，按照提示设置块的基本属性，如名称、插入点等。
定义块范围：指定对象的范围，确认后这些对象将被组合成一个块。
如何使用块提升绘图效率？
重复元素：对于需要多次重复的元素，将其制作成块，之后只需简单拖拽即可重复插入。
修改便捷：一旦需要修改块内对象，只需修改块定义，所有引用该块的地方都会同步更新。
符号库管理：将常用的符号和图形制作成块，建立自己的符号库，方便日后使用。
小结
通过合理利用AUTOCAD中的块功能，我们可以极大地提升绘图效率，简化绘图流程，避免重复劳动。
在实际应用中，灵活运用块功能，定期整理符号库，对于绘图工作将会事半功倍。
更高效的绘图，从块功能开始！。
CAD中图块编辑和外部引用管理的操作方法
CAD中图块编辑和外部引用管理的操作方法CAD是一种广泛使用的计算机辅助设计软件，它可以帮助设计师们更高效地创建各种图形和设计。
在CAD中，图块编辑和外部引用管理是两个常用的操作方法。
本文将为大家介绍这两个操作的具体步骤和技巧。
首先，我们来看一下图块编辑的操作方法。
图块是CAD中一组图元（包括线条、圆形、文字等）的集合，可以作为一个整体方便地复制、插入和编辑。
下面是一些图块编辑的常见使用场景以及相应的操作步骤。
1. 修改一个已有的图块：打开你的CAD文件，点击主菜单栏中的"图块"栏目，再点击"编辑..."选项。
接着，选择要修改的图块，点击"编辑"按钮。
一个新的窗口会弹出，展示了该图块的所有组成元素。
你可以通过添加、删除或修改这些元素来对图块进行编辑。
编辑完成后，点击保存并退出。
2. 创建一个新的图块：在CAD文件中创建你想要作为图块的图形元素。
选择这些元素，点击"图块"栏目下的"创建..."选项。
然后，你需要选择图块的基点，这是图块的原点，通常是图形的中心点。
选择完基点后，输入图块的名称并点击保存。
3. 插入图块：打开你的CAD文件，点击"图块"栏目下的"插入..."选项。
选择你想要插入的图块并点击确定。
然后，你需要指定图块的插入点。
这个点通常是你想要图块出现的位置。
输入点的坐标后，点击确定即可完成插入。
接下来，我们来了解一下外部引用管理的操作方法。
外部引用是指将一个CAD文件嵌入到另一个CAD文件中，方便对其进行管理和编辑。
下面是一些外部引用管理的常见使用场景以及相应的操作步骤。
1. 插入外部引用：打开你的CAD文件，点击"插入"栏目下的"外部引用"选项。
选择要插入的外部CAD文件并点击确定。
然后，选择你想要插入的图层并点击确定。
如何在AUTOCAD中创建与管理图块库
如何在AUTOCAD中创建与管理图块库在AUTOCAD中，图块库的创建与管理是设计过程中的关键一环。
良好的图块库可以提高设计效率，减少重复劳动，使设计工作更加高效和便捷。
本文将介绍如何在AUTOCAD中创建和管理图块库，让您轻松应对设计项目中的各种需求。
什么是图块库？在AUTOCAD中，图块（Block）是一种由一组对象组成的单元，可以被重复使用。
图块库（BlockLibrary）则是存储和管理这些图块的集合，设计师可以随时调用库中的图块，快速插入到设计中，提高工作效率。
创建图块库步骤选择合适的图块：在设计过程中，将经常使用的对象组合成图块。
保存图块：选择要保存的对象，输入“BLOCK”命令，设置图块名称和基点，保存为图块。
建立图块库：创建一个新的文件夹用于存储图块库。
导入图块：使用“INSERT”命令将保存的图块插入到新建的文件夹中。
管理图块库技巧命名规范：给图块和图块库命名时应采用清晰简洁的命名规范，方便查找和识别。
分类管理：将图块按照功能或类型进行分类管理，便于快速定位所需图块。
更新维护：定期更新和维护图块库，删除不再需要的图块，保持库中内容的整洁和有序。
应用场景举例建筑设计：在建筑设计中，可以将常用的墙体、窗户、门等元素保存为图块，便于快速插入到设计中。
机械设计：在机械设计中，可以将常用的零部件、螺栓、螺母等保存为图块，提高绘图效率。
在AUTOCAD中创建和管理图块库是设计过程中的重要环节，良好的图块库可以提高设计效率，减少重复劳动，使设计工作更加高效和便捷。
合理创建和管理图块库，将为您的设计工作带来便利和效益。
图块库的创建与管理在AUTOCAD设计中具有重要意义，良好的图块库可以极大提高设计效率，是设计工作中不可或缺的利器。
CAD软件动态块使用技巧
CAD软件动态块使用技巧CAD软件是广泛应用于工程设计和制图的工具，其功能强大且灵活。
其中，动态块是CAD软件的重要特性之一，可以提高工作效率和图纸质量。
本文将介绍CAD软件动态块的使用技巧，帮助读者更好地利用该功能。
一、什么是CAD软件动态块CAD软件动态块是一种具有可编辑属性的图块。
与传统的静态图块不同，动态块可以响应用户的输入和操作，实现多样化的功能。
通过定义参数和操作，用户可以根据需要在动态块中实现尺寸调整、属性修改、样式切换等操作。
二、创建动态块的步骤1. 选中需要创建为动态块的对象，点击“块编辑器”按钮进入块编辑器界面。
2. 在块编辑器界面中，使用绘图命令和编辑命令对图块进行编辑，添加参数、操作和属性。
3. 在属性编辑器中，设置参数和操作的属性值，并定义它们之间的关联关系。
例如，可以设置尺寸参数的值与几何约束关联，使其自动调整。
4. 定义动态块的基点，即用户在插入动态块时的参考点。
5. 定义动态块的可见性状态，即当用户进行操作时，不同参数和操作所显示的样式。
6. 完成动态块的编辑后，关闭块编辑器，保存动态块。
三、动态块的应用技巧1. 尺寸调整：通过定义尺寸参数和几何约束，可以实现图块的尺寸调整。
当需要调整图块大小时，只需要修改参数值，图块将自动调整。
2. 属性修改：动态块的属性可以与参数和操作关联，实现自动修改。
例如，在动态块中添加文字属性，与参数关联，当参数值修改时，文字内容也会相应更新。
3. 样式切换：通过定义可见性状态，可以实现图块样式的切换。
例如，一个电器图标可以通过设置可见性状态，实现开/关状态的切换。
4. 操作控制：通过定义操作和约束，可以实现图块的操作控制。
例如，在动态块中添加旋转操作，可以实现图块的旋转功能。
5. 参数表达式：动态块的参数可以通过表达式进行计算和控制。
例如，可以通过表达式设置参数间的关联关系，实现参数间的计算和联动。
四、优化动态块的方法1. 合理使用参数和操作，避免过于复杂的关联关系。
CAD中的块和Xref的高级应用
CAD中的块和Xref的高级应用在CAD软件中，块（Block）和外部引用（Xref）是非常常用的功能，它们可以帮助我们更高效地处理和管理复杂的工作。
本文将介绍CAD中块和Xref的高级应用技巧，帮助读者更好地使用这两个功能。
首先，我们先了解一下CAD中的块。
块是一组图形元素组成的自包含实体，它可以被重复利用，大大简化了绘图和修改的过程。
使用块的好处是可以保持绘图的一致性和准确性，同时也可以节省大量的时间和精力。
一般来说，我们可以通过以下步骤将图形元素转化为块：1. 选择需要转化为块的图形元素；2. 右键点击，选择“创建块”或使用命令“BLOCK”；3. 输入块的名称，选择基点（即块的原点）；4. 将图形元素放入块定义中，并进行一些其他设置；5. 完成后，可以在绘图中直接使用该块。
有了块后，我们可以按需插入和多次重复使用，通过修改块的定义来实现全局更新，非常方便。
此外，CAD软件还提供了一些其他高级的块编辑功能，如快速编辑、属性定义等，能进一步提高工作效率。
接下来，我们将介绍CAD中Xref的高级应用技巧。
Xref是外部引用的简称，它允许我们将一个或多个外部文件插入到当前工作绘图中。
使用Xref的好处是可以将大型或复杂的图形文件拆分成多个部分，方便多个人同时协同操作，同时也减小了文件大小，提高了绘图性能。
在使用Xref时，有几个重要的细节需要注意：1. 插入Xref时，可以选择是否保持原始文件的参照或嵌入；2. 插入Xref时，可以选择是否将Xref的图层保持独立或与当前图纸关联；3. 插入Xref后，可以随时编辑Xref的相关属性；4. 当Xref文件更新时，可以手动或自动更新当前工作绘图。
通过合理使用Xref，我们可以实现工作分工、版本管控等功能，提高整体工作效率和协同能力。
除了上述的基本应用，CAD软件还提供了一些其他有用的功能来增强块和Xref的应用。
例如，我们可以通过块编辑器对块的内部结构进行详细的编辑和管理。
cad块命令详解
动态块具有灵活性和智能性。
用户在操作时可以轻松地更改图形中的动态块参照。
可以通过自定义夹点或自定义特性来操作动态块参照中的几何图形。
这使得用户可以根据需要在位调整块，而不用搜索另一个块以插入或重定义现有的块。
例如，如果在图形中插入一个门块参照，则在编辑图形时可能需要更改门的大小。
如果该块是动态的，并且定义为可调整大小，那么只需拖动自定义夹点或在“特性”选项板中指定不同的大小就可以修改门的大小。
用户可能还需要修改门的打开角度。
该门块还可能会包含对齐夹点，使用对齐夹点可以轻松地将门块参照与图形中的其他几何图形对齐。
可以使用块编辑器创建动态块。
块编辑器是一个专门的编写区域，用于添加能够使块成为动态块的元素。
用户可以从头创建块，也可以向现有的块定义中添加动态行为。
也可以像在绘图区域中一样创建几何图形。
向块中添加参数和动作可以使其成为动态块。
如果向块中添加了这些元素，也就为块几何图形增添了灵活性和智能性。
通过指定块中几何图形的位置、距离和角度，参数可定义动态块的自定义特性。
动作定义了在图形中操作动态块参照时，该块参照中的几何图形将如何移动或更改。
向块中添加动作后，必须将这些动作与参数相关联，并且通常情况下要与几何图形相关联。
向块定义中添加参数后，会自动向块中添加自定义夹点和特性。
使用这些自定义夹点和特性可以操作图形中的块参照。
创建动态块的过程为了创建高质量的动态块，以便达到用户的预期效果，建议按照下列步骤进行操作。
此过程有助于用户高效编写动态块。
步骤1：在创建动态块之前规划动态块的内容在创建动态块之前，应当了解其外观以及在图形中的使用方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中望CAD+教程：管理常用块的便捷方法与技巧
设计师在日常的CAD绘图工作中，将常用零件做成块插入的绘图方式非常普
遍。例如，建筑设计师在绘图时，使用标准的块来生成桌子、床和其它家具摆设，
机械设计师在设计时插入螺钉螺母的块。那么如何管理这些块，以便在后面的绘
图中进行方便的调用？
在中望CAD+中有两种方法：设计中心和工具选项板，这是管理收集块的好
方法，可以很容易的通过设计中心来收集其它图纸中的块，然后用户可以将所有
的块保存在一个简单的分类里。就像是一种样板的块或者收藏的块。当需要插入
块时，只需要从设计中心找到正确的块，然后将其拖入到当前的图纸中，非常简
单。
除此之外，用户可以使用工具选项板得到类似的效果。除了可以建立块的种
类，还可以将常用的块拖进工具选项板，将它们分别放在不同的种类里。例如，
用户可以建立一个新的选项板名称“建筑”，来存放所有常用的建筑块，同时建
立另一个来存放标准机械的块。当使用时，只需要拖拽块到图纸中，将鼠标移动
到要插入块的位置。接下来的操作就和设计中心一样了。
最后，再介绍第三种方法。这种方法比前面的两个更容易，因为用户不需要
打开设计中心或工具选项板，而且可以随时调用块，就好像它们是图纸所包含的
一样。具体的操作步骤如下：
一、收集经常用到的块，把它们放在同一个绘图区内，作为样板图；
二、删除样板图里所有可见对象，然后保存图纸；
三、打开你需要绘制的图纸文件；
四、用插入块命令，将保存的样板图导入。注意，导入后虽然没有可直接看到的
对象，但实际已经加入了样板文件里的块的内容；
五、再使用插入块的时候，会看到样板中的块可以选择进行插入，就像内部块那
样使用；
六、绘制完成后，使用“清理”命令将未使用的块进行删除，以减小最终文件大
小。至此，整个操作过程就完成了。
常用块在CAD设计中具有非常重要的作用，采用合适自己操作习惯的常用块
管理方法，可以让设计工作变得更加有序和高效。作为一款专业的CAD设计软件，
中望CAD+很容易就能够满足设计师对常用块管理的这种需求。或许，用户在日
后的实际操作中，可能还会发现中望CAD+更多令人兴奋的功能和技巧。
