两渐开线齿轮啮合传动时
《机械设计基础习题解》
1.1 如图1.1-1所示为一简易冲床设计方案，试绘制其运动简图，分析其是否具有确定的运动。
如不具有确定的运动，请给出使其有确定相对运动的改进方案。
解：该设计方案的机构运动简图如图 1.1-2所示。
由于其自由度32332410L H F n P P =--=⨯-⨯-=，该设计方案不具有确定的运动。
为使机构的自由度增加，可改一个低副为高副，也可引入一个构件和一个低副。
图1.1-3~5为几种改进方案（修改之处可移至他处出现，从而获得新的改进方案）。
图1.1-1 图1.1-2 图1.1-3图1.1-4 图1.1-5友情提示：折线表示的弹簧起到保证构件3与凸轮接触的作用，不涉及运动副。
1.2 请绘制图示平面机构的运动简图，并计算自由度，确定主动件。
图1.2-(a) 图1.2-(b)（a ）3233241L H F n P P =--=⨯-⨯=，主动件为1 （b ）3235271L H F n P P =--=⨯-⨯=，主动件为1 （c ）3233241L H F n P P =--=⨯-⨯=，主动件为1 （d ）3233241L H F n P P =--=⨯-⨯=，主动件为2图1.2-(c) 图1.2-(d)1.3 请计算图示各机构的自由度。
友情提示：（a）存在局部自由度；（b）存在一高副、中间杆非虚约束；（c）注意焊接符号；（d）存在齿轮高副。
1.4 请计算图示各机构的自由度。
友情提示：（a）存在局部自由度和两个高副；（b）注意焊接符号和复合铰链；（c）曲柄滑块机构＋杆组、虚约束较多；（d）（e）（f）存在复合铰链。
1.5 请计算图示各机构的自由度。
友情提示：（a）A处存在复合铰链；（b）B、C、D处存在复合铰链。
3.1 根据杆长条件和机架判断铰链四杆机构的类型，分别为双曲柄、双摇杆、双摇杆、不符合机架条件的双摇杆机构。
3.2 液压泵机构。
左为曲柄摇块机构，右为曲柄滑块机构。
图3.23.3 压力机的机构属于曲柄滑块机构。
机械设计基础(判断、填空)
第六章平面连杆机构判断题1.铰链四杆机构中的最短杆(就是)曲柄。
（不一定是）2.把（铰链四杆机构）中的最短杆作为机架，就可以得到双曲柄机构。
（曲柄摇杆机构）3.在曲柄长度不相等的双曲柄机构中，主动曲柄作等速转动，从动曲柄作变速转动。
（对）4.家用缝纫机的脚踏板机构是采用(双摇杆)机构。
（曲柄摇杆）5.平面连杆机构的基本形式是铰链四杆机构。
（对）6.曲柄和(连杆)都是连架杆。
（摇杆）7.铰链四杆机构都有连杆和机架。
（对）8.在平面连杆机构中，以最短杆为机架，(就)能得到双曲柄机构。
（不一定）9.在平面四杆机构中，只要两个连架杆都能绕机架作整周转动，必然是双曲柄机构。
（对）10.利用选择不同构件作机架的方法，可以把曲柄摇杆机构改变成双摇杆机构。
（对）11.铰链四杆机构形式的改变，(只能）通过选择不同构件作机架来实现。
(不一定)12.曲柄摇杆机构中，(摇杆)两极限位置所夹锐角称为极位夹角。
(曲柄)13.摆动导杆机构若以曲柄为主动件，导杆一定具有急回特性。
(对)14.因为偏心轮机构中的滑块不能作为主动件，偏心轮机构不存在死点位置。
(对)15.偏置曲柄滑块机构(没有)急回特性。
（有）16.在曲柄摇杆机构中，(当) 曲柄和连杆共线，就是死点位置。
(当摇杆为主动件时)17曲柄极位夹角θ越大，行程速度变化系数K也越大，机构的急回特性越显著。
（对）18.在平面四机构中，凡是能把转动运动转换成往复运动的机构，都会具有急回运动特性。
（对）19.极位夹角θ的大小，是根据设计时事先确定的K值，通过公式求得的。
（对）20.曲柄在死点位置的运动方向与原先的运动方向(相同)。
（不一定相同）21.在实际生产中，机构的死点位置对工作(都是不利的)。
（有利有弊）22.双曲柄机构(没有)死点位置。
（有）23.曲柄摇杆机构中，当曲柄为主动件时机构(有)死点位置。
(没有)24.双摇杆机构无急回特性。
(对)25.四杆机构的死点位置与哪个构件为原动件（无关）。
大学机械设计基础考试练习题及答案221
大学机械设计基础考试练习题及答案21.[单选题]减速器的传动比ｉ（ ）。
A)＞1B)＜1C)＝1答案:A解析:2.[单选题]牙嵌离合器适合于哪种场合的接合？（）A)只能在很低转速或停车时接合B)任何转速下都能接合C)高速转动时接和答案:A解析:3.[单选题]两块平板应采用( )只销钉定位。
A)1只B)2只C)3只答案:B解析:4.[单选题]滚动轴承中,为防止轴承发生疲劳点蚀,应进行 。
A)疲劳寿命计算B)静强度计算C)极限转速验算答案:A解析:5.[单选题]如图所示，三种机构运动简图中，运动不确定是哪几个图？ （ ）C)a）和c）答案:C解析:6.[单选题]下列特点中，（ ）是齿轮机构的优点。
A)适用于大中心距传动B)制造成本低C)可以实现任意两轴之间运动的传递答案:C解析:7.[单选题]起吊重物用的手动蜗杆传动宜采用( )的蜗杆。
A)单头,大升角B)单头,小升角C)多头,大升角答案:B解析:8.[单选题]普通平键联接的主要失效形式是什么？ （ ）A)工作面疲劳点蚀B)工作面挤压破坏C)压缩破裂答案:B解析:9.[单选题]( )是只能承受轴向力的轴承。
A)深沟球轴承B)圆锥滚子轴承C)推力球轴承答案:C解析:10.[单选题]套筒滚子链中,滚子的作用是( )。
A)缓冲吸震B)提高链的承载能力C)减轻套筒与轮齿间的摩擦与磨损答案:C解析:11.[单选题]T1 、T2分别为作用在蜗杆与蜗轮上的扭矩，两扭矩的关系是（ ）。
12.[单选题]滚子链传动中，尽量避免采用过渡链节的主要原因是什么？ （ ）A)制造困难B)价格高C)链板受附加弯曲应力答案:C解析:13.[单选题]浇注温度过高时，铸件会产生( )。
A)冷隔B)粘砂严重C)夹杂物答案:B解析:14.[单选题]螺栓联接的疲劳强度随被联接件刚度的增大而( )。
A)提高B)降低C)不变答案:A解析:15.[单选题]下述离合器中能保证被联接轴同步转动的是( )。
机械基础习题册
机械基础(第五版)习题册第四章齿轮传动§4-1 齿轮传动的类型及应用§4-2 渐开线齿廓1、齿轮传动是利用主动轮、从动轮之间轮齿的啮合来传递运动和动力的。
2、齿轮传动与带传动、链传动、摩擦传动相比，具有功率范围宽，传动效率高，传动比恒定，使用寿命长等一系列特点，所以应用广泛。
3、齿轮传动的传动比是指主动轮与从动轮转速之比，与齿数成反比，用公式表示为 i12=n1/n2=z2/z1。
4、齿轮传动获得广泛应用的原因是能保证瞬时传动比恒定，工作可靠性高，传递运动准确等。
5、按轮齿的方向分类，齿轮可分为直齿圆柱齿轮传动、斜齿圆柱齿轮传动和认字齿圆柱齿轮传动。
6、渐开线的形状取决于基圆的大小。
7、形成渐开线的圆称为基圆。
8、一对渐开线齿轮啮合传动时，两轮啮合点的运动轨迹线称为啮合线。
9、以两齿轮传动中心为圆心，通过节点所作的圆称为节圆。
10、在机械传动中，为保证齿轮传动平稳，齿轮齿廓通常采用渐开线。
11、以同一基圆上产生的两条反向渐开线作齿廓的齿轮称为渐开线齿轮。
12、在一对齿轮传动中，两齿轮中心距稍有变化，其瞬时传动比仍能保持不变，这种性质称为传动的可分离性。
§4-3 渐开线标准直齿圆柱齿轮的基本参数和几何尺寸计算1、齿数相同的齿轮，模数越大，齿轮尺寸越大，轮齿承载能力越强。
2、渐开线齿廓上各点的齿形角不相等，离基圆越远的齿形角越大，基圆上的齿形角等于零度。
3、国家标准规定，渐开线圆柱齿轮分度圆上的齿形角等于200。
4、国家标准规定，正常齿的齿顶高系数ha*=1 。
5、模数已经标准化，在标准模数系列表中选取模数时，应优先采用第一系列的模数。
6、直齿圆柱齿轮的正确啮合条件是：两齿轮的模数必须相等；两齿轮分度圆上的齿轮角必须相等。
7、为了保证齿轮传动的连续性，必须在前一对轮齿尚未结束啮合时，使后继的一对轮齿已进入啮合状态。
§4-4 其他齿轮传动简介1、斜齿圆柱齿轮比直齿圆柱齿轮承载能力强，传动平稳性好，工作寿命长。
渐开线齿形起测圆

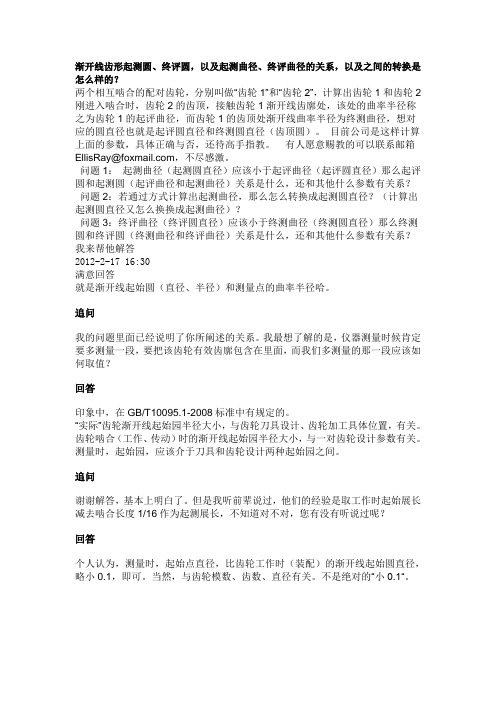

渐开线齿形起测圆、终评圆，以及起测曲径、终评曲径的关系，以及之间的转换是怎么样的？两个相互啮合的配对齿轮，分别叫做“齿轮1”和“齿轮2”，计算出齿轮1和齿轮2刚进入啮合时，齿轮2的齿顶，接触齿轮1渐开线齿廓处，该处的曲率半径称之为齿轮1的起评曲径，而齿轮1的齿顶处渐开线曲率半径为终测曲径，想对应的圆直径也就是起评圆直径和终测圆直径（齿顶圆）。
目前公司是这样计算上面的参数，具体正确与否，还待高手指教。
有人愿意赐教的可以联系邮箱EllisRay@，不尽感激。
问题1：起测曲径（起测圆直径）应该小于起评曲径（起评圆直径）那么起评圆和起测圆（起评曲径和起测曲径）关系是什么，还和其他什么参数有关系？问题2：若通过方式计算出起测曲径，那么怎么转换成起测圆直径？（计算出起测圆直径又怎么换换成起测曲径）？问题3：终评曲径（终评圆直径）应该小于终测曲径（终测圆直径）那么终测圆和终评圆（终测曲径和终评曲径）关系是什么，还和其他什么参数有关系？我来帮他解答2012-2-17 16:30满意回答就是渐开线起始圆（直径、半径）和测量点的曲率半径哈。
追问我的问题里面已经说明了你所阐述的关系。
我最想了解的是，仪器测量时候肯定要多测量一段，要把该齿轮有效齿廓包含在里面，而我们多测量的那一段应该如何取值？回答印象中，在GB/T10095.1-2008标准中有规定的。
“实际”齿轮渐开线起始园半径大小，与齿轮刀具设计、齿轮加工具体位置，有关。
齿轮啮合（工作、传动）时的渐开线起始园半径大小，与一对齿轮设计参数有关。
测量时，起始园，应该介于刀具和齿轮设计两种起始园之间。
追问谢谢解答，基本上明白了。
但是我听前辈说过，他们的经验是取工作时起始展长减去啮合长度1/16作为起测展长，不知道对不对，您有没有听说过呢？回答个人认为，测量时，起始点直径，比齿轮工作时（装配）的渐开线起始圆直径，略小0.1，即可。
当然，与齿轮模数、齿数、直径有关。
不是绝对的“小0.1“。
机械原理第五章
正常齿标准 ha* 1, c* 0.25 短齿标准 ha* 0.8, c* 0.3
（6）渐开线圆柱齿轮的基本（基准）齿廓（齿形）
（1）齿条同侧齿廓为平行的直线，齿廓上各点具有相同的压 力角，即为其齿形角，它等于齿轮分度圆压力角。
（2）与齿顶线平行的任一直线上具有相同的齿距p m 。
（7）斜齿齿轮齿条机构
斜齿轮斜齿条啮 合传动应用较少。
（8）非圆齿轮机构
轮齿分布在非圆柱体上，可实现一对齿轮的变 传动比。需要专用机床加工，加工成本较高， 设计难度较大。
这是利用非圆齿轮变传动比的工作原理，设计的 一种容积泵。现已获得实用新型专利。
2、相交轴之间传递运动 (1) 直齿圆锥齿轮机构
s pb a
公
式
d1=mz1 d2=mz2
db1=mz1cos、
ha = ha*m
db2=mz2cos
hf = (ha* + c* )m
da1 d1 2ha m( z1 2ha* )
da2 d2 2ha m( z2 2ha* )
*
*
d f 1 d1 2h f m(z1 2ha 2c )
3.渐开线方程
如右图所示，以OA为极坐标轴， 渐开线上的任一点K可用向径rK和 展角θK来确定。根据渐开线的性 质，有
rb(K +K ) = AN = KN = rbtanK
故 K = tan K － K
式中K称为渐开线在K点的压力角，它是K点作用力F的方
向(K点渐开线的法线方向)与该点速度VK方向的夹角。
两螺旋角数值不等的斜齿轮啮合时， 可组成两轴线任意交错传动，两轮 齿为点接触，且滑动速度较大，主 要用于传递运动或轻载传动。
齿轮2
齿轮滚刀
二、根切现象、不根切的最少齿数和变位修正法
1.根切现象 用范成法切削标准齿轮时,如果齿轮 的齿数过少，刀具的齿顶就会切去轮齿根 部的一部分，这种现象称为根切。 2.根切原因
.
3. 不产生根切的最少齿数 不根切条件 PN1≥ PB2
ha rsin≥ sin h* m a mZ sin≥ sin 2 a 2 h* 得: Z≥ sin2
（1）无侧隙啮合方程式：
inv 2 tan ( x1 x2 ) /( z1 z2 ) inv
用此公式，已知（ x1+x2 ）时，求出啮合角， 再根据 acos = acos ，进一步求出变位齿轮
1
O1
传动满足无侧隙条件的中心距 a 。
中心距变动系数 y: ym= a- acos ，求出啮合 已知 a ）时，根据 acos = a
每把刀的刀刃形状,按它加工范围的最少齿数齿轮的齿形 来设计。
2.范成法
切削 （沿轮坯轴向） 进刀和让刀 （沿轮坯径向） 范成运动 （模拟齿轮啮合传动） 刀具与轮坯以i12=1/2=Z2 /Z1回转
用同一把刀具,通过 调节i12 ,就可以加工相 同模数、相同压力角 , 不同齿数的齿轮。
齿轮插刀
齿条插刀
ym (r1 r2 ) cos / cos (r1 r2 ) 角， 再根据无侧隙啮合方程式，进一步求出 y ( z1 z )(cos ） 。 变位系数和（2 x1+x2 / cos 1) / 2
2
O2
z z a a ym 1 2 y m 2
重合度与Z1、Z2及有关 齿数愈多 重合度愈大 啮合角愈大 重合度愈小
§10-6 渐开线齿廓的切制原理、根切和最少齿数
齿轮传动的强度设计计算
1. 齿面接触疲劳强度的计算齿面接触疲劳强度的计算中，由于赫兹应力是齿面间应力的主要指标，故把赫兹应力作为齿面接触应力的计算基础，并用来评价接触强度。
齿面接触疲劳强度核算时，根据设计要求可以选择不同的计算公式。
用于总体设计和非重要齿轮计算时，可采用简化计算方法；重要齿轮校核时可采用精确计算方法。
分析计算表明，大、小齿轮的接触应力总是相等的。
齿面最大接触应力一般出现在小轮单对齿啮合区内界点、节点和大轮单对齿啮合区内界点三个特征点之一。
实际使用和实验也证明了这一规律的正确。
因此，在齿面接触疲劳强度的计算中，常采用节点的接触应力分析齿轮的接触强度。
强度条件为：大、小齿轮在节点处的计算接触应力均不大于其相应的许用接触应力，即：⑴圆柱齿轮的接触疲劳强度计算1）两圆柱体接触时的接触应力在载荷作用下，两曲面零件表面理论上为线接触或点接触，考虑到弹性变形，实际为很小的面接触。
两圆柱体接触时的接触面尺寸和接触应力可按赫兹公式计算。
两圆柱体接触，接触面为矩形（2axb），最大接触应力σHmax位于接触面宽中线处。
计算公式为：接触面半宽:最大接触应力:•F——接触面所受到的载荷•ρ——综合曲率半径，（正号用于外接触，负号用于内接触）•E1、E2——两接触体材料的弹性模量•μ1、μ2——两接触体材料的泊松比2）齿轮啮合时的接触应力两渐开线圆柱齿轮在任意一处啮合点时接触应力状况，都可以转化为以啮合点处的曲率半径ρ1、ρ2为半径的两圆柱体的接触应力。
在整个啮合过程中的最大接触应力即为各啮合点接触应力的最大值。
节点附近处的ρ虽然不是最小值，但节点处一般只有一对轮齿啮合，点蚀也往往先在节点附近的齿根表面出现，因此，接触疲劳强度计算通常以节点为最大接触应力计算点。
参数直齿圆柱齿轮斜齿圆柱齿轮节点处的载荷为综合曲率半径为接触线的长度为，3）圆柱齿轮的接触疲劳强度将节点处的上述参数带入两圆柱体接触应力公式，并考虑各载荷系数的影响，得到：接触疲劳强度的校核公式为：接触疲劳强度的设计公式为：•KA——使用系数•KV——动载荷系数•KHβ——接触强度计算的齿向载荷分布系数•KHα——接触强度计算的齿间载荷分配系数•Ft——端面内分度圆上的名义切向力，N；•T1——端面内分度圆上的名义转矩，N.mm；•d1——小齿轮分度圆直径，mm；•b ——工作齿宽，mm，指一对齿轮中的较小齿宽；•u ——齿数比；•ψd——齿宽系数，指齿宽b和小齿轮分度圆直径的比值（ψd=b/d1）。
考研机械原理选择+填空题(含答案)总结
考研机械原理选择+填空题(含答案)1．速度影像的相似原理只能应用于同一构件的各点，而不能应用于整个机构的各点。
2．在右图所示铰链四杆机构中，若机构以AB杆为机架时，Array则为双曲柄机构；以BC杆为机架时，则为曲柄摇杆机构；以CD杆为机架时，则为双摇杆机构；以AD杆为机架时，则为曲柄摇杆机构。
3．在凸轮机构推杆的几种常用运动规律中，等速运动规律有刚性冲击；等加速等减速运动规律和余弦加速度运动规律有柔性冲击；高次多项式运动规律和正弦加速度运动规律没有刚性冲击也没有柔性冲击。
4．机构瞬心的数目Ｎ与机构的构件数k的关系是N=k（k-1）/2.5．作相对运动的3个构件的3个瞬心必然共线。
6．所谓定轴轮系是指所有轴线在运动中保持固定，而周转轮系是指至少有一根轴在运动中位置是变化的。
7. 渐开线齿廓上K点的压力角应是法线方向和速度方向所夹的锐角。
2、作用于机械上驱动力的方向与其作用点速度方向之间的夹角为锐角（锐角，钝角，直角或其他）。
3、当回转件的d/b>5时需进行_静_____平衡,当d/b<5时须进行__动____平衡。
4、铰链四杆机构的三种基本类型是曲柄摇杆机构、双曲柄机构和双摇杆机构。
5、凸轮机构的从动件常用运动规律中，等速运动规律具有刚性冲击，等加速等减速运动规律具有柔性冲击。
6、斜齿圆柱齿轮的法面参数为标准值。
7、国家标准规定将蜗杆分度圆直径标准化是为了__减少蜗轮滚刀的数量__。
8．标准斜齿圆柱齿轮传动的中心距与模数，齿数和螺旋角等参数有关。
1、齿轮齿廓上压力角的定义为啮合点受力方向和速度方向之间所夹的锐角，标准压力角的位置在分度圆上，在齿顶圆压力角最大。
2、标准齿轮的概念是m、a、h a*、c*四个基本参数为标准值，分度圆齿厚与槽宽相等，具有标准齿顶高和齿根高。
3、渐开线齿廓的正确啮合条件是m1=m2,α1= α2；标准安装条件是分度圆与节圆重合；连续传动条件是应使实际啮合线段大于或等于基圆齿距，此两者之比称为重合度。
齿轮传动
齿轮传动科技名词定义中文名称：齿轮传动英文名称：gear drive 定义：利用齿轮传递运动和动力的传动方式。
应用学科：机械工程（一级学科）；传动（二级学科）；齿轮传动（三级学科）以上内容由全国科学技术名词审定委员会审定公布求助编辑百科名片齿轮传动是利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。
具有结构紧凑、效率高、寿命长等特点。
（一）特点齿轮传动是利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。
按齿轮轴线的相对位置分平行轴圆柱齿轮传动、相交轴圆锥齿轮传动和交错轴螺旋齿轮传动。
具有结构紧凑、效率高、寿命长等特点。
齿轮传动是指用主、从动轮轮齿直接、传递运动和动力的装置。
在所有的机械传动中，齿轮传动应用最广，可用来传递相对位置不齿轮传动远的两轴之间的运动和动力。
齿轮传动的特点是：齿轮传动平稳，传动比精确，工作可靠、效率高、寿命长，使用的功率、速度和尺寸范围大。
例如传递功率可以从很小至几十万千瓦；速度最高可达300m/s；齿轮直径可以从几毫米至二十多米。
但是制造齿轮需要有专门的设备，啮合传动会产生噪声。
（二）类型（1）根据两轴的相对位置和轮齿的方向，可分为以下类型：<1>直齿圆柱齿轮传动；<2> 斜齿圆柱齿轮传动<3>人字齿轮传动；<4>锥齿轮传动；<5>交错轴斜齿轮传动。
（2）根据齿轮的工作条件，可分为：<1>开式齿轮传动式齿轮传动，齿轮暴露在外，不能保证良好的润滑。
<2>半开式齿轮传动，齿轮浸入油池，有护罩，但不封闭。
<3>闭式齿轮传动，齿轮、轴和轴承等都装在封闭箱体内，润滑条件良好，灰沙不易进入，安装精确，轮传动有良好的工作条件，是应用最广泛的齿轮传动。
齿轮传动可按其轴线的相对位置分类。
齿轮传动按齿轮的外形可分为圆柱齿轮传动、锥齿轮传动、非圆齿轮传动、齿条传动和蜗杆传动。
按轮齿的齿廓曲线可分为渐开线齿轮传动、摆线齿轮传动和圆弧齿轮传动等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、 两渐开线齿轮啮合传动时，当两轮的 略有改变时，
两齿轮仍能保持原传动比传动，此特性称为齿轮传动
的 。
2、 构件具有确定运动的条件为 的数目 机构
的自由度。
3、 渐开线上任意一点的 线必与其 相切。
4、 对基本轮系，根据其运动时各轮轴线位置是否固定可将它分为
和 两大类。
5、 根据滚动轴承代号，分别写出相应的含义6212表示轴承类
型 ，内径尺寸 mm。
6、 键联接按其齿形不同，可分为 、 、花键联接。
7、 三角胶带按剖分面尺寸大小分 等型号，其公称长度是指
长度。
8、闭式齿轮传动中，常见的两种疲劳损坏形式是
和 。
9、带传动工作时，带的最大应力发生在 。
10、滚动轴承的额定寿命是指可靠性为 的寿命。
11、非液体摩擦滑动轴承常见的失效形式为 和 。
12构件具有确定运动的条件为 的数目 机构
的自由度。
13渐开线上任意一点的 线必与其 圆相切。
14根据滚动轴承代号，分别写出相应的含义6216表示轴承类
型 ，内径尺寸 mm。
15键联接按其齿形不同，可分为 、 、花键联接。
16三角胶带按剖分面尺寸大小分 等型号，其公称长度是指
长度。
17、闭式齿轮传动中，常见的两种疲劳损坏形式是
和 。
18、带传动工作时，带的最大应力发生在 。
19、滚动轴承的额定寿命是指可靠性为 的寿命。
20、非液体摩擦滑动轴承常见的失效形式为 和 。
21、联接螺纹常采用 ，传动螺纹常采用
22、滚动轴承的主要失效形式是 和 。
23两渐开线齿轮啮合传动时，当两轮的 略有改变时，
两齿轮仍能保持原传动比传动，此特性称为齿轮传动的 。
24构件具有确定运动的条件为 的数目 机构
的自由度。
25渐开线上任意一点的 线必与其 相切。
26对基本轮系，根据其运动时各轮轴线位置是否固定可将它分为
和 两大类。
27根据滚动轴承代号，分别写出相应的含义6218表示轴承类
型 ，内径尺寸 mm。
28键联接按其齿形不同，可分为 、 、花键联接。
29三角胶带按剖分面尺寸大小分 等型号，其公称长度是指
长度。
30、闭式齿轮传动中，常见的两种疲劳损坏形式是
和 。
31带传动工作时，带的最大应力发生在 。
32、滚动轴承的额定寿命是指可靠性为 的寿命。
33、非液体摩擦滑动轴承常见的失效形式为 和 。
在疲劳曲线上，以循环基数N0为界分为两个区：当N≥N0时，为
（ ）区；当N＜N0时，为（ ）区。
34．刚度是指机械零件在载荷作用下抵抗（ ）的能力。
零件材料的弹性模量越小，其刚度就越（ ）。
35．润滑油的（ ）性越好，则其产生边界膜的能力就越强；
（ ）越大，则其内摩擦阻力就越大。
36．为改善润滑油在某些方面的性能，在润滑油中加入的各种具有独
特性能的化学合成物即为（ ）。
37．正是由于（ ）现象，使带传动的传动比不准确。
带传动的主要失效形式为（ ）和（ ）。
38．蜗杆传动的主要缺点是齿面间的（ ）很大，
因此导致传动的（ ）较低、温升较高。
39．链传动水平布置时，最好（ ）边在上，（ ）在下。
40．设计中，应根据被联接轴的转速、（ ）和（ ）选
择联轴器的型号。
41．径向滑动轴承的半径间隙与轴颈半径之比称为（ ）；
而（ ）与（ ）之比称为偏心率。
42．对于普通平键，考虑到载荷分布的不均匀性，双键联接的强度按
（ ）个键计算。
43．当所受轴向载荷通过（ ）时，螺栓组中各螺栓承
受的（ ）相等。
44．从结构上看，带轮由（ ）、轮辐和（ ）三部分
组成。
45．在直齿圆柱齿轮传动的接触疲劳强度计算中， 以（ ）
为计算点，把一对轮齿的啮合简化为两个（ ）相接
触的模型。
46．按键齿齿廓曲线的不同，花键分为（ ）花键和
（ ）花键。
47．请写出两种螺纹联接中常用的防松方法：（ ）和
（ ）。
48．疲劳曲线是在（ ）一定时，表示疲劳极限γN与
（ ）之间关系的曲线。
49．理论上为（ ）接触或（ ）接触的零件，在载
荷作用下，接触处局部产生的应力称为接触应力。
50．开式齿轮传动的主要失效形式是：（ ）和
（ ）。
51．径向滑动轴承的条件性计算主要是限制压强、（ ）和
（ ）不超过许用值。
52．在类型上，万向联轴器属于（ ）联轴器，
凸缘联轴器属于（ ）联轴器
