8.2.1 轴承端盖的结构设计轴承端盖用于轴向固定轴承外圈，调整轴向间隙和承受轴向力。
轴承端盖的结构形式有凸缘式和嵌入式。
本设计中采用凸缘式轴承端盖。
其主要的结构尺寸如下8.2.2 检查孔与检查孔盖结构设计检查孔用来检查传动零件的啮合及润滑情况等，并可由此向箱体内注油，检查孔应开在箱盖上部便于观察传动零件啮合情况的位置，其尺寸大小要便于手伸入进行检查操作。
为了防止杂物进入机体内，平时用盖板封住，盖板可用铸铁，钢板或有机玻璃制成。
因本设计为双级圆柱齿轮减速器，故其检查孔盖的设计如下所示：8.2.3 放油孔及螺塞为了更换减速器箱体内的污油，应在箱体底部油池的最低处设置放油孔。
平时用螺塞堵住并用封油圈加强密封。
为了便于污油排除，常将箱体的内底面设计成向放油孔方向倾斜1°~1.5°。
8.2.4 起盖螺钉为了便于开启箱盖，可在箱盖凸缘上装设1~2个起盖螺钉，当拆卸箱体时，可先拧动此螺钉，以使箱盖与箱体分离，起盖螺钉的直径一般等于凸缘连接螺栓直径，螺纹的有效长度应大于箱盖凸缘厚度。

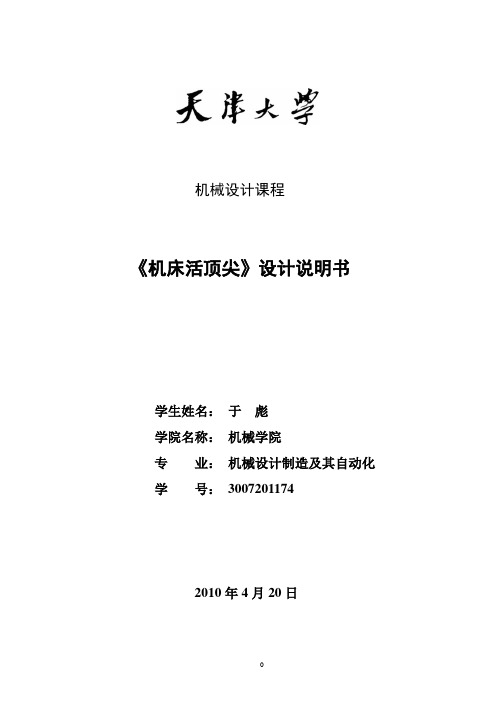

机床活顶尖设计说明书
机械设计课程
《机床活顶尖》设计说明书
学生姓名：**
学院名称：机械学院
专业：机械设计制造及其自动化
学号：**********
2010年4月20日
活顶尖大作业任务书
姓名：于彪 年级：07级 专业：机械设计制造及其自动化专业 班级：4班
指导教师：张俊 设计完成日期：2010年4月20日 一、题目：机床活顶尖
原始数据和已知条件：
顶尖处受力：径向力 F r =1500N 轴向力 F x =750N 转速：n =500r min ⁄ 设计寿命：3000h 二、工作量：
1、计算说明书一份；（将任务书置于计算说明书首页）
2、装配图一张。
三、设计要求
1、确定轴承组合结构方案；
2、对轴承进行寿命计算和静强。

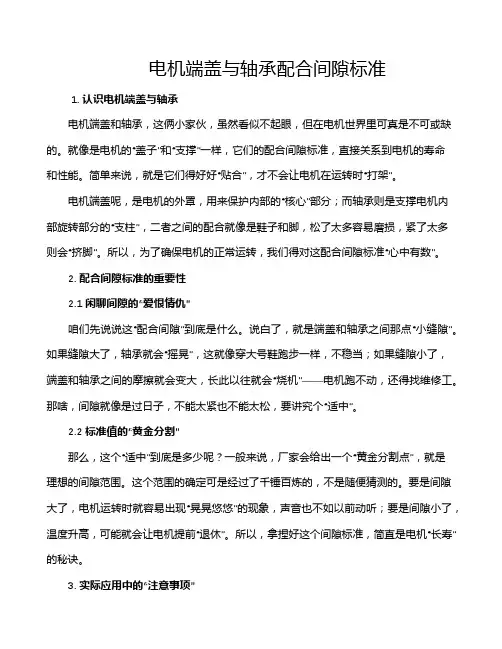

电机端盖与轴承配合间隙标准
电机端盖与轴承配合间隙标准1. 认识电机端盖与轴承电机端盖和轴承，这俩小家伙，虽然看似不起眼，但在电机世界里可真是不可或缺的。
就像是电机的“盖子”和“支撑”一样，它们的配合间隙标准，直接关系到电机的寿命和性能。
简单来说，就是它们得好好“贴合”，才不会让电机在运转时“打架”。
电机端盖呢，是电机的外罩，用来保护内部的“核心”部分；而轴承则是支撑电机内部旋转部分的“支柱”，二者之间的配合就像是鞋子和脚，松了太多容易磨损，紧了太多则会“挤脚”。
所以，为了确保电机的正常运转，我们得对这配合间隙标准“心中有数”。
2. 配合间隙标准的重要性2.1 闲聊间隙的“爱恨情仇”咱们先说说这“配合间隙”到底是什么。
说白了，就是端盖和轴承之间那点“小缝隙”。
如果缝隙大了，轴承就会“摇晃”，这就像穿大号鞋跑步一样，不稳当；如果缝隙小了，端盖和轴承之间的摩擦就会变大，长此以往就会“烧机”——电机跑不动，还得找维修工。
那啥，间隙就像是过日子，不能太紧也不能太松，要讲究个“适中”。
2.2 标准值的“黄金分割”那么，这个“适中”到底是多少呢？一般来说，厂家会给出一个“黄金分割点”，就是理想的间隙范围。
这个范围的确定可是经过了千锤百炼的，不是随便猜测的。
要是间隙大了，电机运转时就容易出现“晃晃悠悠”的现象，声音也不如以前动听；要是间隙小了，温度升高，可能就会让电机提前“退休”。
所以，拿捏好这个间隙标准，简直是电机“长寿”的秘诀。
3. 实际应用中的“注意事项”3.1 测量间隙的“窍门”别看这间隙的标准看起来简单，实际操作时可得小心翼翼。
测量间隙的时候，首先得选择合适的工具。
通常用的工具有塞尺、千分尺等等，这些都是“精准度”的保障。
测量的时候，得把工具平稳地放入端盖和轴承之间，别让它“打滑”了。
然后再对照标准，看看是不是“在行列里”。
如果超标了，那就得想办法调整，确保一切“按规矩”。
3.2 定期检查的重要性有句话说得好，“常在河边走，哪有不湿鞋”。
端盖课程设计说明书
一、设计任务根据所给的“端盖”零件，设计加工工艺规程。
二、原始资料被加工“端盖”零件图1张图1:端盖零件简图三、完成材料(1)被加工工件的零件图（AutoCAD制图）——1张（A3）(2) 机械加工工艺过程卡片——1张(3) 课程设计说明书——1份摘要本文的任务是加工工艺规程，包括被加工工件的零件图（AutoCAD格式）1张、工件实体UG图1张、机械加工工艺过程卡片1张、以及课程设计说明书1份。
文章首先对“端盖”零件进行了简要分析，并阐述了端盖的部分作用。
然后，根据零件的性质及零件图上各端面的粗糙度，确定了加工毛坯的工序过程。
关键词：工艺规程 , 端盖目录1、端盖零件的用途、技术要求及工艺分析 (4)1.1端盖的用途 (4)1.2端盖的技术要求 (4)1.3端盖的工艺性分析 (5)1.4确定端盖的生产类型 (6)2、确定毛坯、绘制毛坯简图 (6)2.1选择毛坯 (6)2.2公差等级 (6)2.3绘制毛坯图 (7)3、工艺路线的确定 (7)3.1定位基准的选择 (7)3.1.1粗基准的选择 (8)3.1.2精基准的选择 (8)3.2表面加工方法的确定 (8)3.3加工阶段划分 (9)3.4工序的集中与分散 (9)3.5加工工序顺序的安排 (9)3.6确定工序路线 (11)4、机床设备及工艺装备的选用 (12)4.1机床设备的选用 (12)4.2工艺装备的选用 (13)5、总结 (13)6、参考文献 (14)1、端盖零件的用途、技术要求及工艺分析1.1端盖的用途端盖应用广泛，是非常重要的机械零件之一。
端盖的一般作用是：（a）轴承外圈的轴向定位；（b）防尘和密封，除本身可以防尘和密封外，也常和密封件配合以达到密封的作用；（c）位于车床电动机和主轴箱之间的端盖，主要起传递扭矩和缓冲吸震的作用，使主轴箱的转动平稳。
因此该零件应具有足够的强度、钢度耐磨性和韧性，以适应端盖的工作条件。
该零件的主要工作表面为左右端面以及左端面的外圆表面，在设计工艺规程时必须重点考虑。
轴承座端盖槽标准
轴承座端盖槽标准
轴承座端盖槽的标准包括以下几种：
1. DIN 3760：德国标准化学会（DIN）制定的一种标准，用于轴承座端盖槽的尺寸和形状。
2. ISO 6194：国际标准化组织（ISO）制定的一种标准，用于轴承座端盖槽的尺寸和形状。
3. ANSI/ASME B31.3：美国国家标准学会（ANSI）/美国机械工程师学会（ASME）制定的一种标准，用于轴承座端盖槽的尺寸和形状。
4. JIS B 1551：日本工业标准（JIS）制定的一种标准，用于轴承座端盖槽的尺寸和形状。
这些标准规定了轴承座端盖槽的宽度、深度、形状以及公差等方面的要求，以确保轴承安装时的准确性和稳定性。
根据具体的应用需求，选择适合的标准进行设计和制造。
轴承端盖加工工艺
轴承端盖加工工艺
轴承端盖加工工艺主要包括如下步骤：
1. 材料准备：根据轴承端盖的材质和规格要求，选择合适的材料，并进行必要的预处理，例如锻造、切割等。
2. 加工设备准备：根据轴承端盖的尺寸和形状要求，选择合适的加工设备，如车床、铣床、钻床等，并进行必要的装夹和调整。
3. 车削：根据轴承端盖的外形要求，进行车削加工，包括车削外圆、内孔等，以及切削螺纹等其他加工工序。
4. 铣削：根据轴承端盖的形状要求，进行铣削加工，包括平面铣削、凸台铣削等。
5. 钻孔：根据轴承端盖的安装和固定要求，进行钻孔加工，包括定位孔、螺栓孔等。
6. 研磨和抛光：根据轴承端盖的表面精度和光洁度要求，进行研磨和抛光处理，以提高表面质量。
7. 清洗和除油：对加工完毕的轴承端盖进行清洗和除油处理，以去除表面的污垢和油脂，确保产品的清洁度。
8. 检验和包装：对加工完成的轴承端盖进行尺寸检验和外观检查，合格后进行包装，以便运输和存放。
以上是一般常见的轴承端盖加工工艺流程，具体情况还需要根据实际产品的要求和加工设备的情况进行调整和优化。
凸缘式轴承端盖标准尺寸表
凸缘式轴承端盖标准尺寸表
凸缘式轴承端盖是机械设备中常见的零部件，用于封闭轴承和
保护内部机械零件不受外部环境的影响。
端盖的尺寸标准通常由国
际标准化组织（ISO）或国家标准制定机构制定，以确保其在不同设
备中的通用性和互换性。
根据ISO标准，凸缘式轴承端盖的尺寸通常包括直径、厚度、
螺孔尺寸和螺孔数量等方面的参数。
这些尺寸参数的具体数值取决
于轴承的型号和尺寸，因此在实际应用中，需要根据具体的轴承型
号和设备要求来选择合适的端盖尺寸。
此外，不同制造厂家可能会制定自己的标准尺寸表，以满足特
定设备或行业的需求。
因此，在选择凸缘式轴承端盖时，除了参考ISO标准外，还需要考虑到设备的实际应用情况和制造厂家的建议。
总的来说，凸缘式轴承端盖的标准尺寸表是根据国际标准和制
造厂家的实际情况来确定的，用户在选择和应用时应该综合考虑这
些因素，以确保端盖能够满足设备的要求并具有良好的互换性和通
用性。
端盖的结构特点和类型
Produced by Мiss Хiè
按钮
JL106 端盖的结构特点和类型
JL106-1 端盖零件图
（二）端盖的类型 轴承端盖分为嵌入式和凸缘式两种。每种又有闷盖和透盖之分。中
间有孔的叫透盖, 中间无孔的叫闷盖。
Produced by Мiss Хiè
按钮
JL106 端盖的结构特点和类型
凸缘式轴承端盖
凸缘式轴承端盖利用螺钉固定在箱体上，结构尺寸大，零件数目较 多，但安装、拆卸、调整轴承轴向游隙比较方便，密封性能也很好， 所以应用广泛。但缺点是外廓尺寸大，又需一组螺钉来联接。其结构 见图3所示。
ProducJeLd10b6y-М2 i凸ss缘Хi式è 轴承端盖结构
按钮
JL106 端盖的结构特点和类型
JL106 端盖的结构特点和类型
JL106 端盖的结构特点和类型
一、端盖的结构特点和类型
（一）端盖的结构特点 减速器端盖与齿轮、手轮、带轮统称为盘盖类零件，这
类零件的特点是轴向尺寸小，径向尺寸较大，零件的主体多 状的凸缘，并在径向分布有螺孔、光孔、销孔、键槽、 轮辐、肋板等局部结构。
嵌入式轴承端盖
嵌入式轴承端盖结构简单、紧凑，无需固定螺钉，外径小，重量轻， 外伸轴尺寸短。但装拆端盖和调整轴承间隙困难，密封性能差，座孔 上开槽，加工费时。因此，嵌入式轴承端盖多用于重量轻、结构紧凑 的场合。其结构见图4所示。
ProdJuLc1e0d6-b3y嵌М入iss式Х轴iè承端盖结构
按钮
