第六章设备生产能力计算及选型
刮板输送机设计计算及选型讲解
4.1刮板输送机输送能力的计算4.1.1工作面刮板输送机的输送生产能力计算刮板输送机输送能力Q 按下式计算：Q =3600Av ρ （4-1）式中 Q ——刮板输送机输送量（t/h ）； A ——溜槽上物料装载断面（m 2）； v ——刮板链条速度（m/s ）； ρ——物料堆积密度（t/m 3）。
4.1.2溜槽上物料断面积A 计算图4-1 溜槽中货载最大断面积溜槽上物料断面积A ：4)(21211200321D h b b b C h b A A A A e π-⨯-++=-+= （4-2）式中 A 1、A 2——单侧挡板溜槽上物料断面各部分的面积（m 2）；A 3——导向管断面面积（m 2）； b ——溜槽宽度（m ）； h 0——溜槽槽口高度（m ）； b 0——溜槽槽口宽度（m ）；h 1——刮板输送机工作时档煤净高（m ）； α——物料的动堆积角，取α=20˚；m 3.020tan )085.02.073.0(tan )(121=︒⨯-+=⨯-+=αb b b hb 1——溜槽上框架宽度（m ）； b 2——溜槽距挡板的距离（m ）； D ——导向管直径（m ）；C e ——装载系数。
)(m 159.0 407.014.33.0)085.02.073.0(9.021087.056.022=⨯-⨯-+⨯⨯+⨯=AQ =3600×0.159×1.04×0.9=535(t/h)4.1.3刮板输送机上的物料断面面积的计算当给定工作面刮板输送机的生产能力，验算溜槽最大物料断面面积A'：159.0119.09.004.136004003600=<=⨯⨯=='A v Q A e ρ(m 2)所设计的刮板输送机中部槽尺寸满足生产能力要求。
4.2刮板输送机水平弯曲段几何参数的计算工作面刮板输送机，随着采煤机的移动，需要整体逐段向煤壁推移，使工作面刮板输送机呈蛇形弯曲状态。
食品工厂设计
一 计算方法
物料衡算的基本资料是“技术经济定额指标” ，而 技术经济定额指又是工厂在生产实践中积累起来的经验 数据，这些数据因具体条件而异，如地区差别、机械化 程度、原料品种、成熟度、新鲜度及操作条件等不同， 选用时要根据具体条件而定，一般老厂改造按该厂原有 的技术经济定额为计算依据，新建厂则参考相同类型、 相近条件工厂的有关技术经济定额指标，再以新建厂的 实际情况作修正。
对于淡旺季明显的产品，如饮料、月饼、 巧克力可按下式计算：
Q=Q旺+Q中+Q淡 Q旺：旺季产量 Q中：中季产量
Q淡：淡季产量
3.生产班制
一般食品工厂每天生产班次为1~2班，淡季 一班，中季二班，旺季三班制，这根据食品工厂 工艺和原料特性及设备生产能力来决定，若原料 供应正常，或厂有冷库贮藏室及半成品加工设备， 可以延长生产期，不必突击多开班次，这样有利 于劳动力平衡、设备利用充分、成品正常销售， 便生产管理，经济效益提高。
（9）罐装后需要杀菌的食品最好采用连续杀菌或高温短时 杀菌，高浓缩操作的食品应采用真空浓缩以减少温度对产品 色泽和口味的影响，特别是对热敏性的食品，需要注意。
（10）结合我国国情。在进行产品工艺设计时，必须以我国 具体情况出发，在市场消费水平，相关机械设备及电气仪表 制造能力，劳动就业与生产自动化水平关系等方面做出恰当 的衡量，综合考虑。在引进国外先进技术和设备时，要考虑 是否适合我国生产实际，并注意消化吸收，以缩短与发达国 家的水平差距。
（11）确保安全生产，以保证人身和设备安全。
二、生产工艺流程设计
生产方法确定以后，就开始工艺流程的设计。有如下内容：
（一）确定生产线数目 根据产品方案及生产规模，视生产实际情况，结合投资大 小，确定生产线及生产线数目。如果产量大，可采用几条生产 线，以便生产调剂，设备护理等。 （二）确定生产线自动化程度 生产线有间歇和连续两种。在确定生产线自动化程度时， 根据生产特点和技术成熟性，结合生产规模，一般采用先进、 经济、合理的自动化生产线，高品质产品生产配以自动化在线 检测，以保证产品质量。 （三）工艺流程图的设计 工艺流程图的设计主要包括生产工艺流程示意图，生产工 艺流程草图和生产工艺流程图三个阶段。
钢铁厂设计原理

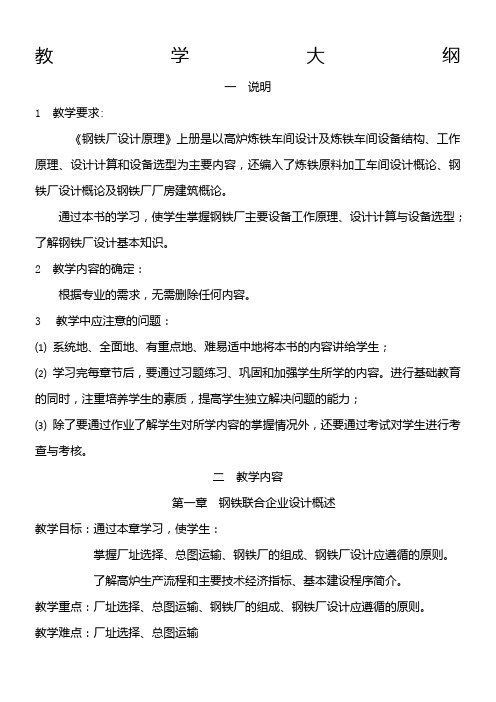

教学大纲一说明1 教学要求:《钢铁厂设计原理》上册是以高炉炼铁车间设计及炼铁车间设备结构、工作原理、设计计算和设备选型为主要内容，还编入了炼铁原料加工车间设计概论、钢铁厂设计概论及钢铁厂厂房建筑概论。
