砂的筛分析试验报告
砂的颗粒级配实验实习报告

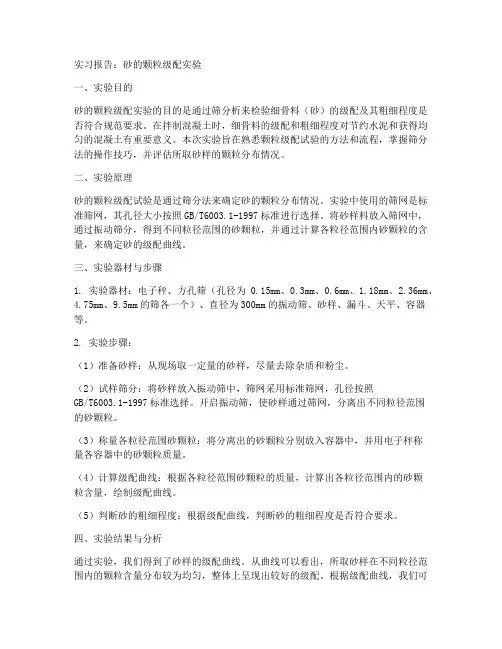

实习报告：砂的颗粒级配实验一、实验目的砂的颗粒级配实验的目的是通过筛分析来检验细骨料（砂）的级配及其粗细程度是否符合规范要求。
在拌制混凝土时，细骨料的级配和粗细程度对节约水泥和获得均匀的混凝土有重要意义。
本次实验旨在熟悉颗粒级配试验的方法和流程，掌握筛分法的操作技巧，并评估所取砂样的颗粒分布情况。
二、实验原理砂的颗粒级配试验是通过筛分法来确定砂的颗粒分布情况。
实验中使用的筛网是标准筛网，其孔径大小按照GB/T6003.1-1997标准进行选择。
将砂样料放入筛网中，通过振动筛分，得到不同粒径范围的砂颗粒，并通过计算各粒径范围内砂颗粒的含量，来确定砂的级配曲线。
三、实验器材与步骤1. 实验器材：电子秤、方孔筛（孔径为0.15mm、0.3mm、0.6mm、1.18mm、2.36mm、4.75mm、9.5mm的筛各一个）、直径为300mm的振动筛、砂样、漏斗、天平、容器等。
2. 实验步骤：（1）准备砂样：从现场取一定量的砂样，尽量去除杂质和粉尘。
（2）试样筛分：将砂样放入振动筛中，筛网采用标准筛网，孔径按照GB/T6003.1-1997标准选择。
开启振动筛，使砂样通过筛网，分离出不同粒径范围的砂颗粒。
（3）称量各粒径范围砂颗粒：将分离出的砂颗粒分别放入容器中，并用电子秤称量各容器中的砂颗粒质量。
（4）计算级配曲线：根据各粒径范围砂颗粒的质量，计算出各粒径范围内的砂颗粒含量，绘制级配曲线。
（5）判断砂的粗细程度：根据级配曲线，判断砂的粗细程度是否符合要求。
四、实验结果与分析通过实验，我们得到了砂样的级配曲线。
从曲线可以看出，所取砂样在不同粒径范围内的颗粒含量分布较为均匀，整体上呈现出较好的级配。
根据级配曲线，我们可以计算出砂的粗细程度指标，如平均粒径、中值粒径等。
这些指标对于评估混凝土的性能具有重要意义。
实验过程中，我们发现振动筛分过程中要注意调节振动频率和筛网角度，以确保砂颗粒能够顺利通过筛网。
此外，在称量砂颗粒时要尽量减小误差，确保实验结果的准确性。
砂的筛分试验实验报告
竭诚为您提供优质文档/双击可除砂的筛分试验实验报告篇一：砂的筛分实验试验四砂的筛分析试验一、实验目的和原理：砂的颗粒级配，即表示砂大小颗粒的搭配情况。
砂的粗细程度，是指不同粒径的砂粒混合在一起后的总体的粗细程度，通常有粗纱、中砂与细纱之分。
在配制混凝土时，这两个因素（砂的颗粒级配和砂的粗细程度）应同时考虑。
控制砂的颗粒级配和粗细程度有很大的技术经济意义，它们是评定砂质量的重要指标。
用级配区表示砂的颗粒级配，用细度模数表示砂的粗细。
二、主要仪器设备和工具：实验筛、托盘天平、烘箱、台秤、摇筛机等三、实验步骤1.用于筛分析的试样应先筛除大于10mm颗粒，并记录其筛余百分率。
如试样含泥量超过5%，应先用水洗。
然后将试样充分拌匀，用四分法缩分至每份不少于550g的试样两份，在105±5℃下烘干至恒重，冷却至室温后备用。
2.准确称取烘干试样500g，置于按筛孔大小顺序排列的套筛最上一只筛上，将套筛装入筛机摇筛约10min(无摇筛机可采用手摇)。
然后取下套筛，按孔径大小顺序逐个在清洁的浅盘上进行手筛，直至每分钟的筛出量不超过试样总量的0.1%时为止。
通过的颗粒并入下一号筛中一起过筛。
按此顺序进行，至各号筛全部筛完为止。
3.试样在各号筛上的筛余量均不得超过下式的量：mr?Ad300Ad200质量仲裁时，生产控制检验时，mr?式中：mr—筛余量，gD—筛孔尺寸，mmA—筛的面积，mm24.称量各号筛筛余试样的质量，精确至1g。
所有各号筛的筛余试样质量和底盘中剩余试样质量的总和与筛余前的试样总质量相比，其差值不得超过1%。
否则应将该筛余试样分成两份，再次进行筛分，并以其筛余量之和作为该号筛的筛余量。
5.计算实验结果6.分计筛余百分率各号筛的筛余量除以试样总质量的百分率(精确至0.1%)。
7.累计筛余百分率该号筛上的分计筛余百分率与大于该号筛的各号筛上的分计筛余百分率之总和(精确至0.1%)。
8.根据各筛的累计筛余百分率，绘制筛分曲线，评定颗粒级配。
砂的筛分析实验报告
砂的筛分析实验报告实验目的：本实验旨在通过筛分仪对砂的颗粒大小进行测定，并分析其筛分结果，了解砂的颗粒大小分布情况。
实验原理：筛分是指利用多个大小不一的筛网将物料进行筛选，通过筛子的大小来分离不同粒度的微粒，以达到粒度分布的目的。
本实验采用的筛分仪是一种常用的仪器，它主要由筛框、筛网及振动机构等组成。
实验步骤：1. 将精细筛、中筛和粗筛分别码放在上下各两架筛分机上，记录各个筛子的筛孔大小和编号。
2. 取一定量的砂样（约200g），称量后放入上端精细筛内。
3. 开启筛分机开关，通过振动使砂样开始筛分。
4. 分别取下精细筛、中筛和粗筛中的砂样，进行称量、计算及记录，得到每个筛孔内所含砂样的质量，最后计算得到分布率和累积率。
实验结果：经过筛分后，得到的砂的颗粒大小分布率如下表所示：筛孔编号筛孔大小（mm）筛孔内砂样质量（g）分布率（%）累积率（%）1 0.063 4.98 2.49 2.492 0.125 14.40 7.20 9.693 0.250 38.10 19.05 28.744 0.500 65.22 32.61 61.355 1.000 50.76 25.38 86.736 2.000 13.54 6.77 93.507 大于2.000 2.00 1.00 94.50分析：从上表中可以看出，本次砂的筛分结果中，砂的颗粒大小分布单峰，集中在0.5mm以下，其中0.25mm以下的颗粒占总量的48.74%，大于2mm的颗粒占比不到1%。
而累积率曲线呈现出明显的S形，说明随着筛孔尺寸的增大，砂的颗粒细度逐渐增大。
通过对筛分结果的分析，可以得出该砂样的颗粒分布情况，为后期不同工程设计提供了参考。
结论：通过本次砂的筛分实验，得到了砂样的颗粒大小分布率和累积分布率。
分析结果表明，砂样的颗粒单峰集中在0.5mm以下，颗粒分布逐渐增大，为后期不同工程设计提供了参考。
砂的筛分析实验报告
砂的筛分析实验报告砂的筛分析实验报告一、引言砂是一种常见的颗粒状物质，其粒径大小对于建筑材料、水泥混凝土等工程应用具有重要影响。
为了了解砂的粒度分布情况，筛分析实验被广泛应用于土工、材料科学等领域。
本实验旨在通过筛分分析方法，对砂的粒度进行定量研究。
二、实验方法1. 实验材料准备：本实验选用的砂样品来源于自然砂矿，经过采集、清洗、干燥等处理后，得到符合实验要求的试样。
2. 实验仪器和设备：a. 筛分机：采用国家标准GB/T 6003-2017中规定的筛分机，具备可调节振动频率和振幅的功能。
b. 筛网：采用标准筛网，分别为2mm、1mm、0.5mm、0.25mm、0.125mm、0.063mm等规格。
3. 实验步骤：a. 将筛分机平稳放置在实验台上，并连接电源。
b. 按照从大到小的顺序，依次将筛网安装在筛分机上，并确保筛网与筛分机之间无间隙。
c. 取适量的砂样品放入筛分机的进料口，并启动筛分机。
d. 经过一定时间的筛分过程后，关闭筛分机，记录每个筛网上的砂样品质量。
e. 将每个筛网上的砂样品转移到相应的容器中，并称量其质量。
f. 根据筛网孔径和砂样品质量，计算出每个筛网上的砂样品的筛余量和筛通量。
三、实验结果与分析根据实验所得数据，我们可以得到砂样品在不同筛网上的筛余量和筛通量。
通过对筛余量和筛通量的统计分析，可以得到砂样品的粒度分布情况。
1. 筛余量分析：筛余量是指砂样品中未能通过筛网而被筛下的颗粒量。
根据筛余量的大小，可以判断砂样品中不同粒径的颗粒所占的比例。
通常情况下，筛余量随着筛网孔径的减小而逐渐增加。
2. 筛通量分析：筛通量是指砂样品中能够通过筛网而被筛下的颗粒量。
筛通量的大小反映了砂样品中不同粒径的颗粒所占的比例。
通常情况下，筛通量随着筛网孔径的减小而逐渐减少。
根据实验数据，我们可以绘制出砂样品的粒度分布曲线，以直观地反映砂样品中不同粒径颗粒的含量。
通过对曲线的分析，可以得到砂样品的粒度特征，如中值、偏度和峰度等指标。
砂筛分析报告

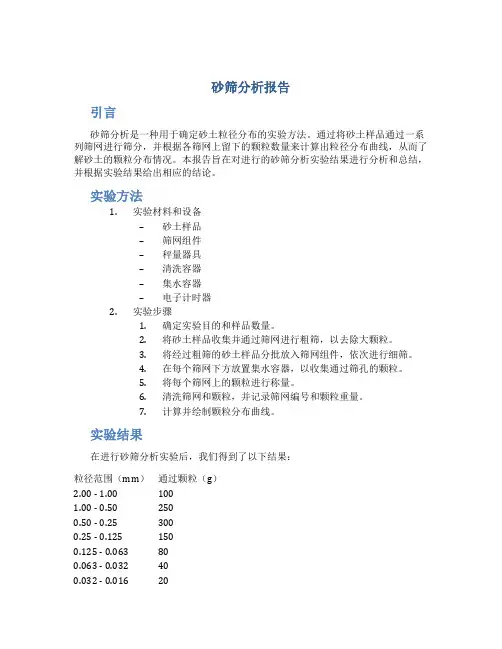

砂筛分析报告引言砂筛分析是一种用于确定砂土粒径分布的实验方法。
通过将砂土样品通过一系列筛网进行筛分，并根据各筛网上留下的颗粒数量来计算出粒径分布曲线，从而了解砂土的颗粒分布情况。
本报告旨在对进行的砂筛分析实验结果进行分析和总结，并根据实验结果给出相应的结论。
实验方法1.实验材料和设备–砂土样品–筛网组件–秤量器具–清洗容器–集水容器–电子计时器2.实验步骤1.确定实验目的和样品数量。
2.将砂土样品收集并通过筛网进行粗筛，以去除大颗粒。
3.将经过粗筛的砂土样品分批放入筛网组件，依次进行细筛。
4.在每个筛网下方放置集水容器，以收集通过筛孔的颗粒。
5.将每个筛网上的颗粒进行称量。
6.清洗筛网和颗粒，并记录筛网编号和颗粒重量。
7.计算并绘制颗粒分布曲线。
实验结果在进行砂筛分析实验后，我们得到了以下结果：粒径范围（mm）通过颗粒（g）2.00 - 1.00 1001.00 - 0.50 2500.50 - 0.25 3000.25 - 0.125 1500.125 - 0.063 800.063 - 0.032 400.032 - 0.016 200.016 - 0.008 10＜0.008 5结果分析与讨论根据实验结果，我们可以看出砂土样品的颗粒分布情况。
从上表可以看出，随着粒径减小，通过颗粒的重量逐渐减小，符合砂土颗粒分布的基本规律。
在砂筛分析中，通常使用颗粒分布曲线来表示砂土样品的粒径分布情况。
我们可以绘制出以下砂土颗粒分布曲线：砂土颗粒分布曲线砂土颗粒分布曲线从上图可以看出，砂土样品中的颗粒主要集中在0.25 - 0.125 mm和0.50 - 0.25 mm的粒径范围内，而较大和较小的颗粒数量相对较少。
根据砂土颗粒分布曲线的形状，我们可以对砂土的工程性质进行初步判断。
例如，当曲线越平坦时，砂土的工程性质越好；而当曲线越陡峭时，砂土的工程性质越差。
结论根据本次砂筛分析实验的结果和分析，我们得出以下结论：1.砂土样品的颗粒分布主要集中在0.25 - 0.125 mm和0.50 - 0.25 mm的粒径范围内。
砂筛分实验
评定标准： 当砂的累计筛余 均处于表中的任 何一个级配区中， 则颗粒级配合格， 否则级配 不合格。
根据600μm孔径 筛（控制粒级） 累计筛余百分率 划分为Ⅰ、Ⅱ、 Ⅲ三个级配区。
注意： 砂的实际颗粒级配与表中所列数字相比，除4.75mm和600μm筛档外，
可以略有超出，但超出总量应小于5％。
结果整理
1、计算分计筛余百分率 各号筛的分计筛余百分率为各号筛上的筛余量除 以试样总量(m1)的百分率，准确至0.1％。 2、计算累计筛余百分率 各号筛的累计余百分率为该号筛及大于该号筛的 各号筛的分计筛余百分率之和，准确至0.1%。
3、根据各筛的通过百分率，绘制砂的颗粒 级配曲线图。
4、计算细度模数，准确至0.01。
300称μm取各筛的筛m余5 量，进a行5 计算A。5 = A4+a5
150μm
m6
a6
A6 = A5 +a6
试验步骤
1、准确称取烘干试样500g，准确至1g，置于套筛的最上 一只筛。
2、将套筛装入摇筛机，开动摇筛机筛10min，然后取出 套筛。
3、再按筛孔大小顺序，从最大的筛号开始，在清洁的浅 盘上逐个进行手筛，直到每分钟的筛出量不超过试样总量的 0.1％时为止.
4、将筛出通过的颗粒并人下一号筛，和下一号中的试样 一起过筛，按此顺序进行，直到各号筛全部筛完为止。
5、称量各筛筛余试样的质量，精确至1g，并记录在试验 报告表上。
6、计算报告表中记录的分计筛余量的总量并与筛分前的 试样总量比较，其相差不得超过1％（495g）。
7、将各筛筛余的试样装在一起，称量其总质量并与筛分 前的试样总量比较，其相差不得超过1％ （495g） 。
2、将标准套筛从大孔径至小孔径顺序依次排列形 成一组套筛。
砂筛分析实验
砂筛分析实验一、实验目的与要求通过试验，获得砂的级配曲线，即颗粒大小分布情况，判定砂的颗粒级配情况，计算出砂的细度模数，评定砂的规格，并掌握砂颗粒粗细程度和颗粒搭配间的关系，掌握砂质量好坏的判定依据并为拌制混凝土时选用原材料作准备。
二、实验仪器摇筛机、标准筛、天平、烘箱、浅盘、毛刷和容器等三、实验操作1、按要求称取四分后的干燥试样500g，精确至1g；2、将标准筛按孔径由大到小顺序叠放，加底盘后，将试样倒到最上层4.75mm筛内，加盖后，置于摇筛机上，摇筛5 min；3、将整套筛自摇筛机上取下，按孔径大小，逐个用手于洁净的盘上进行筛分，通过的颗粒并入下一号筛内并和下一号筛中的试样一起过筛。
4、称量各号筛的筛余试样质量。
四、数据处理(1)分计筛余百分率——各筛的筛余量除以试样总量的百分率，精确至0.1%。
(2)累计筛余百分率——该筛上的分计筛余百分率与大于该筛的分计筛余百分率之和，精确到1%。
筛孔尺寸(mm ）筛余量(g)分计筛余(%)累计筛余(%)4.752.361.180.6000.3000.150底盘(3)细度模数：Mx=，单次精确至0.01，平均精确至0.1，取两次试验结果算术平均值，且两次结果之差不得大于0.2。
(4)级配的鉴定：绘制筛孔尺寸－累计筛余曲线，或对照规定的级配区范围，判定级配是否良好。
累计筛余(％)筛孔尺寸(mm)1区2区3区10.0 0 0 04.75 10～0 10～0 10～02.36 35～5 25～0 15～01.18 65～35 50～10 25～00.600 85～71 70～41 40～160.300 95～80 92～70 85～550.150 100～90 100～90 100～90五、注意事项1、四分法缩取试样用分料器直接分取或人工四分。
将取回的砂试样拌匀后摊成厚度约20mm的饼状，在其上划十字线，分成大致相等的四份，取其对角线的两份混合后，再按同样的方法持续进行，直至缩分后的材料量略多于试验所需的数量为止。
砂的筛分实验
砂的筛分析试验试验目的(一)、目的及适用范围:适用于测定普通混凝土用天然砂的颗粒级配及细度模数。
(二)、仪器设备:(1)试验筛--孔径为10.0、5.00、2.50mm的圆孔筛和孔径为1.25、0.630、0.315、0.160mm的方孔筛,以及筛的底盘和盖各一只,筛框为300mm或200mm。
其产品质量要求应符合现行的国家标准《试验筛的规定;(2)天平-----称量1000g,感量lg;(3)摇筛机;(4)烘箱-----能使温度控制在105±5℃;(5)浅盘和硬、软毛刷等。
(三)、试样制备应符合下列规定: 按缩分方法进行缩分,用于筛分析的试样,颗粒粒径不应大于10mm。
试验前应先将来样通过10mm筛,并算出筛余百分率。
然后称取每份不少于550g的试样两份,分别倒人两个浅盘中,在105士5℃的温度下烘干到恒重。
冷却至室温备用。
注:恒重系指相邻两次称量间隔时间不大于3h的情况下,前后两次称量之差小于该项试验所要求的称量精度(下同)。
(四)、筛分析试验应按下列步骤进行: 准确称取烘干试样500g,置于按筛孔大小(大孔在上、小孔在下)顺序排列的套筛的最上一只筛(即5mm筛孔筛)上;将套筛装入摇筛机内固紧,筛分时间为10min左右;然后取出套筛,再按筛孔大小顺序,在清洁的浅盘上逐个进行手筛,直至每分钟的筛出量不超过试样总量的0.1%时为止,通过的颗粒并入下一个筛,并和下一个筛中试样一起过筛,按这样顺序进行,直至每个筛全部筛完为止;(五)、筛分析试验结果应按下列步骤计算:5.1计算分计筛余百分率(各筛上的筛余量除以试样总量的百分率),精确至0.1%;5.2计算累计筛余百分率(该筛上的分计筛余百分率与大于该筛的各筛上的分计筛余百分率之总和〉,精确至1%。
5.3根据各筛的累计筛余百分率评定该试样的颗粒级配分布情况;5.4按下式计算砂的细度模数μf(精确至0.0l):μf=式中:β1β2β3β4β5β6分别为5.00、2.50、1.25、0.630、0.315、0.160mm各筛上的累计筛余百分率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
临沂大学建筑学院
《土木工程材料》试验报告
试验项目: 骨料得筛分析实验
专业班级: 土木工程二班
实验分组第一组
试验地点:试验三区１0６建筑材料试验室
试验时间：
指导教师:
(说明:试验成绩=报告成绩×个人权重,个人权重平局值为1，试验成绩最大为90～1０0)
骨料得筛分析试验
一、实验目得
测定砂得颗粒级配与粗细程度,作为混过凝土用砂得技术依据
二．主要仪器设备
1、试验筛孔径为5、00ｍｍ、
2、50ｍm、1、25mm、０、63ｍｍ、０、３１5mｍ、0、16ｍｍ、0、１7５mm得方孔筛，以及筛得底盘与盖各一只。
筛框为300m ｍ或20０mｍ。
试验筛应满足GＢ/T６00３、2中防筛得规定。
2、天平
3、摇筛机
4、浅盘、硬(软)毛刷、容器、小勺等。
三．实验步骤
1、将试验筛由上至下按孔径大小顺序叠置,加底盘。
２、称取试样500ｇ,倒置孔径为５ｍm筛内，加盖后，至于摇筛机上摇筛约5ｍｉn。
３、将整套筛自摇筛机上取下,按孔径大小顺序在洁净浅盘上逐渐进行手筛,至每分钟得筛出量不超过式样得总量得0、1% 。
通过得颗粒并入下号筛中,并于下一号筛中得试样一起过筛，每一个筛依次全部筛完为止。
4、分别称量各号筛上得筛余量(精确至1g),及分计筛余量,在计算出分计筛余量得百分率。
所有各筛得分计筛余量与底盘中剩余量得总与与与筛分前得试样总量相比,其差值不得超过试样总量得１% ,否则必需重做试验。
四．测定结果
1、计算分计筛余百分率a,即各号筛上得筛余量出以试样总量得百分率(精确至
0、１%)。
2、计算累计筛余百分率Ａ,即各号筛上分计筛余百分率与大于该号筛得各号筛得各号筛上分计筛余百分率得总与（精确至0、１%)。
3、根据各筛得累计筛余百分率A,查表或绘制筛分曲线,评定该试样得颗粒级配分布情况。
4、按下式计算砂得细度模数Ｍx(精确至0、０1),即
Mｘ=
式中:A1、A2、Ａ3、Ａ4、A5、A６、A7－-－--依次为5、０0、2、５0、1、2５、
五、总结。
