CAD编辑技巧-定义属性块、创建块
CAD编辑技巧
在CAD编辑中常会遇到同样图形或类似图形的重复输入，不仅花费大量时间，而且会增加无谓的错误。
为了作图的方便，CAD提供了块功能，即把要重复输入的内容做成块，以块得形式存放在硬盘中，以便下次的使用。
1、粗糙度块的创建
打开AUTO CAD ，右击左下方“极轴”复选按钮，如下图设置，增量角为60，点击确定。
然后再单击使其处于打开状态。
选择绘图工具栏中的“直线”或输入“L”ENTER，进行直线绘制，画出如下图图形示
从“绘图”菜单中找到“块”，再在“块”子菜单中找到“属性定义”，设置完后，点击确定或输入ATT enter 打开属性定义
设置完定义属性后，按下方命令完成下图，如果插入的0.6字体过小，不能在屏幕上显示，可以右击，选择“特性”，对字体的高度进行改写，在通过移动把0.6放到适当位置。
写入W+enter 或在绘图栏中找到创建块，如下图所示，点击拾取基点，回到CAD绘图画面，点击任意一点，为作图方便一般都选特殊点，再按enter 回到写块界面，再点击对象拾取，符号和图形一次全选定，按enter，回到写块界面，选择块得保存路径，最后点击确定
下次要插入粗糙度时，直接插入“块”，选择“粗糙度”，如下图点击确定插入。
CAD块编辑技巧
CAD块编辑技巧CAD（计算机辅助设计）软件是广泛应用于工程设计和制图领域的工具。
在CAD软件中，块是一种重要的概念，它可以帮助用户快速创建和编辑图形元素。
本文将介绍一些CAD块编辑的基本技巧和实用方法。
1. 创建块（Block）首先，我们需要了解如何创建块。
在CAD软件中，选择要创建块的图形元素，然后使用“创建块”命令（通常是输入“BLOCK”或点击工具栏上的相应图标）将它们组合成一个块。
在弹出的对话框中，输入块的名称和属性，然后点击“确定”以创建块。
创建块后，您可以对其进行编辑和操作，而不会影响到其他元素。
2. 编辑块定义编辑块定义是CAD软件中常见的操作。
您可以选择块，然后使用“编辑块定义”命令（通常是输入“EDITBLOCK”或点击工具栏上的相应图标）对块进行修改。
在块编辑模式下，您可以添加、删除或移动图形元素，以及修改属性等。
编辑完成后，点击“保存块定义”以保存所做的更改。
3. 实例化块实例化块是在画布上插入已创建的块定义。
您可以使用“插入块”命令（通常是输入“INSERT”或点击工具栏上的相应图标）选择要插入的块，并指定插入的位置和比例。
插入块后，您可以根据需要进行平移、旋转或缩放等操作。
4. 块属性编辑块属性是块定义中采用的一种特殊元素。
您可以使用“块属性编辑”命令（通常是输入“ATTEDIT”或点击工具栏上的相应图标）对块属性进行编辑。
在弹出的对话框中，您可以添加、删除或修改块属性的值。
编辑完成后，点击“确定”以保存所做的更改。
5. 块参照管理在CAD软件中，块参照是指将外部图纸或文件作为块引入当前绘图中的操作。
当其他图纸或文件发生更改时，块参照会自动更新，以保持与外部文件的同步。
您可以使用“块参照管理器”命令（通常是输入“XREF”或点击工具栏上的相应图标）管理已插入的块参照。
在块参照管理器中，您可以修改块参照的路径、类型和状态等。
6. 块属性提取块属性提取是一种能够从块定义中提取属性信息的操作。
CAD中块定义和块编辑的方法
CAD中块定义和块编辑的方法CAD软件是目前广泛应用于设计与制图行业的工具，其中的块定义和块编辑功能是非常重要且常用的操作。
本文将介绍CAD中块定义和块编辑的方法，帮助读者更好地利用这些功能来提高工作效率。
一、块定义在CAD软件中，块定义是指将一组构件组合成一个整体的过程。
通过将多个图元或对象组合成一个块，可以方便地重复使用和修改，节省设计时间并提高准确性。
块的定义步骤如下：1. 选择需要组合成块的图元或对象，可以用鼠标按住拖拽来框选。
2. 在CAD工具栏或命令行输入“BLOCK”命令，按下回车键。
3. 在弹出的对话框中，输入块的名称和描述信息。
4. 选择“块基点”，即块的插入点，通常选择图元的重心或中心点。
5. 确认后，CAD会将选择的图元或对象组合成一个块，并在图纸上显示为一个整体。
二、块编辑块定义完成后，可以随时对块进行编辑和修改。
CAD软件提供了丰富的块编辑功能，可以对块的各个属性进行调整和修改。
常见的块编辑操作有以下几种：1. 移动和旋转：选择块后，使用移动和旋转命令可以对块进行位置和角度的调整。
只需选择块的基点和目标位置或旋转角度，就能完成相应的操作。
2. 缩放和镜像：CAD软件提供了缩放和镜像命令，可以对块进行大小和镜像状态的修改。
选择块后，按照提示进行缩放或镜像操作即可。
3. 修改属性：块的属性可以通过修改命令进行调整。
选择块后，使用修改命令，点击需要修改的属性，然后输入新的属性值即可完成修改。
4. 分解和删除：有时候需要对块进行分解或删除操作。
选中块，使用分解命令可以将块拆分为单独的图元或对象；使用删除命令可以将选中的块从图纸中完全删除。
需要注意的是，块编辑操作会对块的所有实例产生效果，即块在图纸中的所有副本都会被修改。
因此，在进行块编辑之前，最好先备份原始文件，以防修改后无法恢复。
通过以上介绍，相信读者对CAD中块定义和块编辑的方法有了一定的了解。
这些功能在CAD设计与绘图中非常重要，可以提高工作效率和准确性。
CAD中编辑块定义的技巧
CAD中编辑块定义的技巧在CAD软件中，块被定义为一组对象的集合，可以作为单个对象进行操作和编辑。
块的使用可以极大地提高绘图效率，同时还能保证绘图的一致性和准确性。
本文将介绍CAD中编辑块定义的一些技巧。
1. 创建块定义：首先，选择需要组合成块的对象。
可以使用选择工具来框选所需的对象，也可以逐个选择。
对象选中后，右键点击弹出快捷菜单，在菜单中选择“创建块定义”。
弹出的对话框中，可以为块定义指定一个有意义的名称，并选择其他相关的设置。
点击确定，块定义就创建成功了。
2. 命名块定义：为了方便识别和管理，在创建块定义时给它们命名是非常重要的。
可以使用简短但有意义的名称，如“Chair”、“Table”等。
同时，建议在命名中避免使用特殊字符或空格，以避免在后续操作中出现问题。
3. 复制和编辑块定义：一旦创建了块定义，就可以在绘图中使用它们了。
首先，选择块定义，右键点击弹出快捷菜单，在菜单中选择“插入块实例”。
通过将鼠标放置在绘图中，可以将块实例放置在所需的位置。
可以重复使用已创建的块定义，以节省绘图时间。
4. 修改块定义：如果在创建块定义后需要对其进行修改，可以选择块实例，右键点击弹出快捷菜单，在菜单中选择“编辑块”。
这将打开一个新的编辑窗口，可以在其中对块定义进行修改。
一些常见的修改包括移动、旋转、缩放和修改对象的属性等。
5. 更新块定义：在对块定义进行修改后，需要及时更新块实例，以保持绘图的一致性。
只需要选择块实例，右键点击弹出快捷菜单，在菜单中选择“更新块”。
块实例将根据更新后的块定义进行相应的修改。
6. 删除块定义：如果不再需要某个块定义，可以选择块实例，右键点击弹出快捷菜单，在菜单中选择“删除块实例”。
这将从绘图中删除该块实例。
7. 保存和导出块定义：CAD软件允许将块定义保存为外部文件，以便在其他绘图中重用。
选择块定义，右键点击弹出快捷菜单，在菜单中选择“导出块定义”。
可以选择保存的路径和文件名，点击确定即可保存块定义。

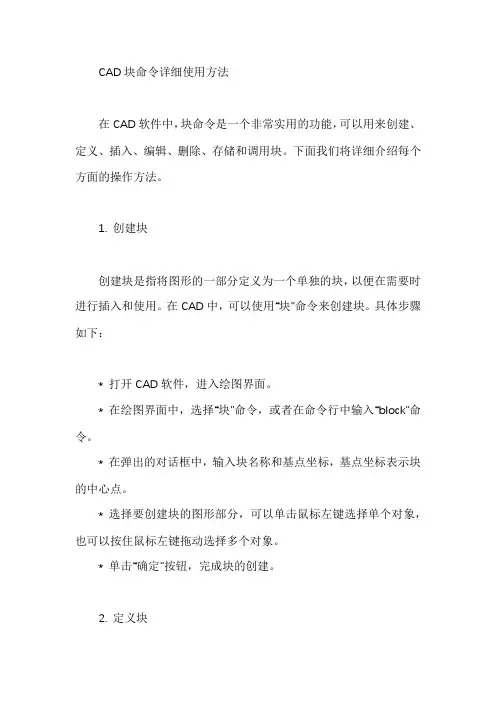

cad块命令的详细使用方法
CAD块命令详细使用方法在CAD软件中，块命令是一个非常实用的功能，可以用来创建、定义、插入、编辑、删除、存储和调用块。
下面我们将详细介绍每个方面的操作方法。
1. 创建块创建块是指将图形的一部分定义为一个单独的块，以便在需要时进行插入和使用。
在CAD中，可以使用“块”命令来创建块。
具体步骤如下：* 打开CAD软件，进入绘图界面。
* 在绘图界面中，选择“块”命令，或者在命令行中输入“block”命令。
* 在弹出的对话框中，输入块名称和基点坐标，基点坐标表示块的中心点。
* 选择要创建块的图形部分，可以单击鼠标左键选择单个对象，也可以按住鼠标左键拖动选择多个对象。
* 单击“确定”按钮，完成块的创建。
2. 定义块定义块是指将一个或多个图形对象组合成一个块，并为其分配名称和基点。
在CAD中，可以使用“定义块”命令来定义块。
具体步骤如下：* 打开CAD软件，进入绘图界面。
* 在绘图界面中，选择“定义块”命令，或者在命令行中输入“defblock”命令。
* 在弹出的对话框中，输入块名称和基点坐标，基点坐标表示块的中心点。
* 选择要定义为块的图形对象，可以单击鼠标左键选择单个对象，也可以按住鼠标左键拖动选择多个对象。
* 单击“确定”按钮，完成块的定义。
3. 插入块插入块是指将已定义的块插入到CAD图纸中。
在CAD中，可以使用“插入”命令来插入块。
具体步骤如下：* 打开CAD软件，进入绘图界面。
* 在绘图界面中，选择“插入”命令，或者在命令行中输入“insert”命令。
* 在弹出的对话框中，选择要插入的块名称和插入位置。
* 单击“确定”按钮，完成块的插入。
4. 编辑块编辑块是指对已插入的块进行编辑和修改。
在CAD中，可以使用“编辑块”命令来编辑块。
具体步骤如下：* 打开CAD软件，进入绘图界面。
* 在绘图界面中，选择“编辑块”命令，或者在命令行中输入“blockedit”命令。
* 在弹出的对话框中，选择要编辑的块名称和编辑模式（整体、分解、旋转等）。
如何在CAD中创建和编辑块属性
如何在CAD中创建和编辑块属性在CAD软件中，创建和编辑块属性是一项重要的技能，它可以使我们更有效地管理和控制图形设计中各个元素的属性。
下面将介绍一些基本的步骤和技巧，希望能帮助读者更好地掌握这项技能。
步骤1：创建块定义首先，我们需要创建一个块定义，也就是将多个图形对象组合成一个整体，并对这个整体添加属性。
要创建块定义，我们可以通过以下方式之一：- 在主菜单中选择 "插入"->"块"->"创建块"，然后选择组合成块的对象，并设置块的基点和名称。
- 使用命令行输入 "BLOCK" 命令，然后选择组合成块的对象，并按照提示设置块的基点和名称。
步骤2：编辑块定义一旦块定义创建完成，我们就可以对其进行编辑，包括添加和修改属性。
要编辑块定义，可以使用以下方式之一：- 在主菜单中选择 "编辑"->"块"->"编辑块定义"，然后选择要编辑的块定义。
- 使用命令行输入 "BEDIT" 命令，然后选择要编辑的块定义。
步骤3：添加块属性在块定义编辑模式下，我们可以添加块属性。
要添加块属性，可以按照以下步骤操作：- 在主菜单中选择 "插入"->"块"->"属性"，然后选择要添加属性的位置，并按照提示填写属性的信息，包括属性名和默认值。
- 使用命令行输入 "ATTDEF" 命令，然后选择要添加属性的位置，并按照提示填写属性的信息。
步骤4：编辑块属性一旦块属性添加完成，我们可以对其进行编辑和修改。
要编辑块属性，可以按照以下步骤操作：- 在块定义编辑模式下，选择要编辑的属性，并使用命令行输入"ATTEDIT" 命令，然后按照提示修改属性的值。
cad写块、插入块、编辑块、属性定义块精编版
创建和使用块一、创建新图块（一）创建新图块的三种方式要创建一个新图块，首先要绘制组成图块的实体，然后用创建块的相应命令完成块的创建。
AutoCAD 2006提供了三种方法调出创建新图块的对话框。
菜单方式：【绘图】→【块】→【创建…】图标方式：单击绘图工具栏上的创建块按钮。
键盘输入方式：BLOCK（二）创建新图块下面我们介绍最常用的一种方法来创建一个新图块。
单击绘图工具栏上的“创建块”按钮后，AutoCAD打开“块定义”对话框，如图8-1所示。
8-1 块定义对话框该对话框中各部分的功能如下：1．“名称”文本框在其中输入图块名称。
2．“基点”选项组用于确定图块插入点位置。
单击拾取点按钮，然后移动鼠标在绘图区内选择一个点。
也可在X、Y、Z文本框中输入具体的坐标值。
3．“对象”选项组选择构成图块的对象及控制对象显示方式。
单击“选择对象”按钮，AutoCAD将隐藏块定义对话框，用户可在绘图区内用鼠标选择构成块的对象，右击鼠标结束选择。
则块定义对话框重新出现。
单击“快速选择”按钮，打开快速选择对话框。
用户可通过该对话框进行快速过滤，选择满足一定条件的对象。
选择“保留”选项，则在用户创建完图块后，AutoCAD将继续保留这些构成图块的对象，并将它们当作一个普通的单独对象来对待。
选择“转化为块”选项，则在用户创建完图块后，AutoCAD将自动将这些构成图块的对象转化为一个图块来对待。
选择“删除”选项，则在用户创建完图块后，AutoCAD将删除所有构成图块的对象目标。
4．“预览图标”选项组控制是否显示图块图标。
选择“不包括图标”选项后，AutoCAD将不会显示用户新定义图块的几何轮廓图标。
选择“从块的几何图形创建图标”选项后，AutoCAD将在“预览图标”选项组的右边显示用户新定义图块的几何轮廓图标。
5．“插入单位”列表框设置当用户从AutoCAD设计中心拖放该图块时的插入比例单位。
6．“说明”列表框用户可在其中输入与所定义图块有关的描述性文字。
如何使用CAD进行块的定义和插入
如何使用CAD进行块的定义和插入在CAD（计算机辅助设计）软件中，块（Block）是指一组对象的集合，可以被重复使用。
使用块可以提高工作效率，简化设计过程。
本文将介绍如何使用CAD进行块的定义和插入，并提供一些使用技巧。
一、块的定义1. 打开CAD软件，并选择一个空白的绘图区域。
2. 使用绘图工具绘制一个或多个对象，这些对象将被定义为一个块。
3. 选择这些对象，右键点击，并选择“块定义”（或使用快捷键“Ctrl+Shift+C”）。
4. 在弹出的对话框中，填写块的属性，如名称、插入点、缩放因子等，然后点击“确定”完成块的定义。
二、块的插入1. 在CAD软件中，选择“插入”菜单（或使用快捷键“I”）。
2. 在弹出的对话框中，选择需要插入的块，并点击“确定”。
3. 在绘图区域内选择插入块的位置，并点击鼠标左键进行插入。
4. 可以通过拖动、旋转、镜像等操作调整插入的块的位置和方向。
5. 在需要重复插入相同块的位置，可以使用“创建多个实例”选项，以提高工作效率。
三、块的属性1. 可以对已插入的块进行属性修改，如位置、旋转角度、缩放比例等。
选择要修改的块，右键点击并选择“属性”（或使用快捷键“Ctrl+1”）。
2. 在弹出的属性编辑器中，可以修改块的各个属性值。
3. 若要修改所有实例的属性，选择块并右键点击，选择“编辑属性”（或使用快捷键“Ctrl+E”）。
4. 在属性编辑器中，修改属性值，然后点击“确定”应用修改。
四、块的编辑和更新1. 可以对已定义的块进行编辑，选择要编辑的块并右键点击，“编辑块”（或使用快捷键“Ctrl+E”）。
2. 在块编辑模式下，可以对块内的对象进行添加、删除、移动、修改等操作。
3. 完成编辑后，点击“关闭块编辑器”保存修改并关闭编辑模式。
4. 如果更改了块定义，可以使用“更新块”功能来更新已插入的块实例。
选择要更新的块并右键点击，“更新块定义”。
五、块的导出与导入1. 在需要的时候，可以将定义好的块导出保存为外部文件，以便在其他绘图中使用。
CAD绘图中的块编辑技巧
CAD绘图中的块编辑技巧块编辑是CAD软件中非常常用且强大的功能之一。
它可以帮助我们在绘图过程中更高效地操作和管理图形元素。
本文将介绍几种常用的CAD绘图中的块编辑技巧，帮助读者更好地利用这一功能。
一、块的创建与编辑1. 创建块：选择需要创建成块的对象，点击“块编辑”命令，在弹出的对话框中输入块的名称，并定义块的基点和比例等属性。
点击确定后，选中的对象将会被合并为一个块对象。
2. 编辑块：选中已经创建的块对象，双击进入块编辑模式。
在块编辑模式下，可以对块内的元素进行编辑、删除、添加等操作。
编辑完成后，点击“退出块编辑”命令即可退出块编辑模式。
二、块的复制与重复1. 复制块：选中已经创建的块对象，使用“复制”命令进行复制。
复制时可以指定复制的数量、距离和方向等参数。
通过复制块，可以快速生成多个相同或相似的图形元素。
2. 重复块：选中已经创建的块对象，使用“阵列”命令进行重复。
通过指定阵列的方式和属性，可以在CAD绘图中快速生成多个块对象的副本，提高绘图效率。
三、块的属性操作1. 更改块属性：在块编辑模式下，选中需要更改属性的对象，使用“属性编辑”命令来修改属性值。
例如，可以修改块的颜色、图层、线型等属性。
2. 批量更改块属性：使用“替换属性值”命令可以快速批量修改多个块的属性值。
通过选择替换的属性和新的属性值，可以一次性将多个块的属性进行统一调整。
四、块的管理与导入1. 块的管理：使用“块管理器”可对已经创建的块进行管理。
通过块管理器，可以查看、编辑和删除已经创建的块，方便维护和组织CAD 绘图中的块对象。
2. 块的导入：块的导入就是将其他绘图文件中的块导入到当前的绘图文件中。
使用“插入块”命令选择需要导入的块，将其插入到当前的绘图文件中。
导入的块可以直接使用，并在需要的时候进行编辑和修改。
五、块的属性提取与绑定1. 属性提取：对于存在属性的块，可以使用“属性提取”命令来提取块中的属性值，并生成相应的属性表格。
CAD中的块定义和块编辑技巧
CAD中的块定义和块编辑技巧CAD软件是一种广泛应用于电子设计、建筑设计和机械设计等领域的设计工具。
在CAD软件中，块定义和块编辑是非常重要的功能，它们可以帮助用户更高效地进行设计和编辑工作。
本文将介绍CAD中的块定义和块编辑技巧，希望能对使用CAD软件的读者提供一些帮助。
一、块定义块定义是指将一组对象组合成一个整体，并将其作为一个单元进行保存和重复使用的过程。
在CAD软件中，块定义可以包括各种形状的图形、文本、样式和属性等。
通过将图形和对象组合成块，用户可以快速复制、移动、旋转和缩放块，从而提高工作效率。
在CAD软件中，创建块定义的方法有很多种，下面列举几种常用的方法：1. 使用命令：CAD软件中常用的命令有“BLOCK”和“INSERT”，用户可以通过这些命令创建和插入块。
具体操作可参考软件的帮助文档或相关教程。
2. 选择对象：用户可以通过选择需要组合的对象，然后使用相应的命令将其组合成块。
在选择对象时，可以使用框选、单个选择或群组选择等方式。
3. 设置属性：在创建块定义时，用户还可以设置块的属性，如坐标系、图层、名称等。
这些属性可以帮助用户更好地组织和管理块。
二、块编辑技巧块编辑是在已经定义的块中进行编辑和修改的过程。
在CAD软件中，块编辑可以帮助用户快速修改和更新块的内容，而不需要单独编辑每个对象。
以下是一些常用的块编辑技巧：1. 编辑块属性：用户可以通过块编辑命令，修改块的属性。
例如，可以修改块的名称、图层、颜色等属性，以符合实际需求。
2. 编辑块中的对象：通过块编辑命令，用户可以选择并修改块中的对象。
例如，可以移动、复制、旋转和删除对象，以满足设计要求。
3. 更新块定义：当块中的对象发生改变时，用户可以使用“重新定义块”命令，将修改后的块重新定义并更新原来的块。
这样可以确保块的定义与实际使用中的对象一致。
4. 使用外部参考：在块编辑过程中，用户还可以使用外部参考，即将其他文件或图层中的对象作为块的一部分进行编辑。
利用CAD进行图形的块编辑和属性
利用CAD进行图形的块编辑和属性在CAD软件中，块是一种特殊的图形对象，它由一系列线条、弧线、文本等组成，可以作为一个整体进行编辑和管理。
块对象可以被复制、旋转、移动，并且可以给予不同的属性。
在本篇教程中，我们将学习如何利用CAD进行图形的块编辑和属性。
1. 创建块对象首先，在CAD软件中打开或创建一个图形文件。
选择一些线条、弧线、文本等图形对象，这些对象将被组合成一个块。
选中这些对象后，点击CAD界面上的"创建块"按钮，或者使用快捷键"Ctrl+Shift+C"来创建块对象。
2. 设定块的属性在创建块对象的过程中，CAD软件将提示你输入一个块名称。
这个名称可以是任意的，你可以根据自己的需要来命名。
此外，你还可以设定块对象的其他属性，比如块对象的比例、旋转角度等。
这些属性将决定块对象在应用中如何显示和行为。
3. 插入块对象完成块对象的创建后，你可以将它插入到当前的图形中。
点击CAD界面上的"插入块"按钮，或者使用快捷键"I"，然后选择你要插入的块对象，点击确定。
此时，鼠标的形状将变成一个十字线，你可以在图形中选择一个位置，点击鼠标左键，块对象就会被插入到该位置。
4. 编辑块对象一旦块对象被插入到图形中，你可以对它进行各种编辑操作。
例如，你可以通过选中块对象并点击右键来弹出快捷菜单，选择"属性"选项，可以修改块对象的属性，比如位置、旋转角度等。
你也可以选择"编辑块"选项，对块对象的组成部分进行编辑，比如修改线条的长度、移动文本等。
5. 复制和旋转块对象通过复制和旋转块对象，你可以快速创建多个相同或相似的图形。
选中一个已经插入的块对象，点击CAD界面上的"复制"按钮，或者使用快捷键"C"。
然后选择你要复制的块对象和基准点，点击确定。
接下来，你可以选择复制的数量和间距，点击鼠标左键来完成复制操作。
