CAD属性块的制作
CAD 编辑属性定义
3.创建属性图块：1、绘制要创建的图块，2、从菜单执行“绘图”-“块”--“定义属性”命令。弹出“属性定义”对话框，在“标记”内输入属性文字标记（根据情况如粗糙度块可输入A）在“提示”里面输入图块名称的拼音首个字母（粗糙度可输入CCD），在“值”里面输入需要经常改动变化的文字（如：12.5），其它输入框选择输入相应文字，单击“确定”完成属性文字创建。3、然后创建块。4.单击“确定”完成创建。5、执行WBLOCK命令，保存图块至图库。用时可以调出。
1.在CAD中双击一些图块会弹出增强属性编辑器，这类图块被称为属性块，图块如果有属性，直接双击就会弹出增强属性编辑器。
如果使用经典界面，在做图块前，在菜单选择：绘图 - 块 - 定义属性，或者用命令attdef（输入att就可以），先定义好属性，设置合适的标记，例如宽度、设计人，然后给一个默认值。设置好文字高度后，放到想定义成图块的合适位置，例如定义图框的时候，这些属性文字就需要放置到格里。
定义好所有属性值后，将图形和属性值一起选中，然后输入B，定义为块，这样就可以定义一个带属性的块。插入此类图块时会提示输出相应的属性，双击此类图块就会直接弹出增强属性编辑器，可以来编辑属性值。
属性块通常应用到图块形式固定，但文字内容需要变化的图块，例如轴号、图入时，按提示输入相应的文字或数值代替属性的标签值。例如，标高图块中可以定义标高属性（例如标签为A），插入图块时按提示输入具体的数值，图块就显示该标高数值替代原来的A。
补充：属性单独定义完后，一般还要和其他的物体一起被定义为块，就是定义图块、选对象时，把物体和属性一起选中。你说的情况：属性已被定义，但未定义到某图块中；若把整张图作为外部块文件插入到另外的图纸时，这些属性还是会起作用的，过程与普通图块类似。
史上最强CAD块与属性
（5）选择“保留”单选按钮。 （6）块单位为“毫米”。 （7）单击“确定”按钮。
训练内容2：分4次插入电脑桌的图块，大小是原图的1/3，旋转角度分别为 0°、90°、180°、270°，效果如图所示。
操作步骤如下。 （1）激活插入块命令。 （2）在“插入”对话框的“名称”列表中选择“电脑桌”。 （3）在“插入点”区域中选择“在屏幕上指定”复选框。 （4）在“缩放比例”区域中选择“统一比例”复选框，并 在X文本框中输入“1/3”，角度输入“0”。单击“确定”按 钮。 （5）在绘图窗口中指定的位置单击鼠标，将插块入。 （6）重复步骤（1）～（5），角度分别为 90°,180°,270°，并注意基点对齐。 （7）将4个电脑桌创建为“电脑桌组”的图块。
项目训练 块操作
训练内容1：创建电脑桌的图块，如下图所示。 操作步骤如下。
（1）绘制下图所示电脑桌图形，电脑桌长1 300mm、宽1 300mm（倒角尺寸 自定）。
（2）单击绘图工具栏中创建块图标，打开“块定义”对话框，在“名称”文 本框中输入“电脑桌”。
（3）单击“拾取点”按钮，在绘图区域中选择电脑桌的左下方A点，以确定 基点的位置。
“写块”对话框
6.2.2 插入图块
1．功能 插入块或图形文件。 2．调用方法 命令：INSERT 菜单：插入→块 图标：绘图工具栏中的 激活插入块命令后，可以打 开“插入”对话框，如图所示， 其中主要选项说明如下。
“插入块”对话框
• 名称：指定要插入的块名，或指定要作为块插入的文件名。 • 插入点：用于指定块的插入点。选中“在屏幕上指定”复选框，则可以用 鼠标在绘图区域中拾取块的插入点。还可以在X、Y、Z文本框中直接输入坐标值。 •缩放比例：指定插入块的比例。用户可以直接在X、Y、Z文本框中输入块在3 个方向上的比例，如果指定X、Y、Z比例因子值为负，则插入的块为镜像图形。 • 统一比例：复选框用于确定所插入的块在X、Y、Z的比例值是统一的。 • 旋转：指定插入块的旋转角度。 • 分解：可以将插入的块分解为独立的对象。
CAD中的图块属性和标注设置技巧
CAD中的图块属性和标注设置技巧CAD软件是一种广泛应用于建筑、机械、电子等领域的设计工具，它能够帮助设计师实现精确高效的设计。
在CAD中，图块属性和标注设置是非常重要的功能，它们能够帮助设计师更好地进行设计和管理。
本文将介绍CAD中的图块属性和标注设置的一些技巧，希望对读者有所帮助。
首先，我们来了解一下图块属性。
在CAD中，图块是指一组相互关联的图形对象，可以重复使用。
而图块属性则是指图块中的相关属性信息，比如名称、型号、尺寸等。
在设计过程中，通过添加图块属性，我们可以为图块添加更多的信息，方便后续的管理和使用。
要添加图块属性，首先需要创建图块。
在CAD中，可以通过选择一组图形对象，然后点击“创建图块”来创建图块。
接下来，在图块编辑中，选择需要添加属性的位置，点击“插入属性”，填写属性的名称、值等信息。
通过这样的操作，就可以为图块添加属性。
除了添加属性，我们还可以对图块属性进行编辑和修改。
在CAD 中，选择需要修改的图块，右键点击“编辑属性”，就可以对属性进行修改。
另外，CAD还提供了一些快捷操作，比如使用“属性规范”工具，可以批量修改多个图块的属性。
在设计中，我们经常需要通过图块属性进行筛选和排序，以满足不同的需求。
在CAD中，通过使用“图块参照管理器”，可以对图块属性进行管理。
在管理器中，可以对图块进行分类、排序，还可以通过属性的数值进行筛选。
这样，我们就可以方便地找到需要的图块，并进行相应的操作。
除了图块属性，标注设置也是CAD中非常重要的功能。
在设计中，我们需要对图形进行标注，以提供更多的信息。
在CAD中，通过使用标注命令，可以实现对图形的尺寸、面积、角度等进行标注。
要进行标注，首先需要选择需要进行标注的对象，然后点击“标注”命令。
在标注命令中，可以选择不同的标注类型，比如尺寸标注、注释标注等。
在选择标注类型后，CAD会自动计算并显示标注结果。
当进行标注时，我们需要注意一些细节。
比如，要选择合适的标注位置，以确保标注的清晰可读。
如何在CAD中创建和编辑块属性
如何在CAD中创建和编辑块属性在CAD软件中，创建和编辑块属性是一项重要的技能，它可以使我们更有效地管理和控制图形设计中各个元素的属性。
下面将介绍一些基本的步骤和技巧，希望能帮助读者更好地掌握这项技能。
步骤1：创建块定义首先，我们需要创建一个块定义，也就是将多个图形对象组合成一个整体，并对这个整体添加属性。
要创建块定义，我们可以通过以下方式之一：- 在主菜单中选择 "插入"->"块"->"创建块"，然后选择组合成块的对象，并设置块的基点和名称。
- 使用命令行输入 "BLOCK" 命令，然后选择组合成块的对象，并按照提示设置块的基点和名称。
步骤2：编辑块定义一旦块定义创建完成，我们就可以对其进行编辑，包括添加和修改属性。
要编辑块定义，可以使用以下方式之一：- 在主菜单中选择 "编辑"->"块"->"编辑块定义"，然后选择要编辑的块定义。
- 使用命令行输入 "BEDIT" 命令，然后选择要编辑的块定义。
步骤3：添加块属性在块定义编辑模式下，我们可以添加块属性。
要添加块属性，可以按照以下步骤操作：- 在主菜单中选择 "插入"->"块"->"属性"，然后选择要添加属性的位置，并按照提示填写属性的信息，包括属性名和默认值。
- 使用命令行输入 "ATTDEF" 命令，然后选择要添加属性的位置，并按照提示填写属性的信息。
步骤4：编辑块属性一旦块属性添加完成，我们可以对其进行编辑和修改。
要编辑块属性，可以按照以下步骤操作：- 在块定义编辑模式下，选择要编辑的属性，并使用命令行输入"ATTEDIT" 命令，然后按照提示修改属性的值。

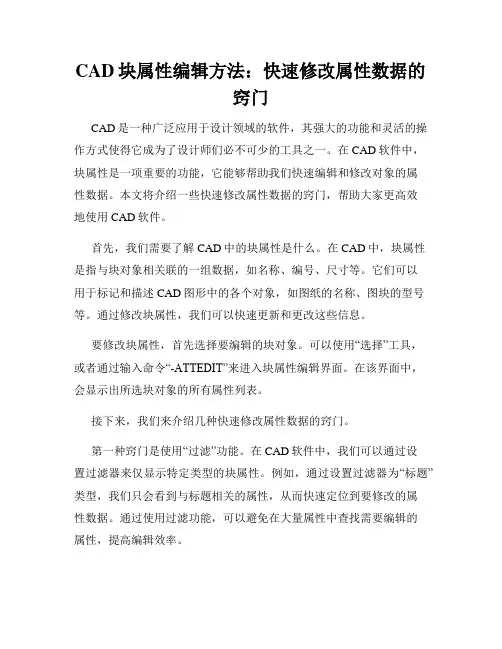

CAD块属性编辑方法 快速修改属性数据的窍门
CAD块属性编辑方法：快速修改属性数据的窍门CAD是一种广泛应用于设计领域的软件，其强大的功能和灵活的操作方式使得它成为了设计师们必不可少的工具之一。
在CAD软件中，块属性是一项重要的功能，它能够帮助我们快速编辑和修改对象的属性数据。
本文将介绍一些快速修改属性数据的窍门，帮助大家更高效地使用CAD软件。
首先，我们需要了解CAD中的块属性是什么。
在CAD中，块属性是指与块对象相关联的一组数据，如名称、编号、尺寸等。
它们可以用于标记和描述CAD图形中的各个对象，如图纸的名称、图块的型号等。
通过修改块属性，我们可以快速更新和更改这些信息。
要修改块属性，首先选择要编辑的块对象。
可以使用“选择”工具，或者通过输入命令“-ATTEDIT”来进入块属性编辑界面。
在该界面中，会显示出所选块对象的所有属性列表。
接下来，我们来介绍几种快速修改属性数据的窍门。
第一种窍门是使用“过滤”功能。
在CAD软件中，我们可以通过设置过滤器来仅显示特定类型的块属性。
例如，通过设置过滤器为“标题”类型，我们只会看到与标题相关的属性，从而快速定位到要修改的属性数据。
通过使用过滤功能，可以避免在大量属性中查找需要编辑的属性，提高编辑效率。
第二种窍门是使用“批量修改”功能。
在CAD软件中，我们可以通过批量修改功能一次性对多个块属性进行修改。
例如，我们可以选择多个块对象，并将它们的属性统一修改为相同的数值。
这种方式可以避免逐个修改每个块对象的属性，节省时间和精力。
第三种窍门是使用“属性提升”功能。
在CAD软件中，我们可以使用属性提升功能将块属性提升到图纸级别，从而可以在整个图纸中统一进行修改。
例如，我们可以将图块的名称属性提升到图纸级别，然后一次性修改所有图块的名称。
这种方式特别适用于需要对整个图纸进行属性修改的情况，极大提高了效率。
除了上述窍门，我们还可以使用一些快捷键和命令来加快属性编辑的速度。
例如，通过使用“F2”键可以打开命令行窗口，从而方便直接输入命令；通过使用“Ctrl+C”和“Ctrl+V”键可以复制和粘贴属性值，避免重复输入；通过使用“Ctrl+Z”键可以撤销上一次的操作，以便及时恢复错误的修改。

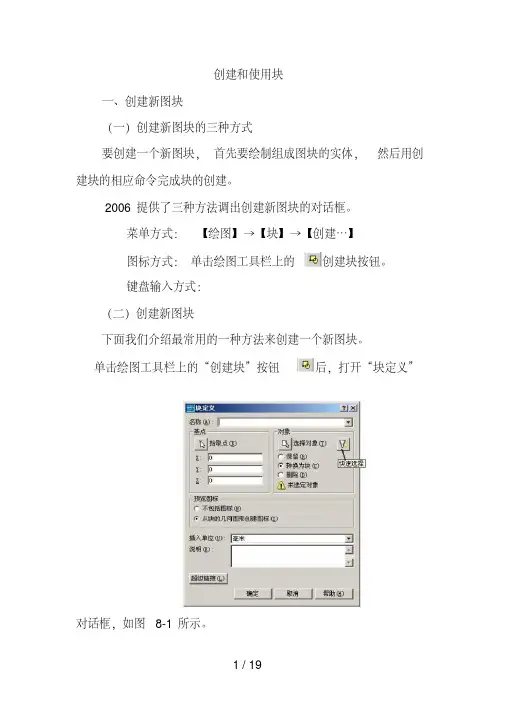

cad写块、插入块、编辑块、属性定义块
创建和使用块一、创建新图块（一）创建新图块的三种方式要创建一个新图块，首先要绘制组成图块的实体，然后用创建块的相应命令完成块的创建。
2006提供了三种方法调出创建新图块的对话框。
菜单方式：【绘图】→【块】→【创建…】图标方式：单击绘图工具栏上的创建块按钮。
键盘输入方式：（二）创建新图块下面我们介绍最常用的一种方法来创建一个新图块。
单击绘图工具栏上的“创建块”按钮后，打开“块定义”对话框，如图8-1所示。
8-1 块定义对话框该对话框中各部分的功能如下：1．“名称”文本框在其中输入图块名称。
2．“基点”选项组用于确定图块插入点位置。
单击拾取点按钮，然后移动鼠标在绘图区内选择一个点。
也可在X、Y、Z文本框中输入具体的坐标值。
3．“对象”选项组选择构成图块的对象及控制对象显示方式。
单击“选择对象”按钮，将隐藏块定义对话框，用户可在绘图区内用鼠标选择构成块的对象，右击鼠标结束选择。
则块定义对话框重新出现。
单击“快速选择”按钮，打开快速选择对话框。
用户可通过该对话框进行快速过滤，选择满足一定条件的对象。
选择“保留”选项，则在用户创建完图块后，将继续保留这些构成图块的对象，并将它们当作一个普通的单独对象来对待。
选择“转化为块”选项，则在用户创建完图块后，将自动将这些构成图块的对象转化为一个图块来对待。
选择“删除”选项，则在用户创建完图块后，将删除所有构成图块的对象目标。
4．“预览图标”选项组控制是否显示图块图标。
选择“不包括图标”选项后，将不会显示用户新定义图块的几何轮廓图标。
选择“从块的几何图形创建图标”选项后，将在“预览图标”选项组的右边显示用户新定义图块的几何轮廓图标。
5．“插入单位”列表框设置当用户从设计中心拖放该图块时的插入比例单位。
6．“说明”列表框用户可在其中输入与所定义图块有关的描述性文字。
7．“超级链接”按钮打开“插入超链接”对话框，可用它将超链接与块定义相关联。
【例8-1】绘制一个螺钉，并将其定义为块。
CAD中块属性的设置方法
CAD中块属性的设置方法在CAD软件中，块属性是指在创建和编辑块时定义的属性。
这些属性可以包括文字、数字、选项等，可以帮助用户更好地管理和标记图纸上的对象。
下面将介绍CAD中块属性的设置方法。
一、创建块属性在CAD软件中创建块属性非常简单。
首先，在绘图界面上选择“插入”选项卡，然后点击“块定义”命令，创建一个新的块定义。
在弹出的对话框中，点击“属性定义”命令，然后按照提示输入块属性的名称、显示文字和默认值等信息。
可以根据需要定义多个属性，点击“确定”完成属性定义。
二、插入块属性完成块属性的定义后，可以将其插入到图纸中的对象上。
选择“插入”选项卡，点击“块定义”命令，然后选择之前创建的块定义。
在弹出的对话框中，选择“属性”命令，然后按照属性定义输入对应的属性值。
可以根据需要选择是否显示属性值的提示信息。
三、编辑块属性在插入块属性后，如果需要修改或更新属性值，可以使用“属性编辑”命令。
选择“编辑”选项卡，点击“属性编辑”命令，然后选择要编辑的块。
在弹出的对话框中，可以看到所有的属性，并可以修改对应的属性值。
完成修改后，点击“确定”保存更改。
四、导出和导入块属性有时候，我们可能需要将块属性导出或导入到其他图纸中。
选择“管理”选项卡，点击“导出”命令，然后选择要导出属性的块定义。
在弹出的对话框中，选择保存的路径和文件名，点击“保存”完成导出。
要导入块属性，选择“导入”命令，然后选择导入的属性文件。
五、属性提取和更新在CAD软件中，我们还可以通过属性提取和更新命令来批量操作块属性。
选择“管理”选项卡，点击“属性提取”命令，然后选择要提取属性的块。
在弹出的对话框中，可以选择要提取的属性类型和属性样式，并指定提取的输出位置。
点击“确定”完成属性提取。
要批量更新块属性，选择“管理”选项卡，点击“属性更新”命令，然后选择要更新属性的块。
在弹出的对话框中，可以选择要更新的属性类型和新的属性值，并指定更新的范围。
点击“确定”完成属性更新。
CAD中的块定义和块编辑技巧
CAD中的块定义和块编辑技巧CAD软件是一种广泛应用于电子设计、建筑设计和机械设计等领域的设计工具。
在CAD软件中，块定义和块编辑是非常重要的功能，它们可以帮助用户更高效地进行设计和编辑工作。
本文将介绍CAD中的块定义和块编辑技巧，希望能对使用CAD软件的读者提供一些帮助。
一、块定义块定义是指将一组对象组合成一个整体，并将其作为一个单元进行保存和重复使用的过程。
在CAD软件中，块定义可以包括各种形状的图形、文本、样式和属性等。
通过将图形和对象组合成块，用户可以快速复制、移动、旋转和缩放块，从而提高工作效率。
在CAD软件中，创建块定义的方法有很多种，下面列举几种常用的方法：1. 使用命令：CAD软件中常用的命令有“BLOCK”和“INSERT”，用户可以通过这些命令创建和插入块。
具体操作可参考软件的帮助文档或相关教程。
2. 选择对象：用户可以通过选择需要组合的对象，然后使用相应的命令将其组合成块。
在选择对象时，可以使用框选、单个选择或群组选择等方式。
3. 设置属性：在创建块定义时，用户还可以设置块的属性，如坐标系、图层、名称等。
这些属性可以帮助用户更好地组织和管理块。
二、块编辑技巧块编辑是在已经定义的块中进行编辑和修改的过程。
在CAD软件中，块编辑可以帮助用户快速修改和更新块的内容，而不需要单独编辑每个对象。
以下是一些常用的块编辑技巧：1. 编辑块属性：用户可以通过块编辑命令，修改块的属性。
例如，可以修改块的名称、图层、颜色等属性，以符合实际需求。
2. 编辑块中的对象：通过块编辑命令，用户可以选择并修改块中的对象。
例如，可以移动、复制、旋转和删除对象，以满足设计要求。
3. 更新块定义：当块中的对象发生改变时，用户可以使用“重新定义块”命令，将修改后的块重新定义并更新原来的块。
这样可以确保块的定义与实际使用中的对象一致。
4. 使用外部参考：在块编辑过程中，用户还可以使用外部参考，即将其他文件或图层中的对象作为块的一部分进行编辑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD属性块的制作
在CAD编辑中常会遇到同样图形或类似图形的重复输入，不仅花费大量时间，而且会增加无谓的错误。
为了作图的方便，CAD提供了块功能，即把要重复输入的内容做成块，以块得形式存放在硬盘中，以便下次的使用。
1、粗糙度块的创建
打开AUTO CAD ，右击左下方“极轴”复选按钮，如下图设置，增量角为60，点击确定。
然后再单击使其处于打开状态。
选择绘图工具栏中的“直线”或输入“L”ENTER，进行直线绘制，画出如下图图形示
从“绘图”菜单中找到“块”，再在“块”子菜单中找到“属性定义”，设置完后，点击确定或输入A TT enter 打开属性定义
设置完定义属性后，按下方命令完成下图，如果插入的0.6字体过小，不能在屏幕上显示，可以右击，选择“特性”，对字体的高度进行改写，在通过移动把0.6放到适当位置。
写入W+enter 或在绘图栏中找到创建块，如下图所示，点击拾取基点，回到CAD绘图画面，点击任意一点，为作图方便一般都选特殊点，再按enter 回到写块界面，再点击对象拾取，符号和图形一次全选定，按enter，回到写块界面，选择块得保存路径，最后点击确定
下次要插入粗糙度时，直接插入“块”，选择“粗糙度”，如下图点击确定插入。
