周围型肺癌CT诊断
周围型肺癌CT诊断CT Diagnosis of Peripheral Lung Cancer第二军医大学附属长征医院影像科，上海200003肖湘生肺癌的发病率及死亡率居高不下，然而误诊情况仍不少见。
随着现代影像技术的迅猛发展，对肺癌的影像研究也从单纯的形态学扩展到分子生物学、细微征像的病理对照等多层次上。
但目前影像科工作中主要还是应用形态学和密度及增强。
一、扫描技术对周围型肺癌的诊断和研究主要还是应用CT，因为CT有着最佳的空间与对比分辨力的高度统一。
具体的应用技术有薄层扫描、HRCT、动态增强扫描、双能CT扫描、靶扫描等。
这当中我们倡导靶扫描，其含义是窄准直与小FOV相结合，技术参数：小FOV(包括纵隔和一侧肺，20～25cm)，扫描层厚约为结节直径的1/3～1/2，根据结节大小而定，取2～5mm，p=1～2，重叠40％～100％，标准算法重建(使用高分辨力或称高频算法，增加了噪声，出现边缘增强效应，高估了象素信息；软组织算法正相反，低估了象素信息，只有标准算法即没有信息的增加，也没有信息的减少，接近结节的本来面目，适合密度测定)。
若FOV 小于20cm，则噪声等的增加将使分辨力不能进一步提高，甚至会降低；若FOV 太大，则分辨力下降，将失去靶的意义。
靶扫描一方面提高了分辨力，另一方面有助于详细的密度分析，在靶扫描的基础上，可以更好地完成上述各种扫描，尤其建立时间－密度曲线，同时还可以结合选择性血管造影进行CTBA和CTPA 的研究。
缺点是覆盖范围较小，常需与常规扫描同时使用。
靶扫描与“靶重建”不同，后者在常规螺旋CT数据的基础上缩小FOV、并重叠重建，虽然图像较常规要好，但较常规螺旋CT并不增加信息，其优点是不需再扫描。
其它技术各有其特点：薄层扫描一方面提高了分辨力(高组织对比度下的空间分辨力)，另一方面减少了部分容积效应，增加了密度对比，明显提高钙化等的检出；HRCT则明显提高了空间分辨力，有助于细节分辨，尤其显示结节－肺界面、支气管充气征等最佳，但噪声大、放射剂量大，缺乏容积性；双能CT扫描：通常选用80kv 和120kv或更高，进行同层面扫描和密度对比，密度对比(CT值)改变越大，钙质含量越多，但Swensen等的多中心研究(2000)否定了其作用。
周围型肺癌、肺转移瘤影像
可无明显临床症状，一般为咳嗽、咳痰、咯血、胸痛等 一般可有原发肿瘤的临床症状及体征
影像表现
X线：典型的肺转移瘤表现为两肺多发的结节或肿块影，少数为单发球形灶，以两 肺中、下野外带较多。较大的病灶可达10cm以上，较小的为结节粟粒病灶，转移灶 境界清楚，大小不一，密度均匀，也可发生空洞或钙化（成骨肉瘤和软骨肉瘤）。 小结节及粟粒病变多见于甲状腺癌、肝癌、胰腺癌及绒毛膜上皮癌转移；多发及单 发较大结节及肿块见于肾癌、结肠癌、骨肉瘤及精原细胞瘤等的转移。淋巴道转移 表现为自肺门向外呈放射状分布的条索状影、网状影及多发细小结节阴影，可见克 氏B线，肺门和纵隔淋巴结增大。纵隔、胸膜、胸壁向肺内直接侵犯表现为原发肿 瘤邻近的肺内肿块。
血行转移的结节大小一般不均匀。 淋巴道转移需与间质性肺炎以及其他间质性疾病鉴别→间
质性肺炎、间质性疾病一般无结节。 淋巴道转移引起的支气管血管束及小叶间隔结节状增粗需
与结节病、尘肺区别。
谢谢
影像表现
棘突征：宽约6mm，长度数mm到1cm 平均6.6mm。
不等，
细毛刺 宽1-2mm，长约1-5mm 长毛刺 宽1-2mm，长约1-2mm
棘突征肺窗、纵隔窗均可见；毛刺肺窗可见，纵 隔窗消失。
棘突征：近端宽远端窄； 毛刺征：近远端相差甚微。
肿瘤发育先端的浸润性生长，是 在分叶的基础上向外先行浸润的 肿瘤组织。
PS:以分叶部分的弧度为标准： 比≤0.2为浅分叶 。
弦距与弦长之比≥0.4为深分叶； 弦距与弦长之
影像表现
指结节边缘有数量众多的线条状影，短而直，呈放射状或 毛刺状改变，为肺癌较特异性的征象。宜用肺窗观察，纵隔窗消 失。
以宽度2mm为界，分为粗毛刺和细毛刺 以毛刺突出于结节边缘长度5mm为界，分为长毛刺 和短毛刺
影像表现
X线：典型的肺转移瘤表现为两肺多发的结节或肿块影，少数为单发球形灶，以两 肺中、下野外带较多。较大的病灶可达10cm以上，较小的为结节粟粒病灶，转移灶 境界清楚，大小不一，密度均匀，也可发生空洞或钙化（成骨肉瘤和软骨肉瘤）。 小结节及粟粒病变多见于甲状腺癌、肝癌、胰腺癌及绒毛膜上皮癌转移；多发及单 发较大结节及肿块见于肾癌、结肠癌、骨肉瘤及精原细胞瘤等的转移。淋巴道转移 表现为自肺门向外呈放射状分布的条索状影、网状影及多发细小结节阴影，可见克 氏B线，肺门和纵隔淋巴结增大。纵隔、胸膜、胸壁向肺内直接侵犯表现为原发肿 瘤邻近的肺内肿块。
血行转移的结节大小一般不均匀。 淋巴道转移需与间质性肺炎以及其他间质性疾病鉴别→间
质性肺炎、间质性疾病一般无结节。 淋巴道转移引起的支气管血管束及小叶间隔结节状增粗需
与结节病、尘肺区别。
谢谢
影像表现
棘突征：宽约6mm，长度数mm到1cm 平均6.6mm。
不等，
细毛刺 宽1-2mm，长约1-5mm 长毛刺 宽1-2mm，长约1-2mm
棘突征肺窗、纵隔窗均可见；毛刺肺窗可见，纵 隔窗消失。
棘突征：近端宽远端窄； 毛刺征：近远端相差甚微。
肿瘤发育先端的浸润性生长，是 在分叶的基础上向外先行浸润的 肿瘤组织。
PS:以分叶部分的弧度为标准： 比≤0.2为浅分叶 。
弦距与弦长之比≥0.4为深分叶； 弦距与弦长之
影像表现
指结节边缘有数量众多的线条状影，短而直，呈放射状或 毛刺状改变，为肺癌较特异性的征象。宜用肺窗观察，纵隔窗消 失。
以宽度2mm为界，分为粗毛刺和细毛刺 以毛刺突出于结节边缘长度5mm为界，分为长毛刺 和短毛刺
周围型肺癌的影像诊断与鉴别诊断
表现多样
小结
➢ 50-70岁最多见，男性>女性 ➢ 周围型肺癌早期一般无症状，其检出及诊断主
要依靠影像学检查 ➢ 实性结节观察边缘特征、内部特征及增强特征 ➢ 亚实性结节随访：大小、实性成分 ➢ 根据肿块特征、纵膈及肺门淋巴结转移进行TNM
分期
周围型肺癌的影像学表现
4、空泡征
表现:肿瘤内小的低密度影，多为1～3 mm大小，1个或多个，边界尚清，多个 者呈蜂窝状,仅限于1～2个层面见到,多见于3cm以下的肿瘤。 病理： 系癌灶内部分肺泡未受累及癌细胞呈覆壁生长而使该部肺泡仍保持充 气状。 意义：是早期周围型肺癌的重要征象。发生率肺泡癌>腺癌>鳞癌。
表现: 偏心、壁较厚且厚薄不均等，向内突起的部位称为壁结 节。
病理：肺癌的供血动脉来自支气管动脉。血管受压或受侵破坏 发生闭塞时，癌组织血供不足而坏死、液化，坏死组织经支气 管排出即形成空洞。
壁厚：最厚<1mm为良性； <5 mm，92%良性； > 15mm或最薄部 分 >10mm ，95%为恶性亦可有薄壁癌性空洞； 最厚部分5–15 mm ， 51% 良性, 49% 恶性，故壁厚 5–15 mm 不能作为鉴别 良恶性的可靠依据
周围型肺癌的非典型影像学表现
---亚实性结节
病因：感染、炎症、出血或肿瘤 与肺其他恶性肿瘤相比，腺癌常表现亚实性结节 对于亚实性结节， 3月后CT随访观察病灶是否持续存在，因感染性或
炎症性病变通常在此期间消退，对于持续存在的亚实性结节可能代表 惰性生长的肺腺癌，故推荐行至少3年的系列影像学检查评估或获取组 织标本进行病理学分析
分类
原位癌（AIS）
微浸润性腺癌（ MIA ）
病理
CT表现
周围型肺癌的ct表现课件
肿瘤组织可侵犯胸膜， 导致胸膜凹陷征等表 现。
肿瘤多位于肺实质周 边，呈圆形或类圆形， 可单发或多发。
周围型肺癌的临床表现
早期周围型肺癌可无明显症状， 随着病情发展，可出现咳嗽、咳
痰、痰中带血或咯血等症状。
肿瘤侵犯胸膜可引起胸痛，侵犯 骨骼可引起骨痛。
晚期周围型肺癌可出现呼吸困难、 气促、乏力、消瘦等全身症状。
结核球
结核球通常呈圆形或椭圆 形，边缘光滑，密度较高， 有时中心可出现干酪样坏 死。
错构瘤
错构瘤通常较小，边缘光 滑锐利，密度不均匀，有 时可见脂肪密度区域。
04
周围型肺癌的CT诊断价 值与限度
周围型肺癌的CT诊断价值
确定肿瘤位置和大小
CT能够清晰显示肿瘤在肺部的位置， 以及肿瘤的大小和形态，为制定治疗 方案提供依据。
诊断。
03
周围型肺癌的CT表现
周围型肺癌的基本CT表现
结节或肿块
在肺实质周围出现结节或肿块 ，形状不规则，边缘不清晰。
支气管阻塞
由于肿瘤压迫支气管，导致支 气管狭窄或阻塞，引起阻塞性 肺炎或肺不张。
胸膜侵犯
肿瘤侵犯胸膜，引起胸膜增厚 或胸腔积液。
淋巴结转移
肿瘤转移到肺门或纵隔淋巴结 ，导致淋巴结肿大。
THANKS FOR WATCHING
感谢您的观看
周围型肺癌的CT分型
磨砂璃型
肿瘤内部密度不均匀，边缘模糊，形似磨砂 玻璃。
空洞型
肿瘤内部出现空洞，形态不规则，有时可见 气液平面。
实体型
肿瘤内部密度较高，边缘相对清晰，形似实 心肿块。
钙化型
肿瘤内部出现钙化灶，形态大小不一，有时 呈簇状分布。
周围型肺癌的CT鉴别诊断

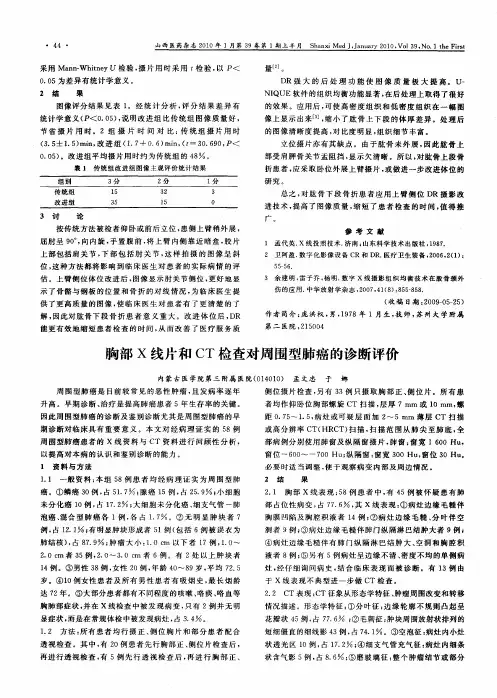

胸部X线片和CT检查对周围型肺癌的诊断评价
作 者 简介 ： 洪权 ， １ ７ 庞 男， ９ ８年 １月 生 ， 师 ， 州 大 学 附属 技 苏
第二 医 院 ，１０ ４ ２ ５ ０
胸 部 ｘ线 片和 Ｃ Ｔ检 查对 周 围型肺癌 的诊 断评价
内 蒙古 医学 院 第三 附属 医院 （１ ０ ０ 孟 文 忠 于 娜 ０ ４ １） 周 围 型 肺 癌 是 目前 较 常 见 的 恶 性 肿 瘤 ， 发 病 率 逐 年 且 升 高 。早期 诊 断 、 治疗 是 提 高 肺 癌 患 者 ５年 生存 率 的 关 键 。
５ －６ ５５．
３ 余 建 明 ， 子乔 。 明 ． 雷 杨 数字 ｘ线 摄 影 组 织 均 衡 技 术 在 股 骨 颈 外 伤的应用． 中华 放 射 学杂 志 ，０ ７ ４ （ ）８ ５８８ ２ ０ ，１ ８ ：５ —５．
示 了 骨骼 与 钢 板 的位 置 和 骨 折 的 对 线 情 况 ， 临床 医 生 提 为
山西医药杂志 ２ １ １月第 ３ 卷第 １ ０ ０年 ９ 期上半 月 Ｓ ａ ｘ Ｍｅ ， ｎ ａ ０ ０ Ｖ ｈ ｎ ｉ ｄ Ｊ ｕ １ Ｊ ａ
， ： ！！ ！ ！！ ｉ
・
４ ・ ５
区域 密 度 较淡 呈 磨玻 璃 状 ３ ， ５ ２ ； 空 洞 ： 癌 组 织 例 占 ． ④ 肺
据 分 叶 征 象 的 无 判 断 肿 瘤性 质 。有 作 者指 出肿 瘤 有 深 分
Ｉ 者 Ｐ ３蛋 白增 高 。 能 有 较 强 的 增 殖 生 长 能 力 ， 出 有 １ ｒ ５ 可 提 深 分 叶 的 肺 癌 可 能 有 更 高 的 恶 性 度 ， 示 预 后 不 良 。毛 提 刺 征 是 周 围 型肺 癌 的 又 一 恶 性 征 象 ， 型 表 现 自肿 瘤 边 缘 典 呈放射状 向周 围伸 展 ． 粗 变细 ， 分 支 的 短细 线 条影 。 由 无 ＨＲ Ｔ 可 大大 提 高 分 叶征 、 刺 征 、 管 集 中 征 的 显 示 率 ， Ｃ 毛 血 扫 描 图 检 出 率 ＨＲ Ｔ 更 具 优 势 ： 具 有 较 高 空 间 分 辨 率 。 Ｃ ①

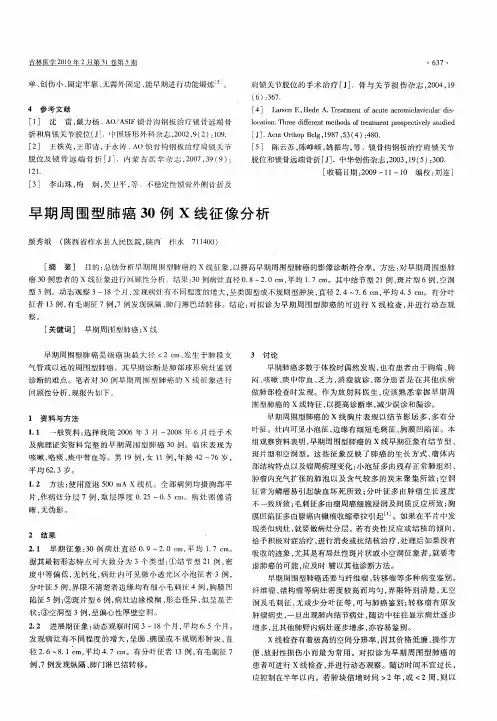

早期周围型肺癌30例X线征像分析
