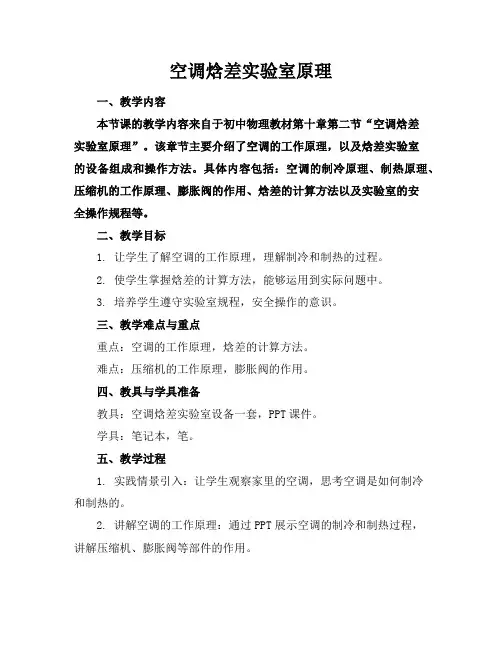

空调焓差实验室原理一、教学内容本节课的教学内容来自于初中物理教材第十章第二节“空调焓差实验室原理”。
该章节主要介绍了空调的工作原理,以及焓差实验室的设备组成和操作方法。
具体内容包括:空调的制冷原理、制热原理、压缩机的工作原理、膨胀阀的作用、焓差的计算方法以及实验室的安全操作规程等。
二、教学目标1. 让学生了解空调的工作原理,理解制冷和制热的过程。
2. 使学生掌握焓差的计算方法,能够运用到实际问题中。
3. 培养学生遵守实验室规程,安全操作的意识。
三、教学难点与重点重点:空调的工作原理,焓差的计算方法。
难点:压缩机的工作原理,膨胀阀的作用。
四、教具与学具准备教具:空调焓差实验室设备一套,PPT课件。
学具:笔记本,笔。
五、教学过程1. 实践情景引入:让学生观察家里的空调,思考空调是如何制冷和制热的。
2. 讲解空调的工作原理:通过PPT展示空调的制冷和制热过程,讲解压缩机、膨胀阀等部件的作用。
3. 焓差的计算方法:引导学生理解焓差的含义,教授焓差的计算公式,并通过实例进行讲解。
4. 实验室操作演示:演示如何进行焓差实验,讲解实验步骤和安全操作规程。
5. 随堂练习:让学生根据所学内容,完成课后练习题。
6. 答案讲解:讲解课后练习题的答案,巩固所学知识。
六、板书设计板书内容主要包括空调的工作原理、焓差的计算方法以及实验室的操作步骤。
七、作业设计1. 作业题目:请根据所学内容,绘制空调的工作原理图。
答案:学生根据课堂所学,绘制出空调的工作原理图。
2. 作业题目:请运用焓差的计算方法,解决实际问题。
答案:学生根据实际问题,计算出焓差,并给出解释。
八、课后反思及拓展延伸本节课通过实践情景引入,使学生对空调的工作原理有了直观的认识。
通过讲解和实验,使学生掌握了焓差的计算方法,能够运用到实际问题中。
但在实验室操作环节,要注意安全操作,避免发生意外。
拓展延伸:可以让学生进一步了解空调的节能原理,探索如何提高空调的制冷和制热效率。
焓差性能综合实验室技术方案

三相被试机测量;
地 址:广东省佛山市南海万达广场 1106 室 工厂地址: 佛山市南海狮山镇松岗石碣水松岗工业区 8 号厂房
3 采样间隔 5s 至 60s 之间可调,在运行软件前,可以由用户任意设定, 测试时软件操作顺畅,不卡滞、不延时、不死机;
4 在测试中可以对各种数据曲线进行多角度的观察,并提供了大量的操作功 能,用户可在测试过程中根据需要完成对曲线的随意放大、缩小,调整刻 度,观察趋势和细节,可以在拉动游标定位,并打印出游标对应时间的瞬 时数据报表;
2. 软件功能
1 本软件满足上述各类试验的控制和测试的要求,其方法和试验精度完全符 合相关国家标准或行业标准的要求;
2 本软件适用于 windows 操作系统,窗口界面中文显示,具有友好的人机界 面,能同时显示实时数据和曲线,数据监测直观、方便,实现试验过程的 实时监控、试验系统故障报警及诊断功能,用户可根据报警信息采取相应 措施,保证试验的正常进行;
2.3 测试条件 (1)工况范围:
1 室外侧空气侧干球温度控制范围为-15~+45℃, 室内侧空气侧干球温度控
2 制范围为 0~+45℃,低温温度完全依靠工况机组降温; 3 环境湿度控制范围 30~95%(与干球温度的对应关系须满足国标要求 4 水箱温度控制范围为:+5~80℃。
(2)测试工况:
除湿机工况
地 址:广东省佛山市南海万达广场 1106 室 工厂地址: 佛山市南海狮山镇松岗石碣水松岗工业区 8 号厂房
焓差室介绍

公 司:XX有限公司 日 期:20XX.XX.XX
一、焓差室的定义
焓差室,全称空气焓差法试验室, 是以空气焓差法为原理建造的测定空调 机制冷、制热能力的试验室。也称焓差 试验室。 焓差室的组成包括 1、试验室外围保温结构 2、空气处理机组 3、温湿度采样系统 4、空气流量测量装置 5、试验室测量控制系统 6、测量数据采集系统。
二、焓差室的原理
焓差室就是通过对送风参数、回风参数和循环风量的测量, 来检测被测空调器的性能!
三、焓差室系统
风量测量装置
空气处理柜,包 括送风系统和加 热及加湿设备
循环风机
室内侧冷机
温度采集装置
室外侧冷机
Q&A
二、焓差室的原理
依据国标GB/T17758-2010《单元式空气调节机》,空气焓差法 试验室通常需要两个相邻的房间,一个作为室内侧试验房间,一个作 为室外侧试验房间,两个试验房间的空气状态在试验机组和空气处理 机组的共同作用下,在标准中规定的试验工况下,通过取样装置分别 测量室内机在送、回风口空气的干球和湿球温度以计算相对湿度,这 样就可以得到取样截面处空气状态,求得送、回风空气间的焓差。同 时,测量室内机的风量,通过测得的风量与焓差相乘就可以得到房间 空调器的制冷量或制热量。
简而言之:制冷量/制热量=风量×焓差
二、焓差室的原理
空气中的焓:单位重量空气所含有的总热量(用H表示), 其值与温度和湿度有关系
H=1.01t+(2500+1.84t)d/1000
式中: t----空气的温度 ℃ d----空气的含湿量 g/kg 1.01----干空气的平均定压比热容 kJ/(kg*K) 1.84----水蒸气的平均定压比热容 kJ/(kg*K) 2500----0℃时的汽化潜热 kJ/kg。
2024版空调焓差实验室原理

安全操作规范
制定详细的安全操作流程,包括设备 使用、化学品管理、电气安全等方面。
设备日常检查与维护保养方法
设备日常检查
01
每日对实验室内的重要设备进行检查,确保其正常运行,及时
发现并处理设备故障。
维护保养计划
02
制定设备的维护保养计划,定期对设备进行保养,延长设备使
用寿命。
维修与更换
03
Байду номын сангаас
对损坏严重或无法修复的设备,及时进行维修或更换,确保实
空调焓差实验室原理
contents
目录
• 空调系统与焓差概念 • 焓差实验室设备与功能 • 实验室测试方法与步骤 • 空调性能评价指标体系 • 影响空调性能因素分析 • 实验室安全管理与维护保养
01
空调系统与焓差概念
空调系统基本组成
01
02
03
制冷系统
包括压缩机、冷凝器、膨 胀阀和蒸发器等,用于提 供制冷效果。
能耗效率比(EER)
空调在制冷模式下,制冷量与输入功 率之比,用于衡量空调的制冷效率。 EER值越高,表示空调制冷效率越高。
性能系数(COP)
空调在制热模式下,制热量与输入功率 之比,用于衡量空调的制热效率。COP 值越高,表示空调制热效率越高。
舒适性指标如温度波动范围
温度波动范围
空调在稳定运行状态下,室内温 度的变化范围。较小的温度波动 范围有助于提高室内环境的舒适
空调系统中焓差应用
制冷量计算
通过测量空气进出口的焓 差,可以计算出空调系统 的制冷量,从而评估系统 的制冷效果。
能耗分析
利用焓差可以对空调系统 的能耗进行分析,找出能 量损失的原因和节能潜力。
焓差实验室工作原理

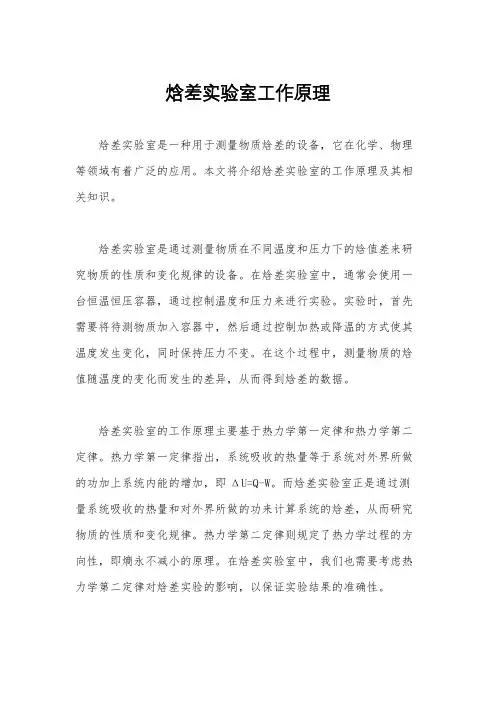

焓差实验室工作原理
