50HP高落差焓差实验室技术方案
焓差实验室功能与用途
焓差实验室的功能与用途配套建筑有专业的5P 焓差室和8P 工况室。
试验室硬件配置有比泽尔低温压缩机、45KVA三相变频电源、横河差压风量装置、高精度铂电阻、专业靠谱的配套检测仪器与测量控制系统。
可为客户供给“干湿球±0.1 ℃精度的稳固工况环境、-30 ℃低温工况、± 0.5%偏差之内的风量测试”，还可为客户供给：“产品运转电参、焓差能效检测、风量测试、除湿量测试、特定的工况试验或环境试验、带电动产品的运转温升、产品系统运转压力监测”等。
1、切合标准《房间空气调理器》GB/T7725-2004《单元式空气调理机试验方法》GB/T77582、测试机型测试机形式：分体式挂机、柜机、风管式、窗机。
3、测试能力3.1 5P 测试能力：焓差测试时： 1 台，工况测试时： 2 台，总冷量小于20KW.序号测试项目测试范围1额定制冷能力 KW0.8 ～ 142额定制热能力KW 1 ～183风量丈量范围 m 3/h150 ～25004耗费功率 KW 1 ～ 65机外静压 Pa-500 ～ 5003.2 10P 测试能力：焓差测试时： 1 台，工况测试时： 3 台，总冷量小于 40KW.序号测试项目测试范围1额定制冷能力KW 1.6 ～ 282额定制热能力KW2～363风量丈量范围m 3/h300～30004耗费功率 KW2～125机外静压 Pa-500 ～ 5003.3 25P 测试能力：焓差测试时： 1 台，工况测试时： 3 台，总冷量小于100KW.序号测试项目测试范围1额定制冷能力KW 1.6 ～ 282额定制热能力KW 2 ～363风量丈量范围 m 3/h （风洞300 ～3000 1：小风量范围）风量丈量范围m 3/h （风洞41000 ～150002：狂风量范围）5耗费功率 KW 5 ～306机外静压 Pa-500 ～ 5004、测试工况范围1)室内侧环境： 5～ 45 ℃： RH30 ～ 90% （温湿度组合知足标准工况要求）2)室外侧环境： -20 ～ 60 ℃： RH30 ～ 90% （温湿度组合知足标准工况要求，此中可按客户要求将低温做到 -30 ℃）5、测试精度1)与标准机间的测定偏差在± 2% 之内。
焓差性能综合实验室技术方案
三相被试机测量；
地 址：广东省佛山市南海万达广场 1106 室 工厂地址： 佛山市南海狮山镇松岗石碣水松岗工业区 8 号厂房
3 采样间隔 5s 至 60s 之间可调，在运行软件前，可以由用户任意设定， 测试时软件操作顺畅，不卡滞、不延时、不死机；
4 在测试中可以对各种数据曲线进行多角度的观察，并提供了大量的操作功 能，用户可在测试过程中根据需要完成对曲线的随意放大、缩小，调整刻 度，观察趋势和细节，可以在拉动游标定位，并打印出游标对应时间的瞬 时数据报表；
2. 软件功能
1 本软件满足上述各类试验的控制和测试的要求，其方法和试验精度完全符 合相关国家标准或行业标准的要求；
2 本软件适用于 windows 操作系统，窗口界面中文显示，具有友好的人机界 面，能同时显示实时数据和曲线，数据监测直观、方便，实现试验过程的 实时监控、试验系统故障报警及诊断功能，用户可根据报警信息采取相应 措施，保证试验的正常进行；
2.3 测试条件 (1)工况范围：
1 室外侧空气侧干球温度控制范围为-15～+45℃， 室内侧空气侧干球温度控
2 制范围为 0～+45℃，低温温度完全依靠工况机组降温； 3 环境湿度控制范围 30～95%（与干球温度的对应关系须满足国标要求 4 水箱温度控制范围为：+5～80℃。
(2)测试工况：
除湿机工况
地 址：广东省佛山市南海万达广场 1106 室 工厂地址： 佛山市南海狮山镇松岗石碣水松岗工业区 8 号厂房

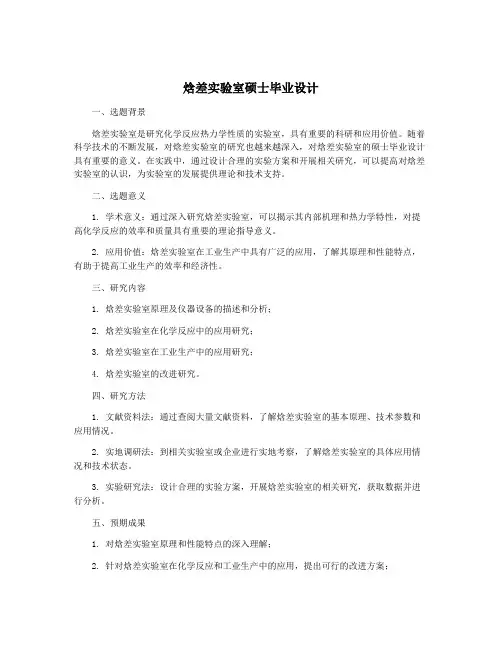

焓差实验室硕士毕业设计
焓差实验室硕士毕业设计一、选题背景焓差实验室是研究化学反应热力学性质的实验室，具有重要的科研和应用价值。
随着科学技术的不断发展，对焓差实验室的研究也越来越深入，对焓差实验室的硕士毕业设计具有重要的意义。
在实践中，通过设计合理的实验方案和开展相关研究，可以提高对焓差实验室的认识，为实验室的发展提供理论和技术支持。
二、选题意义1. 学术意义：通过深入研究焓差实验室，可以揭示其内部机理和热力学特性，对提高化学反应的效率和质量具有重要的理论指导意义。
2. 应用价值：焓差实验室在工业生产中具有广泛的应用，了解其原理和性能特点，有助于提高工业生产的效率和经济性。
三、研究内容1. 焓差实验室原理及仪器设备的描述和分析；2. 焓差实验室在化学反应中的应用研究；3. 焓差实验室在工业生产中的应用研究；4. 焓差实验室的改进研究。
四、研究方法1. 文献资料法：通过查阅大量文献资料，了解焓差实验室的基本原理、技术参数和应用情况。
2. 实地调研法：到相关实验室或企业进行实地考察，了解焓差实验室的具体应用情况和技术状态。
3. 实验研究法：设计合理的实验方案，开展焓差实验室的相关研究，获取数据并进行分析。
五、预期成果1. 对焓差实验室原理和性能特点的深入理解；2. 针对焓差实验室在化学反应和工业生产中的应用，提出可行的改进方案；3. 根据研究成果，撰写硕士学位论文，并获得指导教师的认可；4. 完成毕业设计报告，结合实验数据、文献综述和案例分析，展示研究成果和创新成果。
六、预期意义1. 为焓差实验室的发展提供理论和技术支持；2. 对相关领域师生提供研究参考和学习借鉴。
七、结语焓差实验室硕士毕业设计将会是一项具有重要理论指导和应用价值的研究工作，在深入研究焓差实验室的基础上，为该领域的发展贡献自己的智慧和力量。
相信在指导老师的指导下，本着勤奋务实的科研态度，将能够取得一定的研究成果。
焓差室的系统原理和方案设计
焓差室的系统原理和方案设计2 焓差室的系统原理和方案设计2.1焓差室概述目前，国内测试单元式空气调节机的试验方法主要是按照GB/T 17758-1999《单元式空气调节机》中附录A中的试验方法，附录中规定有五种试验方法：1、室内侧空气焓差法；2、室外侧空气焓差法；3、压缩机标定法；4、制冷剂流量计法；5、室外水侧量热计法。
测试房间空气调节器的试验方法主要是按照GB/T 7725-2004《房间空气调节器》中附录A中的试验方法，附录中提供了两种方法：1、房间型量热计法；2、空气焓值法。
在实际使用过程中，生产厂家为了兼顾测试空气调节机组的类型、出风型式、测试过程的要求等，通常选择空气焓差法系统作为试验方法。
主要是空气焓差法具有下列优势：1、空气焓差法不仅能进行静态实验来测试空调制冷产品的制冷能力和制热能力；2、空气焓差法同时能进行非稳态（动态）性能的实验（包括风机性能测试），如：空调器季节节能能效比（SEER）的实验需要测定间歇启/停状态下空调器的制冷量和输入功率，空调器热泵制热的融霜过程中非稳态的制热量、输入功率等，这些非稳态的过程必须采用空气焓差法进行测试。
3、应用了空气焓差法试验装置后，可以对空气干、湿球温度风量以及房间空调器的输入功率等参数进行连续频繁的采样测量，因而可以确定空调器供冷量或供热量以及输入功率等随时间变化曲线，满足动态工况的测试要求4、空气焓差法可以对换热器部件进行性能测试。
5空气焓差法进行测试时只要工况稳定，试验风洞达到热平衡后，即可进行数据采集，相对与房间型量热计法需要整个试验室达到所需工况热平衡后才能进行数据测量，空气焓差法整个测试过程时间6、焓差法装置价廉，投资小要短，因此空气焓差法测试效率高。
7、焓差法能满足多个空调机组的标准测试要求。
综上所述，为了提高试验室的利用率和合理优化试验室资源，需要将一个试验室建成能够测试各种类型的产品，主要是约化现有产品系列（风冷冷风分体机组、风冷冷水（热泵）机组、水冷冷水机组、柜式空气处理机组）和以后可能在无锡开发的产品系列（屋顶一体机组）。
焓差实验室专业技术规格书
Ｒ2９０三匹焓差室技术规格书建设单位(发包方）：广东美的制冷设备有限公司（以下简称甲方）承包单位（承包方):广州擎天实业有限公司（（以下简称乙方）一.总体说明:本试验室主要用来测试3HP以下家用空调。
测试标准符合GＢ/T 7７2５-200４、EN14５11、ＥN14512、ＡNＳI／AHAM RAＣ－1-2０02、ＩSＯ５１51，并参照日本JIS 86１5标准。
本试验室主要由可以调节工况的室内／外侧房间、控制室、工况调节用压缩冷凝机组/加湿器、冷却水塔及管路、控制柜及测控系统组成。
可测试样机制冷能力范围:1２00W-- 8８００W。
可测试样机制热能力范围：1２00W－－970０W。
可测试样机风量范围：2~28 m3／mｉn。
可测试样机型式:窗式、分体式、柜式、抽湿机、移动空调、变频空调、双速或双压缩机。
可测试项目:能满足表1-表5中所有测试工况和AＲI 2１0/240标准要求的EＥR／SEER/ＨＳPF等项目测试、变工况能力和能效测试（C、D工况除外)。
R2９0防爆功能：安全保护系统采取多重保护。
在3HP高精度焓差室结构的基础上增加防爆功能，设计时尽可能的把试验室内设备的主体或接线移至室外,室内改用防爆设备并增加保护停机报警功能；为防止风机损坏时，加热管等设备仍在工作,在原有报警的基础上增加风压保护。
室内所有超温保护采用高精度温控器。
为防止静电和漏电所带来的电荷危险,地面采取不锈钢另加设备下置绝缘橡胶板,并在试验室门外设置静电触摸球,为进入试验室人员排除静电。
进口高精度可燃气体探测器空调外侧4个，内侧2个，接管处1个，共７个。
全方位检测室内空气。
并采取二级保护：一级保护为报警；二级保护停机。
在测试机附近的一级危险区域设置排风系统。
排风系统可手动和自动开启。
排风直接引至厂房外部。
甲方需为本试验室单独提供2个接地，仪表接地和静电接地。
设备接地可用厂房共用接地。
当危险发生时最大限度保护设备:R２90比空气重，在空调附近积聚,当探测器失灵时也可能达到爆炸浓度。
技术说明MDV全直流变频智能多联中央空调技术说明
MDV-X全直流变频智能多联中央空调1. 美的中央空调简介美的中央空调事业部成立于1999年，是美的集团旗下中央空调、空气能热水机的研产销于一体的事业部门。
目前，美的中央空调已经成为国内最大的中央空调、商用空调设备及空气能热水机生产制造基地。
目前，美的中央空调拥有顺德、重庆、合肥三大生产基地，五大系列成套产品，即：大型冷水机组、多联机、轻型商用、精密空调及空气能热水机。
是中国第一家具备生产变频一拖多空调和生产大型离心机组能力的企业，已成为国内规模最大、产品线最宽、产品系列最齐全的中央空调生产厂家之一。
多年来，美的中央空调秉承“节能环保，创造美的世界”的理念，始终以“提供最佳环境温度调节的解决方案”为宗旨。
从引进世界先进技术，到与国际化公司合作，通过在专业领域的不断努力，美的中央空调在技术和产品创新领域，取得众多新的突破，多项世界领先、国内首创的技术在美的诞生，先后在国内外建立了大量的样板工程。
法人代表名称广东美的暖通设备有限公司广东美的商用空调设备有限公司重庆美的通用制冷设备有限公司合肥美的暖通设备有限公司生产基地简介及生产情况顺德基地：成立于1999年，下设多联机一车间、多联机二车间、热水机车间、部装车间、等四个车间，总占地面积300亩，拥有38条国际一流的先进生产线，主要生产多联机组、单元式空调等一次冷媒产品及各类空气能热水机产品。
2004年，美的与东芝－开利合资，标志着美的从国内品牌到向国际品牌的进程又向前迈出了历史性的一步。
所有生产线配备目前国内最先进的性能检测系统、国际最先进的真空箱检漏设备及检漏工艺，最大限度的保证了产品可靠性。
目前单班年产能300万台。
顺德基地测试中心测试中心是美的中央空调事业部下属的独立产品检测机构，主要从事中央空调及末端产品的检测。
2007年9月本测试中心正式通过中国合格评定国家认可委员会（CNAS）审核认可，成为CNAS认可实验室：具备独立承担各类空调产品检测，出具权威检测报告的能力，具备开展各项基础技术研究的能力。
80HP特种空调实验室技术方案
建设方案及技术协议制作方：2019年80HP特种空调综合实验室技术方案投标人名称：日期：一、设备构成1. 50HP 空调焓差实验室（防爆）：1) 试验室房间室内侧室 1个室外侧室 1个2) 焓差测试装置 1套3）水系统测试装置 1套4) 空气处理设备室内侧 1套室外侧 1套2. 30HP 空调焓差实验室（防爆）：1) 试验室房间室内侧室 1个室外侧室 1个2) 焓差测试装置 1套3）水系统测试装置 1套4) 空气处理设备室内侧 1套室外侧 1套3. 防爆系统 4套4、电控与测试软件 1套5. 实验室整体概述：1）、80HP特种空调综合试验室由50HP焓差室一套（内室+外室）、30HP焓差实验室一套（内室+外室）组成，50HP外侧+30HP外侧可以组合成一套80HP室外侧实验室。
2）、可以满足不大于80HP特种空调的测试，同时50HP室外内侧配置4-70m3/h 的水系统、30HP室内外侧配置2-30m3/h的水系统。
3）、设备的运转采用可编程序控制器+人机界面控制，其测量参数由计算机进行数据采集处理并存档，自动打印试验报告，并可查询、分析试验结果和测试数据。
4）、两套试验室可实互联互通，可以在任一室监控其他两室的设备运行情况和测量数据。
5）、两套同时可实行集中控制和数据读取，需留有远程控制端口。
6）、50HP室内外侧、30HP室内外侧安装有工况测试装置，50HP室外侧、50HP室外侧配备水系统；可测控实验室工况环境温湿度，进出水温与水流量，针对【特种空调】制冷量、制热量测试及各类工况测试，系统压力、各部件工作温度布点、电气性能及电参数据采样分析。
7）、配备R32（可燃冷媒）测试功能，采用防爆电器和布线， R32泄漏自动报警、自动强制排风功能。
8）、50HP内侧设计一套3000-50000 m3/h风量装置，30HP内侧设计一套2000-30000 m3/h风量装置；根据现场情况布局在设备间，采用50MM聚氨酯做进回风风道，出风口增加不锈钢混合器保证出风均匀再送入空气处理柜。
焓差实验室基础培训-(带目录)
焓差实验室基础培训一、引言焓差实验室作为研究能源转换与利用、热力学性能评估等领域的重要实验平台，在我国能源、环保等领域发挥着重要作用。
为了提高实验室人员对焓差实验的理解和操作能力，本文将围绕焓差实验室的基础知识、设备操作、实验方法和数据处理等方面进行培训。
二、焓差实验室基础知识1.焓差实验原理焓差实验是通过测量系统在两个不同状态下的能量差，从而计算系统的焓变。
焓是热力学中的一个重要参数，表示系统在恒压过程中吸收或释放的热量。
焓差实验原理为：ΔH=Qp，其中ΔH表示焓变，Qp表示在恒压条件下系统吸收或释放的热量。
2.焓差实验设备焓差实验室主要设备包括：恒温槽、热量计、压力计、流量计、温度传感器、数据采集器等。
这些设备应具备高精度、稳定性好、操作简便等特点，以保证实验结果的准确性。
3.焓差实验方法焓差实验方法主要包括：直接法、间接法和准静态法。
直接法是通过测量系统在两个不同状态下的压力、体积和温度，计算焓变；间接法是通过测量系统在两个不同状态下的热量和温度，计算焓变；准静态法是在实验过程中保持系统状态变化缓慢，使系统始终处于平衡状态，从而计算焓变。
三、焓差实验室设备操作1.恒温槽操作（1）检查恒温槽内冷却水是否畅通，设定恒温槽温度。
（2）将待测样品放入恒温槽，确保样品与恒温槽内冷却水充分接触。
（3）开启恒温槽，调整恒温槽温度，使样品温度达到设定值。
2.热量计操作（1）检查热量计是否完好，连接热量计与数据采集器。
（2）将待测样品放入热量计，确保样品与热量计充分接触。
（3）按照实验要求，进行加热或冷却操作，记录实验数据。
3.压力计、流量计和温度传感器操作（1）检查压力计、流量计和温度传感器是否完好，连接设备与数据采集器。
（2）按照实验要求，调整压力、流量和温度，记录实验数据。
四、焓差实验数据处理1.数据采集（1）实验过程中，实时记录压力、体积、温度、热量等数据。
（2）数据采集频率应根据实验需求确定，保证数据充分反映实验过程。
