RTK简易操作说明
RTK仪器简单操作步骤
RTK仪器简单操作步骤1.设置RTK仪器a.打开仪器电源。
b.确保连接天线，确保可以接收到卫星信号。
c.确认所有连接是否牢固可靠。
d.在菜单中选择正确的工作模式，例如基站模式或流动站模式。
2.基站设置a.在菜单中选择基站模式。
b.设置基站的坐标信息。
c.设置基站的高度信息。
d.根据需要，设置其他参数，例如测量间隔、坐标系等。
3.流动站设置a.在菜单中选择流动站模式。
b.设置流动站的测量信息，例如采样间隔和采样次数。
c.根据需要，设置其他参数，例如坐标系、高程系统等。
4.连接基站和流动站a.确保基站和流动站之间的无线通信正常工作。
b.在基站和流动站之间建立无线通信连接。
5.开始测量a.点击菜单中的“开始测量”选项。
b.等待RTK仪器接收到足够的卫星信号，并确定位置。
c.仪器开始进行实时运动定位。
6.数据记录a.在测量过程中，RTK仪器会记录位置数据。
b.根据需要，可以设置数据采集间隔和持续时间。
7.数据处理与分析a.将测量数据导入相应的数据处理软件中。
b.根据需要，选择合适的数据处理方法。
c.处理数据，得到位置和时间的高精度结果。
8.数据导出和报告a.将处理后的数据导出至需要的格式，例如文本文件或GIS文件。
b.根据需要，制作相应的报告或图表展示数据结果。
以上是RTK仪器的简单操作步骤。
操作时需要注意精细调整仪器设置，并确保良好的信号接收和无线通信连接，以获得准确的测量结果。
另外，在数据处理和分析过程中，也需要选择合适的方法和工具来获得高精度的位置和时间信息。
华测RTK基本操作步骤说明
华测RTK基本操作步骤说明RTK（实时动态定位）技术是一种全球卫星导航系统（GNSS）实时高精度定位技术。
它能够通过接收卫星信号，与参考站提供的差分数据相结合，实现高精度、实时的定位。
华测RTK是一种常用的RTK设备，下面是华测RTK的基本操作步骤说明。
1.设置装置首先，将华测RTK装置放置在一个开阔的地方，确保能够接收到最佳的卫星信号。
确保装置的电量充足，并连接好必要的电源和数据线。
2.打开RTK装置按下开机按钮，启动RTK装置。
装置启动后，会显示启动界面，在启动界面上，可以设置不同的工作模式或者加载之前的配置。
3.设置基站模式如果使用华测RTK作为移动站与基站通信进行测量，需要在设置菜单中选择基站模式。
选择基站模式后，菜单会出现基站设置选项，在此设置基站的坐标、工作频率等相关参数。
4.设置移动站模式如果使用华测RTK作为移动站进行测量，需要在设置菜单中选择移动站模式。
选择移动站模式后，菜单会出现移动站设置选项，在此设置移动站的工作模式、与基站的通信方式等相关参数。
5.设置通信方式6.搜星与定位7.数据采集与记录在定位成功后，可以开始进行数据的采集与记录。
华测RTK可以实时采集位置、姿态、速度等相关信息，并将其记录下来。
需要注意的是，数据的采集与记录应根据实际需求进行设置和调整。
8.数据处理与分析如果需要进行数据处理和分析，可以将采集到的数据导入到相关的数据处理软件中进行进一步的处理。
华测RTK可以导出各种格式的数据文件，方便后续的数据处理与分析。
9.结束测量在完成测量任务后，可以选择关闭RTK装置。
在关闭之前，应确保已经将所有数据进行保存和备份，以免数据丢失。
总结：以上是华测RTK的基本操作步骤说明。
通过按照以上步骤进行操作，可以实现RTK定位的高精度、实时测量，并获取到相关的位置、姿态等信息。
在实际操作中，还应根据具体需求和测量环境，进行合理的参数设置和数据处理，以确保测量结果的准确性和可靠性。
RTK操作说明(很全面很详细的)
四、仪器的连接---移动站
三声关机，四声动态， 五声静态，六声恢复初 始设置。七声是基准站 和移动站互换！DL灯 常亮，STA灯五秒钟闪 一次，表示处在静态模 式。动态模式时，DL 灯一秒钟闪一次。
五、参数设置---新建工程
依次按要求填写或 选取如下工程信息：工 程名称、椭球系名称、 投影参数设置、四参数 设置（未启用可以不填 写）、七参数设置（未 启用可以不填写）和高 程拟合参数设置（未启 用可以不填写），最后 确定，工程新建完毕。
RTK操作说明(很全面很 详细的)
一、RTK可以做什么?
控制测量 碎部测量 点放样 直线放样 线路放样 断面测量
二、仪器的连接---基准站
二、仪器的连接---基准站
三声关机，四声动态，五声静态，六声恢复初始设置。 DL灯常亮，STA灯五秒钟闪一次，表示处在静态模式 STA灯常亮，DL灯五秒钟快闪两次，表示处在动态模式 动态时
十、线路放样---参数设置
十、线路放样---参数设置
最小值，最大值：点放样下面的圆圈提示和报警提示，当离放样点的距离小 于最大值并且选择了声音提示时，就给出声音提示。
北方向、线方向：线路放样和点放样两种方向指示模式的互相切换。 属性赋值里程：测量点时是否把里程作为属性。 显示所有放样路线：如果选择了就显示所有的放样路线。 显示标志点：如果选择了就在图中显示所有的标志点。 显示加桩点：如果选择了就在图中显示所有的加桩点。
五、参数设置---作业文件名
五、参数设置---椭球设置
五、参数设置---投影参数设置
五、参数设置---四参数设置
五、参数设置---七参数设置
五、参数设置---高程拟合参数设置
六、求转换参数---控制点坐标原始点坐标

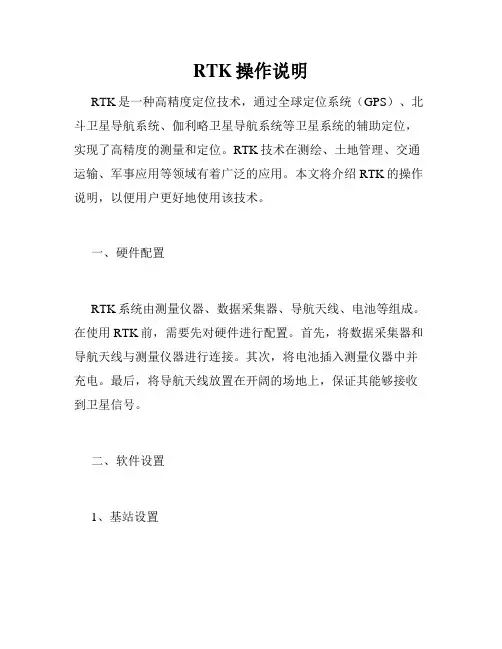

RTK操作说明
RTK操作说明RTK是一种高精度定位技术，通过全球定位系统（GPS）、北斗卫星导航系统、伽利略卫星导航系统等卫星系统的辅助定位，实现了高精度的测量和定位。
RTK技术在测绘、土地管理、交通运输、军事应用等领域有着广泛的应用。
本文将介绍RTK的操作说明，以便用户更好地使用该技术。
一、硬件配置RTK系统由测量仪器、数据采集器、导航天线、电池等组成。
在使用RTK前，需要先对硬件进行配置。
首先，将数据采集器和导航天线与测量仪器进行连接。
其次，将电池插入测量仪器中并充电。
最后，将导航天线放置在开阔的场地上，保证其能够接收到卫星信号。
二、软件设置1、基站设置RTK测量需要至少两个测量站：一个基站和至少一个移动站。
基站负责收集卫星信号并将数据传输到数据采集器中，移动站则用于实际的测量工作。
先来对基站进行设置。
将基站放置在固定的位置，打开测量仪器并进入设置界面。
在设置界面中，选择“基站模式”并设置基站的位置。
2、移动站设置将移动站带到需要测量的场地上，并将测量仪器打开。
在设置界面中选择“移动站模式”并设置移动站的位置。
如果需要进行差分测量，则需将基站和移动站间的基线长度设置到测量仪器中，并确保两个站已经建立通信。
三、开始测量1、单次观测单次观测适用于需要快速获得测量结果的场合。
在单次观测模式下，移动站会自动进行快速差分计算，输出测量结果。
在实际操作中，可以通过界面上的实时数据显示来监测卫星信号质量以及差分修正的效果。
2、静态测量静态测量适用于精度要求较高的场合。
静态测量需要在设置好基站和移动站位置后，进行一段时间的数据观测，并进行数据处理和差分计算后才能输出测量结果。
在进行静态测量时，需要在一定时间内保证测量站固定不动，以避免误差。
3、动态测量动态测量适用于移动设备的测量场合。
通过动态测量，可以获得物体的运动轨迹和速度等信息。
在进行动态测量时，需要设置好移动站的测量模式，并进行数据采集和处理，最终得到测量结果。
需要注意的是，在动态测量时，应避免测量站的移动速度过快，以免影响测量精度。
RTK使用操作说明
RTK使用操作说明RTK是一种高精度的实时动态定位技术，广泛应用于测绘、导航、建设和航空等领域。
本篇文章将为您介绍如何使用RTK进行测绘和导航。
首先，为了使用RTK精确定位，您需要准备以下设备：1.RTK接收机：用于接收卫星信号，并计算位置坐标。
2.基站接收机：作为测量参考点，提供精确的测量数据。
3.移动终端设备：用于接收RTK信号，并显示实时位置信息。
接下来，我们将介绍RTK的使用步骤：1.设置基站：首先，选择一个适合的位置设置基站。
通常情况下，基站应尽量远离高建筑、树木或任何可能阻碍卫星信号的物体。
确保基站接收机连接稳定的电源，并将其通过电缆与计算机或移动终端连接。
2.启动基站接收机：按照基站接收机的说明手册，启动基站接收机。
等待一段时间，直到基站接收机到足够的卫星信号并进行定位。
3.设置移动终端：确保移动终端设备已连接到RTK接收机。
根据移动终端设备的说明手册，安装并打开相关的RTK应用程序或软件。
确保移动终端设备在开放区域，以便接收到足够的卫星信号。
4.进行RTK定位：启动RTK应用程序或软件，选择合适的工作模式。
通常有固定解和浮动解两种模式。
固定解表示精度较高，浮动解表示精度较低。
根据实际需求选择合适的模式。
5.监测定位质量：在RTK应用程序或软件中，可以查看定位精度及信号质量等相关信息。
通常情况下，定位精度以厘米为单位。
如果定位精度较低，可能需要调整设备位置或进行其他操作来改善信号质量。
6.进行测绘或导航：一旦定位精度满足要求，您可以开始进行测绘或导航工作。
在移动终端设备上，您可以查看当前位置坐标、航向等相关信息。
同时，您还可以使用RTK技术提供的导航功能进行路径规划和导航操作。
总结：使用RTK进行测绘和导航是一项精确而强大的技术。
通过正确设置基站和移动终端设备，并选择合适的工作模式，您可以获得高精度的位置信息。
无论是测绘还是导航，RTK技术都能帮助您提高效率和准确性。
RTK简明操作手册
RTK简明操作手册1、新建工程：点击屏幕上的FDC图标，进入如图1-1所示界面，显示了最近的工程信息。
选择新建工程，输入工程名称之后，点击OK按纽，画面（图1-2）问是否创建点，点击是（Y）按纽，进入画面（如图1-3）。
输入点名，描述以及点的三维坐标（N，E，EL）和WGS-841-4）。
注意：如果有一个控制点，就输入一个，若有两个，就输入两个，依此类推。
图1-1 图1-2图1-3 图1-42、基准站设置：点击基站设置的图标，弹出基站设置对话框，如图3-2-1。
1GPS单点定位点位的详细信息。
（1）可以在在纬度、经度和椭球高三栏中分别输入实际值，（2）命名基准点：命名一个基准点，保存到点表中。
（3）从点表中选：弹出点表对话框，从列表选中点后，该点就作为基准点。
（4）从图上选：弹出地图对话框,图上注明了点的示意图,根据情况单击选点（5）显示点信息：显示了该点的种类、坐标，以及在图上的位置GPS单点定位坐标。
图3-2-1 图3-2-22、设置天线：（1）型号：选择您所需要的一种类型。
选择了一个天线形号之后，在半径、偏移输入框中会出现对应数值。
（2）高度：选择斜高或垂高后，输入量取的数值。
（3）半径、偏移：修改天线盘半径和天线附加高的数值。
图3-2-41.1 流动站设置在点击移动站设置的图标后，弹出流动站设置界面，如图3-3-1：图3-3-1基准站设置在N点，移动站没有设置的条件下，显示了基准站的坐标，获取基站点的纬度、经度和大地高。
也可以点击“从基准站”获取。
1.2 控制点用于计算或者检核投影解算中的控制点。
点击控制点图标，进入控制点界面（图3-4-1）：1．点名：在输入框中输入控制点名。
2．描述：输入关于该点的种类以上两者也可以从列表、地图中选择3．点信息，显示（1）该点的N坐标、E坐标、高程、纬度、经度、椭球高（2）GPS控制点：选中该复选框时，该点为GPS控制点（3）参与水平投影转换参数解算（4）参与垂直投影转换参数解算4GPS状态界面，显示接收机详细信息。
RTK工作操作步骤
RTK工作操作步骤RTK（实时动态准确度）是一种常见的全球定位系统（GPS）技术，它能提供更高的定位精度和精确度。
下面是RTK工作操作步骤的详细解释：1.准备工作：在进行RTK测量之前，需要进行一些准备工作，包括选择适当的RTK 设备（包括基站和测量设备），确保设备的电池充满电，并确保设备正常工作。
2.设置基站：首先，要选择一个适当的位置来设置基站。
理想的基站位置应该是高且开放的，以确保信号的畅通，并且应尽量远离可能干扰信号的物体。
将基站放在三脚架上，确保其稳定且不易受到外部干扰。
3.启动基站：打开基站设备，并将其连接到电源。
然后，选择合适的设置，如坐标系统和测量单位，并确保时区和时钟设置正确。
4.基站数据记录和广播：在基站开始工作之前，需要设置要记录的数据类型和间隔，并选择要通过无线电信号广播出去的数据。
这些数据通常包括位置信息、观测值和校正数据。
5.设置移动装置：接下来，需要设置移动装置，也称为移动接收机。
确保移动装置与基站在相同的坐标系统和测量单位下工作。
在启动移动装置之前，确保其连接到移动设备上的天线，并且移动设备的设置与基站相匹配。
6.配对基站和移动装置：在移动装置启动之前，需要确保其与基站正确配对。
这通常需要在移动装置的设置菜单中输入基站的IP地址和端口号，并确保连接是正常的。
7.开始RTK测量：确认基站和移动装置已准备就绪后，即可开始进行RTK测量。
这通常包括将移动装置放置在要测量的物体或区域附近，并等待信号稳定。
8.数据处理：在进行RTK测量期间，基站将实时测量数据传输到移动装置。
移动装置将这些数据与自身的测量数据进行比较，并使用差分校正数据来计算更准确的位置。
9.结束测量：在完成测量任务后，需要关闭基站和移动装置，并保存测量数据以备后续分析。
同时，还应检查设备的电池电量，并确保其已充满电以供下次使用。
10.数据后处理：在RTK测量结束后，可以进行进一步的数据处理和分析。
这可以包括将测量数据导入GIS软件或地图制作软件，以生成详细的地图或测量报告。
RTK详细操作步骤
RTK详细操作步骤RTK（Real Time Kinematic，实时动态差分定位）是一种高精度的定位技术，利用测站和参考站之间的差分数据来提高导航定位的精度。
下面是RTK详细的操作步骤：1.准备工作：-确保RTK测站、基站以及GNSS接收器的电源充足。
-检查RTK测站和基站的天线连接是否正确。
-在RTK测站和基站上设置好GNSS接收器的参数，例如频率、波特率等。
2.基站设置：-在合适的地理位置上设置基站，确保其能够稳定接收卫星信号。
-将基站的天线设置在建筑物或其他遮挡物较少的区域。
-在基站上设置好坐标参考系，例如WGS84-启动基站的GNSS接收器，并确保其能接收到足够的卫星信号。
3.测站设置：-在需要测量的位置上设置RTK测站。
-将测站的天线设置在与基站天线相同的高度，并确保其能接收到基站发出的信号。
-设置测站的GNSS接收器为RTK模式，并连接到基站的无线电透传设备。
4.数据连接：-确保基站和测站之间的无线电透传设备连接正常，并且能够相互通信。
-设置基站和测站的通信频率，确保它们能够互相传输数据。
5.启动RTK：-启动基站和测站的GNSS接收器，并确保它们能够接收到足够的卫星信号。
-在测站上选择基站作为差分信号源。
-等待一段时间，直到测站和基站建立起稳定的RTK差分连接。
6.数据处理：-基站接收到GNSS卫星信号后，通过无线电透传设备将数据传输给测站。
-测站将接收到的差分数据与自身的测量数据进行处理，从而得到更高精度的定位结果。
-基站和测站之间的数据传输过程中，可能会出现信号干扰或丢失，需要进行一些数据处理和滤波，以保证定位精度。
7.实时导航：-一旦RTK定位系统建立起来，测站就可以实时获取高精度的定位数据，并用于导航、测量或其他应用。
-可以通过RTK测站的显示屏或连接的电脑查看当前位置的坐标、速度和航向等信息。
8.项目结束：-当任务完成后，关闭测站和基站的GNSS接收器。
-断开基站和测站之间的无线数据连接，并拆除测站和基站的天线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
集思宝GPS（G971）操作说明
一、打开或建立项目：打开软件----新建---输入项目名称（以基站位置命名）----蓝牙连接基准站主机（点击“蓝牙”---选择基准站仪器序列号---确定---连接---关闭）-----投影参数---中央子午线A ----确定（以上为重新设置基站位置使用）--------或者直接打开已存在项目。
二、基准站设置：仪器-工作模式-基准站模式设置-启动参数（1）-数据链（3）-选项（2），确定。
1、设置启动模式---指定基站坐标，设置基站坐标，获取当前GPS 坐标（如果基站坐标保存后就不用获取当前坐标，点从点库中查找）；设置基站天线高，量取高度（实际测量仪器高），量取方式（斜高）。
每次重新架设基站需要重新量取设置仪器高。
2、设置选项：差分格式分为：NOVATELX为三星数据格式，RTCM3/CMR/RTCM2/DGPS为双星数据格式，高度角建议设置：5-15之间。
3、数据链设置：
a，使用电台时基站只能选择外置电台，频道与电台频道一致。
b，网络：网络设置选择ENET----移动网络，名称为：CMNET，联通网络名称为：UNINET，用户名密码均为空。
网络Ntrip设置：IP地址：；端口：9001；基站ID：默认为主机序列号
c，内置电台设置：基准站和流动站通道设置相同通道即可。
功率：建议选择高。
基站UHF接口上需要与外置天线接头连接。
4、设置完毕，点击确定即可（基准站屏幕向上箭头闪烁即设置成
功）
三、流动站设置：
1.设置流动站前，需要断开与基准站的蓝牙，然后连接上流动站蓝牙。
连上之后进入仪器--流动站模式设置--设备选项和数据链参照基站中相关设置，使用电台时流动站只能选择内置电台，频道与电台频道一致，输入天线高（对中杆上直接读取，量取方式为杆高，手持杆一般设置成米和2米,其它高度不得采用），全部设置好后，在设置流动站界面点击确定即可（流动站屏幕向下箭头闪烁即设置成功）。
2.流动站设置成功后,查看手薄上是否为固定解状态,只有在固定状态才能进行测量.
3. 流动站设置成功后,在手薄为固定解状态下,将基站自动获取的坐标存储,（仪器——GPS状态——基站-基站信息-点保存基站坐标）每次在设置基站的时候只需在点库中获取.
四、坐标校正(控制点采集)：
校正- -转换参数--点击增加—请设置当前坐标系已知坐标（输入已知点坐标,也可以提前将已知点坐标输入至手薄中,选择在点库中查找），---请设置WGS84椭球原始坐标（手持杆气泡居中，点击获取当前GPS坐标）,在采点过程中手持杆用脚架对中,当采集时间达到时(一般设置30秒或60秒既可)—点确定，依次增加至少2个点，2-3个控制点的点校正，建议坐标转换方法选择“一步法”，高程拟合方法选择“自动判断”。
从而求取四参数； 4个控制点以上点校正，选择经典七参数。
设置好点校正选项后，点击“计算”(必须在固定解状态)可看到相应的校正参数与水平与高程精度，当水平或高程精度过大时,
可对此控制点的水平或高程进行选择,可以单独只选择一项.如果控制点平面与高程不共用时,可以分别采集导线点和水准点,在输入采集点数据时就对此点进行水平或高程选择.求解参数后，点击应用，即可进行测量与放样。
五、坐标数据提前输入
工具—数据键入—坐标点库—增加—编辑点名及坐标输入,可设置类型,不同类型的点,前面的标志不同.
六、测量放样
1.在测量放样之前再新建一个项目,避免将测量数据全部存入基站文件夹,（文件夹数据选择在项目—打开文件，确定所使用的文件夹，如果在设置基站时，必须选择基站文件夹，否则获取基站坐标时在点库中查找时找不到已保存的基站坐标）在数据导出时不影响基站数据.放样时手薄和指北针须安装在手持杆上,这样手薄上显示的方向才能与指北针一致,可快速接近点位.
2、测量：点测量。
按F1测量记录
3、放样：测量--点放样。
点击右边红色圆点，增加坐标点或者选取坐标点，按指示进行放样。
七、数据管理：
1、数据导出：打开软件，项目——文件导出——数据文件，选择文件类型（点名，坐标x，坐标y，坐标h，编码），点击导出，选择保存路劲storagecard，命名，确定保存。
拷入电脑，将后缀dat改成csv即可双击打开,退出表格后会提示另存为电子表格形式。
2、数据导入：表格数据文件（按照点名，坐标x，坐标y，坐标
h），另存为*.csv格式文件后，直接改后缀为TXT,将文件存入SD（U 盘模式）卡中，完成后断开手薄数据线与电脑联结，否则找不到SD卡。
在软件中：工具---数据键入----坐标点库－导入----选择自定义格式文件----在文件格式列表中选择第一项，分隔符号选为逗号，确定后找到SD卡文件夹（，点加号打开选择要导入的文件，确定即可。
八、点的测量时间设置
采集控制点和点放样，都可以设置测量时间，选择配置----记录设置----控制点测量设置（地形点测量控制----平滑点数-----点击要选择的时间
九、备份基站数据
资源管理器---我的设备（第一个文件夹）---找到基站数据文件夹——复制（长按）——向上返回——找到有SD卡标志的文件夹打开——在最下方空白处长按选择复制——将复制文件夹考入电脑备份。
十、注意事项（不能固定解的检查）
1．如果使用外挂电台链接，需要检查电台是否打开，功率是否在最大状态，数据线是否连接正确，特别是电台与基站接收机的连接线。
2.流动站天线是否安装正确，长天线是电台（UHF）天线，短天线是网络（GPRS）天线，不同的天线有相对应的接口。
3.如果使用外挂电台链接，基站接收机上不需要安装天线，否则要按天线接口安装天线。
4.蓄电池的正、负极必须正确，每次放样完成将充电机线与电瓶连接，检查一下电瓶电压，充电机电压表上显示的电压如果小于12V 需要给电瓶充电。
5. 如果出现连接移动站蓝牙时基准站蓝牙灯亮起时，需要断开，重新再连接基站，当基站设置成功后，先择通讯模式，断开基准站连接，不要选择关闭，点击蓝牙设置，选择移动站接收机型号，然后连接移动站，然后再设置移动站，检查是否连接成功并固定解。
如需要打开其它文件夹，则再进行一次蓝牙连接及移动站设置。
6.如果连接仪器时出现手薄显示“串口错误，无法连接”，经多次链接仍失败时，可删除设备名称，重新建立。
点击蓝牙设置，选择设备名称，选配置蓝牙设备，(选择蓝牙设备后如果出现找不到文件，需要手薄关机，重启)文件里面有三个选项，为COM端口、设备、模式，选择设备和COM端口，长按设备名称后选择删，在设备和端口选项里均要删除。
删除后在设备选项里点添加新设备，自动搜索到设备，点击下一步，密码设置为1234.完成后选择端口，选中仪器号点新建发送端口，只有COM0和COM7、8、9能用，端口号两台设备不能相同。
