五环-MC14手动阀门技术规定

合集下载

手动阀门操作规程

手动阀门操作规程

手动阀门操作规程1范围本规程规定了手动阀门操作、日常检查保养、检修与维护和注意事项。

本规程适用于场站所使用的各类手动阀门。

2规范性引用文件油气管道通用阀门操作维护检修规程SY/T 6470-2011阀门的标志和涂漆JB/T 106-20043术语3.1手动阀门hand valve管路流体输送系统中控制部件,它是用来改变通路断面和介质流动方向,具有导流、截止、调节、节流、止回、分流或溢流卸压等功能。

3.2阀体valve body阀门中的一个主要零部件,与阀芯以及阀座密封圈一起形成密封后能够有效承受介质压力。

4基本要求及说明4.1主要风险:操作不当,引起泄漏、机械伤害,更换密封填料时,由于阀门内部含有余压,导致残渣打伤眼睛、手部。

4.2设备概况:球阀是用有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。

球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。

球阀主要供开启和关闭管道和设备介质之用。

主要优点:适用于经常操作,启闭迅速,轻便。

5操作及日常保养5.1日常检查检查法兰、阀杆等部位有无泄漏;检查阀体、法兰盘、阀杆等部位有无锈蚀;检查阀位指示是否正确、显示是否清晰无污损;检查铭牌是否完好、清晰;检查需上锁挂签部位阀门挂签是否完好;检查各种阀件应齐全、完好;法兰和支架上的螺栓齐全,螺纹完好无损,无松动现象;对容易受到雨雪、灰尘、风沙等污物沾染环境中的阀门,其阀杆要安装保护装置;不允许在运行中的阀门上敲打、站人或支撑重物。

5.2手动阀门操作手轮(手柄)直径(长度)小于或等于320mm时,只允许一人操作。

手轮(手柄)直径(长度)大于320mm时,允许多人共同操作,或者借助适当的杠杆(一般不超过0.5m)操作阀门。

检查生产工艺管道及设备工作状态,操作内容与相应生产工艺,确认无误后方可继续作业。

对作业区域及相应操作阀门进行可燃气体浓度检测,确认无可燃气体泄漏后方可继续作业。

手动阀门操作规程

手动阀门操作规程

手动阀门操作规程一、引言:手动阀门是一种常见的工业设备,广泛应用于各种管道系统中。

为了确保手动阀门能够正常运行并保证系统的安全性,制定了本手动阀门操作规程。

二、适用范围:本操作规程适用于各类手动阀门的操作与维护,包括球阀、蝶阀、闸阀、截止阀等。

三、操作前准备:1. 核对阀门类型和位置,并清楚了解阀门的作用和重要性。

2. 检查阀门周围环境是否安全,并确保操作区域没有杂物或障碍物。

3. 熟悉阀门的结构、工作原理和操作方式,并在必要时阅读相关操作手册。

4. 确保操作人员佩戴符合安全要求的个人防护装备,包括手套、安全眼镜和耳塞等。

四、操作步骤:1. 第一步:检查阀门状态1.1 观察阀门手柄或指示器的位置,确保阀门处于关闭状态。

1.2 如果阀门处于开启状态,将手柄或指示器旋转至关闭位置,并确保阀门被牢固地锁定。

2. 第二步:解除阀门锁定2.1 查看阀门是否有锁定装置,如果有,使用相应工具解除锁定。

2.2 如果阀门未锁定,跳过此步骤。

3. 第三步:操作阀门3.1 使用手柄、手轮或其他操作装置逆时针旋转,将阀门慢慢打开。

3.2 在操作过程中,应保持缓慢稳定,避免用力过猛。

3.3 当阀门达到所需位置时,停止旋转,并确保阀门处于稳定状态。

4. 第四步:测试阀门4.1 打开与阀门相连的管道系统,观察阀门的开启情况,并检查是否有任何异常情况。

4.2 如果阀门无法完全开启或存在漏水等问题,应立即关闭阀门,并汇报相关人员进行维修。

五、阀门操作注意事项:1. 操作阀门时应保持操作区域清洁,禁止站立或跳跃在阀门上。

2. 使用适当的工具进行操作,禁止使用力矩过大的手柄或杠杆。

3. 遵循操作手册中的操作要求,并根据具体情况合理调整操作力度。

4. 阀门操作时,应关注周围环境的变化,如有异常情况应及时报告并采取相应措施。

六、维护与保养:1. 定期检查阀门的工作状态,如发现异常应及时处理。

2. 每年对阀门进行润滑,确保手柄灵活可操作。

手动阀门技术要求

手动阀门技术要求

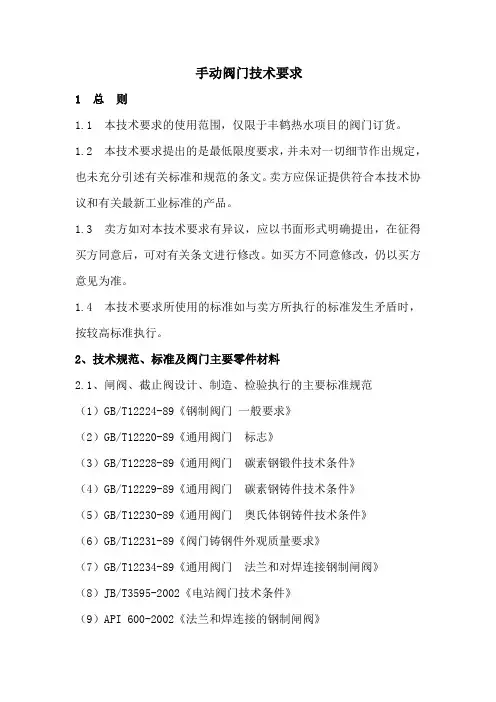

手动阀门技术要求1 总则1.1 本技术要求的使用范围,仅限于丰鹤热水项目的阀门订货。

1.2 本技术要求提出的是最低限度要求,并未对一切细节作出规定,也未充分引述有关标准和规范的条文。

卖方应保证提供符合本技术协议和有关最新工业标准的产品。

1.3 卖方如对本技术要求有异议,应以书面形式明确提出,在征得买方同意后,可对有关条文进行修改。

如买方不同意修改,仍以买方意见为准。

1.4 本技术要求所使用的标准如与卖方所执行的标准发生矛盾时,按较高标准执行。

2、技术规范、标准及阀门主要零件材料2.1、闸阀、截止阀设计、制造、检验执行的主要标准规范(1)GB/T12224-89《钢制阀门一般要求》(2)GB/T12220-89《通用阀门标志》(3)GB/T12228-89《通用阀门碳素钢锻件技术条件》(4)GB/T12229-89《通用阀门碳素钢铸件技术条件》(5)GB/T12230-89《通用阀门奥氏体钢铸件技术条件》(6)GB/T12231-89《阀门铸钢件外观质量要求》(7)GB/T12234-89《通用阀门法兰和对焊连接钢制闸阀》(8)JB/T3595-2002《电站阀门技术条件》(9)API 600-2002《法兰和焊连接的钢制闸阀》3、使用环境及条件3.1 环境条件地震烈度:8度历年极端最高气温:42.3℃历年极端最低气温:-15.5℃多年平均气温:14.4 C多年平均相对湿度:67%运行环境:输送介质水。

3.2 阀门的使用条件手动阀门其它见阀门参数表4、技术要求4.1 阀门性能要求。

4.1.1 卖方产品必须是600MW及以上机组使用的主要品牌。

产品必须在国内具有五年以上成功应用业绩,无不良使用和售后服务记录。

卖方提供的品牌产品应为原厂家全新产品。

4.1.2 卖方应依照买方提出的参数条件,选定满足要求的阀门并提供阀门的规范。

所有阀门必须按国家相关标准执行、选材、制造和试验。

阀门的设计应满足介质温度、压力、流量、流向、以及严密性要求,并满足系统的要求。

阀门技术要求

阀门技术要求

阀门技术要求基本技术要求阀门生产厂家在得到订单通知后,2日内(订单日为准)需指派专业技术人员到达生产现场进行勘测,确保阀门的实际成产尺寸等数据。

1、阀门必须做水压试验和密封性试验。

阀门强度必须满足水压试验要求。

水压试验压力为1.5 倍设计压力,稳压30分钟无泄漏。

水温20~90℃。

2、阀门的密封面必须用司太立硬质合金堆焊,其堆焊高度不小于3MM,阀座密封面的宽度大于20MM,阀瓣密封面的宽度应是阀座密封面宽度的0.5---1倍。

3、阀门密封面的硬度不小于HRC45。

4、卖方提供的阀门经买方现场解体验收后(由卖方负责提供阀门解体所需的人力物力),达不到技术要求的,买方进行退货,阀门必须一次验收合格,买方不接受经现场验收不合格而重新修复的阀门。

5、调节型阀门执行机构必须配进口原装罗托克IQM系列智能型电动执行机构,供货方所供电动执行机构能保证正常开关,并留有足够的裕量;开关型阀门电动执行机构需采用扬州电力设备修造厂产DZW+WK-ZTD19系列机电一体化电动执行机构,供货方所供电动执行机构能保证正常开关,并留有足够的裕量。

6、每个阀门应在制造厂内进行三次全开全关的装配及性能试验并提供试验报告:强度试验: 2.0倍公称压力;密封试验:1.5倍公称压力。

7、阀门各部件如阀盖、阀瓣、阀座、阀杆、衬套、填料等材质(由卖方填写)8、设备出厂前应喷涂二层底漆三层面漆。

9、在阀体的明显部位,应装设耐腐蚀材料制作的金属铭牌,金属铭牌至少应包括下列内容:名称、制造厂名称、制造年月、产品编号、型号、主要技术规范。

10、卖方所供产品,均应进行合理包装,并有标明合同号、名称的标签。

11、对装箱供货的产品,应在箱子的两面注明如下内容:合同号、装运标志、目的地、收货人名称及代码、产品名称和型号、箱号、毛/净重、外形尺寸(长×宽×高)12、必须提供阀门相关技术资料:(1)阀门供货清单。

(2)阀门外形尺寸图、内部结构图、阀门重量。

MC14手动阀门技术规定

MC14手动阀门技术规定
specification.
2一般要求(general)
本规定中的所有手动阀门的设计、制造和检验完全遵照相关的API、ASME和ASTM规范执行。
The design, manufacture and testing of all manual valve should comply with reference of
c)承插焊和螺纹连接锻钢阀门按照API602标准。
Socket welded and screwed forged valve should be in accordance with API602 code.
d)阀门的结构形式按照相关的API规范要求。
The configuration of valve should be in accordance with reference of API code.
本规定适用于哈气25万吨甲醇项目中手动阀门的设计、选型、采购和检验。本规定应该严格
执行,除非得到设计者的同意,不允许变动。
This specification covers the design, type choosing, purchase and testing for manual valve to
第六项(字母+数字)表示阀杆密封填料和阀盖形式及密封垫片――表VI
The sixth item (number+alphabet) stands for stem packing, bonnet type and gasket――table VI
五环科技
股份有限公司
哈气25万吨甲醇项目
详细工程设计
2
第二项(数字)表示阀门的端部连接形式――表II
The second item (num―tableII

MC14 手动阀门技术规定

MC14 手动阀门技术规定

3.6 操作方式(Operating mode) 如无特殊说明,在下表规定范围内的阀门需采用涡轮蜗杆或齿轮操作方式。
Unless otherwise specified, operating mode of the valve in the table is worn wheel-operated or
(plug valve) ≥DN150 ≥DN150 ≥DN150
(butterfly valve)
≥DN200 ≥DN200 ≥DN150
PN 6.3MPa PN 10.0MPa PN 16.0MPa
≥DN350 ≥DN300 ≥DN200
≥DN250 ≥DN200 ≥DN150
≥DN150 ≥DN100 ≥DN100
3.5 软密封球阀、旋塞阀须符合 GB/T12237 的防火要求,并要求采取防静电设计。 Soft-seated ball valve and plug valve must meet the fire-fighting requirements of GB/T12237 and apply Anti-static design.
2 一般要求(general) 本规定中的所有手动阀门的设计、制造和检验完全遵照相关的 API、ASME 和 ASTM 规范执行。 The design, manufacture and testing of all manual valve should comply with reference of API,ASME and ASTM code
The material of valve should be in accordance with reference of API code and ASTM code. 2.4 阀门的检验符合 API598 的要求。

12-MC14手动阀门技术规定

12-MC14手动阀门技术规定

大同煤矿集团有限责任公司年产 60 万吨甲醇工程 详细工程设计 2 版
中国五环 工程有限公司
煤气化装置
06022-03000-MC14
手动阀门技术规定
第 3页共 8 页
Other special requirements should be in accordance with related technical specification.
3 操作方式(operating mode) 如无特殊说明,在下表规定范围内的阀门需采用涡轮蜗杆操作方式。
Unless otherwise specified, operating mode of the valve in the table is gear-operated.
压力等级
闸阀
截止阀
球阀
表 I (table I) : 阀门的类型(valve type)
代码(code)
阀门类型(valve type)
Z
Gate Valve 闸阀
J
Globe Valve 截止阀
P
Piston Check Valve 升降式止回阀
H
Swing Check Valve 旋启式止回阀
Check Valve 氧气专用止回阀
Da
Centerline Butterfly Valve 中线蝶阀
Db
Tight shut-off Butterfly Valve 偏心蝶阀
G
Diaphragm Valve 隔膜阀
N
Needle Valve 针形阀
表 II (table II) : 阀门的端部连接形式(valve end connection)
大同煤矿集团有限责任公司年产 60 万吨甲醇工程 详细工程设计 2 版

阀门技术规范书

阀门技术规范书

编号:工程阀门技术规范书编制单位: XXXXXX有限公司年月日编号:工程阀门技术规范书审核:校核:编制:目录一技术规范 (1)1 总则 (1)2 工程概况 (1)3 设备运行条件 (1)4 技术要求 (1)5 阀门技术数据表 (10)6 性能保证值 (11)7 清洁、油漆、包装、装卸、运输与储存 (11)二供货范围 (13)1 一般要求 (13)2 供货界限(含设计界限) (13)3 供货范围 (13)三技术资料和交付进度 (15)1 一般要求 (15)2 资料提交内容和进度 (15)四监造、工厂检验和性能验收试验 (17)1 总则 (17)2 设备监造 (17)3 工厂检验与试验 (21)4 性能验收试验 (23)五技术服务和设计联络 (25)1 现场技术服务 (25)2 培训和技术配合 (26)3 设计联络 (26)4 售后服务 (26)六大(部)件情况 (27)七分包与外购 (28)八技术性能违约金支付条件 (29)九交货进度 (30)一技术规范1 总则(调节阀除外),它包括阀体和控制部分的功能设计、结构性能、安装和试验等方面的技术要求。

1.2 本技术规范提出的是最低限度的技术要求,并未规定所有的技术要求和适用的标准,卖方提供一套满足本技术规范和所列标准要求的高质量产品及其相应服务。

对国家有关安全、环保等强制性标准,必须满足其要求。

1.3 如未对本技术规范书提出偏差,将认为卖方提供的设备符合技术规范书和标准的要求。

偏差(无论多少)都必须清楚地以书面形式提出,经买卖双方讨论、确认后,载于本技术规范书。

1.4 卖方须执行本所列标准。

有矛盾时,按较高标准执行。

卖方在设备设计和制造中所涉及的各项规程,规范和标准必须遵循现行最新版本的标准。

1.5合同签订1个月内,按本技术规范的要求,卖方提出阀门的设计、制造、检验/试验、装配、安装、调试、试运、验收试验、运行和维护等标准清单给买方,由买方确认。

1.6 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中,卖方保证买方不承担有关设备专利的一切责任。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

神化10万吨/年CCS项目
第 1 页共 6 页
SPECIFICATION OF MANUAL VALVE
手动阀门技术规定
手动阀门技术规定第 2 页共 6 页
1 适用范围
本规定适用于神华集团有限责任公司神华煤直接液化项目(先期工程)第二煤制氢装置中手动
阀门的设计、选型、采购和检验。

本规定应该严格执行,除非得到设计者的同意,不允许变动。

2 一般要求
本规定中的所有手动阀门的设计、制造和检验完全遵照相关的API、ASME和ASTM规范执行。

2.1 阀门连接长度和结构形式。

(特殊情况须经买方及业主认可)
a) 钢制阀门的结构长度符合ASME B16.10/API594/API609的要求。

b) 阀门的连接端部符合ASME B16.25(对焊连接)或ASME B16.5 (法兰连接)的要求。

c) 承插焊和螺纹连接锻钢阀门按照API602标准。

d) 阀门的结构形式按照相关的API规范要求。

e) 如无特殊说明,压力等级≥900LB、DN≥2”的阀门应选用压力自紧式密封阀盖。

2.2 阀门的适用压力温度范围符合ASME B16.34的要求。

2.3 阀门的材料符合ASTM和API规范要求。

2.4 阀门的检验符合API598的要求。

2.5 软密封球阀、旋塞阀须符合API607、API6FA或BS6755 Part2的防火要求,并要求采取
防静电设计。

2.6 其他特殊要求按照相关技术规定执行,并应遵守神华煤直接制油项目《管道材料选用规定》
(SDCL-1ENG-PP-017)中关于阀门选用的规定。

3 操作方式
如无特殊说明,在下表规定范围内的阀门需采用涡轮蜗杆操作方式。

压力等级闸阀截止阀球阀旋塞阀蝶阀
≤150LB ≥16”≥12”≥8”≥4”≥8”
300LB ≥14”≥10”≥6”≥4”≥6”
600LB ≥12”≥8”≥4”≥4”≥4”
900LB ≥8”≥6”≥4”≥4”≥4”
1500LB ≥6”≥6”
注:手柄或手轮开启到一半时,操作力不应超过35Kgf。

4 阀门编号说明
4.1阀门代号
阀门代号由7项数字和字母组成,它用于闸阀、截止阀、止回阀、旋塞阀、球阀、蝶阀、
隔膜阀的标识和采购。

4.2各个代号的意义
第一项(字母)表示阀门的类型――表I
第二项(数字)表示阀门的端部连接形式――表II
手动阀门技术规定第 3 页共 6 页
第四项(数字)表示压力等级――表IV
第五项(字母+数字)表示阀芯(阀瓣/阀座)密封面和阀杆的材料――表V
第六项(字母+数字)表示阀杆密封填料和阀盖形式及密封垫片――表VI
第七项(字母)表示特殊要求――表VII
表I : 阀门的类型
代码阀门类型备注
Z Gate Valve 闸阀
J Globe Valve 截止阀
P Piston Check Valve 升降式止回阀
H Swing Check Valve 旋启式止回阀
S Slow-Closure Check Valve 缓闭式止回阀
Wa Single Plate Wafer Check Valve 单板对夹式止回阀
Wb Double Plate Wafer Check Valve 双板对夹式止回阀
X Plug Valve 旋塞阀
Qa Soft-seated Ball Valve 软密封球阀
Qb Metal-seated Ball Valve 金属密封球阀
Da Centerline Butterfly Valve 中线蝶阀
Db Tight shut-off Butterfly Valve 偏心蝶阀
G Diaphragm Valve 隔膜阀
N Needle Valve 针形阀
表II : 阀门的端部连接形式
代码端部形式备注
1 Butt Welding 对焊
2 Flanged 法兰
3 Socket Welding 承插焊
4 In-threaded 内螺纹
5 Wafer 对夹
6 Bell 卡套连接
7 Out-threaded 外螺纹
8 T/S.W. 一端螺纹一端承插
9 BW/Flg 一端对焊一端法兰
手动阀门技术规定第 4 页共 6 页
表III : 阀体材料
代码阀体材质备注
A Carbon steel 碳钢WCB/A105
B Impact tested carbon steel 低温钢LCB/LF2
C 1.25Cr-0.5Mo WC6/F11
D 5Cr—0.5Mo C5/F5
E 321 CF8C/F321
H 304 CF8/F304
J 304L CF3/F304L
K 316 CF8M/F316
L 316L CF3M/F316L
M Inconel 600 N06600
R Non-metallic material 非金属材料FRPP or PP
S Carbon steel with PP lining 碳钢衬里CS+PTFE
Y Duplex 双相钢F60/F4A
Z Gray Cast iron 灰铸铁HT250
表IV : 压力等级
代码压力等级备注
0 125LB
1 150LB
2 250LB
3 300LB
4 400LB
5 600LB
6 800LB
7 900LB
8 1500LB
9 2500LB
手动阀门技术规定第 5 页共 6 页
表V : 阀芯(阀瓣/阀座)密封面和阀杆的材料
代码阀芯材料(Trim) 阀杆材料(Stem) 备注
01 与阀体材质相同13Cr
02 13Cr/13Cr 13Cr
03 13Cr/Stellite surfaced 13Cr
A 04 13Cr/Monel 13Cr
05 13Cr Hard/13Cr Hard 13Cr
06 Rubber seat 13Cr
01 304(L)/304(L) A182 F304(L)
02 304(L)/Stellite surfaced A182 F304(L)
03 316(L)/316(L) A182 F316(L)
04 316(L)/Stellite surfaced A182 F316(L)
B 05 Duplex双相钢制造商标准
06 Inconel 制造商标准
07 321/321 A182 F321
08 304(L)/PTFE A182 F304(L)
09 316(L)/PTFE A182 F316(L)
01 Lined PTFE 衬PTFE 制造商标准
C 02 Lined PO 衬PO 制造商标准
03 Lined rubber 衬橡胶制造商标准
01 PP 制造商标准
D 02 ABS 制造商标准
03 PTFE 制造商标准
01 Cast iron/Rubber铸铁/橡胶制造商标准
E 02 Ductile Iron 软铁制造商标准
03 Bronze 铜合金制造商标准
* 制造商标准须经买方及业主认可。

表VI : 阀杆密封填料和阀盖形式及密封垫片
代号阀杆密封填料代号阀盖形式及密封垫片
P1 油浸石墨盘根G1 螺栓连接阀盖,合成纤维橡胶板垫片
P2 石墨夹不锈钢丝G2 螺栓连接阀盖,不锈钢非石棉纸缠绕垫片
P3 浸PTFE四氟纤维绳G3 螺栓连接阀盖,不锈钢石墨缠绕垫片
P4 夹蒙乃尔丝石墨石棉绳G4 螺栓连接阀盖,聚四氟乙烯密封垫片
P5 聚四氟乙烯密封圈G5 螺栓连接阀盖,RJ面金属环垫
P6 玻璃纤维密封盘根G6 压力自紧密封阀盖
G7 螺纹连接阀盖
G8 焊接阀盖
手动阀门技术规定第 6 页共 6 页
表VII : 特殊要求
代码特殊要求备注
L 低温用阀(<-29℃)
F 全通径仅对球阀
B 波纹管密封
O 氧气专用阀
D 双向密封
Y “Y”形
S 弹簧加载式阀杆密封填料
T 零泄漏ANSI B16.104 VI级
W 耐磨按技术规格书要求
R Linde特殊要求按Linde公司R-SP1040文件的要求
说明:对于低温阀门,如果阀体材料为LCB则阀门设计低温按-45℃考虑,如果阀体材料为不锈钢则阀门设计温度按-80℃考虑。

5 阀门标识及表面涂色
5.1 阀门标识牌上至少须标识如下条目
(1) 本规定中定义的阀门编号
(2) 阀门的公称直径(NPS)
(3) 阀门的压力等级
(4) 阀门主体材料
(5) 制造商名称
标识牌采用铝质或不锈钢材料制作,并牢固固定在阀体或手轮中心处。

5.2 除以上内容,产品合格证中还须包括以下内容。

(1) 阀门允许使用的温度范围
(2) 阀门内件材料
(3) 制造日期
(4) 阀门执行标准
5.3 阀体上须按照API标准做出标记;如阀门有流向要求,须在阀体上标识出介质流向。

5.4 阀门手柄上要有指示阀门开关方向(OPEN=开,CLOSE=关)的永久性箭头标识。

5.5阀体涂漆及表面色应符合本项目《涂漆及表面色工程统一规定》(SDCL-1ENG-PP-020)。

6 阀门编号示例
阀门代号:4” RF Z2H3B01-P2G3-L
示意:闸阀,公称直径4”,RF面法兰连接,压力等级300LB,阀体材质CF8,阀芯材质SS304,填料为石墨夹不锈钢丝,螺栓连接阀盖,垫片为不锈钢石墨缠绕垫,用于低温介质。
