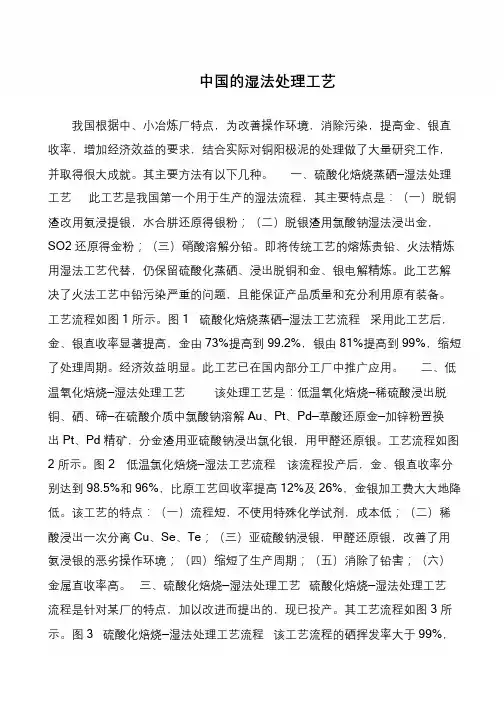

立志当早，存高远中国的湿法处理工艺我国根据中、小冶炼厂特点，为改善操作环境，消除污染，提高金、银直收率，增加经济效益的要求，结合实际对铜阳极泥的处理做了大量研究工作，并取得很大成就。
其主要方法有以下几种。
一、硫酸化焙烧蒸硒—湿法处理工艺此工艺是我国第一个用于生产的湿法流程，其主要特点是：（一）脱铜渣改用氨浸提银，水合肼还原得银粉；（二）脱银渣用氯酸钠湿法浸出金，SO2 还原得金粉；（三）硝酸溶解分铅。
即将传统工艺的熔炼贵铅、火法精炼用湿法工艺代替，仍保留硫酸化蒸硒、浸出脱铜和金、银电解精炼。
此工艺解决了火法工艺中铅污染严重的问题，且能保证产品质量和充分利用原有装备。
工艺流程如图1 所示。
图1 硫酸化焙烧蒸硒—湿法工艺流程采用此工艺后，金、银直收率显著提高，金由73%提高到99.2%，银由81%提高到99%，缩短了处理周期。
经济效益明显。
此工艺已在国内部分工厂中推广应用。
二、低温氧化焙烧—湿法处理工艺该处理工艺是：低温氧化焙烧—稀硫酸浸出脱铜、硒、碲—在硫酸介质中氯酸钠溶解Au、Pt、Pd—草酸还原金—加锌粉置换出Pt、Pd 精矿，分金渣用亚硫酸钠浸出氯化银，用甲醛还原银。
工艺流程如图2 所示。
图2 低温氯化焙烧—湿法工艺流程该流程投产后，金、银直收率分别达到98.5%和96%，比原工艺回收率提高12%及26%，金银加工费大大地降低。
该工艺的特点：（一）流程短，不使用特殊化学试剂，成本低；（二）稀酸浸出一次分离Cu、Se、Te；（三）亚硫酸钠浸银，甲醛还原银，改善了用氨浸银的恶劣操作环境；（四）缩短了生产周期；（五）消除了铅害；（六）金属直收率高。
三、硫酸化焙烧—湿法处理工艺硫酸化焙烧—湿法处理工艺流程是针对某厂的特点，加以改进而提出的，现已投产。
其工艺流程如图3 所示。
图3 硫酸化焙烧—湿法处理工艺流程该工艺流程的硒挥发率大于99%，。
铜阳极泥的焙烧-湿法冶金流程
世上无难事，只要肯攀登铜阳极泥的焙烧－湿法冶金流程阳极泥的湿法冶金，具有环境污染小，贵金属分散损失少，易于实现机械化和自动化作业，效率高，成本低等诸优点，尤其用于阳极泥产量多的大中型工厂，经济效率更为显著，而成为大中工厂今日处理阳极的主要流程。
此外，氰化法、硫脲法等，也被有些工厂用来处理阳极泥生产过程中的某些中间产品。
80 年代以来，全湿法和半湿法处理铜阳极泥的工业流程已在我国大多数工厂广泛应用。
它们主要包括铜阳极泥的预先硫酸盐化或氧化焙烧，然后进行湿法分步处理以提取金银，并综合回收有价金属。
下面列举的三个有代表性的铜阳极泥处理工业流程，都是经过许多生产厂家和研究部门长期探索的基础上综合和发展而来的。
一、铜阳极泥的蒸硒和湿法－电解法流程此法是贵溪、富春江、武汉、铜陵二冶等厂采用的工业流程。
阳极泥首先经硫酸盐化焙烧蒸硒，并从炉气中用稀硫酸液吸收和通入SO2 还原回收粗硒。
蒸硒渣经稀硫酸加热并鼓风搅拌浸出脱铜，浸液返回铜电解。
脱铜渣采用氨浸分银，并用水含肼从浸液中还原出粗银送电解。
分银渣进行碳酸钠硅化并用稀硝酸浸出除铅，并向铅液中加适量硫酸（不使过剩）使生成PbSO4 沉淀，滤液返回再浸铅。
除铅渣使用HCl、NaCl 和CaOCl 浸出金，并通SO2 还原为粗金送电解。
最终渣返回铜火法冶炼。
二、铜阳极泥的硫酸盐化焙烧和湿法－沉淀法流程本流程为烟台冶炼厂等所采用。
硫酸盐化焙烧分别采用高温和低温法。
当阳极泥含硒较高时，在600～650℃焙烧和蒸硒4h，并从烟气中吸收和还原为粗硒；而含硒量低时，则在300℃焙烧2h。
焙烧原料与硫酸的配比为1∶1。
焙烧。
铜阳极泥硫酸化焙烧工艺改造与效果
铜阳极泥硫酸化焙烧工艺改造与效果吴玉林(铜陵有色金属公司 安徽 244001)摘 要 铜阳极泥硫酸化焙烧工艺,经过全系统设备改造,在阳极泥充分浆化、进料均匀、负压稳定操作条件下,取得了设备连续运行、物料畅通、渣含硒 0 11%的满意结果。
关键词 铜阳极泥 硫酸化焙烧 蒸硒国内处理铜电解阳极泥,基本上都采用硫酸化焙烧脱硒工艺。
一来该方法比其它焙烧工艺能更有效地分离并回收硒,为进一步提取金银提供高质量的原料,二来具有良好的环保条件。
用于阳极泥焙烧的主要设备有回转窑、浆化槽、给料、出料设备及硒回收装置等,回转窑是阳极泥硫酸化焙烧的核心设备。
回转窑的热源有粉煤、煤气及电。
由长沙有色设计研究院为铜陵有色金属(集团)公司金昌冶炼厂设计的全国第一台电加热回转窑于1991年投入试运行,至今处理铜阳极泥已超过2100t,焙烧渣含硒 0 11%,为金银生产提供了保证。
1 阳极泥焙烧工艺简介铜阳极泥与硫酸(98%)按1:1配比在搅拌槽内浆化,浆化后的阳极泥经给料槽及给料槽内进料器均匀地送回转窑,进行焙烧作业。
在回转窑内硫酸与阳极泥反应产生Se O2、SO2、SO3等混合烟气,通过窑头排气管进入吸收塔,SeO2被水吸收为H2SeO3,进而被炉气中的SO2气体还原成单体硒。
脱硒后的焙烧渣经窑尾排料机排出。
焙烧渣送湿法回收金银。
设计焙烧系统年处理阳极泥能力280t,硒回收率94.05%,窑渣含硒<0.1%。
工艺流程见图1,设计工序参数及设备见表1。
表1 工序、参数及设备图1 硫酸化焙烧流程2 投产期影响硫酸化焙烧的因素由于设备配置与选型不尽合理,加之对设备的性能,特别是电加热回转窑性能缺乏了解,同时又无相同经验可供参考,导致投产初期出现了物流不畅、窑温难以控制、电热部分短路频繁、阳极泥处理能力和焙烧渣质量与设计指标差距甚大等问题。
2.1 物流不畅(1)回转窑进料 金昌冶炼厂阳极泥含Cu23%~25%、Se3%~5%、水25%~30%,铜基本都以CuSO 4状态存在,具有易结块,不易浆化的特点。
