数字逻辑门电路的设计与分析
数字逻辑门电路的设计与分析数字逻辑门电路在现代电子领域中起着至关重要的作用，它是由逻辑门组成的，用于处理和操作二进制数字。
本文将介绍数字逻辑门电路的设计原理及其分析方法，帮助读者更好地理解和应用数字逻辑门电路。
一、数字逻辑门电路的基本组成
数字逻辑门电路由逻辑门组成，逻辑门是基本逻辑运算的实现。
常见的逻辑门包括与门（AND）、或门（OR）、非门（NOT）、与非门（NAND）、或非门（NOR）以及异或门（XOR）等。
1. 与门（AND门）
与门是实现逻辑“与”运算的基本逻辑门。
它有两个或多个输入，只有当所有输入都为高电平时，与门的输出才为高电平；否则，输出为低电平。
2. 或门（OR门）
或门是实现逻辑“或”运算的基本逻辑门。
它有两个或多个输入，只要有一个或多个输入为高电平时，或门的输出就为高电平；只有当所有输入都为低电平时，输出才为低电平。
3. 非门（NOT门）
非门是实现逻辑“非”运算的基本逻辑门。
它只有一个输入，当输入为高电平时，非门的输出为低电平；当输入为低电平时，输出为高电平。
4. 与非门（NAND门）
与非门是在与门的基础上再加上一个非门组成的逻辑门。
与非门的输出与与门相反，当所有输入都为高电平时，输出为低电平；否则，输出为高电平。
5. 或非门（NOR门）
或非门是在或门的基础上再加上一个非门组成的逻辑门。
或非门的输出与或门相反，只有当所有输入都为低电平时，输出为高电平；否则，输出为低电平。
6. 异或门（XOR门）
异或门是实现逻辑“异或”运算的逻辑门。
它有两个输入，当两个输入的电平不同时，输出为高电平；当两个输入的电平相同时，输出为低电平。
二、数字逻辑门电路的设计原理
数字逻辑门电路的设计需要根据具体的逻辑需求和功能来确定逻辑门的连接方式。
以下是数字逻辑门电路设计的一般步骤：
1. 确定逻辑运算需求
首先，要明确需要实现的逻辑运算，比如“与”、“或”、“非”、“异或”等。
2. 选择逻辑门类型
根据逻辑运算需求，选择合适的逻辑门类型进行组合和连接。
3. 组合逻辑门
将所选的逻辑门按照逻辑运算需求进行组合，连接输入和输出端口。
4. 确定输入输出电平
根据实际的输入电平和输出电平需求，确定逻辑门电路的工作电平。
5. 进行布线连接
按照设计原理图，进行电路布线连接，确保电路的连接准确无误。
三、数字逻辑门电路的分析方法
在设计完数字逻辑门电路后，需要进行分析来验证其逻辑运算的准
确性和稳定性。
以下是常用的数字逻辑门电路的分析方法：
1. 真值表分析
通过列出数字逻辑门电路的真值表，可以明确各个输入电平对应的
输出电平。
通过对比真值表和所需逻辑运算的结果，验证电路的正确性。
2. 时序波形分析
通过对数字逻辑门电路的输入和输出信号进行时序波形分析，可以
观察信号的变化过程和稳定状态，判断电路是否满足设计要求。
3. 逻辑方程式分析
通过使用逻辑方程式对数字逻辑门电路进行分析，可以推导出逻辑
门的输入和输出之间的逻辑关系，从而验证电路的正确性和稳定性。
四、总结
数字逻辑门电路是数字电子技术中重要的组成部分，它通过逻辑门
的组合和连接实现不同的逻辑运算。
在设计和分析数字逻辑门电路时，需要明确逻辑运算需求，选择适当的逻辑门类型，进行正确的组合和
连接，并通过真值表、时序波形和逻辑方程式等方法进行分析。
正确
的数字逻辑门电路设计和分析可以确保电路的准确性和稳定性，从而
实现所需的功能和应用。
以上是关于数字逻辑门电路的设计和分析的简要介绍，希望能对读
者有所帮助。
通过深入学习和实践，读者可以更好地掌握数字逻辑门
电路的原理和应用，提高自己在数字电子领域的能力和技术水平。
数字逻辑实验报告实验
一、实验目的1. 理解数字逻辑的基本概念和基本原理。
2. 掌握数字逻辑电路的基本分析方法，如真值表、逻辑表达式等。
3. 熟悉常用数字逻辑门电路的功能和应用。
4. 提高数字电路实验技能，培养动手能力和团队协作精神。
二、实验原理数字逻辑电路是现代电子技术的基础，它主要研究如何用数字逻辑门电路实现各种逻辑功能。
数字逻辑电路的基本元件包括与门、或门、非门、异或门等，这些元件可以通过组合和连接实现复杂的逻辑功能。
1. 与门：当所有输入端都为高电平时，输出端才为高电平。
2. 或门：当至少有一个输入端为高电平时，输出端为高电平。
3. 非门：将输入端的高电平变为低电平，低电平变为高电平。
4. 异或门：当输入端两个高电平或两个低电平时，输出端为低电平，否则输出端为高电平。
三、实验内容1. 实验一：基本逻辑门电路的识别与测试（1）认识实验仪器：数字电路实验箱、逻辑笔、示波器等。
（2）识别与测试与门、或门、非门、异或门。
（3）观察并记录实验现象，分析实验结果。
2. 实验二：组合逻辑电路的设计与分析（1）设计一个简单的组合逻辑电路，如加法器、减法器等。
（2）根据真值表列出输入输出关系，画出逻辑电路图。
（3）利用逻辑门电路搭建电路，进行实验验证。
（4）观察并记录实验现象，分析实验结果。
3. 实验三：时序逻辑电路的设计与分析（1）设计一个简单的时序逻辑电路，如触发器、计数器等。
（2）根据电路功能，列出状态表和状态方程。
（3）利用触发器搭建电路，进行实验验证。
（4）观察并记录实验现象，分析实验结果。
四、实验步骤1. 实验一：（1）打开实验箱，检查各电路元件是否完好。
（2）根据电路图连接实验电路，包括与门、或门、非门、异或门等。
（3）使用逻辑笔和示波器测试各逻辑门电路的输出，观察并记录实验现象。
2. 实验二：（1）根据实验要求，设计组合逻辑电路。
（2）列出真值表，画出逻辑电路图。
（3）根据逻辑电路图连接实验电路，包括所需逻辑门电路等。
数字逻辑电路
数字逻辑电路数字逻辑电路是现代电子领域中的重要概念，它是指在数字信号处理中使用的集成线路电子设备。
数字逻辑电路通过控制与门、或门、非门等组合来实现逻辑运算，从而处理数字信息。
数字逻辑电路在计算机、通信系统、数字信号处理等领域中都有着广泛的应用。
1. 数字逻辑电路的基本概念数字逻辑电路使用不同的门电路（如与门、或门、非门）来实现不同的逻辑功能。
其中，与门输出为1的条件是所有输入均为1；或门输出为1的条件是至少有一个输入为1；非门将输入反转。
数字逻辑电路的设计和分析通常基于布尔代数，它是由乔治·布尔于19世纪中叶创立的代数体系。
利用布尔代数，可以描述逻辑运算的基本规则，并通过代数表达式描述数字逻辑电路的功能。
2. 数字逻辑电路的分类数字逻辑电路可以分为组合逻辑电路和时序逻辑电路两类。
•组合逻辑电路：组合逻辑电路的输出仅取决于当前输入的状态，与时间无关。
最简单的组合逻辑电路为三种基本门电路的组合，通过组合不同的门电路可以实现不同的逻辑功能。
•时序逻辑电路：时序逻辑电路的输出不仅受当前输入的影响，还受到系统内部状态的影响。
时序逻辑电路中通常包含寄存器、触发器等时序元件，可以实现存储和时序控制功能。
3. 通用逻辑门通用逻辑门是数字逻辑电路设计中常用的元件，它可以实现不同的逻辑功能。
常见的通用逻辑门包括与非门（NAND门）、或非门（NOR门）和异或门（XOR 门）等。
通用逻辑门的特点在于可以通过适当的电路连接和组合来实现各种复杂的逻辑功能，是数字逻辑电路设计中的核心组成部分。
4. 数字逻辑电路在计算机领域的应用数字逻辑电路在计算机体系结构设计中发挥着重要作用。
如CPU内部的控制逻辑、寄存器文件、算术逻辑单元（ALU）等模块，都是由数字逻辑电路实现的。
在计算机的数据通路设计中，数字逻辑电路用于数据的选择、传输、处理等操作，确保计算机可以正确高效地完成各种计算任务。
5. 结语数字逻辑电路作为数字电子技术的基础，对现代电子设备的设计和功能发挥起着至关重要的作用。

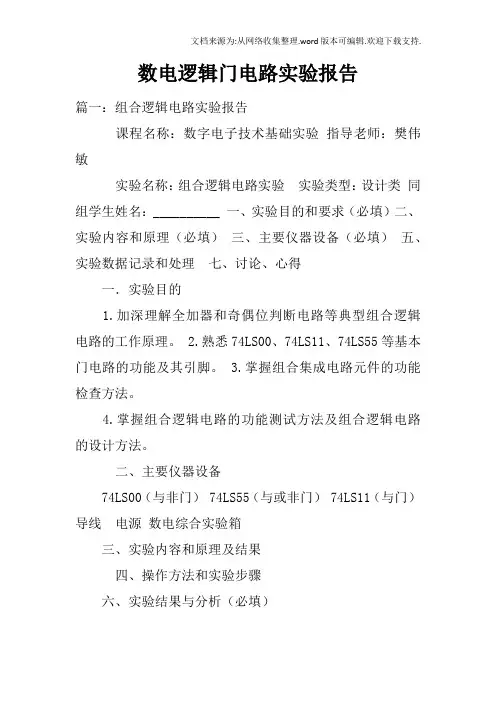

数电逻辑门电路实验报告doc
数电逻辑门电路实验报告篇一：组合逻辑电路实验报告课程名称：数字电子技术基础实验指导老师：樊伟敏实验名称：组合逻辑电路实验实验类型：设计类同组学生姓名：__________ 一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）五、实验数据记录和处理七、讨论、心得一．实验目的1.加深理解全加器和奇偶位判断电路等典型组合逻辑电路的工作原理。
2.熟悉74LS00、74LS11、74LS55等基本门电路的功能及其引脚。
3.掌握组合集成电路元件的功能检查方法。
4.掌握组合逻辑电路的功能测试方法及组合逻辑电路的设计方法。
二、主要仪器设备74LS00（与非门） 74LS55（与或非门） 74LS11（与门）导线电源数电综合实验箱三、实验内容和原理及结果四、操作方法和实验步骤六、实验结果与分析（必填）实验报告(一)一位全加器1.1 实验原理：全加器实现一位二进制数的加法，输入有被加数、加数和来自相邻低位的进位；输出有全加和与向高位的进位。
1.2 实验内容：用 74LS00与非门和 74LS55 与或非门设计一个一位全加器电路，并进行功能测试。
1.3 设计过程：首先列出真值表，画卡诺图，然后写出全加器的逻辑函数，函数如下： Si = Ai ?Bi?Ci-1 ；Ci = Ai Bi +(Ai?Bi)C i-1异或门可通过Ai ?Bi?AB?AB,即一个与非门；（74LS00），一个与或非门（74LS55）来实现。
Ci = Ai Bi +(Ai?Bi)C再取非，即一个非门（i-1?Ai Bi +(Ai?Bi)Ci-1，通过一个与或非门Ai Bi +(Ai?Bi)Ci-1，用与非门）实现。
1.4 仿真与实验电路图：仿真与实验电路图如图 1 所示。
图11实验名称：组合逻辑实验姓名：学号：1.5 实验数据记录以及实验结果全加器实验测试结果满足全加器的功能，真值表：(二)奇偶位判断器2.1 实验原理：数码奇偶位判断电路是用来判别一组代码中含 1 的位数是奇数还是偶数的一种组合电路。
数字电路与逻辑设计实验报告
数字电路与逻辑设计实验报告数字电路与逻辑设计实验报告摘要：本实验旨在通过设计和实现数字电路和逻辑门电路，加深对数字电路和逻辑设计的理解。
实验过程中，我们使用了逻辑门电路、多路选择器、触发器等基本数字电路元件，并通过实际搭建电路和仿真验证，验证了电路的正确性和可靠性。
引言：数字电路和逻辑设计是计算机科学与工程领域的重要基础知识。
在现代科技发展中，数字电路的应用范围非常广泛，涉及到计算机、通信、控制等各个领域。
因此，深入理解数字电路和逻辑设计原理，掌握其设计和实现方法，对于我们的专业学习和未来的工作都具有重要意义。
实验一：逻辑门电路的设计与实现逻辑门电路是数字电路中最基本的元件之一，通过逻辑门电路可以实现各种逻辑运算。
在本实验中，我们通过使用与门、或门、非门等逻辑门电路，设计并实现了一个简单的加法器电路。
通过搭建电路和进行仿真验证，我们验证了加法器电路的正确性。
实验二：多路选择器的设计与实现多路选择器是一种常用的数字电路元件，可以根据控制信号的不同，选择不同的输入信号输出。
在本实验中，我们通过使用多路选择器，设计并实现了一个简单的数据选择电路。
通过搭建电路和进行仿真验证，我们验证了数据选择电路的正确性。
实验三：触发器的设计与实现触发器是一种常用的数字电路元件，可以存储和传输信息。
在本实验中，我们通过使用触发器，设计并实现了一个简单的二进制计数器电路。
通过搭建电路和进行仿真验证，我们验证了二进制计数器电路的正确性。
实验四：时序逻辑电路的设计与实现时序逻辑电路是一种特殊的数字电路，其输出不仅与输入信号有关，还与电路的状态有关。
在本实验中，我们通过使用时序逻辑电路，设计并实现了一个简单的时钟电路。
通过搭建电路和进行仿真验证，我们验证了时钟电路的正确性。
实验五：数字电路的优化与综合数字电路的优化与综合是数字电路设计中非常重要的环节。
在本实验中，我们通过使用逻辑代数和Karnaugh图等方法，对已有的数字电路进行了优化和综合。

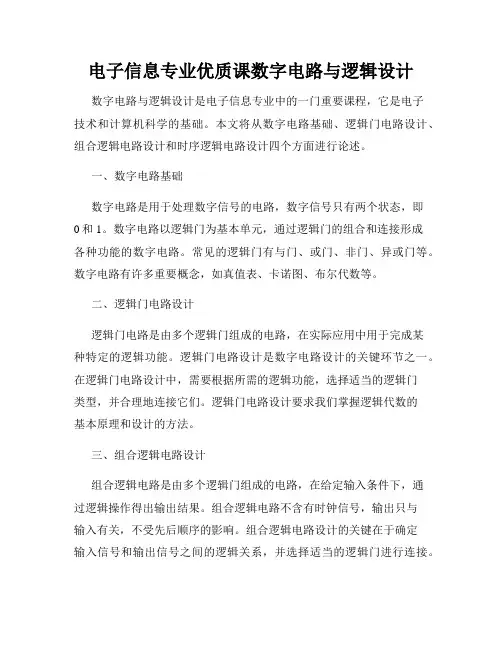

电子信息专业优质课数字电路与逻辑设计
电子信息专业优质课数字电路与逻辑设计数字电路与逻辑设计是电子信息专业中的一门重要课程，它是电子技术和计算机科学的基础。
本文将从数字电路基础、逻辑门电路设计、组合逻辑电路设计和时序逻辑电路设计四个方面进行论述。
一、数字电路基础数字电路是用于处理数字信号的电路，数字信号只有两个状态，即0和1。
数字电路以逻辑门为基本单元，通过逻辑门的组合和连接形成各种功能的数字电路。
常见的逻辑门有与门、或门、非门、异或门等。
数字电路有许多重要概念，如真值表、卡诺图、布尔代数等。
二、逻辑门电路设计逻辑门电路是由多个逻辑门组成的电路，在实际应用中用于完成某种特定的逻辑功能。
逻辑门电路设计是数字电路设计的关键环节之一。
在逻辑门电路设计中，需要根据所需的逻辑功能，选择适当的逻辑门类型，并合理地连接它们。
逻辑门电路设计要求我们掌握逻辑代数的基本原理和设计的方法。
三、组合逻辑电路设计组合逻辑电路是由多个逻辑门组成的电路，在给定输入条件下，通过逻辑操作得出输出结果。
组合逻辑电路不含有时钟信号，输出只与输入有关，不受先后顺序的影响。
组合逻辑电路设计的关键在于确定输入信号和输出信号之间的逻辑关系，并选择适当的逻辑门进行连接。
四、时序逻辑电路设计时序逻辑电路是在组合逻辑电路基础上加入时钟信号，使得输出不仅与输入有关，还与时间有关。
时序逻辑电路设计需要考虑信号的时序关系和状态的转换条件。
常见的时序逻辑电路有触发器、计数器等。
时序逻辑电路设计的关键是确定状态转换条件和时钟频率，并合理地选择适当的触发器进行设计。
综上所述，数字电路与逻辑设计是电子信息专业中一门重要的课程，它涵盖了数字电路的基础知识、逻辑门电路设计、组合逻辑电路设计和时序逻辑电路设计等内容。
通过学习这门课程，我们可以深入了解数字电路原理和设计方法，为今后的电子技术和计算机科学相关工作打下坚实的基础。
数字逻辑-组合电路：组合电路分析与设计
第三章 组合电路分析与设计
1
课程回顾
数字系统和数字设计 数制和编码 数字电路的基础
布尔代数 开关函数 开关电路 数字电路基础知识（逻辑门的实现）
二极管 TTL CMOS
数字逻辑——组合电路（一）
2003年3月10日
2
分析与设计
模 拟 世
A/D
数
字编
世码
1
011
1
1
1
100
0
1
1
101
0
1
1
110
0
0
0
111
0
0
0
数字逻辑——组合电路（一）
2003年3月10日
12
3.2 时序图的分析(1)
时序图(Timing Diagram)是一个开关网络 的输入和输出信号关系在时间维度上的 图形表示。
时序图可以显示中间信号和传播延迟。
时序图的获得
示波器(oscilloscope) 逻辑分析仪(logic analyzer) 逻辑模拟程序(simulation program,
开关表达式(Switch expression) 真值表(Truth table) 时序图(Timing diagram) 其它行为描述(behavioral description)
设计与分析是相反的过程
数字逻辑——组合电路（一）
2003年3月10日
4
电路分析的目的
确定逻辑电路的行为功能 验证电路的行为和规范说明是否一致 协助将电路转变为另一种形式 减少电路中门的个数 采用不同的逻辑单元实现电路
bc bc (a b )ac
bc bc abc
数字电路中的组合逻辑分析
数字电路中的组合逻辑分析数字电路是由多个数字逻辑门组成的电路，用于实现逻辑函数的计算和处理。
其中的组合逻辑是指电路中的输出仅取决于当前的输入，而不受到过去输入的影响。
本文将对数字电路中的组合逻辑进行深入分析和探讨。
一、组合逻辑的定义与特点组合逻辑电路是一种基于当前输入产生输出的电路，它通过各个输入端的逻辑信号来控制输出端的电平状态。
与之相对的是时序逻辑电路，后者的输出还会受到过去输入的影响。
组合逻辑的特点是：输出只与当前输入相关，没有时序要求，其状态由逻辑门的逻辑运算决定。
逻辑门是指基于布尔代数进行逻辑函数运算的元件，常见的有与门、或门、非门等。
二、组合逻辑的基本原理组合逻辑电路的设计离不开布尔代数和逻辑函数的运算。
布尔代数是一种数学分支，用于描述逻辑关系和运算，逻辑函数则是布尔代数的基础，通过与、或、非等运算来定义。
在数字电路中，通过配置逻辑门的输入和输出，我们可以实现各种复杂的逻辑运算。
比如，通过与门实现逻辑与运算，通过或门实现逻辑或运算，通过非门实现逻辑非运算等。
三、常见的组合逻辑电路1. 逻辑门逻辑门是组合逻辑电路的基本构建模块，常见的有与门、或门、非门等。
与门输出的结果只有当所有输入同时为高电平时才为高电平，否则为低电平；或门输出的结果只有当任何一个输入为高电平时才为高电平，否则为低电平；非门则是将输入反转输出。
2. 多路选择器多路选择器是一种用于实现逻辑运算的组合逻辑电路。
它有多个输入端和一个输出端，通过控制信号选择其中一个输入信号输出。
多路选择器的选择功能可用于实现多种逻辑运算，如优先级编码器、译码器、地址编码器等。
3. 数字加法器数字加法器是一种用于实现数字加法运算的组合逻辑电路。
常见的数字加法器有半加器、全加器、级联加器等。
通过组合和级联这些加法器，可以实现任意长度数字的加法运算。
4. 译码器译码器是一种将有限的输入状态转换成特定的输出状态的组合逻辑电路。
它通常用于将二进制编码转换成对应的控制信号，实现多路选择、显示等功能。
数字逻辑与电路设计的基本原理
数字逻辑与电路设计的基本原理数字逻辑与电路设计是现代电子技术中最基础、最重要的学科之一，它涉及到数字电路的设计、分析和优化，常用于计算机系统、数字通信系统、无线电系统、嵌入式系统等领域。
数字逻辑与电路设计的基本原理是理解和掌握数字电路的关键，下面将详细介绍。
一、数字逻辑的基本概念数字逻辑是研究数字信号的运算规律和推理规则的一门学科，它主要关注信号的离散性质和逻辑运算。
在数字逻辑中，使用二进制的位表示数据和信号，通过逻辑运算来实现数字信号的处理和控制。
数字逻辑的基本概念包括逻辑门、真值表、逻辑代数等。
1. 逻辑门逻辑门是数字电路的基本组成部分，用于实现逻辑运算。
常见的逻辑门包括与门、或门、非门、异或门等。
它们通过控制输入信号的组合，来实现不同的逻辑运算功能，如与、或、非、异或等。
2. 真值表真值表是用来表示逻辑函数的表格，它列举了所有可能的输入组合和相应的输出结果。
通过真值表，可以清晰地了解逻辑函数的逻辑关系和运算规律，从而进行数字电路的设计和分析。
3. 逻辑代数逻辑代数是研究逻辑运算的代数系统，它涉及到逻辑函数、逻辑表达式、逻辑运算规则等内容。
逻辑代数通过逻辑运算符和逻辑变量的组合，构造逻辑表达式来描述逻辑运算。
二、数字电路的设计方法数字电路的设计方法包括组合逻辑电路设计和时序逻辑电路设计两种基本方法。
1. 组合逻辑电路设计组合逻辑电路是由逻辑门组成的电路，其中输出仅依赖于当前的输入。
组合逻辑电路的设计主要包括三个步骤：（1）确定逻辑功能：根据问题要求，确定所需的逻辑函数和逻辑运算关系。
（2）绘制真值表：通过真值表列举所有输入组合及对应的输出结果。
（3）逻辑门电路实现：根据真值表，选用逻辑门并进行适当的连接，设计电路。
2. 时序逻辑电路设计时序逻辑电路是由组合逻辑电路和触发器等时序元件组成的电路，其中输出不仅依赖于当前的输入，还受到过去的输入和存储状态的影响。
时序逻辑电路的设计主要包括以下几个步骤：（1）确定状态图：根据问题要求，确定电路的状态集和状态转移规则。
数字逻辑实验 门电路组合逻辑设计
VCC
&
：
&
GND
1 23 45 6 7
图1-1 74LS20逻辑框图、逻辑符号及引脚排列
1、与非门的逻辑功能 与非门的逻辑功能为：当输入端中有一个或一个以上是低电平时，输出 端为高电平；只有当输入端全部为高电平时，输出端才是低电平。
逻辑表达式为： Y=ABCD
2.与非门的逻辑功能测试 1）逻辑电路及74LS20芯片逻辑功能测试的连接方法如图1-3所示。
一、实验目的
1、掌握中规模集成芯片数据选择器和译码器的逻辑功能和使 用方法
2、熟悉组合功能器件的应用
二、实验原理
1、数据选择器 数据选择器又叫多路选择器或多路开关，它是多输入，单输
出的组合逻辑电路。由地址码控制器多个数据通道。实现单 个通道数据输出，还可以实现数据传输与并串转换等多种功 能。 它基本是由三部分组成：数据选择控制（或称地址输入）、 数据输入电路和数据输出电路，它的种类多样有原码形式输 出、反码形式输出，现以74LS153为例进行应用设计。
Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 01111111 10111111 11011111 11101111 11110111 11111011 11111101 11111110 11111111 11111111
SY70
VCC Y0 Y1 Y2 Y3 Y4 Y5 Y6
YS1357026432
E
1
0
A B F1 F2
F2 = ABE = ABE
南北 东西 3、电路图：
╳╳ 0 0 A 0010
B
&
&&
& F1
0 0 1 0 1 E
数字电路与逻辑设计实验总结
数字电路与逻辑设计实验总结数字电路与逻辑设计实验总结数字电路与逻辑设计是电子信息工程专业中一门非常重要的基础课程。
在这门课程的实验中，我们主要学习了数字电路的基本知识、数字电路的组成和设计方法以及数字电路的应用。
以下是我的实验总结：1. 实验内容本门课程共有8个实验，其中包括了数字逻辑电路的基础实验、计数器的设计、状态机的设计等内容。
通过这些实验，我们学习到了数字电路设计的基本流程和方法，并了解了数字电路的各种应用场景。
2. 实验过程在实验过程中，我们需要根据实验手册中的要求进行组装、连接和测试。
在实验进行过程中，经常需要仔细地查看原理图和数据手册，来了解芯片的使用方法和注意事项。
在实验完成后，需要认真地分析实验结果，找出问题并进行修改。
3. 实验收获通过本门课程的学习和实验，我收获了很多。
首先，我掌握了数字电路的基本知识和设计方法，了解了数字电路在各个领域的应用。
其次，我从实验中学会了如何查看数据手册和原理图，并学会了对数字电路进行分析和修复。
此外，实验还锻炼了我的动手实践能力和团队协作能力。
4. 实验体会在实验过程中，我深刻体会到了数字电路的复杂性和精密性。
数字电路设计需要进行精细的计算和严格的测试，一旦出现问题，修复起来也十分复杂。
因此，在数字电路设计时，一定要认真细致地进行计算和测试，并保证设计的可靠性和稳定性。
总之，通过数字电路与逻辑设计的实验，我对数字电路的认识更加深入，并掌握了数字电路的设计方法和调试技巧。
这对我的电子信息工程专业学习和未来的工作都具有非常重要的意义。
