电机调速器说明书
电机调速器操作说明
电机调速器操作说明（正文部分）一、概述电机调速器是一种能够实现电机转速调节的设备。
它通过改变电机输入的电压、频率或脉冲信号来控制电机的转速，从而满足不同工况下的需求。
本文将详细介绍电机调速器的操作步骤和相关注意事项。
二、安全注意事项在操作电机调速器之前，请务必遵循以下安全注意事项：1. 确保电机调速器与电源正确连接，且电源接地良好。
2. 根据实际需求选择合适的电机调速器型号，并遵循生产厂家提供的相关使用说明。
3. 在拆卸、安装或维修电机调速器时，务必断开电源，并使用绝缘手套和工具，以免发生安全事故。
4. 避免在高温、潮湿或有易燃气体存在的环境中使用电机调速器，以免引发火灾或电气故障。
三、操作步骤1. 开机准备a. 确保电源正常，与电机调速器的电源线连接良好。
b. 检查调速器的控制面板，确保所有操作按钮、显示屏和指示灯处于正常工作状态。
2. 调节转速a. 根据需要，选择手动或自动控制模式。
b. 若选择手动模式，请根据控制面板上的按钮或旋钮，逐步调节电机转速。
c. 若选择自动模式，请设置好所需的转速范围或速度曲线，并通过控制面板上的设置按钮进行确认。
3. 监控与保护a. 在操作期间，注意观察控制面板上的转速显示和相关指示灯，确保电机正常运行。
b. 如遇异常，控制面板上的警报灯将亮起，此时需及时停止电机运行，并进行故障排查与处理。
4. 关机a. 在操作完成后，先将电机的负载降至最低，然后逐步减少电机转速，直至停止。
b. 断开电源，并确保电机调速器处于安全状态。
四、维护保养为保证电机调速器的正常运行和使用寿命，建议进行定期的维护保养工作，具体包括：1. 清洁：定期清洁电机调速器的外壳，并确保散热孔畅通无阻。
2. 检查：定期检查电路板连接、电源线、接地等是否正常。
3. 养护：根据使用情况，定期检查电机调速器内部的电容、继电器等元件状态，如发现问题及时更换。
4. 防护：在电机调速器使用环境中，尽量避免进入灰尘、湿气等有害物质，以保护设备的安全和稳定运行。
调速器中文说明书(触摸屏)
操作终端说明书（触摸屏）武汉四创自动控制技术有限责任公司目录一、系统概述 (2)二、画面简介 (2)1.状态指示画面 (3)2.操作画面 (4)3.主菜单画 (5)4.密码框 (6)5.数值键盘画面 (7)6.参数设置 (8)7.导叶参数设置 (9)8.浆叶参数设置（*双调机组） (11)9.功率参数设置 (13)10.大网参数、小网参数、空载参数、负载频率参数 (14)11．水头参数设置 (15)12．PID优化参数设置 (16)13.过程监视 (17)14.动态过程记录 (18)15.空载频率扰动 (18)16.空载频率摆动 (20)17.甩负荷试验 (20)18.故障查询 (21)19.协联数据（*双调机组） (22)一、系统概述图示操作终端可对调速器的各种状态进行监视，如开机、停机、并网、调相、机械手动/自动、水头手动/自动、跟踪网频/跟踪频给等。
用触摸键代替按钮，当需要增加某些按键时，只须修改程序，避免了采用按钮须修改硬件的敝端。
可对调速器进行静态、动态试验；对不同操作人员设置不同的权限，只有知道密码方可操作；对采样数据和报警记录进行存储，并可打印。
图示操作终端采用24V供电，背景灯使用寿命长，亮度可根据现场进行调整。
当调速器处于运行状态而没有任何操作时，背景灯到一定时间就熄灭。
这时，画面呈黑色，当需要看画面内容时，只须用手点屏幕即可。
也可以不用此功能，而使画面总是处于显示状态。
二、画面简介图示操作终端由各种画面组成，每个画面具有不同的功能。
当进行画面操作时，请勿用尖、硬物体点画面，以免损坏机器。
下面对各种画面进行介绍。
1.状态指示画面状态指示画面双调机组状态指示画面（*双调机组）状态指示画面如图所示。
该画面显示调速器的各种状态：开机、停机、并网、调相、开度调节/功率调节、机械自动/机械手动、浆叶手动/自动（双调机组）、水头手动/水头自动、跟踪频给/跟踪网频、调速器故障/调速器正常、停机备用、故障锁定。
航模无刷电机调速器说明书
航模无刷电机调速器说明书尊敬的用户：感谢您使用飞盈佳乐有限公司设计、制造的航模无刷马达智能动力控制器（ESC）。
因本产品在启动使用时产生的功率强大，错误的使用及操作可能造成人身伤害和设备损坏，我们强烈建议客户在使用本产品前仔细阅读本使用手册，严格按操作规定使用。
我们不承担因使用本产品而引起的的任何责任，包括但不限于附带损失或者间接损失的赔偿责任。
同时，不承担使用人擅自拆装及修改本产品引起的任何责任和因第三方产品所造成的任何责任。
我们有权不预先通知变更产品，包括外观,性能参数及使用要求；对本产品是否适合使用者特定用途不作任何保证、申明或承诺。
一、航模无刷电机控制器主要特性：●采用功能强大、高性能MCU处理器，用户可以针对自身需求设置使用功能，充分体现我们产品独具优势的智能特点●支持无刷电机无限制最高转速●支持定速功能。
●精心的电路设计，抗干扰性超强●启动方式可设置，油门响应速度快，并具有非常平稳的调速线性，兼容固定翼飞机及直升飞机。
●低压保护阀值可设置●内置SBEC，带舵机负载功率大●具备多种保护功能：输入电压异常保护/电池低压保护/过热保护/油门信号丢失降功率保护●通电安全性能好：接通电源时无论遥控器油门拉杆在任何位置不会立即启动电机●过温保护：控制器工作时温度到达120℃时功率输出会自动降低一半，低于120℃时功率输出自动恢复●兼容所有遥控器操作设置和支持编程卡设置●设置报警音判断通电后工作情况●本公司对此产品具备完整知识产权，产品可持续升级更新。
并可根据客户的需求量身定制产品。
调速器产品规格1)OPTO调速器没有内置BEC, 工作时需单独给舵机、接收机供电2）S BEC调速器，给舵机供电是开关电源模式，输出电压5.5V，舵机可以带4A负载，瞬间2秒可达8A3）UBEC调速器，给舵机供电是线性电源模式三、调速器连接线说明：(为避免短路和漏电，连接处均使用热缩导管绝缘)一、航模无刷电机调速器功能：1．出厂默认恢复设置2．电池类型（LiPo或NiMh/NiCd）设置3．刹车设置（有/无）4．低压保护阈值设置(设置高低电压保护值)5．马达进角设置（提高电调使用效率和调速的平稳性）6．加速启动设置（针对精密变速箱和直升机应用）7．直升机模式（针对直升机应用）8．马达转向（顺时针/逆时针）9．PWM工作频率设置10．低压保护模式（降低功率或立即停止）四、无刷电机电子调速器编程设置操作步骤：先将遥控器油门拉杆推至最高位置，电调进入设置模式，然后打开遥控器电源。
天力电机调速器说明书
天力电机调速器说明书一、产品概述天力电机调速器是一种用于电机调速的装置，通过自动控制电机的转速，实现对电机运行速度的控制和调节。
本产品采用先进的调速技术和优质的材料制造而成，具有结构简单、性能稳定、安全可靠等特点。
适用于各种电机的调速操作，广泛应用于工业、农业和家庭领域。
二、产品特点1.简便易用：天力电机调速器采用人性化设计，操作简单明了，方便用户使用。
2.转速精准可调：本产品可实现对电机转速的精确调节，满足用户不同的调速需求。
3.稳定可靠：采用高品质的电器元件和可靠的电路设计，保证产品的长期稳定运行。
4.节能环保：天力电机调速器能够有效控制电机的输出功率，实现节能环保的运行效果。
5.保护功能完善：具备过载保护、过热保护、过流保护等多重保护机制，确保电机的安全运行。
6.外观美观：外壳采用优质材料制造，经过精细打磨和喷涂处理，外观美观大方。
三、产品安装1.确认电机型号和技术参数，选择合适的电机调速器。
2.将电机调速器与电机连接，确保连接牢固可靠。
3.检查电机调速器与电源的连接，确保电源接线正确。
4.连接控制线，根据需要进行编程设置。
四、产品使用1.调节旋钮：本产品配备调节旋钮，通过旋转调节电机转速。
顺时针旋转可提高转速，逆时针旋转可降低转速。
2.程序设定：本产品支持程序设定功能，用户可以根据需要设定电机的工作模式和运行参数。
五、安全注意事项1.在安装和使用电机调速器时，请务必断开电源，以防止电击事故。
2.确保电机和电机调速器连接牢固，避免松动引发事故。
3.请遵守产品额定电压和额定功率范围，以确保安全运行。
5.避免电机调速器与水或其他溶液接触，以防止短路或火灾等事故。
6.如需进行长时间运行，请确保电机调速器处于通风良好的环境中，避免过热引发事故。
六、售后服务1.本产品提供一年质保期，于正常使用情况下出现故障，可享受免费维修服务。
七、总结。
直流调速器说明书
JHX5-DM 直流调速器说明
单板型JHX5系列直流电机调速器，是根据中小型机械客户的实际要求设计开发，使用先进单片微机， 采用数字PID 的方法进行运算和控制, 并结合成熟的EMC 抗干扰措施进行优化设计, 工作性能稳定可靠， 有着很高的性价比，可广泛适用于直流电机的马达调速。
型 号 说 明：
结构及接线：
注 意 事 项：
* 不可安装在有腐蚀性气体的环境, 相对湿度90%以下, 无结露。
* 应安装在不会有水溅到的位置，无粉尘的场所. 最好安装在专用的电器箱内。
* 外壳应接地,调速器裸露的线路均可能带有高压，上电后不可触摸。
断电后，机内高压也需一定时间释放，因此检查时，要等机内LED 指示灯完全熄灭后方可进行，应放在非专业人员接触不到的位置，防止发生触电危险。
温州精汇电子科技有限公司
光电开关
JHX5 - M
H：带显示扩展功能
A: 交流电机调速器25~550W。

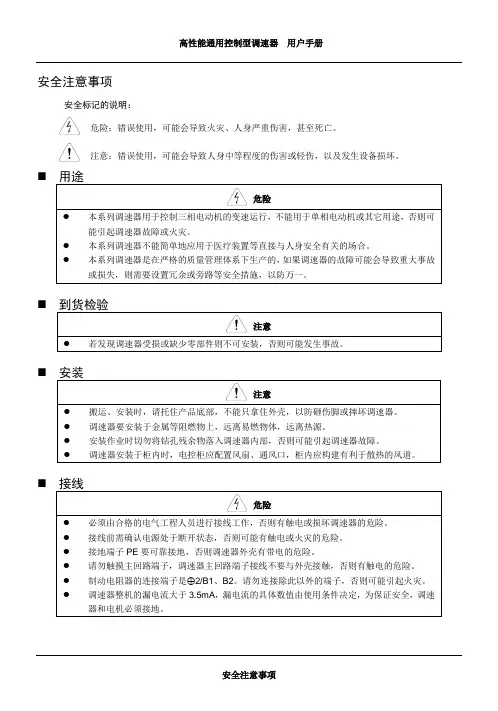

调速器说明书1.2版本
安全注意事项安全标记的说明：危险：错误使用，可能会导致火灾、人身严重伤害，甚至死亡。
注意：错误使用，可能会导致人身中等程度的伤害或轻伤，以及发生设备损坏。
⏹用途危险●本系列调速器用于控制三相电动机的变速运行，不能用于单相电动机或其它用途，否则可能引起调速器故障或火灾。
●本系列调速器不能简单地应用于医疗装置等直接与人身安全有关的场合。
●本系列调速器是在严格的质量管理体系下生产的，如果调速器的故障可能会导致重大事故或损失，则需要设置冗余或旁路等安全措施，以防万一。
⏹到货检验注意●若发现调速器受损或缺少零部件则不可安装，否则可能发生事故。
⏹安装注意●搬运、安装时，请托住产品底部，不能只拿住外壳，以防砸伤脚或摔坏调速器。
●调速器要安装于金属等阻燃物上，远离易燃物体，远离热源。
●安装作业时切勿将钻孔残余物落入调速器内部，否则可能引起调速器故障。
●调速器安装于柜内时，电控柜应配置风扇、通风口，柜内应构建有利于散热的风道。
⏹接线危险●必须由合格的电气工程人员进行接线工作，否则有触电或损坏调速器的危险。
●接线前需确认电源处于断开状态，否则可能有触电或火灾的危险。
●接地端子PE要可靠接地，否则调速器外壳有带电的危险。
●请勿触摸主回路端子，调速器主回路端子接线不要与外壳接触，否则有触电的危险。
●制动电阻器的连接端子是⊕2/B1、B2。
请勿连接除此以外的端子，否则可能引起火灾。
●调速器整机的漏电流大于3.5mA，漏电流的具体数值由使用条件决定，为保证安全，调速器和电机必须接地。
⏹接线注意●三相电源不能接到输出端子U/T1、V/T2、W/T3，否则将造成调速器损坏。
●绝对禁止在调速器的输出端连接电容或相位超前的LC/RC噪声滤波器，否则将导致调速器内部器件损坏。
●请确认电源相数、额定电压是否与产品的铭牌相符，否则可能造成调速器损坏。
●不能对调速器进行耐压测试，否则可能造成调速器损坏。
●调速器的主回路端子配线和控制回路端子配线应分开布线或垂直交叉，否则将造成控制信号受干扰。
SS-22调速器说明书
SS-22
78
35 57
34
2-φ4
固定安装尺寸 或35mm导轨安装
■使用说明 1、调速器开机时缓慢起动，具有软起动功能。 2、本产品配套电机型号有：YYDJ、YCJT、
YYCJ、YCJFK率、数量；
例：SS- 22 6 0 W
2 0 0只
电 压 波 动 范 围 ±1 0 % U e； 2、 额 定 功 率 ：6 W、1 5 W、2 5 W、4 0 W、
6 0 W、9 0 W、1 2 0 W； 3、 使 用 环 境 ：- 1 0 ~ + 5 0℃ ； 4、 相 对 湿 度 ： ≤9 0 %；
5、 调速范围：90~1400r/min 50Hz， 9 0~2800r/min 60Hz；
■接线图
COM (共 公 端)
SW(停止)
电 源 ：A C 2 2 0 V
C W (正 转) C1
C C W (反 转)
WHITE(白) 电容线 BLACK(黑) 电容线 RED(红) 主 线
速度调节 W1(22k/0.5W)
RED (红)
Y E L L O W (黄)
电动机
■外 形 及 安 装 尺 寸 图（mm）
SS-22微型交流电机调速器 （具有软起动功能）
使用说明书
注：外接调速电位器
非常感谢您使用欣灵调速器，请在使 用前认真阅读使用说明书！
NO:2008J023C
■用途 S S - 2 2型 交 流 单 相 电 机 调 速 器 采 用
新颖电子电路，具有体积小、精度高、 调速范围宽，功耗低的特点，实现对 单相电机反馈恒速和无级调速的功能。 广泛应用于包装印刷、仪器仪表、服 装机械、医疗机械等行业，与日本东 方电机公司和台湾上阳电机公司生产 的同类产品互换使用。 ■主要技术数据 1、工作电源：AC220V 50/60Hz，
DC-1500直流电机调速器说明书
DC-1500直流电机调速器使用手册誉冠电子科技有限公司在使用本产品前 请您详细阅读本使用说明书。
由于不遵守该使用及安装说明书中规定的注意事项，所引起的任何故障和损失均不在厂家的保修范围内，厂家将不承担任何相关责任。
请妥善保管好文件，如有相关疑问，请与厂家联系。
安全注意事项·请专业技术人员进行安装、连接、调试该设备。
·在带电情况下不能安装、移除或更换设备线路。
·请务必在本产品的电源输入端与电源（电瓶）之间加装必要的保护装置,以免造成危险事故或致命伤害；需要加装：过流保护器、保险、紧急开关。
·请做好本产品与大地、设备之间的隔离及绝缘保护。
·如确实需要带电调试本产品， 请选用绝缘良好的非金属专用螺丝刀或专用调试工具。
·本产品需要安装在通风条件良好的环境中。
·本产品不能直接应用在高湿、粉尘、腐蚀性气体、强烈震动的非正常环境下。
该标志表示一种重要提示或是警告。
概 述：DC-1500小功率直流电机调速器,它具有体积小，安装方便、调速精度高、价格低、功能齐全等优点。
广泛使用于电线、电缆、轻工、纺织、造纸、化工、印染、冶金、橡塑、拉丝、挤出机械、医疗器械、食品生产、印刷包装等各种行业，与永磁直流电机配套使用。
对小型直流电机电枢供电，使直流电机实现恒转矩无级调速。
本装置主电路采用集成电路，并带有电压负反馈，电流截止反馈电路及软启动等环节，提高调速精度，限制启动电流，控制电路采用集成电路触发双向可控硅，电路线路简单，工作稳定可靠。
可外接控制包括：位移控制器、NPN 光电开关、PNP光电开关、电脑或变频器等模拟输出DC0～10V无级控制。
一、产品特点：■采用SMT技术 体积小■闭环P I调节■电流设置和限流保护■软启动功能■标准信号输入0 - 5V 或 0-10V、4.7K 电位器■跟随性好.响应速度快■调速比宽 机械特性硬二、电气参数：□输入电压AC： 110V / 220V±10﹪□频 率： 50/60HZ□输出电压DC： 0-（110V-220V）（可以设置）□速度信号： 0-5V/0-10V/电位器□最大连续电流： 7A□调 速 比: 1:20□外形尺寸： 113 *85 * 45 mm三、产品性能：1、具有较硬的机械特性2、具有较宽的调速范围，（0—最大）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
调速器电子版说明书
交流单相异步电动机电子调速控制器，采用新颖电子线路及集成元件，具有体积小、精度高、调速范围宽、耗能低、寿命长、机械特性优良、使用方便的特点，单相电容启动，能与国内生产的单相异步电动机、微型齿轮减速器速度传感器可组成机电一体化产品，实现反馈恒速和无级调速。
广泛应用于包装、印刷、食品、电子、仪器仪表、服装机械、医疗机械等行业之生产流水线做调速、驱动装置。
工作参数：
使用方法：
1.关闭电源，按接线图连接好并确认线路连接正确，勿任意修改；
2. 把控制器固定好，速度调到最低“0”，以避免开始电源时产生瞬间大电流，造成永久性损坏；
3.然后再开启电源，调整速度旋钮到需要位置，不需要时请关闭电源；
4.调速器与马达连接如发现转距或转速不符合要求时，请调整产品侧面的微调电位器（速度设定调整）
5.欲变换马达运转方向，只要换装控制器背面的接线座上“CCW”与“CW”之跳线。
选择COM与CW短接，则马达做顺时针旋转；
选择COM与CCW短接，则马达做逆时针旋转。
（变更方向时，须等马达完全停止运转后，方可变更。
）
主要产品及型号：
US-52（6W.15W.25W.40W.60W.90W.120W.140W.150W.180W.200W）SS-22
SS-32等各类交直流调速器。
现供应的品牌厂家：
TWT（贴牌）.CDM（诚大）.PC MOTO.LX.中大等。
主要元器件供应商：
可控硅（飞利浦），电位调节器（华宇—无铅），电容（五峰）。
图片：
