单相电机专用变频器
M200高性能通用变频器使用说明书
4 380V
T 三相
2 220V
S 单相
符号 电机功率 0007 0.75KW 0015 1.5KW 0022 2.2KW 0040 4KW 0110 11KW
小数点位置： 从左往右第三位数
符号 技术平台
VE TI24
VF
ST
符号 产品版本 R0 通用型 R1-R9 定制型
符号 版本升级 M00 首版 M01 第1次升级 M02 第2次升级
者承担） 5． 请勿直接触摸输出端子，变频器的输出端子切勿与外壳连接，输出端子之间切勿短接。
有触电及引起短路的危险。
注意
1． 请确认交流主回路电源与变频器的额定电压是否一致。有受伤和火灾的危险。 2． 请勿对变频器进行耐电压试验。会造成半导体元器件等的损坏。 3． 请按接线图连接制动电阻或制动单元。有火灾的危险。 4． 请用指定力矩的螺丝刀紧固端子。有火灾的危险。 5． 请勿将输入电源线接到输出 U、V、W 端子上。电压加在输出端子上，会导致变频器内
第三章 变频器的安装及配线 3.1 变频器的安装环境 ………………………………………………（3-1） 3.2 变频器面板的拆卸和安装 ………………………………………（3-2） 3.3 变频器配线的注意事项 …………………………………………（3-4） 3.4 主回路端子的配线 ………………………………………………（3-5） 3.5 基本运行配线图 …………………………………………………（3-7） 3.6 控制回路配置及配线 ……………………………………………（3-8） 3.7 符合 EMC 要求的安装指南 ………………………………………（3-9）
持在 40℃以下。由于过热，会引起火灾及其它事故。
接线
危险

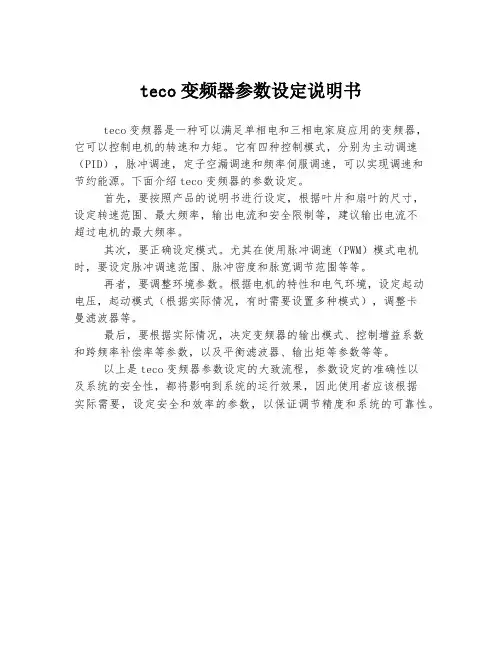

teco变频器参数设定说明书
teco变频器参数设定说明书
teco变频器是一种可以满足单相电和三相电家庭应用的变频器，它可以控制电机的转速和力矩。
它有四种控制模式，分别为主动调速（PID），脉冲调速，定子空漏调速和频率伺服调速，可以实现调速和
节约能源。
下面介绍teco变频器的参数设定。
首先，要按照产品的说明书进行设定，根据叶片和扇叶的尺寸，
设定转速范围、最大频率，输出电流和安全限制等，建议输出电流不
超过电机的最大频率。
其次，要正确设定模式。
尤其在使用脉冲调速（PWM）模式电机时，要设定脉冲调速范围、脉冲密度和脉宽调节范围等等。
再者，要调整环境参数。
根据电机的特性和电气环境，设定起动
电压，起动模式（根据实际情况，有时需要设置多种模式），调整卡
曼滤波器等。
最后，要根据实际情况，决定变频器的输出模式、控制增益系数
和跨频率补偿率等参数，以及平衡滤波器、输出矩等参数等等。
以上是teco变频器参数设定的大致流程，参数设定的准确性以
及系统的安全性，都将影响到系统的运行效果，因此使用者应该根据
实际需要，设定安全和效率的参数，以保证调节精度和系统的可靠性。
单相变频器使用说明
引言概述：单相变频器是一种能够调节电机转速的电子设备，广泛应用于家用电器、空调、工业设备等领域。
本文旨在为用户提供关于单相变频器的使用说明，包括安装、使用和维护等方面的详细指导。
正文内容：一、安装要点1.选择适当的位置安装单相变频器，确保空气流通、温度适宜，并避免灰尘和潮湿的环境。
2.连接电源和电机正确，根据设备的额定电压和额定功率进行连接。
3.安装方式可以选择壁挂或者柜式安装，根据实际情况选择合适的方式。
二、基本操作指南1.启动前，确认控制面板上的参数设置正确，包括电压、频率、起动时间等。
2.选择合适的运行模式，如手动、自动、远程等，并根据需要进行设置。
3.掌握常用的操作功能，如启停控制、速度设置、故障诊断等。
三、故障排除与维护1.故障排除的基本原则是先定位问题，再逐步解决。
通过观察指示灯状态、检查接线、测量电压等方法进行故障诊断。
2.定期检查维护单相变频器，检查散热器清洁是否良好，风扇工作是否正常，接线是否松动等。
3.如果发现问题，及时联系专业人士进行维修，不要私自拆解或修理单相变频器。
四、安全使用指南1.在变频器上方设置适当的遮罩，以防止误触触电和防止灰尘进入设备。
2.使用前检查设备是否正常，如有异常情况，不要强行使用，以免发生危险。
3.在使用单相变频器时，确保周围环境清洁、干燥，并保持设备通风良好。
五、节能环保使用1.合理设置变频器的工作频率和转速，避免额外的能耗损失。
2.尽量避免低速运行，因低速工况下效率低，能量消耗多。
3.定期对设备进行维护，清理灰尘，保持散热良好，提高设备工作效率。
总结：单相变频器是一项关键的电子设备，正确安装、使用和维护单相变频器对于保持设备的稳定工作至关重要。
本文通过引言概述、正文内容的五个大点阐述和每个大点的小点详细阐述，提供了关于单相变频器使用说明的详细指导，旨在帮助用户提高设备的使用效果和延长设备的寿命。
使用者应根据本文提供的指导，结合实际情况进行操作，并定期维护设备，以确保设备的安全和可靠运行。
三晶ATV10单相电机专用变频器简介
三晶ATV10单相电机专用变频器简介三晶电气ATV10-T3 迷你型多功能单相电机专用变频器专门为单相电机研发设计，性能稳定、应用简单。
可广泛应用于工业、民用、军用的单相水泵、单相风机、单相电容式水泵风机、单相电机、也可以用于通用的电机调速场合。
产品系列：ATV10-T3 系列（二进二出）电压等级：AC220V适配电机功率范围：0.1-2.2KW应用场合：风机、水泵等单相电机特点：ATV10-T3 系列单相电机专用变频器是三晶电气通过家用单相水泵专门开发的变频器。
是在我公司通用变频器ATV10系列基础上开发的系列，此款变频器具体积小、结构紧凑、运行稳定、常用功能均具备的特点，且电路板经过三防处理，抗恶劣环境强、使用简单等特点。
1、使用德国英飞凌高性能IGBT，美国TI28021专用CPU，电路板全贴片工艺，三防（防腐蚀，防潮，防尘）喷涂工艺，抗干扰能力强，高可靠性，高载波频率调节范围，电机的运行噪音可更低；2、模块化设计，参数调试简单，结构紧凑，体积超小，功能强大；3、内置PID 控制功能，可温度自动调节风量大小的功能；4、内置PID 控制功能，水泵系统可实现恒压变频控制；5、0-10V,4—20MA 模拟量,开关量，多段速，RS485等多种控制方式。
6、操作面板带调速旋钮和正转按钮；操作面板可拆卸外引；7、优化软件控制，输出波形媲美正弦波；8、专门用于工业及民用的普通单相电机（如水泵，风机，空调、木工机械，钻床，旋磨设备、纺织设备等）9、标配RS485接口，标准的MODBUS 通讯协议。
可与上位机进行125台的通讯同步控制。
10、变频器输出的电压、频率可分别进行调整和控制。
11、变频器输入、输出保护功能齐全，具备：输入欠压、、输出过电流、输出过载、输出短路、等常用保护功能。
12、平台完全自主知识产权，可根据客户需要定制开发,增加或更改功能。
技术规格ATV10-T3 系列变频器产品型号规格表：。
变频器拓扑结构
变频器拓扑结构变频器是一种能够改变电源频率、调节电机转速的电气设备。
它在工业领域中得到广泛应用，有效提高了工作效率和能源利用率。
而变频器的拓扑结构则是其核心组成部分之一，决定着其性能和工作方式。
本文将介绍几种常见的变频器拓扑结构，并分析其特点和适用场景。
一、PWM变频器PWM（脉宽调制）变频器是一种常见的变频器拓扑结构。
它通过改变电源电压的脉冲宽度来控制电机的输出频率。
1. 单桥全控式PWM变频器这种变频器采用单桥全控整流器，实现对直流电压的调节。
其优点是结构简单、控制方便，适用于小功率的驱动系统。
然而，由于整流器需要大的滤波电容，导致了体积较大、效率较低的问题。
2. 双向全控式PWM变频器双向全控式PWM变频器通过两个继电器和两个反向并联的单桥全控整流器构成，使得电流能够在正、负两个方向上流动。
这种拓扑结构适用于需要正向和反向运转的驱动系统，如卷取机和电梯。
二、逆变器变频器逆变器变频器是采用逆变器将直流电转换为变频交流电的方式来控制电机。
1. 单相逆变器变频器单相逆变器变频器采用单相桥式逆变器，将直流电转换为单相交流电。
它适用于小功率的家用电器，如空调、风扇等。
2. 三相逆变器变频器三相逆变器变频器采用三相桥式逆变器，将直流电转换为三相交流电。
它适用于大功率的工业电机驱动系统，如水泵、风机等。
三、多电平逆变器变频器多电平逆变器变频器是一种通过增加逆变器的电平数来改善输出波形质量的拓扑结构。
1. 二电平逆变器变频器二电平逆变器变频器采用两个桥式逆变器，将直流电转换为两个不同电平的交流电。
它具有较高的输出电压质量，适用于对输出波形要求较高的应用，如电梯、电动汽车等。
2. 多电平逆变器变频器多电平逆变器变频器采用多个桥式逆变器，将直流电转换为多个不同电平的交流电。
它具有更加平滑的输出电压波形，降低了谐波含量，适用于对电压质量要求极高的应用，如光伏发电系统和电网接入系统。
总结本文介绍了几种常见的变频器拓扑结构，包括PWM变频器、逆变器变频器和多电平逆变器变频器。
变频器的分类
变频器的分类变频器的分类方法有多种，按照主电路工作方式分类，可以分为电压型变频器和电流型变频器；按照开关方式分类，可以分为PAM控制变频器、PWM控制变频器和高载频PWM 控制变频器；按照工作原理分类，可以分为V/f控制变频器、转差频率控制变频器和矢量控制变频器等；按照用途分类，可以分为通用变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等。
一、主电路工作方式分类：1、电压型变频器：电压型变频器与电流型变频器同属于交一直一交变频器，也由整流器、滤波器、逆变器三部分组成。
工作原理也是整流电路将电网来的交流电转换成直流电；再经三相桥式逆变电路转变为频率可调的交流电，供给推进电动机，电压型变频器的中问环节采用大电容。
2、电流型变频器：电流型工作原理是整流电路将电网来的交流电转换成直流电；再经三相桥式逆变电路转变为频率可调的交流电，供给推进电动机，电流型变频器的直流中间环节，采用大电感滤波。
3、电压型变频器和电流型变频器的区别：就是储能元件不同，电压型的储能元件是电容，电流型的是电感。
其实普通变频器应用电力电子电路，就是一个交流变直流--〉直流储能--〉直流变交流的过程。
也就是常说的整流环节--〉储能环节--〉逆变环节。
一般控制环节在逆变上，除非是四象限变频器，要用于回馈至电网的，会把整流和逆变做的结构一样。
否则的话，整流一般用晶闸管等，逆变用IGBT。
说多了，反正最后的控制都是对变流进行控制的，电压型和电流型的差别就在储能环节。
二、开关方式分类1、PAM控制变频器PAM是英文Pulse Amplitude Modulation (脉冲幅值调制) 缩写，是按一定规律改变脉冲列的脉冲幅度，以调节输出量值和波形的一种调制方式。
2、PWM控制变频器PWM是英文Pulse Width Modulation(脉冲宽度调制)缩写，按一定规律改变脉冲列的脉冲宽度，以调节输出量和波形的一种调制方式。
3、高载频PWM控制变频器高载频PWM控制。
松下MID变频器说明书
MID 系列变频器操作手册1．布线时的注意事项主电路1）如果把电源输入端子（R 、S 、T ）和电机用输出端子（U 、V 、W ）接反了，则变频器会受到损伤，绝对不可这样接线。
2）请不要让电机输出用端子（图）（U 、V 、W ）接地。
3）请不要让电机输出用端子（U 、V 、W ）之间短路。
4）在开动变频器时，请按照标准接线图使用熔丝断路器和热敏继电器。
请参照5—3“布线用机器的选定”。
5）地线端子（E ）为变频器的框架地线（FG ），请按第三种接地（100Ω以下，¢1.6mm 以上）的标准接地。
6）请务必将已设置电机的进相电容器取下来。
7）对主电路端子（R 、S 、T 、U 、V 、W ）请务必用绝缘外皮的压焊端子。
控制电路1）加在输出端子（01、COM ）上的电流请不要超过DC24V 、50MA ，也不要加反极性电压。
2）输入端子（11—14）的内部结构是：以大约2.5千兆由大约8V 拉制而成，可用接点或敞开式调整器进行控制，请不要由外部加压。
3）请不要把设定频率用电源端子（5V ）和控制用地线端子（G ）短路。
285技成培训网 www .j c p e i x u n .c o m4）当用输出端子（01 COM）直接驱动继电器时，请插入续流二极管（FD）。
5）接在控制电路上的电线请用胶合线或屏蔽线。
ERA15-01ERB15-01请注意二极管的极性6）请把屏蔽线的屏蔽部分接地。
7）接在控制电路上的电线要与动力线分离。
8）关于电线的固定，要用螺丝刀垂直对准接线柱加以固定。
2 安全注意事项2-1 MID***W**的情况电源三相/单相单相AC100V50/60Hz单相输入的请接在R、T上正转/反转/286进行外部频率设定的情况* 电机在以最高频率运转，由于外部频率设定标度盘的位置，设定频率用电流接线端子（5V）和控制用地线端子（G）会短路。
因此，请务必把短路棒去掉之后再布线。
* 关于外部频率的设定，请将电位器面板向左旋转到最大限度后再进行。
变频器的分类
变频器的分类变频器是一种能够改变电源频率的装置，广泛应用于工业生产中。
根据其功能和特点的不同，变频器可以分为多种分类。
下面将介绍几种常见的变频器分类。
一、按输出功率分类根据变频器的输出功率不同，可以将其分为低功率变频器、中功率变频器和高功率变频器三类。
1. 低功率变频器：低功率变频器通常指输出功率在1千瓦以下的变频器。
这类变频器体积小、重量轻，适用于小型机械设备的驱动，如风扇、水泵等。
低功率变频器具有运行稳定、噪音低等特点。
2. 中功率变频器：中功率变频器的输出功率在1千瓦到100千瓦之间。
这类变频器广泛应用于中型机械设备的驱动，如压缩机、切割机等。
中功率变频器具有较高的输出功率和较强的控制能力。
3. 高功率变频器：高功率变频器的输出功率在100千瓦以上。
这类变频器适用于大型机械设备的驱动，如电机、风力发电机组等。
高功率变频器具有较大的输出功率和高效率的能量转换。
二、按控制方式分类根据变频器的控制方式不同，可以将其分为V/F控制变频器和矢量控制变频器两类。
1. V/F控制变频器：V/F控制变频器是一种常见的变频器控制方式，其通过控制输出电压和频率的比值来控制电机的转速。
V/F控制变频器结构简单，控制稳定，适用于一般的驱动需求。
2. 矢量控制变频器：矢量控制变频器是一种高级的变频器控制方式，其通过对电机转子位置和转速进行精确控制，实现对电机的高性能驱动。
矢量控制变频器具有较高的控制精度和动态响应能力，适用于对转速要求较高的场合。
三、按输出电压分类根据变频器的输出电压不同，可以将其分为单相变频器和三相变频器两类。
1. 单相变频器：单相变频器适用于单相电源供电的场合，常见于家用电器和小型机械设备的驱动。
单相变频器结构简单，安装方便，但输出功率相对较小。
2. 三相变频器：三相变频器适用于三相电源供电的场合，广泛应用于工业生产中的大型机械设备。
三相变频器输出功率较大，能够满足各种工业驱动需求。
四、按应用场景分类根据变频器的应用场景不同，可以将其分为通用型变频器和专用型变频器两类。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单相交流电机控制技术的第一次工业革命——
单相交流电机专用变频器问世！
绪言：
2012年，中国-五工工业研发中心，首家推出单相交流电机专用变频控制器，这一变频的问世，标志着全世界单相电机应用控制领域，将步入一个变频的新时代！
多年来，单相交流电机调速问题，没有一家研发机构突破这一瓶颈。
单相交流电机无法调速的现实，束缚了它在高精度控制的现状，如小型单相设备的高精度控制，家用水泵的恒压力高精度控制等，无法得到实现。
都是以传统的开关方式来控制，又不稳定，又不节能！
中国-五工工业，研发的单相交流电机专用变频控制器，高精度的PID控制功能，多种调速度控制功能，多种传感器输入/输出功能，自动保护功能，多种报警模式等。
在单相交流设备的控制上应用，从性能上、精度上，填补了世界技术的空白！自投入市场以来，每年的销售量成倍递增！
技术参数：
产品应用：
A: ——在家用单相220V水泵电机恒压力控制：
◇单相输入，单相输出，直接控制单相水泵。
适用于：1》供水增压，无压力差，压力稳定。
2》热水器恒温，热水不会时冷时热。
■功能优势：
◇取代传统的增压泵压力开关有压力差，不稳压力、触点易坏的缺点！
◇全自动PID无触点控制，精度高，压力稳定，寿命长！
◇供水不再需要水箱/水塔，节约资金！（比用水箱省一半资金）
◇无需编程，无需加任何电器，即接即用！
B:——在单相流体恒温设备自动控制：
◇用途：流体、暖气、热水器等变频智能恒温控制。
◇专用单相输出，直接单相电机流体泵（不需改线）！
◇PT100传感直接输入！
■功能优势：
◇取代增压泵、压力开关引起温度时冷时热的缺陷！
◇适用于压力、环境温度影响，流体温度自动控制！
◇省去温控表，表面直接设定温度值！
◇安装简单，流体温度稳定！
--------------------------------------------------------------------------------------------------- （单相220V交流电机的应用行业相当广泛，不再列出）
——中国-五工工业技术研究中心
资料共亨主编。
