蒸汽往复泵
往复泵
清华精仪－绿色制造
二十八、往复泵
28.6往复泵的流量
流量脉动率
瞬时流量脉动率与缸数、作用数及λ 有关。见表3一2和表3一3。 只有当压力为确定的常数时，才能利用上述各式汁算 往复泵所消耗功率的计算，与离心泵的相同：
往复泵总效率为机械效率、容积效率和指示效率之乘积。 指示效率可理解为缸内水力损失程度。 往复泵机械效率：对曲柄驱动取0.858~0.85，对蒸汽泵取0.90~0.96； 往复泵容积效率对清水取0.8~0.98，对油品、液态烃等取0.60~0.80。
二十八、往复泵
28.7往复泵的流量脉动的缓解
工作原理
必须指出，空气室消减流量脉动的效果不仅取决于空气室中空气容积， 而且与管路的配置有很大关系。 吸入空气室原理一样。
空气室的结构形式及特点
如图3一4，空气室按充入气体压力可分为： 常压式和预压式两种类型。
1、常压式空气室
空气室内充有常压气体的，为常压式空气室。 一般充入气体为空气，当泵输送介质为易燃、 易爆液体时，充入氮气或其他化学性质不活 泼的气体。
泵的瞬时流量
不考虑容积损失的前提下，泵在每一瞬间排出或吸入的流量称为理沦 瞬时流量简称瞬时流量。 每一个工作腔的瞬时流量在数值上应等于工作腔容积的变化率。整台 泵的瞬时流量应为各工作腔的瞬时流量（在同一瞬间）之和。
清华精仪－绿色制造
二十八、往复泵
28.6往复泵的流量
对于单缸单作用的机动泵的瞬时流晕，先计算活寨的瞬时速度为：
清华精仪－绿色制造
二十八、往复泵
28.6往复泵的流量
往复泵是由曲柄连杆机构驱动的。按曲柄连杆速度方程式可知，活塞
从缸头到缸尾速度是从零按正弦曲线增大，在汽缸中部最大，然后又按 正弦曲线降速到零。活塞推动排出的液体，流速随活塞规律运动，往复 泵排出流量也是按正弦波曲线的，造成流量脉动， 不但流量是不均匀的，严重时，可能与管线一起 发生共振。
第3章 往复泵
3.3 往复泵工作过程分析
二、排出过程：
往复泵在排出过程中，活塞表面压力随着活塞在排出过 程中的位置而变化，主要受液体惯性力的影响，并在排出过 程刚开始时，活塞表面压力达到最高值。 往复泵排出管路越长、原动机转速越高、活塞面积越大， 排出行程中产生的惯性力就越大，活塞表面压力波动越大， 会引起液流不连续，管路振动，甚至引起管内压力急剧变化 即水击现象。这些使泵和原动机工作条件恶化，甚至造成部 件或管路系统的破坏。
排出空
3.4 往复泵空气室 气室
2、排出空气室工作原理
当往复泵的瞬时流量大于平均流量时，排出管流动阻力较大，泵的 排出压力较高，空气室内气体被压缩，泵缸所排液体一部分（超出 按平均流量供应的部分），进入空气室储存；
当瞬时流量小于平均流量时，排出管流动阻力较小，排出压力较低， 空气室内的气体膨胀，一部分液体中从空气室流向排出管，从而使 排出管路中的流量接近均匀。
3.3 往复泵工作过程分析
影响泵吸入性能的各种因素
1．被输送液体温度的影响 要保证泵正常吸入，活塞表面压力必须大于液体温度对应的饱
和蒸汽压力。液体温度越高，其饱和压力pv越大。如当水温为 100℃时，其饱和蒸汽压力等于标准大气压，这时往复泵无法在安 装高度为正值时正常工作。 2．泵的几何安装高度的影响
2、按泵轴中心线分：立式泵、卧式泵 3、按活塞结构形式分：活塞泵、柱塞泵 4、按泵的作用特点分：
单作用泵 双作用泵 差动泵
3.1.2往复泵的分类
（1）单作用泵 仅活塞的一端腔室工作，吸 排阀各一个；活塞往复一次， 吸排液体一次。
3.1.2往复泵的分类
（2）双作用泵 活塞的两端腔室均工作，吸排 阀各两个；活塞往复一次，吸 排液体两次。流量比单作用泵 增加一倍，且比较均匀。

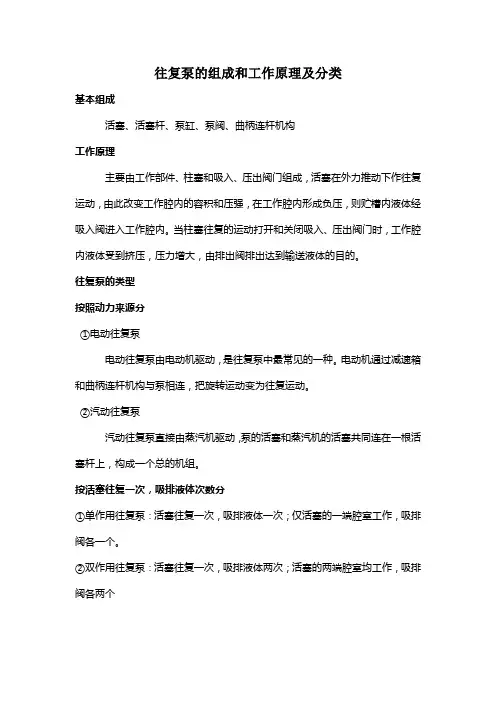

往复泵的组成和工作原理及分类
往复泵的组成和工作原理及分类
基本组成
活塞、活塞杆、泵缸、泵阀、曲柄连杆机构
工作原理
主要由工作部件、柱塞和吸入、压出阀门组成，活塞在外力推动下作往复运动，由此改变工作腔内的容积和压强，在工作腔内形成负压，则贮槽内液体经吸入阀进入工作腔内。
当柱塞往复的运动打开和关闭吸入、压出阀门时，工作腔内液体受到挤压，压力增大，由排出阀排出达到输送液体的目的。
往复泵的类型
按照动力来源分
①电动往复泵
电动往复泵由电动机驱动，是往复泵中最常见的一种。
电动机通过减速箱和曲柄连杆机构与泵相连，把旋转运动变为往复运动。
②汽动往复泵
汽动往复泵直接由蒸汽机驱动，泵的活塞和蒸汽机的活塞共同连在一根活塞杆上，构成一个总的机组。
按活塞往复一次，吸排液体次数分
①单作用往复泵：活塞往复一次，吸排液体一次；仅活塞的一端腔室工作，吸排阀各一个。
②双作用往复泵：活塞往复一次，吸排液体两次；活塞的两端腔室均工作，吸排阀各两个。
蒸汽往复泵-最新国标
蒸汽往复泵1 范围本标准规定了一般蒸汽往复泵、蒸汽往复热油泵的型式与基本参数、技术要求、试验方法和检验规则、铭牌和包装。
本标准适用于输送温度不高于130℃的清水及运动黏度不超过850mm2/s的石油制品及化学性质类似的其他液体的一般蒸汽往复泵；适用于输送温度不高于450℃的石油制品的蒸汽往复热油泵，输送温度不低于-40℃的液化气泵可参照使用本标准。
注:本标准正文中的简称“泵”系指一般蒸汽往复泵和蒸汽往复热油泵的联合简称。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 6414 铸件尺寸公差与机械加工余量GB/T 7784 机动往复泵试验方法GB/T 9069 往复泵噪声声功率级的测定工程法GB/T 9124.1 钢制管法兰第1部分 PN系列GB/T 9124.2 钢制管法兰第1部分 Class系列GB/T 9234 机动往复泵GB/T 9439 灰铸铁件GB/T 13306 标牌GB/T 13384 机电产品包装通用技术条件JB/T 4297 泵产品涂漆技术条件JB/T 6880.2 泵用铸钢件JB/T 9090 容积泵零部件液压与渗漏试验3 型式与基本参数3.1 型式泵的型式分为卧式和立式。
3.2 基本参数泵的基本参数参见附录A。
表A.1为蒸汽往复泵基本参数，表A.2为蒸汽往复热油泵基本参数。
4 技术要求4.1 基本要求4.1.1 泵应按经规定程序批准的图样及技术文件制造。
4.1.2 灰铸铁件的技术要求应符合GB/T 9439的规定，铸钢件技术要求应符合JB/T6880.2的规定，铸件尺寸公差应不低于GB/T 6414规定的CT13级精度。
4.1.3 液缸体、气缸体、连接体、中心架和配气阀应进行消除内应力处理。
4.1.4 轴、曲轴和机身等其他主要部件的要求应符合GB/T 9234的规定。
蒸汽往复泵操作法
蒸汽往复泵的操作法适用范围：适用于装置内的开工循环泵111/、加热炉备用及开工用泵110，A、B共3台泵。
1.泵的启动1)检查泵是否处于正常状态，相连管线的加固支撑是否完好，。
2)将注油器装满合格的润滑油（L-HL46#液压油），全开注油阀，启动注油泵，向各注油点注油（共4处注油点，两汽缸的活塞杆及配汽阀各一处）。
3)打开密封冷却水，投用液缸填料的冷却系统。
4)打开各处压力表手阀。
5)打开主蒸汽给汽阀、乏汽阀汽排汽阀前的的疏水阀，打开汽缸端缸体下部四个疏水阀，稍稍打开主蒸汽给汽阀（不要开大，防止泵运行），进行暖缸排水，排完水见汽后关闭管线上疏水阀，关小缸体上疏水阀（保持疏水）。
6)打开液缸端的排水阀，无水后关闭。
7)缓慢打开泵液缸端的出入口阀，在开入口阀的时候，一定要缓慢，防止泵体升温过快，热膨胀过大，在开阀的过程中要注意检查泵体有无泄漏。
8)打开乏汽线上的隔断阀，缓慢开大给汽阀，控制给汽阀的开度，使泵在低行程数下运行，预热油缸2小时，若发现汽缸端有撞缸的声音，应开大各处疏水阀，排除凝水，若凝水排净后，仍有撞缸的声音，应及时停泵处理。
9)暖完缸后，缓慢开大给汽阀，若在开阀的过程中，发现泵运行突然加快(泵抽空)，应稍关给汽阀，待运行正常后，再缓慢开大给汽阀，把泵调整到正常运行工况。
10)在泵的正常运行期间，要定期全面检查泵的运行状况，注意检查泵出口压力、蒸汽压力、冲程数（泵活塞的运行速度）、盘根泄漏情况、泵体振动及汽缸端是否发生撞缸等情况。
2、泵的日常维护：1)经常检查泵的压力、蒸汽压力、冲程数、盘根泄漏、振动等情况。
2)泵工作时，不应有剧烈的响声和噪音。
主要检查各部件有无松动现象。
3)检查注油器的供油情况（从回油管检查回油是否正常）。
4)保持冷却水畅通。
5)保持泵体及周围环境的清洁卫生。
3、停泵操作：1)准备停泵时，稍开液缸端入口给汽阀，适当关小主蒸汽给汽阀；2)泵运转平稳后，开大入口给汽阀，全关入口阀，后路改去甩油线，调整好主蒸汽给汽阀（低冲程数运转），用蒸汽扫净泵液缸内存油，扫油约1小时左右。

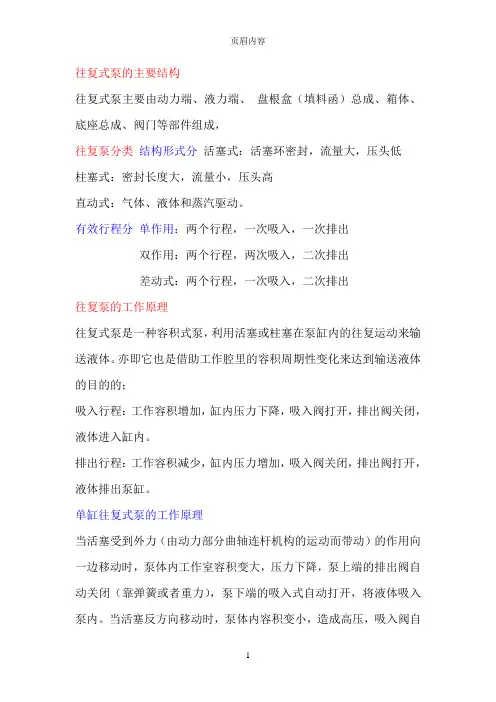

往复式泵的主要结构
往复式泵的主要结构往复式泵主要由动力端、液力端、盘根盒（填料函）总成、箱体、底座总成、阀门等部件组成，往复泵分类结构形式分活塞式：活塞环密封，流量大，压头低柱塞式：密封长度大，流量小，压头高直动式：气体、液体和蒸汽驱动。
有效行程分单作用：两个行程，一次吸入，一次排出双作用：两个行程，两次吸入，二次排出差动式：两个行程，一次吸入，二次排出往复泵的工作原理往复式泵是一种容积式泵，利用活塞或柱塞在泵缸内的往复运动来输送液体。
亦即它也是借助工作腔里的容积周期性变化来达到输送液体的目的的；吸入行程：工作容积增加，缸内压力下降，吸入阀打开，排出阀关闭，液体进入缸内。
排出行程：工作容积减少，缸内压力增加，吸入阀关闭，排出阀打开，液体排出泵缸。
单缸往复式泵的工作原理当活塞受到外力（由动力部分曲轴连杆机构的运动而带动）的作用向一边移动时，泵体内工作室容积变大，压力下降，泵上端的排出阀自动关闭（靠弹簧或者重力），泵下端的吸入式自动打开，将液体吸入泵内。
当活塞反方向移动时，泵体内容积变小，造成高压，吸入阀自1动关闭，排出阀被顶开，将液体排出泵外。
活塞往复一次，即两个行程时，泵只吸入或排出液体一次，交替进行，输送液体不连续，这种泵称为单动泵，也叫单缸往复泵。
柱塞泵工作原理输出流量的大小取决于驱动端的冲程速度、柱塞尺寸和冲程长度，无论泵在运行或者停止状态均可通过调节调量手轮来改变冲程长度。
驱动端根据偏心机构工作原理，电机通过蜗轮蜗杆带动主轴，与主轴相连的偏心机构将蜗轮的旋转运动转换成滑杆的往复运动，当冲程为“0”时主轴的轴线与偏心轮轴线对齐，柱塞不做往复运动；当冲程在0~100％时，偏心机构与主轴轴线之间产生偏心距，导致柱塞产生往复运动。
吸入冲程：柱塞往后运动时，柱塞缸套之间容积增加，产生负压，吸入管路的单向阀打开，进口管路中的介质进入泵头腔内，当吸入冲程结束，柱塞运动瞬间停止，泵头内压力与进口管内压力平衡，吸入单向阀复位。
往复泵的工作原理及性能特点和应用
往复泵的工作原理及性能特点和应用往复泵是最早应用于实际工程中的一种液体输送机械，属于容积式水泵的一种，它是利用蒸汽往复泵体工作室容积周期性地改变来输送液体并提高其能量。
由于泵的主要工作部件(活塞与柱塞)的运动为往复式，故称为往复泵。
目前由于离心泵的广泛应用，使往复泵的应用范围已逐渐缩小。
但由于往复泵具有在水压急剧变化时仍能维持流量几乎不变这一特点，故往复泵仍有所应用。
1.工作原理当柱塞通过曲柄连杆机构带动向右移动时，泵缸内容积逐渐增大，压力降低，上端的压水阀3被压而关闭，下端的吸水阀4便在吸水液面上大气压力作用下而打开，液体经吸水管进人泵缸，直到柱塞移动到右端顶点为止，完成了吸水过程。
当柱塞从右端顶点向左移动时，泵缸容积逐渐减小，压力升高，出水阀受压被顶开，吸水阀被压而关闭，直到柱塞到达左端顶点为止，由此将水排出，进人压水管，完成了压水过程。
如此往复运动，水就间歇而不间断地由吸水管吸入泵缸再由压水管排出。
柱塞往复一次，泵缸只吸人和排出一次水，这种泵称为单作用往复泵，也称单动泵。
若活塞往复一次，泵缸完成两次吸水和排水，这种泵称为双作用往复泵，也称双动泵。
往复泵的流量与柱塞的冲程有关，如果柱塞单位时间内的往复次数恒定，则可以通过调节柱塞的冲程来改计量泵的流量。
计量泵就是利用调节冲程的调节器来显示流量。
在水厂的自动投药系统中，可直接利用柱塞计量泵作为混凝剂溶液的投加设备，泵在投加药液的同时还能对所投加药液量进行较精确地控制。
柱塞计量泵实际上是一种流量可以调节控制的柱塞式往复泵，流量的大小借助改变柱塞的行程和往复次数来进行调节。
2.扬程往复泵的扬程是依靠活塞的往复运动，将机械能以静压的形式直接传给液体。
因此，其扬程与流量无关，理论上可达到无穷大值，这是它与离心泵不同的地方。
它的实际扬程仅取决于管道系统所需要的总能量及水泵本身的设计强度，即包括管道系统静扬程Hst，吸、压水管道中的总水头损失。
3.往复泵的性能特点和应用往复泵的性能特点可归纳为：①往复泵是一种高扬程、小流量的容积式水泵，可用作系统试压、计量等。
往复泵型号定义及参数
往复泵型号意义及参数上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。
主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。
产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。
公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。
一、QBK隔膜往复泵产品概述:往复泵种类很多，例如：蒸汽往复泵、隔膜往复泵、高压往复泵等等。
QBK隔膜往复泵是第三代气动双隔膜泵，具有使用寿命长，不会停顿等优点，它既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
1、不需灌引水．吸程高达5m．扬程达70m．出口压力≥6kg/cm2。
2、流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。
抽送泥浆、杂质时，对泵磨损甚微；3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7kg/cm2之间)：4、该泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。
所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；5、不必用电．在易燃、易爆场所使用安全可靠；6、可以浸没在介质中工作：7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降：9、可输送较粘的液体(粘度在1万厘泊以下)：1 0、本泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵最大特点。
