采油树简介
井口和采油树培训资料6讲解
笼套式和柱塞式节流阀
• PSL 1～4； • PR 1、2； • 材料等级AA、BB、CC、DD、EE、FF、HH； • 温度等级 K L S T P U V； • 刻度值按1/64″表示； • 平衡阀杆结构降低操作力矩； • 阀杆两端有支撑，低噪声设计，多用于气井生
产； • 计算流量系数Cv值并通过国家级试验室检测标
Compact Wellhead
螺纹式底层套管头 :
下部连接螺纹有API 套管长圆螺纹 、套管 短圆螺纹、套管偏梯 形螺纹。
连接螺纹尺寸为： 7” ～ 21”。
焊接式底层套管
头
牙板式底层套管头： 它的特点是安装方便， 在井场上，它的方向 位置可调，与套管的 连接采用两道组合密 封，并设有密封试验 接口。
2、全径通管的设计能增加阀的使用寿命，此设计不限制 流量，使紊流低到最低程度。
3、阀板与阀座之间采用金属对金属密封。 4、绝对闭合－阀座与阀板的表面经过精密磨和手工研磨
确保平面度，保证相互之间相互吸合， 使密封更加可靠。 5、阀座与阀体的密封采用PEEK +Incoloy弹性骨架,该
阀门结构特点
力学性能：摩擦系数极小，是全氟表面的重要特征，又由于氟-碳链 分力极低，所以聚四氟乙烯具有不粘性；聚四氟乙烯在-196-260 ℃的 较广温度范围内均保持优良的力学性能；
7、提供最可靠的安全保障－－金属对金属密封的阀杆后座能允许阀 体在容纳压力的情况下更换盘根。
8、阀盖与阀体采用金属对金属密封,密封钢圈采用300系列的不锈钢制 造， 有些密封钢圈的外形结构设计，可以使密封钢圈重复使用多次， 而无需进行更换。
组装式井口 套管头装置能满足
油(气)井套管挂与套 管之间的环形空间的 密封和套管支承要求、 能耐各种介质的腐蚀。
海上采油树简介
• 优点：适应性强、 应用范围广、操作 方便、安全性好、 维护费用低。 • • 费用比较： • 水深不大，费用昂 贵 • 水深超过183米， 干式设备费低于湿 式
三、插入式水下采油树
• 插入式水下采油树是把主阀、连接器和水 下井口全部放在海床下9.1～15.2米深的导 管内。 • 海床以上高度：2.1～4.6米（常规10.7米左 右）。 • 优点：安全可靠;上部结构去掉，也不会被 破坏;减少了拖网、抛锚及冰山对它的破坏 。 • 缺点：成本高
四、海底丛式采油树
• (2)免潜水员安装的单油管挂 水下采油树 • • • • • • • • 在该采油树下部带有液压 连接器，因此在安装时无 需潜水员协助就可与井口 连接。 采油树与井口的连接， 输油管线与采油树的连接， 各阀件的开关等都无需潜水员, 可采用自动控制系统操作。
二、干式采油树
• 安装于一个大气压的水下井口舱内，与海 水不接触的采油树。
海上采油树
陈水边
石油工程1997班 10025616
海上采油树
• 一、湿式采油树
与海水直接接触的水下采油树。 (1)需潜水员协助安装湿式采油树 • 在潜水员可到达的深度范围内 （一般为122～183米） 经济地完成一口水下油井。
• 潜水员的工作 : • a.采油树与井口装置的 连接; • b.采油树与输油管线的 连接; • c.采油树阀件的操作与 维修。
江苏金石机械集团 有限公司
抽油机采油树.课件
未来发展趋势与展望
数字化和智能化
随着物联网、大数据和云计算技 术的发展，抽油机采油树的数字 化和智能化将成为未来的发展趋 势，实现更高效、安全和环保的
生产方式。
多元化能源利用
随着全球能源结构的调整，多元 化能源利用将成为未来采油技术 的发展方向，包括太阳能、风能
效率低下
检查油路和过滤器，清理或更 换过滤器，确保油路畅通。
维修与保养注意事项
安全第一
在进行维修和保养时，务必遵 守安全操作规程，确保人员安
全。
专业人员操作
尽量由专业人员进行维修和保 养，避免因操作不当造成损坏 。
遵循说明书
严格按照抽油机采油树的使用 说明书进行操作，不要随意更 改或省略步骤。
备用配件
紧固螺丝
检查并紧固所有连接螺 丝，确保其牢固可靠。
润滑油注入
定期为抽油机采油树注 入润滑油，保证其正常
运转。
常见故障与排除方法
01
02
03
04
漏油
检查密封圈和连接处，更换损 坏的密封圈或修复连接处。
异响
检查是否有异物进入或部件松 动，清理异物或紧固部件。
无法启动
检查电源和控制系统，确保正 常工作。
工作原理与特点
工作原理
抽油机采油树的工作原理是通过控制系统调节各种阀门和执行机构，实现对油 井产出的控制和调节。
特点
抽油机采油树具有结构紧凑、操作简便、可靠性高、适应性强等特点，能够满 足不同工况下的采油需求。同时，抽油机采油树的设计和制造需要遵循相关标 准和规范，可再生能源的应用。
可持续发展
油井采油树工作原理
油井采油树工作原理
油井采油树是石油钻井中的重要设备，用于控制井下油气的流动和压力。
它由各种管道、阀门和仪表组成，主要包括主控阀、注水阀、防喷器、多功能阀等部件。
油井采油树的工作原理如下：
1. 主控阀：主控阀位于井口处，用于控制井下油气的流入和流出。
当需要从井中采油时，主控阀打开，允许油气流入油井采油树。
若需要控制油气的流量或停止流入，主控阀可以相应关闭。
2. 注水阀：注水阀位于主控阀下方，用于向井中注入水或其他注入液体，以增加井内压力，推动油气上升。
当注水阀打开时，注入液体通过管道进入油井，与油气混合形成液体柱。
这种液体柱的重量和压力可以推动油气向地面移动。
3. 防喷器：防喷器位于主控阀和注水阀之间，主要用于防止井喷事故的发生。
当井压突然升高或井中产生异常液体冲击时，防喷器能及时关闭，阻止井涌事件的发生，保护井深和人员安全。
4. 多功能阀：多功能阀位于主控阀上方，用于控制油井的产气和处理油井动态。
它可以根据需要调整油气的流量、压力和方向，确保油井的稳定运行和生产效率。
通过控制这些部件的开关和调节，油井采油树可以实现对井底油气的控制和管理，确保油井的安全运行和高效产出。
海上采油采油树
二、自喷井的生产分析
• 油田投入开发后，在开采过程中油层的 状况是处于运动变化之中。这些变化是 通过生产井油、气、水的产量和压力的 改变而反映出来。因此，我们要及时掌 握和分析这些变化，控制不利因素，使 油井的工作制度同油层的变化协调一致。
• 油井生产分析的主要内容包括： • 油井的工作制度是否合理；
• 3）打开自动阀SCSSV和SSV。
• 4）开油嘴，同时观察井口压力。可分而此至四次开大油 嘴。例如，若要将油嘴开至正常生产位置32/64〞，可根 据 情 况 分 为 三 次 动 作 ： 8/64〞→16/64〞→32/64〞 。 即 将 油嘴漫漫开至8/64〞，过一段时间井口压力稳定后，再逐 渐开至16/64〞，再过一段时间后开至32/64〞。
• 3）检查井口控制板液压油箱油位和供气压力 （7bar）。
• 4）检查油井采油树的生产、防喷阀是否关闭，手 动总阀门是否打开。
• （2）在上述动作完成后．着手开井，步骤如下：
• l）在控制柜面板上将各井的安全阀SCSSV和SSV 打开，原则上先开SCSSV，然后再开SSV。
• 2）根据控制室的指令，选择一口压力和温度高 些的井作为先开井。首先打开油管（柱）进生产 管汇的球阀，按照油田总鉴或控制室命令将油嘴 调至适当位置，然后再漫漫打开生产阀，注意井 口压力的增加（一般不要超过80bar），同时注意 油管汇（即生产管汇）的压力，使之保持在控制 范围内，最好派一人鉴看，管汇压力不要超过 20bar。如果管汇压力过高，应立即关掉正在打开 的翼阀。
（五）井口设备的保养。
• 1．冲洗采油树，使采油树保持清洁干净。在钻井 平台撤离后这是必做的工作。如果采油树很脏，可 先用大量的水冲洗，然后再用少量的柴油擦洗。
• 在钻井期间，由于钻井泥浆经常落在井口区，污染 采油树，因此除在上层甲板采取一定措施外，应经 常用水冲洗井口区，将泥浆冲掉。

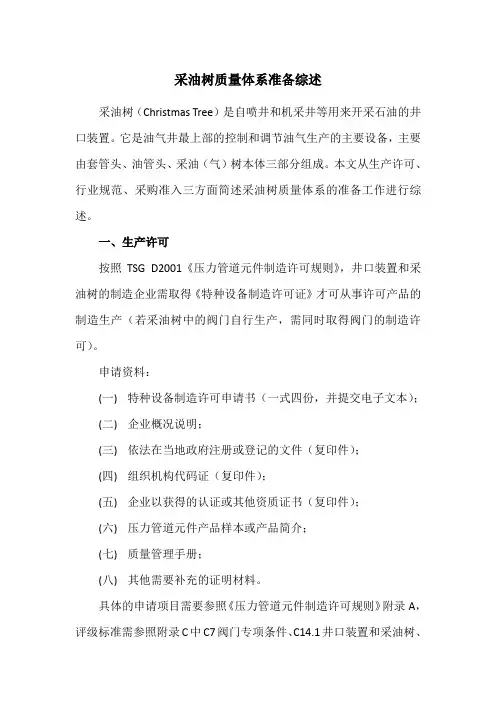

采油树质量体系准备综述
采油树质量体系准备综述采油树（Christmas Tree）是自喷井和机采井等用来开采石油的井口装置。
它是油气井最上部的控制和调节油气生产的主要设备，主要由套管头、油管头、采油（气）树本体三部分组成。
本文从生产许可、行业规范、采购准入三方面简述采油树质量体系的准备工作进行综述。
一、生产许可按照TSG D2001《压力管道元件制造许可规则》，井口装置和采油树的制造企业需取得《特种设备制造许可证》才可从事许可产品的制造生产（若采油树中的阀门自行生产，需同时取得阀门的制造许可）。
申请资料：(一)特种设备制造许可申请书（一式四份，并提交电子文本）；(二)企业概况说明；(三)依法在当地政府注册或登记的文件（复印件）；(四)组织机构代码证（复印件）；(五)企业以获得的认证或其他资质证书（复印件）；(六)压力管道元件产品样本或产品简介；(七)质量管理手册；(八)其他需要补充的证明材料。
具体的申请项目需要参照《压力管道元件制造许可规则》附录A，评级标准需参照附录C中C7阀门专项条件、C14.1井口装置和采油树、节流压井管汇制造专项条件。
二、行业规范采油树国内主要的行业标准有SY/T5127《井口装置和采油树规范》、SY/T5328《热采井口装置》等，但国内标准均是参照API中相关标准兵结合国内相关产品的技术条件进行修改而来。
API规范是采油树行业较为权威的规范之一。
下文就API规范认证进行详述。
API中采油树的主要行业规范为API Spec 6A及API Spec 17D。
上述两规范为API产品规范，在申请产品规范的同时需取得API Spec Q1（质量纲要规范）认证。
经API审核通过后，API将同时向取证单位颁发APIQ1、ISO9001、TS29001及取证单位申请的规范证书（采油树需申请6A及17D两种规范）。
申请费用及周期：API会标的申请一般都由专业的咨询公司来从中斡旋，本项目的全部咨询费用经询约在十万人民币左右，周期约为半年。
采油树
采油树采油树Christmas Tree采油树是自喷井和机采井等用来开采石油的井口装置。
它主要用于悬挂下入井中的油管柱，密封油套管的环形空间，控制和调节油井生产，保证作业，施工，录取油、套压资料，测试及清蜡等日常生产管理。
有以下主要作用：（1）悬挂油管承托井内全部油管柱的重量。
（2）密封油管、套管间的环形空间。
（3）控制和调节油井的生产。
（4）保证各项井下作业。
（5）可进行录取油压、套压资料和测压、清蜡等日常生产管理。
又称圣诞树。
在油(气)井完井后进行测试油气时，或自喷井和机采井等采油时的一种井口控制装置。
它由油管挂及许多闸门和三通或四通组成，直接装在套管头上。
只有一侧有出油管的采油树，称单翼采油树；两侧都有出油管的，称双翼采油树。
采油树装有油嘴(阻流嘴)，通过更换不同内径的油嘴来控制油气的产量。
[1]图：采油树及油管头采油树是自喷井的井口装置。
它主要用于悬挂下入井中的油管柱，密封油套管的环形空间，控制和调节油井生产，保证作业，施工，录取油、套压资料，测试及清蜡等日常生产管理。
有以下主要作用：（1）悬挂油管承托井内全部油管柱的重量。
（2）密封油管、套管间的环形空间。
（3）控制和调节油井的生产。
（4）保证各项井下作业。
（5）可进行录取油压、套压资料和测压、清蜡等日常生产管理。
采油树到流程的步骤和注意事项有很多种不知道你是问的洗井还是下倒要是洗井的话就是首先要连接地面管线进行试压试压合格后要是正洗井的话先打开套管闸门其次打开总闸门最后打开有关闸门，关闭的时候顺序正好相反，先关油管闸门就是生产闸门然后关闭总闸门在关闭套管闸门，反洗井一样先打开出口最后打开进口，注意这门打开后回旋手轮三分之一全。
采油树阀门卡箍型号中dn65与dn50相同吗不一样DN65卡箍用在DN65的管路上DN50卡箍用在DN50的管路上DN65表示管路公称直径65mmDN50表示管路公称直径50mm阀门型号Q41Y-150Lb DN50 CF8/HF 什么意思？Q41Y=球阀型号150lb=阀门压力等级DN50=阀门公称直径CF8=阀体材料HF=硬密封面阀门型号DN50是什么意思？阀体上有箭头方向的上方写着25，25是表示什么意思？如果是15的又是什么意思？DN50是阀门的公称直径，阀体上的箭头方向为液体在阀门内的流动方向，箭头的上方写着25指的是阀门的工作压力为25MPa，如果是15则表示阀门的工作压力为15MPa。
采油树型号说明及其规范
产品结构及特点介绍：设计符合API spec 6A 及SY5127标准规范。
采油树是阀门和配件的组成总成，用于油气井的流体控制，并为生产油管柱提供入口。
它包括油管头上法兰上的所有装备。
可以应用采油树总成进行多种不同的组合，以满足任何一种特殊用途的需要。
采油树按不同的作用又分采油（自喷、人工举升）、采气（天然气和各种酸性气体）、注水、热采、压裂、酸化等专用井口装置。
并根据使用压力等级不同而形成系列。
采油树的主要型号有： KY25/65采油井口、 KYF25/65防盗采油井口、 KZ25/65—50注水井口、QKZ25/65—50RG 防盗注水井口、型号 参数 KQ (KY) 65/52-14 KQ (KY) 65/52-21 KQ (KY) 65/52-35 KQ (KY) 65-35 KQ (KY) 80/65-35 KQ (KY) 65-70 KQ (KY) 78/65-70 KQ (KY) 65-105 KQ (KY) 78/65-105KQ(KY) 103/80-35 工作 压力 14 Mpa 21 Mpa 35 Mpa 35 Mpa 35 Mpa 70 Mpa 70 Mpa 105 Mpa 105 Mpa 35 Mpa 采油树主通径 656565658065786578103采油树旁通径 52 52 52 65 65 65 65 65 65 80材料 类别 AA, BB, CC, DD, EE, FF性能 级别 PR1, PR2规范 级别 PSL1, PSL2, PSL3, PSL3G 适用 温度K, L, P, R, S, T, U, VKZ35/65高压注水井口、KQ35/65采气井口、KQ69.5/65高压防腐采气井口、KQ35/65—SY5156型抗硫采气井口、CFKY50—14简易井口、KYJA25/65简易采油井口、KYJB14/65简易采油井口、DPSC62/30—21偏心井口、DPXC62/30—21偏心井口、DPXCS62/32—14偏心井口、Z81H25/65井口阀、Z83F101—25C/65平板阀和Z83F101—35C/65平板阀；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单击此处编辑副标题
一、采油树的分类
采油树的概念：采油树是一种用于控制生产，并为钢 丝，电缆，连续油管等修井作业提供条件的装置。
j
整体式：各种阀门作为一个整体部件。 采油树
分体式：由一些阀门等独立部件组装而成。
按生产井别和完井方式分类：自喷井，电潜泵井，气举井，螺杆泵 井和注水井，气井的采油树等。
3.3 上法兰
上法兰处于油管头和油管四通 之间，下面的法兰盘上有1inLP 试压孔和1inLP注塑孔。
3.4 油管四通
油管四通由清蜡阀、 主阀、生产翼阀组成一 体，是为整体式采油树， 其下连接上法兰，上面 连接采油树帽。
3.5 采油树帽
采油树帽安装于采油树顶部清蜡阀 门之上，用于提供从纵向快速进入油 管空间的入口，如果进行钢丝作业、 连续油管作业、生产测试、开关滑套、 装卸回压阀等作业，先卸去采油树帽 即可。 采油树帽底部为API法兰或螺纹。
3.6 采油树全图
4 采油树操作步骤
一、开井（自喷井）： 1.确保生产系统已完备，流程畅通可以接受开井后的流体。 2.采油树上所有的阀处于正确的开关状态，控制油嘴（可调油嘴）。 3.检查井口油压和安全装备的状态。 二、关井（自喷井）： 1.关油嘴， 2.关翼阀， 3.必要时关地面安全阀。 4.必要时关主阀。
谢谢!
13-3/8套 管阀
采油树结构
采油树结构
3.1 油管头
油管头安装在最上部套管头上面， 用于支撑油管柱重力，密封油管和油 层套管之间环空。 油管头工作压力：1000、2000、 3000、5000、10000、15000、 20000psi几种。额定温度为 -18°C——121°C。 完井时油管头额定工作压力一般 选择为地层破裂压力，并且与油管挂 额定工作压力向匹配。
二、采油树的作用
1.悬挂油管，承托油管重量； 2.密封油管，套管密封空间； 3.控制和调节油井生产； 4.保证各种井下作业； 5.可进行录取油压、套压资料； 和测压、清蜡等日常管理。
三、采油树组成部件
采油树组成部件主要 有油管头、油管挂、法兰 和一些阀门组成。阀门主 要有油嘴（节流阀）、生 产翼阀、清蜡阀、主阀和 套管阀；
采油树结构
典型的海上 油田采油树 清腊阀 （为啥叫这个名字呢？）
地面安全阀
油嘴 （内部结构是什么 样子呢？）
生产翼阀 主阀 思考：各个阀门 的作用 BIW接头
采油树结构
树帽
2寸丝堵 （有啥作用呢？）源自采油树结构这是what
这个呢？
还有这个呢？
采油树结构
9-5/8套 管阀
9-5/8套 管阀
1、套管头 套管头连接套管柱上端，由套管悬挂器及其 锥座组成，用于支承下一层较小的套管柱并 密封上下两层套管间的环形空间。海上油田 的井一般有多层套管及环形空间，由此有多 个套管头。 2、套管悬挂器 套管悬挂器是坐在最下部套管头或中间套管 头的锥座中，用于牢固地悬挂下一级较小的 套管柱，并在所悬挂的套管和套管头锥座之 间提供密封的一种装置。
4 采油树操作步骤
三、在某些井下作业过程中，采油树阀的操作步骤如下， 1.在下入井下工具之前先关井（油嘴，翼阀，清蜡阀，地面安全阀和主阀） 2.打开采油树帽，装上升高立管，防喷器，然后立管试压， 3.打开地面安全阀，在安全阀上带上熔断螺纹帽将地面安全阀锁定。在开的位置， 并测试锁定螺纹帽的可靠性。 4.锁定油管井下安全阀的液压控制回路，并测试其可靠性。 5.打开主阀，然后打开清蜡阀。 6.在主阀，清蜡阀和安全阀锁定部位挂上标签，以防其他人员随便动阀门。 7.下入井下作业工具。 8.井下作业工具提到立管后，关闭主阀和清蜡阀。 9.防喷器立管排压并卸下后，装上采油树帽， 10.卸掉地面安全阀的锁定螺纹帽，打开油管井下安全阀的液压锁定阀，去掉所 挂标签， 11.根据指示开井生产。
3.2 油管挂
油管挂是坐在油管头的锥座 中悬挂油管柱，并提供油管和 锥座之间密封的装置。一般有 锥形油管挂、带电缆穿越孔德 偏心油管挂、自密封油管挂和 双油管挂几种。 油管挂上有一个BIW电缆 穿越口，两个1/4inNPT液压 控制管线穿越口，一个 3/8inNPT化学药剂注入口。
油管挂上口为4-1/2inEUE螺 纹口。
