关于放大板调试常见故障解决办法

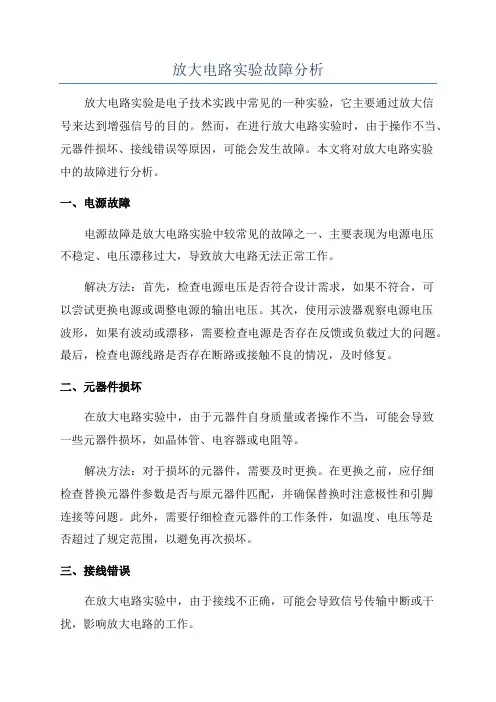

放大电路实验故障分析
放大电路实验故障分析放大电路实验是电子技术实践中常见的一种实验，它主要通过放大信号来达到增强信号的目的。
然而，在进行放大电路实验时，由于操作不当、元器件损坏、接线错误等原因，可能会发生故障。
本文将对放大电路实验中的故障进行分析。
一、电源故障电源故障是放大电路实验中较常见的故障之一、主要表现为电源电压不稳定、电压漂移过大，导致放大电路无法正常工作。
解决方法：首先，检查电源电压是否符合设计需求，如果不符合，可以尝试更换电源或调整电源的输出电压。
其次，使用示波器观察电源电压波形，如果有波动或漂移，需要检查电源是否存在反馈或负载过大的问题。
最后，检查电源线路是否存在断路或接触不良的情况，及时修复。
二、元器件损坏在放大电路实验中，由于元器件自身质量或者操作不当，可能会导致一些元器件损坏，如晶体管、电容器或电阻等。
解决方法：对于损坏的元器件，需要及时更换。
在更换之前，应仔细检查替换元器件参数是否与原元器件匹配，并确保替换时注意极性和引脚连接等问题。
此外，需要仔细检查元器件的工作条件，如温度、电压等是否超过了规定范围，以避免再次损坏。
三、接线错误在放大电路实验中，由于接线不正确，可能会导致信号传输中断或干扰，影响放大电路的工作。
解决方法：首先，仔细查看电路图和实际搭建的电路之间的差异，检查连接线是否正确连接到指定的端口。
其次，使用万用表对连接线进行测量，检查接线是否存在断路或短路的情况。
最后，对电路进行分段检测，逐步确定信号传输的过程中是否存在干扰因素，并做出相应的处理。
四、信号源问题解决方法：首先，检查信号源的输出电压是否稳定，频率是否正确。
如果有问题，可以尝试调整信号源的参数或更换信号源。
其次，使用示波器监测输入信号的波形和幅度，查看是否存在异常。
最后，检查信号源与放大电路之间的连接是否正确，确认信号源与放大电路的匹配度。
综上所述，放大电路实验中的故障可能是由于电源故障、元器件损坏、接线错误以及信号源问题等多种原因引起的。
音频放大器维修手册
音频放大器维修手册一、介绍音频放大器是一种常见的音频设备，用于放大音频信号的强度，使其能够驱动扬声器等音响设备。
然而，由于长时间使用或其他因素，音频放大器可能会出现故障。
本手册旨在提供一些常见的音频放大器故障排除和维修方法，帮助用户解决问题并恢复设备正常运行。
二、常见故障及排除方法1. 无声音输出如果音频放大器没有声音输出，可以按照以下步骤进行排除：- 检查音频输入信号，确保音源正常工作。
- 检查放大器与扬声器之间的连接线路，确保连接正确可靠。
- 检查放大器的音量控制，确保没有静音或过低的音量设置。
- 检查扬声器是否正常工作，可以使用其他设备进行测试。
2. 杂音或失真当音频放大器输出存在杂音或失真时，可以考虑以下解决方法： - 检查音频信号源，排除信号源本身的问题。
- 检查音频放大器与其他电器设备之间的干扰，可以尝试更换放置位置或使用隔离设备。
- 检查放大器的电源供应，确保电压稳定。
- 检查放大器的音量控制，调整合适的音量水平以避免过载。
3. 过热保护音频放大器在工作过程中可能出现过热保护情况，导致自动关闭或降低输出功率。
针对此问题，可以采取以下解决方法：- 检查放大器周围的通风情况，确保散热良好。
- 检查放大器的工作时间，避免长时间高功率输出。
- 检查放大器的负载情况，过低或过高的负载都可能导致过热。
4. 控制面板故障如果音频放大器的控制面板出现故障，例如按钮无法使用或显示屏幕异常，可以考虑以下修复方法：- 检查控制面板连接线路，确保连接正确可靠。
- 尝试重新启动音频放大器，有时系统重启可以解决控制面板故障。
- 如果问题依然存在，可能需要联系专业维修人员进行修复或更换面板。
三、维护与保养除了故障排查与修复，音频放大器的维护与保养也是重要的。
以下是一些建议：1. 定期清洁音频放大器的外壳，避免积尘。
2. 注意放置位置，避免暴露在阳光直射或潮湿环境中。
3. 定期检查连接线路，确保连接可靠。
4. 注意操作面板，避免使用过程中的剧烈碰撞。

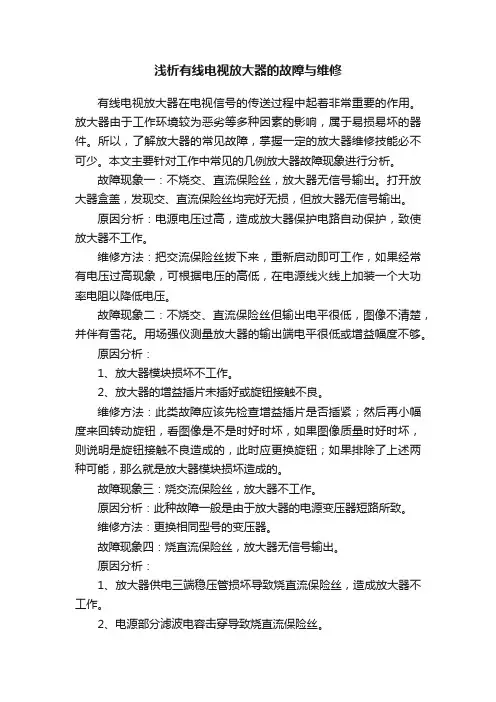

浅析有线电视放大器的故障与维修
浅析有线电视放大器的故障与维修有线电视放大器在电视信号的传送过程中起着非常重要的作用。
放大器由于工作环境较为恶劣等多种因素的影响，属于易损易坏的器件。
所以，了解放大器的常见故障，掌握一定的放大器维修技能必不可少。
本文主要针对工作中常见的几例放大器故障现象进行分析。
故障现象一：不烧交、直流保险丝，放大器无信号输出。
打开放大器盒盖，发现交、直流保险丝均完好无损，但放大器无信号输出。
原因分析：电源电压过高，造成放大器保护电路自动保护，致使放大器不工作。
维修方法：把交流保险丝拔下来，重新启动即可工作，如果经常有电压过高现象，可根据电压的高低，在电源线火线上加装一个大功率电阻以降低电压。
故障现象二：不烧交、直流保险丝但输出电平很低，图像不清楚，并伴有雪花。
用场强仪测量放大器的输出端电平很低或增益幅度不够。
原因分析：1、放大器模块损坏不工作。
2、放大器的增益插片未插好或旋钮接触不良。
维修方法：此类故障应该先检查增益插片是否插紧；然后再小幅度来回转动旋钮，看图像是不是时好时坏，如果图像质量时好时坏，则说明是旋钮接触不良造成的，此时应更换旋钮；如果排除了上述两种可能，那么就是放大器模块损坏造成的。
故障现象三：烧交流保险丝，放大器不工作。
原因分析：此种故障一般是由于放大器的电源变压器短路所致。
维修方法：更换相同型号的变压器。
故障现象四：烧直流保险丝，放大器无信号输出。
原因分析：1、放大器供电三端稳压管损坏导致烧直流保险丝，造成放大器不工作。
2、电源部分滤波电容击穿导致烧直流保险丝。
维修方法：根据原因不同，更换相应元件。
有线电视放大器一般使用7812或7824两种型号的稳压管，更换时注意选用相同型号的稳压管。
故障现象五：图像出现横向黑带干扰，有时伴有交流声。
原因分析：检查放大器电源及整流部分是否正常，如若正常，则可判断是由于三端稳压管短路而造成输出纹波电压增高。
维修方法：更换相同型号的三端稳压管。
放大器在线路上使用，防水措施非常重要，放大器进水会引起很多关键性元件的损坏，比如：变压器、三端稳压管、放大模块等。

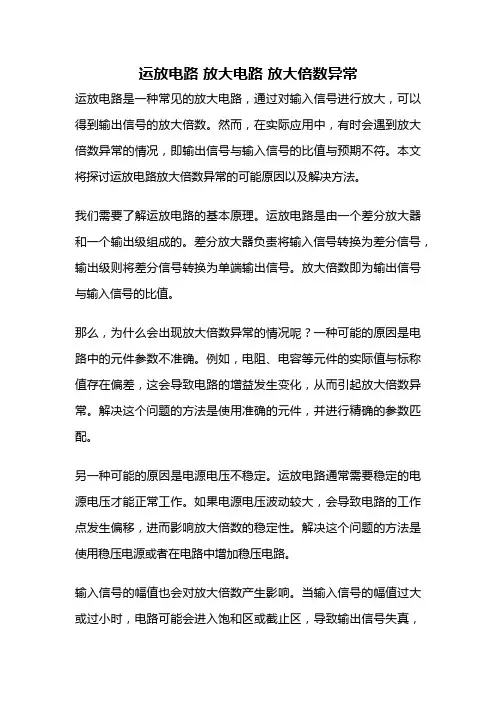

运放电路 放大电路 放大倍数异常
运放电路放大电路放大倍数异常运放电路是一种常见的放大电路，通过对输入信号进行放大，可以得到输出信号的放大倍数。
然而，在实际应用中，有时会遇到放大倍数异常的情况，即输出信号与输入信号的比值与预期不符。
本文将探讨运放电路放大倍数异常的可能原因以及解决方法。
我们需要了解运放电路的基本原理。
运放电路是由一个差分放大器和一个输出级组成的。
差分放大器负责将输入信号转换为差分信号，输出级则将差分信号转换为单端输出信号。
放大倍数即为输出信号与输入信号的比值。
那么，为什么会出现放大倍数异常的情况呢？一种可能的原因是电路中的元件参数不准确。
例如，电阻、电容等元件的实际值与标称值存在偏差，这会导致电路的增益发生变化，从而引起放大倍数异常。
解决这个问题的方法是使用准确的元件，并进行精确的参数匹配。
另一种可能的原因是电源电压不稳定。
运放电路通常需要稳定的电源电压才能正常工作。
如果电源电压波动较大，会导致电路的工作点发生偏移，进而影响放大倍数的稳定性。
解决这个问题的方法是使用稳压电源或者在电路中增加稳压电路。
输入信号的幅值也会对放大倍数产生影响。
当输入信号的幅值过大或过小时，电路可能会进入饱和区或截止区，导致输出信号失真，从而使放大倍数异常。
解决这个问题的方法是对输入信号进行适当的调整，使其在运放电路的线性工作区内。
还有一种可能的原因是电路的频率特性不匹配。
运放电路的放大倍数通常在一定的频率范围内是稳定的，而在超出这个频率范围时会发生变化。
如果输入信号的频率超过了电路的稳定范围，就会导致放大倍数异常。
解决这个问题的方法是选择合适的运放芯片，使其频率特性能够匹配应用需求。
温度也是影响运放电路放大倍数的重要因素。
运放芯片在工作过程中会产生一定的热量，如果温度过高，会导致电路参数的变化，进而影响放大倍数的稳定性。
解决这个问题的方法是对运放芯片进行散热设计，保持合适的工作温度。
运放电路放大倍数异常可能是由于电路元件参数不准确、电源电压不稳定、输入信号幅值过大或过小、频率特性不匹配以及温度过高等原因造成的。
功率放大器的常见故障
功率放大器的常见故障
功率放大器是音响设备中不可或缺的部件，负责将弱电信号变成强电信号，从而驱动扬声器发出优美的声音。
然而，功率放大器在长时间使用中会出现各种各样的故障，如电路故障、电源故障、温度过高等，以下是常见故障与解决方法：
1.电路故障：
首先要检查电路板上元器件的焊接是否牢固、接触是否好，并且要开机观察是否有烧焦、变色等现象。
如果出现这些情况，要及时更换故障元器件或者修补焊点，确保电路板正常工作。
2.电源故障：
电源故障是音响设备中十分常见的问题，一般表现为音箱没声、杂音、声音失真等情况。
此时，我们需要检查电源开关是否损坏，电源线是否接触良好，是否有电源漏电等情况。
3.温度过高：
功率放大器在长时间使用后，由于电路发热，会出现温度过高的情况。
这时候可以采取降温措施，如定期清洁电路板、加装散热器、增大风扇转速等措施。
4.非线性失真：
非线性失真是功率放大器常见的问题之一，一般是因为元器件的特性跟与其管脚、引脚连接不良导致的。
要解决这个问题，可以采用更换更优质的元器件，或者重新连接引脚等方式。
总之，对于功率放大器故障的解决，关键在于发现问题的根源，并采取适当的措施予以解决，这不仅需要经验、技术，也需要对音响设备能够全面深入的了解。
如果您对功率放大器不是很了解，建议尽早寻求技术人员的帮助。
放大器常见故障与维修
测集 成 片 Ｕ ３４ Ｃ ８４的供 电脚 ７脚 的 电压 是 否 为 １ ５Ｖ，
经检测以上电压均正常。检测 Ｕ ３４ Ｃ ８４的第 ８脚参考 电压 却 只有 ２Ｖ左右 ， 此脚 为参 考 电压 正 常 为 ５Ｖ， 集 成 片工 作正 常 时应该 稳 定 输 出 ５ Ｖ 电压 ， 查 ８脚 的 检
（） １ 没有信号输出： 在放大器输入部分、 放大部分 和输出部分的整个传输通道 中， 任何一个零 件损坏或 开路 ， 都会造成没有信号输 出， 电源部分发生故障使放 大模 块无 供 电也 会无输 出。 常见原 因 ： 益旋 钮 、 率 增 斜 旋钮 损坏 或增 益插 片 、 斜率 插 片损坏 ， 出部分 插 片损 输
坏 或输 出组 件开路 ， 电源 电压等 。 无 故 障现 象 １ 不 烧 交 、 流 保 险 管 ， 大 器 没 有 信 ： 直 放 号输 出 ， 开放 大器 盒 盖 ， 现 交 、 流 保 险 管均 完 好 打 发 直
故 障现象３ 烧 直流保 险管 ， 大器没 有信号输 ： 放
根 据现 象 ， 步判 断此 开关 电源无 法启 振 ， 初 首先 用 万用 表检 测 整流 滤 波后 的 ３ ０ Ｖ 电 压 是否 正 常 ， ０ 再检
维普资讯
《 中 Ｎ ＤＩ ＴＡ ＡＢＬ ＨＩ Ａ ＧＩ Ｌ Ｃ Ｅ ＴＶ
③
・与 ・ 维 维 护修
放 大 器 常见 故 障 与 维 修
口张荣福 （ 外 蕉 县广 视台， 东 蕉 １ ０） 梅 ｌ 岭 播电 市 广 岭５ １ ４０
有 线 电视放 大器 受 恶 劣 工 作 环境 的影 响 ， 障率 故 非常高 ， 属于易损易坏 的器件 ， 下面结合 自己的工作经 验谈 谈 放大 器 的常见 故 障与处 理方 法 。
电路调试过程中遇到的问题及解决方法
电路调试过程中遇到的问题及解决方法
电路调试是电子工程师不可避免的一个任务，它对电路的稳定性、性能和可靠性都有很大的影响。
然而，在调试过程中会遇到各种各样的问题，下面列举了一些常见的问题及其解决方法。
1. 电路无法工作
如果电路无法工作，首先要检查电源是否通电。
如果电源通电，那么可能是电路中的某个元件出现了问题，可以用万用表测量元件的电阻值或电容值，找到故障元件后进行更换。
2. 电路输出的信号不正确
如果电路输出的信号不正确，可能是元件的参数出现了问题，例如电容、电阻、晶体管等。
可以通过更换元件或者调整电路参数的方式进行修复。
3. 电路噪声太大
如果电路输出的信号中存在噪声，可能是因为电源的稳定性不够好，或者是输入信号的幅度过小。
可以通过更换电源或增加信号放大器的方式解决这个问题。
4. 电路存在反馈问题
如果电路存在反馈问题，可能是由于反馈回路的参数不正确，或者是反馈放大器的增益过大。
可以通过重新设计反馈回路或者更换放大器的方式进行修复。
总之，电路调试是一个需要耐心和技巧的过程，需要认真分析故障原因，找到最合适的解决方法。
通过不断的实践和经验积累，可以更好地掌握电路调试的技巧和方法。
伺服放大器故障维修方法
伺服放大器故障维修方法
若伺服放大器出现故障，可以尝试以下维修方法：
1. 检查电源：确保电源供应正常，并且没有电压波动或断电问题。
2. 检查连接：检查伺服放大器与伺服马达之间的连接，确保连接稳固无松动。
3. 检查电缆：检查伺服放大器与伺服马达之间的电缆，确保没有损坏或断开。
如果有问题，需要修复或更换电缆。
4. 清洁和检查散热系统：伺服放大器通常会有散热系统，确保散热片或风扇没有灰尘堵塞，并保持良好的散热。
5. 检查参数设置：检查伺服放大器的参数设置，确保设置正确，并与伺服马达的参数匹配。
6. 替换故障组件：如果以上方法都无效，可能需要替换伺服放大器中的故障组件，例如电路板、电容器等。
7. 测试和调试：在进行维修后，进行必要的测试和调试，以确保伺服放大器正常工作。
如果以上维修方法无法解决故障，建议联系专业维修人员进行处理。
