水平井生产测井技术培训
测井公司培训计划
测井公司培训计划一、培训目的测井是石油勘探开发中重要的一环，其质量直接关系到油井的勘探、开发和生产效果。
因此，建立一个完善的测井培训计划，对公司核心测井人员进行专业知识和技能的培训，不仅可以提高他们的综合素质和专业技能，同时也可以提高公司的整体管理水平和核心竞争力。
二、培训对象本次培训主要对象为测井公司核心测井人员，包括技术人员、管理人员以及相关支持人员。
三、培训内容1.测井专业知识培训根据公司测井工作的实际需求，进行测井工程基础知识、测井工具原理、测井解释技术等方面的培训，使学员对测井理论知识和测井现场操作技术都能够有一个深入的理解，提高工作效率和质量。
2.测井数据处理与解释培训通过专业测井软件的使用，学员将学习测井数据的处理和解释技术，掌握如何根据测井曲线来确定油气层的特性和产能，使得测井数据的分析和解释更加准确可靠。
3.测井仪器设备维护与保养培训学员将接受测井仪器设备的使用和维护保养培训，学习如何维护和保养测井设备，有效延长设备的使用寿命，同时避免因设备故障造成的生产损失。
4.工作安全培训通过安全培训，使学员养成安全第一的思想和习惯，不断增强安全意识，提高安全技能，减少事故的发生，保护自身和他人的安全。
5.沟通管理培训在测井工作过程中，需要与其他部门及时沟通和协调工作，因此沟通管理培训将帮助学员提高团队协作能力和沟通能力，更好地完成工作任务。
6.领导能力培训对于管理人员来说，领导能力培训将帮助他们更好地指导和管理下属，发挥团队的最大效能，提升整体工作绩效。
四、培训方式1.理论课程采用专家讲座、专业培训机构授课等方式进行理论知识的讲解，结合具体案例分析，使学员能够更好地理解和掌握专业知识。
2.实践操作组织学员进行测井工具的实际操作和数据处理，通过实际操作来加深学员对知识的理解，提高操作技能。
3.案例分析通过实际工程案例分析，使学员能够将理论知识与实际工作相结合，更好地应用于实际工作中。
五、培训评估在培训结束后，将通过考试和实际操作技能考核来评估学员的学习成果，根据评估结果对学员进行综合评定和称职评定。

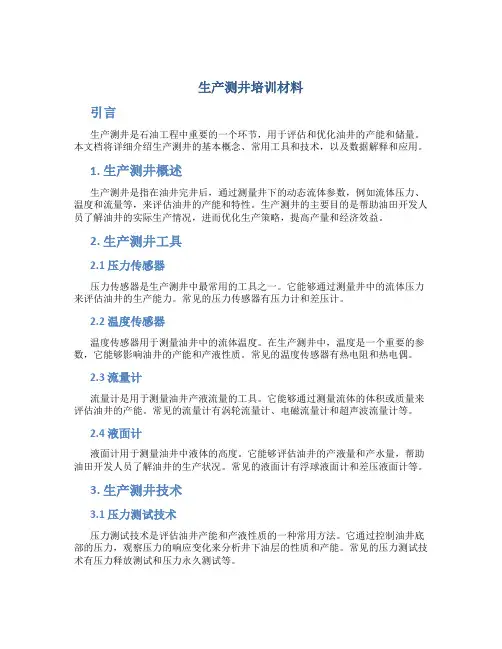

生产测井培训材料
生产测井培训材料引言生产测井是石油工程中重要的一个环节，用于评估和优化油井的产能和储量。
本文档将详细介绍生产测井的基本概念、常用工具和技术，以及数据解释和应用。
1. 生产测井概述生产测井是指在油井完井后，通过测量井下的动态流体参数，例如流体压力、温度和流量等，来评估油井的产能和特性。
生产测井的主要目的是帮助油田开发人员了解油井的实际生产情况，进而优化生产策略，提高产量和经济效益。
2. 生产测井工具2.1 压力传感器压力传感器是生产测井中最常用的工具之一。
它能够通过测量井中的流体压力来评估油井的生产能力。
常见的压力传感器有压力计和差压计。
2.2 温度传感器温度传感器用于测量油井中的流体温度。
在生产测井中，温度是一个重要的参数，它能够影响油井的产能和产液性质。
常见的温度传感器有热电阻和热电偶。
2.3 流量计流量计是用于测量油井产液流量的工具。
它能够通过测量流体的体积或质量来评估油井的产能。
常见的流量计有涡轮流量计、电磁流量计和超声波流量计等。
2.4 液面计液面计用于测量油井中液体的高度。
它能够评估油井的产液量和产水量，帮助油田开发人员了解油井的生产状况。
常见的液面计有浮球液面计和差压液面计等。
3. 生产测井技术3.1 压力测试技术压力测试技术是评估油井产能和产液性质的一种常用方法。
它通过控制油井底部的压力，观察压力的响应变化来分析井下油层的性质和产能。
常见的压力测试技术有压力释放测试和压力永久测试等。
3.2 流量测试技术流量测试技术用于评估油井的产液量和产水量。
它通过测量流体在油井中的流动速度，计算产液的总体积或质量，从而评估油井的产能。
常见的流量测试技术有小流量测试和大流量测试等。
3.3 温度测试技术温度测试技术用于评估油井的温度变化和流体性质。
它通过测量井下流体的温度，分析油井的产能和产液性质。
常见的温度测试技术有温度梯度测试和温度分布测试等。
3.4 液面测试技术液面测试技术用于评估油井中液体的高度和产液量。

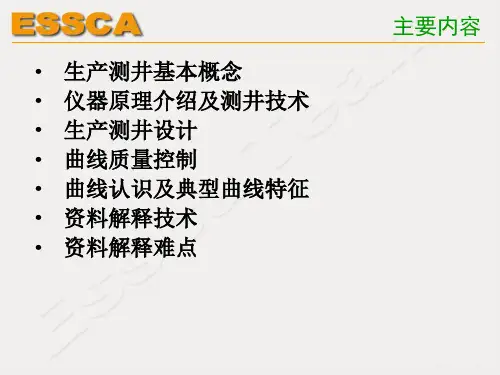

精选生产测井技术基础培训课件
仪器的刻度
二、仪器原理简介
密度仪的刻度应在车间进行。通过刻度一方面检查仪器， 另外也能得到仪器的响应值，该值不经常变化，在现场只需 检查空气和水中的计数。 a、带好护帽，防止接头进水 b、使仪器保持直立，在以下尽可能多介质中记录100s的读数： 空气、汽油、柴油、纯水以及浓盐水。介质深度大于30。 用液体比重计测量各流体的密度，用其它介质中的计数除以 纯水中的计数，并取以10为底的对数，绘出仪器密度和计数 率图。
一种现象，当气体向上携液能力下降时，就会发生。如涩6-1-2、涩43-1。
五、曲线认识及典型曲线特征
3、 井底大量积液井 从31口井测井情况看，发现有两口井，井底存在大量积液，基本 为水，从而导致下部产层基本从水中产出气体，影响产量，与此同 时，还会加剧套管的腐蚀。如涩7-0-1、涩4-2-1。
五、曲线认识及典型曲线特征
二、仪器原理简介
产液情况
2、产气情况
二、仪器原理简介
二、仪器原理简介
管外窜槽
二、仪器原理简介
层间窜流
实例-产气
有气体产出 时，因气体流 入井筒时压力 骤降，会发生 膨胀吸热现象， 在产出位置都 会有降温现象， 即通常所说的 温度负异常。
二、仪器原理简介
二、仪器原理简介
自然伽马
自然伽马主要由高温碘化钠晶体、 双碱性阴电极的光电倍增管、高压 电源和探测器组成。
• 电容式持水率计
• 测量原理: 利用油气（4）与水 （78）的介电常数差异。探头为同
轴柱状电容器，
•
振荡电路的振荡频率是该电容
需的要刻函度数标。定：记录
• 下的井是前进，行值现越场刻大度持（水水、率空越气小或油。）；
关井测量时在油、水中刻度。
精选水平井生产测井培训课件
在水平井中：依靠重力仅能下入到井斜约为40°
～60°处，需要借助于工具将生产测井仪器传
送到水平井段。
水平井中常用下入仪器的技术有： 1油管（钻杆）输送湿接头法 2连续油管传送法 3牵引器传送法
1油管（钻杆）输送湿接头法
井口电缆侧向 滑轮
涡轮流量计的响应
实验
装置: 水平井中(内径为4in)模拟井测试管中
仪器: 伞式流量计和放射性密度
方法: 改变总流量，在每一个流量点从10%至90%更换含水率; 采用自来水模拟地层水，用密度为0.82g/cm³的柴油模拟原油
响应曲线的特点: 含水率和流量的变化范围很大，但响应的线性关系良好。
从右图可以观察到，尽 管含水率和流量的变化范围 很大，但响应的线性关系良 好。
特征: 半径为300~800ft， 造斜角为6°~20°/100ft。 水平井段长度1000~4000ft
(4)长曲率半径井
一 水平井技术
1 水平井概述 2水平井的分类 3水平井完井技术 4水平井入井技术
水平井完井方式
• 裸眼完井 • 割缝衬管完井 • 衬管加管外封隔器完井 • 水泥固井后射孔完井
井斜方位测井
一 水平井技术
1 水平井概述 2水平井的分类 3水平井完井技术 4水平井入井技术
水平井按形成分为两类： 1.新钻井
从地面新钻的井，水平井段长度为300~1300m 2.侧钻井
从现有的井横向侧钻出来，长度为30~210m
水平井按曲率半径分为四类： (1)超短曲率水平井 (2)短曲率水平井 (3)中曲率半径水平井 -----是钻水平井的主要方法
同一口井中不可能同时 出现上述各类流型，具 体情况取决于气和水的 流量。
测井岗前培训7水平井工艺技术
一、水平井概述
（一）水平井钻井发展状况
大庆油田目前的水平井主要应用于高含 水非均质厚油层剩余油以及外围薄差、低渗 透油层的开发，挖潜非均质厚油层的剩余油、 扩大薄差、低渗油层的采油面积，提高采收 率，水平井在大庆油田剩余油、裂缝、稠油 油藏开采和挖潜方面见到了明显的应用效果。
一、水平井概述
（二）水平井测井状况
大庆测井公司从一九八七年开始从事水平井测 井技术研究和技术服务工作，引进和借鉴了斯伦贝 谢、阿特拉斯等公司的先进技术，研发了国产化钻 杆输送式系列工具装备，形成一整套中、长半径水 平井测井技术，曾先后在大庆、新疆塔里木、吉林、 冀东、吉尔吉斯坦以及印尼等油田提供过水平井测 井工程服务，共完成水平井测井任务达到100多口 次，积累了丰富的水平井测井和解释经验。其中古 平1井测井服务水平段达到1100米，一次下井录取 全部测井资料，成功率100%。新疆塔里木油田水平 井服务井深一般超过6000米以上。
一、水平井概述
（二）大庆水平井测井状况 大庆油田目前的水平井主要应用于高含
水非均质厚油层剩余油以及外围薄差、低渗 透油层的开发，挖潜非均质厚油层的剩余油、 扩大薄差、低渗油层的采油面积，提高采收 率，水平井在大庆油田剩余油、裂缝、稠油 油藏开采和挖潜方面见到了明显的应用效果。
一、水平井概述
（二）大庆水平井测井状况
水平井测井技术
目录
一、水平井概况 1、水平井钻井状况 2、水平井测井状况 二、水平井测井工艺技术 1、水平井测井原理 2、水平井测井主要工具 3、水平井测井工艺过程 三、水平井测井的风险及困难
一、水平井概述
（一）水平井钻井发展状况
在油田开发过程中，由于 气水锥进，为了减少或延缓 底水锥进速度，在底水油藏 中直井一般是在产层的顶部 层段射孔完井；若有气顶则 只能选油藏中部井段射孔完 井，同时为了保持较高的采 收率。就必然在井筒附近形 成较大的压力降落。导致井 筒周围气水严重锥进。而如 果减小压力降落又必然导致 产油量下降。
水平井培训教材4
第四章定向井、水平井测量技术第一节定向井、水平井测量的性质和特点一.钻井过程中测量的方法、媒介和基准石油钻井过程中的测量属于工程测量的一种类型。
从物理意义上讲,测量井下钻具的工具面角,即为井下钻具定向或测量井眼的轨迹均属于空间姿态的测量。
由于石油钻井工程的特别性使得这一测量过程必须借助专门的工具和仪器,采取间接测量的方法来完成。
目前,石油钻井过程中的测量需要借助三种媒介,即大地的重力场、大地磁场和天体坐标系,由此产生了与这三种测量媒介有关的测量仪器。
1.借助于重力场测量井歪角或高边工具面,采纳的测量元件为测角器、罗盘重锤或重力加速度计等。
这类仪器的测量基准是测点与地心的连线,即铅垂线。
2.借助于地磁场测量方位角或磁性工具面,采纳的测量元件为罗盘或磁通门等。
这类仪器的测量基准是磁性北极,因此磁性仪器测量的方位角数据必须依据当地的磁偏角修正成真北极,即地理北极的数据。
3.借助于天体坐标系测量方位角或磁性工具面,采纳的测量元件为陀螺仪。
陀螺仪为惯性测量仪器,不以地球上任何一为基准,这类仪器下井测量之前必须对陀螺仪的自转轴进行地理北极的方位标定。
二.钻井过程中测量的特点1.钻井过程中的测量是间接测量,必须借助专用工具和仪器完成。
而且依据测量仪器的数据记录和传输方式的不同,钻井测量分为实时测量和事后测量。
2.测量仪器的尺寸受到井眼和钻井工具的限制,特别是下井仪器的径向尺寸必须能够下进套管和钻具内,而且可不能因仪器的下进而碍事泥浆的流淌或产生过大的泥浆压落。
3.下井仪器受到地层和泥浆的高压,仪器的保卫筒和密封件必须能够承受这种高压,而且还应具备一定的平安系数。
4.由于地层的温度随着井深变化,下井仪器是在高于地面温度的环境里工作,要求下井仪器具有良好的抗高温性能,一般称耐温125℃以下的仪器为常温或常规仪器, 称耐温182℃以下的仪器为高温仪器。
5.某些仪器在使用过程中要承受冲击(如单多点测歪仪的投测)、钻具转动(如转盘钻具中的MWD仪器)、钻头和钻具在钻进过程中的振动(如MWD和有线随钻测歪仪)等。
测井培训课程安排方案模板
一、课程背景随着我国石油、天然气勘探开发技术的不断进步，测井技术在石油工业中的应用越来越广泛。
为提高测井技术人员的技术水平和综合素质，满足企业对测井技术人才的需求，特制定本培训课程安排方案。
二、培训目标1. 使学员掌握测井基本原理、测井方法及测井数据处理技术；2. 培养学员具备一定的测井现场操作能力；3. 提高学员的团队协作能力和沟通能力；4. 增强学员对测井技术的认识，为从事测井工作打下坚实基础。
三、培训对象1. 石油、天然气勘探开发企业测井技术人员；2. 有志于从事测井技术工作的相关人员。
四、培训时间1. 培训总时长：XX天；2. 分阶段进行，具体时间安排如下：（一）第一阶段：测井基础知识（XX天）1. 测井基本原理及方法；2. 测井数据处理技术；3. 测井现场操作及注意事项。
（二）第二阶段：测井仪器及设备（XX天）1. 常用测井仪器及设备介绍；2. 测井仪器及设备的维护与保养；3. 测井仪器及设备的操作与调试。
（三）第三阶段：测井现场操作与案例分析（XX天）1. 测井现场操作流程；2. 测井数据采集与处理；3. 测井案例分析及讨论。
五、培训师资1. 邀请具有丰富测井经验的专家、教授担任主讲教师；2. 邀请企业一线测井技术人员担任实践指导教师。
六、培训方式1. 理论教学：采用多媒体教学手段，结合实际案例进行讲解；2. 实践教学：现场操作、仪器设备操作、数据处理等；3. 案例分析：结合实际案例，进行讨论、分析、总结。
七、考核方式1. 理论考核：书面考试；2. 实践考核：现场操作考核；3. 综合考核：结合理论、实践及案例分析，综合评价学员的学习成果。
八、培训费用1. 培训费用包括课程资料费、师资费、场地费等；2. 具体费用根据实际情况而定。
九、培训证书1. 学员完成培训并考核合格，可获得测井培训结业证书；2. 结业证书可作为从事测井工作的资格证明。
十、培训保障1. 培训场地：提供舒适、宽敞的培训场地，确保学员学习环境；2. 培训设施：提供必要的培训设施，如投影仪、笔记本电脑、测井仪器等；3. 培训服务：提供全程培训服务，确保学员学有所得。
测井岗前培训之水平井工艺技术
•一、水平井概述
•（一）水平井钻井发展状况
• 在油田开发过程中，由于 气水锥进，为了减少或延缓 底水锥进速度，在底水油藏 中直井一般是在产层的顶部 层段射孔完井；若有气顶则 只能选油藏中部井段射孔完 井，同时为了保持较高的采 收率。就必然在井筒附近形 成较大的压力降落。导致井 筒周围气水严重锥进。而如 果减小压力降落又必然导致 产油量下降。
•一、水平井概述
• 对于以上的技术矛盾，水平井开采技术可以有效 的解决这些难题。水平井的井段长度不受地层条件 限制，具有泄油面积大、生产压差小的特点,能极大 地发挥储层的潜能，提高原油的采收率。因此，水 平井开采技术作为油田勘探开发的一项新技术，逐 渐被推广应用。 路漫漫其修远兮,
吾将上下而求索
•一、水平井概述（水平井钻井状况）
• 水平井是20世纪50年代发展起来的新型钻井技术 ，当时主要在老井进行侧钻，水平段进尺较短。前苏 联发明使用涡轮钻具，使水平段长达1600英尺，但由 于技术不成熟，设备不配套从而造成事故多、成本高 、经济效益低，所以发展缓慢。直到80年代中期MWD（ 随钻测量仪）、PDC钻头（聚晶金刚石复合片钻头）和高效 导向螺杆钻具等先进技术的应用，水平井钻井技术得 到快速发展和推广，成为提高油田综合开发效益的重 要途径。
Halliburton公司：MWD泛指钻井时所有的井下测量，特 指与方向/方位及钻井有关的测量；LWD指钻井时的岩 石物理参数测量。
路漫漫其修远兮, 吾将上下而求索
•一、水平井概述
•（二）大庆水平井测井状 •况 大庆测井公司从一九八七年开始从事水平井测
井技术研究和技术服务工作，引进和借鉴了斯伦贝 谢、阿特拉斯等公司的先进技术，研发了国产化钻 杆输送式系列工具装备，形成一整套中、长半径水 平井测井技术，曾先后在大庆、新疆塔里木、吉林 、冀东、吉尔吉斯坦以及印尼等油田提供过水平井 测井工程服务，共完成水平井测井任务达到100多 口次，积累了丰富的水平井测井和解释经验。其中 古平1井测井服务水平段达到1100米，一次下井录 取全部测井资料，成功率100%。新疆塔里木油田水 平井服务井深一般超过6000米以上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水平井生产测井技术培训
1. 简介
水平井生产测井技术是一种用于评估水平井井筒内地层性质和储层条件的测井
方法。
通过测井工具在水平井井筒内进行测量，可以获取地层压力、温度、流体类型和含量等相关数据，为水平井生产提供重要参考。
本文档将介绍水平井生产测井技术的基本原理、测井工具的选择和操作方法，
以及常见的测井解释方法和数据分析。
2. 基本原理
水平井生产测井技术基于测井工具的原理和应用，旨在通过测量和分析地下流
体和岩石的物理性质，评估储层的产能、含油含气量、流体类型和流动性。
常见的水平井测井技术包括电阻率测井、自然伽马测井、声波测井和流体采样等。
这些测井工具能够在水平井井筒内进行高精度的测量，为水平井生产提供重要的地质和工程数据。
3. 测井工具选择和操作方法
在进行水平井生产测井时，需要选择合适的测井工具，并正确操作进行测量。
以下是常见的测井工具选择和操作方法介绍：
3.1 电阻率测井工具
电阻率测井工具可以测量地层的电阻率，通过分析电阻率数据，可以评估储层
的含水饱和度和孔隙度等参数。
在选择电阻率测井工具时，需考虑到地层条件、井深和井径等因素，并根据需要选择合适的电阻率测井工具。
操作方法包括下入井筒、稳定并记录测量数据等。
3.2 自然伽马测井工具
自然伽马测井工具通过测量地层的自然伽马辐射，可以获得地层的放射性信息，如岩性、含气性和含油性等。
在选择自然伽马测井工具时，需考虑到地层条件、井深和井径等因素，并根据需要选择合适的自然伽马测井工具。
操作方法包括下入井筒、稳定并记录测量数据等。
3.3 声波测井工具
声波测井工具可以通过测量地层中声波的传播速度和衰减情况，评估地下岩石
的弹性性质和孔隙结构。
在选择声波测井工具时，需考虑到地层条件、井深和井径
等因素，并根据需要选择合适的声波测井工具。
操作方法包括下入井筒、稳定并记录测量数据等。
3.4 流体采样工具
流体采样工具可以在水平井井筒中采集地层流体样品，通过分析流体样品的化
学成分和物理性质，评估储层的流体类型、含油含气量和流动性。
在选择流体采样工具时，需考虑到地层条件、井深和井径等因素，并根据需要选择合适的流体采样工具。
操作方法包括下入井筒、稳定并采集流体样品等。
4. 测井解释和数据分析
进行水平井生产测井后，需要对测井数据进行解释和分析。
测井解释可以通过
对测井数据的处理和解读，得到地层性质、储层条件和产能等信息。
常见的测井解释方法包括曲线解释、统计分析和地质模型建立等。
通过对测井
曲线的比较和分析，可以确定地层参数的范围和变化趋势。
统计分析可以对大量的测井数据进行整理和分析，得到更全面的地质和工程信息。
地质模型建立可以通过将测井数据和地质模型进行匹配，得到更准确的地层参数和储层条件。
5. 结论
水平井生产测井技术是一种重要的地质和工程评价方法，可以为水平井生产提
供关键的地层参数和储层条件。
通过选择合适的测井工具并正确操作，以及对测井数据的解释和分析，可以得到准确和全面的地下信息，为水平井生产决策提供支持。
注：本文档仅用于水平井生产测井技术的培训目的，不涉及网址和图片。
