机械通风式冷却塔
冷却塔型号
冷却塔型号引言冷却塔是一种常见的工业设备，用于将热水冷却至可接受的温度。
根据不同的应用需求，冷却塔可以有不同的型号和设计。
本文将介绍常见的冷却塔型号及其特点。
型号一：自然通风冷却塔自然通风冷却塔是一种利用自然对流原理进行热交换的塔式设备。
其主要特点包括：•无需外部能源供给，运行成本较低；•结构简单，维护方便；•适用于小型系统或低温冷却需求。
自然通风冷却塔采用了垂直排布的填料，通过湿度的增加和水汽的蒸发来实现冷却效果。
它通常用于处理温度较低的冷却水，如工业生产过程中的机械冷却、空调系统等。
型号二：大型机械冷却塔大型机械冷却塔主要适用于工业生产中需要大量热量排出的场景，如发电厂、石化厂等。
其主要特点包括：•采用机械风机辅助通风，冷却效果更强大；•可以处理大量的热水，并能快速将其冷却至指定温度；•需要额外的电力供给，运行成本较高。
大型机械冷却塔通常采用多层填料，结构复杂，且需要定期维护和清洗。
由于其冷却能力强大，因此被广泛应用于需要高效冷却的大型工业设施中。
型号三：闭式冷却塔闭式冷却塔是一种相对较新的冷却塔型号，其主要应用于对冷却水进行循环利用的场景，具有以下特点：•采用密闭结构，减少了水的蒸发和损耗；•可以在恶劣的环境下工作，如高温、高湿度等；•需要额外的水处理设备，维护成本较高。
闭式冷却塔通过循环系统将冷却水与热源接触后进行冷却，然后通过热交换器将冷却后的冷却水再次送回热源。
这种型号的冷却塔在环保方面更加突出，对水资源的利用率更高。
型号四：间接冷却塔间接冷却塔是一种将冷却介质与被冷却介质分离的冷却设备。
其主要特点如下：•可以适用于对冷却介质有特殊要求的场景，如食品加工、药品生产等；•分离了冷却介质与被冷却介质，防止交叉污染；•运行成本较高，需额外提供热交换设备。
间接冷却塔通过热交换器将冷却介质与被冷却介质进行间接热交换，从而实现冷却效果。
它通常应用于对冷却介质有特殊要求的场景，如需要避免污染、避免水介入产品的生产过程。
机械通风式冷却塔
常用的冷却塔有自然通风式冷却塔、机械通风式冷却塔和混合通风冷 却塔。冷却塔的极限出水温度比当地空气的湿球温度高3.5～5℃
第11章 冷媒水和冷却水系统设备
11.3.1 自然通风式冷却塔
自然通风式冷却塔是利用空气自然对流来使水冷却的，水流运动形式有喷 淋、溅滴等多种 .主要有进水管、出水管、分配水管、喷头和通风百叶窗 等部件组成。
如调节水量或水压；控制或改变水流方向等 分为截断阀类、调节阀类、分流阀类、止回阀类、安
全阀
第11章 冷媒水和冷却水系统设备
11.4.1 截止阀
阀体上标有箭头（水流）方向，不得装反，适用于管径小于或等于50mm的管道
截止阀是利用阀杆升降带动与之相连的圆形阀盘(阀头)，改变阀盘与阀座间的距离达到控制阀门的启闭
逆流式机械通风冷却塔 1－林水填料 2－配水装置 3－除水器 4－抽风机
第11章 冷媒水和冷却水系统设备
（2）横流式机械通风冷却塔
横流式冷却塔是指空气通过填料是横向流动的。冷却塔中空气和水热交换 不如逆流式冷却塔充分，冷却效果较差。但是由于冷却塔不需要专门设置 进风口。所以塔体的高度低，而且配水比较均匀，另外配水管的高度较低， 工作时水泵的扬程低，耗电较小
一种只允许介质向一个方向流动的阀门，具有 严格的方向性，主要用于防止水倒流的管路上
单向阀
升降式(跳心式)
第11章 冷媒水和冷却水系统设备
11.4.3单向阀
一种只允许介质向一个方向流动的阀门，具有严格的方向性，主要用于防
图11-11 截止阀
a）内螺纹连接
b）法兰连接
第11章 冷媒水和冷却水系统设备
机械通风冷却塔工作原理
机械通风冷却塔工作原理标题：机械通风冷却塔工作原理引言概述：机械通风冷却塔是一种常见的工业设备，广泛应用于石化、电力、冶金等行业。
本文将从五个大点详细阐述机械通风冷却塔的工作原理，包括空气流动、水循环、热量传递、风机作用和冷却效果。
正文内容：1. 空气流动1.1 空气进入：冷却塔通过进风口吸入外界空气。
1.2 空气上升：空气被风机吸入后，经过填料层，上升至塔顶。
1.3 空气排出：空气在塔顶排出，形成空气对流。
2. 水循环2.1 冷却水进入：冷却水从水箱进入塔底。
2.2 水喷淋：冷却水通过喷头均匀喷淋在填料层上。
2.3 水下降：冷却水与空气在填料层中接触，发生热量交换。
2.4 水回流：冷却水从填料层下方回流至水箱。
3. 热量传递3.1 空气与水接触：在填料层中，空气与喷淋的冷却水接触。
3.2 热量交换：冷却水通过蒸发吸收空气中的热量，使空气温度下降。
3.3 空气冷却：热量交换后的空气温度降低，形成冷却效果。
4. 风机作用4.1 风机作用：风机产生强风，促使空气流动。
4.2 风机选择：风机的选择要考虑风量、风压和噪音等因素。
4.3 风机控制：风机的运行可通过控制系统实现自动调节。
5. 冷却效果5.1 温度降低：冷却塔通过热量传递使空气温度下降。
5.2 热量排出：冷却塔将吸收的热量排出塔顶。
5.3 冷却效率：冷却效果可通过冷却塔的设计和操作参数来调节。
总结：综上所述，机械通风冷却塔的工作原理是通过空气流动、水循环、热量传递、风机作用和冷却效果来实现。
空气从进风口进入冷却塔，经过填料层上升并与喷淋的冷却水接触，发生热量交换，最终通过风机排出。
冷却塔的设计和操作参数对冷却效果有重要影响，因此需要合理选择风机和进行控制调节。
通过机械通风冷却塔的工作，可以有效地降低空气温度，实现冷却效果。
机械通风冷却塔工艺设计规范GB／T 50392-2016
机械通风冷却塔工艺设计规范GB／T 50392-20161 总则1．0．1 为规范机械通风冷却塔工艺设计，做到技术先进、经济合理、节能环保，制定本规范。
1．0．2 本规范适用于工业企业新建、改建和扩建中开式机械通风冷却塔的工艺设计。
1．0．3 机械通风冷却塔工艺设计除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语2．0．1 冷却塔 cooling tower把冷却水的热量传给大气的设备、装置或构筑物。
2．0．2 开式冷却塔 opened cycle cooling tower冷却水与空气直接接触的冷却塔。
2．0．3 闭式冷却塔 closed cycle cooling tower冷却水与空气不直接接触的冷却塔，包括干式、湿式、干湿复合式闭式冷却塔。
2．0．4 淋水密度 water loading填料区域水平投影面单位时间和单位面积上的喷淋水量。
2．0．5 气象参数 meteorological parameters冷却塔设计时采用的大气压力、干球温度、湿球温度、相对湿度、自然风向和风速。
2．0．6 逼近度 approach冷却塔的出水温度与进塔空气湿球温度之差值。
2．0．7 水温差 range冷却塔进水温度与出水温度之差值。
2．0．8 气水比 mass ratio of dry air and water through cool-ing tower 进入冷却塔的干空气与冷却水的质量流量之比，以λ表示。
2．0．9 任务曲线 demand curve在设计气象参数、进出塔水温一定的条件下，由不同的气水比λ计算出的一组冷却数Ω，表示为Ω和气水比λ的关系曲线[Ω＝f(λ)]，在双对数坐标上为Ω随λ增大而降低的曲线。
2．0．10 冷却塔(填料)热力特性曲线 characteristic curve冷却塔(填料)散热性能特性数Ω′与气水比λ的关系曲线[Ω′＝f(λ)]，在双对数坐标上为Ω′随λ增大而增大的直线。
机力通风冷却塔参数
机力通风冷却塔参数一、机力通风冷却塔简介机力通风冷却塔是一种利用机械设备强制通风，使水在填料中与空气进行热交换，达到降低水温的目的的设备。
它广泛应用于空调、制冷、化工、电力等工业领域。
机力通风冷却塔具有结构紧凑、占地面积小、冷却效果好、适应性强等优点。
二、机力通风冷却塔的主要参数1.冷却水量：冷却水量是指冷却塔在单位时间内处理的循环水量，通常以吨/小时或立方米/分为单位。
冷却水量与冷却塔的尺寸、风扇功率等参数密切相关。
2.冷却塔填料：冷却塔填料是水与空气进行热交换的主要场所。
常用的填料有网格填料、波纹填料、点滴填料等，不同类型的填料有不同的传热性能和阻力特性。
3.风扇功率：风扇功率是指冷却塔风扇的电动机功率，通常以千瓦（kW）为单位。
风扇功率与冷却塔的尺寸、冷却水量等参数有关。
4.塔体尺寸：塔体尺寸包括塔身高、塔径等，这些参数影响了冷却塔的占地面积和冷却效果。
在选型时，应根据实际需求和场地条件选择合适的塔体尺寸。
5.冷却效果：冷却效果是指冷却塔在水冷却过程中的效果，通常以出水温度与进水温度之差表示。
冷却效果受到冷却塔设计、填料性能、风扇功率等多种因素的影响。
三、机力通风冷却塔的选型与设计要点1.冷却塔选型依据：在选型时，应根据实际需求和场地条件，综合考虑冷却水量、冷却效果、风扇功率、塔体尺寸等因素，选择合适的冷却塔。
2.设计要点：设计时应注意以下几点：（1）合理选择填料类型，确保传热性能和阻力特性；（2）根据场地条件设计合适的塔体尺寸；（3）确保风扇功率与冷却水量、冷却效果相匹配；（4）考虑冷却塔的安装、运行和维护方便性。
四、机力通风冷却塔的运行与维护1.运行管理：运行时应定期检查冷却塔的运行状况，如水泵、风扇、填料等，确保设备正常运行。
此外，还应注意观察冷却水的进出水温度、流量等参数，以保证冷却效果。
2.维护保养：冷却塔的维护保养主要包括清洗填料、更换损坏部件、润滑传动部件等。
定期进行维护保养，可以延长冷却塔的使用寿命，保证其运行性能。
冷却塔的分类和性能比较
冷却塔的分类和性能比较干燥低熔值的空气经过风机的抽动后,自进风网处进入冷却塔内;饱和蒸汽压力大的高源水分子向压力低的空气流动,湿热高熔值的水自播水系统洒人塔内。
当水滴和空气接触时，方面由于空气与水的直接传热,另一方面由于水蒸气表面和空气之间存在压力差，在压力的作用下产生蒸发现象,蒸发吸热带走热量,从而达到降温之目的。
干燥低熔值的空气经过风机的抽动后,自进风网处进入冷却塔内;饱和蒸汽压力大的高源水分子向压力低的空气流动,湿热高熔值的水自播水系统洒人塔内。
当水滴和空气接触时，方面由于空气与水的直接传热,另一方面由于水蒸气表面和空气之间存在压力差，在压力的作用下产生蒸发现象,蒸发吸热带走热量,从而达到降温之目的。
冷却塔的分类(1)按通风方式分有自然通风冷却塔、机械通风冷却塔和混合通风冷却塔。
(2)按热水和空气的接触方式分有湿式冷却塔、干式冷却塔和干湿式冷却塔(3)按热水和空气的流动方向分有逆流式冷却塔、横流(交流)式冷却塔、混流式冷却塔是数据中心常见的分类方式,如图 3-1,图 3-2 所示。
(4)按系统结构形式分为开式冷却塔和闭式冷却塔,也是数据中心常见分类方式。
1) 开式冷却塔与闭式冷却塔的区别开式冷却塔的冷却原理就是,通过将循环水以喷雾方式,喷淋到玻璃纤维的填料上,通过水与空气的接触，达到换热;再有风机带动塔内气流循环,将与水换热后的热气流带出,从而达到冷却。
此种冷却方式,前期的投入比较的少,但是运营成本较高(水耗、电耗)。
闭式冷却塔的冷却原理简单来说是两个循环:一个内循环、一个外循环。
没有填料,主核心部分为紫铜管表冷器。
1、内循环:与对象设备对接,构成一个封闭式的循环系统(循环介质为软水)。
为对象设备进行冷却,将对象设备中的热量带出到冷却机组。
2、外循环:在冷却塔中,为冷却塔本身进行降温。
不与内循环水相接触，只是通过冷却塔内的紫铜管表冷器进行换热散热。
在此种冷却方式下,通过自动控制,根据水温设置电动机的运行。
空调冷却塔的作用与原理
空调冷却塔的作用与原理空调冷却塔是工业设备，用于在空调系统中调节温度并冷却水的设备。
空调冷却塔通常由一个混凝器、水泵、冷却塔、冷凝器及其他相关部件组成。
本文将介绍空调冷却塔的作用、原理以及模型。
作用空调系统需要一定的水来冷却和调节系统的温度。
空调冷却塔的作用就是将水通过塔式结构，使水喷雾和空气接触，从而将水中的热量传递给空气，使空气冷却。
冷却后的水供应给空调系统再次循环使用。
空调冷却塔的作用是将系统中的水循环使用，从而节约能源并应对工业需要。
原理空调冷却塔的原理是利用水蒸发吸收热量的物理原理。
水在喷雾和空气接触时会蒸发，吸收周围空气的热量，从而冷却周围的空气。
空气从上方进入冷却塔，会与喷雾的水发生气体循环，冷却间接进入塔底的水，冷水会再次被输送回到空调系统中。
结构空调冷却塔通常由混凝器、水泵、冷却塔、冷凝器以及其他相关部件组成。
混凝器通常用于减小水中的污染物；水泵将循环的水泵送到冷却塔中；冷却塔通过喷雾头进行水的雾化，并经过粗筛网使塔中的灰尘和杂物沉积；冷凝器用于收集热寒蒸汽并转换为液体状态，供给空调系统再次循环使用。
模型空调冷却塔分为四种类型：自然通风式、机械通风式、水喷雾式和天然通风式。
自然通风式冷却塔是最原始的一种，它利用塔的结构形式和传热原理完成空调冷却的工作；机械通风式冷却塔通过机械设备的帮助提高了水的喷雾量，从而增大了冷却效果；水喷雾式冷却塔同样是通过喷雾对水进行加热特定大小的物理动作，这种冷却塔需要较高的喷雾效果来实现局部热能的转移；天然通风式冷却塔与自然通风式类似，但增加了防雷设备和红外线反射设备，显著提高了冷却效果。
结论空调冷却塔是工业生产中必不可少的设备，它的作用是通过一些物理原理和工业手段来调节空调系统的温度。
除了能很好地节约人类能源，空调冷却塔的呈现也为整个工业控制流程提供了极大的帮助。
空调冷却塔的应用十分广泛。
常见的应用领域包括空调系统、电站、钢厂、造纸厂、冶炼厂、化工厂等。
9F燃机机力通风冷却塔选型分析
9F燃机机力通风冷却塔选型分析望亭发电厂215155摘要：文章介绍了9F级燃气轮机机力通风冷却塔新建过程中采用常规塔和高位塔选型布置方面的分析，本文针对冷却塔选型问题进行分析，总结出一些经验，为同类型问题提供参考。
关键词：冷却塔选型；高位布置；常规布置；引言某改扩建9F燃气-蒸汽轮机联合循环机组项目受场地条件所限，无法布置自然通风冷却塔。
同时，考虑到机组运行在不同负荷工况、冬季和夏季等运行条件下，冷却水量的需求不相同，如采用自然通风冷却塔，很难满足不同的机组运行工况组合，因此，拟采用机力通风冷却塔方案，以节约占地，并更方便、灵活地根据机组的运行工况调节冷却塔的投运台数。
根据工程实际场地情况，本项目在前期可研阶段对机力通风冷却塔型式开展了选型分析论证，最终确定选用常规布置消雾机力通风冷却塔方案。
一、概述本工程有两台9F级燃气机组，可研阶段初步考虑每台机组设 7 座逆流式机力通风冷却塔，2 台机组共 14 座，呈背靠背布置，设置于西侧厂界边。
可研阶段根据场地条件以及冷却设计要求，厂区西侧厂界为河道，机力塔东侧布置有老厂机组的输煤皮带，北侧为老厂建筑，所以每座机力通风冷却塔框架尺寸不得大于18m×18m，冷却塔单排塔排轴距总长为128.1m，轴距总宽为 36m。
集水池尺寸为130m×40m，深 2.5m。
14 座逆流式机力通风冷却塔总处理水量为63110m3/h，单塔处理水量为 4508m3/h，风机直径为 9750mm，设计风量为290×104m3/h，配用电机功率为 200kW。
可研阶段考虑每 2 座或 3 座冷却塔集水池单独设一个3m×3m×1m（深）集水坑，当冷却塔需要检修或者冷却塔集水池需要清洗时，可以只停运 2 座或3 座冷却塔，无需全部冷却塔停运。
每个集水坑设一根 DN1600 冷却塔回水管连接至冷却塔两侧的两条 2.5m×2.5m 冷却塔回水沟。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
截止阀是利用阀杆升降带动与之相连的圆形阀盘(阀头)，改变阀盘与阀座间的距离达到控制阀门的启闭
图11-11 截止阀
a）内螺纹连接 b）法兰连接
第11章 冷媒水和冷却水系统设备 11.4.2 闸阀
闸阀的阀杆有明杆、暗杆、手动、 电动、电机驱动等多种形式 闸阀具有流动阻力小，开启关 闭力小，介质可从可从任一方 向流动等优点，
（1）逆流式机械通风冷却塔
在塔内空气和水通过填料时的流动 方向是相逆的：热水从上向下淋洒， 而空气从下向上流动。冷却效果比 较好，横断面积相对较小，其缺点 是配水不够均匀，而且塔体高度较 大。
逆流式机械通风冷却塔 1－林水填料 2－配水装置 3－除水器 4－抽风机
第11章 冷媒水和冷却水系统设备
（2）横流式机械通风冷却塔
自然通风式冷却塔示意图 1－喷头 2－上水总管 3－分配水管 4－百叶窗 5－集水池 6－出水管
第11章 冷媒水和冷却水系统设备
11.3.2 机械通风式冷却塔
冷却塔水系统图
通风式冷却塔需要消耗 电能，而且维护管理比 较复杂。但是它的冷却 效率高，结构紧凑，占 地面积小，适用范围广
第11章 冷媒水和冷却水系统设备
制冷原理与设备
第11章 冷媒水和冷却水系统设备
主 编 李晓东
电子制作
齐向阳
第11章 冷媒水和冷却水系统设备

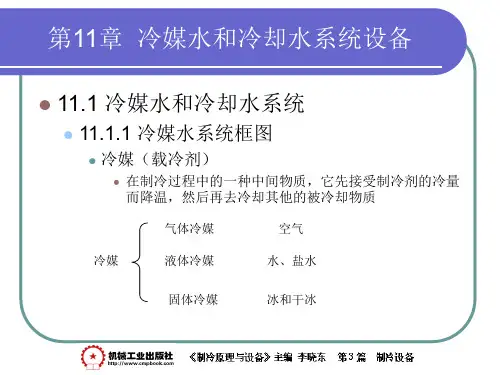

11.1 冷媒水和冷却水系统
