电力金具手册整理资料
悬吊金具，又称支持金具或悬垂线夹。
这种金具主要用来悬挂导线予绝缘子串上（多用于直线杆塔）及悬挂跳线于绝缘子串上。
锚固金具，又称紧固金具或耐张线夹。
这种金具主要用来紧固导线的终端，使其固定在耐张绝缘子串上，也用于避雷针终端的固定及拉线的锚固，锚固金具承担导线、避雷线的全部张力，有的锚固金具亦作为导电体。
连接金具，又称挂线金具。
这种金具用于绝缘子连接成串及金具与金具的连接。
它承受机械载荷。
接续金具，这种金具专用于接续各种裸导线、避雷线。
接续金具承担与导线相同的电器负荷，大部分接续金具承担导线或避雷线的全部张力。
防护金具，这种金具用于保护导线、绝缘子等，如保护绝缘子用的均压环，防止绝缘子串上拔用的重锤及防止导线振动用的防振锤、护线条等。
接触金具。
这种金具用于硬母线、软母线与电气设备的出线端子相连接，导线的T接及不承受的并线连接等。
这些连接处是电气接触。
因此，要求接触金具有较高的导电性能和接触稳定性。
固定金具，亦称电厂金具或大电流母线金具。
这种金具用于配电装置中的各种硬母线或软母线与支柱绝缘子的固定、连接等，大部分固定金具不作为导电体，仅起固定、支持和悬吊的作用。
但由于这些金具是用于大电流，故所有元件均应无磁滞损失。
电力金具分为架空线路金具和配电装置金具两大体系，共八类：（1）悬垂线夹类，以字母 C 表示；（2）耐张线夹类，以字母 N 表示；（3）连接金具类，无分类代表字母，型号首字按产品名称首字，但不与分类代表字母重复；（4）接续金具类，以字母 J 表示；（5）防护金具类，以字母 F 表示；（6） T 接金具类，以字母 T 表示；（7）设备线夹类，以字母 S 表示；（8）母线金具类，以字母 M 表示。
首位字母C N J F T S M分类名称悬垂耐张接续防护T 接设备母线首位字母系列名称首位字母系列名称B避雷U U 型挂环、U 型螺丝D调整W碗头挂板L联板Y延长P平行Z直角、十字Q球头、牵引线路电压（ KV）35110220330500±500750±8001000绝缘子数量3~47~814~1621~2230~3232~3739~4060~7952~54。
常用电力金具培训
电力金具的作用与功能
01
02
03
04
悬挂导线
通过耐张线夹、悬垂线夹等金 具，将导线悬挂在杆塔上，保 持导线的水平和垂直位置。
连接导线
利用各种连接金具，将不同规 格的导线进行连接，实现导线
的串联、并联和分支。
绝缘保护
通过绝缘子等防护金具，隔离 不同电位的导线和接地体，保
证输电线路的电气绝缘。
防雷保护
电力金具的智能化发展
总结词
随着物联网和人工智能技术的普及，电力金具的智能化发展成为行业的重要方 向。
详细描述
智能化电力金具通过集成传感器、控制器和通信模块，能够实现远程监控、故 障诊断和自动控制等功能。这不仅提高了电力系统的运行效率和安全性，还有 助于降低运维成本和减少人工干预。
电力金具的环保与节能技术
使用安全带
在进行高空作业时，务必佩戴安 全带，确保作业人员的人身安全。
佩戴防护眼镜
在操作过程中，为防止飞溅物伤 眼，作业人员应佩戴防护眼镜。
禁止带电作业
严禁在带电状态下进行任何作业， 以免发生触电事故。
安全事故处理
立即报告
一旦发生安全事故，应立即向上级报告，并启动 应急预案。
保护现场
在事故现场未得到处理前，应保持现场原状，以 便后续调查。
避雷线、避雷器等金具用于防 止雷电对输电线路的冲击，降
低雷击对线路的损害。
电力金具的材料与特性
金属材料
绝缘材料
电力金具的主要材料包括钢铁、铜、铝等 金属，具有较高的机械强度和导电性能。
绝缘子等防护金具采用陶瓷、玻璃等绝缘 材料，具有良好的电气性能和耐老化性能 。
复合材料
环境适应性
一些新型的电力金具采用复合材料，如碳 纤维复合材料，具有轻质、高强度的特点 。

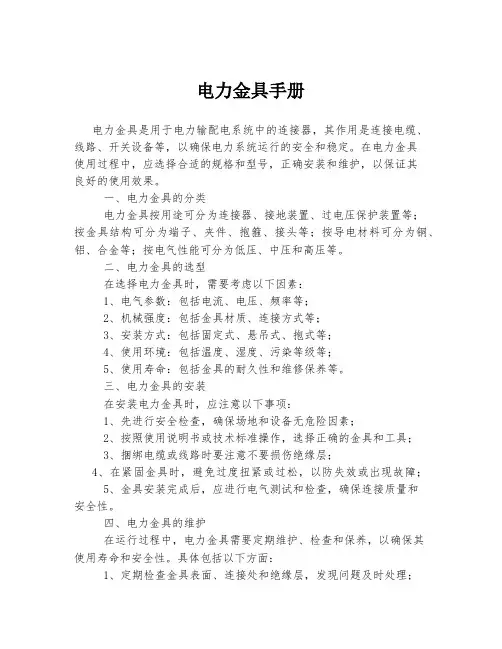

电力金具手册
电力金具手册电力金具是用于电力输配电系统中的连接器，其作用是连接电缆、线路、开关设备等，以确保电力系统运行的安全和稳定。
在电力金具使用过程中，应选择合适的规格和型号，正确安装和维护，以保证其良好的使用效果。
一、电力金具的分类电力金具按用途可分为连接器、接地装置、过电压保护装置等；按金具结构可分为端子、夹件、抱箍、接头等；按导电材料可分为铜、铝、合金等；按电气性能可分为低压、中压和高压等。
二、电力金具的选型在选择电力金具时，需要考虑以下因素：1、电气参数：包括电流、电压、频率等；2、机械强度：包括金具材质、连接方式等；3、安装方式：包括固定式、悬吊式、抱式等；4、使用环境：包括温度、湿度、污染等级等；5、使用寿命：包括金具的耐久性和维修保养等。
三、电力金具的安装在安装电力金具时，应注意以下事项：1、先进行安全检查，确保场地和设备无危险因素；2、按照使用说明书或技术标准操作，选择正确的金具和工具；3、捆绑电缆或线路时要注意不要损伤绝缘层；4、在紧固金具时，避免过度扭紧或过松，以防失效或出现故障；5、金具安装完成后，应进行电气测试和检查，确保连接质量和安全性。
四、电力金具的维护在运行过程中，电力金具需要定期维护、检查和保养，以确保其使用寿命和安全性。
具体包括以下方面：1、定期检查金具表面、连接处和绝缘层，发现问题及时处理；2、定期进行电气测试，检测金具连接质量和安全性；3、金具受到外力冲击或发现连接不良时，及时更换或修理；4、按照产品说明书或技术标准进行保养和维修，延长使用寿命和维护金具性能。
以上是有关电力金具手册的简介，希望对您了解电力金具有所帮助。
电力金具的分类说明
电力金具的分类说明分类1、按作用及结构可分为悬垂线夹、耐张线夹、连接金具、接续金具、保护金具、设备线夹、T型线夹、母线金具、拉线金具等类别；按用途可用为线路金具和变电金具。
2、按电力金具产品单元划分为可锻铸铁类、锻压类、铝铜铝类和铸铁类，共四个单元。
3、还可分为国标与非国标4、按金具的主要性能和用途，金具大致可分为以下几类1）、悬吊金具，又称支持金具或悬垂线夹。
这种金具主要用来悬挂导线绝缘子串上（多用于直线杆塔）及悬挂跳线于绝缘子串上。
2)、锚固金具，又称紧固金具或耐线线夹。
这种金具主要用来紧固导线的终端，使其固定在耐线绝缘子串上，也用于避雷线终端的固定及拉线的锚固。
锚固金具承担导线、避雷线的全部张力，有的锚固金具变作为导电体3)、连接金具，又称挂线零件。
电话，壹三七柒*叁肆（柒肆五柒扒）.这种金具用于绝缘子连接成串及金具与金具的连接。
它承受机械载荷。
4)、接续金具。
这种金具专用于接续各种裸导线、避雷线。
接续承担与导线相同的电气负荷，大部分接续金具承担导线或避雷线的全部张力。
5)、防护金具。
这种金具用于保护导线、绝缘子等，如保护绝缘子用的均压环，防止绝缘子串上拔用的重锤及防止导线振动用的防振锤、护线条等6)、接触金具。
这种金具用于硬母线、软母线与电气设备的出线端子相连接，导线的T接及不承力的并线连接等，这些连接处是电气接触。
因此，要求接触金具的较高的导电性能和接触稳定性。
7)、固定金具，亦称电厂金具或大电流母线金具。
这种金具用于配电装置中的各种硬母线或软母线与支柱绝缘子的固定、连接等，大部分固定金具不作为导电体，仅起固定、支持和悬吊的作用。
但由于这些金具是用于大电流，故所有元件均应无磁滞损失。
金具送电线广泛使用的铁制或铝制金属附件，统称为金具。
金具种类繁多，用途各异，例如，安装导线用的各种线夹，组成绝缘子串的各种挂环，连接导线的各种压接管、补修管，分裂导线上的各种类型的间隔棒等，此外还有杆塔用的各类拉线金具，以及用作保护导线的大小有关，须互相配合。
电力金具的种类及用途
电力金具的种类及用途电力金具是指用于电力系统中连接、固定、保护电力设备以及导电材料的一种金属制品。
它具有使用方便、耐用、导电性好等特点，是电力系统中不可缺少的重要组成部分。
下面将介绍几种常见的电力金具及其主要用途。
1.导线夹导线夹是一种固定导线的金具，常用于电力线路的安装和维护中。
它通常由金属制成，具有良好的导电性能和耐久性，能够牢固地固定导线，保障线路的安全运行。
2.接地装置接地装置是用于将电力设备或电线电缆连接到地下的金具，主要用于保护设备和人员免受电击和雷击的伤害。
接地装置通常由金属材料制成，具有良好的导电性能和耐腐蚀性能，能够有效地将电流引入地下，保护电力系统的安全运行。
3.绝缘子绝缘子是用于支撑、固定和绝缘导线的金具，在电力系统中起着重要的作用。
绝缘子通常由陶瓷或复合材料制成，具有良好的绝缘性能和耐高温性能，能够有效地防止电线发生漏电和短路事故，保障电力系统的稳定运行。
4.输电塔输电塔是用于支撑高压输电线路的金具结构，通常由钢材制成。
输电塔具有良好的承载能力和抗风性能，能够在各种恶劣天气条件下保持线路的稳定运行。
5.拉线夹拉线夹是用于连接电缆或导线的金具，常用于电力线路的绝缘支持、拉紧和固定。
拉线夹通常由金属材料制成，具有耐腐蚀、耐高温、耐拉力和抗震性能，能够有效地保护电缆或导线，延长其使用寿命。
以上只是电力金具的一些常见种类及其用途，实际上还有很多其他类型的电力金具，如电力接头、线夹、跌落防护器等，它们在电力系统的安装和维护中都起到重要的作用。
电力金具不仅保障了电力系统的安全运行，还提高了电力设备的使用寿命，对于电力行业的发展具有重要意义。
10kv线路金具
连接金具
Z-7、10、 12、16
Z：直角挂板: 与杆塔横担 连接和球头 挂环连接
连接金具
Q-7、10、 12、16
Q：球头挂环 与直角挂板、 碗头挂环、 绝缘子 连接
连接金具
W-7、10、 12、16
W-碗头挂板
与球头挂 环、悬垂线 夹连接
连接金具
U-7、10、 12、16
金具识别
主要内容： •金具的作用； •金具的分类。 •常见金具介绍 •线路金具的技术条件
线路金具
线 路 金 具 的 总 汇
一、线路金具 通常把输电线路使用的金属部件总称为金具，它的类型繁多。以
下简单介绍几种金具，详情可查部颁《电力金具产品样本》等有关技 术资料。
二、线路金具的分类
按性能和用途分类：一般分为支持、紧固、 连接、接续、保护、拉线等６大类。
连接金具
U-7、10、 12、16 卸扣
连接金具
Y-7、10、 12、16 延长环
连接金具
连接金具
联接金具图片
(a)球头挂环； (b)碗头挂环； (c) U形螺栓； (d) U形挂环； (e)直角挂环 ； (f)延 长环 ； (g)直角挂板 ； (h) 平行挂板； (i)平行挂板PS-7
连接金具
如果选用设计正确的防振锤，一般可以使架空导线 的振动应力减少90 %以上。
防震锤的作用
在短路时抑制分裂导线因电磁力造成相互吸引碰撞的 间隔棒等.
750kV的六分裂扩径导线
（2）电气防护金具
• 有绝缘子串用的均压环等
电气保护金具： 均压环、屏蔽环
均压环
紧固金具
保护金具
均 压 环
保护金具
常用的电力金具型号归纳总结，欢迎收藏！
常用的电力金具型号归纳总结，欢迎收藏！电力金具：根据GB/T5075-2001国家标准《电力金具名词术语》定义:电力金具，是连接和组合电力系统中的各类装置，起到传递机械负荷、电气负荷及某种防护作用的金属附件。
电老虎网推荐国内一流的电力金具、铁附件生产厂家，国网中标大户——河北拓发通信电力器材制造有限公司，需要对接这家公司，可以联系电老虎网！电力金具分类：1、按作用及结构可分为悬垂线夹、耐张线夹、UT线夹、连接金具、接续金具、保护金具、设备线夹、T型线夹、母线金具、拉线金具等类别;按用途可用为线路金具和变电金具。
2、按电力金具产品单元划分为可锻铸铁类、锻压类、铝铜铝类和铸铁类，共四个单元。
3、还可分为国标与非国标4、按金具的主要性能和用途，金具大致可分为以下几类1)、悬吊金具，又称支持金具或悬垂线夹。
这种金具主要用来悬挂导线绝缘子串上(多用于直线杆塔)及悬挂跳线于绝缘子串上。
2)、锚固金具，又称紧固金具或耐线线夹。
这种金具主要用来紧固导线的终端，使其固定在耐线绝缘子串上，也用于避雷线终端的固定及拉线的锚固。
锚固金具承担导线、避雷线的全部张力，有的锚固金具变作为导电体3)、连接金具，又称挂线零件。
这种金具用于绝缘子连接成串及金具与金具的连接。
它承受机械载荷。
4)、接续金具。
这种金具专用于接续各种裸导线、避雷线。
接续承担与导线相同的电气负荷，大部分接续金具承担导线或避雷线的全部张力。
5)、防护金具。
这种金具用于保护导线、绝缘子等，如保护绝缘子用的均压环，防止绝缘子串上拔用的重锤及防止导线振动用的防振锤、护线条等6)、接触金具。
这种金具用于硬母线、软母线与电气设备的出线端子相连接，导线的T接及不承力的并线连接等，这些连接处是电气接触。
因此，要求接触金具的较高的导电性能和接触稳定性。
7)、固定金具，亦称电厂金具或大电流母线金具。
这种金具用于配电装置中的各种硬母线或软母线与支柱绝缘子的固定、连接等，大部分固定金具不作为导电体，仅起固定、支持和悬吊的作用。
电力金具的分类和使用范围
电力金具分类也是多种多样的，可以统一分为以下几大类：①．联结金具，主要用于电力金具施工中的架空电力线路，以及电力局建设的变电所中使用，一般作用是使用连接金具把悬式绝缘子组成串，并把其悬挂于杆塔上，另外的作用就是用连接金具把直线插塔用的悬垂线夹或者是非直线插塔用的耐张线夹与绝缘子串连接到一起，还有很多地方都能用到联结金具的。
②.悬垂线夹，此类电力金具主要适用于悬挂导线绝缘子串上在杆塔上还有就是悬挂跳线在绝缘子串上。
③保护金具，顾名思义主要体现在保护其他电力金具作用上，减少架空电力线路导线以及避雷线的振动幅度，还有就是330kv以上的线路以及变电站绝缘子串上的均匀屏蔽，这类产品有：防震锤，间隔棒等。
④电缆金具，像DTL . DT. DL一系列的铜铝接线端子用于配电装置里面的各种圆形，半圆，扇形铝线，电力电缆和电气设备铜端的过度连接，这类产品在电力金具中也起到了至关重要的作用。
⑤设备金具，也叫设备线夹，其主要作用于变电站母线引下线分为铝绞线和钢芯铝绞线，因此设备线夹从材质上分为铜过渡设备线夹和铝设备线夹两种。
⑥连续金具，该类电力金具用于架空电力线路的导线，以及避雷线的补修和连续。
按安装方法和结构的不一样，分为螺栓型，预绞丝，压缩型。
⑦耐张金具，主要在架空电力线路和变电所用来固定导线以及避雷线，然后通过配合联结金具与一些耐张绝缘子联结，或者是将避雷线与杆塔相连接。
此类电力金具按照安装方法和结构组成的不同可以分为:螺栓型，压缩型，和楔形三大类。
此外压缩型又分为爆压和液压两种。
⑧电站金具，电站金具又叫电流金具，它包括变电站，发电厂的电装置中用来支持，固定一些软导管，复导线以及和各种硬母线的金具。
该类电力金具按所用的线类分为槽型，管型母线，软母线固定金具，矩形。
