火花机维修故障排除流程
电火花机维护手册
电火花机维护手册1. 简介电火花机是一种常见的工业设备，用于制造和维修金属零件。
本手册提供了电火花机的维护指南，以确保其正常运行和延长使用寿命。
2. 安全操作在使用电火花机之前，请务必熟悉以下安全操作事项：- 戴上适当的个人防护装备，包括手套、护目镜和防护服。
- 确保工作区域干燥，并远离易燃和易爆物。
- 严禁在操作过程中穿着宽松的衣物或佩戴长项链等饰品。
- 不得将手指或其他物体直接接触电火花机的电极部位。
- 遵循生产商提供的具体操作指南和安全警示。
3. 日常维护为确保电火花机的稳定性和正常运行，进行以下日常维护事项：- 定期检查电火花机的电线和电源插头，确保其完好无损。
- 清洁电火花机的电极和电极座，去除积聚的金属屑或异物。
- 检查电火花机的冷却系统，确保冷却液位正常，必要时添加冷却液。
4. 故障排除如果电火花机出现故障或异常情况，可以尝试以下故障排除方法：- 检查电火花机的电源是否正常，并确保电源线连接牢固。
- 检查电击电极是否磨损，必要时更换电极。
- 检查电火花机的控制面板是否正确设置，根据需要进行调整。
5. 注意事项在使用电火花机时，请注意以下事项：- 不得擅自改装或维修电火花机，应由专业技术人员进行。
- 在长时间使用电火花机后，应进行必要的冷却和休息，以避免过热。
- 严禁用电火花机进行违法或危险操作。
- 如有任何问题或需要进一步的技术支持，请咨询生产商或相关专业人士。
以上是电火花机的维护手册，希望能帮助您正确操作和保养电火花机，提高工作效率和安全性。
工频火花机的常见故障及排除方法
关 键 词 ： 频 火 花机 ； 障 ； 除 工 故 排
１ 引言
现象 。这时 ， 先查 明故 障 原 因 与 部 位 ， 先 进 行 变 压 应 首
器、 调压 器 、 接点有 无 虚 焊 、 焊 、 线 有 误 损 伤 、 电 焊 脱 导 继
工频火花机在对电线电缆进行耐 电压试验时 ， 要将 电线 电缆 的导 电线 芯 接 地 ， 并要 让 电线 电缆 经 过高 压 试 验 区 时有 一定 的速 度 ， 绝 缘 层 充 分 承受 高 压 试 验 。 当 让
２ 工 频火 花 机概 述
器有 无异 常现象 等 一般 检 查 。 如果 故 障原 因没 有 查 出 ， 可 以对 照 以下 现象进 行分 析并排 除故 障 。
３ 工频火 花机 的常见 故 障及排 除方 法 （） １ 当测 试 电压 较 高 时 ， 电线 电缆 没 有 击 穿 现 象 ， 计 数器 却发 生 间断 或 连 续 跳 字 ， 发 出报 警 声 和光 信 号 。 并 这种 问题 一般 是 因为 电线 电缆 在 制 造 时 ， 入 灰 尘 等 杂 渗 物 ， 引起高 压 电极 的短 路现 象 ， 而 具体 可能 是接 触不 好 或
２ １ 火 花机 设 备 的构成 ．
工频 火 花机 是一 种 可 以检 测 电线 电缆 出现 问题 的设
备， 可以实现识别信号的真伪 ， 对高压检测控制以及 出现 故 障时报 警 ， 种设 备 的检测 能 力安全 可靠 ， 这 它用 于很 多 电线 电缆 运 行 过 程 中 的缺 陷 检 测 。工 频 火 花 机 通 过 检
《 计量｜溅试技ｇ ） ｏ２年第 ３ ￣２ ｔ Ｙ卷第 ２期
工频 火 花 机 的常见 故 障及 排 除方 法
火花机一般故障排除
火花机一般故障排除
标签：数控机床厂家|数控电火花机厂家|首选鼎亿
一、损工
火花机损工，除了机子本身问题外，主要是电流参数选择不适当，电流参数与放电周期密切相关，放电周期越长，损工越小，片状铜工、尖角铜工、小铜工，对损工要求特别小的工件，可加大放电周期。
一般加工电流参数选择5-6，对损工要求比较小的工件，选择7-8，对损工有特殊要求的，可将放电周期加大。
二、积碳：
积碳的形成主要是放电加工后的碳渣未能及时的排出，导致碳渣由电极通往加工物，此时碳渣产生热量面烧坏加工物。
三、火花机机油选择
一般火花机，机油选择40#-50，夏天选择50#，冬天选择40#为最佳，机油偏稀，机台会产生振动。
电火花机床常见故障的诊断与维修问题梳理
电火花机床常见故障的诊断与维修问题梳理电火花机床常见故障的诊断与维修问题梳理一、工作灯不亮原因：1．灯泡已坏2．开关已坏3．保险烧掉了处理方法：1．更换同规格的灯泡2．更换或修理同规格的开关3．更换5A或2A FUSE二、主轴不能上下原因：1．主轴上限位或下限位开关已坏2．电极碰到工件3．保险丝FUSE已坏4．伺服板坏处理方法：1．更换相同规格的限位开关2．按S/C键再按UP键离开工件3．更换保险4．通知生产厂家或专业人员进行维修三、油泵不上油原因：1．油泵超负载，使油泵继电器跳闸2．有垃圾塞住油泵入口或过滤器已坏3．烧保险4．油泵电源反相处理方法：1．观察热继电器或油泵电机有无损坏2．检查油泵及过滤芯有无损坏或有杂物（如布碎等），更换油箱过滤油格，清理上油管道。
3．更换FUSE4．将油泵电源入线相序调整一下四、电箱不能启动原因：1．电源供电不正常2．烧保险处理方法：1．加装稳压器或将电源保证在380V±5V2．更换保险五、开启电源开关无电源插座原因：1．没有三相电输入2．电源线是否脱落3．紧急开关被按下处理方法：1．检查三相电源输入2．检查电源线是否有脱落，三相电压是否平衡3．将紧急开关旋钮拉起六、放电挤模原因：1．电极线松脱2．电极使用瞬间粘剂产生了不导电现象3．GAP电压太低处理方法：1．将电极线确实锁紧2．确保电极能导电3．调整GAP电压至适当位置，适当范围30-90V 七、放电不稳定原因：1．操作因素2．机械因素处理方法：1．检查电极松紧情况2．有可能是负极性在放电，需调整3．调整伺服灵敏度4．调整放电条件5．检查冲油方式是否存在不当八、易积碳原因：1．电极线松脱2．操作因素3．机械因素处理方法：1．锁紧电极线2．有可能是负极性在放电，需调整3．调整伺服灵敏度4．调整放电条件5．放深孔或大面积请调整参数6．检查冲油方式是否存在不当九、加工速度慢原因：1．加工材质设定不对2．伺服调整不对3．放电条件匹配不当4．电极极性为负极放电处理方法：1．重设“加工材质”并将电流重新设定2．调整伺服到适当强度3．请参阅操作手册，并重新调整参数4．将电极改为正极放电十、消耗大原因：1．电极为负极放电2．伺服调整不当3．放电条件匹配不当处理方法：1．将电极改为正极放电2．调整伺服到适当强度3．请参阅操作手册，并重新调整参数十一、加工电流出不来原因：1．积碳选择是否太灵敏2．操作因素处理方法：1．锁紧电极线2．有可能是负极性在放电，需调整3．调整伺服灵敏度4．调整放电条件5．放深孔或大面积请调整参数6．检查冲油方式是否存在不当十二、键盘不能动作原因：1．键盘锁是否被按下2．电柜（系统）与键盘两端接头是否脱松处理方法：1．打开键盘锁2．将键盘连接线与电柜（系统）接牢十三、无加工油原因：1．油泵马达是否在转动2．油泵马达是否无电源输入处理方法：1．油泵马达有可能在逆向转运，请调整油泵马达的电源输入相序2．输油管被堵，请疏通3．油泵加油孔内无油，请加油4．水母阻塞或有导物卡住5．油泵马达故障，需维修6．油泵马达电源输入线是否脱松7．电箱后方过载保护起作用致跳闸，请解除跳闸。

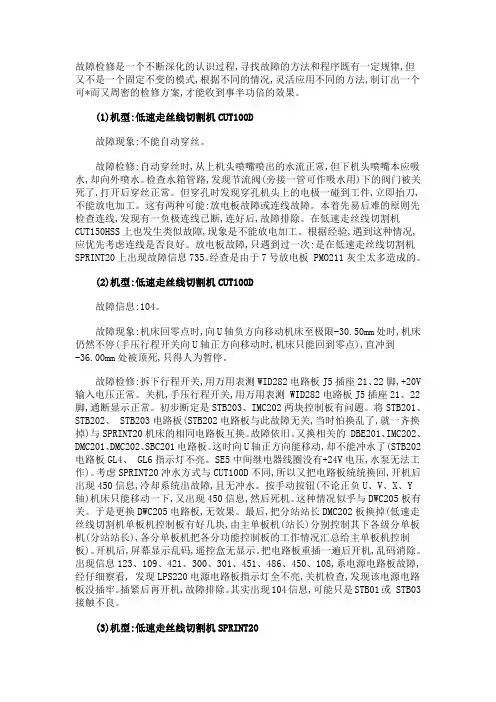

电火花机的故障检修
故障检修是一个不断深化的认识过程,寻找故障的方法和程序既有一定规律,但又不是一个固定不变的模式,根据不同的情况,灵活应用不同的方法,制订出一个可*而又周密的检修方案,才能收到事半功倍的效果。
(1)机型:低速走丝线切割机CUT100D故障现象:不能自动穿丝。
故障检修:自动穿丝时,从上机头喷嘴喷出的水流正常,但下机头喷嘴本应吸水,却向外喷水。
检查水箱管路,发现节流阀(旁接一管可作吸水用)下的阀门被关死了,打开后穿丝正常。
但穿孔时发现穿孔机头上的电极一碰到工件,立即抬刀,不能放电加工。
这有两种可能:放电板故障或连线故障。
本着先易后难的原则先检查连线,发现有一负极连线已断,连好后,故障排除。
在低速走丝线切割机CUT150HSS上也发生类似故障,现象是不能放电加工。
根据经验,遇到这种情况,应优先考虑连线是否良好。
放电板故障,只遇到过一次:是在低速走丝线切割机SPRINT20上出现故障信息735。
经查是由于7号放电板 PMO211灰尘太多造成的。
(2)机型:低速走丝线切割机CUT100D故障信息:104。
故障现象:机床回零点时,向U轴负方向移动机床至极限-30.50mm处时,机床仍然不停(手压行程开关向U轴正方向移动时,机床只能回到零点),直冲到-36.00mm处被顶死,只得人为暂停。
故障检修:拆下行程开关,用万用表测WID282电路板J5插座21、22脚,+20V 输入电压正常。
关机,手压行程开关,用万用表测 WID282电路板J5插座21、22脚,通断显示正常。
初步断定是STB203、IMC202两块控制板有问题。
将STB201、STB202、 STB203电路板(STB202电路板与此故障无关,当时怕换乱了,就一齐换掉)与SPRINT20机床的相同电路板互换。
故障依旧。
又换相关的 DBE201、IMC202、DMC201、DMC202、SBC201电路板。
这时向U轴正方向能移动,却不能冲水了(STB202电路板GL4、 GL6指示灯不亮。
火花成型机常见故障维修方法
火花成型机常见故障维修方法火花成型机常见故障维修方法
1、放电拉弧时请您检高功率板上是否有损坏件。
2、若伺服电机、机头不能上下，请您按下列检查：
①检查操作是否正确（如：手控盒，睡眼是否打开：电柜操作板上急停开关、锁机头开关、是否正常位置等）
②请检查电柜前门内，第3号伺服拖动版上三个指示灯最下一个是否长亮，若有不亮，请您再查看电柜后门下出线口出的第4个保险丝是否熔断。
③请打开主机头罩壳，查看上面的两个上下限位开关是否损坏。
④检查加工主线（红粗线接机夹头，黑粗线接油槽后座）是否脱落。
3、若手控盒操作失灵，请您查看手控盒内插头是否松动，或有无线脱落以及查看第1号继电器板。
4、放电无电流，碰边无警报声时，请您查看一下几点
①检查电脑中各个参数设置是否正确。
②打开后门检查一只50A快恢复2极管以及查看24V方形正负转换继电器是否损坏或接触不良。
③检查电柜侧后门，下出线口处的第3个保险丝是否熔断。
5、本电柜规定Z轴向上运动为负值，向下运动时应为正值，若方向错误时电脑则不能正确持行深度试定的正确，此时请您务必要按电柜上F8键进入系统试定参数。
6、若光栅尺记数不正确时，请检查光栅尺读数头或尺是否损坏。
火花机常见问题维修技术
火花机维修常见问题（倍速特类型）2——过载：过载，顾不了，报警显示代号为“8”。这问题多出现在105板，私服马达，Z轴螺杆；有时101板、110板也会，不过这种情况比较少。检测方法步骤：先检测105板（因为这线路板为过载最常见），看105板那灯亮了多少，若后面那两灯都不亮的话，用万用表测那一排保险，看保险丝有熔断，若熔断的话，说明三极管1943、5200很可能坏了，那拆下105板用万用表二极管档测量那三极管有没烧坏，若烧坏的话换掉即可，跟着你就要检测下面右边变压器的保险丝有否熔断，因为那105板三极管短路的话下面的保险一般都是会跟着熔断的。若105板没有问题的话，然后检测伺服马达，具体方法是用万用表二极管档测量那插在105板前面的连接线，注意是连接线左右两边，因为这两组线是私服马达M+、M-过来的，如果万用表喇叭有蜂鸣声的话那说明马达没有问题，若没有蜂鸣声的话那说明伺服马达有问题，这问题一般是伺服马达碳刷没有了，拆下碳刷用砂纸这类的东西挫下即可。然后判定Z轴螺杆，先用手转动下伺服马达连接螺杆之间的皮带，看看过载有没消除，若没消除的话那就拆开机头盖看看螺杆套有没滑牙，滑牙了那就要更换螺杆了。
火花机故障排除流程
火花机故障排除流程ZNCMON 定位板OSCIO1 震盪板IORELAY IO转接板DRIVER1 伺服板RESBASE 电阻板POWER 功率板MACH1机台连接板NEWKEY 按键板REMOTE 手控盒板一、开机没有电源。
1. 检查测量有没有入电AC380V电源。
检查无熔丝开关未开或故障。
2. 检查1,2,3接线是否不良。
检查FU1,FU2,FU3是否接触不良或故障。
3. 检查4,5,6接线是否不良。
检查FU4,FU5,FU6保险管是否熔断。
4. 检查19,20接线是否不良。
检查MG4上的过载电译是否跳脱或故障。
5. 检查FU7保险管是否熔断。
检查变压器TF2是否有AC380V及AC24V或故障。
6. 检查CN-11W到MG5 27,28,29的配线是否不良或MG5故障。
7. 检查CN-11W到紧急开关、照光开关37,94,95,27,28,29接线是否不良，紧急开关、照光开关是否故障。
8. 检查CN-12M到IORELAY板94,95,29接线是否不良或IORELAY板故障。
二、开机有电源但屏幕不显示。
1. 检查MG5 5,6 与61,62接线是否不良，检查FU16,FU17保险管是否熔断。
2. 检查63,64 到变压器TF3接线是否不良。
检查变压器TF3是否故障。
3. 检查TF3上133,134到PC箱的电源接线是否不良。
4. 检查PC箱内部电源供应线是否与主机底板接触不良或PC箱内部电源故障。
5. 检查PC箱内的ZNCMON板,OSCIO1板,主机板是否没有装好或主机板故障。
6. 检查屏幕线号线是否有接触不良。
检查屏幕电源线是否有接触不良或屏幕故障。
三、开机有屏幕显示但显示不正常。
1. 屏幕显示出现CAR ERROR 检查PC箱内的ZNCMON板是否没装好或故障。
2. 屏幕开到一半出现W AIT A MOMENT就当机,则检查OSCIO1板是否组装不良。
或故障。
PC箱CN26与IORELAY板CN25 接线不良。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
火花机维修故障排除流程
标签：火花机|火花机生产厂家|首选鼎亿
火花机维修故障排除流程：
火花机加工结果有黑点不均匀。
1.检查是否放电效率设太高或间隙电压设太低。
2.检查是否铜工面积大高压设定太小。
参照说明书说明设定。
3.是否修细加工时没有关掉能量控制。
4.检查OSCIO1板CN9接到POWER板X1的接线是否不良或接错。
5.OSCIO1故障或POWER板故障。
火花机加工过程中有撞模现象。
1.检查是否DRIVER板速度调整太快，将板上VR1顺时鐘调小一点。
2.检查伺服马达皮带是否太鬆或Z轴丝桿间隙太大。
3.加工完成后撞模检查结束跳升Z位置是否设错。
4.检查ZNCMON板CN1接到DRIVER板接线是否不良。
5.检查ZNCMON板是否装配不良或故障。
DRIVER板故障。
如上述还不能解决问题，一定要找专业的电脑火花机厂家师傅来维修。
