真空泵选择
真空泵选型原则及相关计算公式
真空泵选型原则及相关计算公式在选型前，我们必须弄清楚关于真空泵的几个基础概念。
真空度：处于真空状态下的气体稀簿程度，通常用真空度表示。
从真空表所读得的数值称真空度。
真空度数值是表示出系统压强实际数值低于大气压强的数值，从表上表示出来的数值又称为表压强，业界也称为极限相对压强，即：真空度=大气压强-绝对压强(大气压强一般取101325Pa，水环式真空泵极限绝对压强3300Pa；旋片式真空泵极限绝对压强约10Pa)极限相对压强：相对压强即所测内部压强比“大气压”低多少压强。
表示出系统压强实际数值低于大气压强的数值。
由于容器内部空气被抽，因此，内部的压强始终低于容器外部压强。
所以当用相对压强或者表压强表示的时候，数值前面必须带负号，表示容器内部压强比外部压强低。
极限绝对压强：绝对压强即所测内部压强比”理论真空(理论真空压强值为0Pa)”高多少压强。
它所比较的对象为理论状态的绝对真空压强值。
由于工艺所限，我们无论如何都不能将内部压强抽到绝对真空0Pa这个数值，因此，真空泵所抽的真空值比理论真空值要高。
所以当用绝对真空表示时，数值前面无负号。
抽气量：抽气量是真空泵抽速的一个衡量因素。
一般单位用L/S 和m3/h来表示。
是弥补漏气率的参数。
不难理解，理论下抽一个相同体积的容器，为什么抽气量大的真空泵很容易抽到我们所需的真空度，而抽气量小的真空泵很慢甚至无法抽到我们想要的真空度?因为管路或者容器始终不可能做到绝对不漏气，而抽气量大的弥补了漏气所带来的真空度下降的因素，所以，大气量的很容易抽到理想真空度值。
这里建议，在计算出理论抽气量的情况下，我们尽量选择高一级的抽气量的真空泵。
抽气量具体计算公式以下会介绍。
清楚了真空度、绝对压强、相对压强这几个真空泵的基础参数后，我们就可以进入真空泵的正式选型。
1、工艺要求达到的真空度真空泵的工作压力应该满足工艺工作压力要求，选型时真空度要高于真空设备真空度的半个到一个数量级。
真空泵选型原则及相关计算公式
真空泵选型原则及相关计算公式真空泵是一种将气体抽出封闭容器内部形成真空的设备，广泛应用于化工、医药、电子、航天等领域。
在选型过程中，需要考虑以下几个原则：1.最大抽气速度：真空泵的最大抽气速度应能满足设备的工艺要求。
抽气速度的计算公式为：S=(Q2-Q1)/(P2-P1)，其中S为抽气速度，Q为流量，P为压力。
2.极限压力：真空泵的极限压力应低于设备所需的真空度。
极限压力的计算公式为：P=(P1V1)/V2，其中P为极限压力，V为容器的体积。
3.工作条件：选择真空泵时需要考虑工作介质的性质以及工作温度等条件。
4.功率和能耗：选用真空泵时要考虑其相应的功率和能耗，以保证在节能的前提下满足工艺需求。
5.维护和保养：真空泵的维护和保养成本也需要考虑在内。
除了以上原则外，还需要考虑一些具体的技术参数，如转速、排气量、冷却方式等。
常见的真空泵类型有：1.机械泵：主要分为旋片式、涡轮式和离心式机械泵。
旋片式机械泵具有体积小、结构简单、价格低廉等优点；涡轮式机械泵适用于高真空条件下的抽气工作；离心式机械泵适用于较大流量和比较低真空度的条件。
2.分子泵：分子泵是真空泵中的高真空泵，其工作原理是通过高速旋转的叶轮把分子和原子推向出口方向。
分子泵适用于高真空和超高真空条件下的抽气工作。
3.扩散泵：扩散泵利用分子在热扩散作用下的运动来抽气。
扩散泵适用于中等真空和高真空条件下的抽气工作。
4.涡旋泵：涡旋泵是一种基于离心力原理工作的真空泵。
涡旋泵适用于高真空和超高真空条件下的抽气工作。
根据不同的工艺要求和实际情况，选型时需要综合考虑各个方面的因素，权衡各个参数和条件，选择最适合的真空泵。

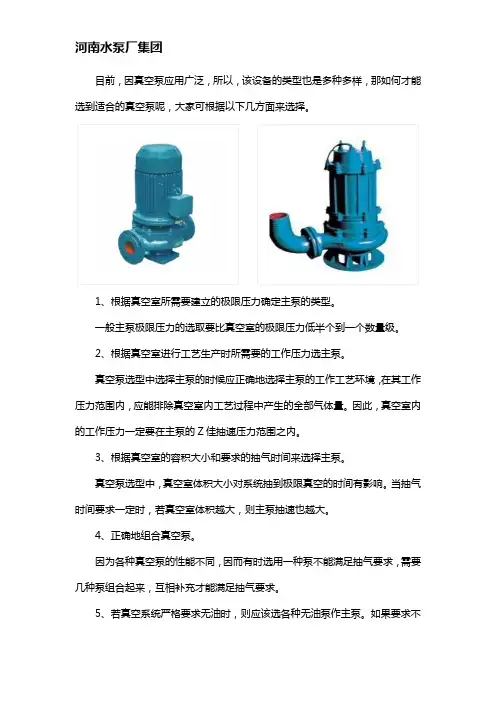

真空泵如何选择
目前，因真空泵应用广泛，所以，该设备的类型也是多种多样，那如何才能选到适合的真空泵呢，大家可根据以下几方面来选择。
1、根据真空室所需要建立的极限压力确定主泵的类型。
一般主泵极限压力的选取要比真空室的极限压力低半个到一个数量级。
2、根据真空室进行工艺生产时所需要的工作压力选主泵。
真空泵选型中选择主泵的时候应正确地选择主泵的工作工艺环境，在其工作压力范围内，应能排除真空室内工艺过程中产生的全部气体量。
因此，真空室内的工作压力一定要在主泵的Z佳抽速压力范围之内。
3、根据真空室的容积大小和要求的抽气时间来选择主泵。
真空泵选型中，真空室体积大小对系统抽到极限真空的时间有影响。
当抽气时间要求一定时，若真空室体积越大，则主泵抽速也越大。
4、正确地组合真空泵。
因为各种真空泵的性能不同，因而有时选用一种泵不能满足抽气要求，需要几种泵组合起来，互相补充才能满足抽气要求。
5、若真空系统严格要求无油时，则应该选各种无油泵作主泵。
如果要求不严格，则可选择有油泵，然后加上一些防油污染措施，如加冷阱、障板、挡油阱等，也能达到清洁真空要求。
6、选择真空泵时，应该知道被抽气体成分，针对被抽气体成分选择相应的真空泵。
如果气体中含有腐蚀性气体、颗粒灰尘等，则应该考虑选择干式真空泵、耐腐蚀真空泵等，或在泵的进气口管道上安装辅助设备。
7、根据整套真空系统的初次投资和日常维护费用等经济指标选择主泵。
以上就是如何选择真空泵的要点介绍，相信大家通过以上几点即可选到适合需求的真空泵，如有不清楚的，大家可咨询水泵厂集团有限公司，该公司为一家专业致力于水利水电工程、凿井工程施工，注水泵、潜水泵、消防泵、清水泵、化工泵等研发、生产、销售、技术服务于一体的现代化企业，不仅产品质优价量，性价比高，且具有专业的售后团队，因此，现深受客户的好评。
真空泵选型方法
真空泵选型方法]选用真空泵时，需要注意下列事项：1、真空泵的工作压强应该满足真空设备的极限真空及工作压强要求。
如：真空镀膜要求110-5mmHg的真空度，选用的真空泵的真空度至少要510-6mmHg。
通常选择泵的真空度要高于真空设备真空度半个到一个数量级。
2、正确地选择真空泵的工作点。
每种泵都有一定的工作压强范围，如：扩散泵为10-3~10-7mmHg，在这样宽压强范围内，泵的抽速随压强而变化，其稳定的工作压强范围为510-4~510-6mmHg。
因而，泵的工作点应该选在这个范围之内，而不能让它在10-8mmHg下长期工作。
又如钛升华泵可以在10-2mmHg下工作，但其工作压强应小于110-5mmHg为好。
3、真空泵在其工作压强下，应能排走真空设备工艺过程中产生的全部气体量。
4、正确地组合真空泵。
由于真空泵有选择性抽气，因而，有时选用一种泵不能满足抽气要求，需要几种泵组合起来，互相补充才能满足抽气要求。
如钛升华泵对氢有很高的抽速，但不能抽氦，而三极型溅射离子泵，（或二极型非对称阴极溅射离子泵）对氩有一定的抽速，两者组合起来，便会使真空装置得到较好的真空度。
另外，有的真空泵不能在大气压下工作，需要预真空；有的真空泵出口压强低于大气压，需要前级泵，故都需要把泵组合起来使用。
5、真空设备对油污染的要求。
若设备严格要求无油时，应该选各种无油泵，如：水环泵、分子筛吸附泵、溅射离子泵、低温泵等。
如果要求不严格，可以选择有油泵，加上一些防油污染措施，如加冷阱、障板、挡油阱等，也能达到清洁真空要求。
6、了解被抽气体成分，气体中含不含可凝蒸气，有无颗粒灰尘，有无腐蚀性等。
选择真空泵时，需要知道气体成分，针对被抽气体选择相应的泵。
如果气体中含有蒸气、颗粒、及腐蚀性气体，应该考虑在泵的进气口管路上安装辅助设备，如冷凝器、除尘器等。
7、真空泵排出来的油蒸气对环境的影响如何。
如果环境不允许有污染，可以选无油真空泵，或者把油蒸气排到室外。
如何选择真空泵
如何选择真空泵选用真空泵时，需要注意下列事项：1、真空泵的工作压强应该满足真空设备的极限真空及工作压强要求。
如：真空镀膜要求1×10-5mmHg 的真空度，选用的真空泵的真空度至少要5×10-6mmHg。
通常选择泵的真空度要高于真空设备真空度半个到一个数量级。
2、正确地选择真空泵的工作点。
每种泵都有一定的工作压强范围，如：扩散泵为10-3~10-7mmHg，在这样宽压强范围内，泵的抽速随压强而变化，其稳定的工作压强范围为5×10-4~5×10-6mmHg。
因而，泵的工作点应该选在这个范围之内，而不能让它在10-8mmHg下长期工作。
又如钛升华泵可以在10-2mmHg下工作，但其工作压强应小于1×10-5mmHg为好。
3、真空泵在其工作压强下，应能排走真空设备工艺过程中产生的全部气体量。
4、正确地组合真空泵。
由于真空泵有选择性抽气，因而，有时选用一种泵不能满足抽气要求，需要几种泵组合起来，互相补充才能满足抽气要求。
如钛升华泵对氢有很高的抽速，但不能抽氦，而三极型溅射离子泵，(或二极型非对称阴极溅射离子泵)对氩有一定的抽速，两者组合起来，便会使真空装置得到较好的真空度。
另外，有的真空泵不能在大气压下工作，需要预真空；有的真空泵出口压强低于大气压，需要前级泵，故都需要把泵组合起来使用。
5、真空设备对油污染的要求。
若设备严格要求无油时，应该选各种无油泵，如：水环泵、分子筛吸附泵、溅射离子泵、低温泵等。
如果要求不严格，可以选择有油泵，加上一些防油污染措施，如加冷阱、障板、挡油阱等，也能达到清洁真空要求。
6、了解被抽气体成分，气体中含不含可凝蒸气，有无颗粒灰尘，有无腐蚀性等。
选择真空泵时，需要知道气体成分，针对被抽气体选择相应的泵。
如果气体中含有蒸气、颗粒、及腐蚀性气体，应该考虑在泵的进气口管路上安装辅助设备，如冷凝器、除尘器等。
7、真空泵排出来的油蒸气对环境的影响如何。
真空泵参数及选型
真空泵参数及选型真空泵是一种用于提供和维持低压或真空环境的设备。
在各种实验室、工业生产和科学研究领域中，真空泵被广泛应用于气体抽取、真空干燥、真空冷凝、真空蒸馏等工艺过程中。
真空泵的参数及选型主要包括以下几个方面：1.泵速：泵速是指真空泵单位时间内抽取气体的量，通常以升/秒或立方米/小时为单位。
泵速的大小决定了真空泵在特定压力下的抽取效率。
不同的应用场景对泵速的要求也不同，需要通过计算或实验来确定所需的泵速。
2.抽气速率：抽气速率是真空泵从大气压开始抽取气体到一定真空度所需的时间。
抽气速率取决于泵速、泵腔容积以及被抽空间的体积等因素。
对于一些需要快速抽取气体的应用，抽气速率是一个重要的参数。
3.极限真空度：极限真空度是指真空泵能达到的最低压力。
不同的真空泵有不同的极限真空度，一般情况下，极限真空度越低，真空泵的抽取性能越好，价格也越高。
选择合适的极限真空度需要根据具体应用的需求来确定。
4.泵排气量：泵排气量是指真空泵在单位时间内排出的气体量，通常以升/秒或立方米/小时为单位。
泵排气量的大小决定了真空泵在工作时对被抽空间产生的气体进行排除的能力。
如果被抽空间气体产生速率大于真空泵的排气量，那么真空度将无法稳定维持在所需的范围内。
5.泵运行压力：泵运行压力是指真空泵设计和工作时所能承受的最大压力。
超过泵运行压力，真空泵可能会发生故障或损坏。
选择泵运行压力时，需要考虑被抽空间的最大压力情况，确保真空泵能够正常工作。
在选型时，需要根据具体应用的需求、被抽空间的体积以及气体的性质等因素进行综合考虑。
常见的真空泵包括旋片泵、罗茨风机、回转式柱塞泵等，每种泵的结构和特点都不同，适用于不同的应用场景。
此外，还需要考虑真空泵的可靠性、维护便捷性、能耗等因素。
合适的真空泵选型可以提高工作效率、减少能耗，并确保真空环境的稳定性和可靠性。
总之，真空泵的参数和选型需要综合考虑抽气速率、泵速、极限真空度、泵排气量、泵运行压力等多个因素，根据具体应用需求进行选择。
真空泵的选择
真空泵的选择引言真空泵是一种用于排空和抽取气体的设备，广泛应用于科研、工业制造、医疗器械和航天等领域。
选择适合的真空泵对于确保工作效率和产品质量至关重要。
本文将介绍一些常见的真空泵类型，并提供一些选择真空泵的准则。
常见的真空泵类型1. 平衡式真空泵平衡式真空泵是一种常见的真空泵类型，它采用回旋偏心量相互平衡的原理来实现气体抽取。
优点是工作平稳、结构简单、噪音小；缺点是抽气速度相对较低，适用于低真空范围。
2. 旋片真空泵旋片真空泵通过一对旋转的叶片将气体抽入泵腔，然后压缩和排出气体。
优点是结构简单、维护便捷、抽气速度较快；缺点是噪音较大，适用于中真空范围。
3. 壳体积闪蒸真空泵壳体积闪蒸真空泵通过使液体在低压环境下快速汽化，进而抽取气体。
优点是结构紧凑、抽气速度高、可靠性好；缺点是对工作液体的净化要求较高，适用于高真空范围。
选择真空泵的准则1. 抽气速度抽气速度是选择真空泵的重要指标之一。
它取决于所需真空度和系统中的气体流量。
通常情况下，抽气速度越高，真空泵的工作效率越高。
2. 最终真空度不同的应用需要不同的最终真空度。
某些应用需要较高的真空度，例如在高温处理和纳米技术领域。
因此，在选择真空泵时，应根据应用需求确定最终真空度。
3. 泵的尺寸和重量泵的尺寸和重量对于一些特殊的应用场景可能是一个考虑因素。
例如，在移动设备或空间受限的环境中，需要选择小型、轻便的真空泵。
4. 能源消耗能源效率是选择真空泵时需要考虑的另一个重要指标。
更高效的真空泵可以降低能源消耗和运行成本。
5. 维护和保养真空泵的维护和保养也是选择时需要考虑的因素之一。
一些真空泵需要定期更换零件，保养成本较高。
因此，选择维护成本低、易于保养的真空泵是明智的选择。
6. 应用场景和行业要求不同的行业和应用领域对真空泵的要求也不同。
例如，在医疗器械领域，对泵的噪音和振动要求较低。
因此，了解应用场景和行业要求是选择真空泵的重要考虑因素之一。
结论选择适合的真空泵对于确保工作效率和产品质量至关重要。
真空泵的选择
真空泵的选择近年来，随着科技的不断进步，真空技术在许多领域得到了广泛应用。
在实验室、工业生产以及医疗领域，经常需要使用真空泵来提供所需的真空环境。
然而，不同的应用场景需要不同类型的真空泵，因此正确选择适合的真空泵非常重要。
本文将介绍一些常见的真空泵类型，以及选择真空泵的一些建议。
首先，常见的真空泵类型有以下几种：1. 旋转式真空泵：旋转式真空泵通过旋转叶片或者回转转子来实现抽取气体的过程。
这种真空泵适用于大部分实验室应用和工业生产中的中小型真空系统。
旋转式真空泵的特点是结构简单，价格相对较低，但需要定期更换磨损部件。
2. 回收式真空泵：回收式真空泵是一种相对高级的真空泵类型，它具有更低的抽取压力和更高的抽取效率。
这种真空泵适用于对真空度要求较高的应用场景，如半导体制造、太阳能行业等。
回收式真空泵通常具有更复杂的结构和更高的价格。
3. 吸尘器式真空泵：吸尘器式真空泵通过不断变化的容积来实现气体的抽取。
这种真空泵适用于需要更高的气体抽取速度的应用，如大型工业生产中的真空干燥和冷冻。
在选择真空泵时，需要考虑以下几个因素：1. 抽取速度：抽取速度是指单位时间内真空泵能够移除的气体量。
根据实际需求，选择具有足够抽取速度的真空泵非常重要。
2. 真空度：真空泵的真空度是指能够达到的最低气体压力。
在选择真空泵时，需要根据应用场景的要求确定所需的真空度。
3. 核心材料：真空泵的核心材料对其可靠性和耐久性至关重要。
一些特殊环境要求使用特殊材料，如具有防腐蚀性能的材料。
4. 维护和保养：不同类型的真空泵需要不同的维护和保养工作。
在选择真空泵时，需要考虑到日常维护的难易程度。
综上所述，选择合适的真空泵是确保真空系统正常运行的关键。
根据应用场景的要求，选择适合的真空泵类型，并且考虑抽取速度、真空度、核心材料以及维护和保养等因素。
正确选择真空泵将有助于提高工作效率，并确保实验、生产和医疗过程的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
怎样选真空泵,真空泵水泵
使用真空泵抽水泵进口管道的空气该方法在各类防汛抢险电源泵车中采用较为普遍，它的主要优点就是使其水泵吸水时间缩短，能保证自吸水泵的自吸性能。
最早使用的真空泵产品是2XZ旋片式真空泵。
目前使用得比较广泛的产品是小型水环真空泵产品。
真空泵是根据水泵和进水管道所需要的抽气量和需要的最大真空度来选择的。
真空泵水泵的吸气量与产生真空所需要的时间和进水管道及水泵内空气的体积有关系。
真空泵抽气量的公式如下
Qv =K（WP+ ws）Ha／T（Ha- Hss）
式中Qv表示真空泵水泵的排气量（ m3／h）；
Wp表示水泵泵壳内空气容积（m3），相当于水泵吸水口口径面积乘以吸水口到出水闸阀间的距离；
Ws表示从进水池最低水位算起的进水管的总容积（m3），根据吸水管直径和长度计算，一般可查表8-2求得；
Ha标准大气压相应的水柱高度，也就是大气压标准大气压一般为10.33m；
Hss表示自吸泵的安装高度（m）；
T表示真空泵水泵引水时间（h），一般应小于5min，消防水泵或者防汛抢险电源泵车用泵不得超过3min；
K表示漏气系数，一般取1.05~ I.10。
表8-2水管直径与空气容积的关系
H｀ss也表示吸水池最低水位到水泵最高点的垂直距离（m）。
在抽气过程中，泵内真空值是逐渐加大的，而随着真空值加大抽气量是减少的，所以以最大真空值选泵，所选泵是
偏大的也是偏安全的，实际运行中可缩短抽气时间。
根据Qv和Hmax查手册选真空泵型号及配套电动机。
防汛抢险电源泵车真空泵水泵的管路布置，如图8-57所示。
图中气水分离器的作用是为了避免泵中的水和杂质进入真空泵内，影响真空泵水泵的正常工作。
对于输送清水的泵站电可以不用气水分离器。
水环式真空泵在运行时，应有少量的水流不断地循环，以保持一定容积的水环及时带走由于叶轮旋转而产生的热量，避免真空泵因温升过高而损坏，为此，在管路上装设了循环水箱。
但是，真空泵运行时，吸人的水量不宜过多，否则将影响其容积效率，减少排气量。
真空管路直径，根据泵大小，采用直径为d= 25~ 50mm。
泵站内真空泵通常设置两台，一台工作一台备用。
两台真空泵水泵可共用一个气水分离器。
相关文章：自吸泵如何选择真空泵
文章关键词：怎样选真空泵,真空泵水泵,怎样选真空泵抽管道空气。
