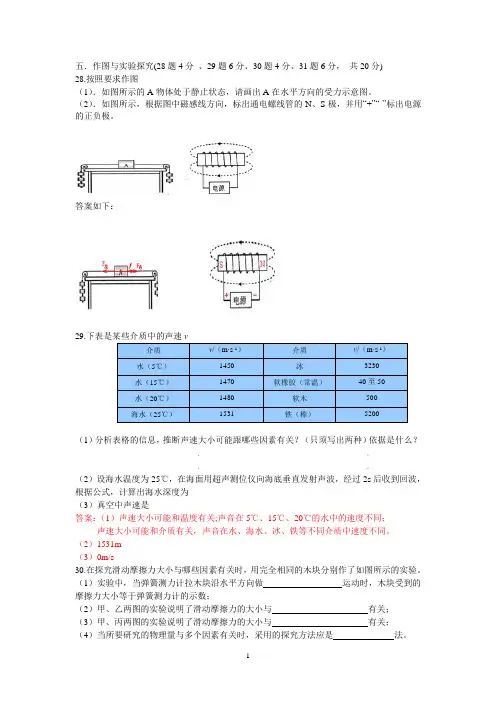

2015年物理中考模拟作图与实验探究题训练及其答案5
五．作图与实验探究(28题4分 、29题6分、30题4分、31题6分， 共20分) 28.按照要求作图 （1）．如图所示的A 物体处于静止状态，请画出A 在水平方向的受力示意图。
（2）．如图所示，根据图中磁感线方向，标出通电螺线管的N 、S 极，并用“+”“-”标出电源的正负极。
答案如下：29.（1）分析表格的信息，推断声速大小可能跟哪些因素有关？（只须写出两种）依据是什么？ ____________________________， _____________________________________； ____________________________， _____________________________________。
（2）设海水温度为25℃，在海面用超声测位仪向海底垂直发射声波，经过2s 后收到回波，根据公式，计算出海水深度为_____________________________________ （3）真空中声速是________________________________________ 答案：（1）声速大小可能和温度有关;声音在5℃、15℃、20℃的水中的速度不同；声速大小可能和介质有关，声音在水、海水、冰、铁等不同介质中速度不同。
（2）1531m （3）0m/s30.在探究滑动摩擦力大小与哪些因素有关时，用完全相同的木块分别作了如图所示的实验。
（1）实验中，当弹簧测力计拉木块沿水平方向做 运动时，木块受到的摩擦力大小等于弹簧测力计的示数；（2）甲、乙两图的实验说明了滑动摩擦力的大小与 有关； （3）甲、丙两图的实验说明了滑动摩擦力的大小与 有关；（4）当所要研究的物理量与多个因素有关时，采用的探究方法应是 法。
答案：匀速直线 压力的大小 接触面的粗糙程度 控制变量法（2）小明将电路连接正确后，闭合开关，调节变阻器的滑片，使小灯泡刚好正常发光，此时电流表的示数如图丙所示，电流表的读数是 A ，小灯泡的阻值是 Ω（小数点后保留一位）；实验步骤： A ．按照设计的电路图连接电路B ．断开S 2、闭合S 1记录电流表示数为I 1C ．表达式：R x = （用已知和测量的物理量的符号表示）答案：（1）答案如下图所示 （2）0.3 8.3 （3）变化（4）断开S 1时,闭合S 2，记录电流表的示数为I 2(或S 1、S 2都闭合时,记录电流表的示数为I 2) （5）102I R IAAA甲(木板表面)。

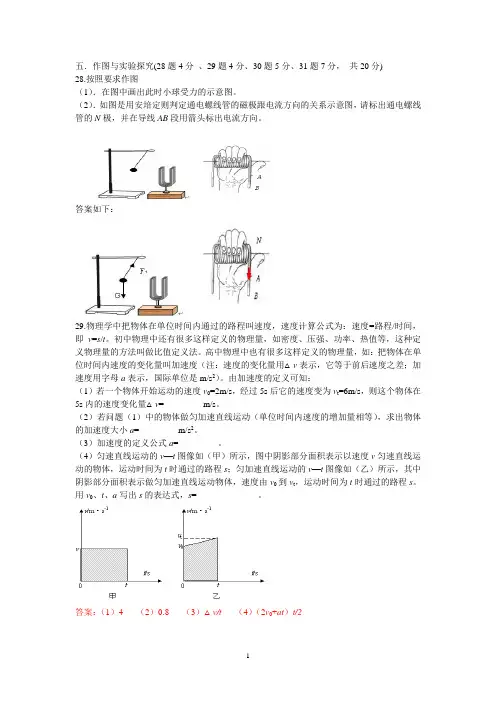

2015年物理中考模拟作图与实验探究题训练及其答案4
五．作图与实验探究(28题4分、29题4分、30题5分、31题7分，共20分)28.按照要求作图（1）．在图中画出此时小球受力的示意图。
（2）．如图是用安培定则判定通电螺线管的磁极跟电流方向的关系示意图，请标出通电螺线管的N极，并在导线AB段用箭头标出电流方向。
答案如下：29.物理学中把物体在单位时间内通过的路程叫速度，速度计算公式为：速度=路程/时间，即v=s/t。
初中物理中还有很多这样定义的物理量，如密度、压强、功率、热值等，这种定义物理量的方法叫做比值定义法。
高中物理中也有很多这样定义的物理量，如：把物体在单位时间内速度的变化量叫加速度（注：速度的变化量用△v表示，它等于前后速度之差；加速度用字母a表示，国际单位是m/s2）。
由加速度的定义可知：（1）若一个物体开始运动的速度v0=2m/s，经过5s后它的速度变为v t=6m/s，则这个物体在5s内的速度变化量△v=_________m/s。
（2）若问题（1）中的物体做匀加速直线运动（单位时间内速度的增加量相等），求出物体的加速度大小a=_________m/s2。
（3）加速度的定义公式a=_________。
（4）匀速直线运动的v—t图像如（甲）所示，图中阴影部分面积表示以速度v匀速直线运动的物体，运动时间为t时通过的路程s；匀加速直线运动的v—t图像如（乙）所示，其中阴影部分面积表示做匀加速直线运动物体，速度由v0到v t，运动时间为t时通过的路程s。
用v0、t、a写出s的表达式，s=______________。
答案：（1）4 （2）0.8 （3）△v/t （4）（2v0+at）t/230.如图，在探究“阻力对物体运动的影响”实验中，让小车以相同速度分别滑上三种“路面”，记下小车停下的位置，测出小车在水平“路面”上运动的路程，并记入下表．（1，需控制小车从斜面上 由静止滑下；（2）通过比较 ，可以判断出小车在木板上受到的阻力 （选填“大于”“小于”或“等于”）在棉布上受到的阻力；（3）如果有一种“路面”材料比玻璃更光滑，则小车运动的路程将 （选填“大于”“小于”或“等于”）在玻璃“路面”上运动的路程；（4）设想小车在绝对光滑的水平“路面”上运动，即不受阻力作用，小车将 ．答案：（1）同一高度（2）小车在水平路面滑动距离 小于 （3）大于 （4）一直运动下去（或做匀速直线运动）31．在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、 滑动变阻器、开关、两节干电池、定值电阻R （分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线 若干。
2015中招实验考试(物理解析版)
2015年中招理化生实验操作考试物理学科 练习题１．探究灯泡亮度与灯泡功率的关系（多次实验，寻找规律，在表格中记录其中两次的数据）（16分） 实验器材：两节干电池串联组成的电池组、滑动变阻器（10Ω或20Ω）、电流表、电压表、开关、2.5V 的小灯泡、灯座、导线若干。
实验内容：（1）摆放器材。
（2分）按照电路图摆放器材。
注意：开关断开，电流表、电压表正对自己并检查指针是否归零，滑 变滑片移到一端，接线柱是否松动。
见错扣一分，扣完为止。
（2）连接电路。
（4分）按照电路图从电源正极出发顺次连接直到电源负极。
注意：开 关断开，电流表（串联）、电压表（并联）电流正进负出、小量程， 滑变接线柱一上一下处于阻值最大处。
见错扣一分，扣完为止。
（3）检查电路。
（2分）按照电路图从电源正极出发顺次检查直到电源负极。
此处发现 错误可纠正，前面出现的错误不扣分。
（4）实验测量。
（6分）闭合开关，移动滑片，读出两组数据（若指针没有指在刻度线上是靠近谁读谁）并计算电功 率，灯泡亮度可区分即可（比如：暗、亮、更亮）。
断开开关。
（5）实验结论。
（2分） （6）整理器材。
拆导线，器材归位。
2.用电压表探究串联电路电压的规律（连接电路，用电压表分别测出灯泡L 两端的电压U 1、定值电阻R 两端的电压U 2以及电源两端的电压U ；并找出它们之间的关系。
）（16分） 实验器材：两节干电池串联组成的电池组、阻值为5Ω定值电阻、2.5V 的小灯泡、灯座、开关、电压表、导线若干。
实验内容：（1）摆放器材。
（2分）按照电路图摆放器材。
注意：开关断开，电压表正对自己并检查指针是否归零，接线柱是否松动。
见错扣一分，扣完为止。
（2）连接电路。
（4分）按照电路图从电源正极出发顺次连接直到电源负极。
注意：开关断开，电压表（与被测用电器并联）电流正进负出、小量程。
见错扣一分，扣完为止。
（3）检查电路。
（2分）按照电路图从电源正极出发顺次检查直到电源负极。
2015年物理中考模拟作图与实验探究题训练及其答案3
五．作图与实验探究(28题4分 、29题7分、30题9分、31题5分， 共25分) 28.按照要求作图 （1）．请画出如图所示中球所受的重力和支持力的示意图。
（2）．某同学家在2015年搬进了“生态移民”工程新建的房子，该同学要在自己房间安装一盏照明灯。
如图所示，请你按照安全用电的原则帮他把未画好的电路连接完整。
答案如下：29.在一次《趣味物理》讲座中，老师谈到传说中伽利略的比萨斜塔实验时说：“在不计空气阻力的情况下，从同一高度由静止开始下落的任何物体，都会同时落地，下落的快慢与物体的质量无关，这种运动叫做自由落体运动。
”课后，兴趣小组在老师的指导下开始研究自由落体运动，他们用频闪照相机（频闪间隔时间t ＝0.1s ）拍摄下了数张不同质量的金属小球从同一位置自由下落的影像，其中一张如图甲所示。
小知识：频闪照相，是让照相机对某一个运动物体每间隔相同时间曝光一次，将物体在不同时刻所处位置记录下来，由于曝光间隔时间固定，因此，频闪照片除记录下物体的位置外，还记录了物体运动的时间：（1）从起点0算起，小球到达位置3时下落的时问t Ⅲ＝_____s ，通过的路程s Ⅲ＝____m 。
（2）请根据影像数据，在图乙中作出小球下落0.3s 内的s —t 图像。
（提示：下落距离s 要从起点0算起）0 1 2 345s 1＝5cm s 2＝15cm s 3＝25cms 4＝35cms 5＝45cm小球在不同时刻所处位置1020 30 40 甲乙（3）他们比较数张照片，发现不同小球在同一时刻的确几乎都在同一位置，则说明了物体下落快慢与质量无关。
为了从理论上证明这一结论，请你计算：从0点起小球下落的距离s 与对应时间平方t2比值（至少取3个时间数据；比值的单位为m/s2）。
（4）通过比较这些比值，你能得出什么结论？答案：（1）0.3 0.45 （2）答案如下图所示（3）n1 =s1/ t12 =0.05m/(0.1s) 2 =5m/s 2n2=( s1+s2) / t22 =(0.05m+0.15m)/(0.1s+0.1s) 2 =5m/s 2n3=( s1+s2+s3) / t32 =(0.05m+0.15m+0.25m)/(0.1s+0.1s+0.1s) 2 =5m/s 2（4）结论：从计算结果看，小球下落的距离s与对应时间的平方t2比值是一个恒定值，则说明任何物体自由下落，运动的距离s都只与运动时间t有关，可证明：小球下落快慢与物体的质量无关。
2015年中考物理试题有答案(word版)
2015年中考模拟试卷物 理 试 卷学校______________________姓名____________________准考证号___________________ 考 生须知 1．本试卷共8页，共五道大题，38道小题，满分100分。
考试时间120分钟。
2．在试卷和答题卡上准确填写学校名称、姓名和准考证号。
3．试题答案一律填涂或书写在答题卡上，在试卷上作答无效。
4．在答题卡上，选择题、作图题用2B 铅笔作答，其他试题用黑色字迹签字笔作答。
5．考试结束，将本试卷、答题卡和草稿纸一并交回。
一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。
共28分，每小题2分）1．下列能源中，属于可再生能源的是A ．石油B ．风能C ．煤炭D ．天然气 2．图1所示的现象中，属于光的色散现象的是3．下列物品中，通常情况下属于导体的是A ．陶瓷碗B ．橡胶手套C ．钢尺D ．塑料笔杆 4．下列实例中，为了加快蒸发的是A ．将湿衣服晾在通风向阳处B ．把新鲜的蔬菜装入保鲜袋中C ．给盛有酒精的瓶子加盖D ．给播种后的农田覆盖地膜 5．图2所示的家用电器中，利用电流热效应工作的是 A B C D6．下列有关自行车的实例中，为了减小摩擦的是A ．车把套上制作了花纹B ．给车轴加润滑油C ．轮胎的表面做得凹凸不平D ．刹车时用力捏闸柄，增大闸皮对车圈的压力 7．关于家庭电路和安全用电，下列选项中正确的是A ．家庭电路中必须安装保险丝或空气开关B ．在未断开电源开关的情况下更换灯泡C ．我国家庭电路的电压值为380VD ．用湿布擦拭正在工作的台灯8．图3所示的实例中，为了增大压强的是放大镜把字“放大” 图1 D C B A雨后天空中出现彩虹 景物在水中形成“倒影” 钢勺好像在水面处折断了 电饭锅 图2 笔记本电脑 电视机电风扇9． PM2.5是指空气中直径很小的颗粒，其直径还不到人的头发丝粗细的二十分之一。
2015年中考第二次模拟考试题物理答案

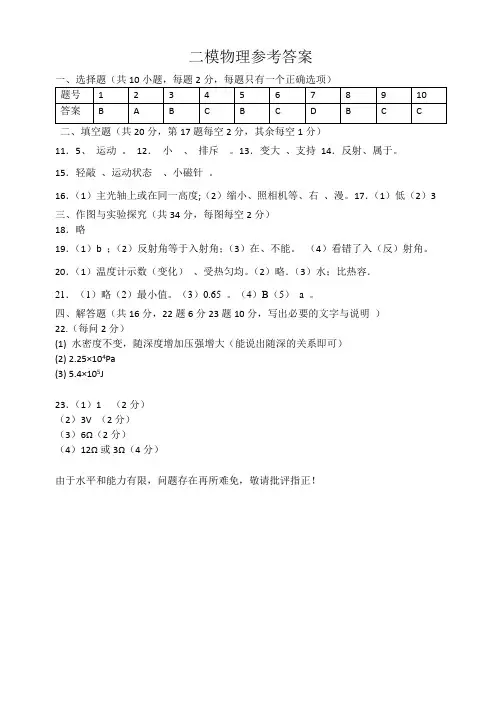

二模物理参考答案
二、填空题（共20分，第17题每空2分，其余每空1分）
11．5、运动。
12．小、排斥。
13．变大、支持14．反射、属于。
15．轻敲、运动状态、小磁针。
16．（1）主光轴上或在同一高度;（2）缩小、照相机等、右、漫。
17．（1）低（2）3 三、作图与实验探究（共34分，每图每空2分）
18．略
19．（1）b ；（2）反射角等于入射角；（3）在、不能。
（4）看错了入（反）射角。
20．（1）温度计示数（变化）、受热匀均。
（2）略．（3）水；比热容．
21．（1）略（2）最小值。
（3）0.65 。
（4）B（5）a 。
四、解答题（共16分，22题6分23题10分，写出必要的文字与说明）
22.（每问2分）
(1) 水密度不变，随深度增加压强增大（能说出随深的关系即可）
(2) 2.25×104Pa
(3) 5.4×105J
23．（1）1 （2分）
（2）3V （2分）
（3）6Ω（2分）
（4）12Ω或3Ω（4分）
由于水平和能力有限，问题存在再所难免，敬请批评指正！。
2015年河南省中考物理模拟试卷(附参考答案)
2015年河南省中考物理模拟试卷（附参考答案）一、填空题（每空1分，共14分）1．学习物理可以帮助我们认识世界。
通过学习惯性，我们认识到一切物体都有保持原来_______________________________________________________的性质。
2．橡胶棒与毛皮摩擦，橡胶棒由于___________电子而带负电。
把带负电的橡胶棒靠近与作业纸摩擦过的塑料吸管，发现吸管被推开，说明吸管带_____________电。
3．图1是用一个纸盒、两支笔和四根宽窄不同的橡皮筋制作的“橡皮筋吉他”。
拨动a、b、c、d四根橡皮筋，____________的音调最高。
用大小不同的力拨动同一根橡皮筋，橡皮筋发声的_______________不同。
4．如图2所示，把少量碘放人锥形瓶中，瓶口加盖玻璃片。
微微加热，瓶中充满紫色的碘蒸气，此过程碘发生的物态变化是____________。
停止加热，碘蒸气凝华，看到的现象是_________________________________。
5．在一块有机玻璃板上，安装一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后铁屑的分布如图3所示。
图中A、B两点相比，______点磁场较强。
实验中_________（填“能”或“不能”）用铜屑代替铁屑显示磁场分布。
6．图4是小灯泡L和电阻R中电流随电压变化的图像。
由图像可知，电阻R的阻值为____Ω。
若将它们并联接在电压为2V的电源两端，电路中的总电流为_____A。
7．物理知识在生产、生活中有着广泛的应用，有时也会造成一定的危害。
请仿照表中示例，再写出一个物理知识及其对应的实际应用和危害。
物理知识应用危害电流的热效应利用电饭锅加热食物导线中电流过大会引发火灾二、选择题（每小题2分，共16分）8．下列实例中不是利用大气压工作的是【】A．用塑料吸盘挂物体B．用注射器吸取药液C．用压力锅煮熟食物D．用塑料吸管吸饮料9．下列做法不符合安全用电原则的是【】A．控制灯的开关要接在零线上B．更换电灯前要先断开电源开关C．洗衣机的金属外壳要接地线D．绝缘层破损的导线要及时更换10．电磁波是一个大家族，图5是它们的家族谱。
2015年初中物理中考模拟题及答案
2015年模拟试题 理科综合 物理部分本试题共五大题、30小题，满分80分一、选择题（在每小题给出的四个选项中，只有一项符合题目要求，请选出并写在答题卡上，每小题3分，共30分）1、小明用身体进行实验时所记录的下列数据中，合理的是（ ） A ．教室内空气的质量约为100g B ．他潜水时所受水的浮力为5000NC ．他从教学楼的一楼匀速走到二楼时克服重力所做的功为1500JD ．他跑100m 所需的时间约为8s2、描述水的有关物理量之间关系的图像如下，其中正确的是（ ）3、如图所示的实验现象所揭示的物理原理或规律与对应的技术应用或现象不正确的是（ ）4、物理学中用实验研究三个量（或三个量以上）之间的关系时，常采用控制变量法。
下列实验设计不是利用控制变量法的是（ ）5、如图所示是使用简单机械匀速提升同一物体的四种方式(不计机械自重和摩擦)，其中所需动力最大的是（ ）t /st /℃.时间关系t/h0 蒸发量m /kgD .水的蒸发量与时间关系V /m 30 m /kg.体积关系m/kg0 G /N.质量关系 A ．研究压力作用的效果 B ．研究滑动摩擦力的大小 D ．研究平面镜成像的特点 C ．研究液体压强的特点6、下列关于运动的说法正确的是（）A．以公路旁的树木为参照物，坐在行驶的客车里的乘客是静止的B．滑雪时，人从高处自由滑下，速度越来越快，是因为重力势能转化为动能C．扫地时尘土飞扬的原因是分子的无规则运动造成的D．在原子的核式结构模型中，所有的电子都在同一轨道上绕着原子核运动7、如图甲所示，小明用弹簧测力计拉木块，使它沿水平木板匀速滑动，图乙是他两次拉动同一木块得到的距离随时间变化的图像。
下列说法正确的是（）A．木块两次受到的拉力和摩擦力均相等B．木块第1次受到的拉力较大C．木块两次的动能一样多D．两次拉力对木块做的功一样多8、同学们在以“假如……”为主题的讨论中，下列四种观点正确的是（）A. 假如失去摩擦力，任何物体都不可能处于静止状态B. 假如没有了空气，声音就一定不能传播C. 假如失去了重力，天平就不能再用来测量物体的质量D. 假如没有了大气压强，地面上的物体都会飘向高空9、将体积相同的实心木球和实心铁球浸没于水中，放手后木球上浮，铁球下沉，静止时它们所受浮力的大小关系是（）A. F木=F铁B. F木＜F铁C. F木＞F铁D. 无法确定10、目前，“低碳”、“绿色”等词语逐渐成为人们日常生活中谈论的热门话题，各级政府对此高度重视，并采取了一系列措施。
2015年物理中考仿真选择题系列6及其答案.doc
2015年物理中考仿真选择题系列61．小汽车匀速行驶在公路上，坐在副驾驶位置的小红观察到小汽车速度表的指针始终在110km/h位置处，在超越相邻车道上同向匀速行驶的另一辆大客车的过程中，小红发现自己经过该车的时间约为5s，则下列四个选项中最接近大客车速度的是（）A．36km/h B．108km/h C．144km/h D．180km/h2．动物的生理结构是它适应自然、长期进化的结果，为它的生存起到了重要的作用，下列实例用物理知识来解释不正确的是（）A．壁虎脚掌上的吸盘，能让壁虎利用大气压把自己牢牢地粘在墙壁上B．啄木鸟的尖喙，能够让啄木鸟在啄木时对树产生很大的压强，从而啄穿树木C．深海鱼到浅海后，由于水压的减小使它无法成活D．骆驼宽大的脚掌，能让骆驼在行走时增大对地面的压强，方便在沙漠中行走3．每个人心跳的声音都是独一无二的，科学家提出可据此区分不同的人，这主要利用声音的（）A．响度B．音调C．音色D．振幅4．如图1所示，边长为10cm的立方体木块A通过细线与圆柱形容器底部相连，容器中液面与A上表面齐平．从打开容器底部的抽液机匀速向外排液开始计时，细线中拉力F随时间t的变化图像如图2所示．木块密度ρ = 0.5×103kg/m3，容器底部面积为200cm2，g =10N/kg．下列说法中正确的是（）A．随着液体的排出，木块受到的浮力不断减小B．容器中的液体是酒精C．抽液机每秒钟排出液体的质量是10gD．第30 s 时，木块露出液面的高度是2cm5．如图所示的实验装置中，三个相同的烧瓶A、B、C内都盛有质量和初温均相等的液体，其中A、B烧瓶中装的是水，C烧瓶中装的是煤油，A、B、C瓶中电阻丝的阻值分别为R A、R B、R C且R A=R C>R B。
当合上开关S通电一定时间后（三个烧瓶中的液体均未达到沸腾），A、B、C瓶中温度计示数分别为T A、T B、T C。
对三支温度计示数的判断，下列说法正确的是（均不计热损失，比热容c水>c煤油）：（）A．T A＝T B＜T C B．T A＝T C＞T B C．T C＞T A＞T B D．T A＞T B＞T C6．“创建平安和谐校园”是大家共同的心愿，必须注意安全，珍惜生命。
2015年物理中考模拟作图与实验探究题训练及其答案10
五．作图与实验探究(28题4分 、29题4分、30题5分、31题10分， 共23分) 28.按照要求作图（1）请在图中画出动力F 1的力臂l 1。
（2）请根据近视眼的成因和矫正方法，在左下图所示的方框内画出矫正所需的透镜并完成光路图。
答案如下：29.晓雯探究凸透镜的成像规律，进行了如下操作并得到了相关结论。
（1）如图所示，让太阳光正对着凸透镜照射，把光屏置于另一侧。
改变光屏与凸透镜间的距离。
直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距是_______cm 。
（2）将蜡烛、透镜和光屏放在光具座上，并使烛焰、透镜和光屏三者的中心大致在_____。
（3）按要求进行观察和测量，并将观测情况记录在下表中。
①在表中空格内填写相应内容。
②当烛焰从远处靠近透镜时，仍要在光屏上得到清晰的像，光屏应_______透镜。
答案：（1）10.0 （2）同一高度 （3）①倒立、缩小的实像 30 ②远离30.在“探究杠杆平衡条件”实验中，利用在杠杆两端挂钩码的方法做实验，实验装置如图所示。
50 60 c m（1）调节杠杆在水平位置平衡时，发现杠杆右端下沉。
应把杠杆右端的平衡螺母向 （选填“左”或“右”）调节。
（2）实验时仍然使杠杆在水平位置平衡，这样做有什么好处？ 。
（3）记录的实验数据如下表。
1122的结论。
这个结论是否具有普遍性？ 。
原因是： 。
（4）如果用杠杆一端挂钩码另一端用弹簧测力计竖直向下拉的方法做实验。
请分析说明用这种方法做实验的好处。
。
答案：（1）左 （2）测量力臂方便（3）不具有普遍性 第2、3两次实验都是等臂的，相当于一次实验，所以少一次实验。
（4）用弹簧测力计竖直向下拉杠杆时，由于测力计的力可以连续变化，很容易得到所需要的力，不需要调整力臂，所以用这种方法很容易使杠杆平衡。
31.如图所示，小红同学用“伏安法”研究小灯泡发光时的电阻规律．（1）小灯泡标有“3.8V ”字样，电阻约为10Ω，则电流表应选用________量程，电压表应选用________量程；（2）将下图的实物图连接完整（要求滑片P 在A 端时小灯泡最亮），并在方框内画出电路图；（3）在闭合开关前，应将滑动变阻器滑片Ｐ滑到_______端； （4）实验中，小红同学已经得到了下表的实验数据：①第5次实验时，电流表和电压表的示数如图所示，请将数据填入表格，此时灯泡的阻值为________Ω．②从已有数据推测，当电压为3.8V 时，灯泡的亮度将________（更亮/更暗），灯泡的电阻将________（更大/更小/不变）．③预期小红将得出的实验结论将是______________________________________。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
五．作图与实验探究(28题4分、29题4分、30题6分、31题7分，共21分)
28.按照要求作图
（1）．如图，用力把一个物体压在竖直的墙壁上使其静止，请画出物体所受摩擦力的示意图．（2）．给螺线管通电后，小磁针静止时N极指向如图乙所示，请在虚线框内用箭头标出电流的方向
答案如下：
29.在“探究水的沸腾”实验中，某实验小组观察到图甲和图乙所示两种情况：
（1）你认为______是水沸腾时的情景（选填甲或乙）。
（2）实验过程中发现．从开始给水加热到水开始沸腾的时间过长，为了缩短加热时间，请你提出两条有效的操作建议：
①____________________________________________________；
②____________________________________________________。
（3）探究结束后，四位同学分别绘制了水的温度和时间的关系曲线，其中能正确反映“探究水的沸腾”实验过程中温度随时间变化关系的是（）
答案：（1）甲（2）①减少水的质量②提高水的初温（3）B
30.小明同学利用如图所示的装置探究液体内部压强的特点，得到的实验数据如下表：
A B C D
（1）分析序号为①②③的三组数据，可得到的结论是：。
（2）分析序号为的三组数据，可得到的结论是：液体的压强随深度的增加而增大。
（3）分析序号为⑤⑥⑦的三组数据，可得到的结论是：不同液体的压强还跟液体的有关。
答案：（1）液体内部同一深度，液体向各个方向的压强相等（2）③④⑤（3）密度31.小强在进行“测定小灯泡的电功率”的实验，已知电源电压为3V，小灯泡的额定电压为
2.5V，他已连接了部分电路，如图所示，请你接着完成下列步骤：
（1）用笔画线代替导线，将如图的电路连接完整。
（2）连接电路时，开关S应当处于状态，闭合开关前，滑动变阻器的滑片P应置
于（选填“左端”或“右端”）。
（3）连接好电路后，闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不亮，电流表有
示数，电压表的示数为0，则出现故障的原因可能是。
（4）故障排除后，闭合开关，移动滑动变阻器的滑片P到某一位置，电压表的示数如图所示，为了测量小灯泡的额定功率，应将滑片P向端移动。
（5）当小灯泡正常发光时，电流表的示数如图所示，则电流表的示数为A，小灯泡
的额定功率是W。
答案：（1）如图（2）断开 右端 （3）灯L （或电压表）被短路 （4）左 （5）0.2 0.5。
