半导体可燃气体探测器原理

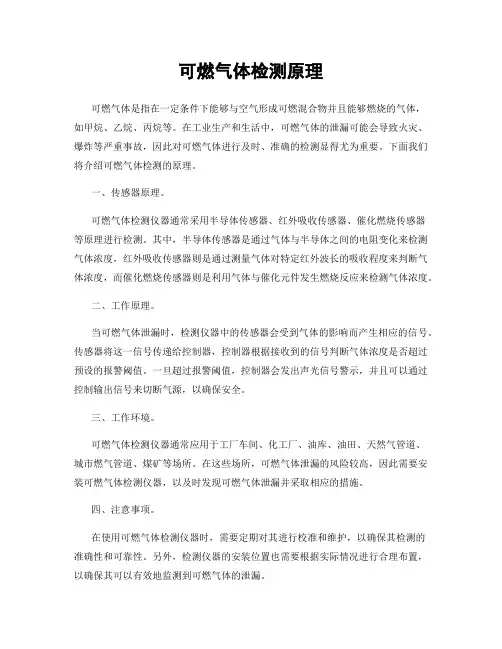

可燃气体检测原理
可燃气体检测原理可燃气体是指在一定条件下能够与空气形成可燃混合物并且能够燃烧的气体，如甲烷、乙烷、丙烷等。
在工业生产和生活中，可燃气体的泄漏可能会导致火灾、爆炸等严重事故，因此对可燃气体进行及时、准确的检测显得尤为重要。
下面我们将介绍可燃气体检测的原理。
一、传感器原理。
可燃气体检测仪器通常采用半导体传感器、红外吸收传感器、催化燃烧传感器等原理进行检测。
其中，半导体传感器是通过气体与半导体之间的电阻变化来检测气体浓度，红外吸收传感器则是通过测量气体对特定红外波长的吸收程度来判断气体浓度，而催化燃烧传感器则是利用气体与催化元件发生燃烧反应来检测气体浓度。
二、工作原理。
当可燃气体泄漏时，检测仪器中的传感器会受到气体的影响而产生相应的信号。
传感器将这一信号传递给控制器，控制器根据接收到的信号判断气体浓度是否超过预设的报警阈值。
一旦超过报警阈值，控制器会发出声光信号警示，并且可以通过控制输出信号来切断气源，以确保安全。
三、工作环境。
可燃气体检测仪器通常应用于工厂车间、化工厂、油库、油田、天然气管道、城市燃气管道、煤矿等场所。
在这些场所，可燃气体泄漏的风险较高，因此需要安装可燃气体检测仪器，以及时发现可燃气体泄漏并采取相应的措施。
四、注意事项。
在使用可燃气体检测仪器时，需要定期对其进行校准和维护，以确保其检测的准确性和可靠性。
另外，检测仪器的安装位置也需要根据实际情况进行合理布置，以确保其可以有效地监测到可燃气体的泄漏。
总结，可燃气体检测原理是通过传感器检测气体浓度，当浓度超过预设阈值时发出警示信号，以保障工业生产和生活安全。
在使用过程中需要注意定期校准和维护，并合理布置安装位置。
希望本文能够帮助大家更好地了解可燃气体检测的原理和工作方式。
可燃气体探测器原理
可燃气体探测器原理Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998目前，可燃气体探测器常用的传感器有：催化燃烧传感器、半导体传感器；有毒气体检测仪常用的传感器有：电化学传感器、红外传感器和PID光离子传感器。
下面就为大家一一介绍着几种传感器各自的工作原理和优缺点催化燃烧传感器催化燃烧式传感器是可燃气体探测器常用的传感器类型，它的工作原理是基于一个惠斯通电桥的结构。
在它的测量桥上涂有催化物质，它在整个的测量过程中是不被消耗的。
即使在空气中气体和蒸气浓度远远低于LEL（爆炸浓度下限）时，它们也会在这个桥上发生催化燃烧反应。
测量时，要在参比和测量电桥上施加电压使之加热从而发生催化反应，这个温度大约是500℃或者更高。
正常情况下，电桥是平衡的，V1 = V2，输出为零。
如果有可燃气体存在，它的氧化过程（无焰燃烧）会使测量桥被加热，温度增加，而此时参比桥温度不变。
电路会测出它们之间的电阻变化，V2 > V1，输出的电压同待测气体的浓度成正比。
催化燃烧式传感器的优点：寿命较长（一般3年）、线性度好、温度范围宽、适用于LEL（可燃气体爆炸浓度下限）之下的检测。
催化燃烧式传感器的缺点：需有氧检测、受环境的影响较大（中毒或抑制），需定期校正。
半导体传感器半导体传感器也是可燃气体探测器和有毒气体检测仪常用的传感器。
它的全称是“金属氧化物半导体传感器（MOS）”，它既可以用于检测PPM级的有毒气体也可以用于检测百分比浓度的易燃易爆气体。
MOS传感器由一个金属半导体（比如SnO2)构成，在清洁空气中，它的电导很低，而遇到还原性气体，比如一氧化碳或可燃性气体，传感元件的电导会增加，从而引起电流变化触发报警电路。
通过控制传感元件的温度，可以对不同的物质有一定的选择性。
半导体传感器的优点：价格便宜、灵敏度高、能检测到ppm。
半导体传感器的缺点：线性度差，只能作为定性的检测；受温湿度影响较大。
半导体探测器的工作原理
半导体探测器的工作原理半导体探测器是一种利用半导体材料制成的探测器，它可以用于测量辐射、粒子和光子等。
半导体探测器的工作原理主要基于半导体材料的特性以及辐射或粒子与半导体材料相互作用的过程。
本文将从半导体材料的基本特性、探测器的结构和工作原理等方面进行介绍。
半导体材料的基本特性。
半导体材料是介于导体和绝缘体之间的一类材料，它的导电性介于导体和绝缘体之间。
半导体材料的导电性主要取决于其杂质浓度和温度。
在半导体材料中，掺杂了少量的杂质可以显著地改变其导电性能，形成n型半导体和p型半导体。
n型半导体中电子是主要的载流子，而p型半导体中空穴是主要的载流子。
探测器的结构。
半导体探测器通常由半导体材料制成的探测器本体和前端电路、后端电路组成。
探测器本体是由高纯度的半导体材料制成的，通常是硅(Si)或锗(Ge)材料。
前端电路主要用于收集和放大探测器本体中产生的电荷信号，而后端电路则用于信号的处理和数据的采集。
工作原理。
当辐射或粒子穿过半导体探测器时，会与半导体材料发生相互作用，产生电荷对。
这些电荷对会在半导体材料中产生电场，并在电场的作用下分离，形成电荷信号。
前端电路会收集并放大这些电荷信号，然后将其送入后端电路进行进一步处理和数据采集。
半导体探测器的工作原理主要基于半导体材料的能带结构和电荷输运的过程。
当辐射或粒子穿过半导体材料时，会激发半导体材料中的电子和空穴，形成电荷对。
这些电荷对在半导体材料中运动，产生电荷信号。
通过对电荷信号的收集和处理，可以获得辐射或粒子的能量和位置信息。
在实际应用中，半导体探测器可以用于核物理实验、医学成像、核辐射监测等领域。
由于半导体探测器具有高能量分辨率、快速响应速度和较高的空间分辨率等优点，因此在科学研究和工程应用中得到了广泛的应用。
总结。
半导体探测器的工作原理基于半导体材料的特性以及辐射或粒子与半导体材料相互作用的过程。
通过对电荷信号的收集和处理，可以获得辐射或粒子的能量和位置信息。
检测可燃气体的通用原理
检测可燃气体的通用原理
可燃气体的检测原理是通过特定的传感器来检测气体中可燃物质的浓度和存在
与否。
目前常用的可燃气体检测方法包括火焰离子化检测、热导率检测、红外吸收检测和半导体气体敏感元件检测等。
首先，火焰离子化检测是利用可燃气体与氧气在高温下发生燃烧产生离子的原理。
将待测气体与空气混合后送入火焰离子化传感器中，在火焰中燃烧过程中产生的离子会导致电流的变化，通过测量电流的变化来确定可燃气体的浓度。
其次，热导率检测是利用可燃气体的热导率与混合气体的热导率之差来判断可燃气体的浓度。
该方法通过两个热敏电阻传感器分别测量气体样品的温度差，从而计算出可燃气体的浓度。
再次，红外吸收检测是利用可燃气体分子在红外光区吸收特定波长光线的原理。
该方法通过红外光源照射待测气体，然后用红外探测器接收经过气体吸收后的光线，在探测器中观察到的光线强度与气体浓度成负相关关系，通过测量光线的强度变化来判断可燃气体的存在和浓度。
最后，半导体气体敏感元件检测是利用特定类型的半导体材料对可燃气体产生电学性质变化的原理。
当可燃气体与敏感材料接触时，气体分子会在半导体晶体表面吸附，从而改变半导体材料的电导率。
通过测量电导率的变化来判断可燃气体的存在和浓度。
综上所述，可燃气体的检测原理可以通过多种方法实现，包括火焰离子化检测、热导率检测、红外吸收检测和半导体气体敏感元件检测等。
这些方法各有优缺点，选择合适的检测方法应根据具体的应用场景和要求。

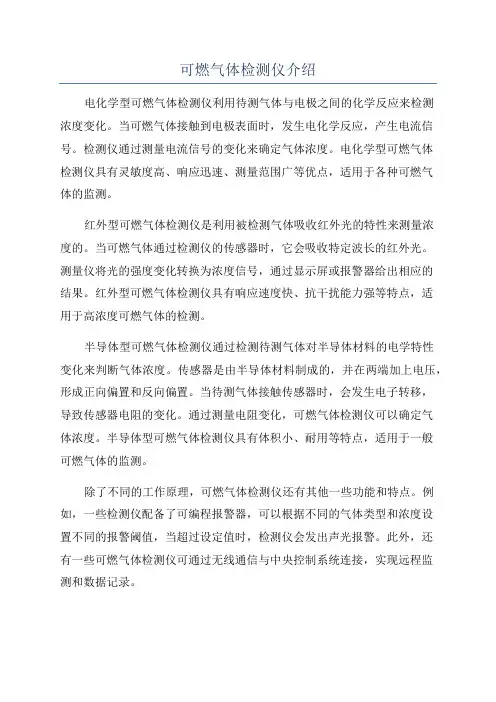

可燃气体检测仪介绍
可燃气体检测仪介绍电化学型可燃气体检测仪利用待测气体与电极之间的化学反应来检测浓度变化。
当可燃气体接触到电极表面时，发生电化学反应，产生电流信号。
检测仪通过测量电流信号的变化来确定气体浓度。
电化学型可燃气体检测仪具有灵敏度高、响应迅速、测量范围广等优点，适用于各种可燃气体的监测。
红外型可燃气体检测仪是利用被检测气体吸收红外光的特性来测量浓度的。
当可燃气体通过检测仪的传感器时，它会吸收特定波长的红外光。
测量仪将光的强度变化转换为浓度信号，通过显示屏或报警器给出相应的结果。
红外型可燃气体检测仪具有响应速度快、抗干扰能力强等特点，适用于高浓度可燃气体的检测。
半导体型可燃气体检测仪通过检测待测气体对半导体材料的电学特性变化来判断气体浓度。
传感器是由半导体材料制成的，并在两端加上电压，形成正向偏置和反向偏置。
当待测气体接触传感器时，会发生电子转移，导致传感器电阻的变化。
通过测量电阻变化，可燃气体检测仪可以确定气体浓度。
半导体型可燃气体检测仪具有体积小、耐用等特点，适用于一般可燃气体的监测。
除了不同的工作原理，可燃气体检测仪还有其他一些功能和特点。
例如，一些检测仪配备了可编程报警器，可以根据不同的气体类型和浓度设置不同的报警阈值，当超过设定值时，检测仪会发出声光报警。
此外，还有一些可燃气体检测仪可通过无线通信与中央控制系统连接，实现远程监测和数据记录。
总的来说，可燃气体检测仪是一种重要的安全设备，用于监测环境中可燃气体的浓度。
根据工作原理的不同，可燃气体检测仪包括电化学型、红外型、半导体型等多种类型。
它们具有响应速度快、灵敏度高、测量范围广等特点，广泛应用于工业、石油、化工、煤矿等领域，为保障人们的安全做出了重要贡献。
可燃气体探测器故障分析
可燃气体探测器故障分析一、可燃气体探测器1、分类按检测原理分类通常有四种，分为：热导型、半导体型、催化燃烧型( 接触燃烧) 和红外线吸收型。
日常使用最多的可燃气体探测器是催化型可燃气体探测器和半导体型可燃气体探测器两种类型。
饭店、宾馆、家庭制作间等使用煤气、天然气、液化气的场所主要使用半导体型可燃气体探测器，散发可燃气体、可燃蒸汽的工业场所主要使用催化型可燃气体探测器。
2、探测器原理2.1、催化型可燃气体探测器是利用难熔金属铂丝加热后的电阻变化来测定可燃气体浓度。
当可燃气体进入探测器时，在铂丝表面引起氧化反应（无焰燃烧），其产生的热量使铂丝的温度升高，而铂丝的电阻率便发生变化，所以当遇到高温等因素时铂丝的温度发生变化，而铂丝的电阻率便发生变化,探测的数据也会发生变化。
2.2、半导体型可燃气体探测器是利用半导体表面电阻变化来测定可燃气体浓度。
半导体可燃气体探测器用灵敏度较高的气敏半导体元件，它在工作状态时，遇到可燃气体，半导体电阻下降，下降值与可燃气体浓度有对应关系。
二、从原理简析故障产生2.1可燃气体探测器由检测和探测两部分组成，具有检测及探测功能。
可燃气体探测器检测部分的原理是仪器的传感器采用检测元件与固定电阻和调零电位器构成检测桥路。
桥路以铂丝为载体催化元件，通电后铂丝温度上升至工作温度，空气以自然扩散方式或其它方式到达元件表面。
当空气中无可燃性气体时，桥路输出为零，当空气中含有可燃性气体并扩散到检测元件上时，由于催化作用产生无焰燃烧，使检测元件温度升高，铂丝电阻增大，使桥路失去平衡，从而有一电压信号输出，这个电压的大小与可燃性气体浓度成正比，信号经放大，模数转换，通过液体显示器显示出可燃性气体的浓度。
2.2探测部分的原理是当被测可燃性气体浓度超过限定值时，经过放大的桥路输出电压与电路探测设定电压，通过电压比较器，方波发生器输出一组方波信号，控制声，光探测电路，蜂鸣器发生连续声音，发光二极管闪亮，发出探测信号。
家用可燃气体探测器工作原理
家用可燃气体探测器工作原理家用可燃气体探测器是一种用于监测家庭中可燃气体泄漏的设备。
它的工作原理是通过检测空气中的可燃气体浓度来判断是否存在泄漏，并及时发出警报，以保障家庭安全。
家用可燃气体探测器通常由传感器、控制器和报警装置三部分组成。
传感器是探测器的核心部件，其主要作用是感知空气中的可燃气体浓度。
目前市场上常用的传感器有半导体传感器、红外传感器和电化学传感器等。
半导体传感器是一种基于氧化物半导体材料的传感器，其工作原理是通过气体与传感器表面发生化学反应，改变传感器电阻值，从而检测气体浓度。
红外传感器则利用气体吸收特定波长的红外线的原理，检测气体浓度。
电化学传感器则通过气体与电极间的电化学反应，产生电流变化来检测气体浓度。
控制器是家用可燃气体探测器的智能核心，其主要功能是接收传感器的信号并进行处理。
控制器通常配备有微处理器，可以对传感器信号进行数字化处理，提高检测的准确性和稳定性。
控制器还可以设置报警阈值，一旦检测到超过设定阈值的可燃气体浓度，即会触发报警装置发出警报。
报警装置是家用可燃气体探测器的警示部分，其主要作用是在检测到可燃气体泄漏时，发出声音或光信号，提醒家庭成员采取相应的安全措施。
报警装置通常由蜂鸣器或闪光灯组成，有些高级型号还会通过无线信号发送报警信息到手机或安防系统。
家用可燃气体探测器的工作原理可以简单总结为：传感器感知可燃气体浓度，传输信号给控制器，控制器进行信号处理，触发报警装置发出警报。
这一过程是实时进行的，可以及时发现可燃气体泄漏，避免事故发生。
家用可燃气体探测器的使用非常重要，特别是对于家庭使用天然气的地区。
天然气是一种无色无味的可燃气体，如果泄漏未被及时发现，可能导致爆炸、中毒等严重事故。
因此，安装家用可燃气体探测器可以提供及时的警示，帮助家庭成员采取必要的措施，保护家人的生命财产安全。
在使用家用可燃气体探测器时，需要注意以下几点：首先，正确选择和安装探测器，根据家庭使用的燃气种类选择相应的探测器，并按照说明书正确安装。
可燃气体探测器原理
可燃气体探测器原理可燃气体探测器是一种用于监测空气中可燃气体浓度的设备，它在工业生产、石油化工、煤矿等领域具有重要的应用价值。
其原理主要是利用可燃气体与空气混合后形成可燃气体的特性，通过特定的传感器进行检测，并将检测结果转化为电信号输出，从而实现对可燃气体浓度的监测和报警。
本文将对可燃气体探测器的原理进行详细介绍。
一、传感器原理。
可燃气体探测器的核心部件是传感器，传感器的选择对于探测器的性能起着决定性作用。
常见的传感器类型包括化学传感器、红外传感器和半导体传感器等。
其中，化学传感器是最常用的一种，它的原理是利用可燃气体与特定化学物质发生化学反应，产生电信号输出。
而红外传感器则是通过测量可燃气体吸收红外光的能力来实现浓度检测。
半导体传感器则是利用可燃气体与半导体材料发生电化学反应，产生电信号输出。
不同类型的传感器在原理和应用上有所差异，但都能实现对可燃气体浓度的准确检测。
二、浓度检测原理。
传感器检测到的信号会被转化成电信号，然后经过放大、滤波等处理，最终被转化成可供显示和报警的信号。
在浓度检测原理上，可燃气体探测器通常采用两种方法，即比较法和差别法。
比较法是将传感器检测到的信号与事先设定的标准值进行比较，当检测值超过标准值时触发报警。
而差别法则是连续地监测传感器输出的信号变化，当信号变化超过设定的阈值时触发报警。
这两种方法各有优劣，具体选择应根据实际应用场景来确定。
三、报警原理。
当可燃气体探测器检测到可燃气体浓度超过设定的安全范围时，会触发报警装置，发出声光信号，提醒现场工作人员及时采取措施。
报警原理主要是通过控制器对传感器输出信号进行处理，当信号超过设定阈值时，控制器会启动报警装置。
报警装置通常包括声音报警和光信号报警，以便在不同环境下都能有效地提醒人员。
四、应用原理。
可燃气体探测器的应用原理是将传感器检测到的信号转化成可视化的数据，通过显示屏或远程监控系统实时显示可燃气体浓度，并在超过安全范围时触发报警。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半导体可燃气体探测器原理
引言：
半导体可燃气体探测器是一种常见的气体检测仪器，广泛应用于工业、家庭和公共场所。
它可以快速、准确地检测可燃性气体的浓度，从而及时采取措施防止火灾和爆炸事故的发生。
本文将介绍半导体可燃气体探测器的工作原理。
一、半导体传感器原理
半导体可燃气体探测器的核心部件是半导体传感器。
半导体传感器由两个电极、气敏元件和电路组成。
气敏元件通常由金属氧化物或半导体材料制成。
当可燃气体进入传感器内部，会与气敏元件表面发生化学反应，改变元件的电学特性。
二、电阻式传感器工作原理
电阻式传感器是半导体可燃气体探测器中最常见的一种。
它的工作原理基于气敏元件的电阻随着气体浓度的变化而改变。
当没有可燃气体存在时，气敏元件的电阻保持在一个相对稳定的范围内。
但当有可燃气体进入传感器时，气敏元件的电阻会发生明显变化。
这是因为可燃气体与气敏元件表面的化学反应导致电子的输运性质发生改变，进而影响电阻值。
三、工作原理详解
半导体传感器的工作原理可以分为两个阶段：加热阶段和检测阶段。
1. 加热阶段：
半导体传感器的加热阶段是为了提高传感器的灵敏度和稳定性。
加热电路会通电产生热量，使传感器的工作温度升高到一定范围。
在这个温度下，传感器的电阻值保持在一个相对稳定的范围内。
2. 检测阶段：
当加热阶段完成后，传感器进入检测阶段。
此时，可燃气体进入传感器并与气敏元件表面发生化学反应。
这种化学反应会改变气敏元件的电阻值。
探测器内部的电路会测量和记录电阻值的变化，并将其转化为相应的气体浓度。
四、工作特点
半导体可燃气体探测器具有以下特点：
1. 灵敏度高：
半导体传感器对可燃气体具有很高的灵敏度，能够快速、准确地检测低浓度的可燃气体。
2. 响应速度快：
半导体可燃气体探测器的响应时间一般在几秒钟到几分钟之间，可以实时监测气体浓度的变化。
3. 使用方便：
半导体可燃气体探测器体积小巧、重量轻，便于携带和安装。
同时，
它的操作简单，不需要复杂的调试和维护。
4. 成本低廉：
半导体可燃气体探测器的制造成本相对较低，价格相对较为实惠，适用于大规模应用。
五、应用领域
半导体可燃气体探测器广泛应用于工业、家庭和公共场所，以及一些特殊环境中。
它可以用于检测燃气泄漏、防止火灾和爆炸事故的发生。
常见的应用领域包括石油化工、煤矿、化学实验室、家庭厨房等。
六、总结
半导体可燃气体探测器是一种基于半导体传感器原理的气体检测仪器。
通过测量气敏元件的电阻值变化，能够快速、准确地检测可燃气体的浓度。
它具有灵敏度高、响应速度快、使用方便和成本低廉等优点，广泛应用于各个领域。
在日常生活和工作中，我们可以使用半导体可燃气体探测器来提前发现潜在的安全隐患，保障人身和财产的安全。
